El uso seguro de tu xTool MetalFab Laser Welder requiere un responsable de seguridad láser (LSO, Laser Safety Officer) bien formado. Para ayudarte a cumplir con tus responsabilidades como LSO y garantizar que operas el xTool MetalFab Laser Welder con seguridad, xTool ha consultado con expertos en láser para diseñar los siguientes materiales de formación LSO.

El primer documento, Formación LSO para el xTool MetalFab Laser Welder, abarca tres secciones:

· La primera sección, «Uso seguro del xTool MetalFab Laser Welder», describe los procedimientos para garantizar un funcionamiento seguro.

· La segunda sección, «Responsabilidades del responsable de seguridad láser», describe tu papel como LSO de tu xTool MetalFab Laser Welder.

· La tercera sección, «Sobre los láseres y la seguridad láser», ofrece información general sobre los láseres y la seguridad láser, así como la normativa relativa a los láseres.

El segundo documento, Programa de seguridad láser para el xTool MetalFab Laser Welder, es un documento de programa de seguridad láser que tú, como LSO de tu xTool MetalFab Laser Welder, puedes adoptar.

El tercer documento, Procedimiento normalizado de trabajo con láser para el xTool MetalFab Laser Welder, ofrece un procedimiento normalizado de trabajo (SOP) que puedes adoptar y que forma parte del Programa de seguridad láser para el xTool MetalFab Laser Welder.

Formación LSO para el xTool MetalFab Laser Welder

Uso seguro del xTool MetalFab Laser Welder

Todas las personas que utilicen el xTool MetalFab Laser Welder deben leer y seguir estrictamente todas las instrucciones de las Instrucciones de seguridad, la Guía de inicio rápido y la pantalla táctil.

Condiciones de uso

Tu xTool MetalFab Laser Welder es un producto láser de Clase 4. Durante el funcionamiento emite radiación láser de Clase 4. Por tanto, el xTool MetalFab Laser Welder está destinado únicamente a uso profesional, y durante su utilización deben tomarse precauciones adicionales como las siguientes para garantizar un funcionamiento seguro. No utilices el producto en zonas residenciales, lugares públicos ni en otras situaciones en las que haya personas no formadas o niños presentes.

Uso en condiciones de Clase 4

Cuando se utiliza el xTool MetalFab Laser Welder, eres responsable de garantizar un funcionamiento seguro. El SOP proporcionado no autoriza el uso seguro en condiciones de Clase 4, por lo que el LSO debe crear un SOP que sí lo haga. En última instancia, el LSO es responsable de definir el contenido del SOP, así como de describirlo e implementarlo, y el operador del láser es responsable de garantizar el cumplimiento y el funcionamiento seguro. Algunos elementos clave de un SOP de Clase 4 pueden ser:

Control de acceso y enclavamiento de puerta

El LSO debe establecer una zona de seguridad controlada con acceso restringido para usuarios cualificados y autorizados.

Cuando el LSO lo estime necesario, puedes utilizar la función de enclavamiento remoto de la llave de control de acceso para instalar un enclavamiento de puerta que impida el acceso no autorizado. Para más detalles, contacta con el soporte técnico de MDPI.

Gafas de seguridad adecuadas

El xTool MetalFab Laser Welder incluye un par de gafas de seguridad láser. Puedes adquirir gafas de seguridad adicionales o utilizar gafas de seguridad adecuadas de terceros. Todo el personal que entre en la zona controlada por láser debe llevar gafas de seguridad láser que protejan frente a los haces láser en el rango de longitud de onda de 1080 ± 10 nm, con una densidad óptica superior a 6. Ten en cuenta que estas gafas de seguridad protegen únicamente frente a la reflexión difusa del láser, así que ten cuidado de evitar la luz láser directa.

Señales de láser

Debe colocarse una señal de seguridad láser adecuada en la entrada para advertir a las personas de los peligros que hay en el interior. A continuación se muestra un ejemplo de señal.

• Para el xTool MetalFab Laser Welder 1200W:


• Para el xTool MetalFab Laser Welder 800W:


Luz e indicación visual

Instala una luz fuera de la puerta que el usuario pueda encender antes de empezar a usar el láser para indicar que el láser está en uso. Puede utilizarse una luz LED alimentada por batería.

Botón de parada de emergencia

El xTool MetalFab Laser Welder está equipado con un botón de parada de emergencia. Cuando se pulsa el botón de parada de emergencia, el equipo se apaga.

Etiquetas de advertencia

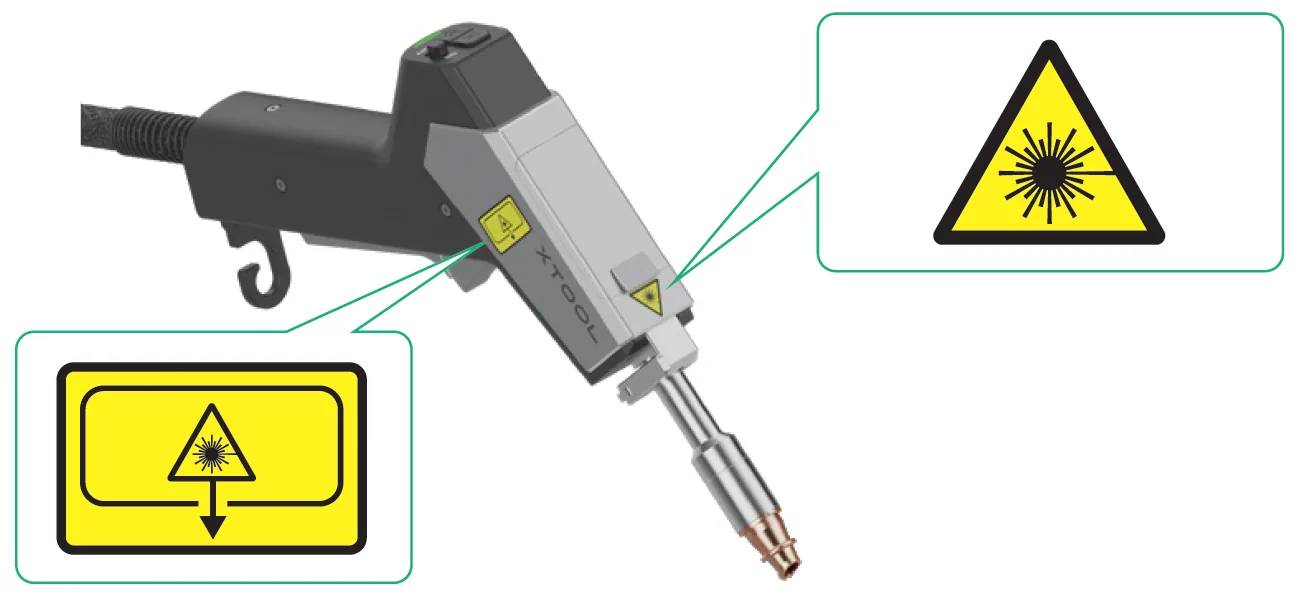

En el producto, las señales de advertencia e instrucción están colocadas en los puntos donde pueden producirse lesiones físicas o daños al producto antes o durante el funcionamiento. Si una señal se daña o se pierde, sustitúyela de inmediato. Puedes utilizar la siguiente plantilla para imprimir la señal que necesites.

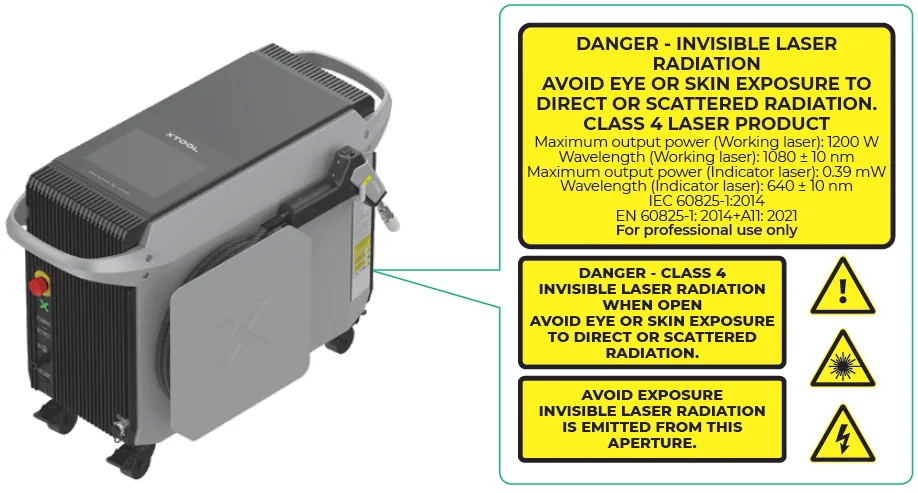

• xTool MetalFab Laser Welder 1200W:

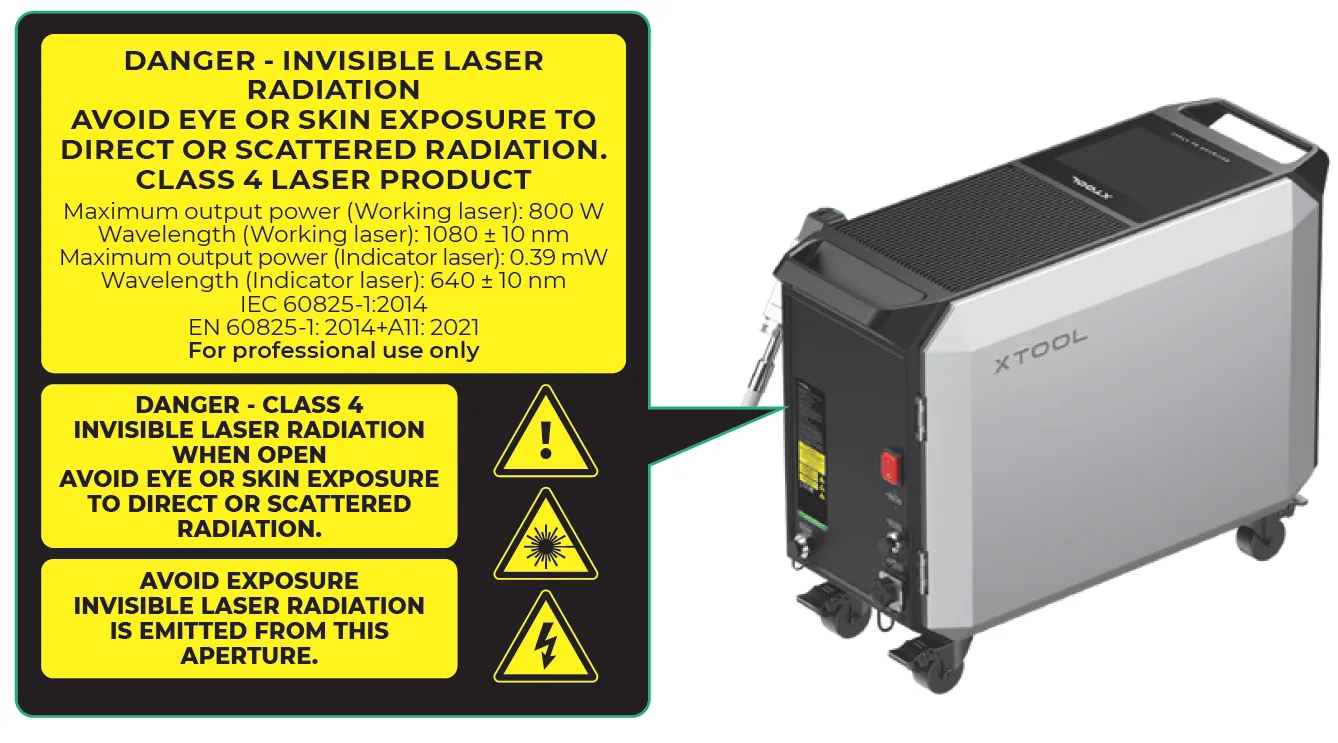

• xTool MetalFab Laser Welder 800W:

Responsabilidades del responsable de seguridad láser

El LSO y tu programa de seguridad láser

La norma ANSI Z136.1-2022 establece directrices recomendadas para el uso seguro de láseres que operan a longitudes de onda entre 180 nm y 1000 μm. La responsabilidad principal de seguridad recae en la persona designada como responsable de seguridad láser, o LSO. Este documento está diseñado para ayudarte a actuar como LSO de una o varias unidades del xTool MetalFab Laser Welder. No proporciona información suficiente para asesorarte a actuar como LSO de ningún otro láser.

El LSO verifica la clasificación del láser. El LSO determina el nivel de peligro teniendo en cuenta los detalles del láser y crea un procedimiento normalizado de trabajo (SOP) que determina qué medidas de control (como enclavamientos adicionales, formación y gafas de seguridad) deben utilizarse.

El LSO es entonces responsable de ayudar y formar a otros usuarios del láser, garantizar el cumplimiento seguro, analizar cualquier posible peligro, proporcionar equipos de seguridad, asegurar el cumplimiento de toda la normativa (incluyendo, en EE. UU., CDRH, OSHA y la normativa estatal) y auditar el uso del láser para asegurarse de que se utiliza con seguridad.

Más allá de estas responsabilidades, el LSO también debe recomendar y aprobar señales, etiquetas, equipos de protección, instalaciones, equipos y cualquier modificación, mantener registros, aprobar el funcionamiento del sistema láser e investigar los accidentes que puedan producirse. El LSO es, en última instancia, el responsable de determinar si un láser puede utilizarse con seguridad y cómo.

Análisis de peligros

El LSO debe analizar los peligros presentes en los láseres de los que es responsable. El LSO puede recurrir a un experto para la ejecución del análisis de peligros. xTool ha creado un análisis de peligros (proporcionado a continuación) del xTool MetalFab Laser Welder que puedes optar por utilizar en tu programa de seguridad láser.

Procedimiento normalizado de trabajo

A partir del análisis de peligros, el LSO debe crear un procedimiento normalizado de trabajo (SOP) que describa las medidas de control necesarias para minimizar los peligros. xTool también ha creado un SOP de ejemplo (proporcionado a continuación) que puedes utilizar o adoptar en el programa de seguridad láser de tu xTool MetalFab Laser Welder.

Sobre los láseres y la seguridad láser

En qué se diferencian los láseres

Los láseres son un tipo especial de fuente de luz. La mayor parte de la luz está compuesta por muchos colores diferentes, que brillan en muchas direcciones a la vez. La luz láser es diferente en tres aspectos.

Primero, la luz láser es monocromática: un solo color. A veces ese color es visible, como el láser rojo de baja potencia que puedes ver que utiliza tu máquina xTool para medir el material cuando enfoca. A veces es invisible, como el haz láser infrarrojo de alta potencia que utilizan algunas de tus máquinas xTool para cortar materiales.

En las discusiones técnicas, se describe a los láseres como productores de «radiación electromagnética no ionizante». Eso describe una amplia categoría que abarca desde la luz solar hasta las ondas de radio. En lugar de hablar de color, se emplea el término «longitud de onda».

La segunda diferencia entre la luz láser y la luz normal es que la luz láser es direccional. Eso significa que puede hacerse que viaje en línea recta, en un haz, sin dispersarse demasiado.

La tercera diferencia es que la luz láser es coherente. Eso significa que cada onda de luz está sincronizada con las demás.

Es muy difícil conseguir que la luz se desplace en línea recta sin dispersarse. Si las ondas no están alineadas, o si hay una mezcla de colores y direcciones, el haz se dispersará. Los láseres, sin embargo, pueden mantenerse alineados a lo largo de una gran distancia y, lo que es importante, pueden enfocarse hasta un punto.

La mayor eficacia —y peligro— de los láseres en comparación con la luz ordinaria proviene de la capacidad de los láseres para ser enfocados.

Antecedentes del láser

El primer láser utilizaba una luz estroboscópica y un cristal de rubí. La luz del estroboscopio se amplificaba en el cristal de rubí, estimulándolo para emitir radiación electromagnética no ionizante a 694 nanómetros. El acrónimo «LASER» procede de este experimento: amplificación de luz por emisión estimulada de radiación (light amplification through stimulated emission of radiation).

Estos primeros láseres se denominaron láseres de «estado sólido» porque las partes activas eran cristales sólidos. Poco después del desarrollo de los láseres de estado sólido llegaron los láseres de gas, que pueden parecerse a los letreros de neón. La electricidad hace que el gas de un tubo brille. Unos espejos especialmente ajustados amplifican la luz y emerge el haz láser.

Mediciones

Se utilizan cuatro mediciones para describir el efecto de un láser.

Los julios miden la energía. Si iluminas un gramo de agua hasta que absorba 1 julio de energía, el agua se calentará aproximadamente un cuarto de grado Celsius.

Los vatios miden la potencia. Si enciendes una luz de un vatio durante un segundo, emitirá 1 julio durante ese tiempo.

Los julios por centímetro cuadrado miden la exposición radiante. Si enfocas esa luz de un vatio en un centímetro cuadrado de papel y la iluminas durante un segundo, ese julio se repartirá por el papel y se calentará ligeramente, igual que el agua. Sin embargo, si lo enfocas a 1/100 de ese tamaño, el papel puede chamuscarse y ponerse marrón.

Por último, los vatios por centímetro cuadrado miden la irradiancia. Si sigues iluminando ese papel con la luz de un vatio, seguirá añadiendo julios de energía. Si se enfoca en un centímetro cuadrado, se calentará lentamente. Si se enfoca a 1/100 de ese tamaño, el papel puede prender fuego.

Clases de peligro láser

Los láseres se clasifican según el nivel de radiación que puede encontrarse durante el funcionamiento normal.

Los láseres de Clase 1 son incapaces de causar lesiones durante el funcionamiento normal. Los láseres de Clase 1M son iguales, salvo que se utilizan ópticas de aumento. El punto láser de posicionamiento del xTool MetalFab Laser Welder es un láser de Clase 1.

Los láseres de Clase 2 son incapaces de causar lesiones en menos de 0,25 segundos. Los láseres de Clase 2M son iguales, salvo cuando se utilizan ópticas de aumento.

Los láseres de Clase 3R son marginalmente inseguros si el haz se dirige al ojo. Los láseres de Clase 3B son peligrosos si el haz se dirige al ojo, pero normalmente no suponen un peligro ocular si el haz se dispersa.

Los láseres de Clase 4 son peligrosos para los ojos y la piel, tanto por exposición directa como dispersa.

Normativa sobre láseres

En EE. UU., los fabricantes de láseres como xTool están regulados por el Center for Devices and Radiological Health (CDRH) y están obligados a cumplir el 21 CFR 1040.10 y 1040.11, que son leyes federales. En muchos otros países (pero no en EE. UU.), tanto los fabricantes como los usuarios de láseres están obligados a cumplir la norma IEC 60825.

La ANSI Z136.1 es una norma voluntaria que describe cómo utilizar los láseres con seguridad. OSHA (una ley federal de EE. UU. que se aplica a los lugares de trabajo, pero no a los domicilios particulares) exige un programa de seguridad como el descrito en la norma ANSI.

El CDRH exige que los dispositivos láser de Clase 4 dispongan de un conjunto definido de funciones de seguridad. La llave incluida en el paquete sirve tanto de llave de control de acceso como de conector de enclavamiento remoto. Retirar la llave puede inhabilitar el procesamiento de la máquina y las funciones relacionadas. El indicador anular del xTool MetalFab Laser Welder indica el estado del dispositivo. También hay ciertas etiquetas presentes exigidas por las leyes de EE. UU. y algunas leyes internacionales.

Puede haber otras normativas sobre láseres según tu país, estado e incluso ciudad, y la normativa puede cambiar. Esta información se proporciona para ayudarte a crear un programa de seguridad como el descrito por la ANSI Z136.1, pero no puede asesorarte sobre el cumplimiento legal.

Peligros del haz láser

Los haces láser pueden ser peligrosos porque la energía del láser puede dañar los ojos y la piel. El riesgo es mayor cuanto más potente es el láser, cuanto más enfocado está y cuanto más tiempo permanece en un mismo punto, por lo que todos estos factores se tienen en cuenta al evaluar la seguridad.

El haz láser puede alcanzar a una persona de tres formas. Primero, el láser puede apuntarse directamente a la persona. Segundo, en la reflexión especular, el láser puede reflejarse hacia una persona. Tercero, en la reflexión difusa, el láser incide sobre una superficie que no es un espejo y dispersa la luz en todas las direcciones. Como la luz de una reflexión difusa está dispersa, no es tan peligrosa como la luz directa o reflejada, pero aún puede tener intensidad suficiente para causar daños.

Peligros no asociados al haz

Tu xTool MetalFab Laser Welder presenta peligros adicionales. Opera siempre tu xTool MetalFab Laser Welder siguiendo todas las instrucciones de los manuales de usuario y del software de xTool para minimizar los peligros.

Contaminantes del aire generados por el láser

Al utilizar un láser para procesar materiales, pueden generarse diversos contaminantes del aire que pueden ser peligrosos. El aire debe filtrarse para eliminar esos contaminantes. Sigue el manual de usuario del xTool MetalFab Laser Welder para asegurarte de que todo el aire de escape se trata adecuadamente o se descarga al exterior, donde pueda disiparse con seguridad.

Radiación no ionizante del proceso

El procesado de metales con láser puede provocar la emisión de luz ultravioleta. Si tu xTool MetalFab Laser Welder produce una luz brillante que no puede mirarse cómodamente, aparta la vista.

Radiación no ionizante colateral

El material que produce el haz láser puede emitir niveles nocivos de luz UV o IR.

Programa de seguridad láser para el xTool MetalFab Laser Welder

Alcance

Este programa se aplica al xTool MetalFab Laser Welder operado por el propietario del xTool MetalFab Laser Welder. Este programa se basa en las directrices de la ANSI Z136.1-2014, la norma nacional americana para el uso seguro de láseres. La correcta implementación de este programa garantizará que las exposiciones al láser estén siempre por debajo de los límites de exposición máxima permisible (MPE).

Responsable de seguridad láser

La persona designada como responsable de seguridad láser (LSO) tendrá la responsabilidad y la autoridad para garantizar el cumplimiento de este programa. El LSO deberá:

• Proporcionar evaluaciones de peligros para el xTool MetalFab Laser Welder

• Especificar las medidas de control para el xTool MetalFab Laser Welder y garantizar su implementación

• Aprobar procedimientos, SOP, equipos de protección, señales y etiquetas

• Asegurar que todo el personal del láser reciba la formación de seguridad adecuada

• Supervisar el programa y garantizar el cumplimiento

• Mantener los registros del programa

El LSO tendrá la autoridad final para determinar las medidas de control del xTool MetalFab Laser Welder y podrá aprobar controles alternativos cuando sean adecuados según el criterio del LSO. El xTool MetalFab Laser Welder solo se operará con la aprobación del LSO. El LSO tendrá la autoridad para interrumpir las operaciones con láser en cualquier momento.

Clases de láser

Los sistemas láser de Clase 1 son incapaces de producir niveles de radiación dañinos durante el funcionamiento normal y están exentos de cualquier medida de control. Los sistemas láser de Clase 1 pueden contener láseres de clase superior y pueden generar peligros láser si se operan con los enclavamientos anulados. Solo el personal autorizado puede operar sistemas láser de Clase 1 con los enclavamientos anulados. Los operadores de sistemas láser de Clase 1 con láseres de Clase 3B o Clase 4 integrados deberán recibir una sesión informativa de seguridad láser.

Los sistemas láser de Clase 1M son incapaces de producir condiciones de exposición peligrosas durante el funcionamiento normal, salvo que el haz se observe con instrumentos ópticos. Los operadores de sistemas láser de Clase 1M deberán recibir una sesión informativa de seguridad láser.

Los sistemas láser de Clase 2 emiten luz visible únicamente a un nivel de potencia de 1 milivatio o menos. La respuesta de aversión normal ante la luz brillante es protección suficiente. Mirar fijamente el haz de un láser de Clase 2 es peligroso. Los operadores de sistemas láser de Clase 2 deberán recibir una sesión informativa de seguridad láser.

Los sistemas láser de Clase 2M emiten únicamente luz visible. La respuesta de aversión normal ante la luz brillante es protección suficiente para la observación a simple vista. Sin embargo, observar el haz con instrumentos ópticos es potencialmente peligroso. Los operadores de sistemas láser de Clase 2M deberán recibir una sesión informativa de seguridad láser.

Los sistemas láser de Clase 3R son potencialmente peligrosos en algunas condiciones de observación, pero la probabilidad de una lesión real es pequeña y las medidas de control para un uso seguro son sencillas. La mayoría de los punteros láser pertenecen a esta clase. Los operadores de sistemas láser de Clase 3R deberán recibir una sesión informativa de seguridad láser. (La mayoría de los láseres antes clasificados como Clase 3A entran en esta categoría.)

Los sistemas láser de Clase 3B son peligrosos para los ojos por observación directa del haz y por reflexiones especulares, incluso en exposiciones momentáneas, pero las reflexiones difusas no suelen ser peligrosas. Los sistemas láser de Clase 3B solo se operarán en zonas controladas por láser y por operadores autorizados. Los operadores de sistemas láser de Clase 3B deberán recibir una formación de seguridad láser aprobada.

Los sistemas láser de Clase 4 son peligrosos para los ojos y la piel por exposición directa al haz, reflexiones especulares y reflexiones difusas. También suponen peligro de incendio y pueden generar contaminantes del aire producidos por el láser. Los sistemas láser de Clase 4 solo se operarán en zonas controladas por láser y por operadores autorizados. Los operadores de sistemas láser de Clase 4 deberán recibir una formación de seguridad láser aprobada. Para el uso de un láser de Clase 4 se requiere un SOP por escrito.

El xTool MetalFab Laser Welder está clasificado como producto láser de Clase 4.

Requisitos de formación

Al operar en condiciones de Clase 4, se requiere formación adicional de seguridad láser, que debe ser preparada e impartida por el LSO.

No utilices el xTool MetalFab Laser Welder en zonas residenciales, lugares públicos ni en otras situaciones en las que haya personas no formadas o niños presentes.

Medidas de control

Los requisitos de la zona controlada del xTool MetalFab Laser Welder serán determinados por el LSO. Los requisitos mínimos considerados por el LSO para la zona controlada del xTool MetalFab Laser Welder son:

• Si es necesario, controles de entrada que permitan acceder a la zona controlada del xTool MetalFab Laser Welder únicamente al personal autorizado o a los espectadores aprobados. (Se aceptan controles administrativos.)

• Gafas de seguridad láser disponibles y utilizadas de acuerdo con el SOP del xTool MetalFab Laser Welder.

• Control del haz (barreras y bloqueos de haz) para limitar los peligros láser dentro de la zona controlada.

• SOP por escrito para el xTool MetalFab Laser Welder.

• Formación de los operadores del xTool MetalFab Laser Welder.

Política de protección ocular

El LSO exigirá el uso de gafas de protección o aprobará el uso del láser sin gafas de protección en función de una evaluación de peligros realizada por el LSO, o podrá optar por delegar esta responsabilidad.

Responsabilidades de los empleados que trabajan con láseres

Los empleados que trabajen con el xTool MetalFab Laser Welder con el haz expuesto deberán:

• Encender o trabajar con los láseres solo cuando estén autorizados a hacerlo.

• Cumplir las normas de seguridad láser y los procedimientos de trabajo.

• Notificar a su supervisor o al LSO en caso de posible accidente, lesión o presunta condición insegura.

Auditoría de seguridad láser

A un intervalo determinado por el LSO, se auditará la seguridad del xTool MetalFab Laser Welder:

1. Se inspeccionará visualmente en busca de daños.

2. Se volverá a leer la versión más reciente del manual de usuario.

3. Con las precauciones de seguridad adecuadas, el láser se encenderá y se autocomprobará para confirmar si los ajustes de seguridad son inválidos.

4. Se revisará el Programa de seguridad láser para asegurar que el programa está actualizado y cumple la normativa.

Se completará, imprimirá, firmará, fechará y conservará un registro de esta auditoría.

Registros

El LSO mantendrá registros que documenten el Programa de seguridad láser. Estos registros incluirán:

• Informes de análisis de peligros láser del xTool MetalFab Laser Welder

• Una lista de los operadores que han sido formados y autorizados a utilizar el xTool MetalFab Laser Welder

• Procedimientos normalizados de trabajo del xTool MetalFab Laser Welder

• Aprobaciones de medidas alternativas de control del láser, si se implementan

• Lista de comprobación de la auditoría de seguridad láser

Procedimiento normalizado de trabajo con láser para el xTool MetalFab Laser Welder

Alcance: Este SOP se aplica al funcionamiento normal del xTool MetalFab Laser Welder según lo especificado por el fabricante.

Descripción del sistema: Es un sistema láser de procesado de materiales de Clase 4.

Peligros potenciales

A. Peligro ocular por el haz directo, reflejado o disperso.

B. Peligro para la piel y peligro de incendio.

C. Peligro eléctrico en el interior de la fuente de alimentación.

D. Contaminantes del aire generados por el láser.

Medidas de control

A. El LSO solo permitirá el acceso físico al láser a los usuarios que hayan recibido formación de uso seguro.

B. Todos los usuarios del xTool MetalFab Laser Welder seguirán en todo momento el manual de usuario y todas las instrucciones de la pantalla táctil.

C. No operes el xTool MetalFab Laser Welder en condiciones de Clase 4 con personas ajenas o niños cerca, ni en lugares públicos. Puedes retirar la llave para asegurarte de que tu xTool MetalFab Laser Welder no sea utilizado por otras personas.

D. Mantén todos los materiales combustibles, herramientas y superficies reflectantes alejados de la trayectoria del haz. Asegúrate de saber dónde está el haz y mantente alejado.

E. Los trabajos que impliquen acceso a la fuente de alimentación deberán ser realizados por el fabricante sin excepción.

F. El mantenimiento deberá realizarse con el sistema láser apagado.

Formación requerida: Al operar en condiciones de Clase 4, se requiere formación adicional de seguridad láser, que debe ser preparada e impartida.

Para asistencia médica de emergencia, llama al ____. Notifica todos los incidentes al LSO.

Personal autorizado

El siguiente personal está autorizado a operar este sistema:

Descargo de responsabilidad

Esta formación se ha diseñado a partir de leyes, normativas, normas y otros documentos existentes y disponibles públicamente, incluidos, entre otros, el 21 CFR Parte 1040.10, 1040.11, la ANSI Z136.1-2022 y la IEC 60825-2014. Aunque se hace todo lo posible por garantizar la exactitud, actualidad e integridad de la información de seguridad láser de esta formación, xTool no garantiza, avala, declara ni asegura que la información proporcionada sea correcta, exacta o actual. El derecho final de interpretación de este documento corresponde a xTool. xTool se reserva el derecho de modificar el contenido de esta formación en cualquier momento, y es responsabilidad del usuario mantenerse actualizado con el contenido de la formación.

Los usuarios deberán asegurarse de haber completado esta formación antes de empezar a operar cualquier producto xTool de Clase 4, y son responsables de asegurarse de que no se permita el acceso de personas no formadas a la zona de peligro láser ni la operación de productos xTool de Clase 4. En ningún caso xTool ni sus entidades relacionadas serán responsables de lesiones, pérdidas, daños o responsabilidades objetivas derivadas del funcionamiento sin formación previa o del incumplimiento de las instrucciones de formación. También recomendamos encarecidamente a los usuarios que busquen formación adicional de seguridad láser a través de instituciones profesionales, como el Laser Institute of America.

Ten en cuenta que, en el contexto laboral, es responsabilidad del empleador asegurarse de que el LSO y todos los empleados/usuarios hayan recibido la formación adecuada en todos los aspectos requeridos para el uso seguro del producto láser de Clase 4 específico. Esta formación no sustituye a la formación que los empleadores puedan estar obligados a proporcionar a sus empleados en virtud de las leyes y normas aplicables.
