Introducción

La operación segura de tu xTool MetalFab CNC Cutter requiere un Responsable de Seguridad Láser (LSO) bien formado. Para ayudarte a cumplir con tus responsabilidades como LSO y garantizar que operas el xTool MetalFab CNC Cutter de forma segura, xTool ha consultado con expertos en láser para diseñar los siguientes materiales de formación LSO.

El primer documento, Formación LSO para el xTool MetalFab CNC Cutter, abarca tres secciones:

• La primera sección, «Operación segura del xTool MetalFab CNC Cutter», describe los procedimientos para garantizar una operación segura.
• La segunda sección, «Responsabilidades del Responsable de Seguridad Láser», describe tu papel como LSO de tu xTool MetalFab CNC Cutter.
• La tercera sección, «Sobre los láseres y la seguridad láser», describe información general sobre los láseres y la seguridad láser, así como la normativa relativa a los láseres.

El segundo documento, Programa de Seguridad Láser para el xTool MetalFab CNC Cutter, es un documento de programa de seguridad láser que tú, como LSO de tu xTool MetalFab CNC Cutter, puedes adoptar.

El tercer documento, Procedimiento Normalizado de Trabajo Láser para el xTool MetalFab CNC Cutter, ofrece un documento de procedimiento normalizado de trabajo (SOP) que puedes adoptar, y que forma parte del Programa de Seguridad Láser para el xTool MetalFab CNC Cutter.

El cuarto documento, Señal de advertencia, ofrece señales que puedes optar por usar como medida de cumplimiento descrita en el SOP.

Formación LSO para el xTool MetalFab CNC Cutter

Operación segura del xTool MetalFab CNC Cutter

Condiciones de Clase 4

Tu xTool MetalFab CNC Cutter es un láser de Clase 4. Todas las personas que usen el xTool MetalFab CNC Cutter deben leer y seguir todas las instrucciones del manual de usuario y del software de xTool.

Tapa protectora

El xTool MetalFab CNC Cutter viene con una tapa protectora. Los haces láser difusos pueden escaparse por las aberturas de los laterales del xTool MetalFab CNC Cutter o por las de la base elevadora, y podrías quedar expuesto a radiación láser superior a la Clase 1. Por ello, la máquina totalmente montada del xTool MetalFab Laser Welder y el xTool MetalFab CNC Cutter está destinada únicamente a uso profesional, y se debe extremar la precaución durante su uso para garantizar una operación segura. Se debe prohibir el acceso al xTool MetalFab CNC Cutter a niños y usuarios sin formación.

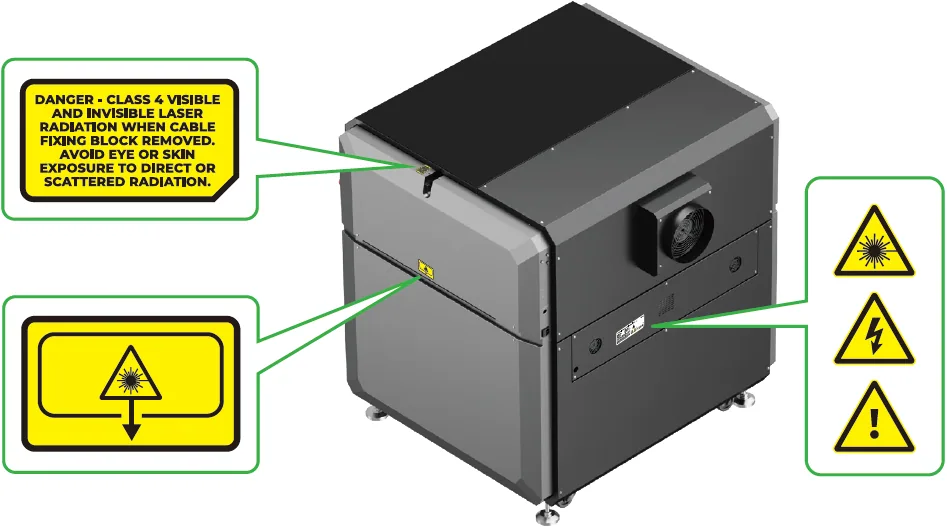

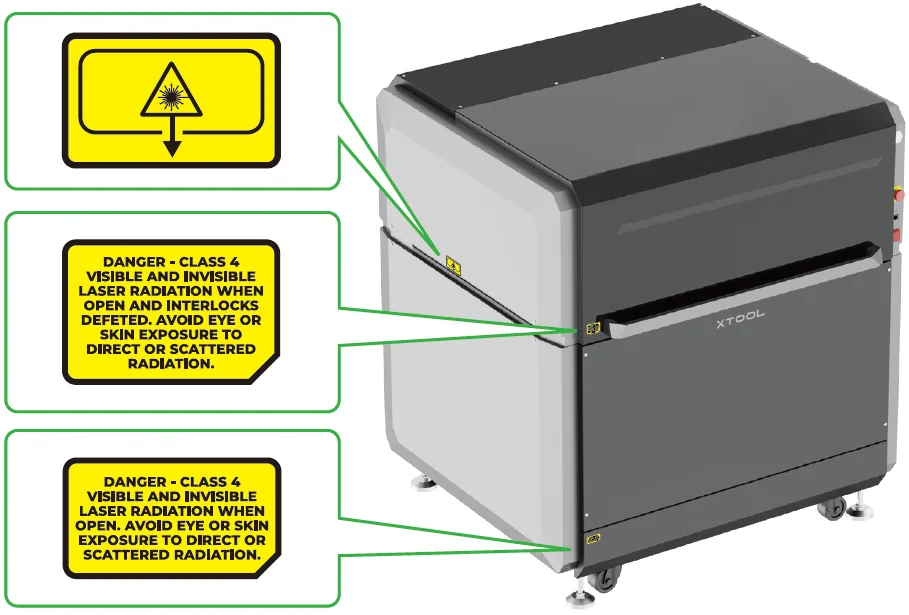

Señal

En el producto, las señales de advertencia e instrucción están etiquetadas donde puedan producirse lesiones físicas o daños al producto antes y/o durante la operación. Si una señal se daña o se pierde, sustitúyela de inmediato. Puedes usar la siguiente plantilla para imprimir la señal que necesites.

Operaciones en condiciones de Clase 4

Cuando el xTool MetalFab CNC Cutter está en uso, eres responsable de garantizar una operación segura. El SOP proporcionado no permite una operación segura en condiciones de Clase 4, por lo que el LSO debe crear un SOP que sí lo haga. En última instancia, el LSO es responsable de definir el contenido del SOP y de describir e implementar el SOP, y el operador del láser es responsable de garantizar el cumplimiento y la operación segura. Algunos elementos clave de un SOP de Clase 4 pueden incluir:

Gafas de seguridad adecuadas

El xTool MetalFab CNC Cutter no incluye gafas de seguridad. Puedes adquirir gafas de seguridad a través del soporte técnico de MDPI. Todo el personal que entre en el área controlada por láser debe llevar gafas de seguridad láser que ofrezcan protección frente a haces láser en el rango de longitud de onda de 1080 ± 10 nm, con una densidad óptica superior a 6. Ten en cuenta que estas gafas de seguridad solo protegen frente a la reflexión difusa del láser, así que ten cuidado de evitar la luz láser directa.

Señales láser

Se coloca una señal de seguridad láser adecuada en la entrada para alertar a las personas de los peligros del interior. A continuación se muestra una señal de ejemplo.

Indicación luminosa y visual

Instala una luz fuera de la puerta que el usuario pueda encender antes de empezar a usar el láser para indicar que el láser está en uso. Se puede usar una luz LED con pilas.

Botón de parada de emergencia

El xTool MetalFab CNC Cutter está equipado con un botón de parada de emergencia. Cuando se pulsa el botón de parada de emergencia, el dispositivo se apaga.

Responsabilidades del Responsable de Seguridad Láser

El LSO y tu Programa de Seguridad Láser

La norma ANSI Z136.1-2022 establece directrices recomendadas para el uso seguro de láseres que operan en longitudes de onda entre 180 nm y 1000 μm. La responsabilidad principal de seguridad recae en la persona designada como Responsable de Seguridad Láser, o LSO. Este documento está diseñado para ayudarte a actuar como LSO de una o más unidades del xTool MetalFab CNC Cutter. No proporciona información suficiente para asesorarte a la hora de actuar como LSO de cualquier otro láser.

El LSO verifica la clasificación del láser. El LSO determina el nivel de peligro considerando los detalles del láser, y crea un procedimiento normalizado de trabajo (SOP) que determina qué medidas de control (como enclavamientos adicionales, formación y gafas de seguridad) deben usarse.

El LSO es entonces responsable de ayudar y formar a otros usuarios del láser, garantizar el cumplimiento seguro, analizar cualquier posible peligro, proporcionar equipos de seguridad, garantizar que se cumple toda la normativa incluida (en EE. UU.) la CDRH, OSHA y las normativas estatales, y auditar el uso del láser para asegurarse de que se usa de forma segura.

Más allá de estas responsabilidades, el LSO también debe recomendar y aprobar señales, etiquetas, equipos de protección, instalaciones, equipos, cualquier modificación, mantener registros, aprobar la operación del sistema láser e investigar los accidentes que puedan ocurrir. El LSO es, en última instancia, el responsable de determinar si un láser puede operarse de forma segura y cómo.

Análisis de peligros

El LSO debe analizar los peligros presentes en los láseres de los que es responsable. El LSO puede apoyarse en un experto para la ejecución del análisis de peligros. xTool ha creado un análisis de peligros (proporcionado a continuación) del xTool MetalFab CNC Cutter que puedes optar por usar en tu programa de seguridad láser.

Procedimiento normalizado de trabajo

Basándose en el Análisis de peligros, el LSO debe crear un procedimiento normalizado de trabajo (SOP) que describa las medidas de control necesarias para minimizar los peligros. xTool también ha creado un SOP de ejemplo (proporcionado a continuación) que puedes usar o adoptar en tu programa de seguridad láser del xTool S1.

Sobre los láseres y la seguridad láser

En qué se diferencian los láseres

Los láseres son un tipo especial de fuente de luz. La mayor parte de la luz está formada por muchos colores diferentes, todos irradiando en muchas direcciones a la vez. La luz láser es diferente en tres aspectos.

Primero, la luz láser es monocromática: un solo color. A veces ese color es visible, como el láser rojo de baja potencia que puedes ver usar a tu máquina xTool para medir el material cuando enfoca. A veces es invisible, como el haz láser infrarrojo de alta potencia que tu máquina xTool usa para cortar materiales.

En debates técnicos, se describe a los láseres como productores de «radiación electromagnética no ionizante». Eso describe una categoría amplia que incluye todo, desde la luz solar hasta las ondas de radio. En lugar de hablar de color, usan el término «longitud de onda». La longitud de onda láser que usa tu xTool MetalFab CNC Cutter depende del dispositivo láser conectado.

La segunda diferencia entre la luz láser y la luz normal es que la luz láser es direccional. Eso significa que puede hacerse viajar en línea recta, en un haz, sin dispersarse mucho.

La tercera diferencia es que la luz láser es coherente. Eso significa que cada onda de luz está sincronizada con las demás.

Es muy difícil conseguir que la luz se mueva en línea recta, sin dispersarse. Si las ondas no están alineadas, o si hay una mezcla de colores y direcciones, el haz se dispersará. Los láseres, sin embargo, pueden mantenerse alineados a lo largo de una gran distancia y, lo que es importante, pueden enfocarse hasta un punto.

La mayor eficacia —y peligro— de los láseres en comparación con la luz ordinaria proviene de la capacidad de los láseres de ser enfocados.

Antecedentes del láser

El primer láser utilizó una luz estroboscópica y un cristal de rubí. La luz del estroboscopio se amplificaba en el cristal de rubí, estimulándolo para emitir radiación electromagnética no ionizante a 694 nanómetros. El acrónimo «LASER» proviene de este experimento: light amplification through stimulated emission of radiation (amplificación de luz mediante emisión estimulada de radiación).

Estos primeros láseres se llamaban láseres «de estado sólido» porque las partes activas eran cristales sólidos. Poco después del desarrollo de los láseres de estado sólido llegaron los láseres de gas, que pueden parecerse a los letreros de neón. La electricidad hace que un gas dentro de un tubo brille. Unos espejos especialmente ajustados amplifican la luz, y el haz láser emerge.

Mediciones

Hay cuatro mediciones que se usan para describir el efecto de un láser.

Los julios miden la energía. Si iluminas un gramo de agua hasta que absorba 1 julio de energía, el agua se calentará aproximadamente un cuarto de grado Celsius.

Los vatios miden la potencia. Si enciendes una luz de un vatio durante un segundo, emitirá 1 julio durante ese tiempo.

Los julios por centímetro cuadrado miden la exposición radiante. Si enfocas esa luz de un vatio en un centímetro cuadrado de papel y lo iluminas durante un segundo, ese julio se repartirá por el papel, y se calentará ligeramente, igual que el agua. Sin embargo, si lo enfocas hasta 1/100 de ese tamaño, el papel puede chamuscarse y ponerse marrón.

Por último, los vatios por centímetro cuadrado miden la irradiancia. Si sigues iluminando ese papel con la luz de un vatio, seguirá añadiendo julios de energía. Si está enfocada a un centímetro cuadrado, se calentará lentamente. Si está enfocada a 1/100 de ese tamaño, el papel puede prenderse fuego.

Peligros del haz láser

Los haces láser pueden ser peligrosos porque la energía del láser puede dañar los ojos y la piel. Esto puede causar daños tanto en los ojos como en la piel. El riesgo es mayor si el láser es más potente, si está más enfocado y si permanece en un mismo lugar durante más tiempo, por lo que todos estos factores se tienen en cuenta al evaluar la seguridad.

El haz láser puede alcanzar a una persona de una de tres formas. Primero, el láser puede apuntarse directamente a la persona. Segundo, en la reflexión especular, el láser puede reflejarse hacia una persona. Tercero, en la reflexión difusa, el láser incide sobre una superficie que no es un espejo y dispersa la luz en todas las direcciones. Como la luz de una reflexión difusa está dispersada, no es tan peligrosa como la luz directa o reflejada, pero aún puede haber suficiente intensidad para causar daños.

Clases de peligro láser

Los láseres se clasifican según el nivel de radiación que puede encontrarse durante la operación normal.

Los láseres de Clase 1 son incapaces de causar lesiones durante la operación normal. Los láseres de Clase 1M son iguales, salvo que se usen ópticas de aumento.

Los láseres de Clase 2 son incapaces de causar lesiones en menos de 0,25 segundos. Los láseres de Clase 2M son iguales, salvo que se usen ópticas de aumento.

Los láseres de Clase 3R son marginalmente inseguros si el haz se dirige al ojo. Los láseres de Clase 3B son peligrosos si el haz se dirige al ojo, pero normalmente no suponen un peligro ocular si el haz está disperso.

Los láseres de Clase 4 son peligrosos para los ojos y la piel tanto en exposición directa como dispersa. El xTool MetalFab CNC Cutter es un láser de Clase 4.

Normativa láser

En EE. UU., los fabricantes de láseres como xTool están regulados por el Center for Devices and Radiological Health (CDRH) y están obligados a cumplir 21 CFR 1040.10 y 1040.11, que son leyes federales. En muchos otros países (pero no en EE. UU.), tanto los fabricantes como los usuarios de láseres están obligados a cumplir la IEC60825.

ANSI Z136.1 es una norma voluntaria que describe cómo usar los láseres de forma segura. OSHA (una ley federal de EE. UU. que se aplica a los lugares de trabajo, pero no a los domicilios particulares) exige un programa de seguridad como el descrito en la norma ANSI.

La CDRH exige que los dispositivos láser de Clase 4 dispongan de un conjunto definido de características de seguridad. La tapa protectora del xTool MetalFab CNC Cutter impide el acceso a un exceso de radiación láser y sirve de carcasa protectora. Los enclavamientos de seguridad desactivan el láser si se abre la tapa. La llave incluida en el paquete del xTool MetalFab Laser Welder sirve tanto de llave de control de acceso como de conector de enclavamiento remoto. Retirar la llave puede desactivar el procesamiento de la máquina y las funciones relacionadas. El indicador anular del xTool MetalFab CNC Cutter indica el estado del dispositivo. Los controles están ubicados de forma que no se requiere exposición al láser para operarlos. También hay ciertas etiquetas presentes exigidas por las leyes de EE. UU. y algunas leyes internacionales.

Puede haber otras normativas láser según tu país, estado e incluso ciudad, y la normativa puede cambiar. Esta información se proporciona para ayudarte a crear un programa de seguridad como el descrito en la ANSI Z136.1, pero no puede asesorarte sobre el cumplimiento legal.

Peligros no relacionados con el haz

Existen peligros adicionales en tu xTool MetalFab CNC Cutter. Opera siempre tu xTool MetalFab CNC Cutter siguiendo todas las instrucciones de los manuales de usuario y del software de xTool para minimizar los peligros.

Contaminantes del aire generados por el láser

Al usar un láser para procesar materiales, pueden producirse diversos contaminantes del aire que pueden ser peligrosos. El aire debe filtrarse para eliminar esos contaminantes. Sigue el manual de usuario del xTool MetalFab CNC Cutter para asegurarte de que todos los gases de escape se traten adecuadamente o se descarguen al exterior, donde puedan disiparse de forma segura.

Radiación no ionizante del proceso

El procesamiento de metales con láser puede provocar la emisión de luz ultravioleta. Si tu xTool MetalFab CNC Cutter produce una luz brillante que no se puede mirar cómodamente, aparta la vista.

Radiación no ionizante colateral

El material que produce el haz láser puede emitir niveles nocivos de luz UV y/o IR. El xTool MetalFab CNC Cutter se ha probado para garantizar que no hay niveles nocivos presentes fuera de la tapa ni al mirar a través de la tapa (PC+ABS).

Programa de Seguridad Láser para el xTool MetalFab CNC Cutter

Alcance

Este programa se aplica al xTool MetalFab CNC Cutter Laser operado por el propietario del xTool MetalFab CNC Cutter. Este programa se basa en las directrices de la ANSI Z136.1-2014, la American National Standard for Safe Use of Lasers. La correcta implementación de este programa garantizará que las exposiciones al láser estén siempre por debajo de los límites de exposición máxima permisible (MPE).

Responsable de Seguridad Láser

Una persona designada como Responsable de Seguridad Láser (LSO) tendrá la responsabilidad y la autoridad para garantizar el cumplimiento de este programa. El LSO deberá:

• Proporcionar evaluaciones de peligros para el láser xTool MetalFab CNC Cutter
• Especificar las medidas de control para el láser xTool MetalFab CNC Cutter y garantizar su implementación
• Aprobar procedimientos, SOP, equipos de protección, señales y etiquetas
• Garantizar que todo el personal láser reciba la formación de seguridad adecuada
• Supervisar el programa y garantizar el cumplimiento
• Mantener los registros del programa

El LSO tendrá la autoridad final para determinar las medidas de control del láser xTool MetalFab CNC Cutter y podrá aprobar controles alternativos cuando sean apropiados según el criterio del LSO. El láser xTool MetalFab CNC Cutter solo se operará con la aprobación del LSO. El LSO tendrá la autoridad para dar por terminadas las operaciones láser en cualquier momento.

Clases de láser

Los sistemas láser de Clase 1 son incapaces de producir niveles de radiación dañinos durante la operación normal y están exentos de cualquier medida de control. Los sistemas láser de Clase 1 pueden contener láseres de clase superior y pueden producir peligros láser si se operan con los enclavamientos anulados. Solo el personal autorizado puede operar sistemas láser de Clase 1 con los enclavamientos anulados. Los operadores de sistemas láser de Clase 1 con láseres de Clase 3B o Clase 4 integrados deberán recibir una sesión informativa de seguridad láser.

Los sistemas láser de Clase 1M son incapaces de producir condiciones de exposición peligrosas durante la operación normal, a menos que el haz se observe con instrumentos ópticos. Los operadores de sistemas láser de Clase 1M deberán recibir una sesión informativa de seguridad láser.

Los sistemas láser de Clase 2 emiten luz visible únicamente a un nivel de potencia de 1 milivatio o menos. La respuesta normal de aversión a la luz brillante es una protección adecuada. Mirar fijamente el haz de un láser de Clase 2 es peligroso. Los operadores de sistemas láser de Clase 2 deberán recibir una sesión informativa de seguridad láser.

Los sistemas láser de Clase 2M emiten únicamente luz visible. La respuesta normal de aversión a la luz brillante es una protección adecuada para la visión sin ayuda. Sin embargo, observar el haz con ayudas ópticas es potencialmente peligroso. Los operadores de sistemas láser de Clase 2M deberán recibir una sesión informativa de seguridad láser.

Los sistemas láser de Clase 3R son potencialmente peligrosos en algunas condiciones de visión, pero la probabilidad de una lesión real es pequeña, y las medidas de control para un uso seguro son sencillas. La mayoría de los punteros láser entran en esta clase. Los operadores de sistemas láser de Clase 3R deberán recibir una sesión informativa de seguridad láser. (La mayoría de los láseres clasificados anteriormente como Clase 3A entran en esta categoría.)

Los sistemas láser de Clase 3B suponen un peligro ocular por visión directa del haz y por reflexiones especulares, incluso en exposiciones momentáneas, pero las reflexiones difusas no suelen ser peligrosas. Los sistemas láser de Clase 3B solo se operarán en áreas controladas por láser y por operadores autorizados. Los operadores de sistemas láser de Clase 3B deberán recibir formación aprobada de seguridad láser.

Los sistemas láser de Clase 4 suponen un peligro ocular y cutáneo por exposición directa al haz, reflexiones especulares y reflexiones difusas. También son un peligro de incendio y pueden producir contaminantes del aire generados por el láser. Los sistemas láser de Clase 4 solo se operarán en áreas controladas por láser y por operadores autorizados. Los operadores de sistemas láser de Clase 4 deberán recibir formación aprobada de seguridad láser. Se requiere un SOP por escrito para la operación de un láser de Clase 4. Se requieren Procedimientos Normalizados de Trabajo (SOP) por escrito para la operación de un láser de Clase 4. El xTool MetalFab CNC Cutter está clasificado por la IEC 60825-1:2014 como un sistema láser de Clase 4.

Requisitos de formación

Al operar en condiciones de Clase 4, se requiere formación adicional de seguridad láser, que debe ser preparada e impartida por el LSO.

No uses el producto en lugares públicos, ni en otras ocasiones en las que haya presentes personas sin formación o niños.

Medidas de control

Los requisitos del área controlada del láser xTool MetalFab CNC Cutter serán determinados por el LSO. Los requisitos mínimos considerados por el LSO para el área controlada del láser xTool MetalFab CNC Cutter son:

Si es necesario, controles de entrada para permitir que solo el personal autorizado o los espectadores aprobados entren en el área de control del láser xTool MetalFab CNC Cutter. (Los controles administrativos son aceptables.)

Protección ocular láser disponible y utilizada de acuerdo con el SOP del láser xTool MetalFab CNC Cutter.

Control del haz (barreras y bloqueadores de haz) para limitar los peligros láser dentro del área controlada.

SOP por escrito para el láser xTool MetalFab CNC Cutter.

Formación de los operadores del láser xTool MetalFab CNC Cutter.

Política de protección ocular

El LSO exigirá protección ocular o aprobará la operación del láser sin protección ocular en función de una evaluación de peligros realizada por el LSO, o el LSO podrá optar por delegar esta responsabilidad.

Responsabilidades de los empleados que trabajan con láseres

Los empleados que trabajen con el láser xTool MetalFab CNC Cutter con el haz expuesto deberán:

Activar o trabajar con los láseres solo cuando estén autorizados para ello.

Cumplir las normas de seguridad láser y los procedimientos de trabajo.

Notificar a su supervisor o al LSO en caso de posible accidente o lesión o de sospecha de una condición insegura.

Auditoría de seguridad láser

En un intervalo determinado por el LSO, se auditará la seguridad del láser xTool MetalFab CNC Cutter:

Se inspeccionará visualmente en busca de daños.

Se volverá a leer la versión más reciente del manual de usuario.

Se encenderá el láser y se autocomprobará para confirmar si los ajustes de seguridad no son válidos.

Se revisará el Programa de Seguridad Láser para garantizar que el programa está actualizado y cumple la normativa.

Se cumplimentará, imprimirá, firmará, fechará y conservará un registro de esta auditoría.

Registros

El LSO mantendrá registros que documenten el Programa de Seguridad Láser. Estos registros incluirán:

• Informes de análisis de peligros láser para el láser xTool MetalFab CNC Cutter
• Una lista de los operadores que han sido formados y autorizados a usar el láser xTool MetalFab CNC Cutter
• Procedimientos Normalizados de Trabajo para el láser xTool MetalFab CNC Cutter
• Aprobaciones de medidas de control láser alternativas, si se implementan
• Lista de verificación de la Auditoría de Seguridad Láser

Procedimiento Normalizado de Trabajo Láser (SOP) para el xTool MetalFab CNC Cutter

Alcance: Este SOP se aplica a la operación normal del láser xTool MetalFab CNC Cutter según lo especificado por el fabricante.

Descripción del sistema: Sistema de procesamiento de materiales por láser semiconductor.

Peligros potenciales

A. Peligro ocular por el haz directo, reflejado o disperso.

B. Peligro cutáneo y peligro de incendio.

C. Peligro eléctrico en el interior de la fuente de alimentación.

D. Contaminantes del aire generados por el láser.

Medidas de control

A. El LSO solo permitirá el acceso físico al láser a los usuarios que se hayan registrado en el software de xTool y hayan recibido así las instrucciones de operación segura.

B. Todos los usuarios del láser xTool MetalFab CNC Cutter seguirán el manual de usuario y todas las instrucciones del software de xTool en todo momento.

C. No operes el xTool MetalFab CNC Cutter con transeúntes y niños cerca, ni en lugares públicos donde la tapa protectora no se use de forma segura. Puedes retirar la llave para garantizar que otras personas no usen tu xTool MetalFab CNC Cutter.

D. Mantén todos los combustibles, herramientas y superficies reflectantes alejados de la trayectoria del haz. Asegúrate de saber dónde está el haz y mantente alejado.

E. Los trabajos que impliquen acceso a la fuente de alimentación los realizará el fabricante sin excepciones.

F. El mantenimiento se realizará con el sistema láser apagado.

Formación requerida: Al operar en condiciones de Clase 4, se requiere formación adicional de seguridad láser, que debe prepararse e impartirse.

Para respuesta médica de emergencia llama al____. Notifica todos los incidentes al LSO.

Personal autorizado

El siguiente personal está autorizado a operar este sistema:

Al leer este documento del LSO, se te considerará cualificado o autorizado.

Señal de advertencia

Descargo de responsabilidad:

Este documento de formación se basa en documentos consultables existentes, incluidos, entre otros, 21 CFR Part 1040.10, 1040.11, la norma ANSI Z136.1 —Guía para la Implementación de un Programa Láser Seguro—, OSHA, la Occupational Safety and Health Alliance de EE. UU., el Protocolo Láser de EE. UU.: los Reguladores Láser y el Center for Devices and Radiological Health, y otros documentos y normas de dominio público emitidos por los organismos anteriores en el momento del desarrollo de este documento. Se han preparado los documentos y normas emitidos por estas organizaciones y disponibles en el dominio público, y también se han tenido en cuenta los cursos y presentaciones de algunos expertos en seguridad láser de dominio público. El derecho final de interpretación de este documento pertenece a xTool.
