Cómo añadir líneas de entrada en XCS

¿Por qué necesito añadir líneas de entrada?En el procesamiento de metal por láser, se produce una concentración excesiva de calor cuando el corte empieza o termina en un punto, lo que degrada la calidad del corte. Las líneas de entrada redirigen los puntos reales de inicio/fin a la zona de desecho, garantizando que los defectos se produzcan en el material sobrante. Además, añadir líneas de entrada ayuda a mantener la estabilidad del corte y mejora la eficiencia del procesamiento.Escenarios que requieren líneas de entrada:

1. Corte de metales gruesos (≥3mm) con contornos cerrados (p. ej., círculos, cuadrados)
2. Procesamiento de materiales muy reflectantes (p. ej., aluminio, latón)
3. Cuando se requieren patrones de alta precisión, especialmente para evitar defectos en los puntos de cierre, incluso en metales finos.

Parámetros recomendados de la línea de entrada:

1. Longitud: normalmente 1–3 veces el grosor del material (rango: 3–10 mm)
2. Ángulo: 30°–45° respecto a la dirección tangente; no coloques las líneas de entrada demasiado cerca de los patrones.

 ¿Cómo configurar las líneas de entrada en XCS?

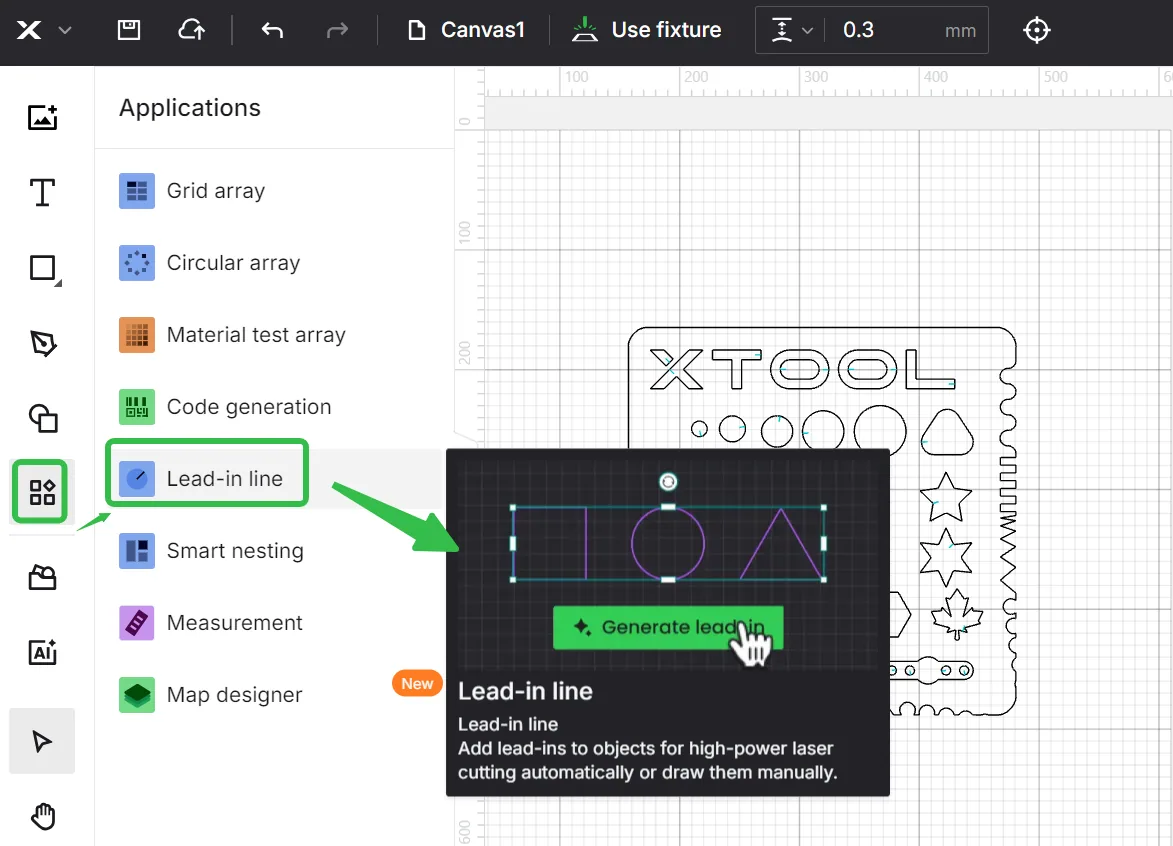

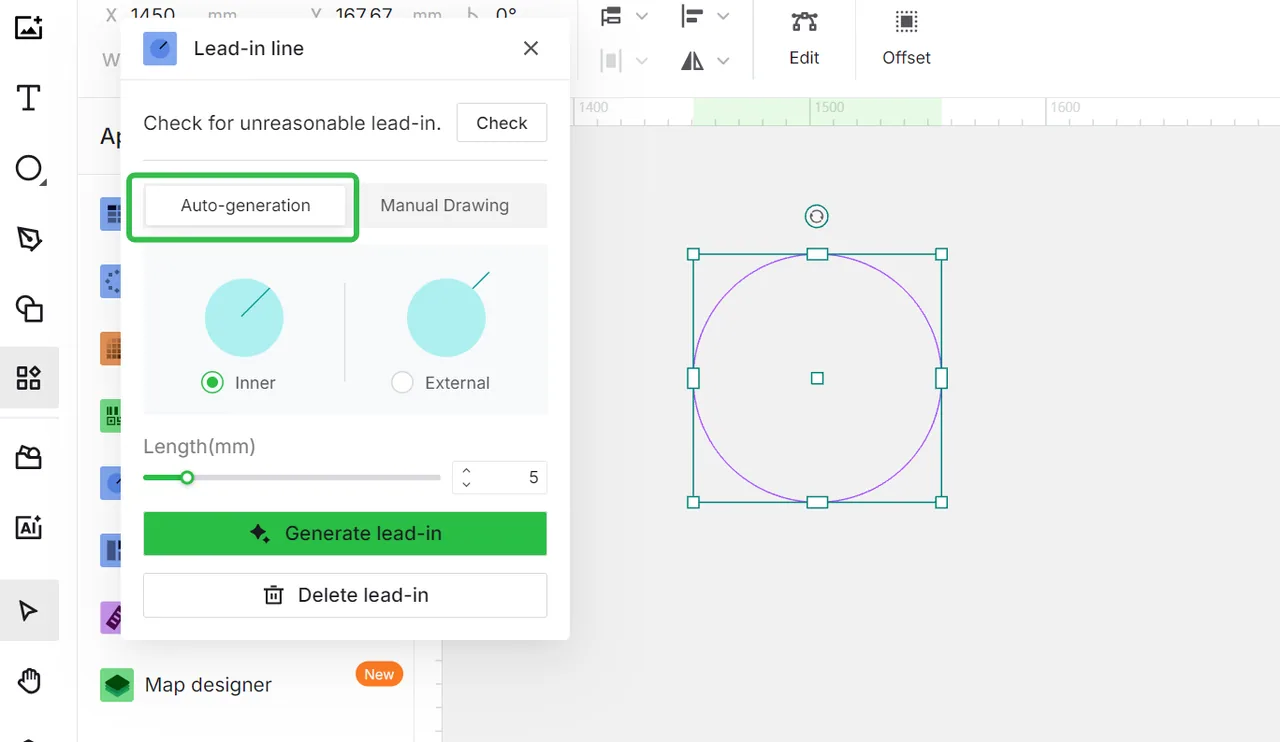

El software XCS admite la adición automática de líneas de entrada interiores/exteriores; solo tienes que configurar la longitud de la línea de entrada para su generación automática.

También puedes añadirlas manualmente.

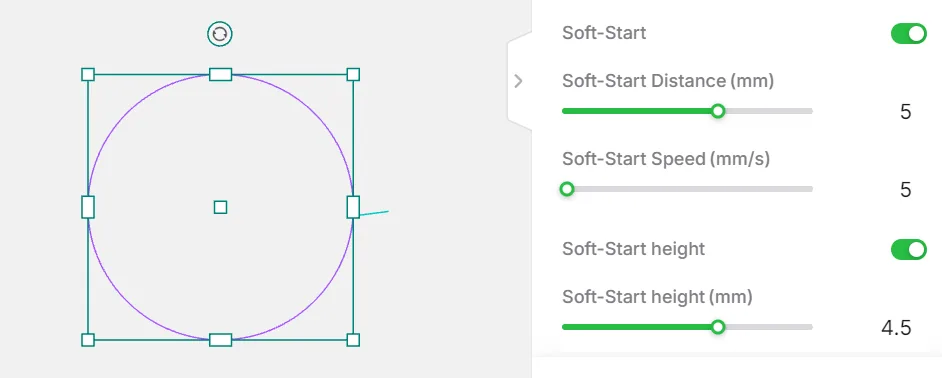

Líneas de entrada y función de arranque suave

Por lo general, las líneas de entrada están asociadas a la función de arranque suave.

Para acero inoxidable, latón o aluminio ≥3mm, se recomienda activar la función de arranque suave tras configurar las líneas de entrada para garantizar la calidad del corte. La distancia de arranque suave no debe superar la longitud de la línea de entrada, y la velocidad se ajusta normalmente a 5mm/s.

Todos estos ajustes se aplicarán automáticamente después de añadir las líneas de entrada y elegir los materiales correspondientes.

La altura de arranque suave está relacionada con el grosor del material; después de configurar el grosor, sugerirá automáticamente una altura recomendada. Cuando uses la boquilla SaveGas (boquilla telescópica), configúrala a 4.5mm.

Nota: Para acero al carbono grueso y chapas galvanizadas, las líneas de entrada son necesarias mientras que la función de arranque suave es opcional.
