Calibrar la posición de la luz roja del cabezal de soldadura (solo soldadora láser)

El ajuste del centro de la luz roja afecta directamente a la calidad de la soldadura y del corte. Asegúrate de calibrarlo antes de operar.

1. Para soldar con la boquilla preinstalada, en la mayoría de los casos solo se requiere el centrado izquierda-derecha, que puede ajustarse desde la pantalla táctil inteligente.
2. Al usar una punta de corte manual, si la luz roja es débil o está mal alineada en vertical, se debe usar un destornillador para ajustarla arriba o abajo.

Para los métodos de operación concretos, consulta el vídeo y los pasos ilustrados.

Este tutorial es solo para la calibración de la soldadora láser. Si quieres calibrar la posición de la luz roja en la cortadora CNC, consulta: ¿Cómo calibrar la posición de la luz de la pistola de soldadura de xTool MetalFab en la cortadora CNC?

Calibrar con la boquilla de soldadura

La luz roja se desvía del hilo incluso cuando instalas la boquilla y el tubo de alimentación de hilo correctamente.

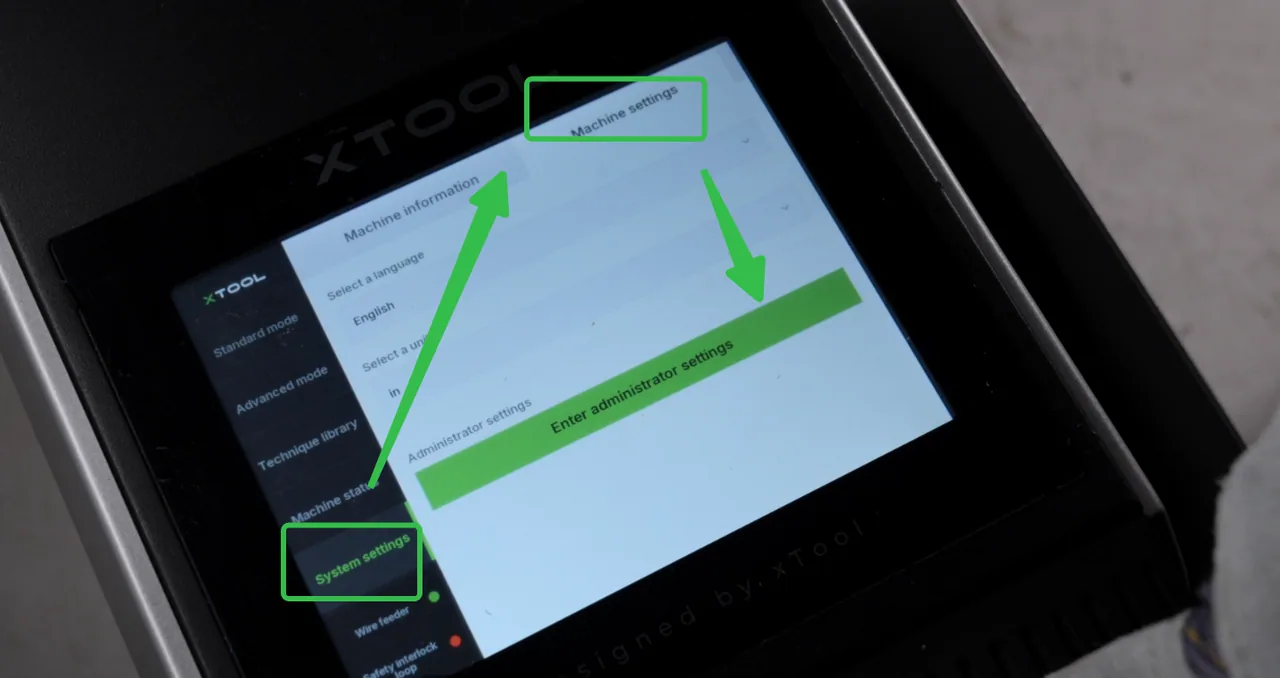

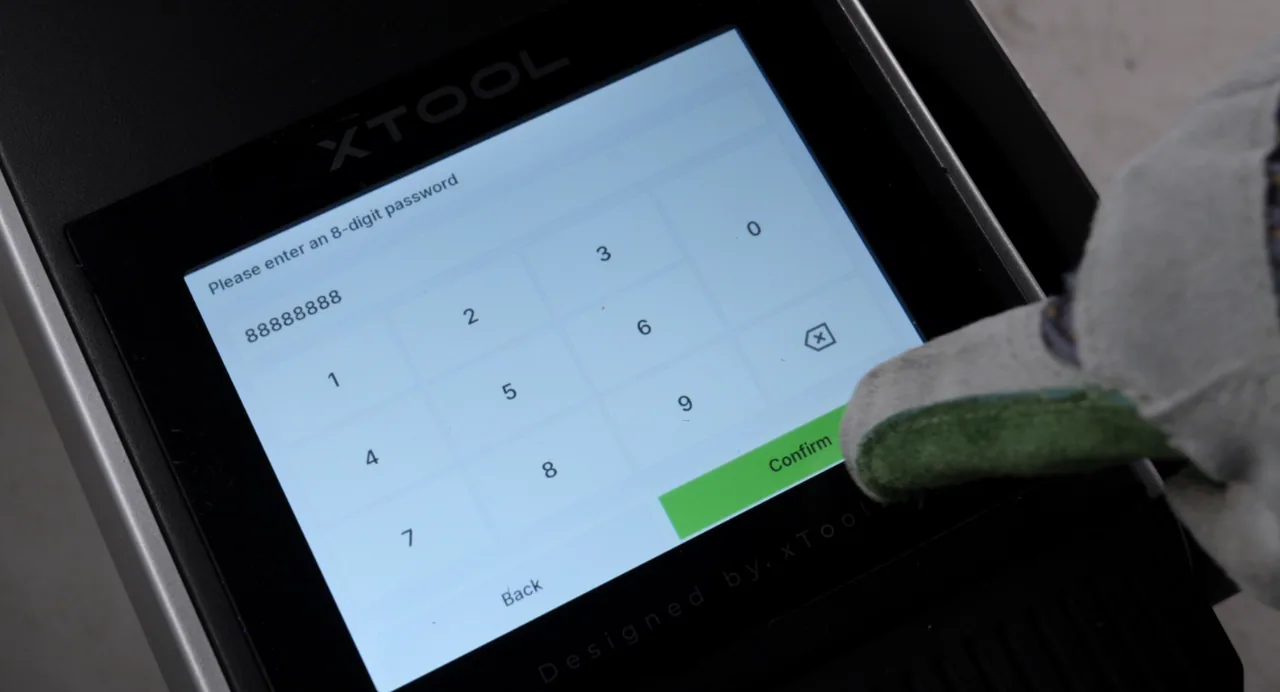

1. Enciende, haz clic en Ajustes del sistema→Ajustes de la máquina→Introduce la contraseña “88888888”.

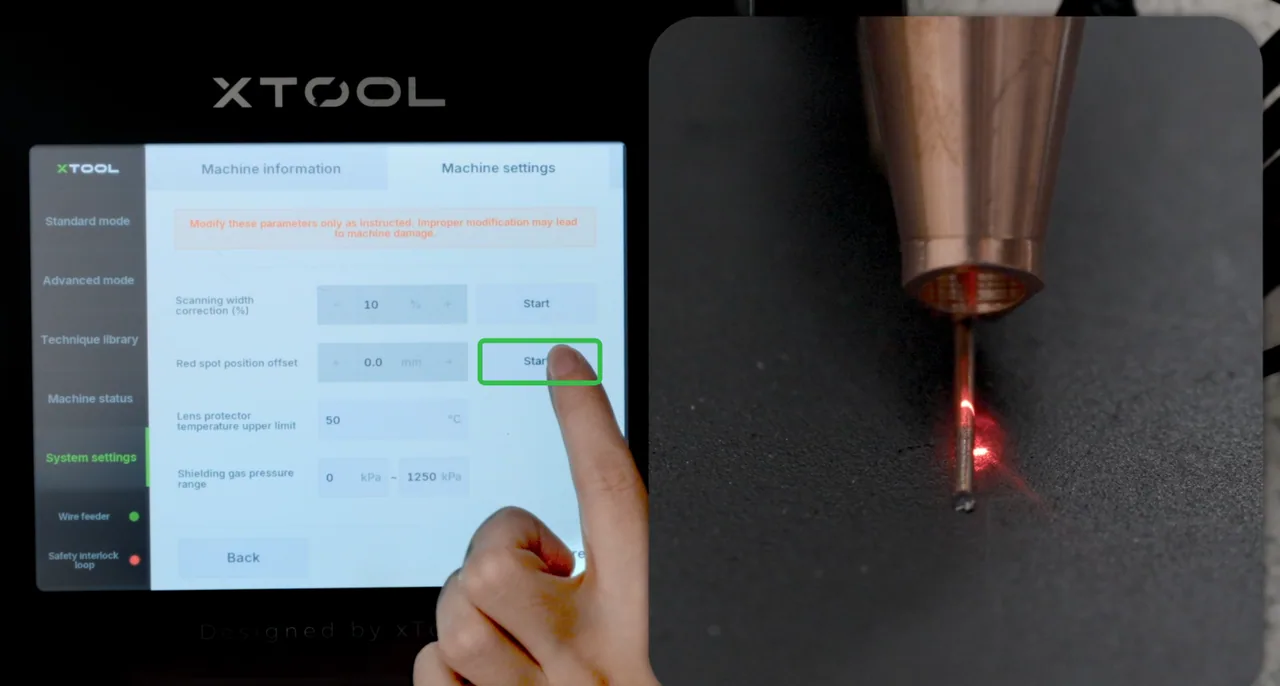

2. Toca “Iniciar”, ajusta a izquierda o derecha según la desviación. Cuando la luz roja incida en el centro del hilo, detente.

Calibrar con la punta de corte

Si la luz roja no se puede aclarar por mucho que la ajustes a izquierda o derecha, entonces tienes que ajustarla arriba y abajo.

1. Usa la llave hexagonal de 2 mm para ajustar los tornillos hasta que el punto rojo quede nítido.

2. Sigue los pasos de la boquilla de soldadura y ajusta la desviación a derecha o izquierda hasta que la luz roja salga por completo.
