Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

Instalar el módulo de inyección de tinta CMYK de la xTool M2

  1. Asegúrate de que el software de xTool esté descargado y de que la xTool M2 esté conectada.
  2. Instala el módulo de inyección de tinta en la xTool M2 según su guía de usuario.

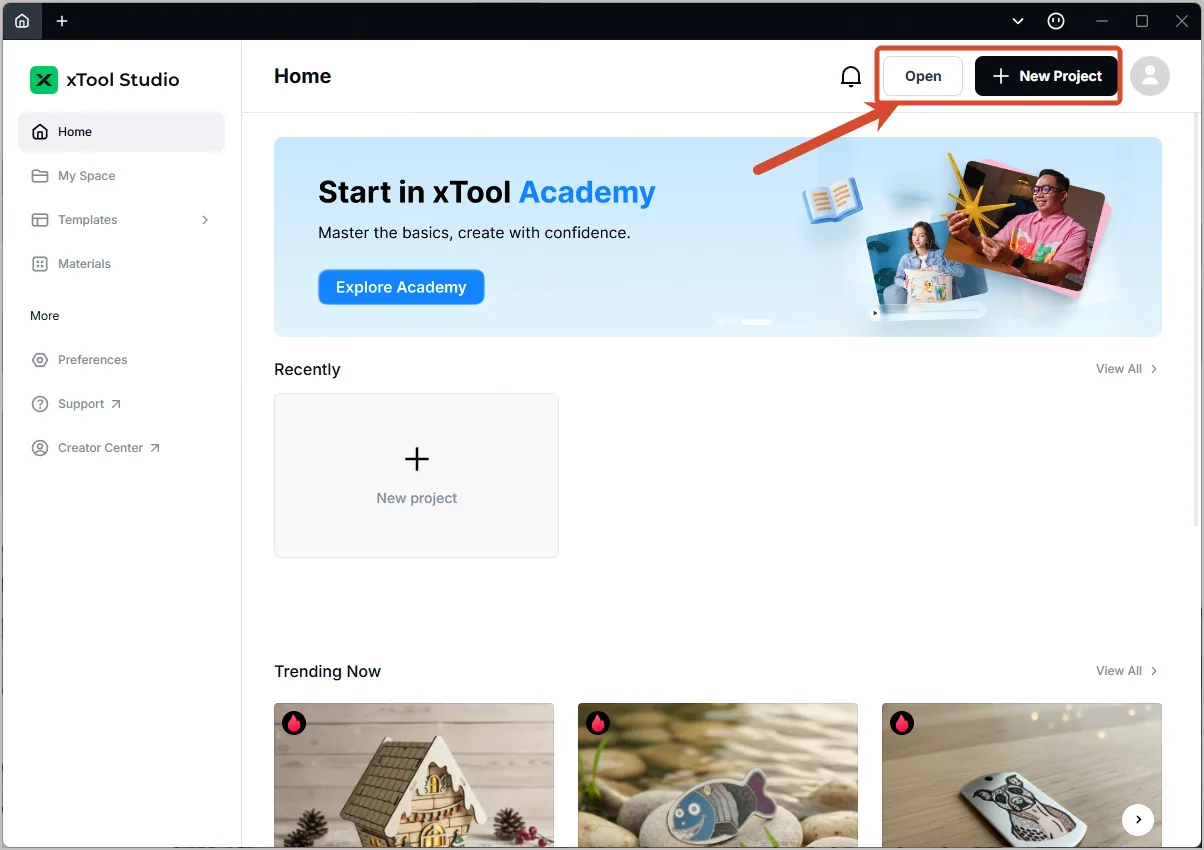

Crear o abrir un proyecto

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

Calibrar el módulo de inyección de tinta CMYK de la xTool M2

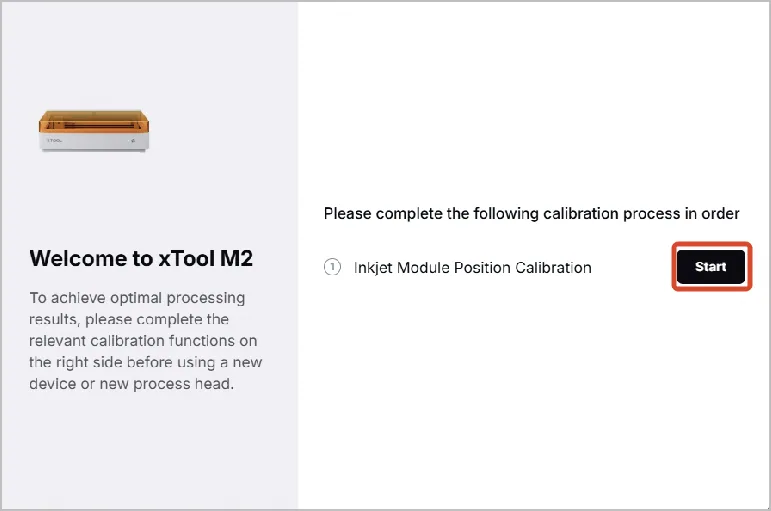

  1. Antes de procesar, calibra el módulo de inyección de tinta según las instrucciones del software de xTool. Haz clic en Iniciar en el cuadro de diálogo.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

  1. Prepara los elementos necesarios: papel A4, cinta de carrocero o cinta de doble cara. Cuando estén listos, haz clic en Los materiales están listos y Siguiente.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

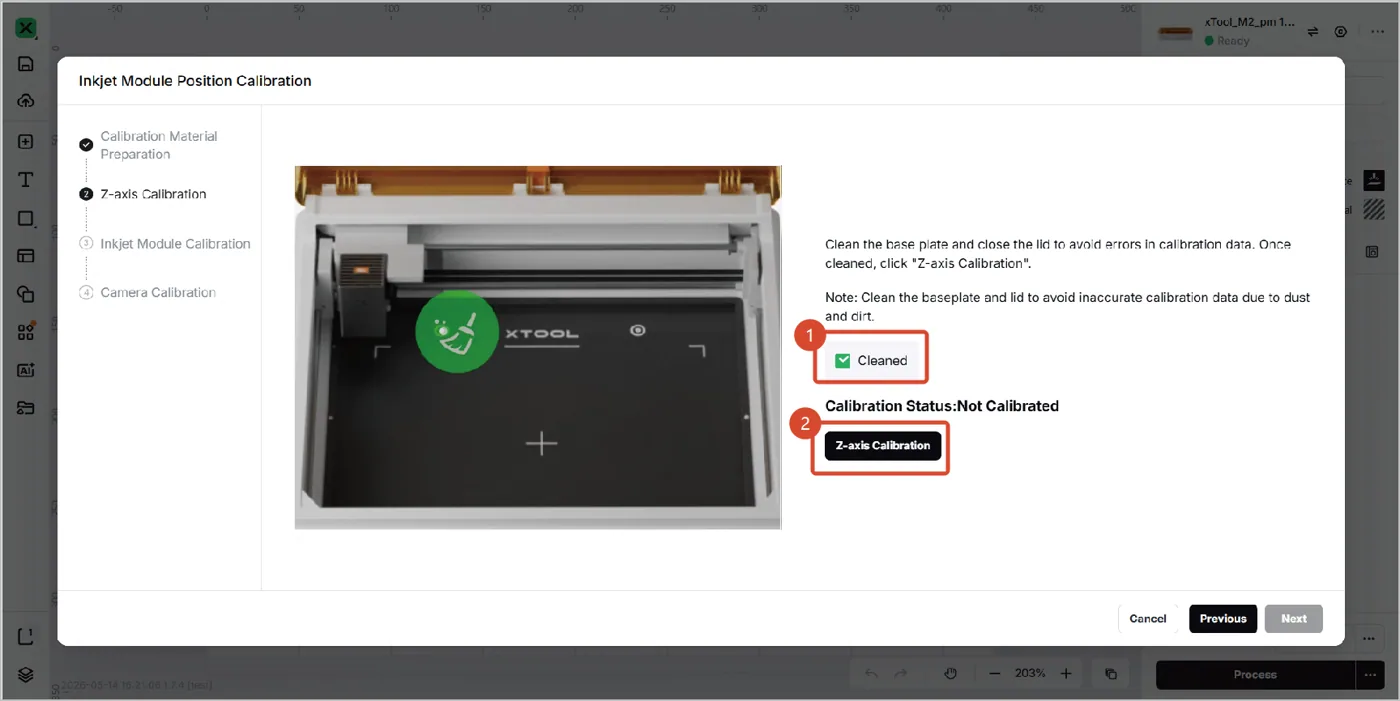

  1. Limpia la placa base y haz clic en Limpiado. A continuación, cierra la tapa y haz clic en Calibración del eje Z.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

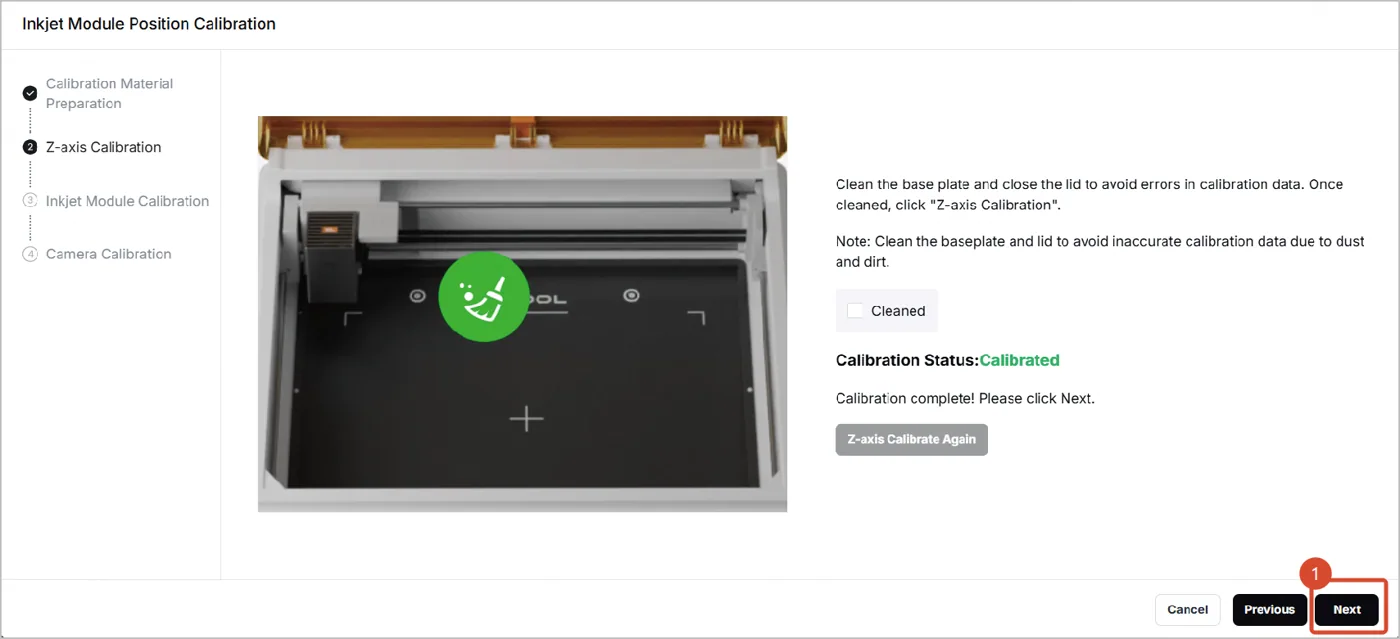

  1. Una vez finalizada la calibración del eje Z, haz clic en Siguiente.
    1. Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

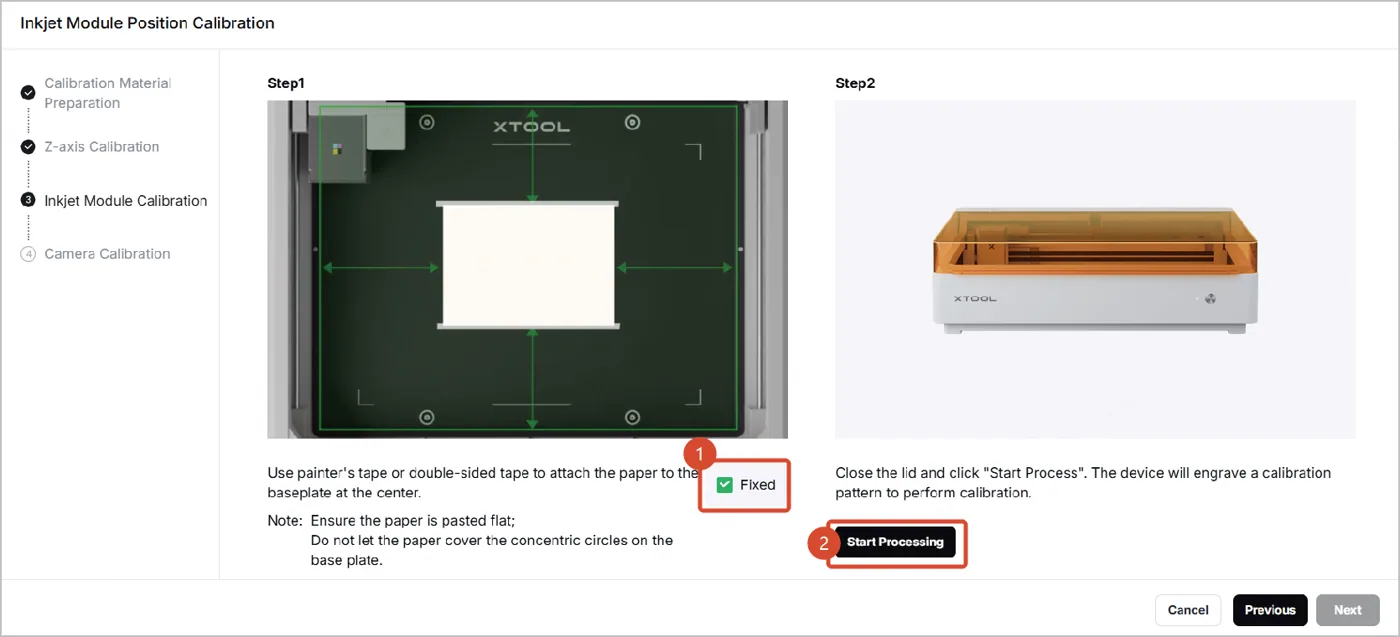

  3. Fija el papel A4 en el centro de la placa base con la cinta de carrocero o la cinta de doble cara.

Nota:

  • Asegúrate de que el papel quede aplicado de forma lisa.
  • No dejes que el papel cubra los cuatro círculos concéntricos de la placa base.

Haz clic en Fijado y luego en Iniciar procesado.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

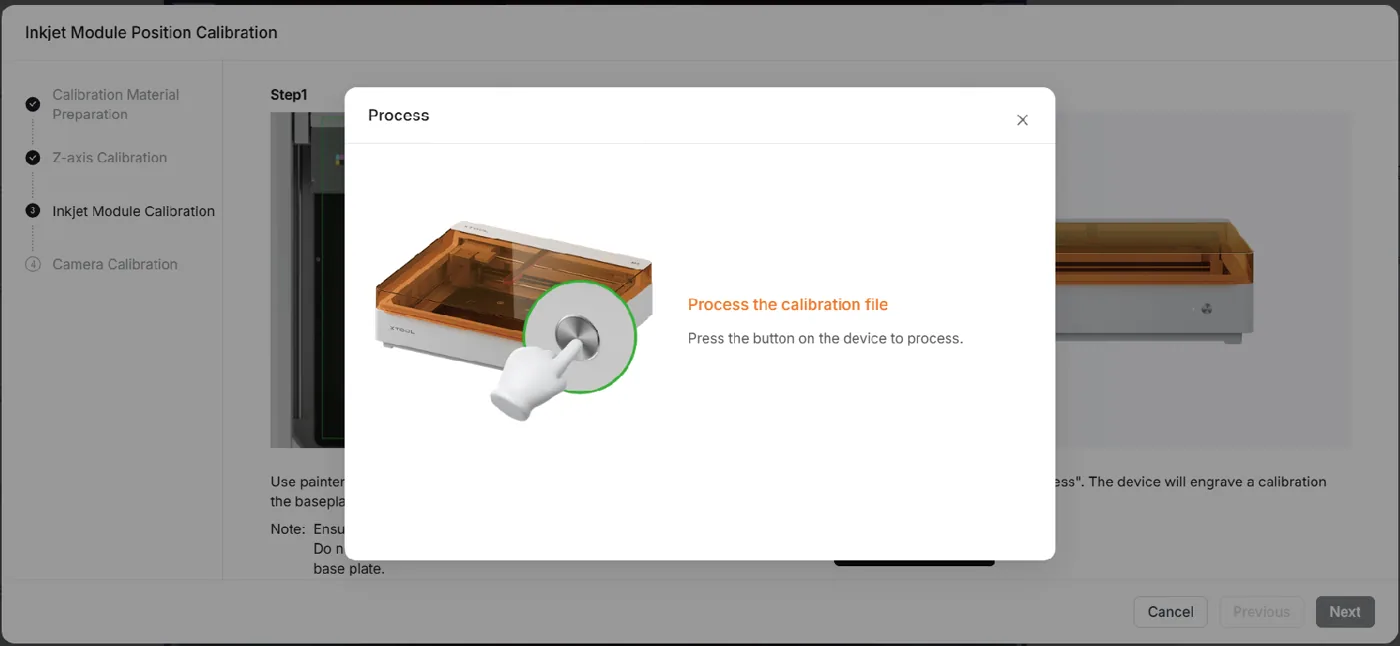

  1. Pulsa el botón de la xTool M2 para iniciar la calibración.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

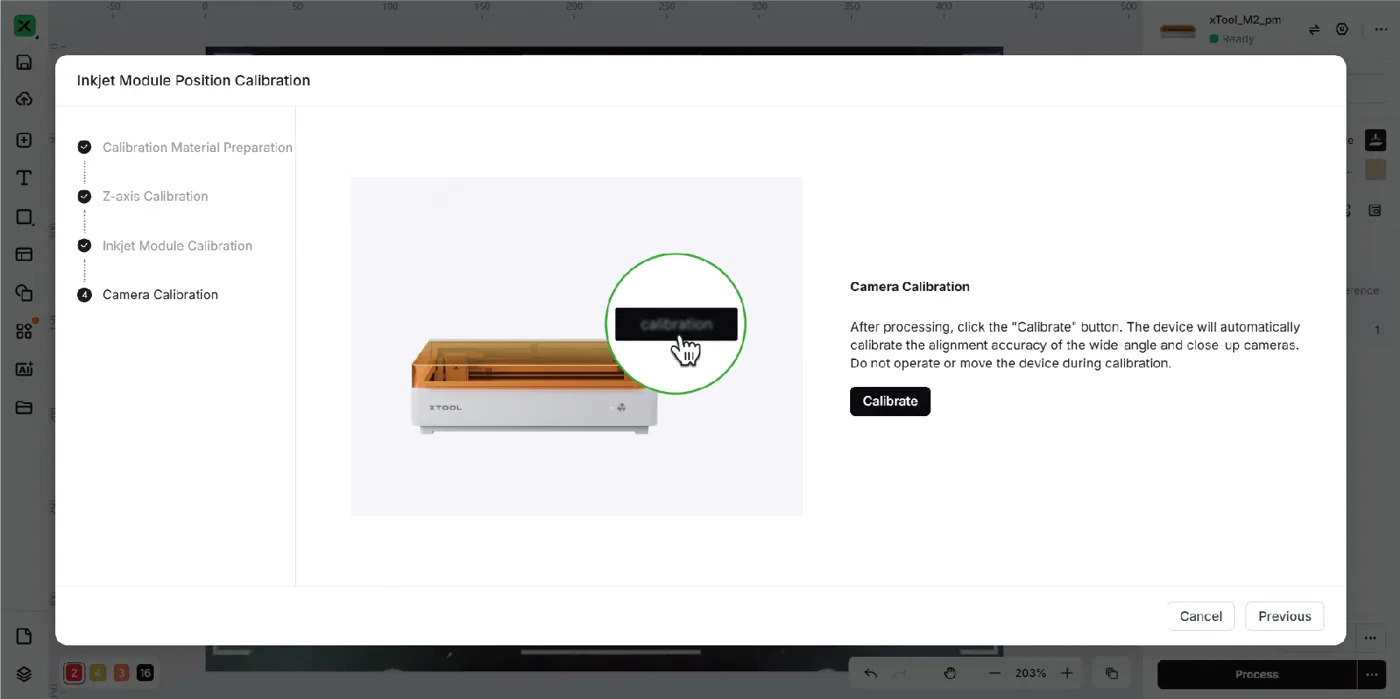

  1. Tras la calibración del módulo de inyección de tinta, haz clic en Calibrar para iniciar la calibración de la cámara.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

  1. Haz clic en Finalizar para completar todo el proceso de calibración.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

Elegir el modo de procesado y el material

  1. Coloca tu material en la placa base y cierra la tapa de la xTool M2.

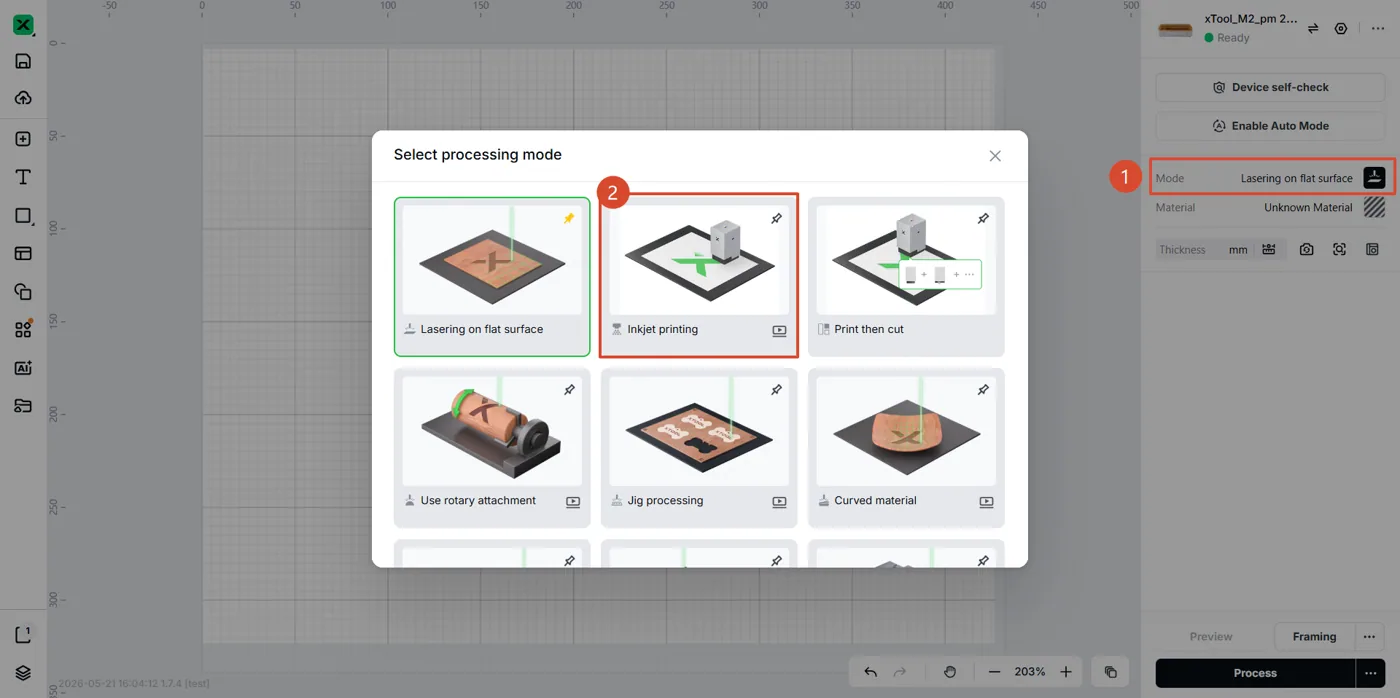

  2. En el panel derecho, haz clic en el modo de procesado actual y elige Impresión por inyección de tinta.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

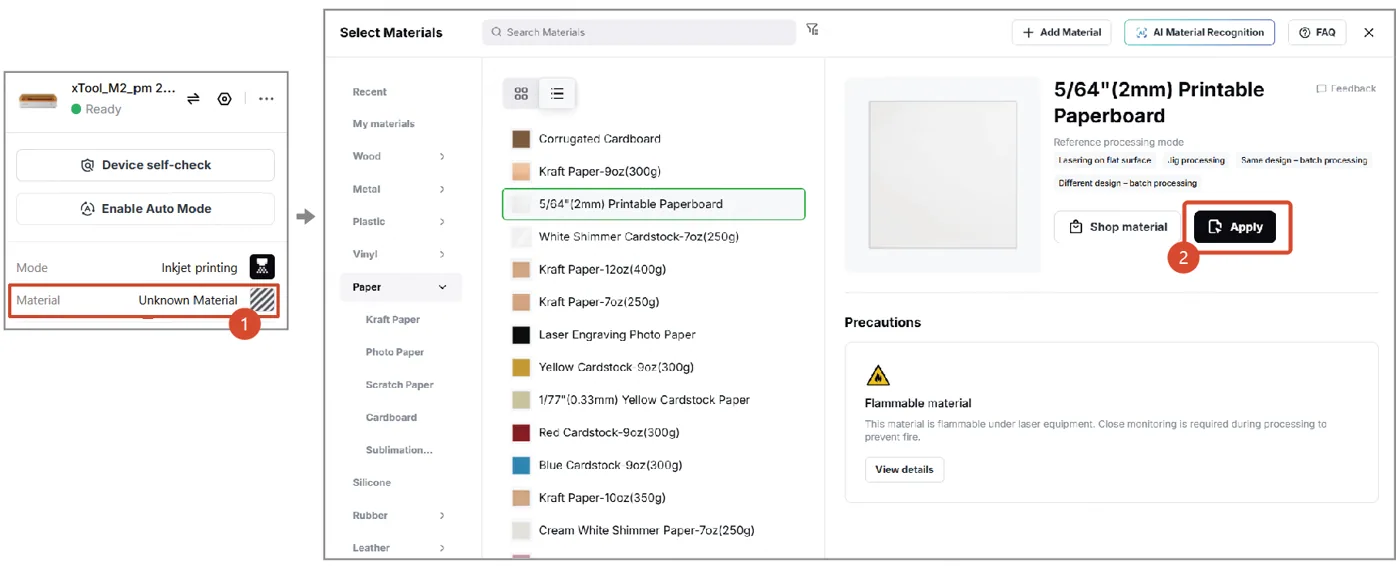

  1. Debajo del modo de procesado, haz clic en Material desconocido, selecciona el material que usas y haz clic en Aplicar. El material de la figura es solo de referencia.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

Fotografiar el fondo y medir la distancia

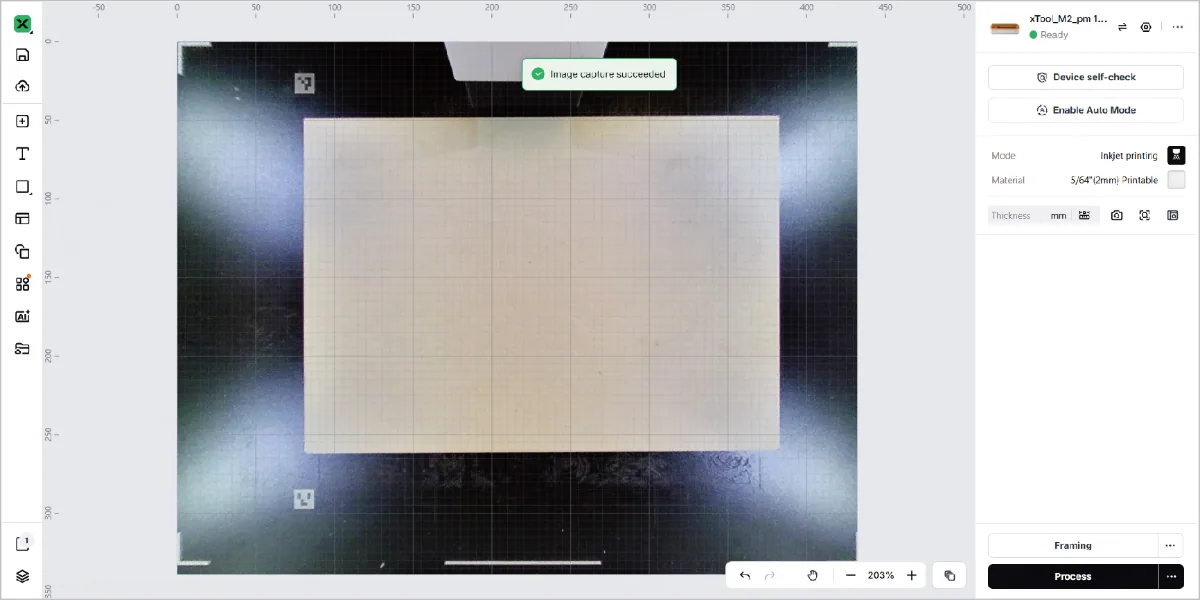

  1. Haz clic en el icono Actualizar fondo.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

  1. Haz clic en el icono de medición de distancia, haz clic en la zona que necesitas medir y espera a que finalice la medición.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

Diseñar tu patrón y configurar los parámetros

  1. En la barra de herramientas izquierda, haz clic en una herramienta objetivo para crear tu diseño.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

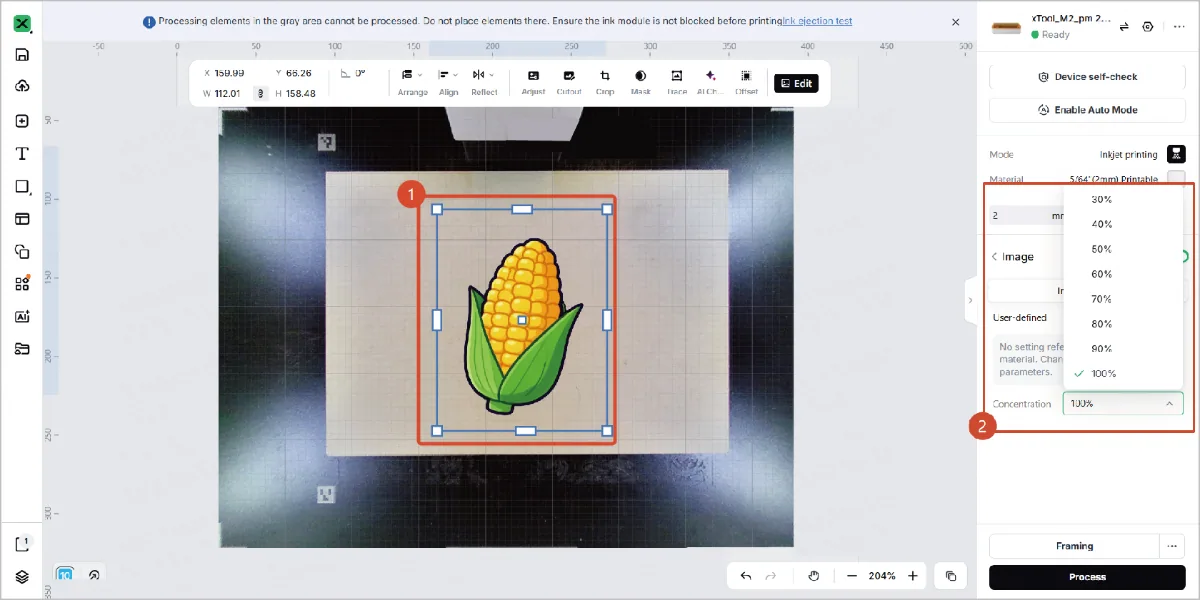

  1. Haz clic en el patrón y configura los parámetros en el panel derecho, por ejemplo, la concentración de tinta.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

Nota: Si quieres saber más sobre la concentración, haz clic en los siguientes enlaces.

  • Comprender el patrón de comprobación de inyectores del módulo de inyección de tinta CMYK de la xTool M2
  • Solución de problemas de sangrado de tinta y rebabas del módulo de inyección de tinta CMYK de la xTool M2

Iniciar el procesado

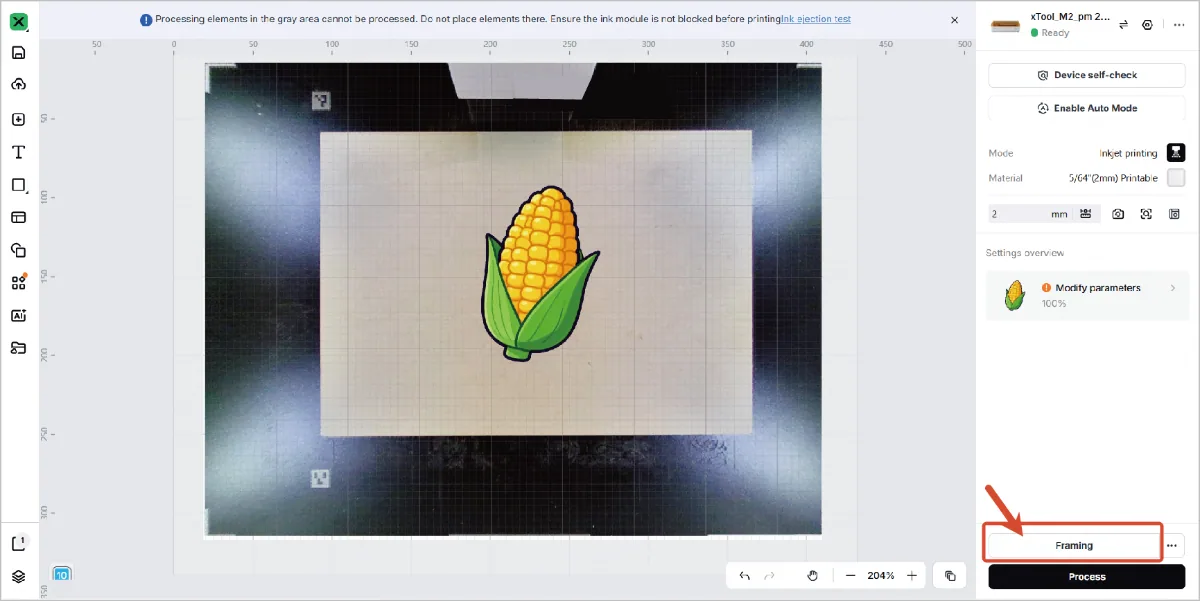

  1. Haz clic en Encuadre para previsualizar la zona de procesado.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

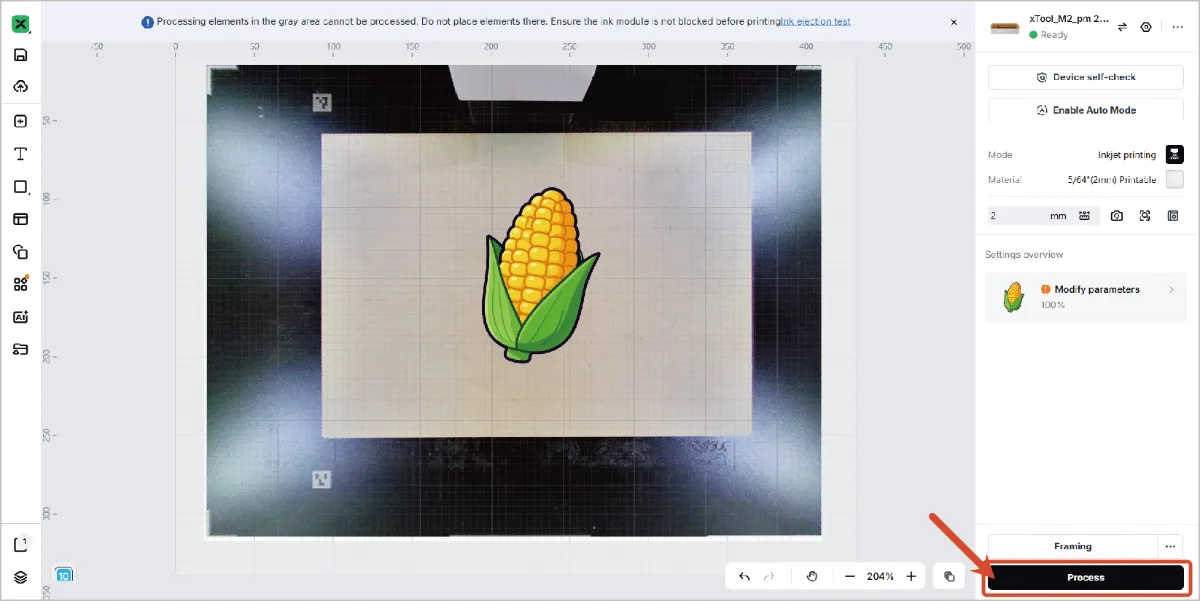

  1. Haz clic en Procesar.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2

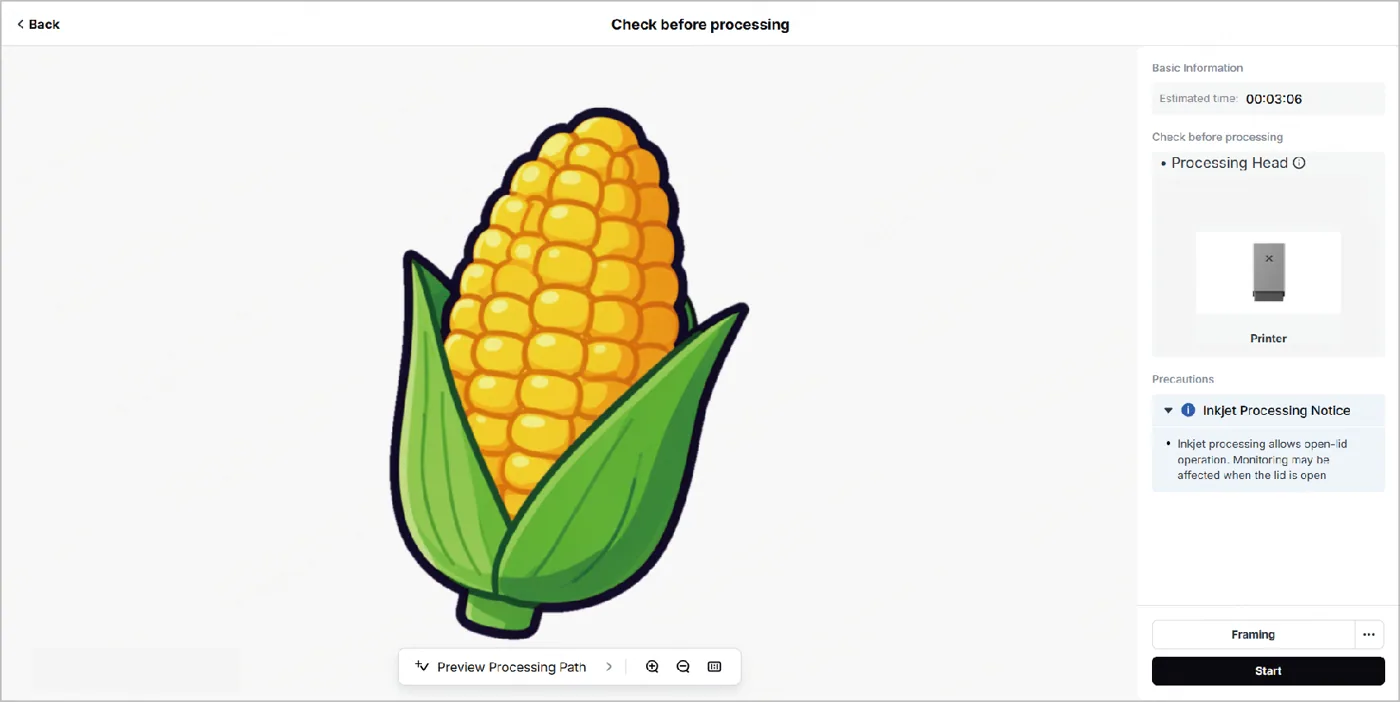

  1. Comprueba las notas del panel derecho. Si todo está listo, comienza el procesado haciendo clic en Iniciar y pulsando el botón de la xTool M2.

Usar el módulo de inyección de tinta CMYK de la xTool M2 con la xTool M2
