Este artículo describe las instrucciones detalladas sobre cómo usar el accesorio rotatorio xTool Rotary Attachment 3 Lite (RA3 Lite) con la xTool M2 en xTool Studio.

Para más información sobre el RA3 Lite, consulta la guía de usuario del xTool Rotary Attachment 3 Lite.

Para más información sobre la xTool M2, consulta la guía de usuario de la xTool M2.

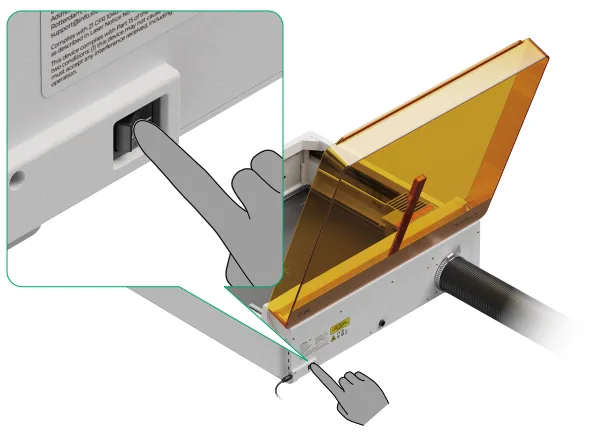

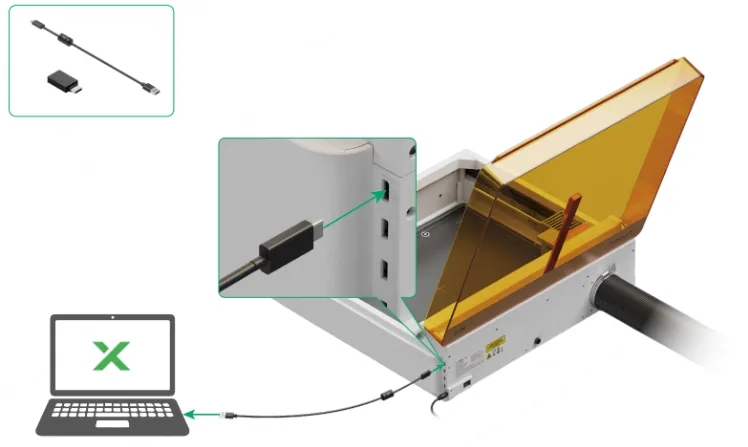

1. Enciende el interruptor de alimentación de la xTool M2. Conecta la xTool M2 a tu ordenador mediante el cable USB y el adaptador incluido con el dispositivo.

Atención: Este adaptador es solo para la conexión con el ordenador. No lo conectes a la xTool M2.

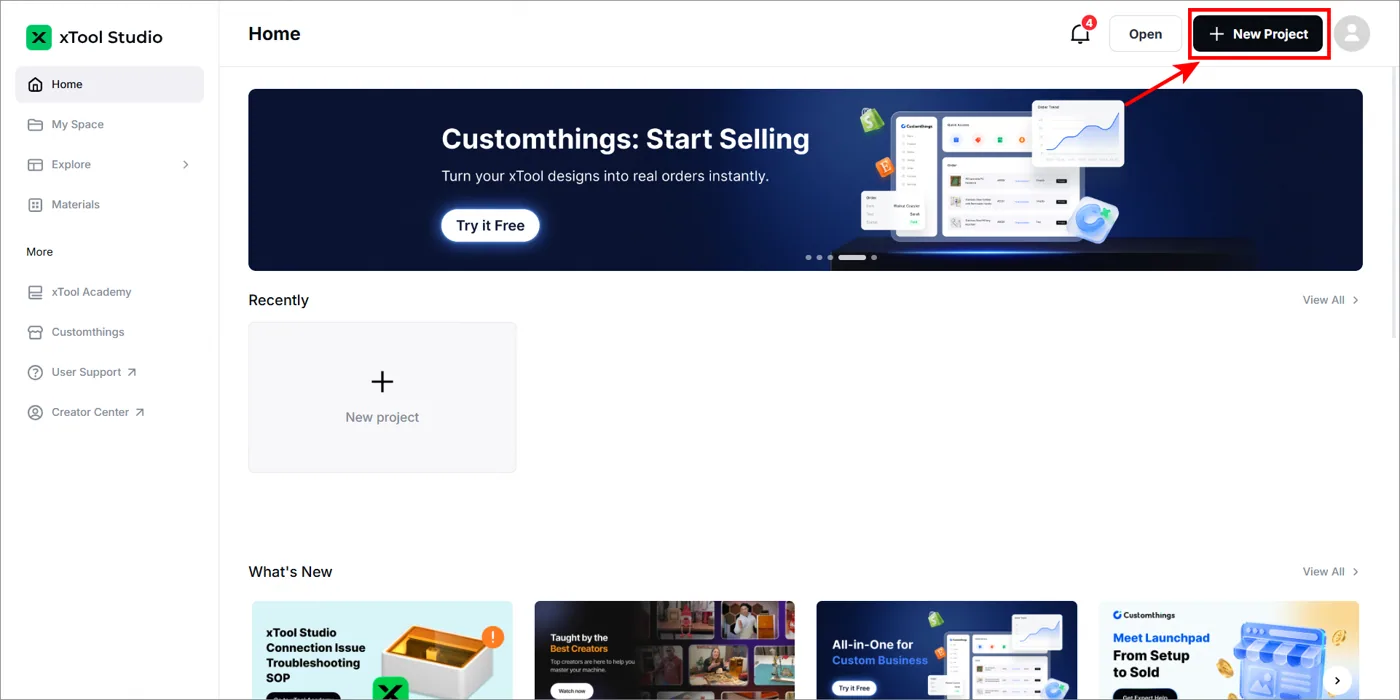

2. Abre xTool Studio y haz clic en el botón + Nuevo proyecto en la esquina superior derecha.

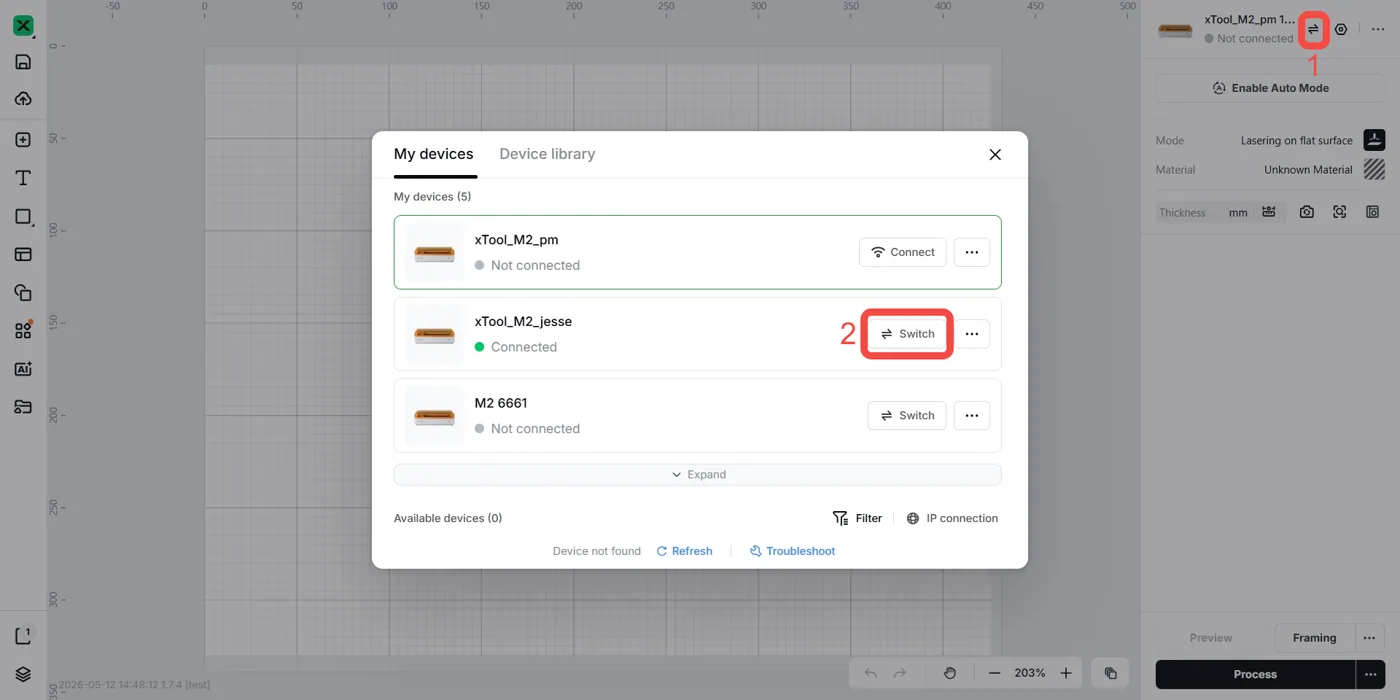

3. Cambia a la xTool M2 conectada al ordenador.

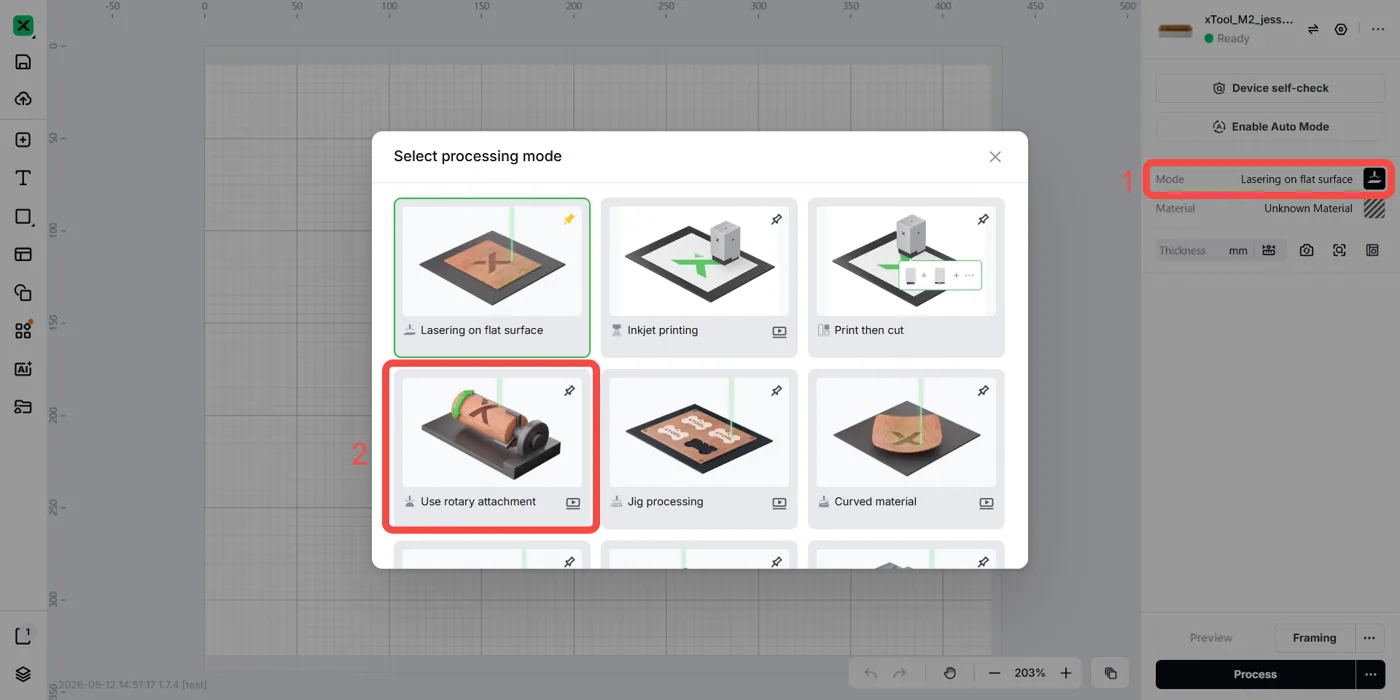

4. Selecciona el modo Usar accesorio rotatorio.

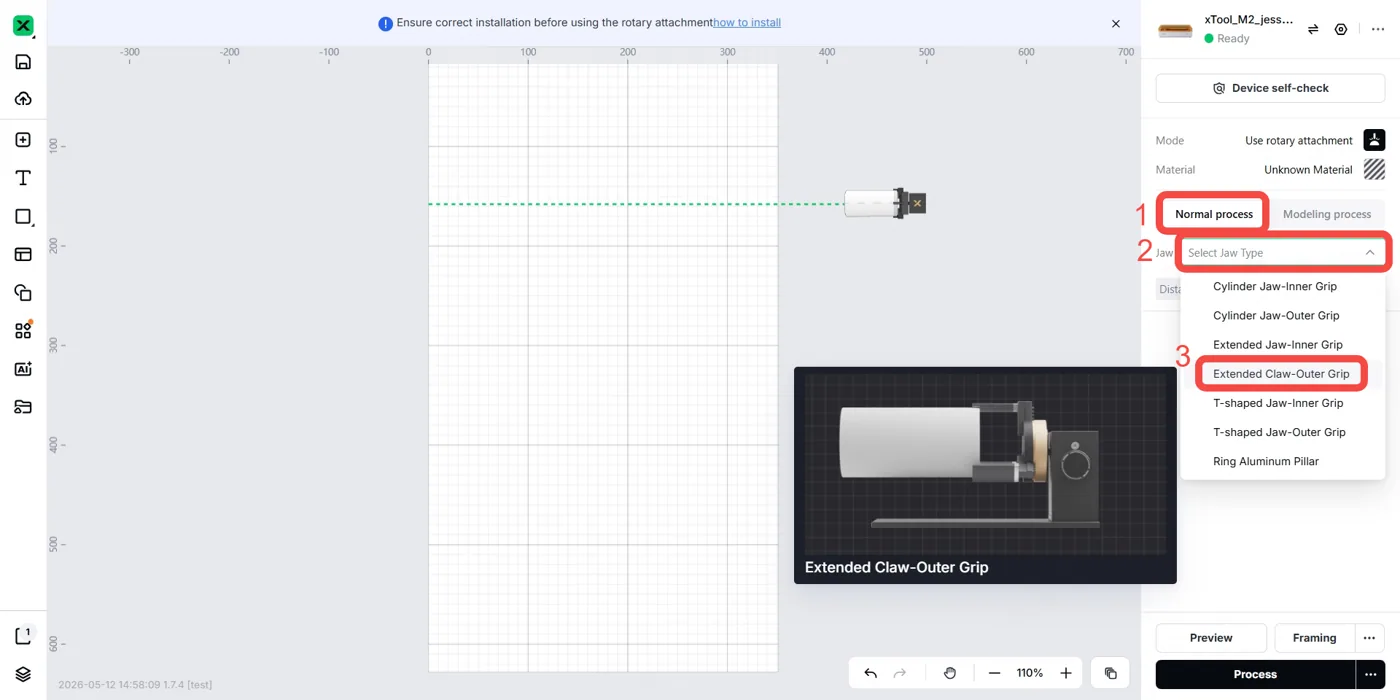

5. Según tus necesidades reales, selecciona la mordaza y el método de instalación adecuados (sujeción externa o sujeción interna) para el RA3 Lite.

Nota: Haz clic aquí para ver las instrucciones de montaje del RA3 Lite.

6. Coloca el elemento de diseño en el eje central del RA3 Lite.

Nota: Asegúrate de que el elemento de diseño quede dentro del área de procesamiento blanca y no en el área de no procesamiento gris.

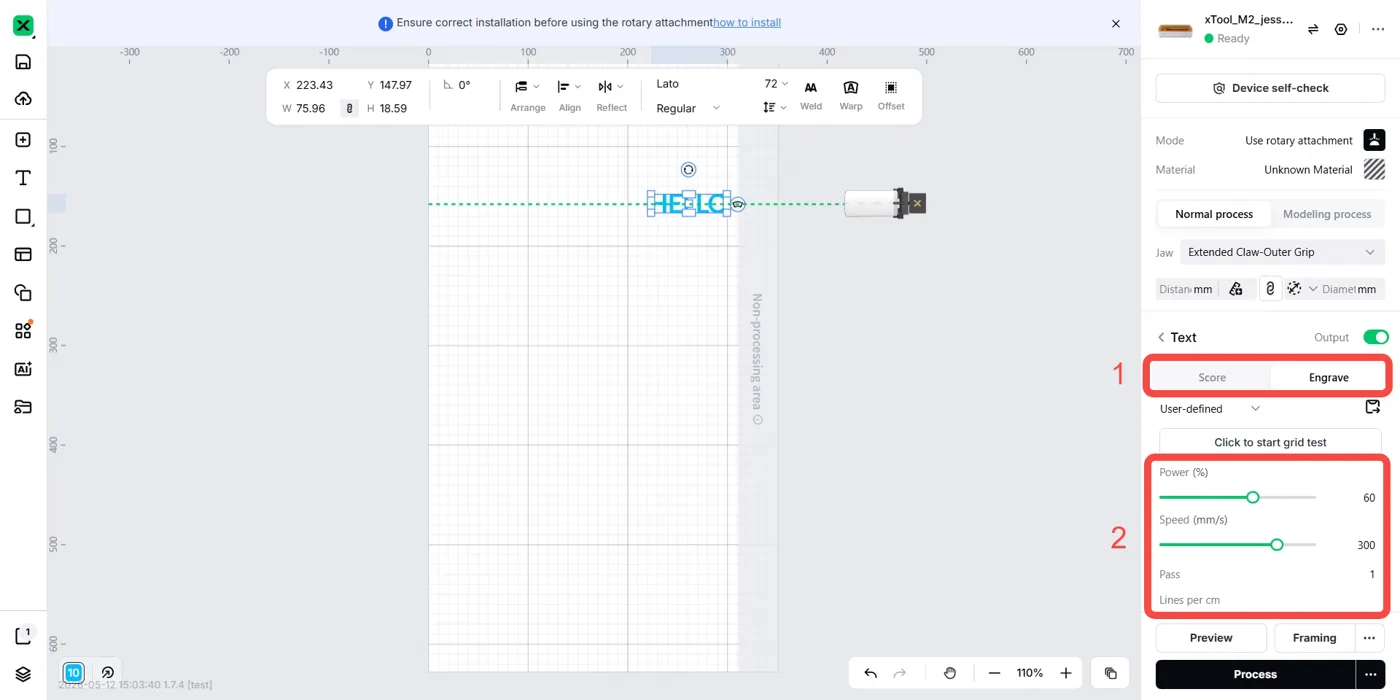

7. Selecciona Marcar o Grabar según sea necesario y, a continuación, configura los parámetros de procesamiento en la esquina inferior derecha.

8. Selecciona el material que utilizas (haz clic en Material desconocido en la esquina superior derecha, elige un material en la parte izquierda de la ventana emergente Seleccionar materiales y, a continuación, haz clic en Aplicar).

Nota: Si estás usando una pieza cilíndrica estándar o un anillo, omite los Pasos 9–18 y continúa desde el Paso 19.

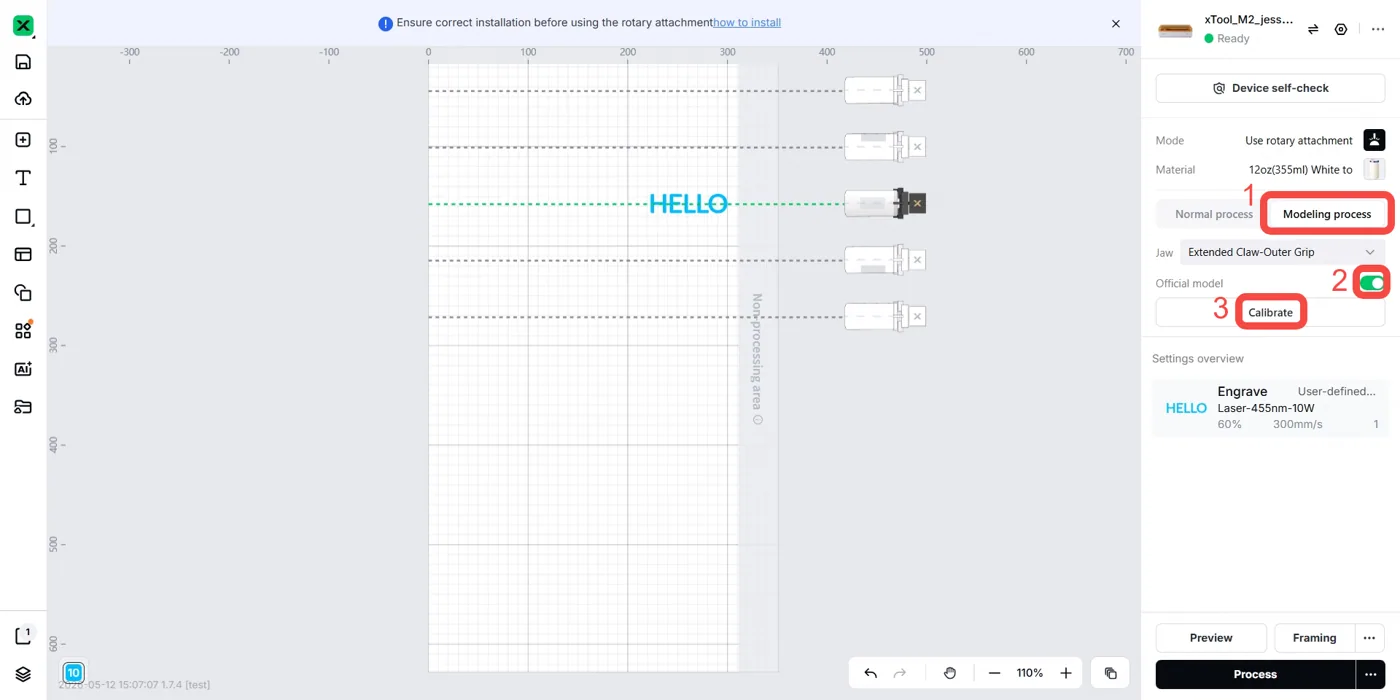

9. Si estás usando un material no cilíndrico oficial con un modelo oficial, haz clic en Proceso de modelado, activa Modelo oficial y, a continuación, haz clic en Calibrar.

Nota: El proceso normal es adecuado para piezas con superficies cilíndricas estándar y para anillos, y el proceso de modelado es adecuado para ciertos materiales oficiales y para piezas con superficies no cilíndricas.

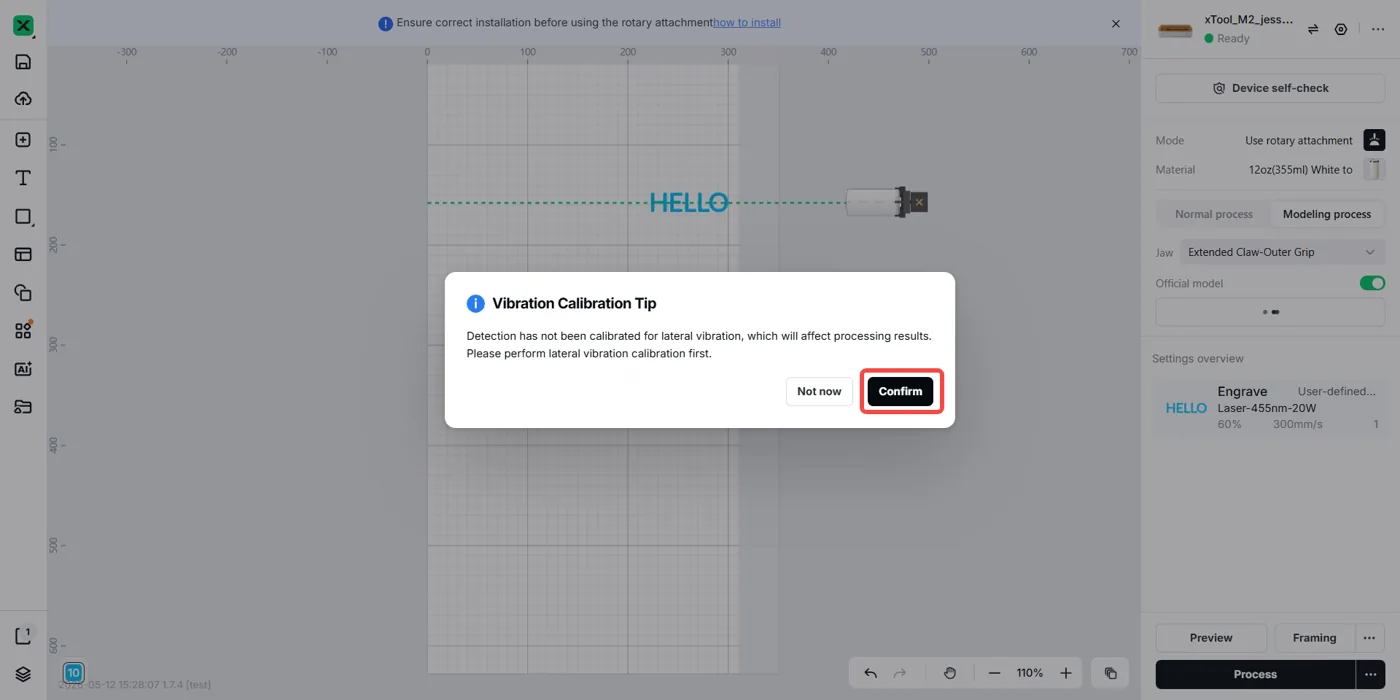

10. En la ventana emergente Aviso de calibración de vibración, haz clic en Confirmar para realizar la calibración de vibración horizontal.

11. Haz clic en Iniciar calibración para comenzar la calibración de supresión de vibración lumínica horizontal. Se prevé que la calibración tarde unos minutos. Espera con paciencia.

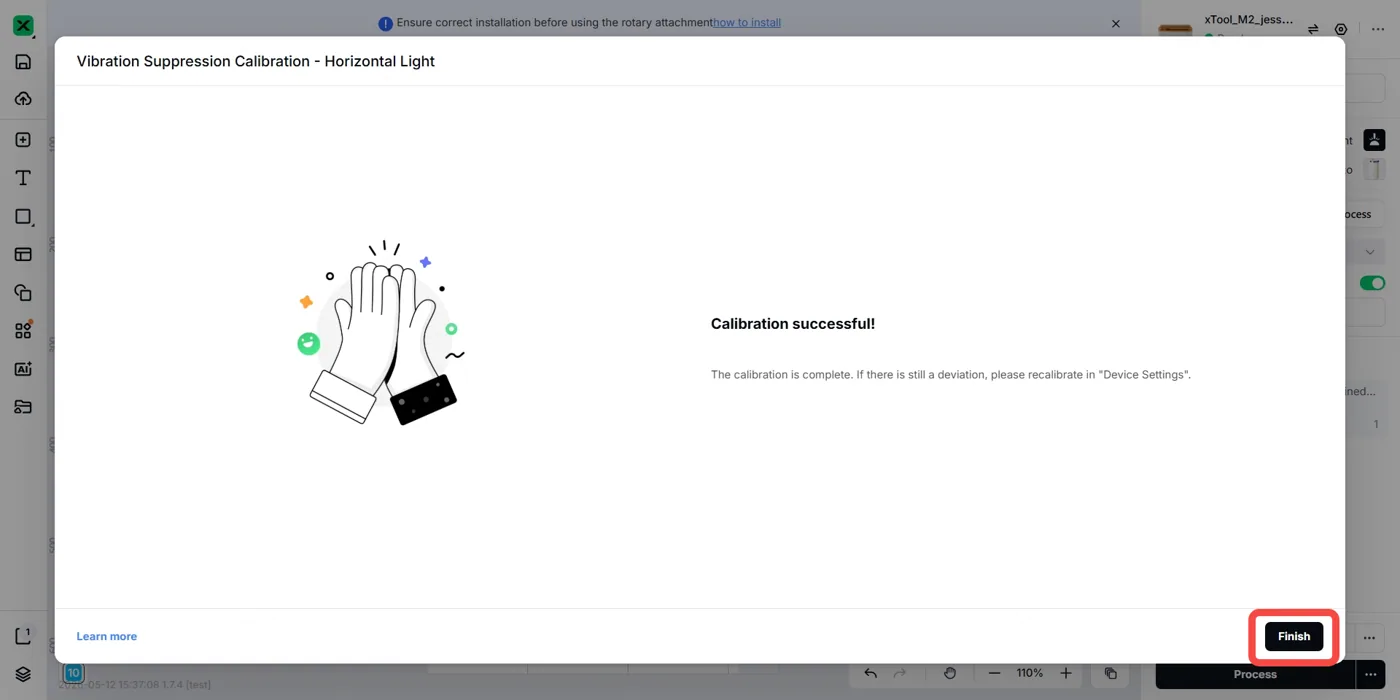

12. Una vez completada la calibración, haz clic en Finalizar.

13. Si estás usando un material oficial sin modelo, o procesando una pieza no cilíndrica, haz clic en Proceso de modelado, desactiva Modelo oficial y, a continuación, haz clic en Modelado.

14. Sigue las instrucciones en pantalla y haz clic en la flecha izquierda o derecha para mover el módulo láser. Tras alcanzar el Vértice 1, haz clic en Marcar.

Nota: Puedes ajustar el número en la casilla para establecer la distancia que recorre el módulo láser cada vez.

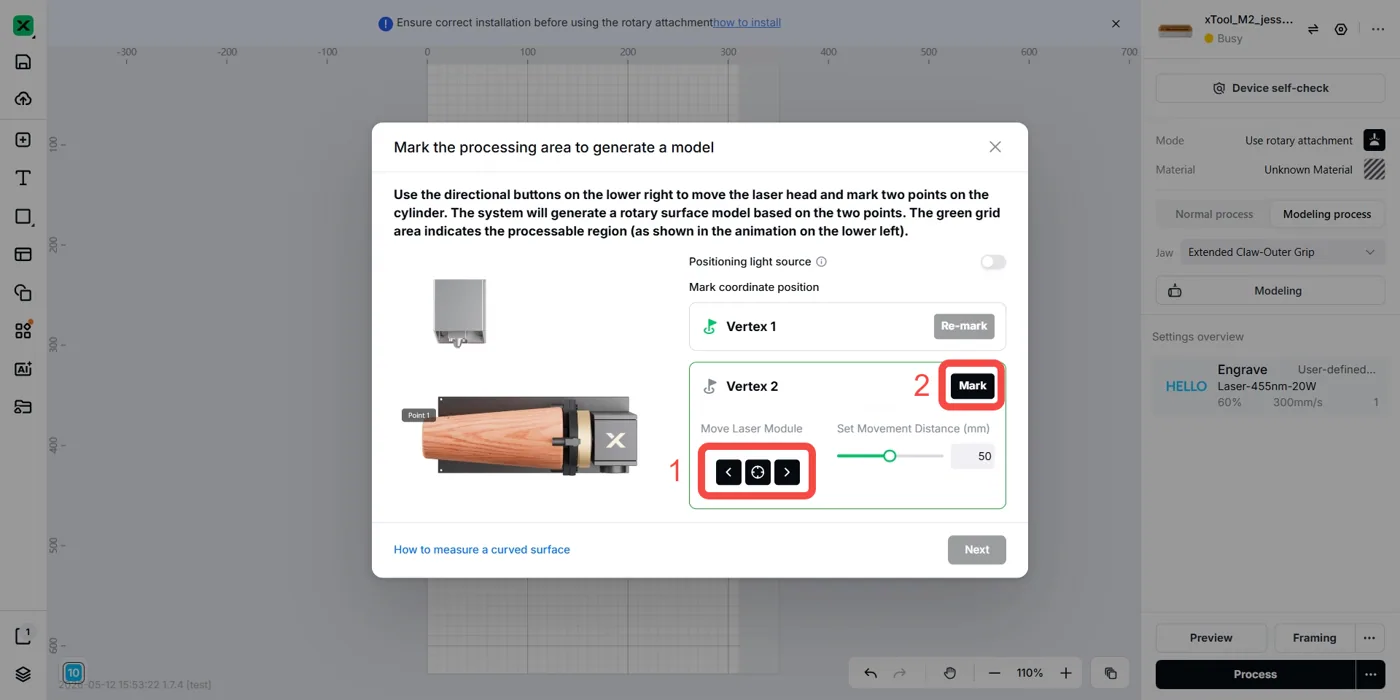

15. Sigue las instrucciones en pantalla y haz clic en la flecha izquierda o derecha para mover el módulo láser. Tras alcanzar el Vértice 2, haz clic en Marcar.

16. Tras marcar el Vértice 2, haz clic en Siguiente.

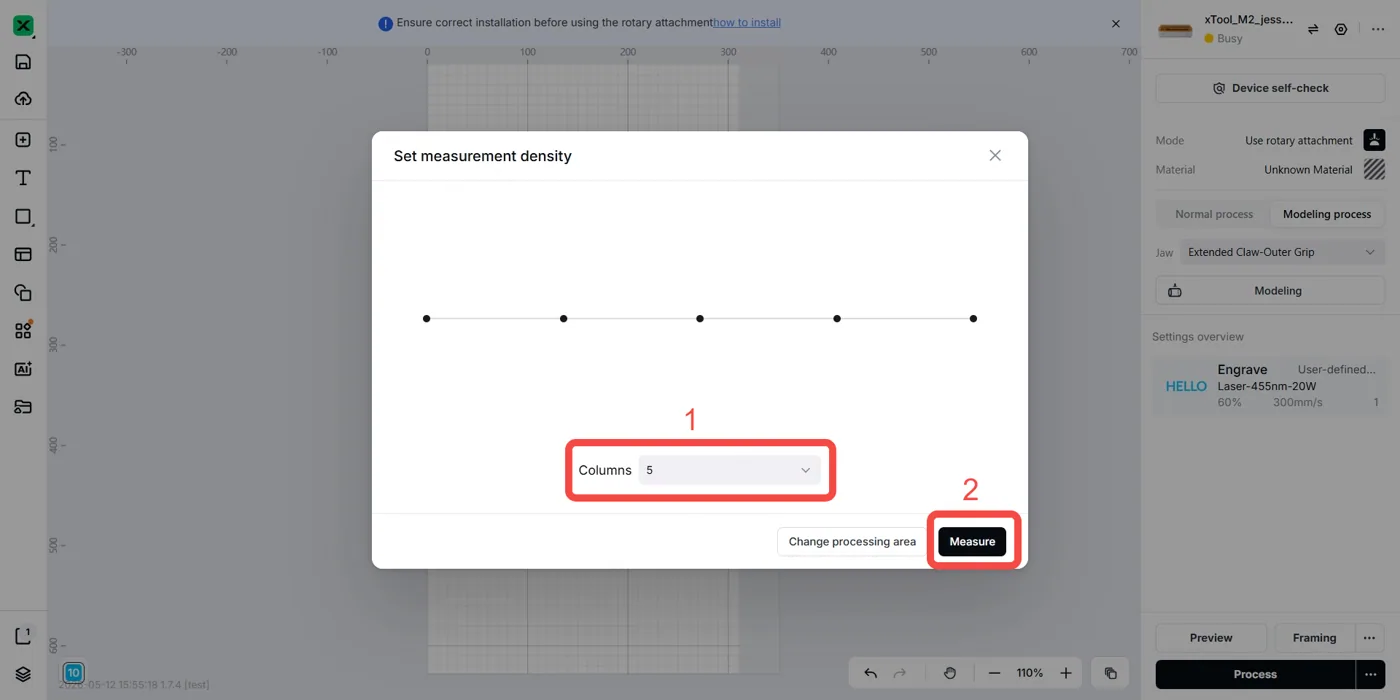

17. Ajusta el número de columnas para establecer la densidad de medición y, a continuación, haz clic en Medir.

18. Asegúrate de que el elemento de diseño quede dentro del área de procesamiento indicada por el fondo blanco.

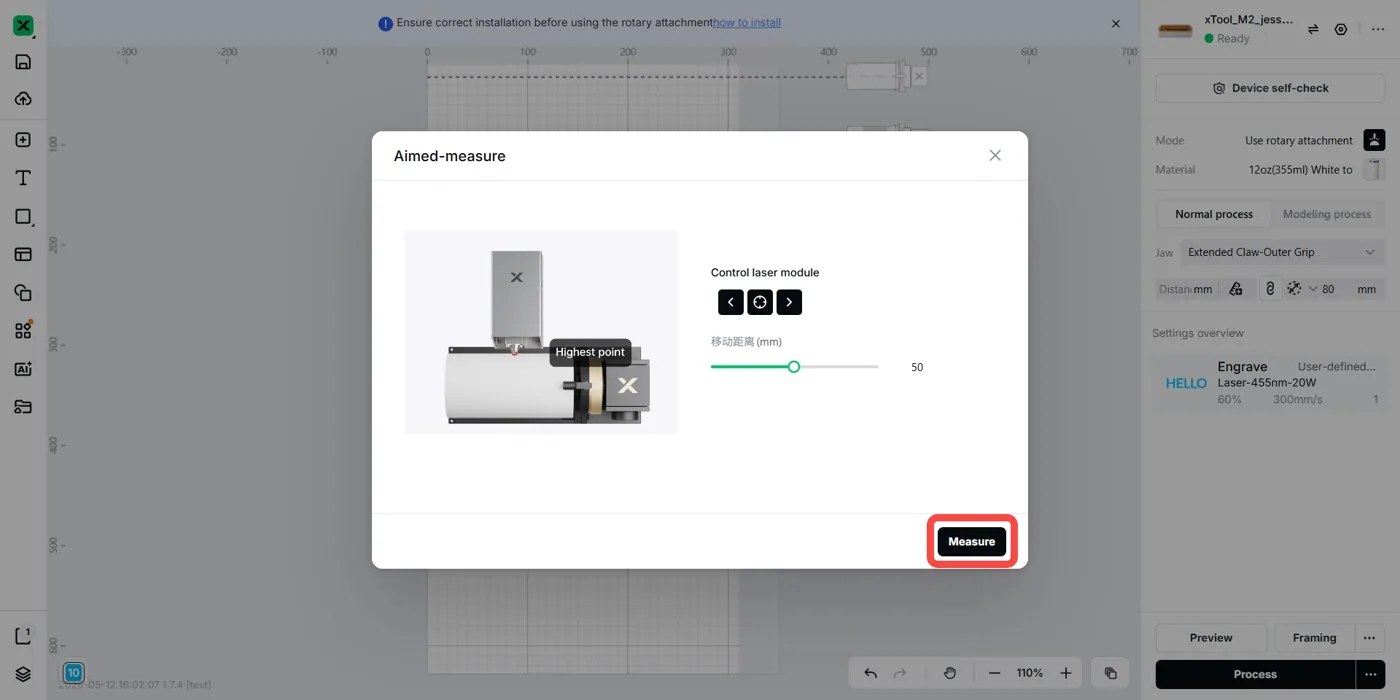

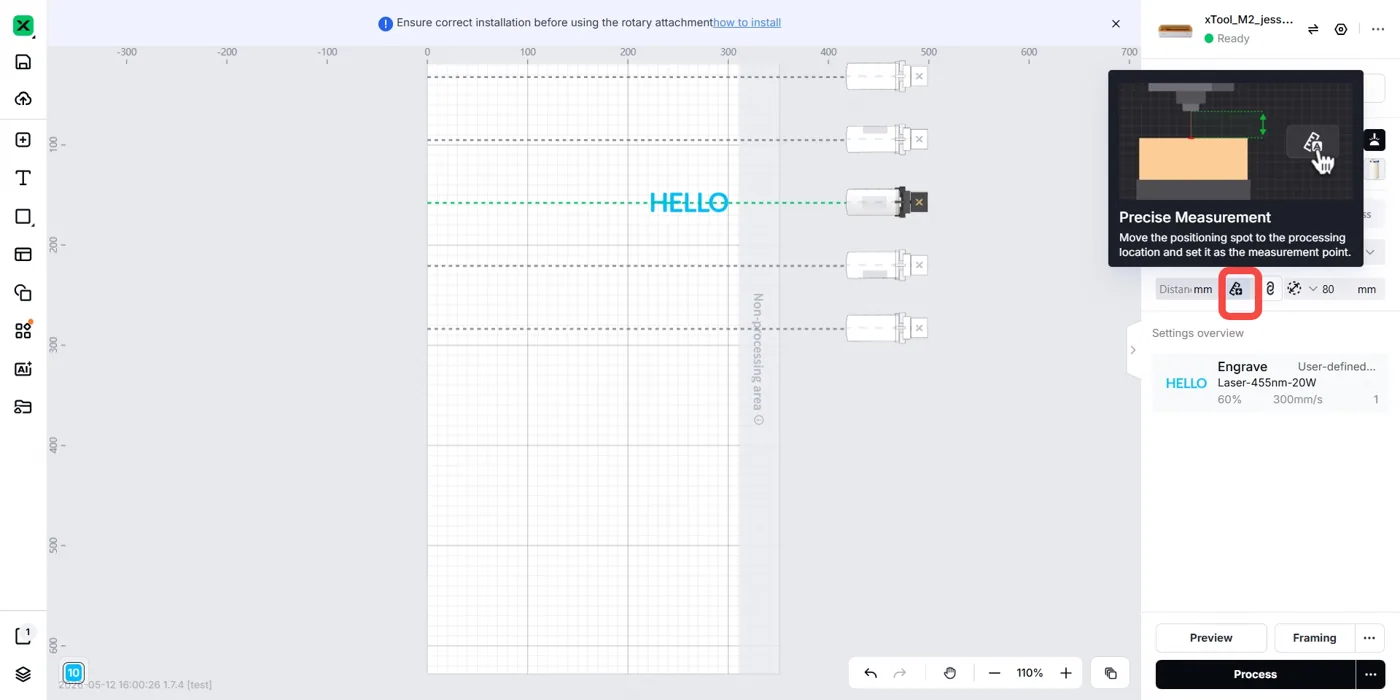

19. Si estás usando una pieza cilíndrica estándar o un anillo, haz clic en el icono Medición precisa bajo la pestaña Proceso normal.

20. Sigue las instrucciones en pantalla para mover el módulo láser y, a continuación, haz clic en Medir para realizar la medición precisa.

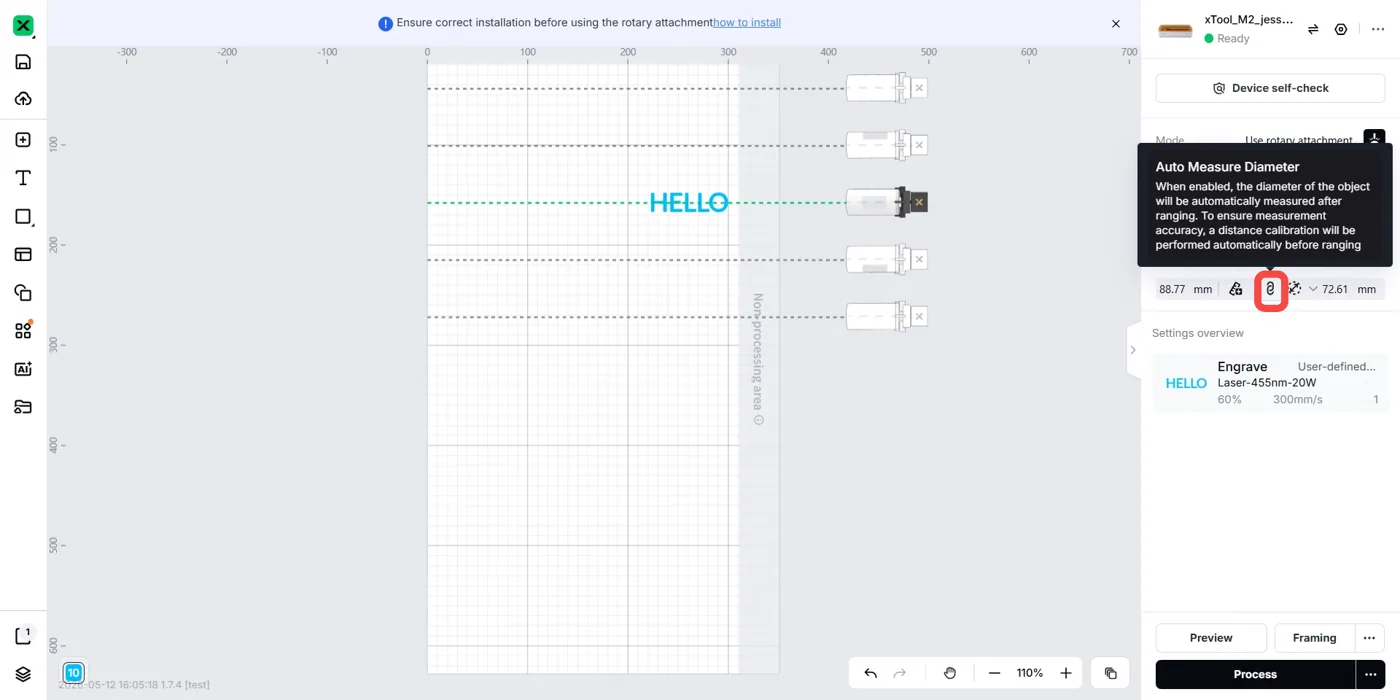

Nota: (1) Si el icono del recuadro rojo es como el que se muestra a continuación, el sistema medirá automáticamente el diámetro de la pieza mientras realiza la medición de distancia.

Si el diámetro de la pieza es ≤ 55 mm, no instales el módulo de soporte. De lo contrario, el módulo láser podría colisionar con el módulo de soporte durante el procesamiento.

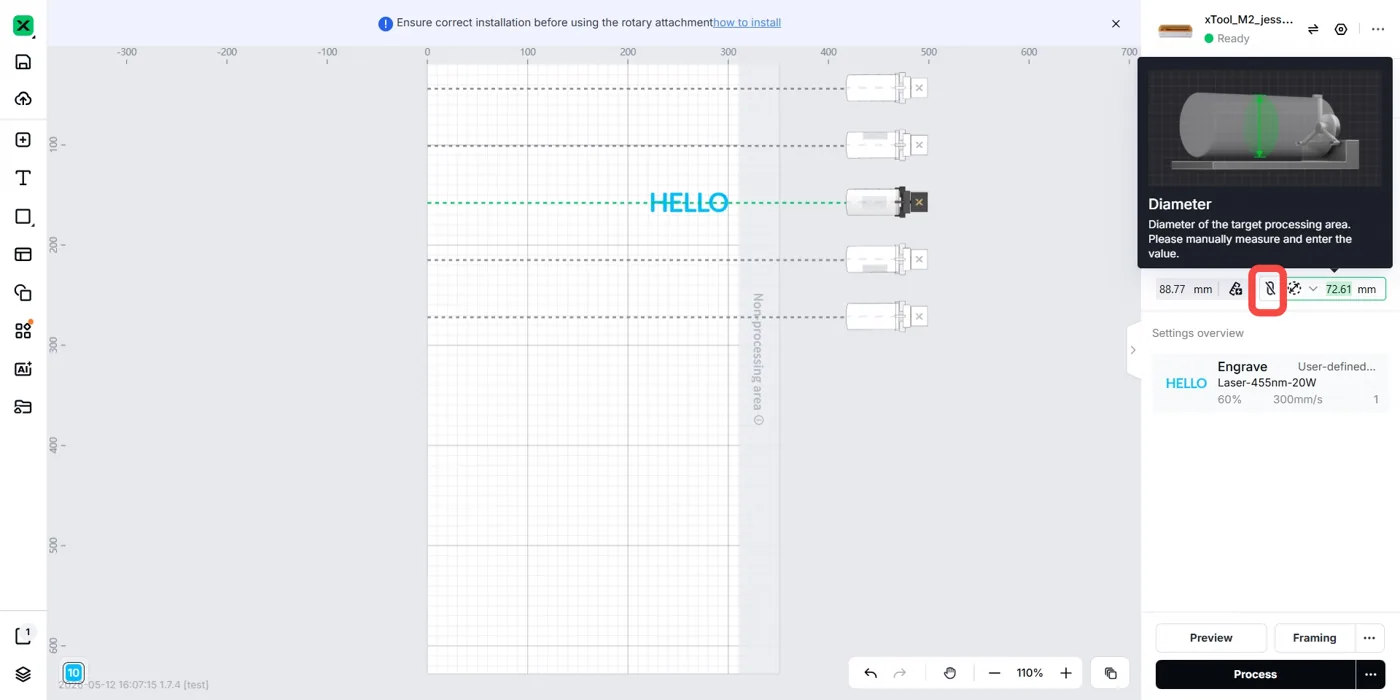

(2) Si el icono del recuadro rojo es como el que se muestra a continuación, deberás medir manualmente el diámetro de la pieza e introducirlo en el campo situado junto al icono.

Si el diámetro de la pieza es ≤ 55 mm, no instales el módulo de soporte. De lo contrario, el módulo láser podría colisionar con el módulo de soporte durante el procesamiento.

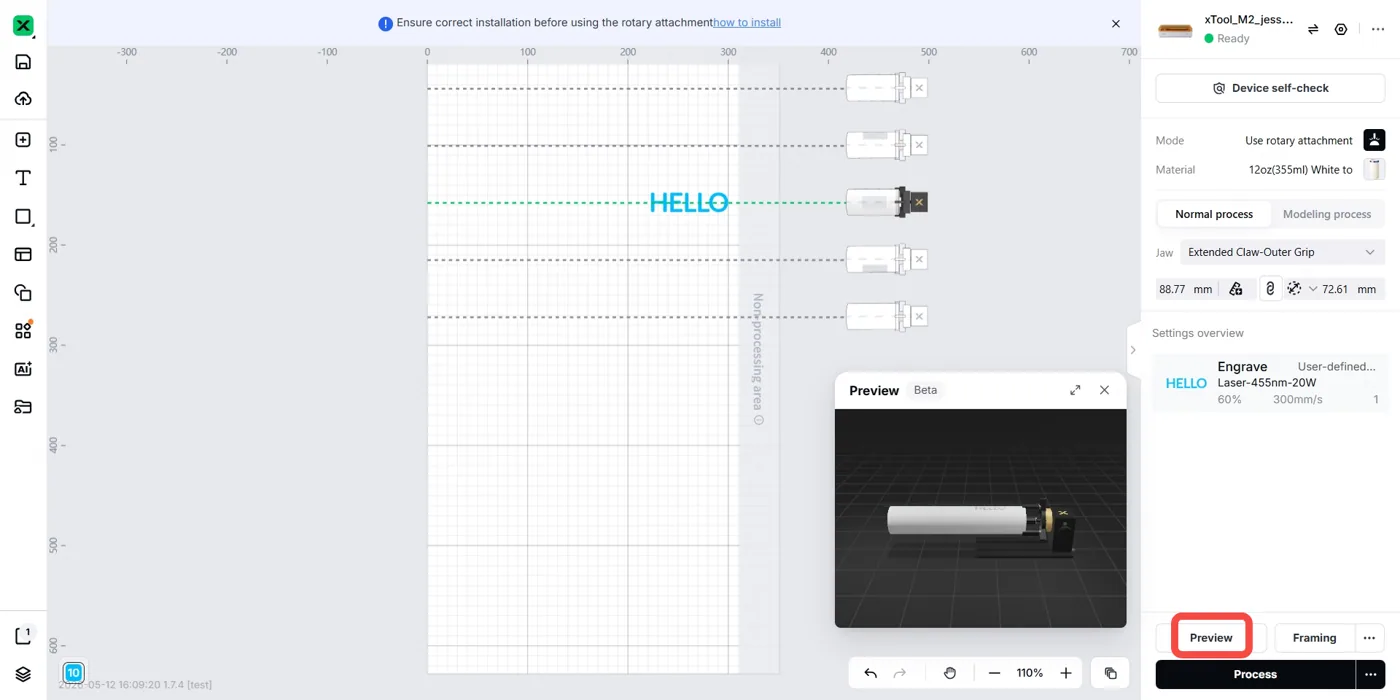

21. Haz clic en Vista previa para ver la posición del elemento de diseño sobre la pieza.

22. Haz clic en los «…» a la derecha de Encuadre para establecer la velocidad de encuadre.

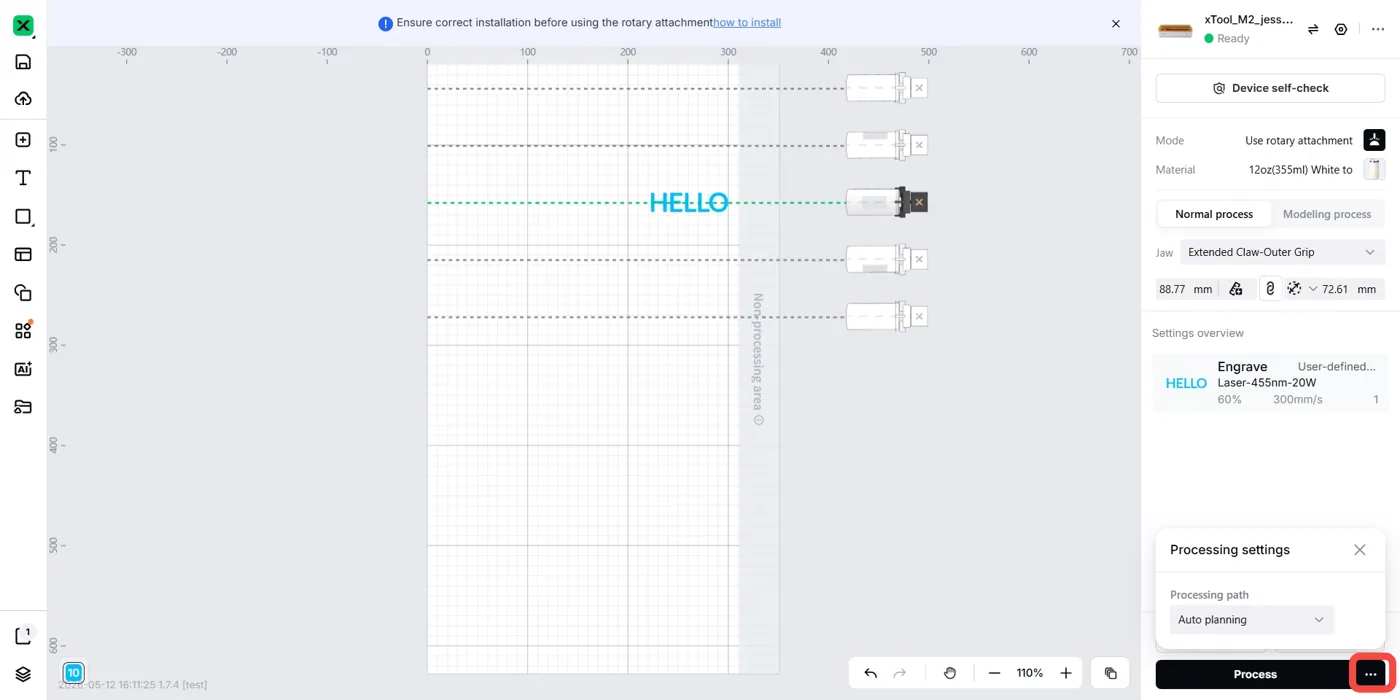

23. Haz clic en los «…» a la derecha de Procesar para establecer la trayectoria de procesamiento.

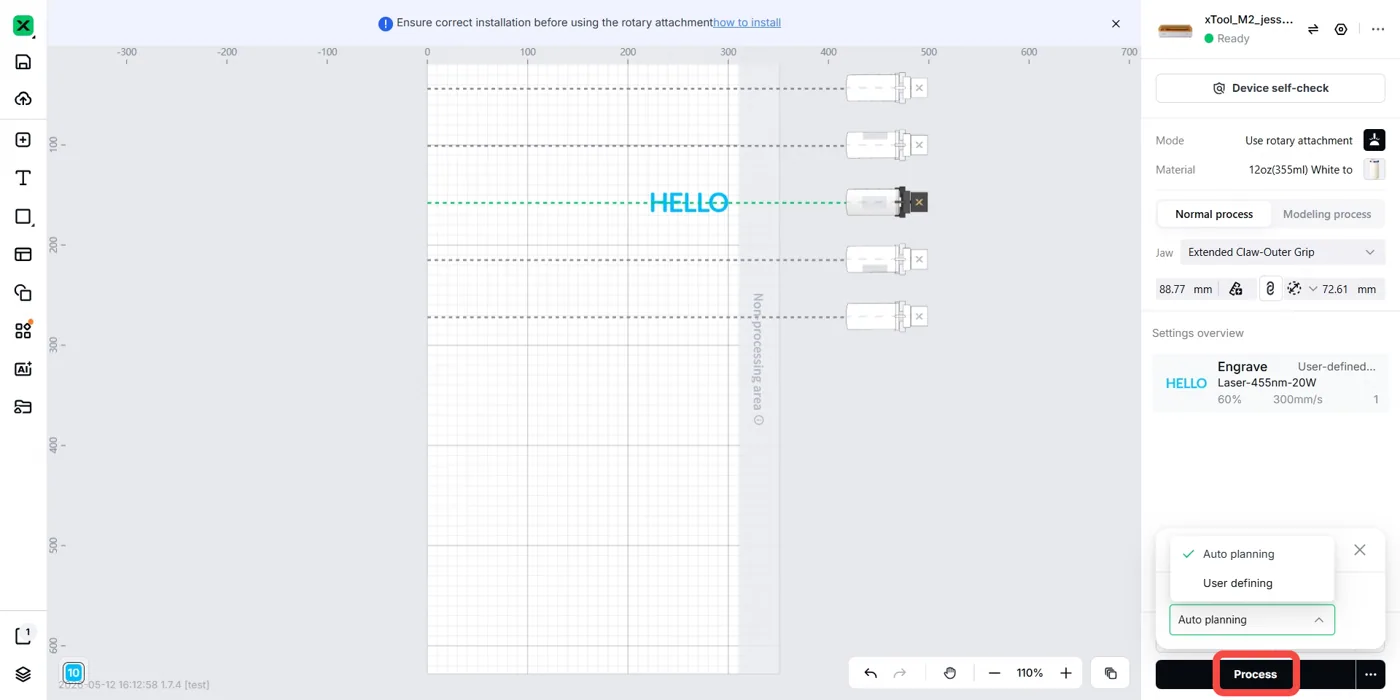

24. Haz clic en Procesar.

25. (Opcional) Haz clic en Vista previa de la trayectoria de procesamiento para ver la trayectoria de procesamiento.

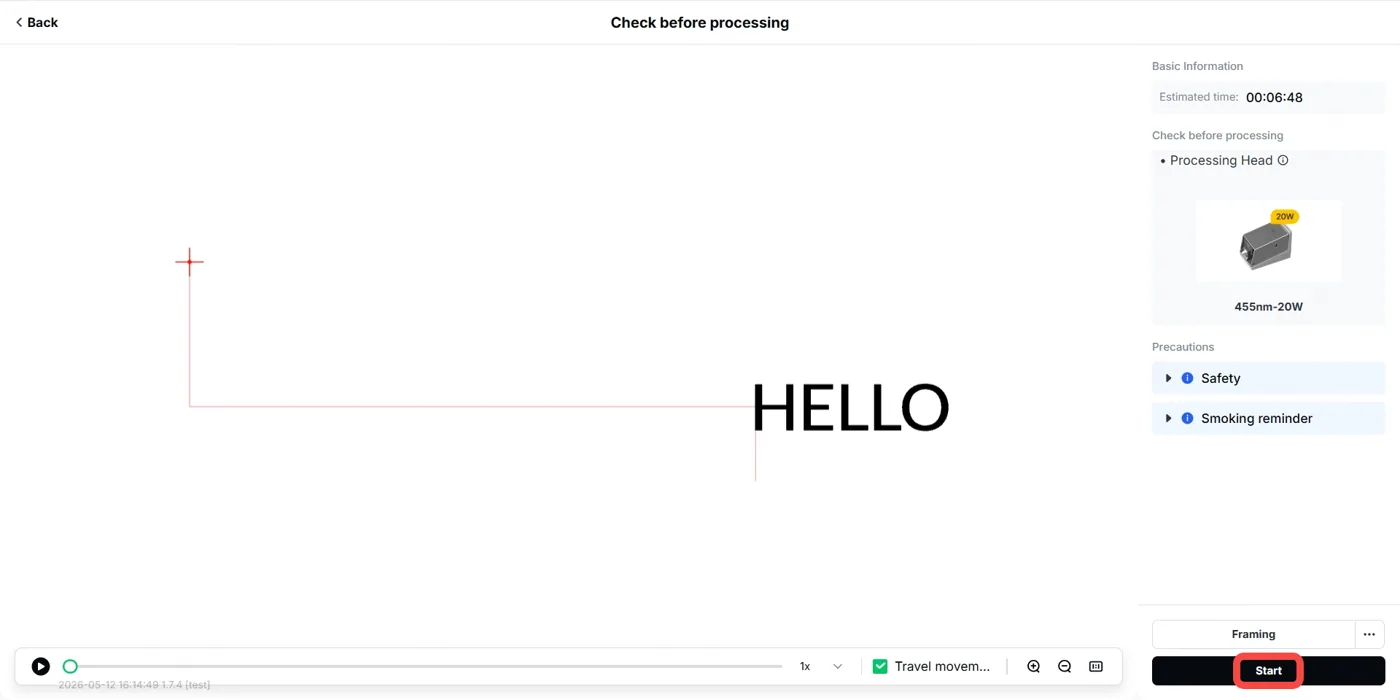

1. Haz clic en Iniciar.

27. Sigue las instrucciones en pantalla y pulsa el botón de la xTool M2 para iniciar el procesamiento.

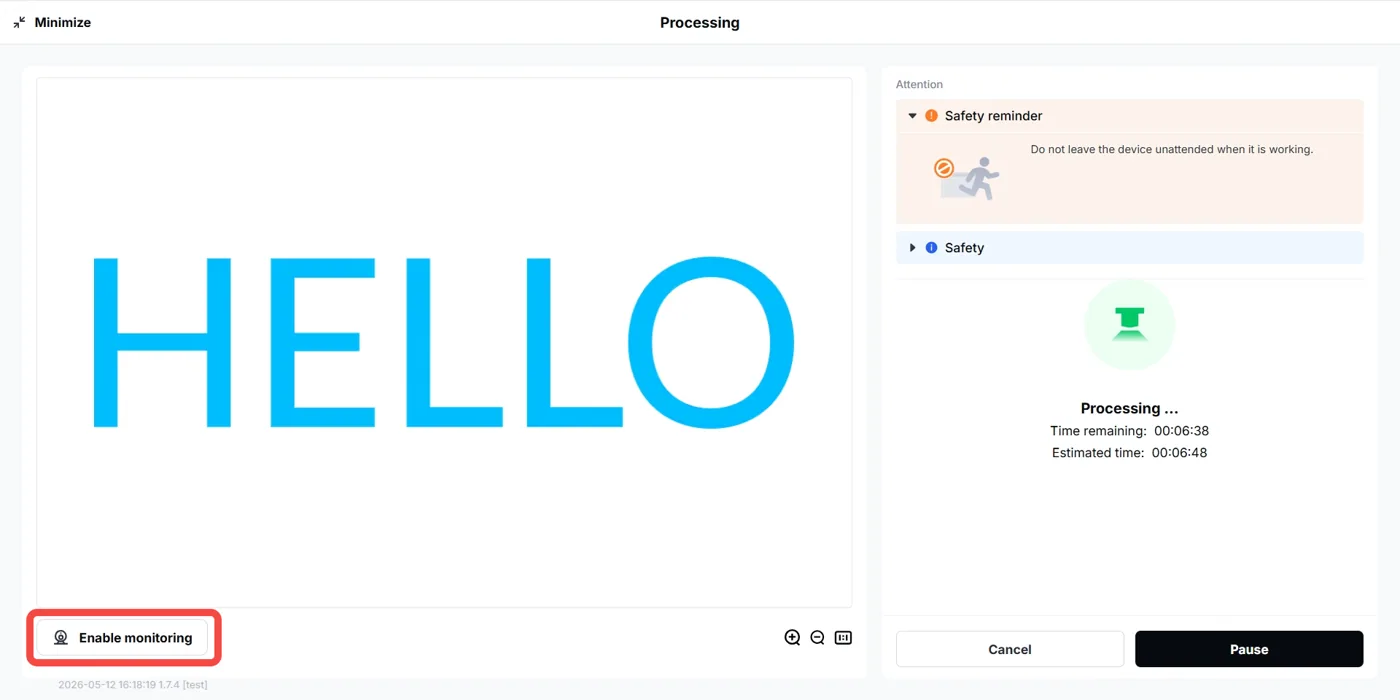

28. (Opcional) Durante el procesamiento, haz clic en Habilitar monitorización para ver el progreso en tiempo real.

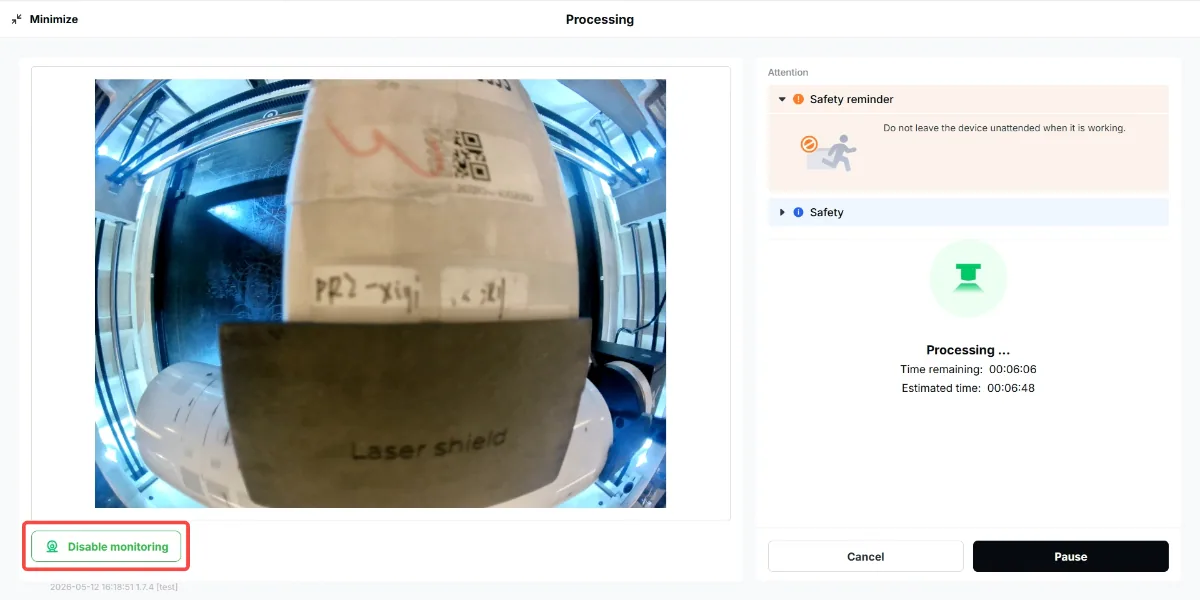

29. (Opcional) Si ya no quieres ver el progreso del procesamiento en tiempo real, haz clic en Deshabilitar monitorización.

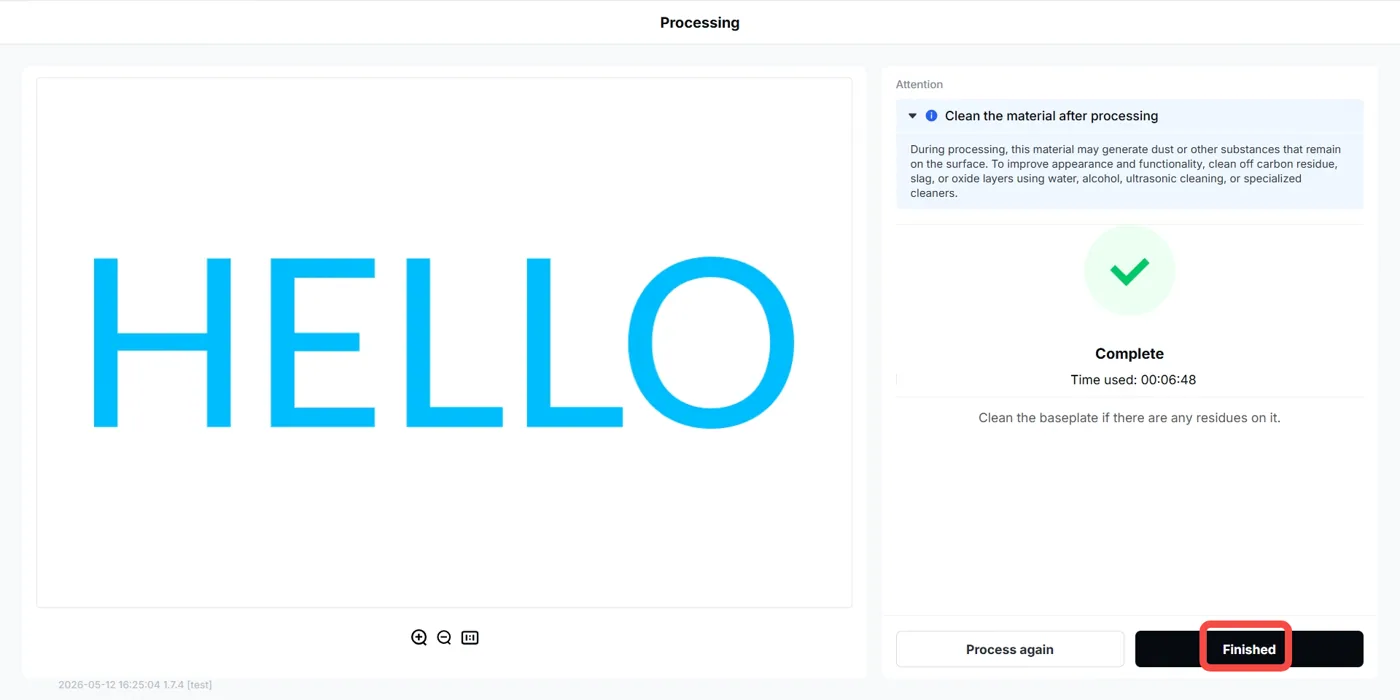

30. Una vez completado el procesamiento, haz clic en Finalizado para terminar el trabajo actual.
