Qué es la calibración del módulo de inyección

La calibración del módulo de inyección alinea la posición de impresión de inyección con el sistema de posicionamiento por cámara y la trayectoria de procesado del láser.

Una calibración correcta garantiza que los patrones impresos y los resultados del procesado láser queden alineados con precisión. Si la calibración falla, pueden producirse problemas como desplazamiento de impresión, desalineación o superposición inexacta.

Para más detalles sobre cómo calibrar la boquilla, consulta el Tutorial de calibración de posición del módulo de inyección de la xTool M2.

Posibles causas

La calibración puede fallar por uno o varios de los siguientes motivos:

• Mal estado de la boquilla: la boquilla puede estar sucia u obstruida.
• Material inadecuado: el material que se va a procesar está arrugado, torcido o se movió durante la impresión.
• Obstrucción mecánica: polvo, restos o resistencia mecánica afectan al movimiento del módulo de inyección.
• Componentes sucios o mal instalados: la boquilla, la lente de la cámara o componentes relacionados están mal instalados o contaminados.

Procedimiento de solución

Paso 1: Comprueba el patrón de verificación de la boquilla

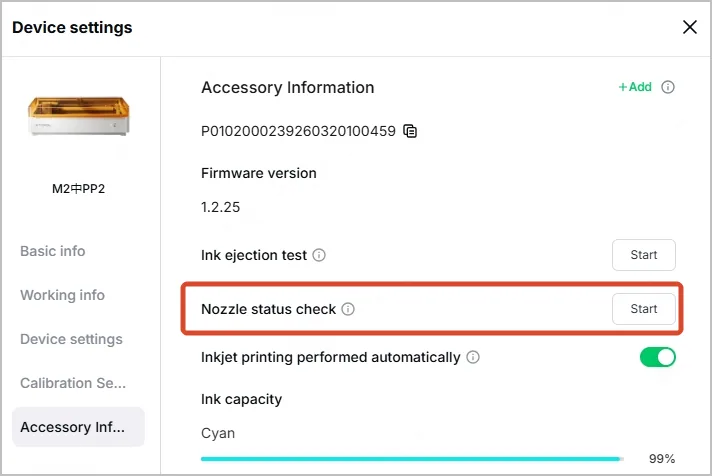

1. Consulta «Entender el patrón de verificación de la boquilla de tinta del módulo de inyección CMYK de la xTool M2» para comprobar el estado de la boquilla.
2. Si las líneas están borrosas, cortadas o descoloridas:
3. 1. Realiza primero una limpieza o mantenimiento de la boquilla.
   2. Vuelve a imprimir el patrón de verificación de la boquilla.
   3. 1.
   4. Ejecuta la calibración de nuevo.

Paso 2: Comprueba el material y su colocación

1. Asegúrate de que el material sea papel A5 estándar.
2. Asegúrate de que el papel esté colocado plano y bien sujeto con la cinta de carrocero.
3. Si el patrón de verificación de la boquilla está claramente torcido, sustituye el papel y ejecuta la calibración de nuevo.

Paso 3: Comprueba las guías

1. Apaga la xTool M2 y asegúrate de que las guías se puedan mover con suavidad de forma manual.
2. Limpia las guías si hay alguna obstrucción.
3. Ejecuta la calibración de nuevo.

Paso 4: Comprueba otros componentes clave del equipo

Inspecciona además lo siguiente:

• Si el módulo de inyección está instalado de forma segura
• Si la lente de la cámara está sucia
• Si existe alguna desalineación estructural en el equipo

Paso 5: Contacta con el soporte técnico de MDPI

Si el problema persiste después de completar los pasos anteriores, contacta con el soporte técnico de MDPI con la siguiente información:

• N.º de serie (SN) de la xTool M2 (en la parte trasera del equipo)
• Vídeo de todo el proceso de solución y sus resultados
• Registro de trabajo (work log) del software de xTool

¿Sigues teniendo problemas?

Si el problema persiste tras completar los pasos anteriores, envía una solicitud (ticket) mediante el botón «Enviar un ticket» en la sección «Ticket de ayuda» más abajo. El tiempo de respuesta estándar del servicio de atención al cliente de xTool es de un día laborable.

Para una resolución rápida, incluye los siguientes datos:

• Descripción del problema: una explicación detallada del problema observado.
• Prueba en vídeo: adjunta un vídeo que muestre el problema, cuando proceda.
• Solución realizada: cualquier paso de solución que ya hayas intentado, junto con sus resultados.

Esta información es fundamental para que los ingenieros de soporte técnico de xTool puedan prestar asistencia a tiempo.
