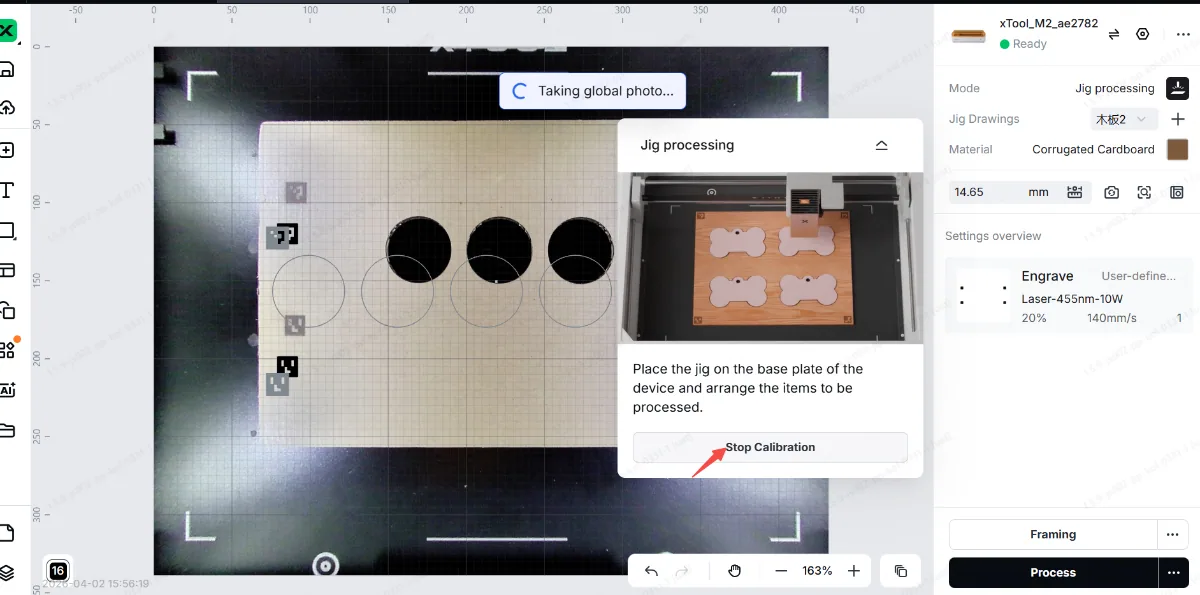

Cuando usas el procesamiento con plantilla (jig), los códigos ArUco se graban directamente en la plantilla durante el procesamiento. Los códigos ArUco contienen datos de coordenadas que te ayudan a posicionar la plantilla. Antes de procesar, el software debe calibrar los códigos ArUco de la plantilla, como se muestra en la figura siguiente.

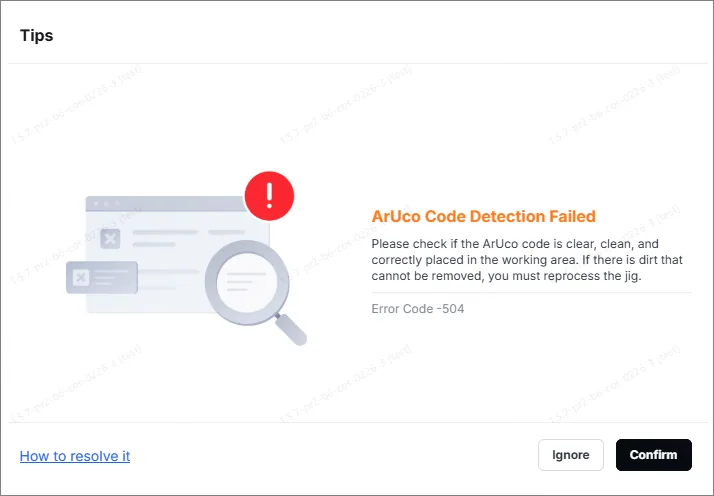

Si, tras la calibración, el software xTool Studio muestra una ventana emergente con el código de error «Detección de código ArUco fallida» (Código de error -504), consulta el artículo para resolver el problema.

Posibles causas

La cámara no detecta los códigos ArUco.

Procedimientos de resolución

1. Comprobar la versión del software y del firmware

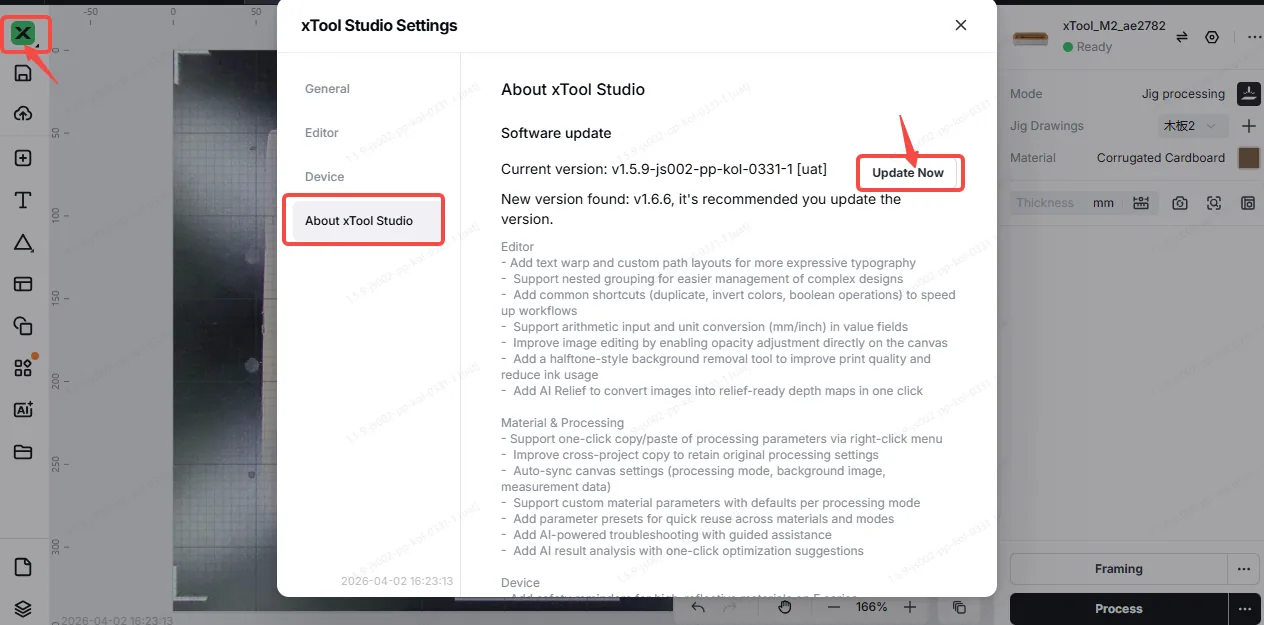

Comprueba que las versiones del software y del firmware sean las últimas. Si no lo son, haz clic en Buscar actualizaciones para actualizar.

Software:

Firmware:

2. Comprobar el estado del código ArUco

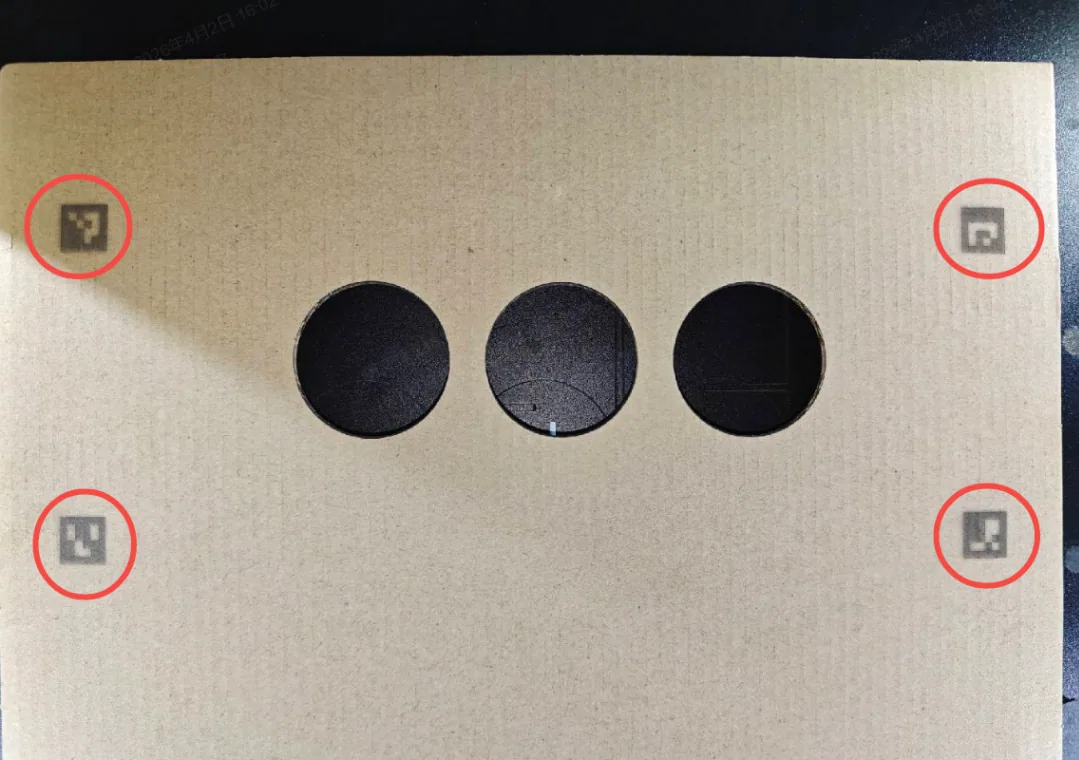

Comprueba que las superficies de los códigos ArUco estén limpias, sin obstrucciones y libres de desgaste severo o marcas de humo. Si hay alguna contaminación, crea una plantilla nueva.

3. Comprobar la posición de los códigos ArUco

Comprueba que el código ArUco esté correctamente posicionado dentro del campo de visión de la cámara, sin sobrepasar los límites ni estar obstruido.

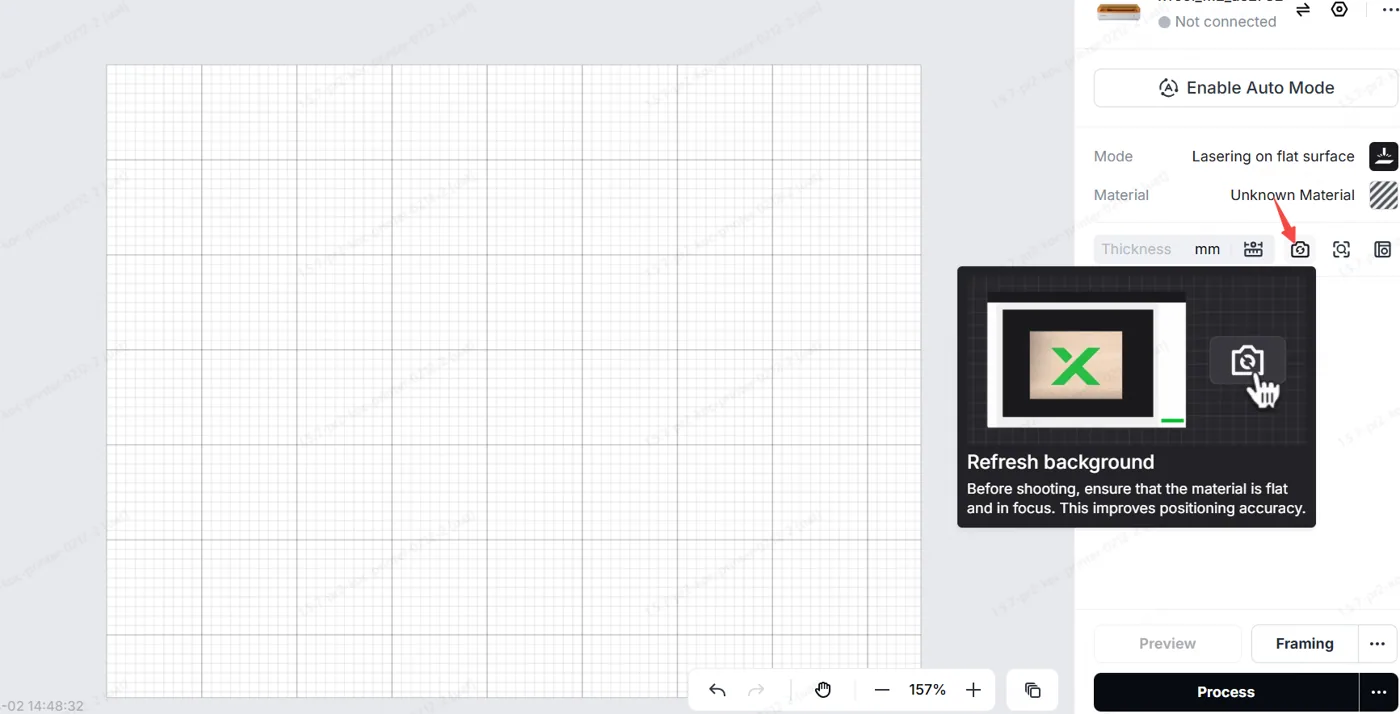

Puedes hacer clic en Actualizar fondo en el software y luego comprobar en el lienzo si el código ArUco está dentro del área de procesamiento visible.

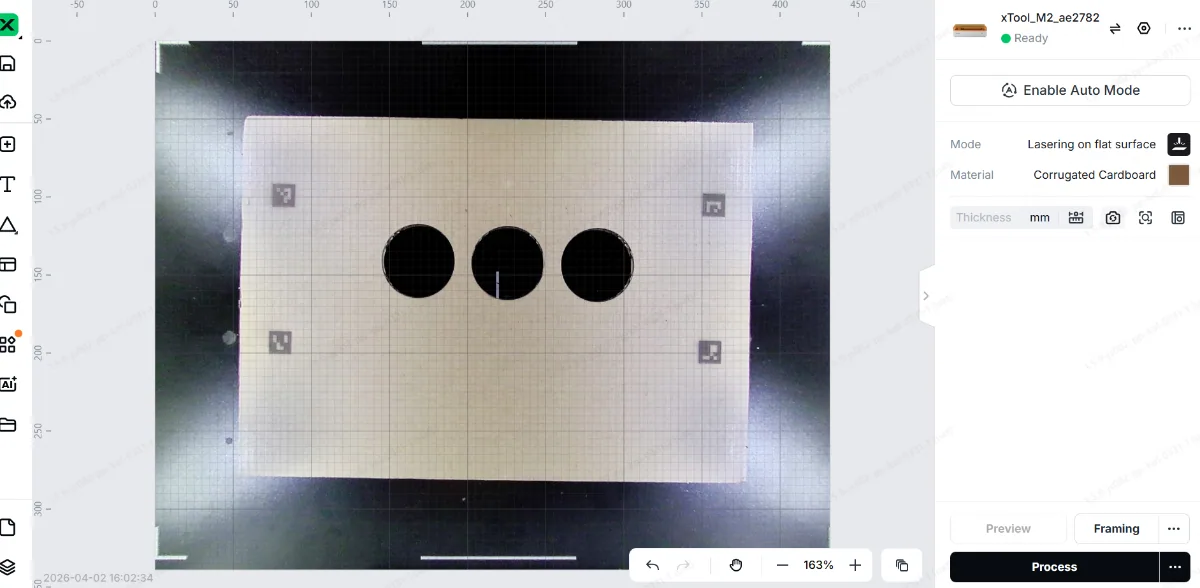

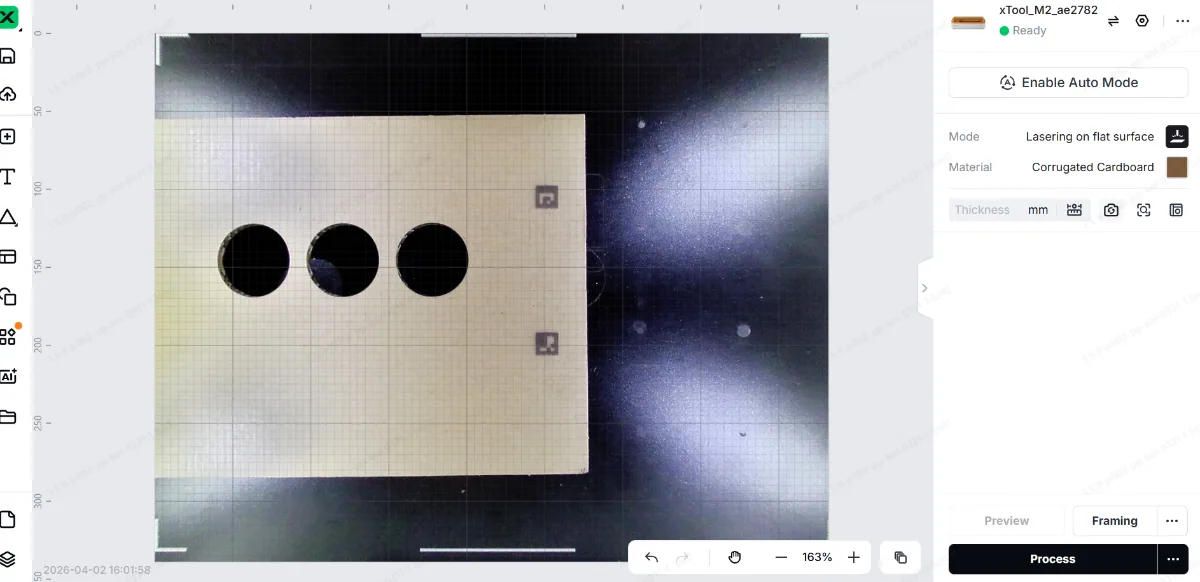

Resultado incorrecto:

Resultado correcto:

4. Calibrar la plantilla de nuevo

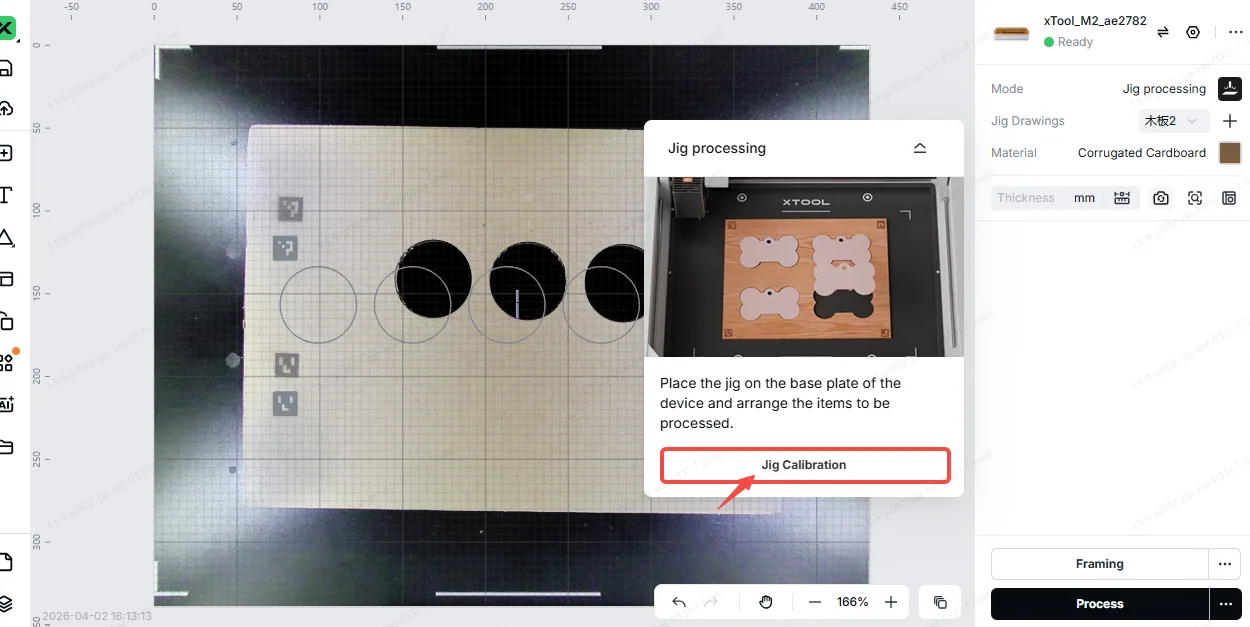

Si compruebas y confirmas que el código ArUco no está sucio y que la plantilla está dentro del área de procesamiento, haz clic en Calibración de plantilla de nuevo.

¿Sigues teniendo problemas?

Si el problema persiste tras completar los pasos anteriores, contacta con el soporte técnico de MDPI.

Para una resolución rápida, incluye los siguientes datos:

• Versión del software: La versión del software de xTool Studio que usas.
• Prueba en vídeo: Adjunta un vídeo que muestre el problema, cuando proceda.
• La foto de colocación del código ArUco
• Información del dispositivo: Sigue los pasos para exportar el registro de trabajo.

Esta información es fundamental para que los técnicos de soporte puedan prestar asistencia a tiempo.
