Guía de inicio rápido del xTool Rotary Attachment 3 Lite (RA3 Lite)

Enlaces al tutorial en vídeo y al artículo para usar el xTool M2 con el RA3 Lite

Vídeo

Artículo: Usar el xTool Rotary Attachment 3 Lite con el xTool M2

Precauciones de seguridad

• El producto incorpora un diseño magnético de liberación rápida. No coloques la mano entre las piezas magnéticas durante el uso para evitar pillarte los dedos. También existe riesgo de pinzamiento al ensamblar los distintos módulos, al girar el plato de mordazas y al ajustar el módulo de potencia y el módulo de soporte.
• Mantén el producto alejado de los niños.
• Limpia el producto con un paño seco.

Nota: Haz clic para consultar las instrucciones de seguridad multiidioma.

Lista de artículos

Desembala el xTool Rotary Attachment 3 Lite y comprueba los artículos que contiene el paquete. Si detectas que falta algún artículo o que está roto, contacta con el soporte técnico de MDPI para la atención posventa.

Usar el xTool Rotary Attachment 3 Lite

Preparativos

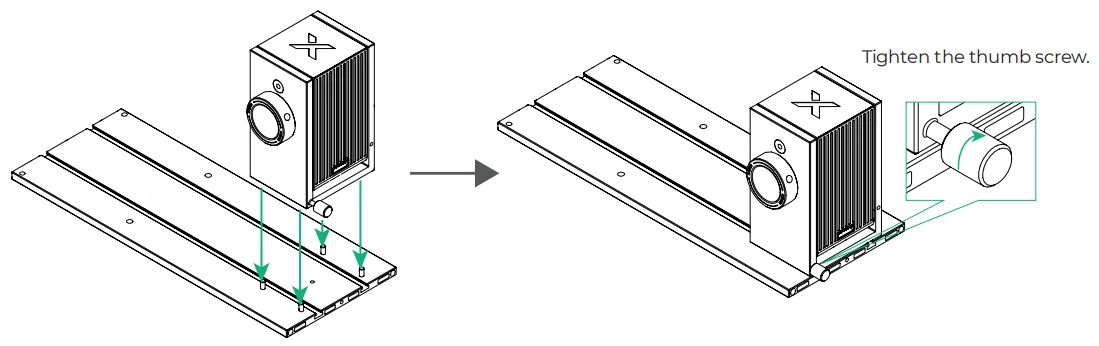

1. Fija el módulo de potencia sobre la placa base principal.

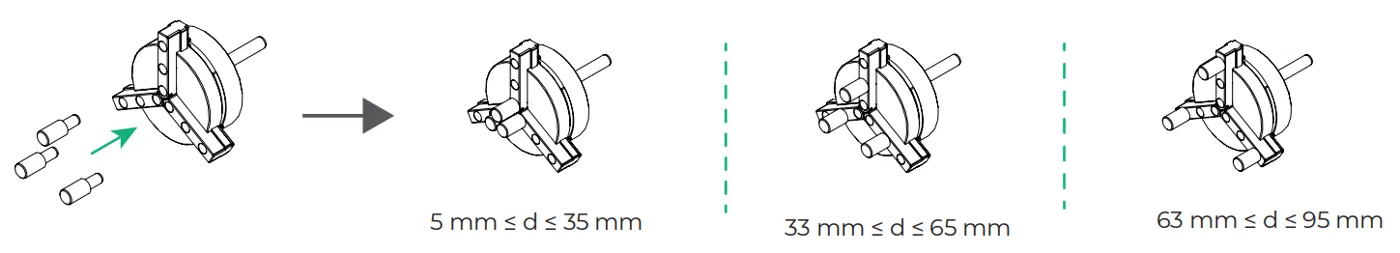

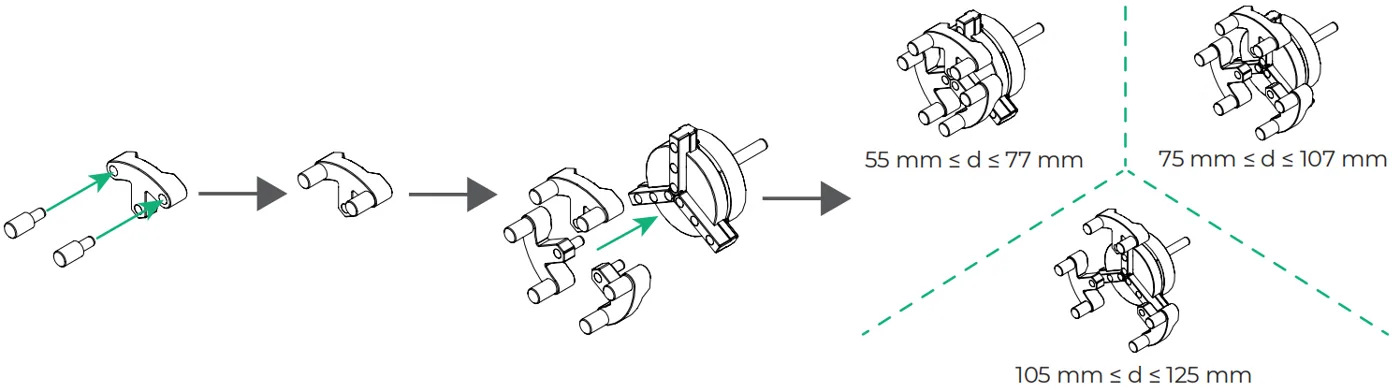

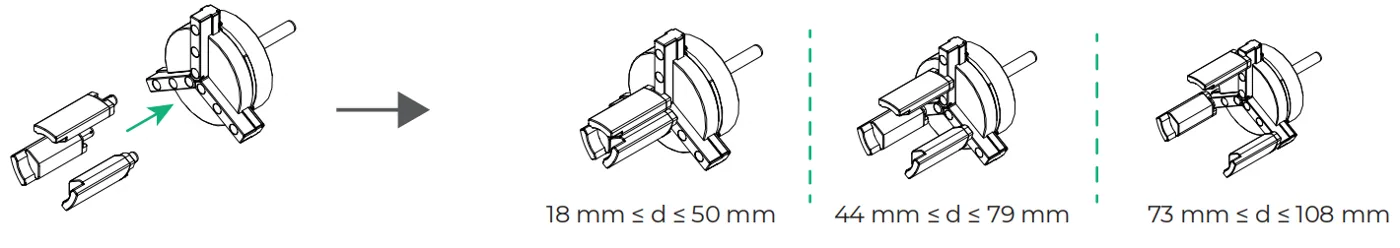

2. Ensambla los componentes del plato de mordazas.

• Método 1: Adecuado para procesar piezas rotativas comunes

• Método 2: Adecuado para procesar piezas rotativas grandes o de superficie lisa

• Método 3: Adecuado para procesar piezas rotativas pequeñas o ligeras

Procesar objetos cilíndricos

1. Coloca la pieza sobre una mesa. Apoya el plato de mordazas contra la pieza como se muestra en la ilustración, con las mordazas rodeando el exterior de la pieza.

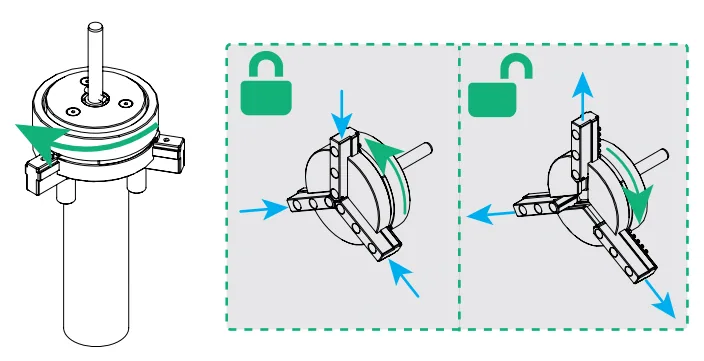

2. Gira el pomo para fijar la pieza.

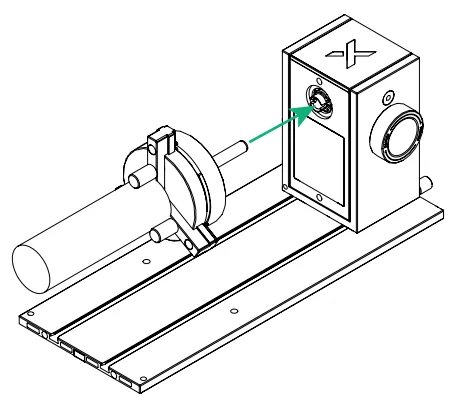

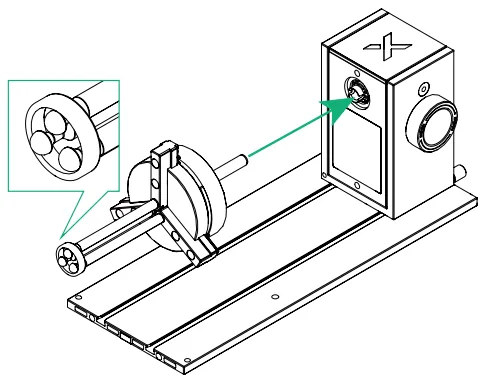

3. Inserta los componentes del plato de mordazas en el módulo de potencia.

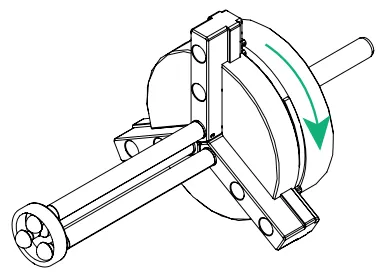

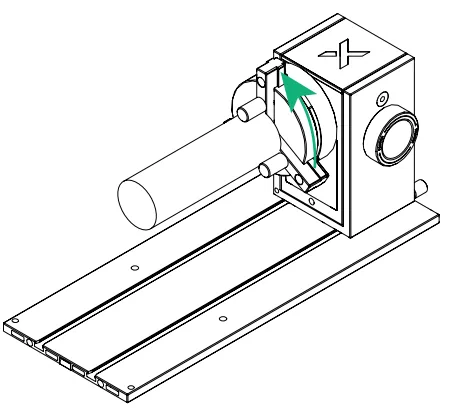

4. Gira los componentes del plato de mordazas hasta que oigas un clic.

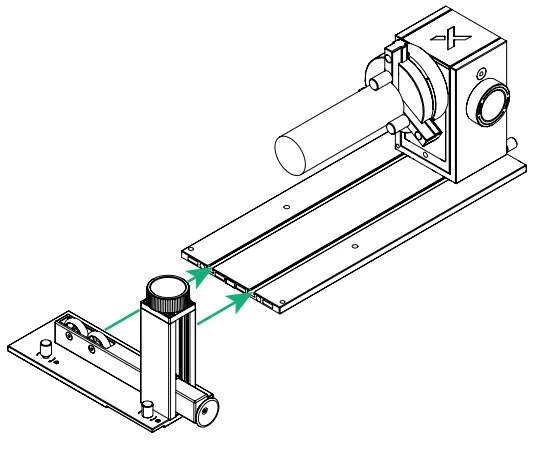

5. Desliza el módulo de soporte dentro de la placa base principal.

Nota: Si el diámetro de la pieza es ≤ 55 mm, se recomienda no instalar el módulo de soporte. De lo contrario, el módulo láser podría colisionar con el módulo de soporte durante el procesamiento.

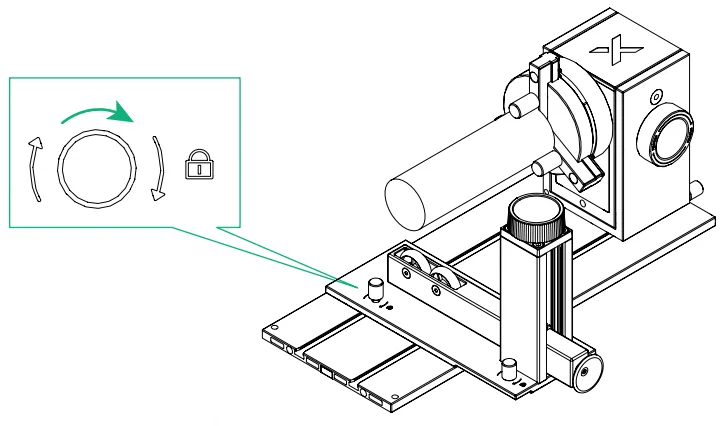

6. Gira el pomo en el sentido de las agujas del reloj para mantener el módulo de soporte en posición.

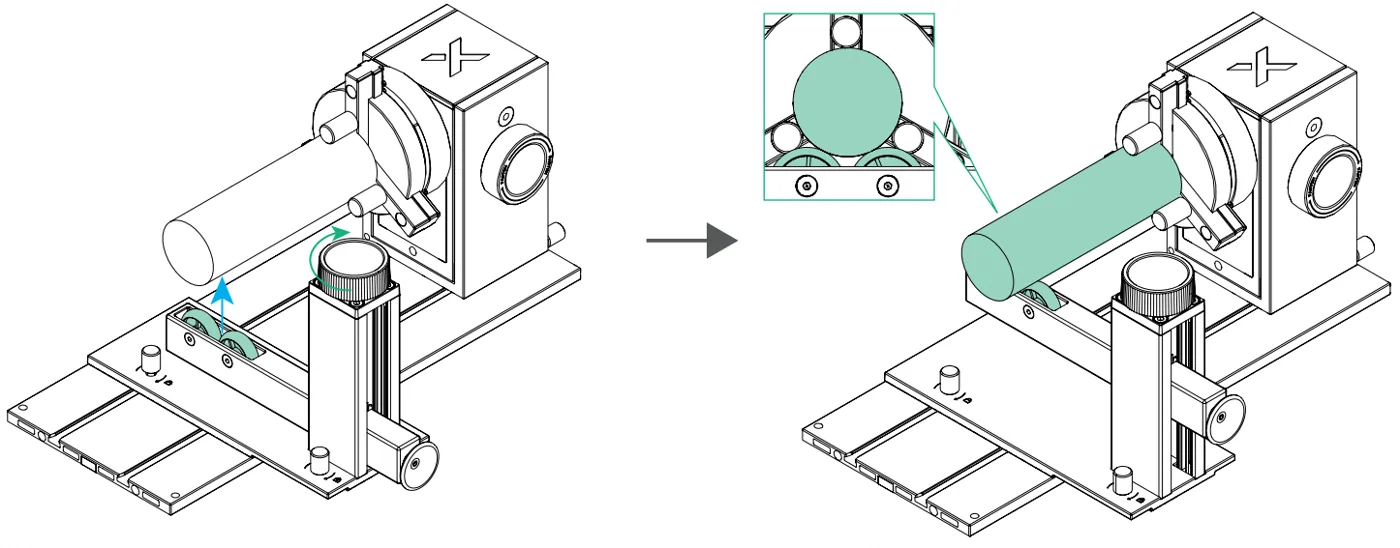

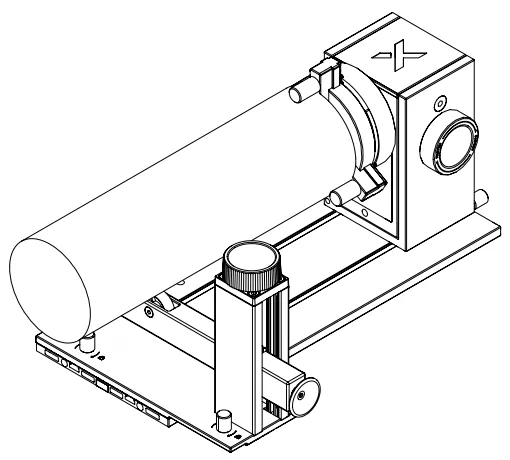

7. Gira el pomo para ajustar la altura de las dos ruedas del módulo de soporte hasta que toquen la pieza.

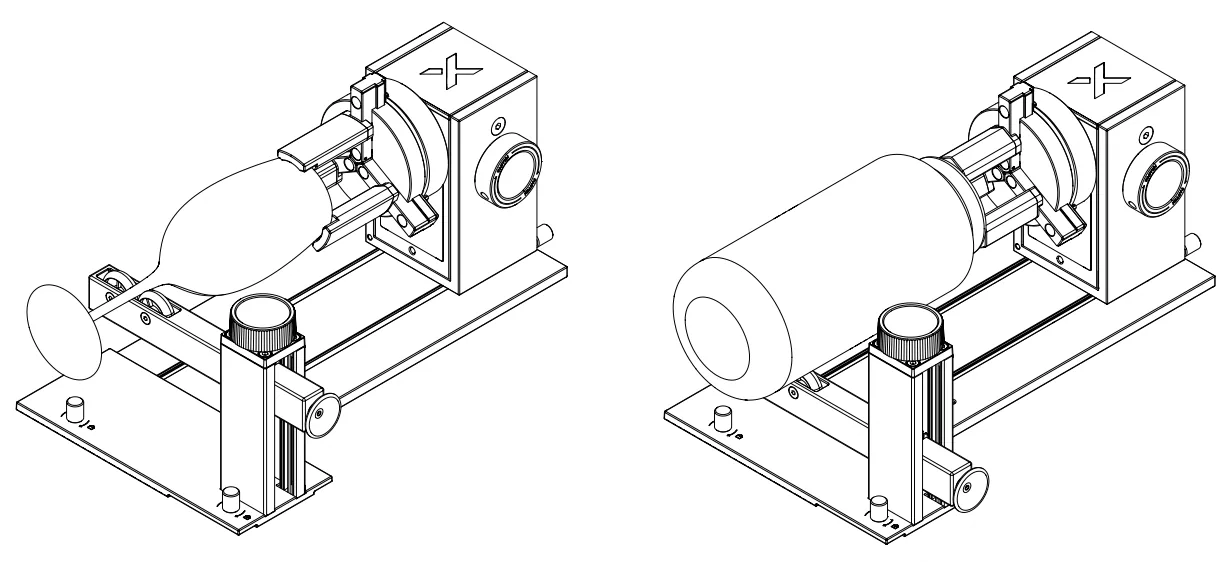

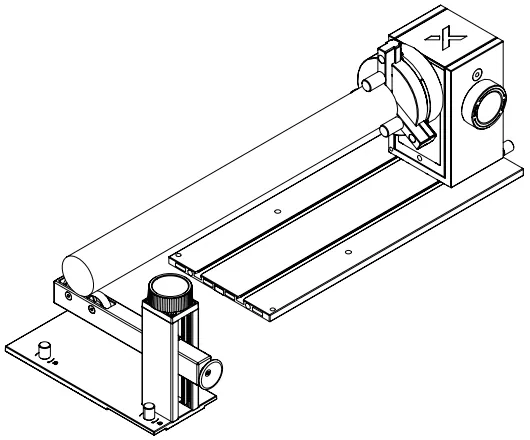

Nota: Si la pieza es larga, hay dos formas de usar el módulo de soporte.

Método 1: Desliza el módulo de soporte dentro de la placa base principal y mantenlo en posición

Método 2: Coloca el módulo de soporte fuera de la placa base principal

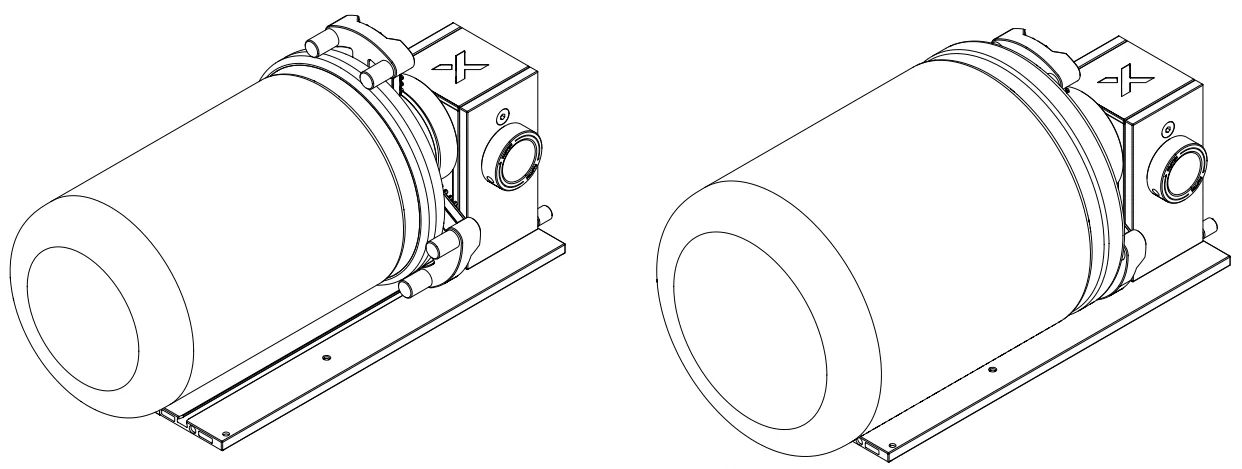

A continuación se muestran escenarios de aplicación comunes para el uso de las mordazas extendidas, así como para el uso simultáneo de las mordazas cilíndricas y las mordazas en forma de T.

• Mordazas extendidas: Principalmente adecuadas para procesar piezas rotativas con un diámetro inferior a 80 mm. Se recomienda montar las mordazas extendidas en los orificios centrales o en los más internos del plato de mordazas.

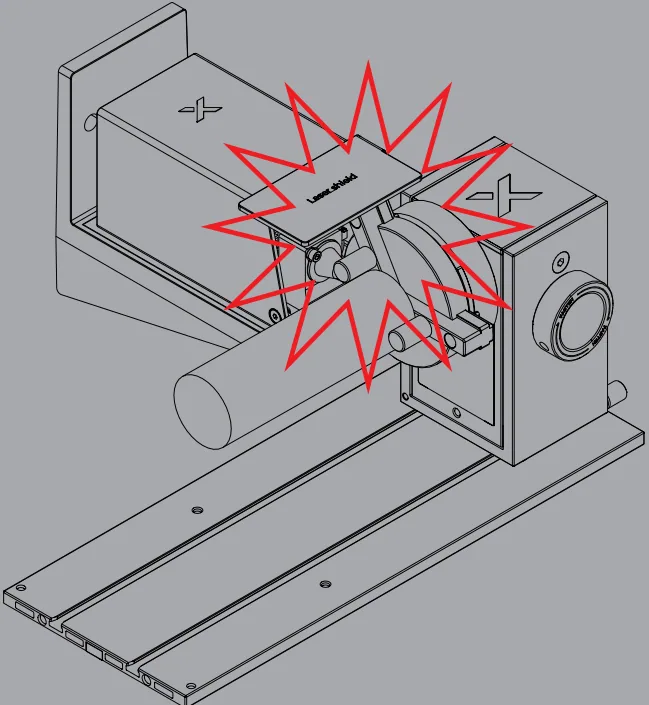

Advertencia: Si se montan otras mordazas en los orificios centrales o en los más internos del plato de mordazas, el módulo láser podría colisionar con el plato de mordazas u otros componentes durante el procesamiento.

• Mordazas cilíndricas + mordazas en forma de T: Se recomienda montarlas en los orificios más externos del plato de mordazas.

Procesar objetos esféricos

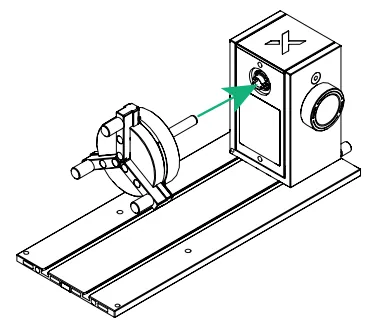

1. Inserta los componentes ensamblados del plato de mordazas en el módulo de potencia.

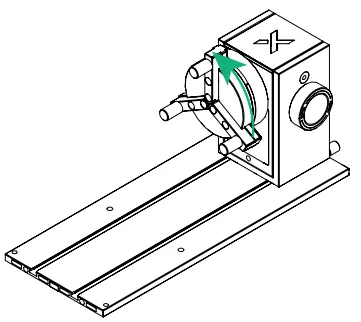

2. Gira los componentes del plato de mordazas hasta que oigas un clic.

3. Apoya un lado de la pieza contra las mordazas.

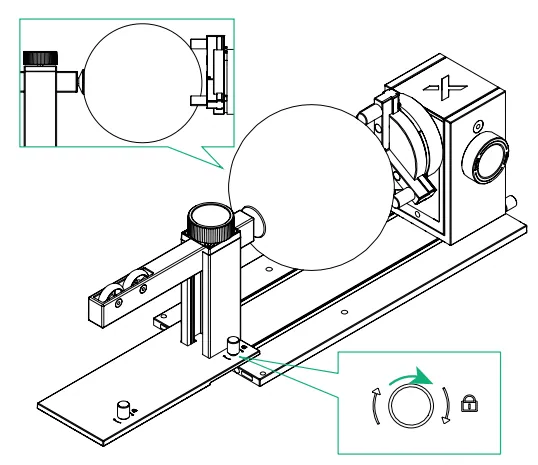

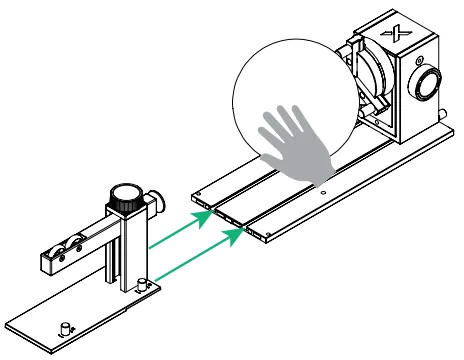

4. Desliza el módulo de soporte dentro de la placa base principal, con su embocadura acampanada apoyada contra el otro lado de la pieza.

5. Gira el pomo en el sentido de las agujas del reloj para mantener el módulo de soporte en posición.

Procesar anillos

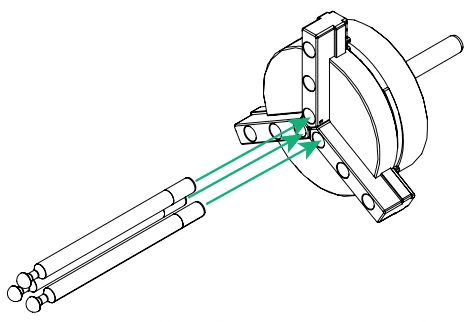

1. Instala los componentes de espárrago.

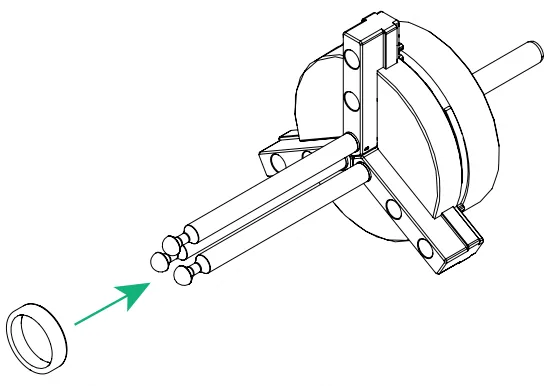

2. Coloca el anillo sobre los componentes de espárrago.

3. Gira el pomo para fijar el anillo.

4. Inserta el plato de mordazas en el módulo de potencia.

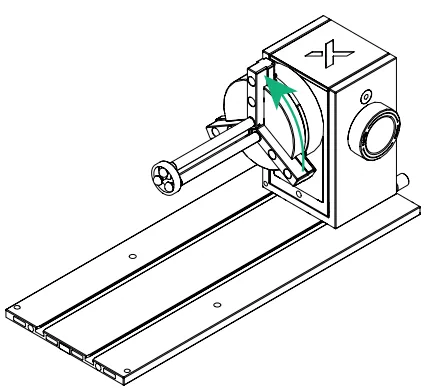

5. Gira el plato de mordazas hasta que oigas un clic.

Usar con el xTool M2

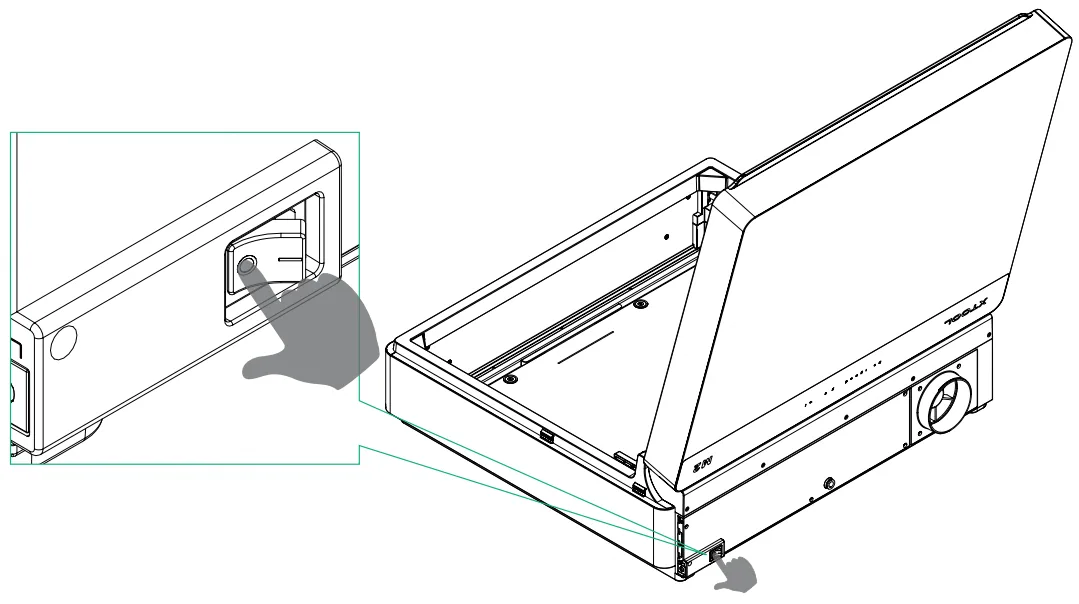

1. Pulsa el interruptor de encendido del xTool M2 para apagar el dispositivo.

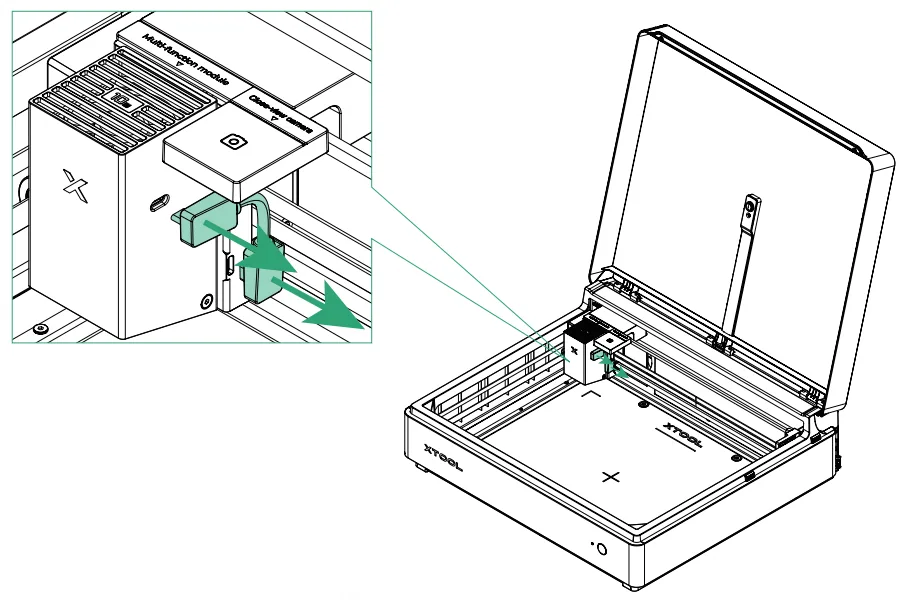

2. Retira el cable de conexión del módulo.

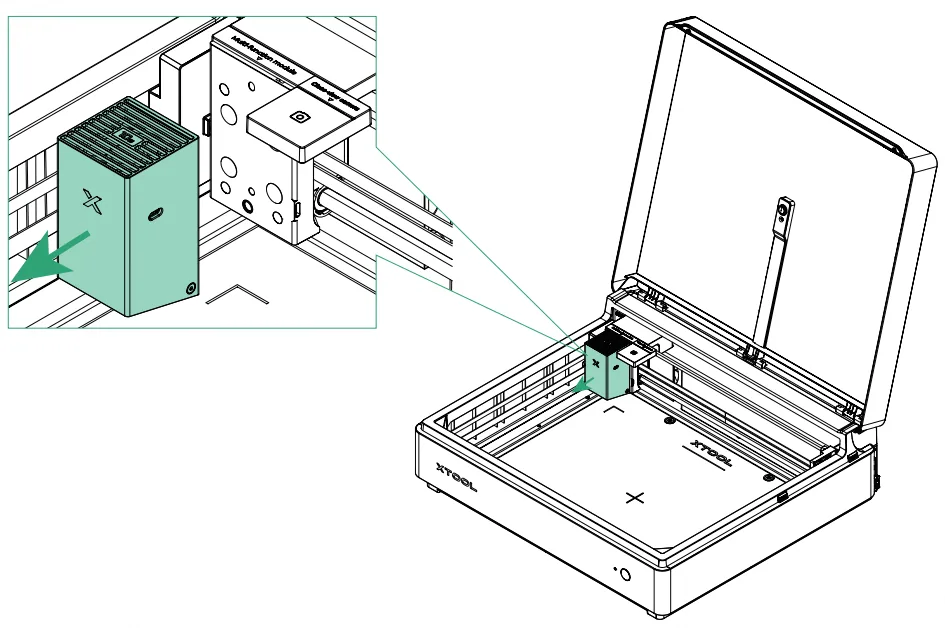

3. Retira el módulo láser.

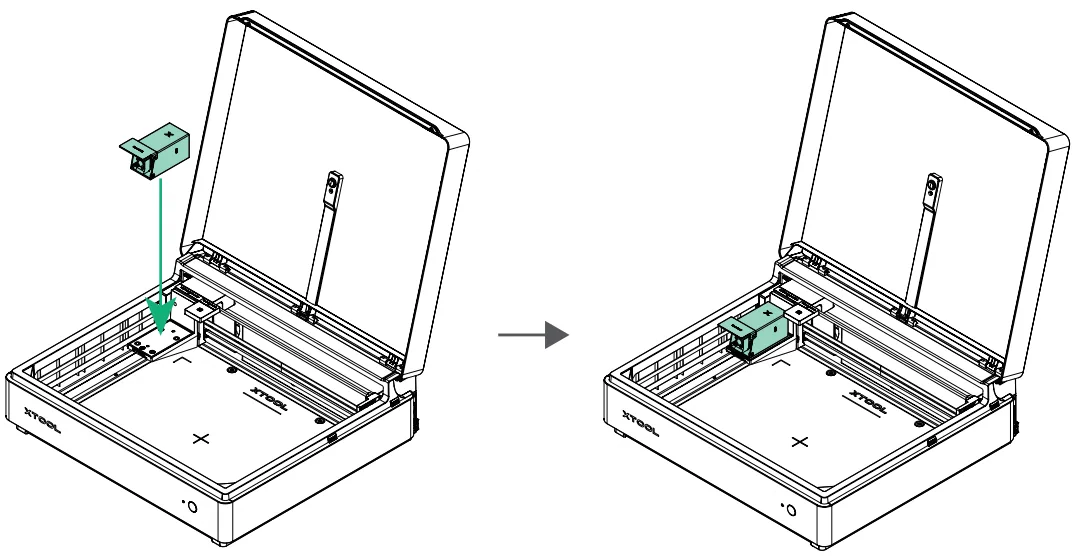

4. Acopla el soporte de emisión láser horizontal al soporte del módulo multifunción.

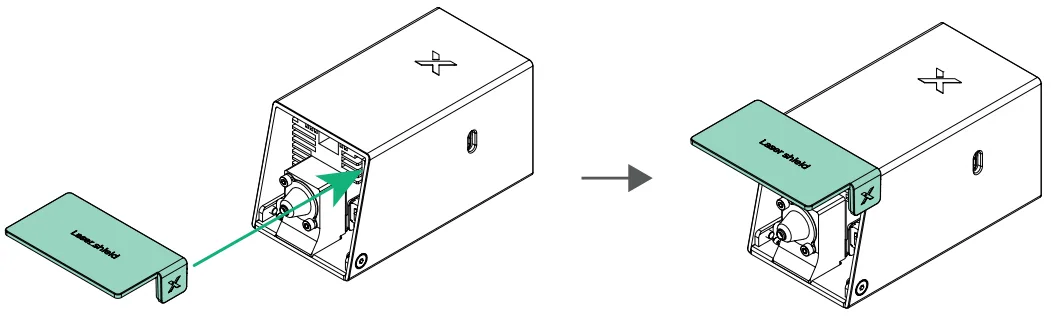

5. Instala el protector del láser en el módulo láser.

Nota: Para el módulo láser de 10 W o 20 W, instala el protector del láser como se muestra en la ilustración. Para el módulo láser de 3 W, no es necesario instalar el protector del láser.

6. Acopla el módulo láser al soporte de emisión láser horizontal.

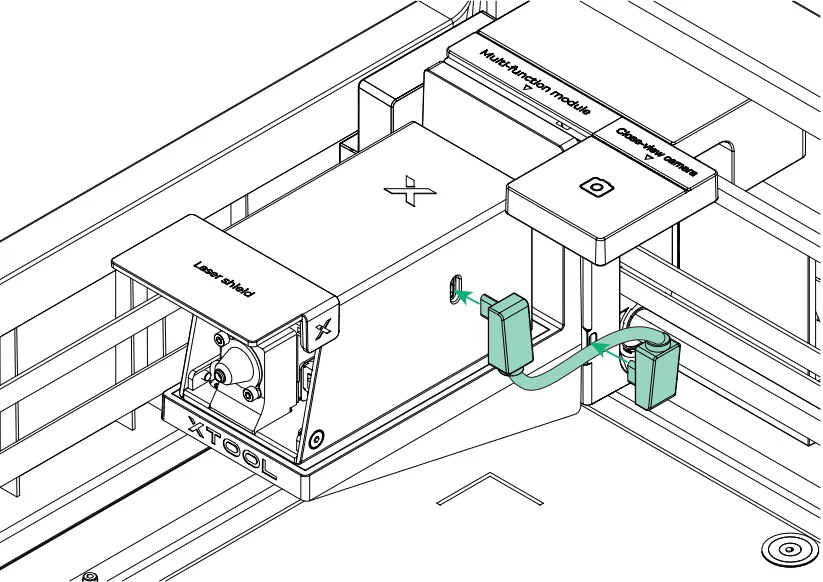

7. Conecta el módulo láser al dispositivo mediante el cable de conexión del módulo.

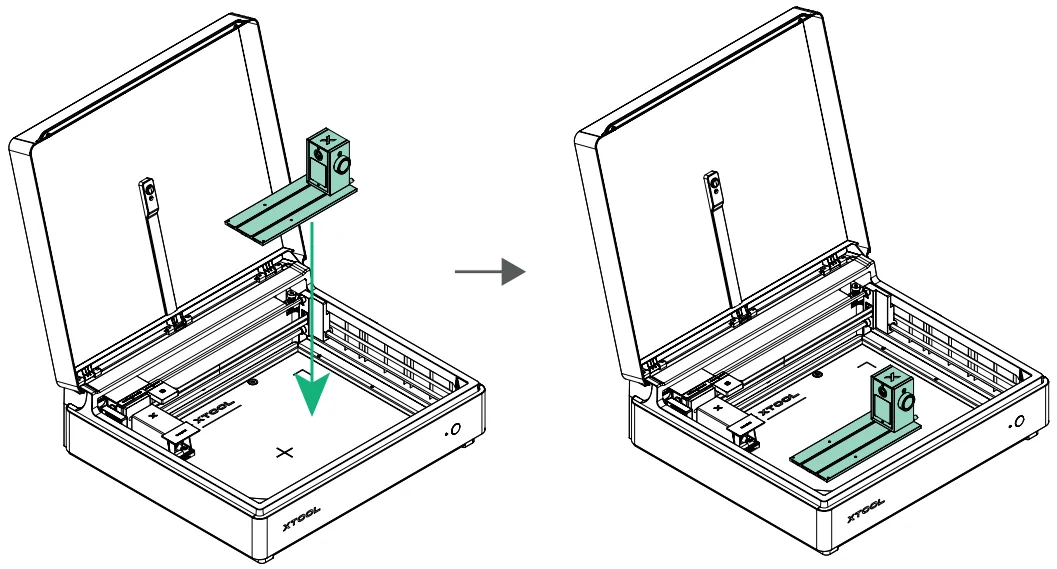

8. Coloca el módulo de potencia y la placa base principal ensamblados cerca del centro del dispositivo.

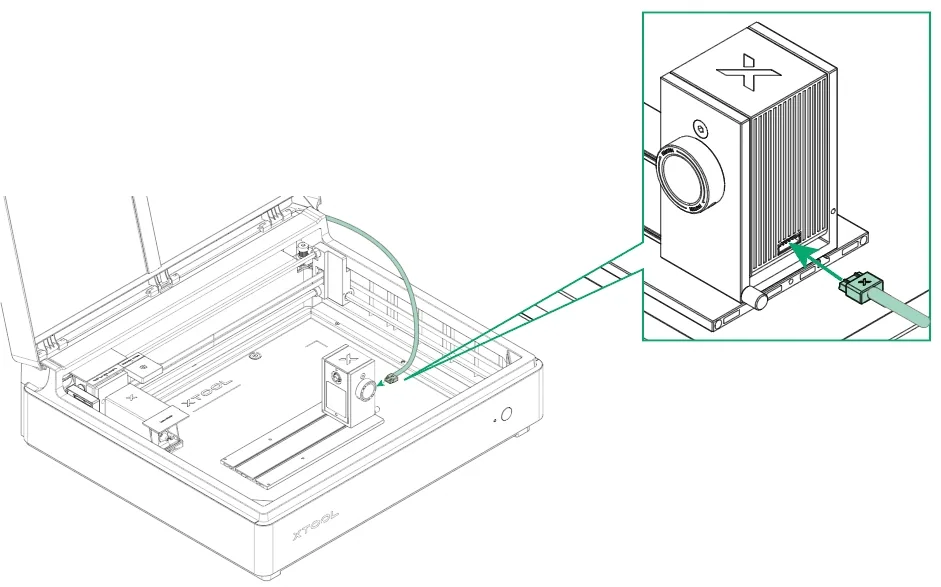

9. Inserta un extremo del cable de conexión del dispositivo en el puerto de la parte trasera del módulo de potencia.

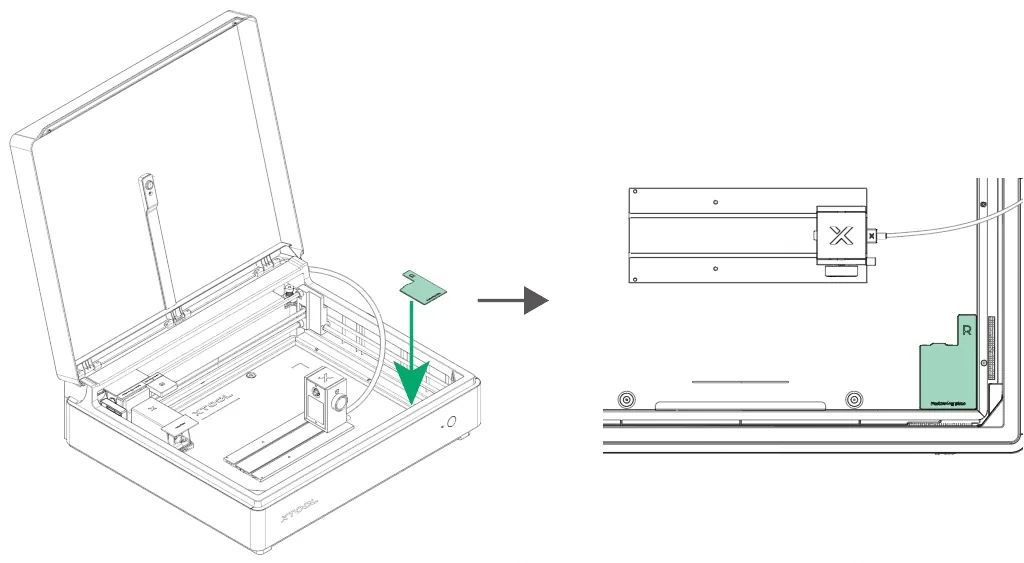

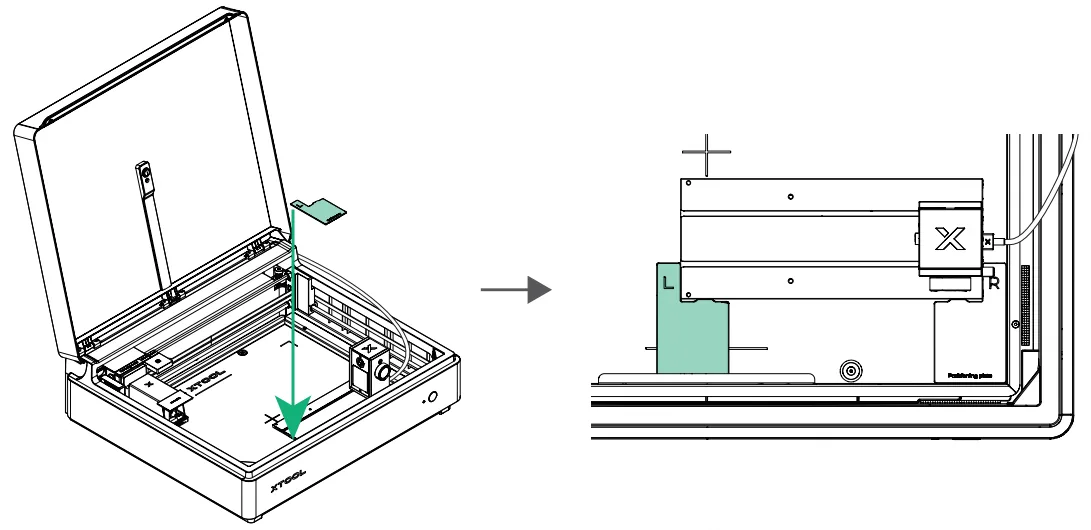

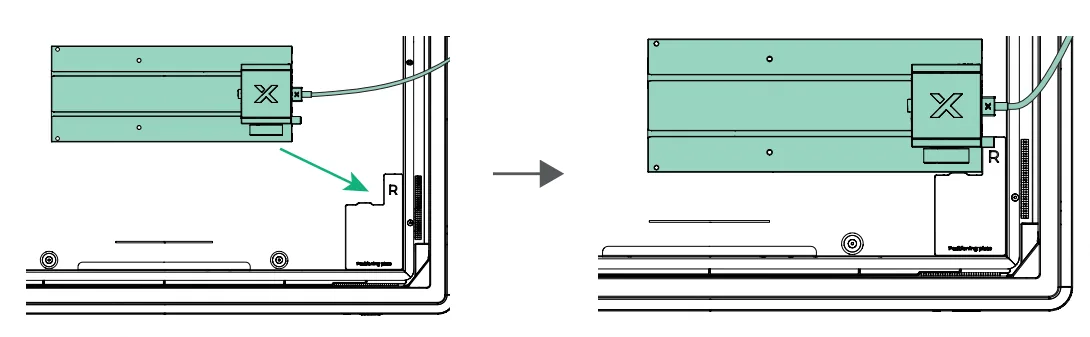

10. Coloca la placa de posicionamiento en la esquina inferior derecha del interior del dispositivo.

11. Mueve el xTool Rotary Attachment 3 Lite junto a la placa de posicionamiento, asegurándote de que quede firmemente apoyado contra la placa.

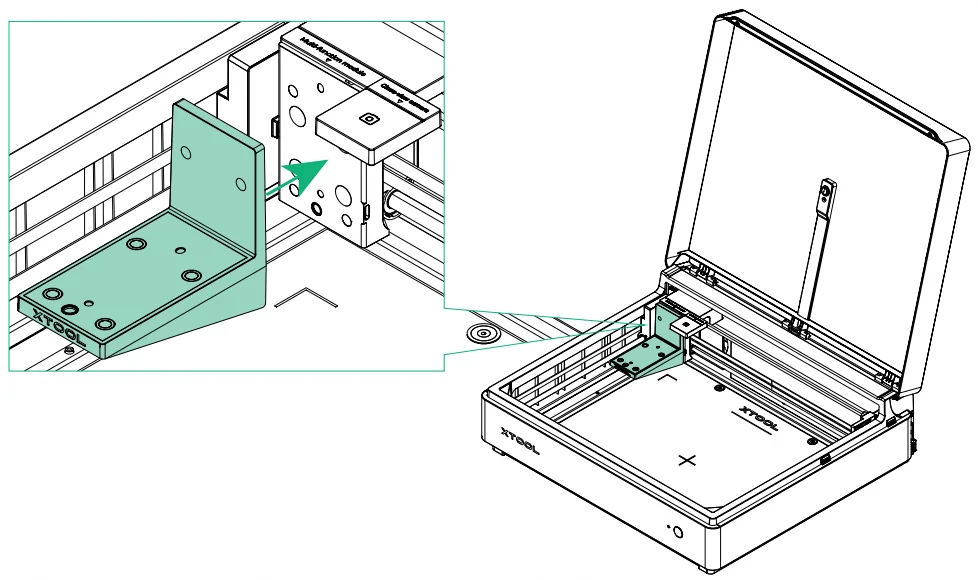

12. Coloca la otra placa de posicionamiento en el otro lado de la placa base principal.

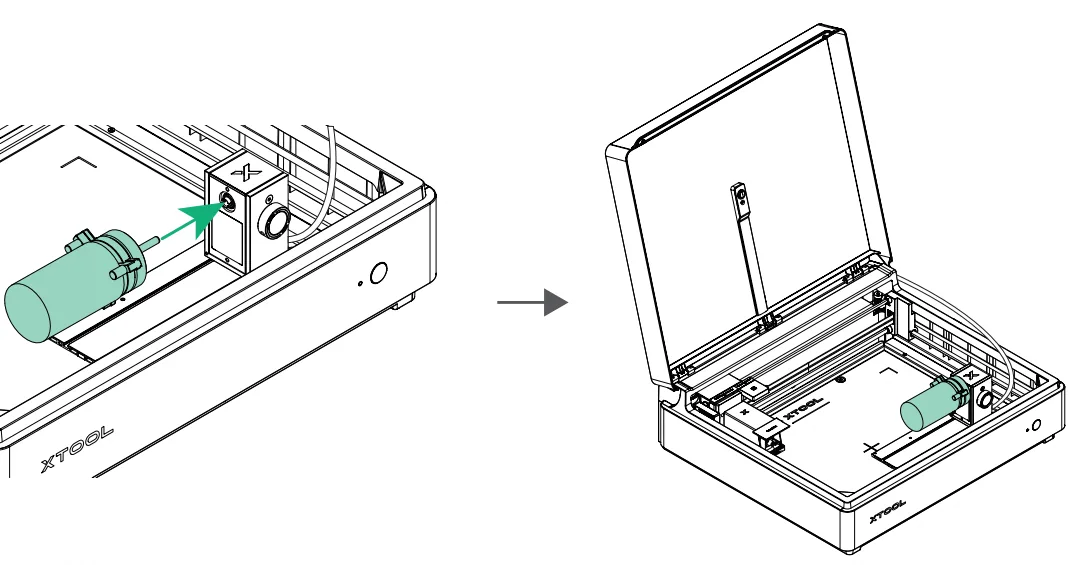

13. Instala la pieza en el xTool Rotary Attachment 3 Lite.

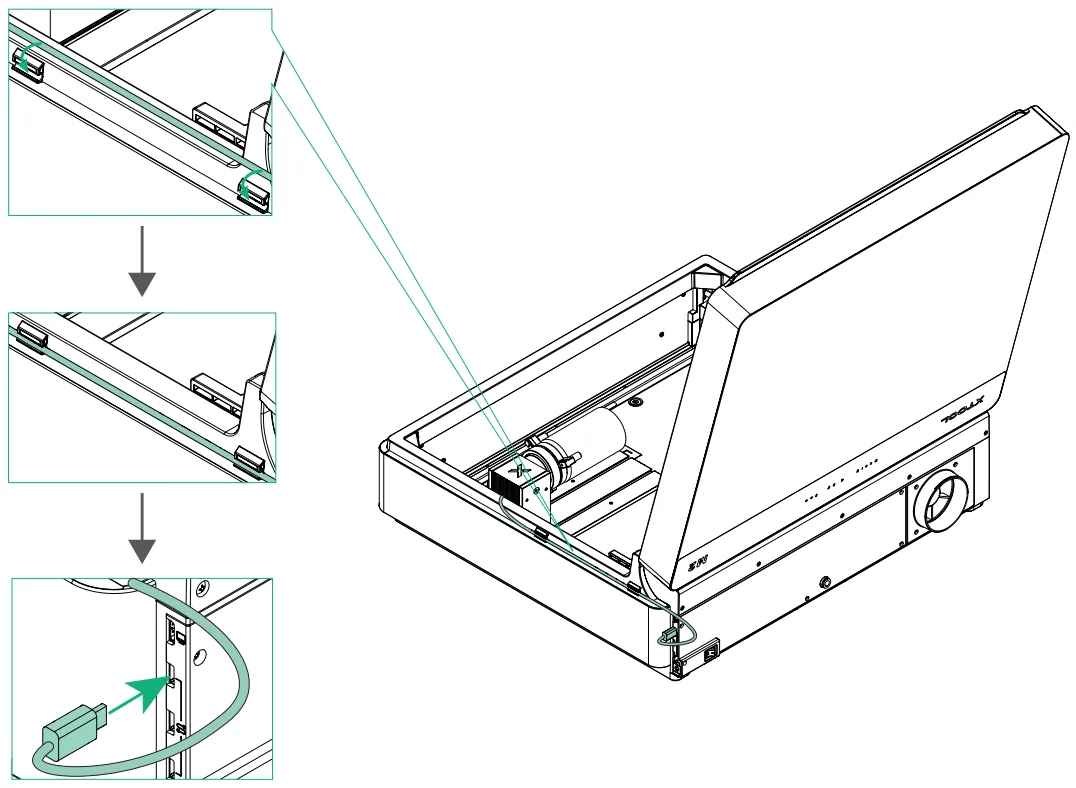

14. Fija el cable de conexión del dispositivo a las pinzas de cable e inserta el otro extremo en cualquier puerto de extensión del dispositivo.

Nota: Si no has retirado la pegatina de los puertos de extensión del xTool M2, retírala primero y después inserta el otro extremo del cable de conexión del dispositivo en cualquier puerto de extensión.

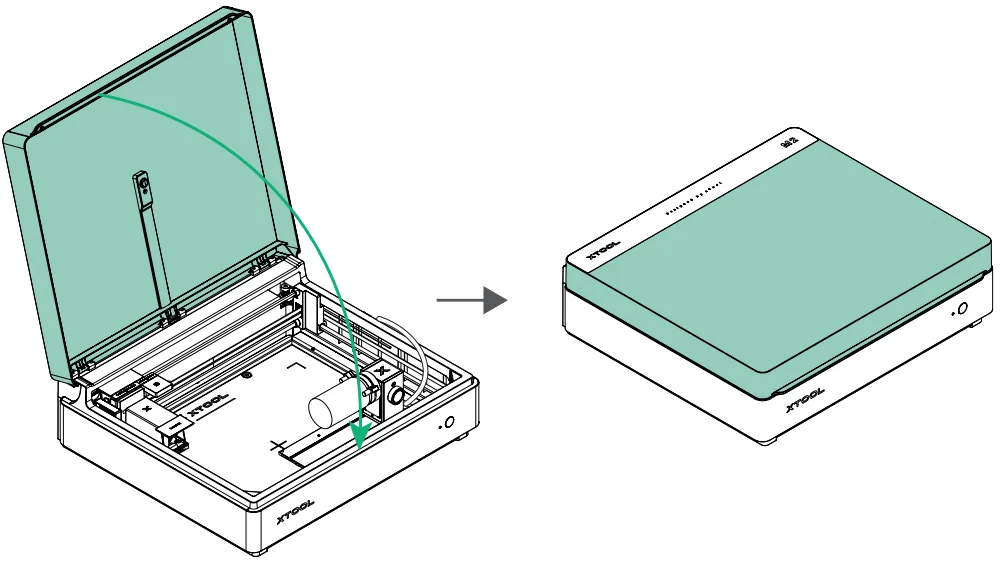

15. Cierra la tapa.

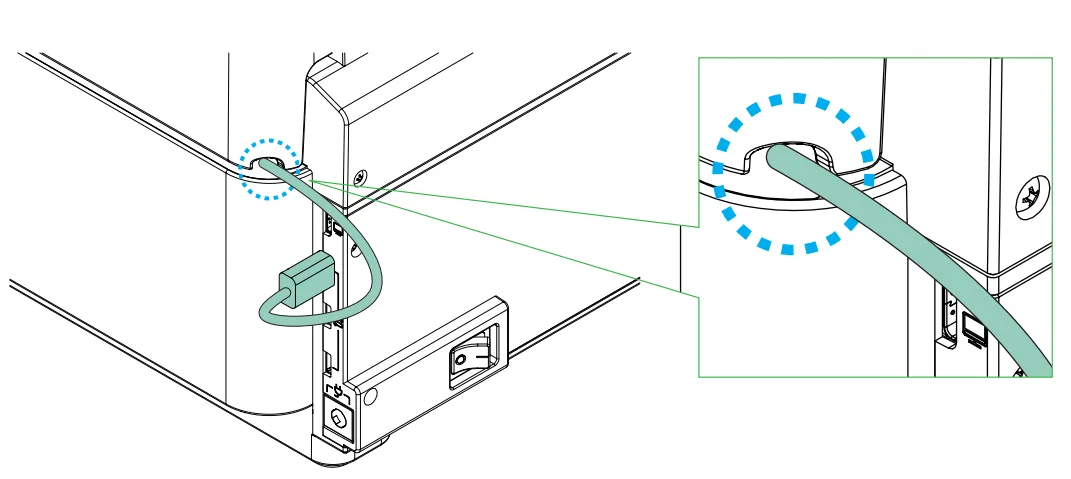

Nota: Después de cerrar la tapa, comprueba siempre que el cable de conexión del dispositivo pase correctamente por la muesca de la tapa. Si no está bien colocado, abre la tapa y ajusta el cable para asegurarte de que no queda aprisionado.

16. Descarga e instala el software de xTool. Abre el software y sigue las instrucciones en pantalla para completar los pasos restantes. Para más detalles, haz clic aquí.
