Instrucciones de seguridad

• Entorno de funcionamiento recomendado:

Temperatura de funcionamiento: 15-35 °C (59 °F – 95 °F)

Humedad de funcionamiento: 40-60 % HR

• No almacene el cartucho de tinta en entornos con cambios bruscos de temperatura o humedad, ni en zonas de alta temperatura o alta humedad.
• Mantenga el cartucho de tinta y el módulo fuera del alcance de los niños.
• Evite la exposición directa del cartucho de tinta a la luz solar.
• No toque los contactos metálicos ni la boquilla de tinta del cartucho.
• No despegue las etiquetas del lateral del cartucho de tinta.
• No instale ni retire el cartucho de tinta mientras el dispositivo esté encendido.
• La tinta no es comestible.
• Si la tinta entra en contacto con la piel o los ojos, enjuague inmediatamente con abundante agua. Acuda al médico si las molestias persisten.

Lista de elementos

Instalar el cartucho de tinta

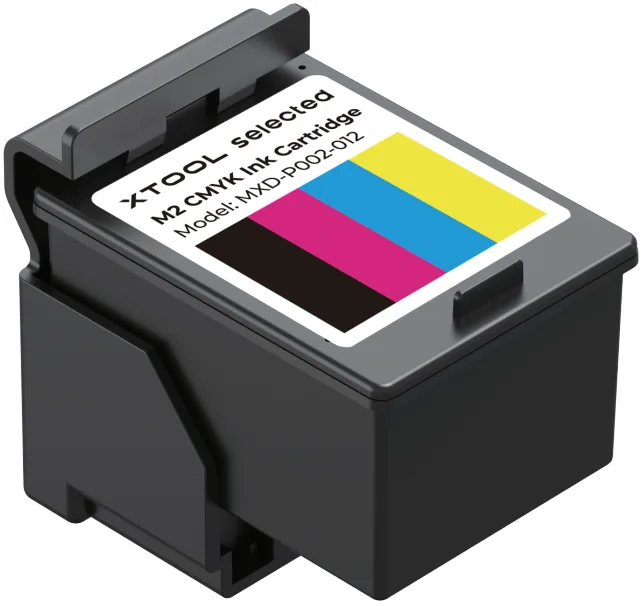

Preparar el cartucho de tinta

(1) Extraiga el cartucho de tinta.

(2) Despegue la película protectora.

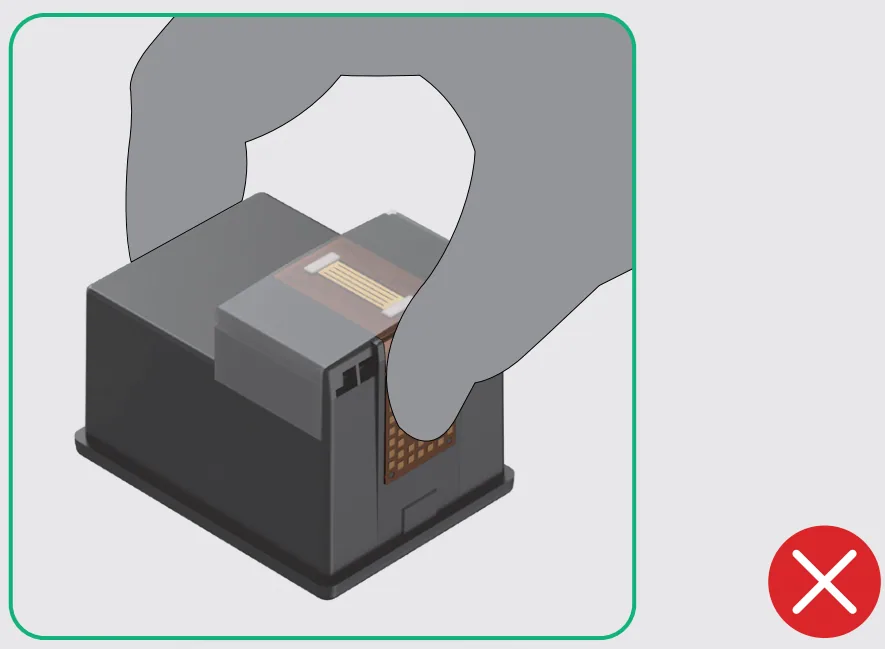

Nota: NO toque los contactos metálicos de la parte inferior del cartucho de tinta.

Abrir la cubierta frontal

Instalar el cartucho de tinta

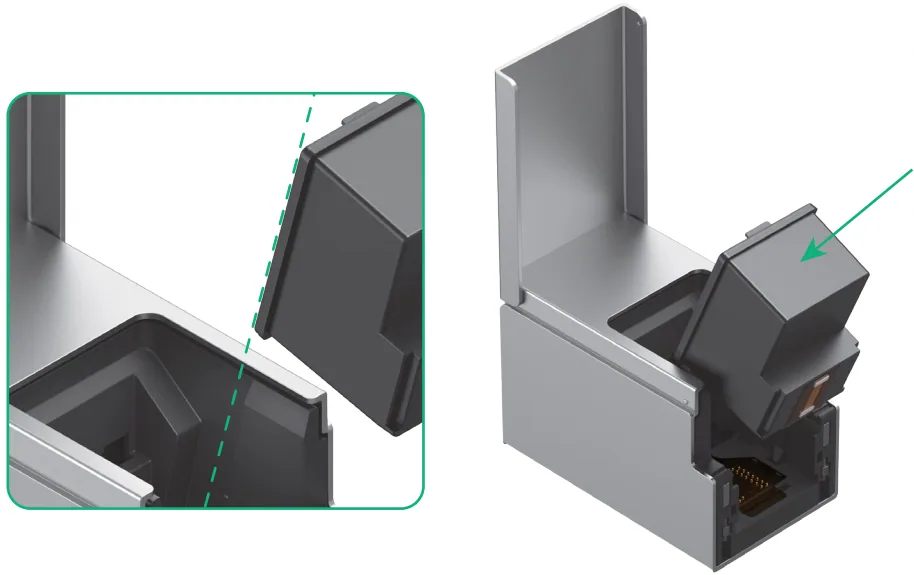

(1) Alinee el cartucho de tinta con la guía interior del módulo de inyección de tinta CMYK de la xTool M2. Empuje suavemente el cartucho con un ángulo de aproximadamente 45°.

Nota:

NO inserte el cartucho verticalmente, ya que podría atascarse.

NO fuerce la instalación. Si encuentra resistencia, ajuste el ángulo e inténtelo de nuevo.

(2) Una vez que el cartucho esté totalmente insertado, presiónelo suavemente hacia dentro. Oirá un «clic» cuando el cartucho quede correctamente instalado.

Cerrar la cubierta frontal

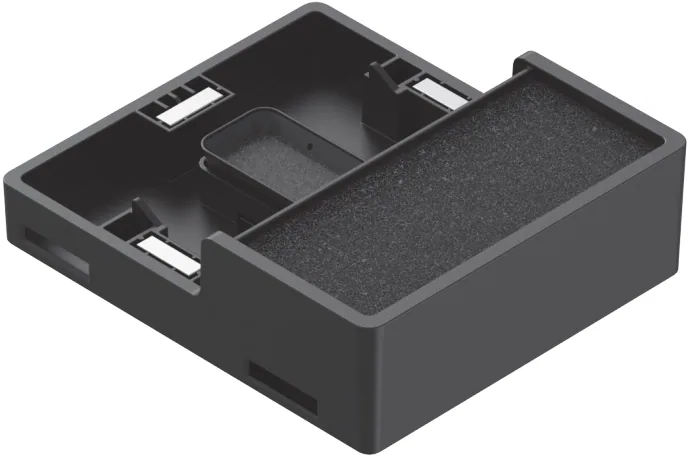

Instalar la tapa inferior

Coloque la tapa inferior en la parte inferior del módulo de inyección de tinta CMYK de la xTool M2, asegurándose de que quede sujeta magnéticamente en su sitio.

• La tapa inferior se sujeta al módulo mediante imanes integrados.
• El grosor del material determina si se puede procesar con el módulo de inyección de tinta.
• • Grosor del material > 2,6 cm: procesamiento no admitido.
  • 2 cm ≤ grosor del material ≤ 2,6 cm: retire manualmente la tapa inferior.
  • Grosor del material < 2 cm: no es necesario retirar manualmente la tapa inferior.

Instalar el módulo de inyección de tinta CMYK de la xTool M2

Antes de instalar el módulo de inyección de tinta CMYK de la xTool M2, asegúrese de que:

■ La xTool M2 está apagada.

■ Se han retirado todos los demás módulos de la xTool M2.

■ Se ha completado la calibración del módulo láser en el software xTool.

Instalar la placa de retención de la tapa inferior

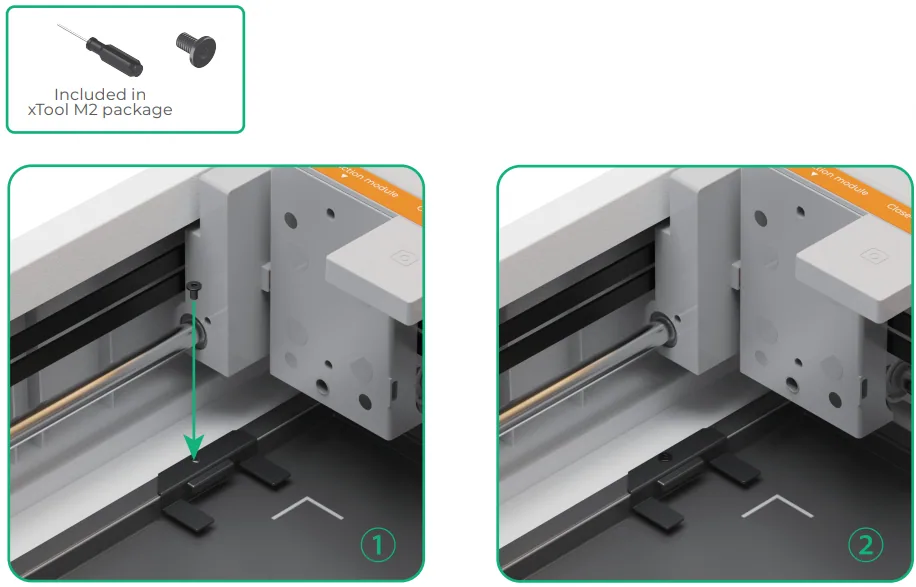

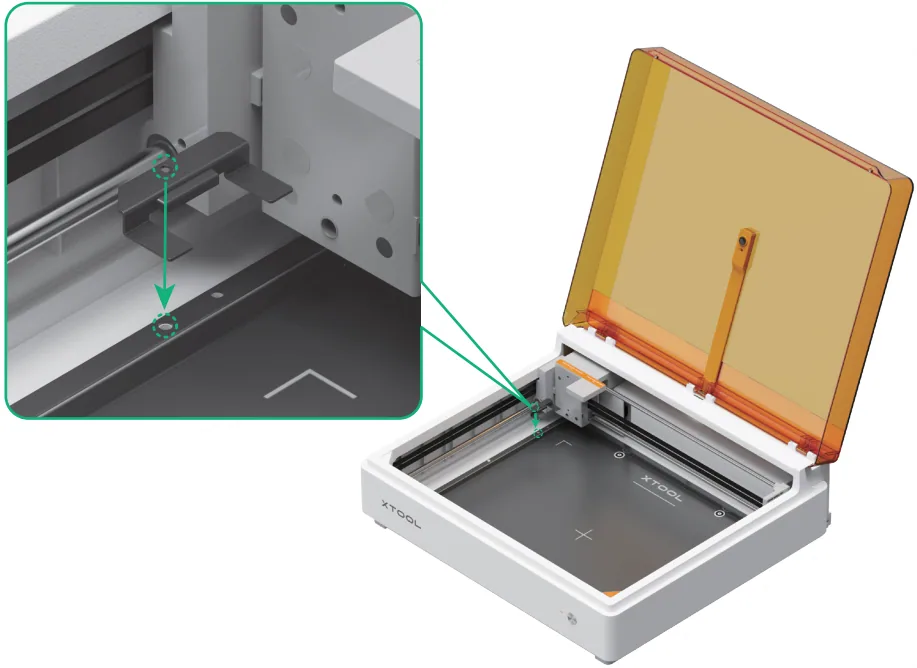

(1) Alinee la placa de retención de la tapa inferior con el orificio de montaje reservado en la parte superior izquierda de la placa base de la xTool M2.

Nota: Retire primero el tornillo preinstalado.

(2) Utilice un destornillador hexagonal para fijar firmemente la placa de retención.

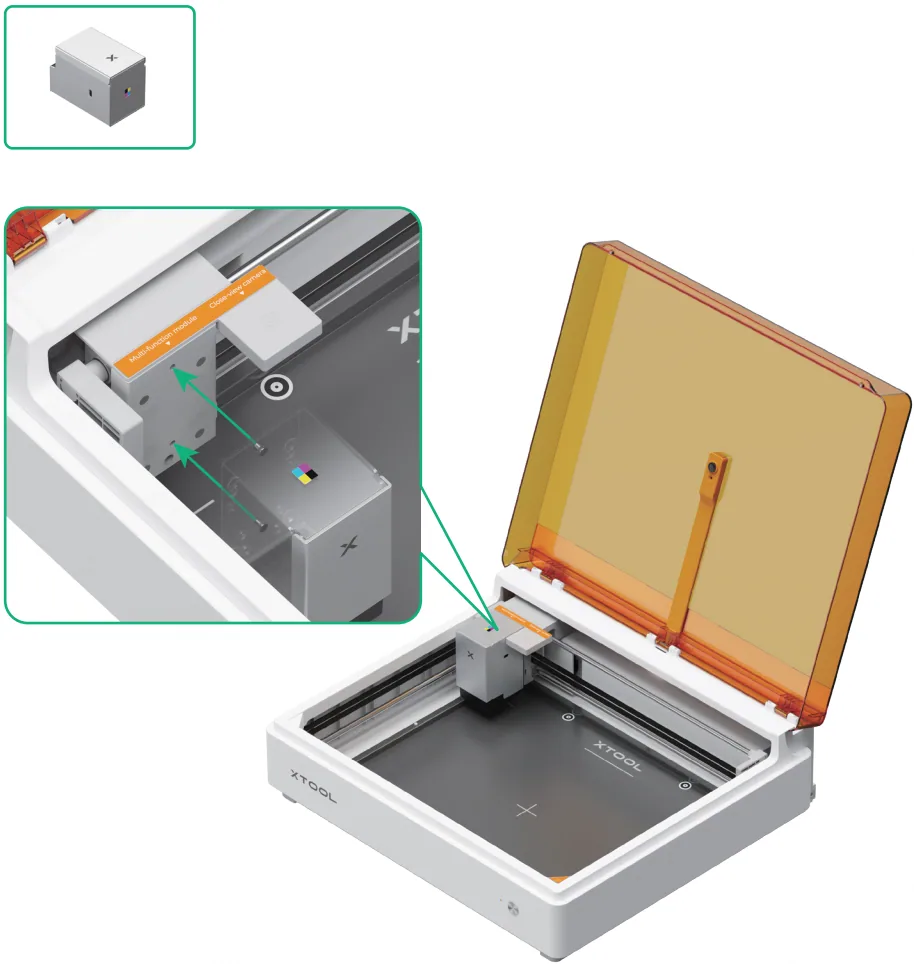

Instalar el módulo de inyección de tinta

Acople el módulo de inyección de tinta CMYK de la xTool M2 al soporte multifunción de la xTool M2, asegurándose de que quede sujeto magnéticamente en su sitio.

Nota: El módulo se acopla al soporte multifunción mediante imanes integrados.

Conectar la xTool M2 y el módulo de inyección de tinta

(1) Acople el núcleo de ferrita al cable de conexión del módulo.

(2) Conecte el módulo de inyección de tinta CMYK de la xTool M2 al soporte multifunción del módulo mediante el cable de conexión del módulo.

Mantenimiento y cuidado

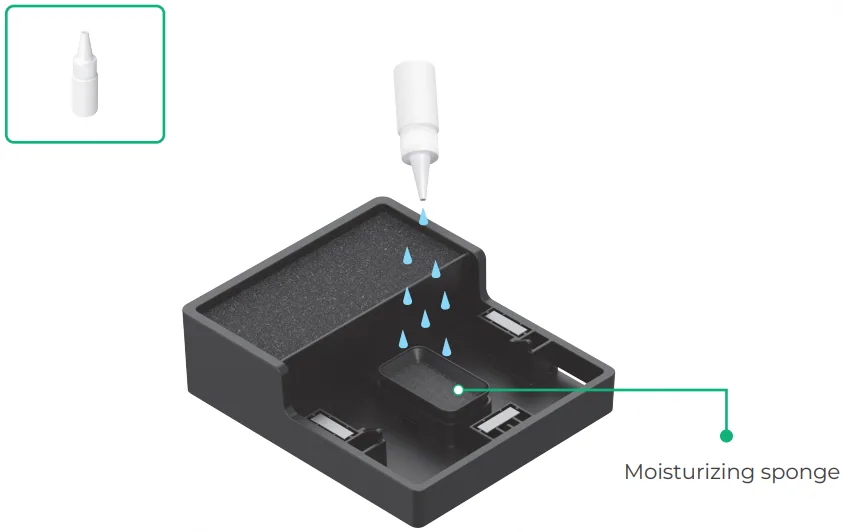

Esponja humectante

La tapa inferior incorpora una esponja humectante. Añada líquido humectante (o agua purificada/destilada) con regularidad.

■ Principio: mantenga la esponja húmeda. Evite el exceso de llenado o la acumulación de líquido.

■ Un exceso de líquido puede provocar mezcla de colores en la boquilla de tinta o problemas de impresión.

Esponja de limpieza

La tapa inferior también incorpora una esponja de limpieza. Retírela y límpiela con regularidad.

• Enjuague la esponja con agua limpia para eliminar los restos de tinta.
• Escurra el exceso de agua y vuelva a colocar la esponja directamente; no es necesario que esté completamente seca.

Frecuencia de limpieza:

■ Antes de usar: compruebe si la esponja está sucia.

■ Inactividad prolongada: límpiela al menos una vez al mes.

■ Uso habitual: ajuste la frecuencia de limpieza en función de la intensidad de uso de la inyección de tinta. Una acumulación excesiva de tinta sin una limpieza a tiempo puede afectar a la calidad de impresión.

Boquilla de tinta

Evite exponer la boquilla de tinta al aire durante periodos prolongados.

• Si hay restos de tinta o polvo en la superficie de la boquilla, límpiela suavemente con un paño sin pelusa (no incluido).
