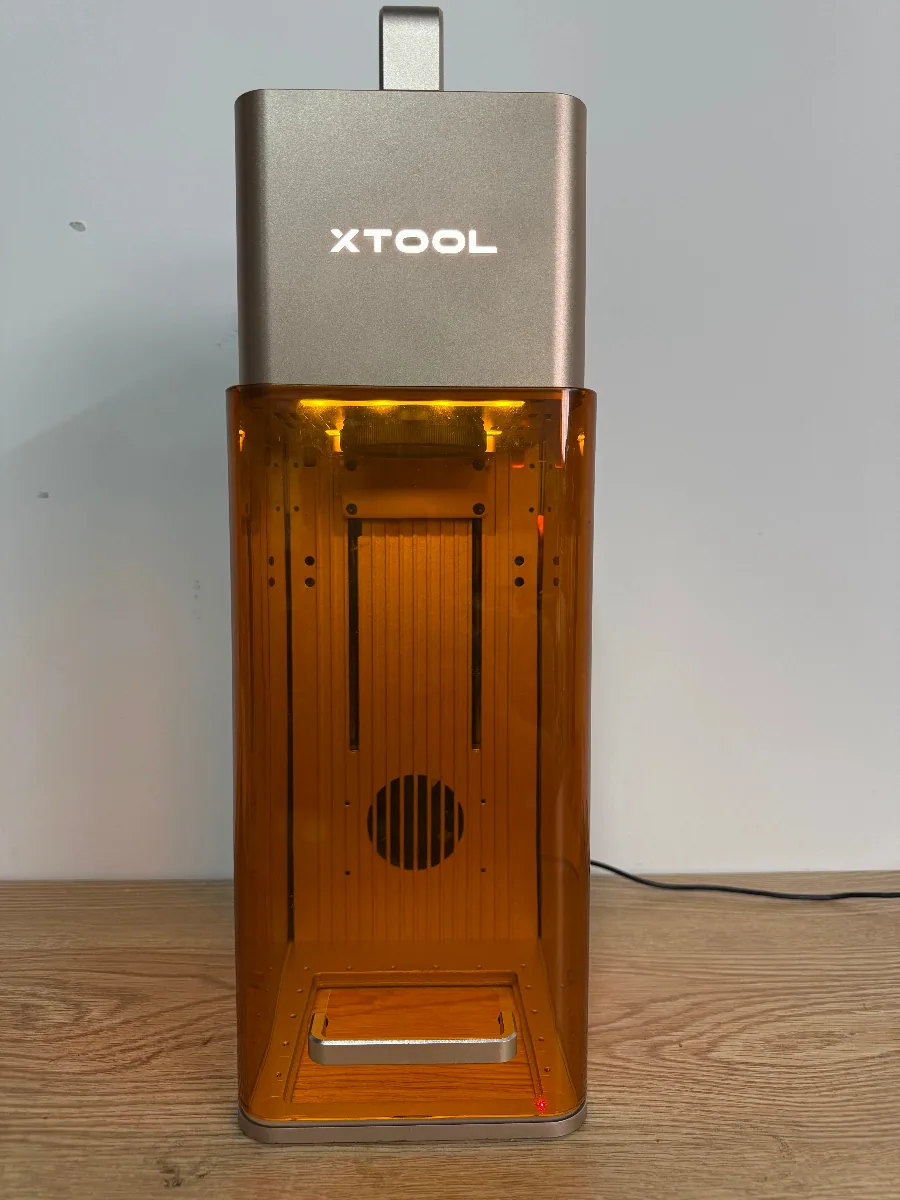

Cuando el indicador del logotipo de la xTool F2 se atenúa o no se enciende, es necesario sustituirlo. Esta guía le muestra cómo sustituir la placa del indicador del logotipo.

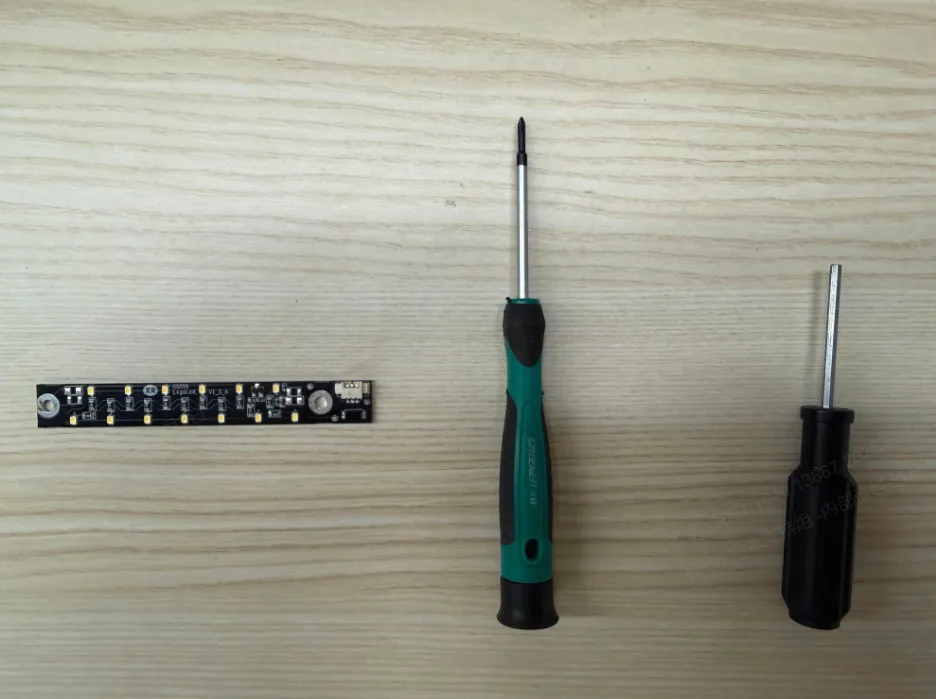

Herramientas necesarias

• Un destornillador Phillips de 2 mm
• Una llave hexagonal de 2,5 mm
• Placa nueva del indicador del logotipo

Procedimiento de sustitución

1. Retirar la cubierta del módulo láser de la F2

1) Arranque la xTool F2. Gire la rueda para elevar el módulo láser hasta que alcance la altura máxima.

2) Desconecte la fuente de alimentación.

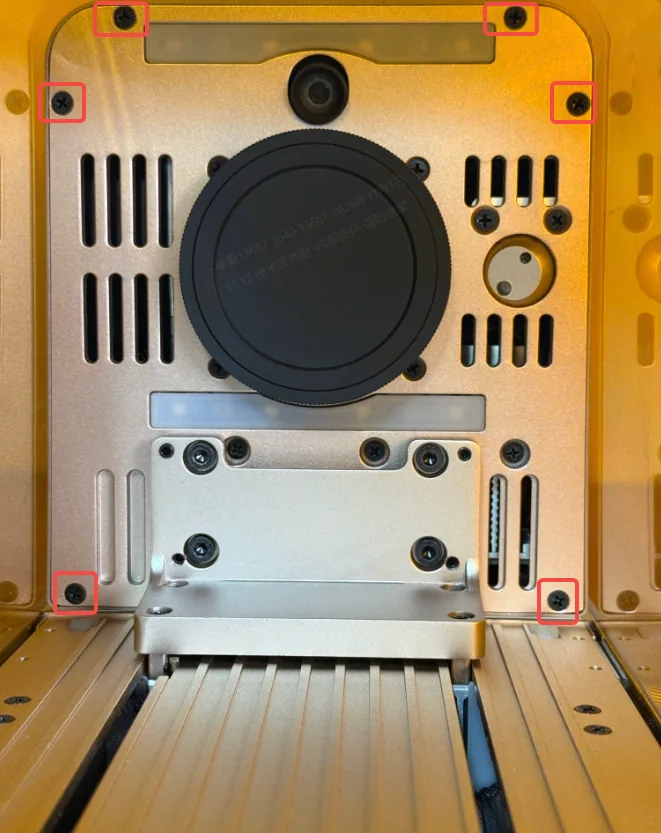

3) Afloje los tornillos que fijan la cubierta del módulo láser.

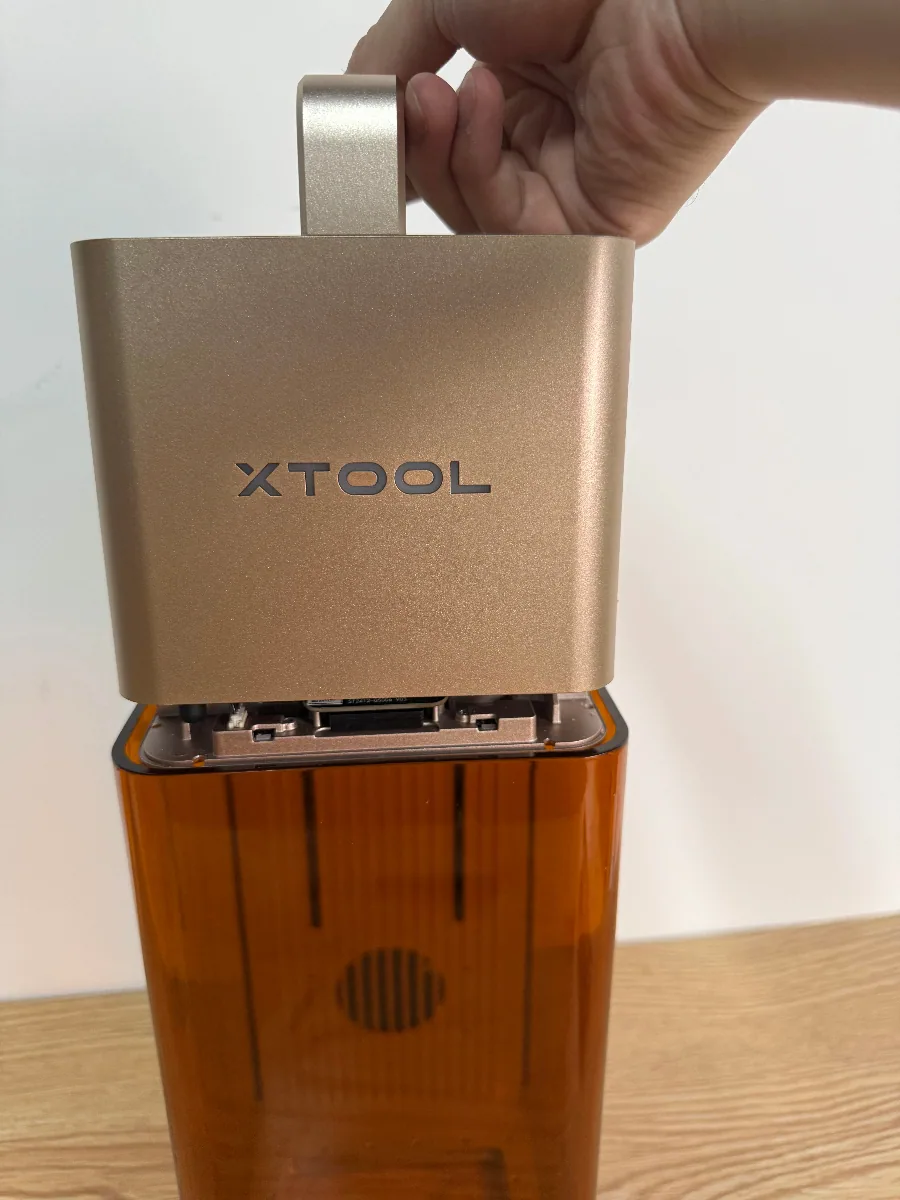

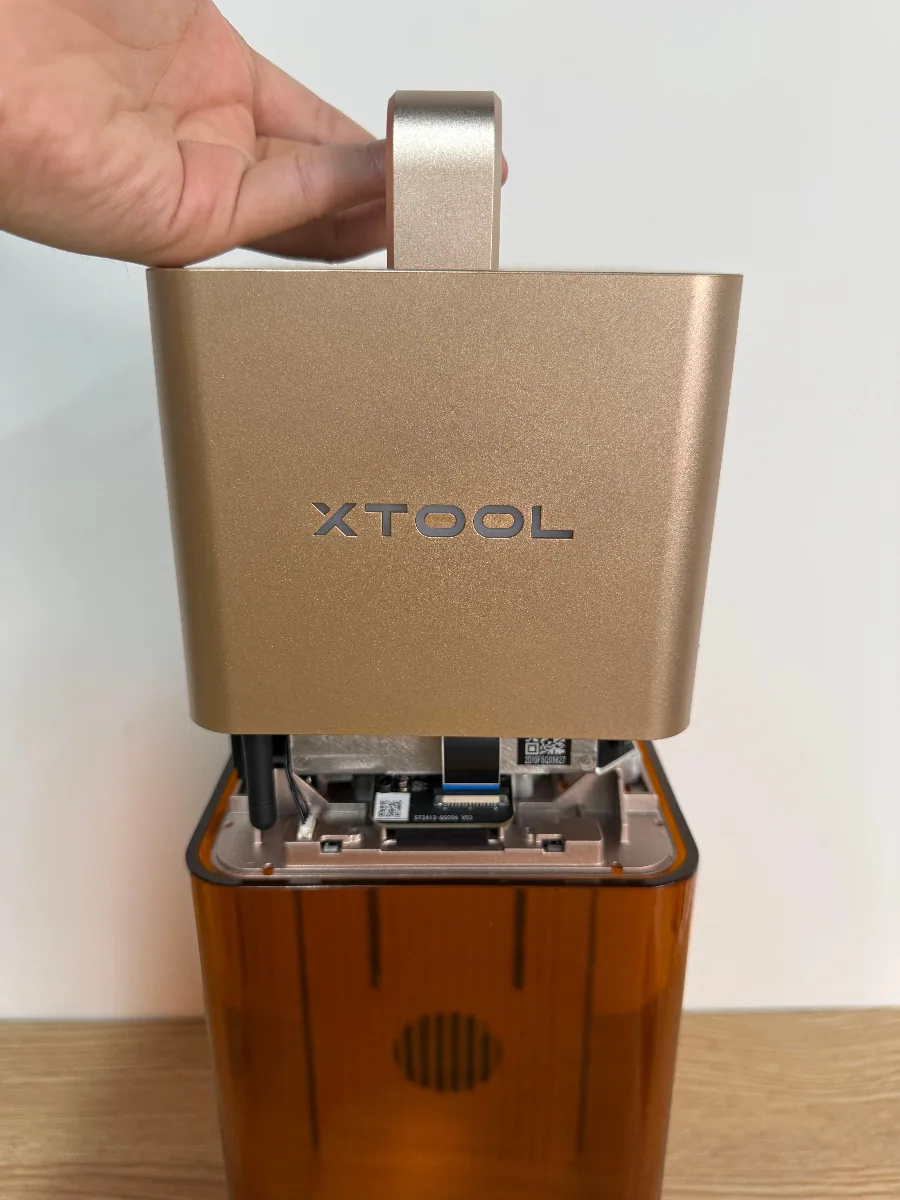

4) Retire la cubierta del módulo láser.

2. Retirar la placa usada del indicador del logotipo

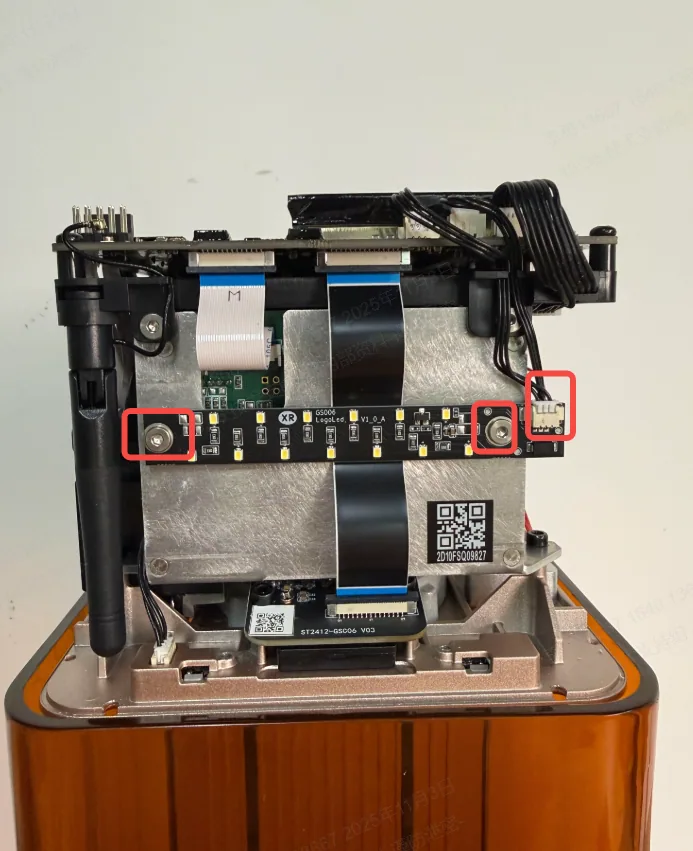

Afloje los dos tornillos y desconecte el cable de conexión. Retire la placa usada del indicador del logotipo.

3. Instalar la placa nueva del indicador del logotipo

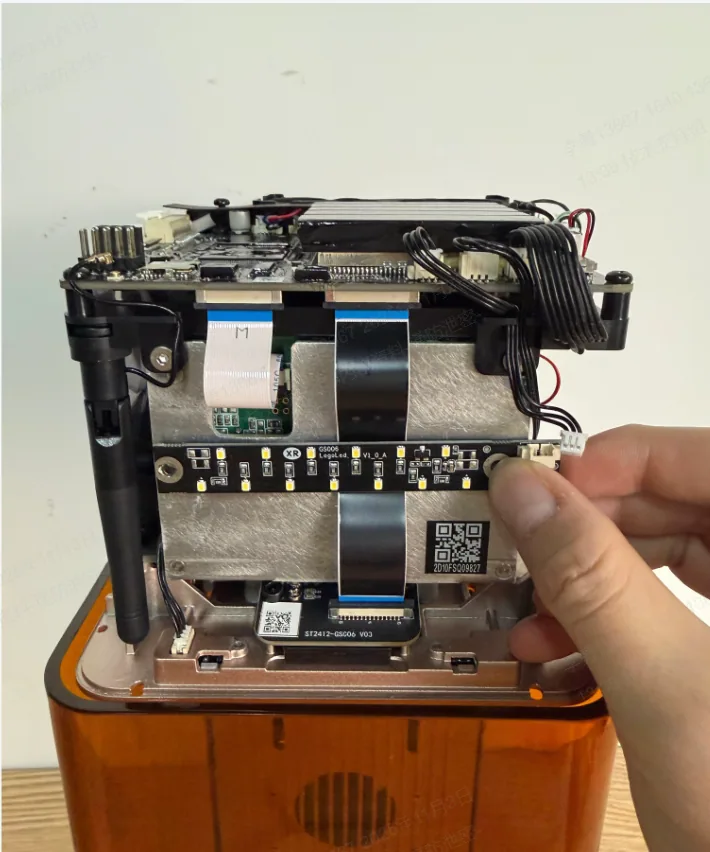

1) Fije la placa nueva con los dos tornillos y conecte el cable de conexión.

2) Vuelva a instalar la cubierta del módulo láser e instale los tornillos de fijación.
