Esta guía se aplica a situaciones en las que hay que sustituir la luz de relleno frontal, incluidas:

• La luz de relleno frontal no se enciende
• La luz de relleno frontal parpadea o se comporta de forma anómala

Esta guía ofrece instrucciones paso a paso sobre cómo sustituir la luz de relleno frontal con herramientas básicas.

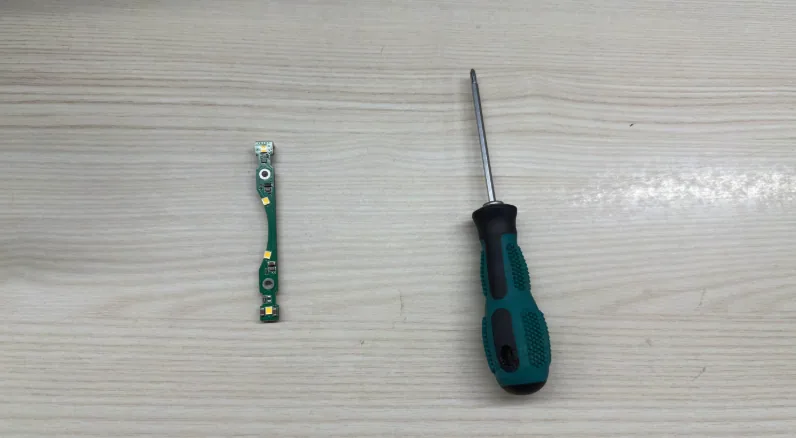

Herramientas necesarias

• Destornillador Phillips de 2 mm
• Placa nueva de la luz de relleno frontal


Pasos de sustitución

Preparación

Antes de empezar la sustitución, completa lo siguiente:

• Mueve el módulo láser a la posición más alta
• Apaga el dispositivo y desconecta la fuente de alimentación
• Retira la llave de seguridad de la parte trasera del dispositivo


Pasos

Paso 1: Retira la cubierta protectora

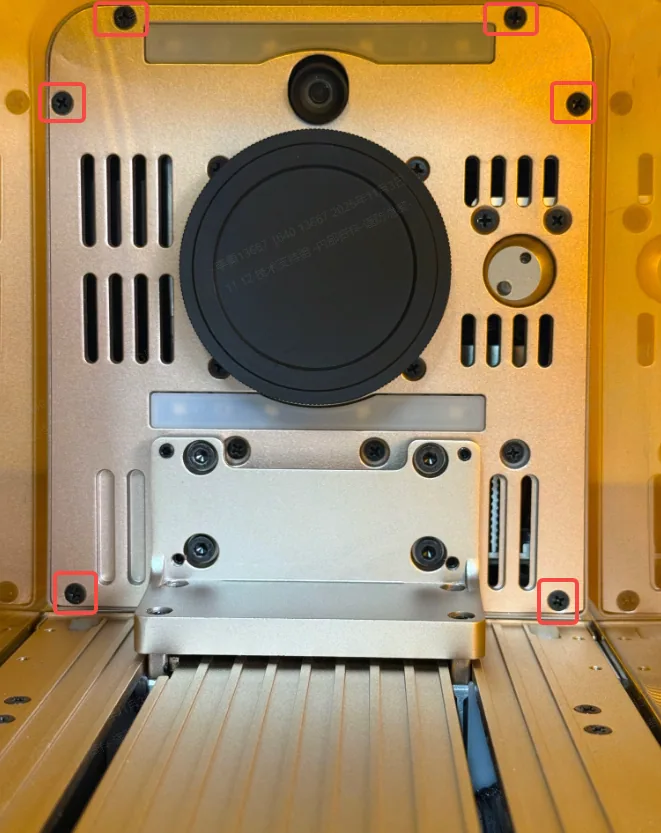

1. Usa el destornillador para retirar los seis tornillos de fijación del módulo láser.

2. Levanta con cuidado la cubierta protectora del módulo láser.

Paso 2: Retira la placa antigua de la luz de relleno frontal

1. Usa el destornillador para empujar hacia dentro el pestillo de la placa antigua de la luz de relleno.

2. Enciende la xTool F2 y luego baja el módulo láser a la posición más baja para facilitar la retirada de los tornillos y la sustitución de la luz.

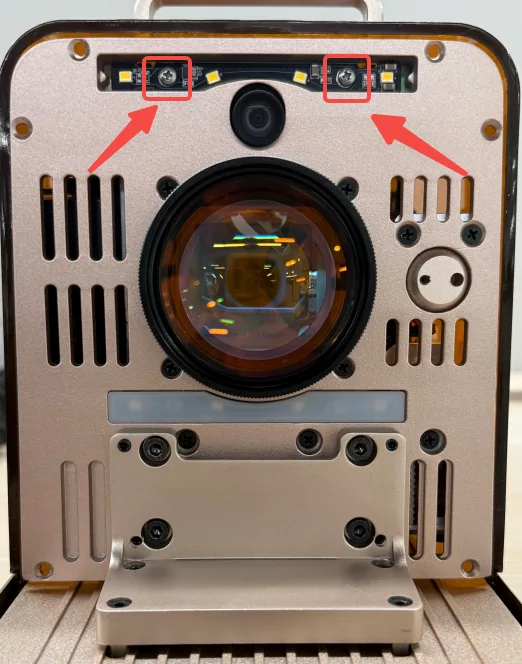

3. Desenrosca los dos tornillos de fijación, desconecta el cable y retira la placa antigua.

Paso 3: Instala la placa nueva de la luz de relleno frontal

1. Toma la placa nueva de la luz de relleno frontal y colócala correctamente en la posición de montaje, y vuelve a conectar el cable de la luz de relleno.

2. Usa un destornillador para apretar los dos tornillos de fijación que sujetan la placa.

3. Vuelve a instalar la cubierta de la luz de relleno.

Paso 4: Vuelve a instalar la cubierta protectora

Vuelve a instalar la cubierta protectora del módulo láser y aprieta los seis tornillos de fijación.
