Cuando el indicador de luz roja de la xTool F2 se atenúa o no se enciende, hay que sustituir el cabezal esférico del indicador. Ponte en contacto con el soporte técnico de MDPI para conseguir uno nuevo y sustituir el indicador de luz roja según las instrucciones de esta guía.

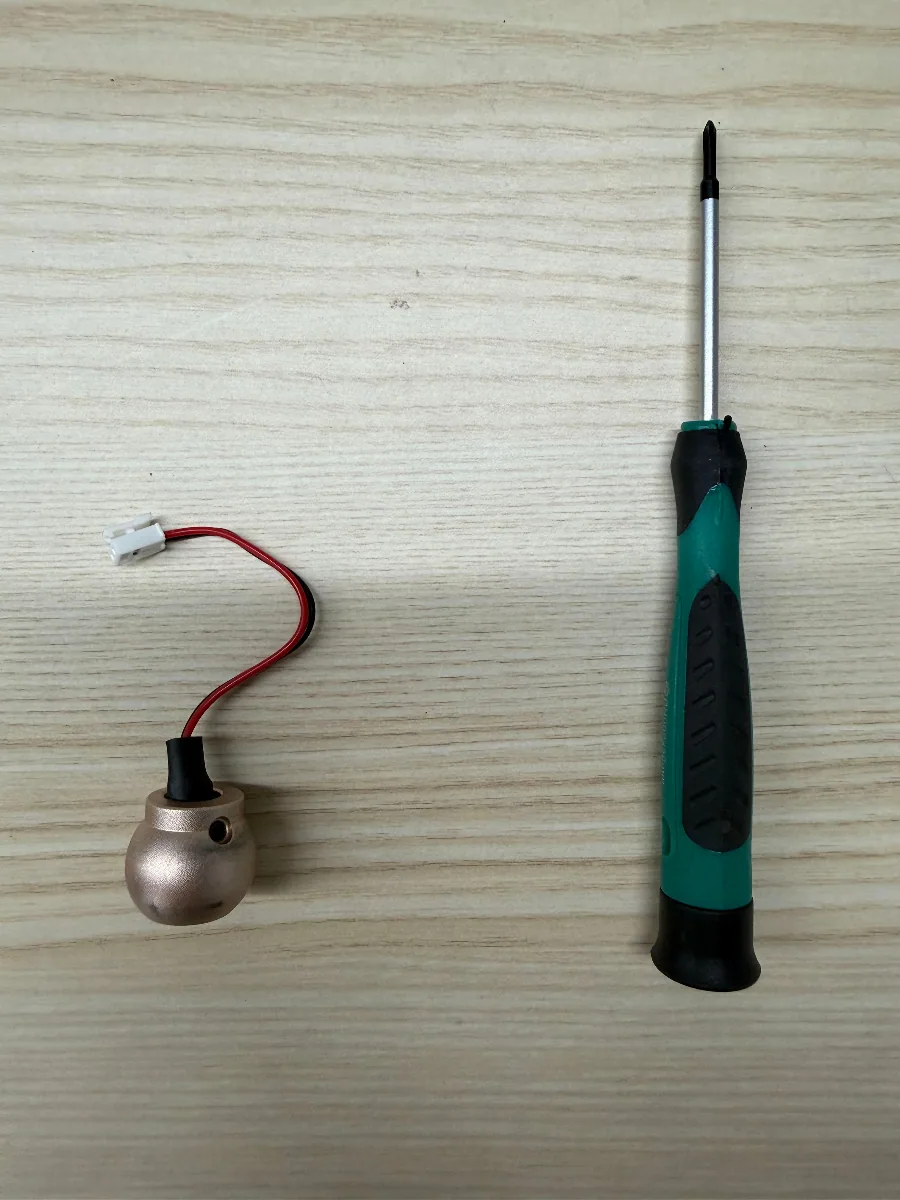

Herramientas necesarias

• Un destornillador Phillips de 2 mm
• Nuevo indicador de luz roja

Procedimiento de sustitución

1. Retirar la tapa del módulo láser de la F2

1) Arranca la xTool F2. Gira el mando para elevar el módulo láser hasta que alcance la altura máxima.

2) Desconecta la fuente de alimentación y retira la llave.

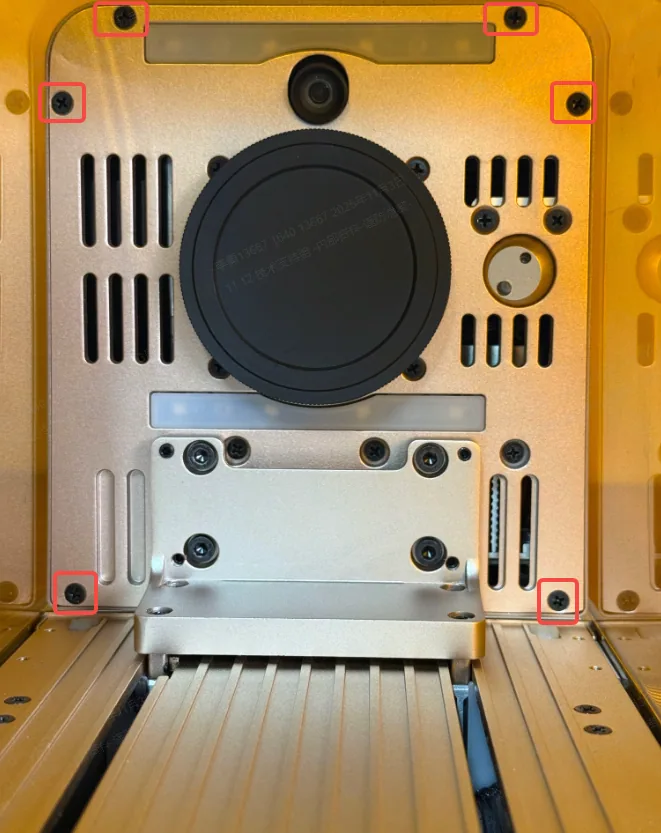

3) Afloja los tornillos que fijan la tapa del módulo láser.

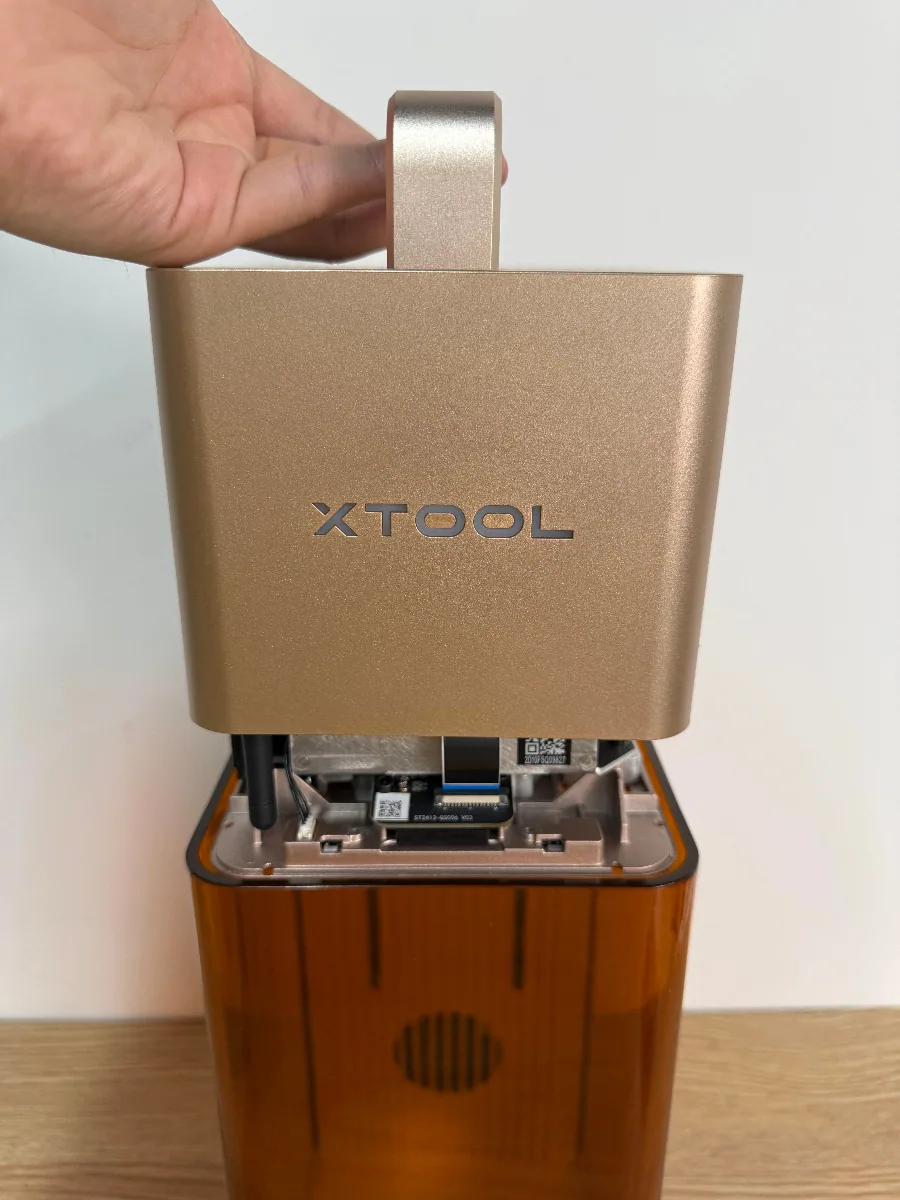

4) Retira la tapa del módulo láser.

2. Retirar el cabezal esférico del indicador que se va a sustituir

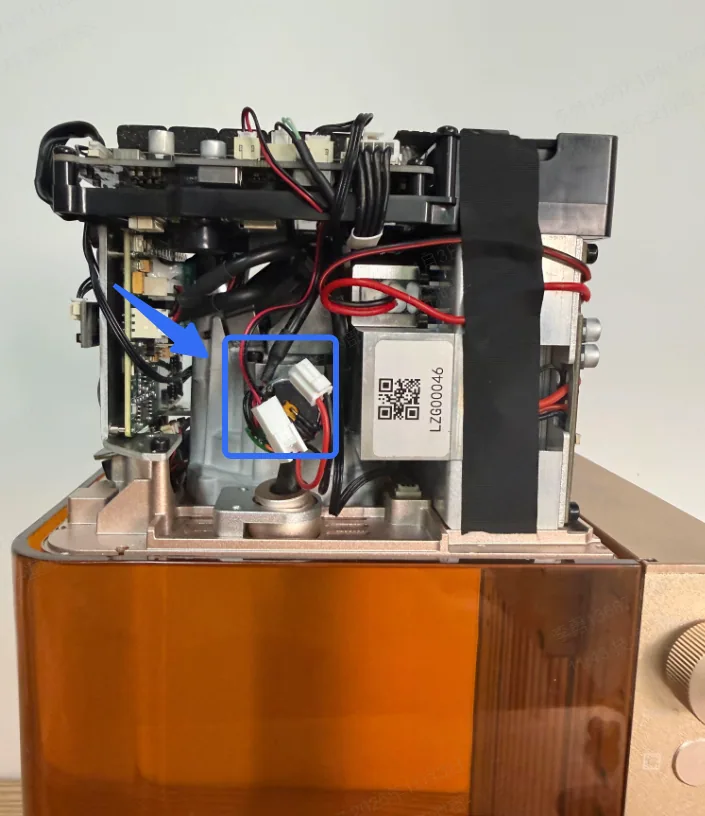

1) Desconecta el cable de conexión.

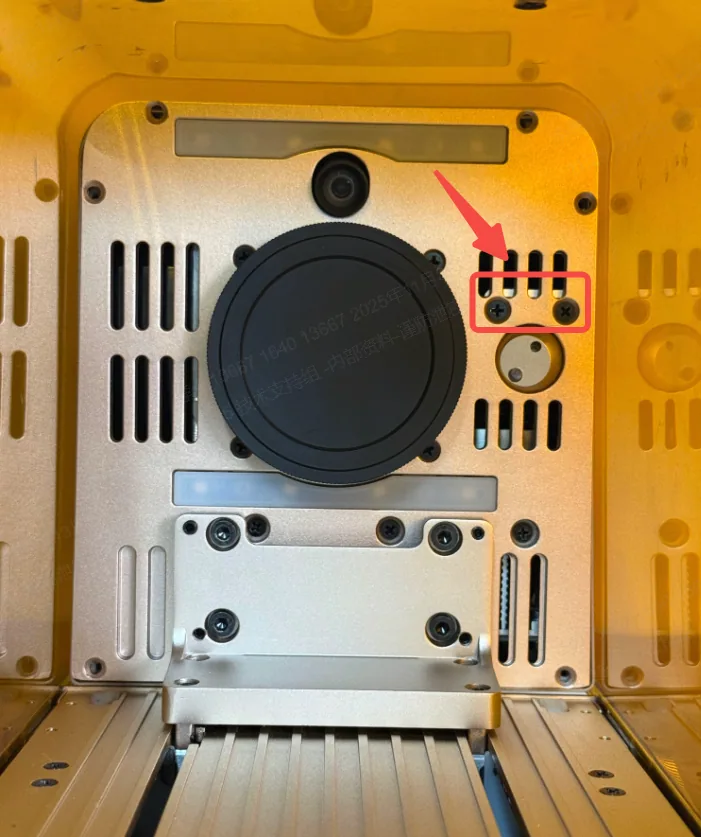

2) Afloja los dos tornillos de fijación y saca el cabezal esférico del indicador de luz roja.

3. Instalar el nuevo cabezal esférico del indicador

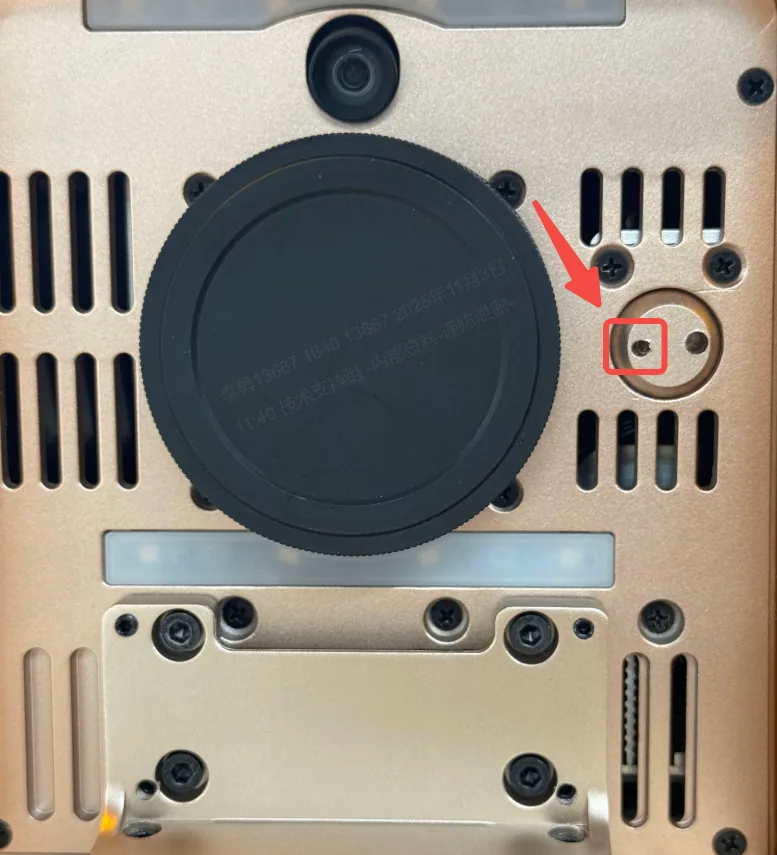

1) Instala el nuevo cabezal esférico del indicador y aprieta los dos tornillos. Ten en cuenta que la posición de emisión del láser debe quedar cerca de la lente de campo.

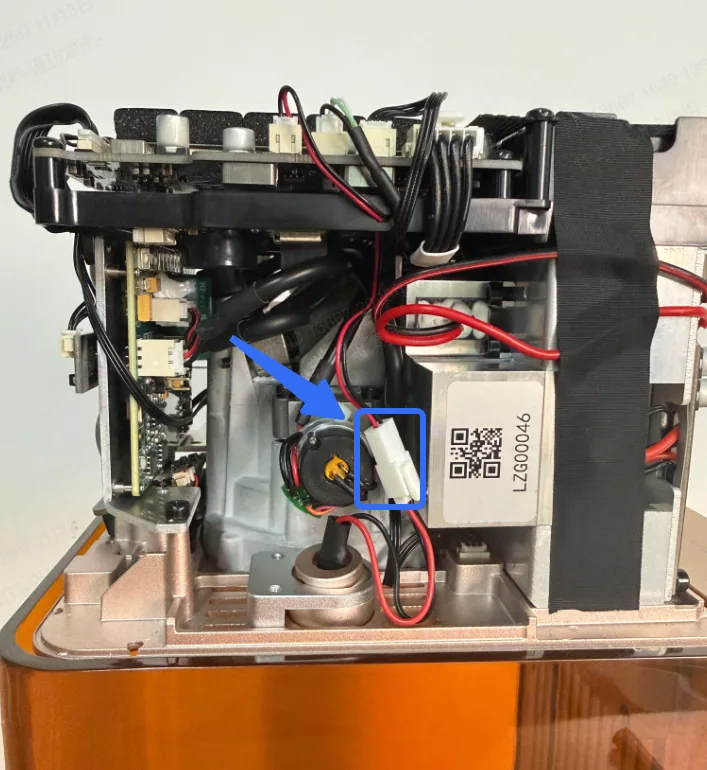

2) Vuelve a conectar el cable de conexión y aprieta los dos tornillos.

3) Vuelve a instalar la tapa protectora del módulo láser. Aprieta los seis tornillos.

4. Realizar la calibración

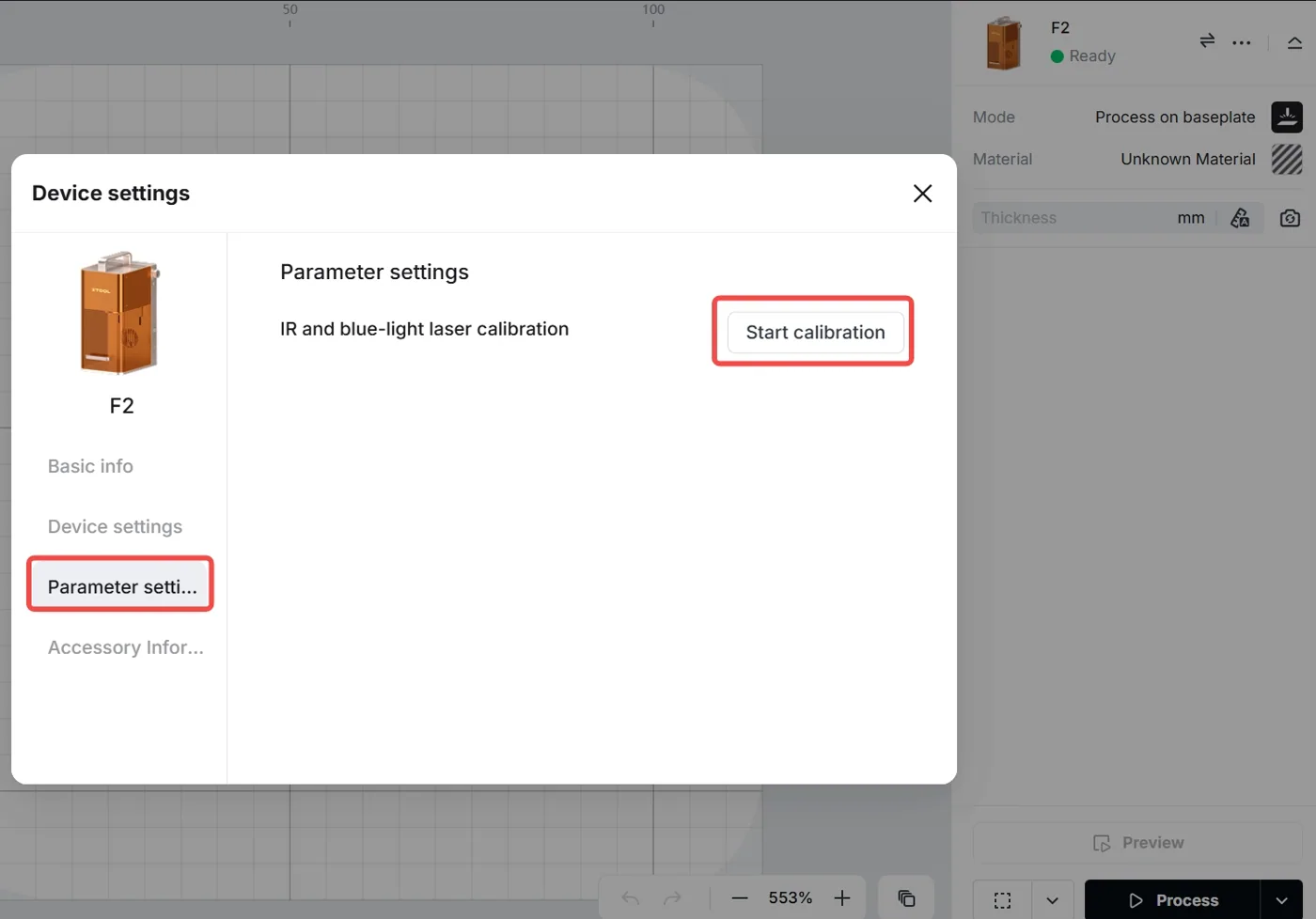

Arranca el software de xTool y realiza la calibración del láser infrarrojo (IR) y del láser de luz azul.
