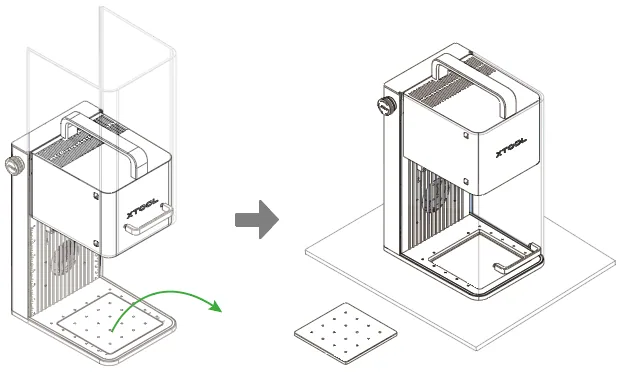

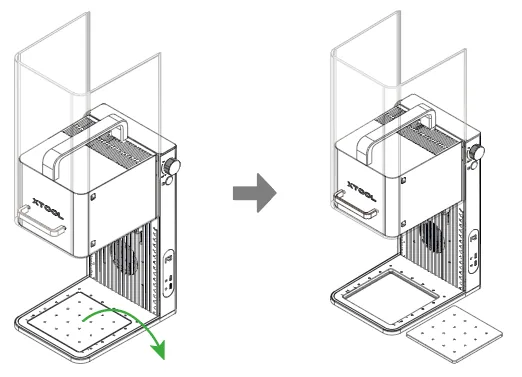

Extrae la placa base extraíble de la base de la xTool F2.

2. Coloca el material

Coloca la xTool F2 sobre el material que se va a procesar.

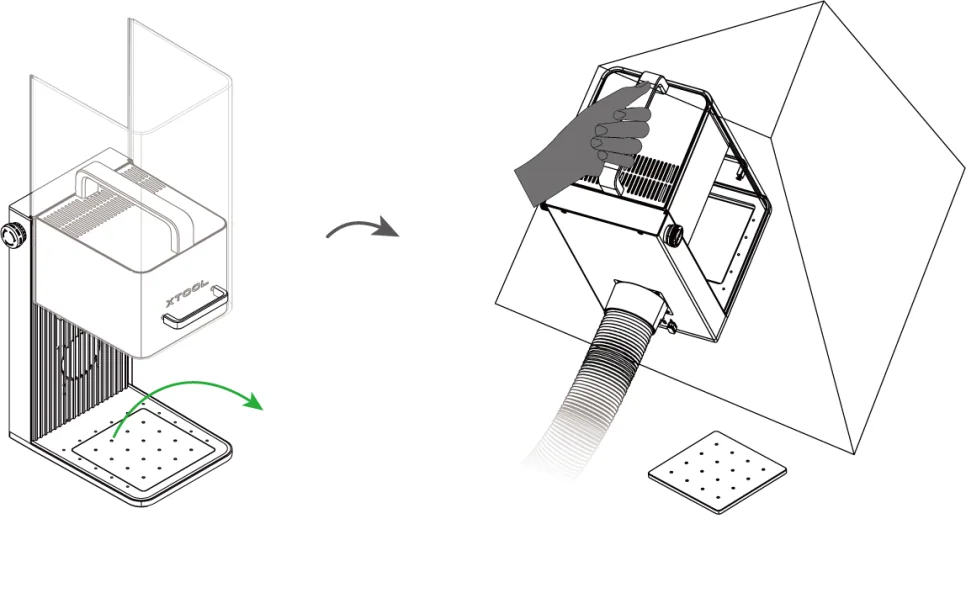

Nota: Si la superficie del material que se va a procesar está inclinada, puedes sujetar la xTool F2 por el asa de la parte superior y colocarla sobre la zona que se va a procesar.

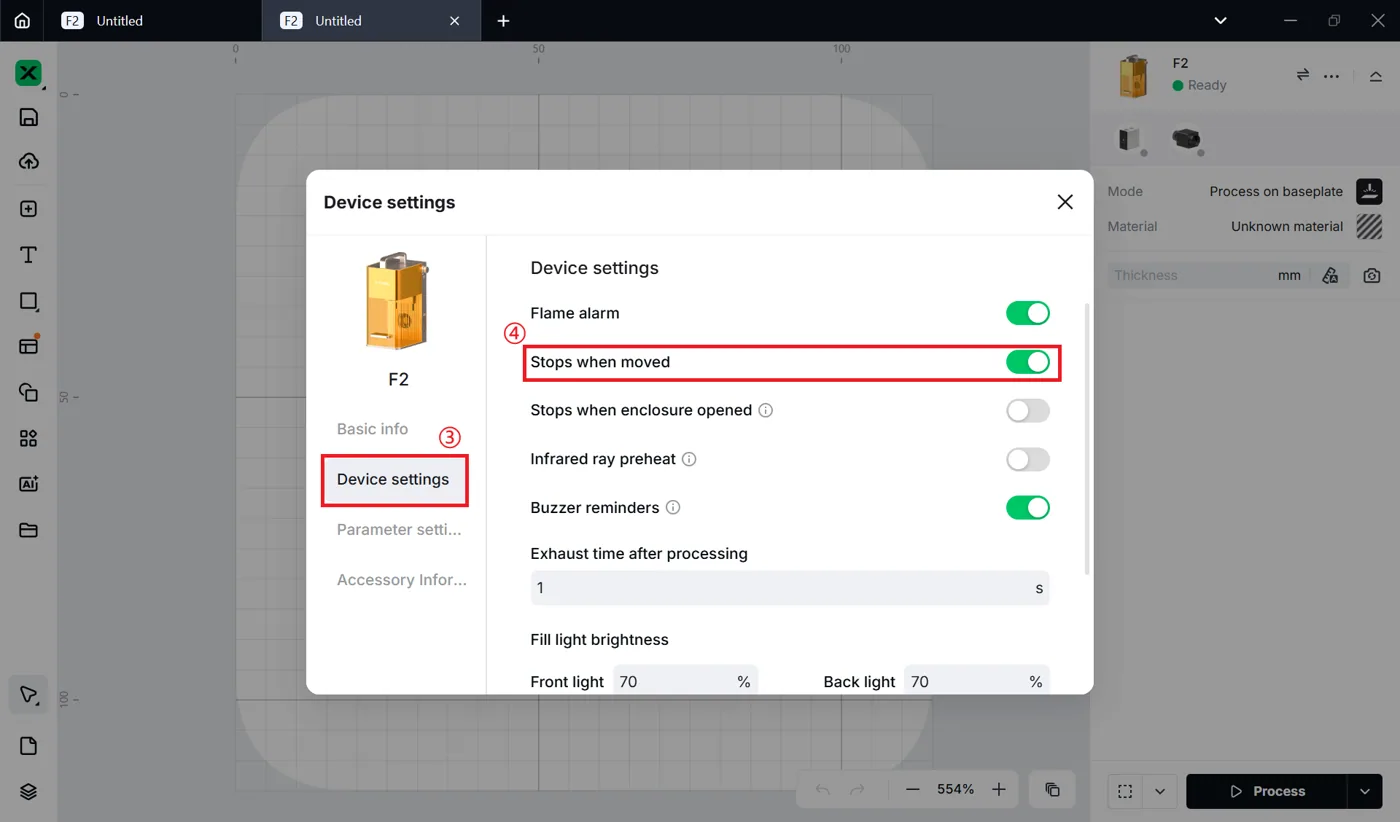

Para procesar sobre una superficie inclinada, debes desactivar la función «Se detiene al moverse»: en la esquina superior derecha de xTool Studio, haz clic en el icono Ajustes del dispositivo junto a la imagen de la xTool F2. Haz clic en Ajustes del dispositivo en el panel de navegación y desactiva Se detiene al moverse.

Si la superficie del material que se va a procesar está inclinada, puedes sujetar la xTool F2 por el asa de la parte superior y colocarla sobre la zona que se va a procesar.

Nota: Para procesar sobre una superficie inclinada, debes desactivar la función «Se detiene al moverse».

en la esquina superior derecha de xTool Studio, haz clic en el icono y selecciona Ajustes del dispositivo. Haz clic en Ajustes del dispositivo en el panel de navegación y desactiva Se detiene al moverse.

3. Selecciona el modo de procesamiento y el nombre del material

(1) En el , selecciona Placa base retirada.

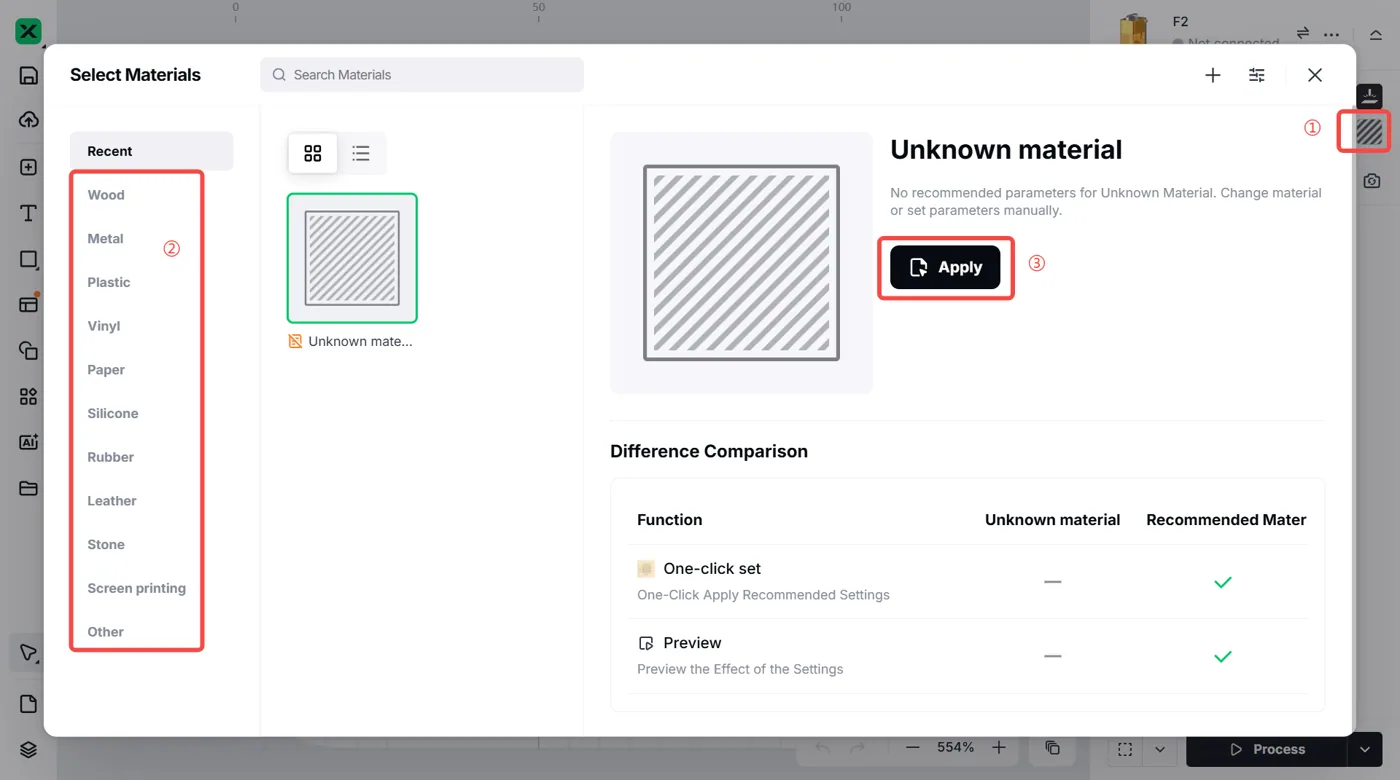

(2) En la esquina superior derecha, haz clic en Material desconocido, selecciona el tipo y el nombre de tu material y haz clic en Aplicar.

Nota: Después de seleccionar un material de la lista de materiales o de la biblioteca Material EasySet, el software configurará automáticamente los parámetros para el procesamiento láser. Los ajustes predeterminados se aplican a los materiales de xTool. Puedes ajustar la configuración según tus necesidades.Nota: Los ajustes de parámetros recomendados solo pueden ofrecer los mejores resultados cuando se usan materiales de xTool. Si utilizas materiales de terceros, se recomienda que primero realices por tu cuenta una matriz de prueba del material para obtener los efectos y parámetros deseados. Asimismo, asegúrate de que los materiales estén libres de humedad o contaminación, ya que pueden afectar considerablemente a los resultados.4. Ajusta el enfoque del láser

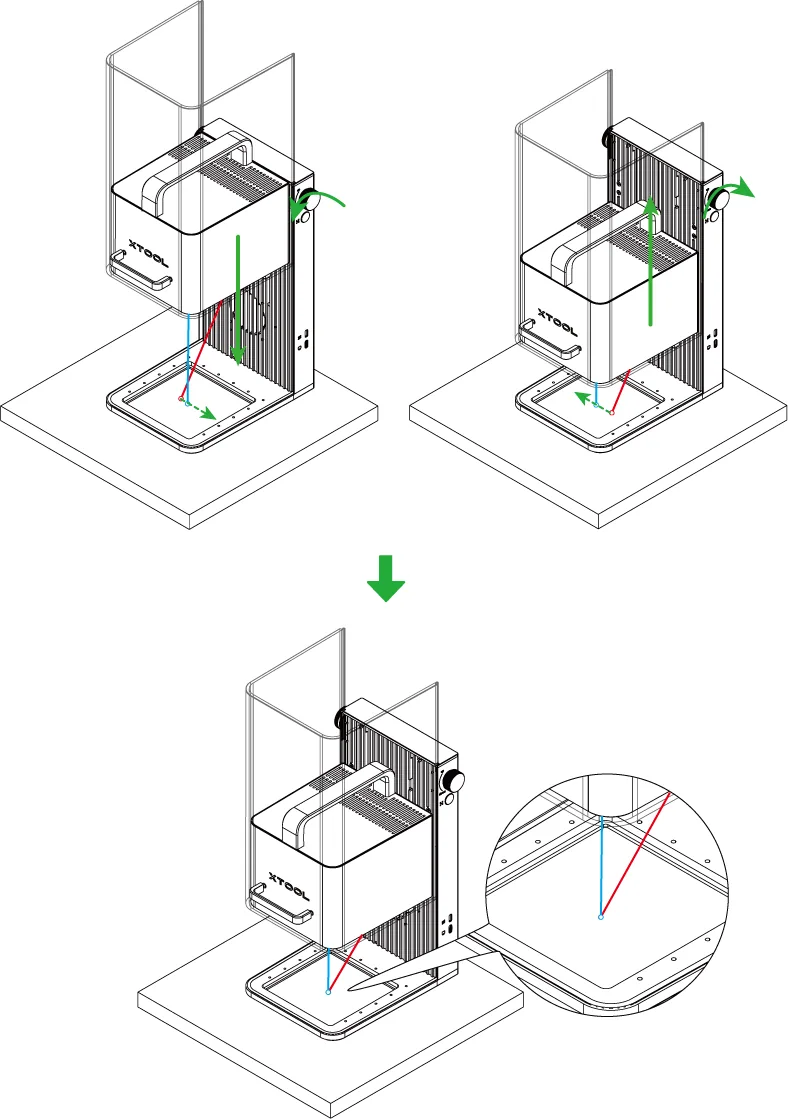

Gira la rueda para mover el módulo láser hacia arriba y hacia abajo. Cuando los puntos de luz roja y azul coinciden, el enfoque queda correctamente ajustado.

Nota: Si giras la rueda en el sentido de las agujas del reloj, el módulo láser subirá y el punto de luz roja se desplazará hacia la izquierda. Si giras la rueda en sentido contrario a las agujas del reloj, el módulo láser bajará y el punto de luz roja se desplazará hacia la derecha.

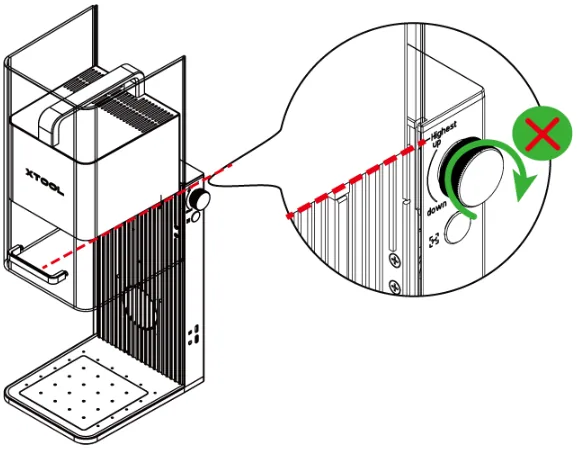

Nota: Cuando la parte inferior del módulo láser alcance el punto más alto, deja de girar la rueda hacia arriba.
Nota: Para cortar un material, se recomienda situar el punto de enfoque en la mitad de cada profundidad de corte para obtener los mejores resultados de corte. Por ejemplo, para cortar una madera de tilo de 6 mm de grosor en una sola pasada, se recomienda situar el punto de enfoque 3 mm por debajo de la superficie del material. Puedes empezar enfocando sobre un material de 3 mm de grosor. Luego, sin cambiar el ajuste de enfoque, sustituye el material por la madera de tilo de 6 mm que vas a cortar.
5. Diseña los objetos para el procesamiento

(1) Usa las herramientas situadas a la izquierda del lienzo para crear objetos. Puedes importar imágenes, insertar formas, introducir texto o dibujar gráficos vectoriales.

Nota: xTool Studio admite la importación de los siguientes formatos de imagen: SVG, DXF, JPG, JPEG, PNG, BMP, etc.

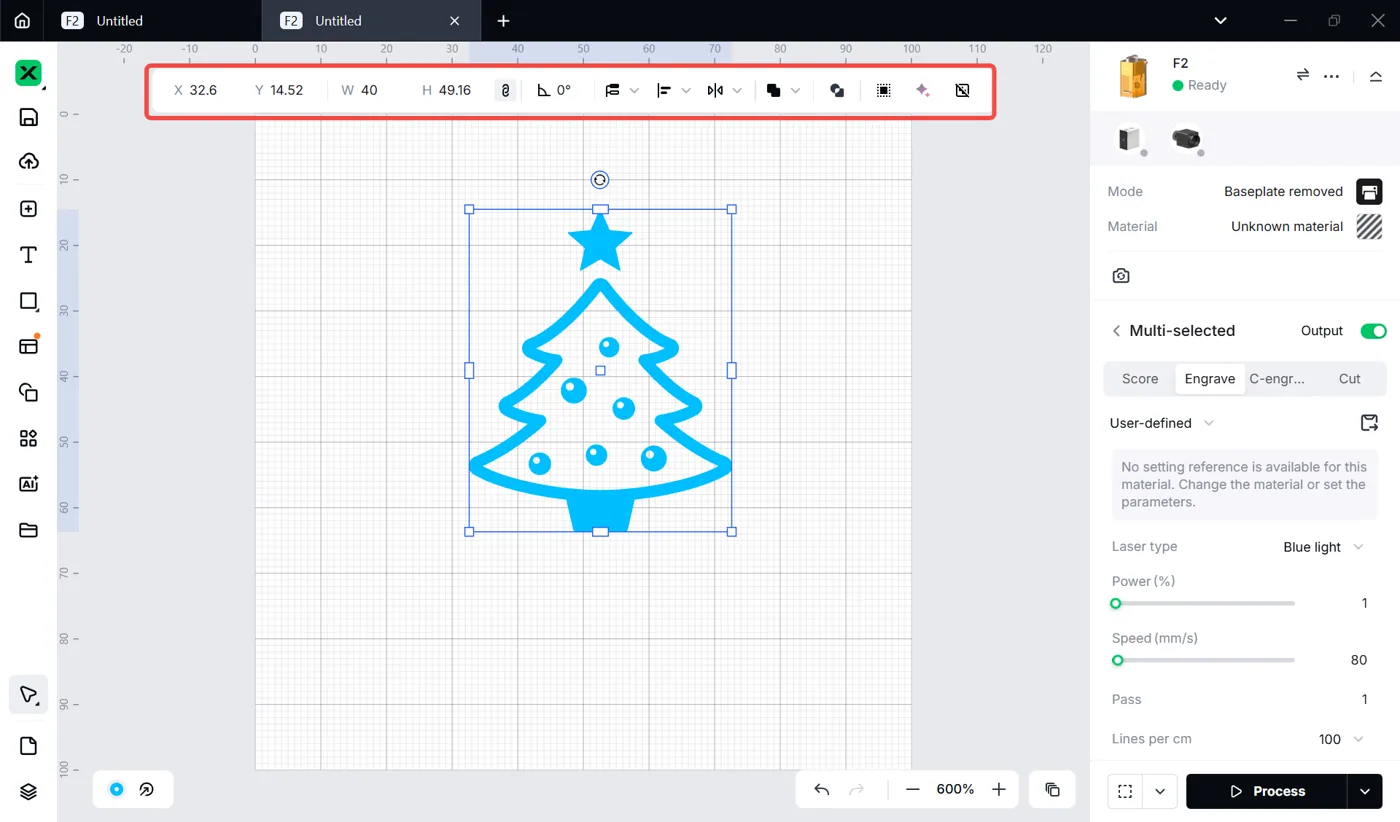

(2) Selecciona los objetos para editarlos más a fondo mediante las funciones situadas encima del lienzo.

6. Configura los parámetros para el procesamiento

Selecciona los objetos en el lienzo. A continuación, configura los parámetros de los objetos seleccionados en el panel derecho.

Nota:
– Debes configurar los parámetros de cada objeto. Un objeto omitido podría no procesarse.
– Los parámetros que se pueden configurar para los objetos de mapa de bits y los objetos vectoriales son distintos. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.

7. Previsualiza el área de procesamiento

Puedes previsualizar el área de procesamiento en el material mediante el encuadre. El encuadre consiste en que los puntos del láser recorren el borde de los objetos a procesar sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) Haz clic en el icono junto al botón de encuadre para configurar los parámetros del encuadre.

• Potencia de luz: Configura la potencia del láser para el encuadre.
• Modo:
  En el modo Rect, los puntos del láser recorren el borde rectangular de los objetos a procesar.
  En el modo Contorno, los puntos del láser recorren el contorno de los objetos a procesar.
  En el modo Polígono, los puntos del láser recorren la trayectoria poligonal definida por los vértices del objeto.

(2) Cierra la carcasa protectora y haz clic en el icono de encuadre en el software; los puntos del láser se moverán a lo largo del contorno de los objetos a procesar sobre el material, lo que te permite previsualizar el área de procesamiento.

Para detener el encuadre, vuelve a hacer clic en el botón   .

Si el área no es la ideal, puedes ajustar la posición de los elementos en xTool Studio durante el encuadre. La xTool F2 ajustará el área de encuadre en consecuencia, lo que te permite previsualizar el área de procesamiento en tiempo real.

Nota: Durante el encuadre, mantén la carcasa protectora cerrada o usa gafas de protección capaces de bloquear haces láser de 455 nm y 1064 nm de longitud de onda.8. Inicia el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Procesar.

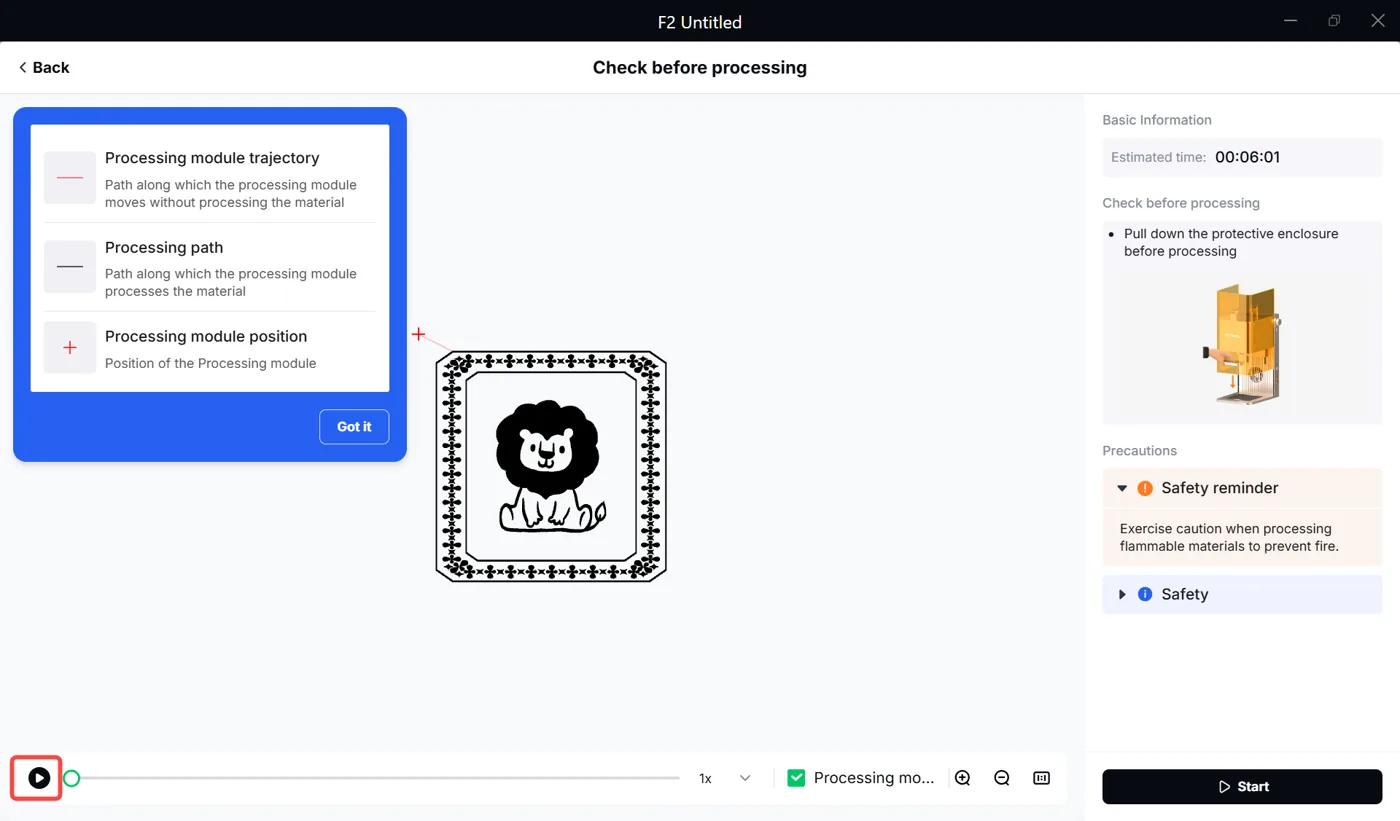

(2) Previsualiza el patrón y la trayectoria de procesamiento.

En la esquina inferior izquierda, haz clic en el icono , y xTool Studio te mostrará la trayectoria de procesamiento.

(3) Cierra la carcasa protectora. En la esquina inferior derecha de xTool Studio, haz clic en Iniciar.

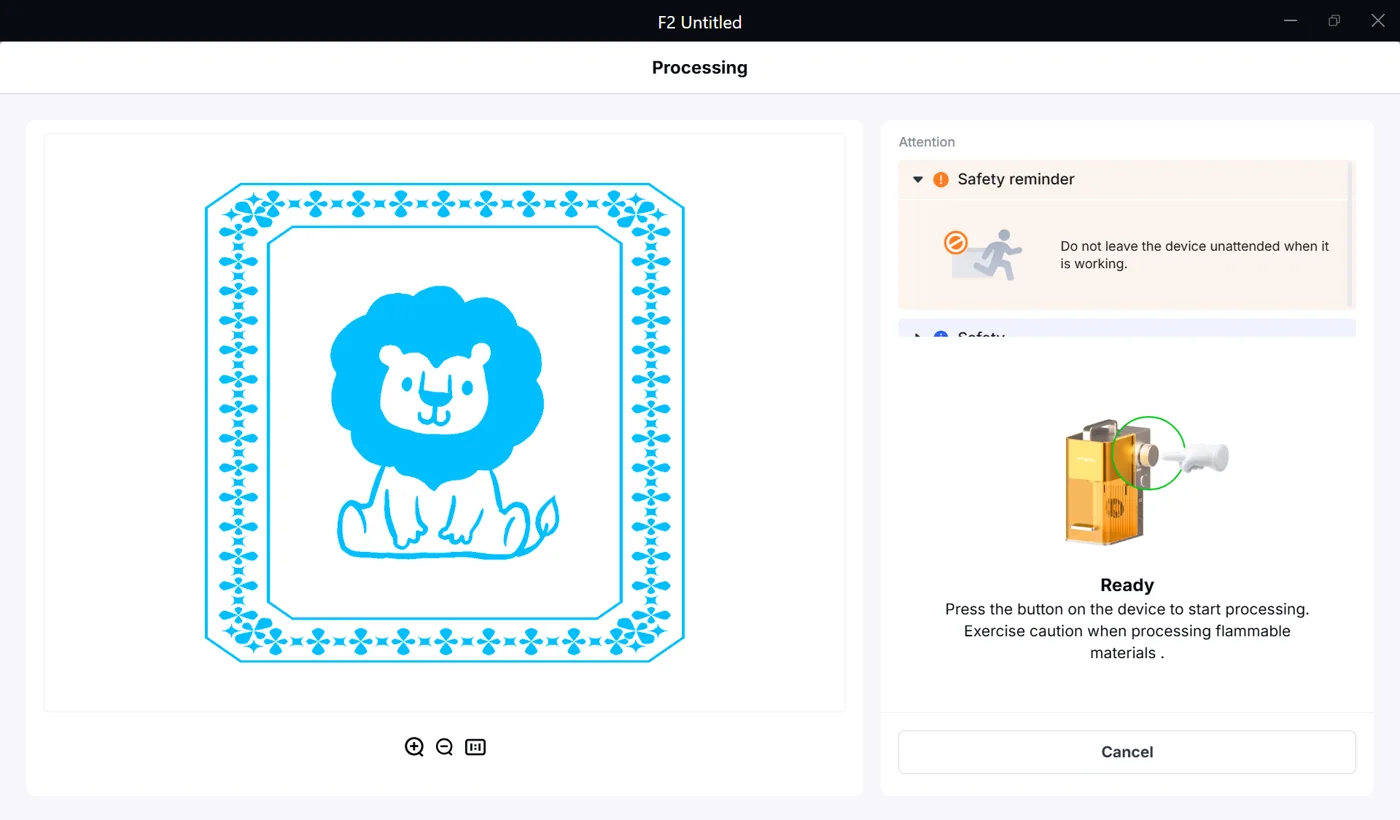

(4) Cuando el software muestre «Listo», pulsa el botón Inicio/Parada de la xTool F2 para iniciar el procesamiento.

Nota: Durante el procesamiento láser, mantén la carcasa protectora cerrada o usa gafas de protección capaces de bloquear haces láser de 455 nm y 1064 nm de longitud de onda.
