• Usa un material con una superficie lisa y curvas suaves que cumplan los requisitos siguientes.

• El ángulo entre la tangente a la curva en cualquier punto y una línea horizontal no debe ser mayor de 45 grados.

• La distancia entre el punto más alto y el más bajo de la superficie curva no debe ser mayor de 10 cm.

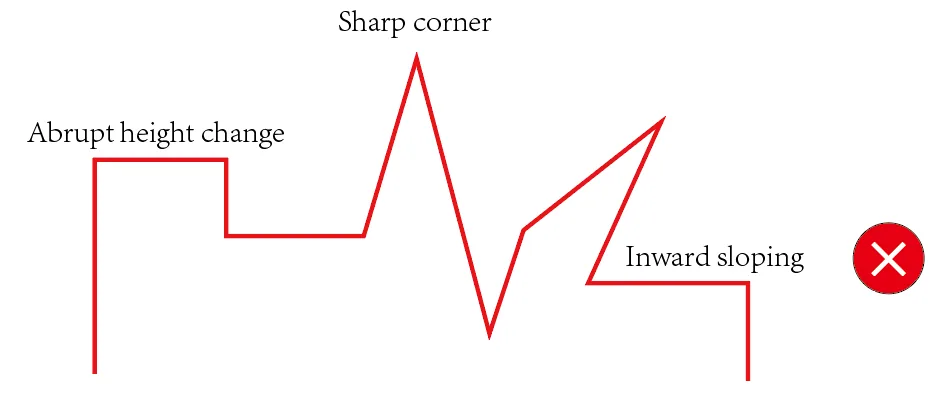

• No se admiten cambios bruscos de altura, esquinas afiladas ni inclinaciones hacia dentro.

• No uses materiales muy reflectantes.
  La xTool F2 mide las superficies curvas basándose en principios ópticos. Un exceso de reflejos del material puede provocar mediciones inexactas.

Conectar la xTool F2 a xTool Studio

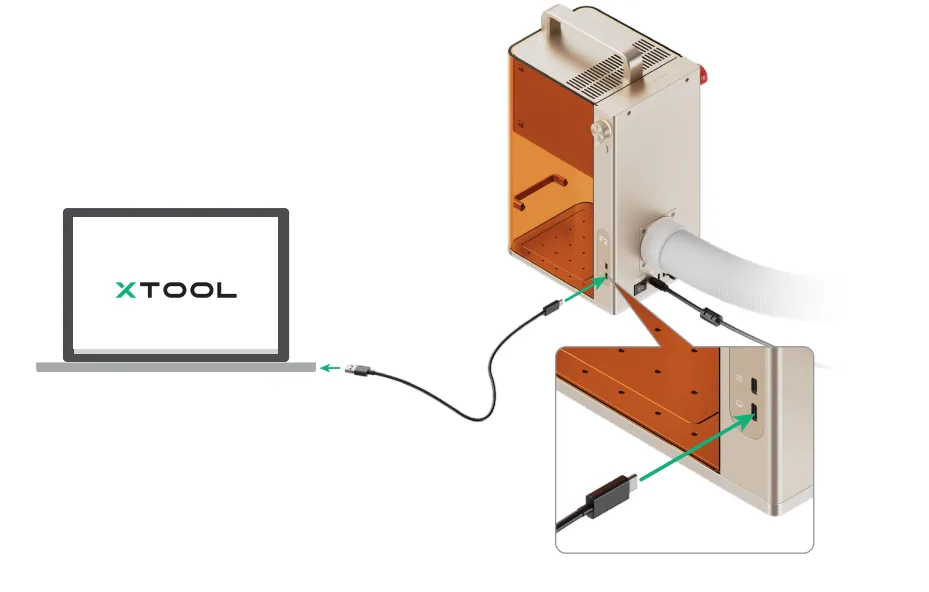

(1) Usa el cable USB para conectar la xTool F2 a tu ordenador.

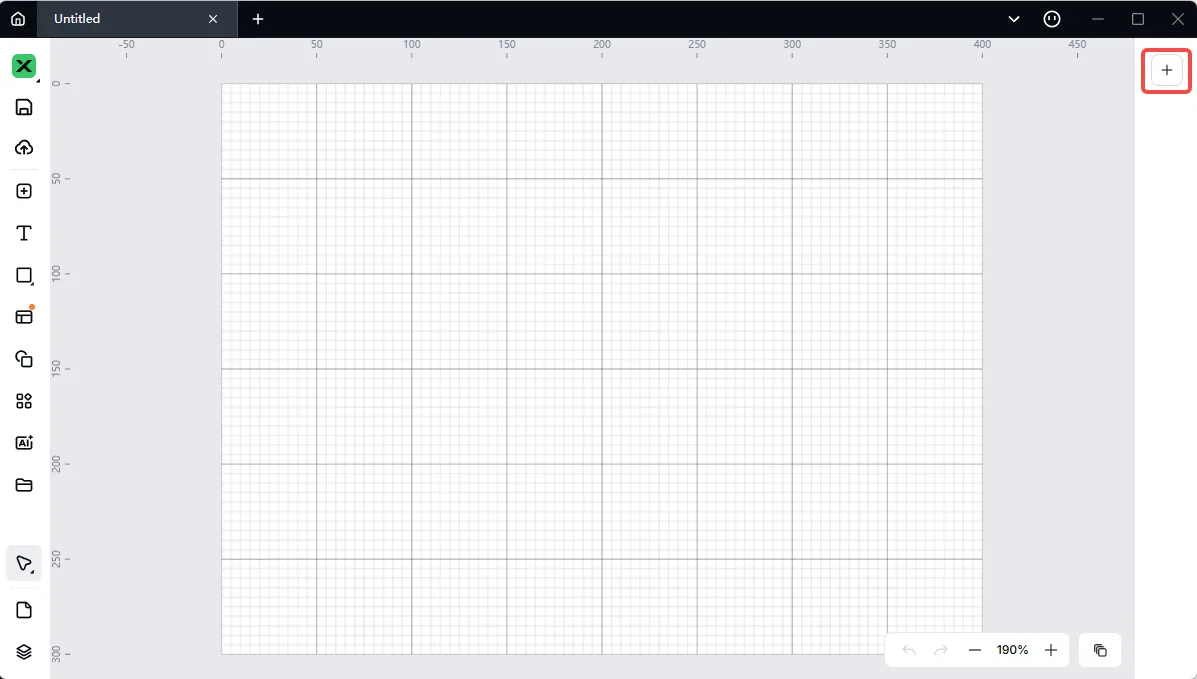

(2) Abre xTool Studio en tu ordenador. En la esquina superior derecha de xTool Studio, haz clic en el botón + Nuevo proyecto.

(3) En el lado derecho de la página de edición del proyecto, haz clic en el icono para añadir un dispositivo.

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Empezar a procesar con xTool Studio en tu ordenador

1. Seleccionar el modo de procesado

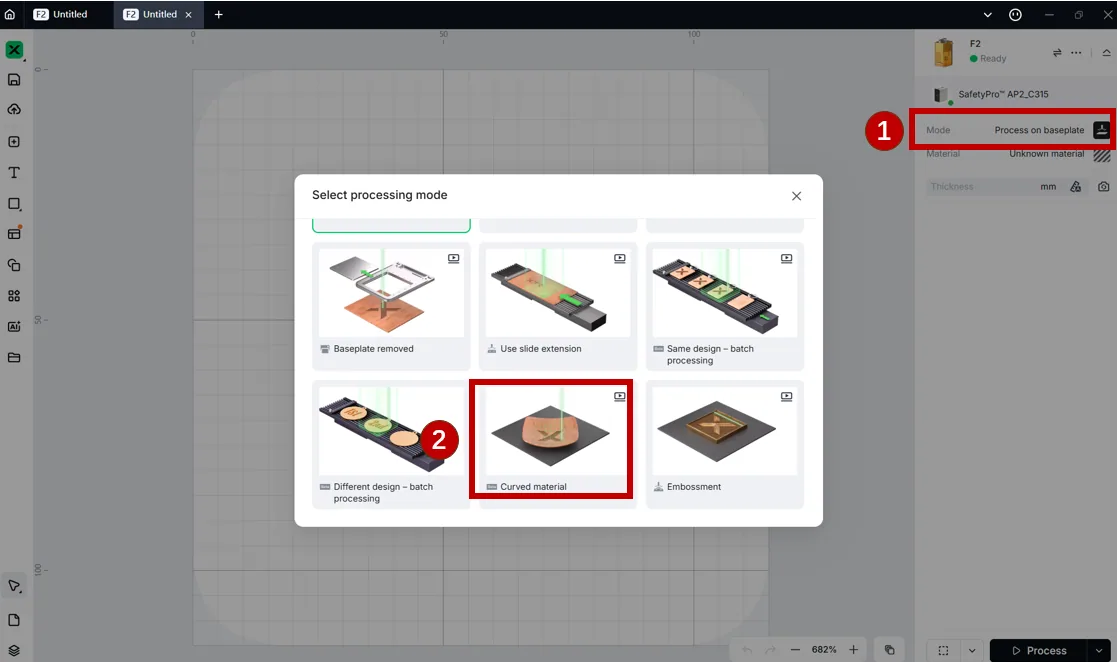

En la parte superior de xTool Studio, haz clic en el nombre del modo de procesado actual y, a continuación, selecciona Material curvo.

2. Ajustar el enfoque y seleccionar la zona de procesado

(1) En el lado derecho de xTool Studio, haz clic en el botón Medir curva.

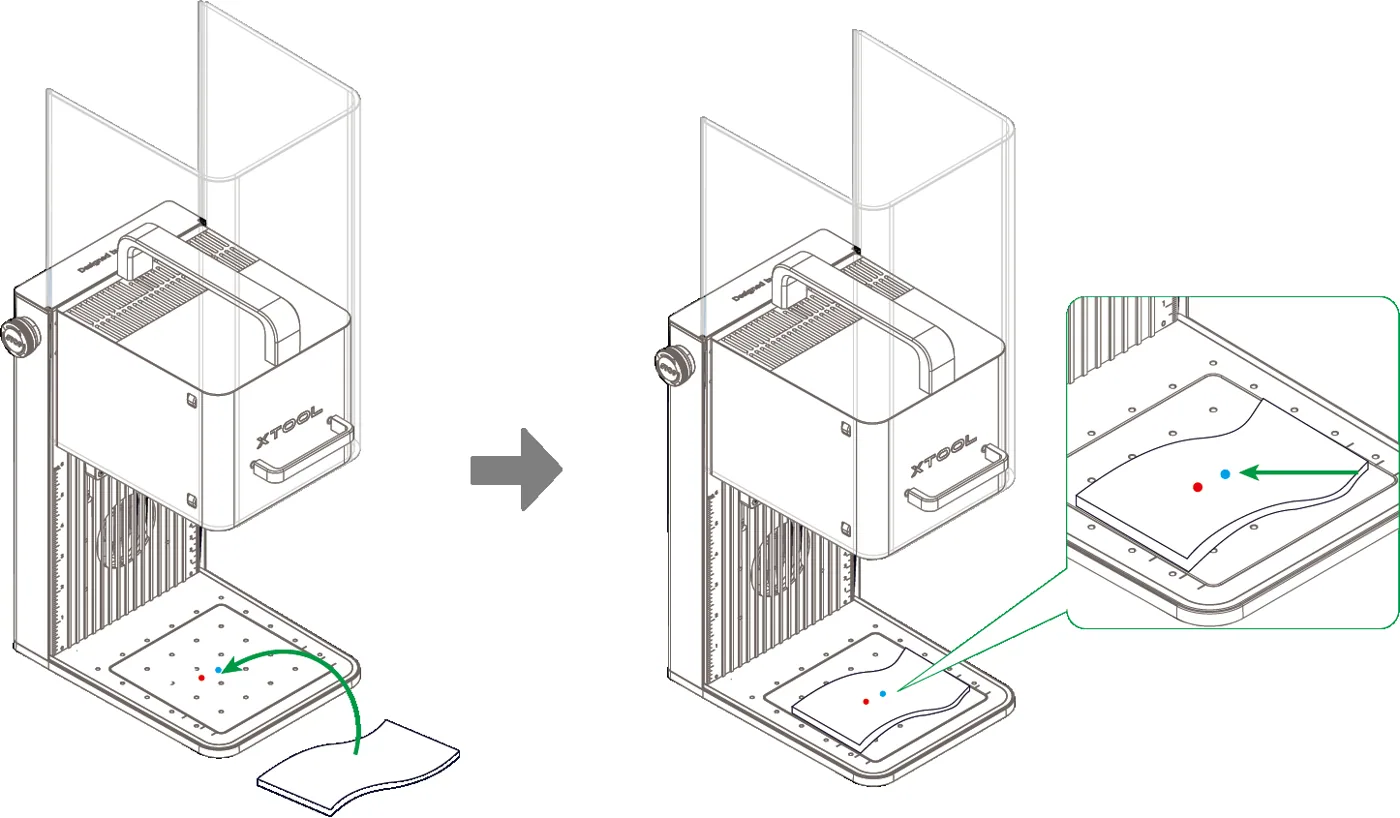

(2) Levanta el recinto protector y coloca el material sobre la placa base, dejando que el punto de luz azul caiga en el centro de la zona de procesado deseada.

(3) Mantén pulsado el botón de subida/bajada del módulo láser para subir o bajar el módulo láser. Cuando los puntos de luz roja y azul se superponen formando un punto morado, el enfoque se ha ajustado correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz roja se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz roja se desplaza hacia la derecha.

(4) En xTool Studio, haz clic en Encuadre, y entonces podrás ver una proyección rectangular azul, que indica la zona de procesado objetivo.

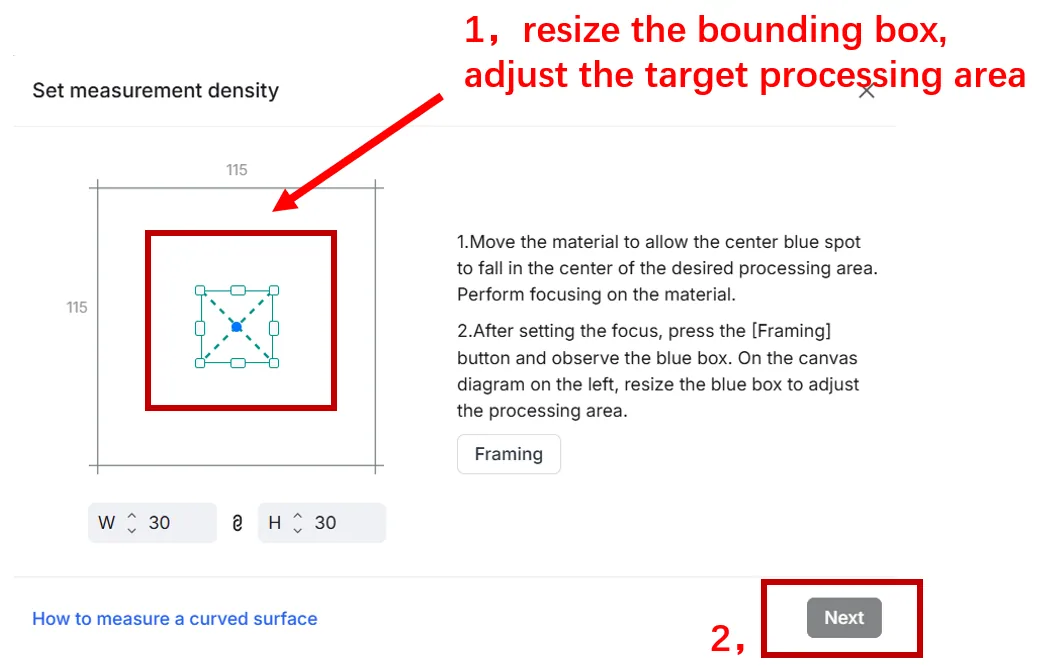

(5) En xTool Studio, arrastra los tiradores para redimensionar el cuadro delimitador, con el fin de ajustar la zona de procesado objetivo. Tras confirmar la zona de procesado objetivo, haz clic en Siguiente.

Nota: Por defecto, la proporción de anchura y altura está bloqueada. Puedes desbloquearla haciendo clic en el icono.

3. Ajustar la densidad de medición

(1) xTool Studio proporciona una densidad de medición recomendada en función del tamaño de la zona seleccionada. Puedes ajustar la densidad de medición cambiando las Filas y las Columnas.

‘

Nota: Cuantas más filas y columnas, mayor es la densidad de medición, más preciso es el modelo, pero más largo es el tiempo de medición.

(2) Haz clic en Iniciar medición, y el dispositivo medirá la altura de cada punto de la zona seleccionada. Puedes ver el progreso de la medición en xTool Studio.

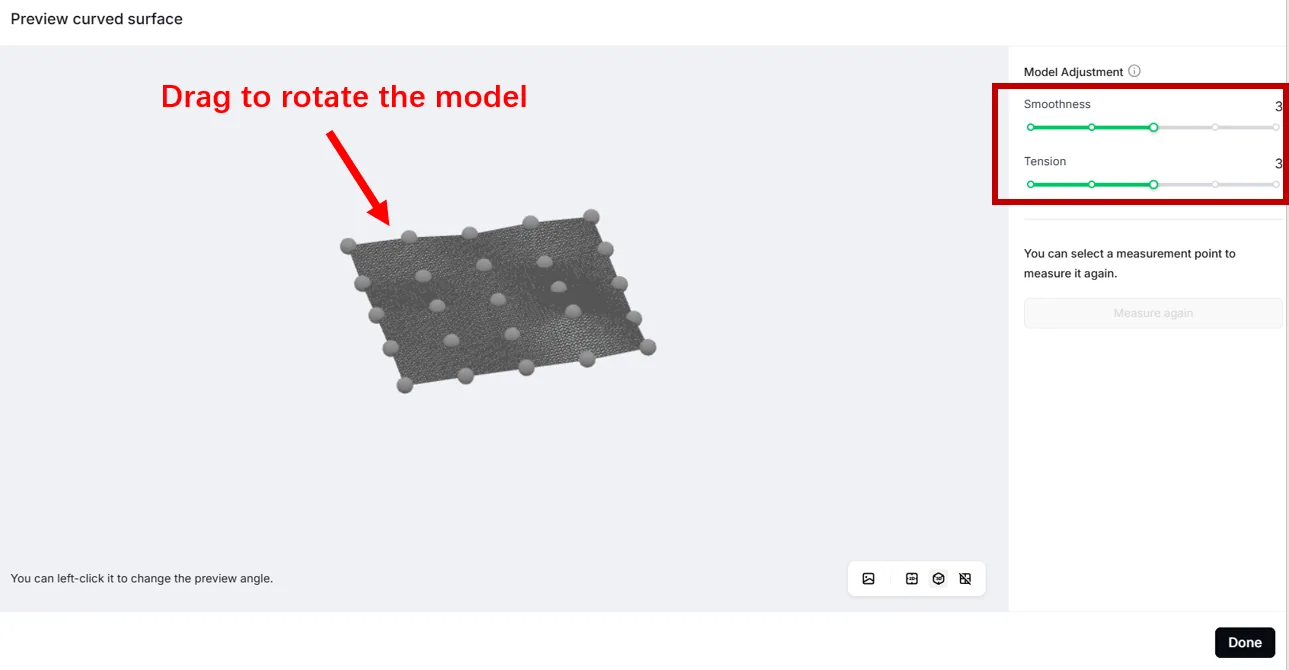

(3) Una vez completada la medición, xTool Studio genera un modelo 3D.

• Para rotar el modelo, arrástralo con el ratón.
• Para ajustar el modelo, cambia la Suavidad y la Tensión.

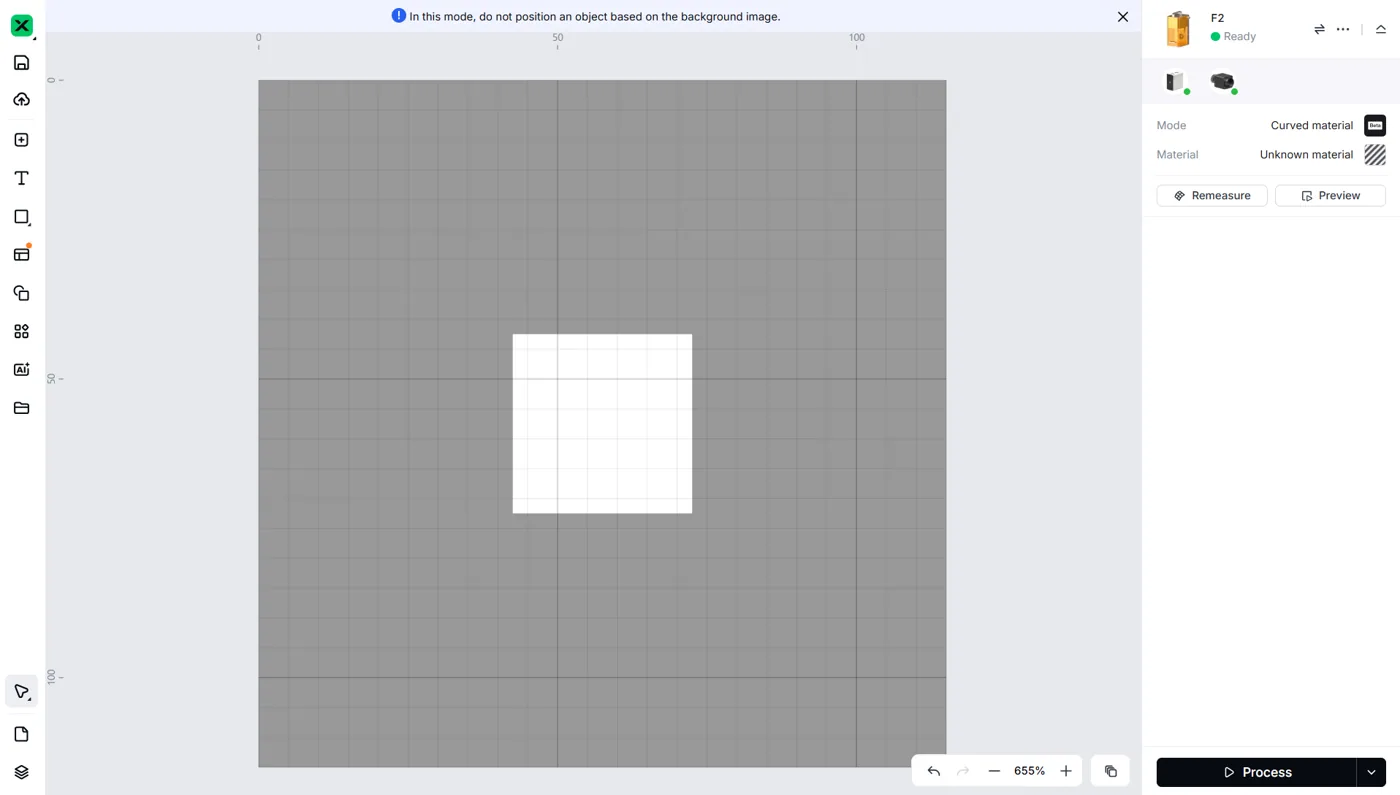

(4) Haz clic en Hecho. La zona seleccionada y medida se muestra con normalidad en el lienzo, mientras que la otra zona se vuelve gris, lo que indica una zona no procesable.

4. Diseñar objetos y ajustar los parámetros de procesado

Nota:  La zona gris del lienzo no está medida. No coloques objetos en esta zona.

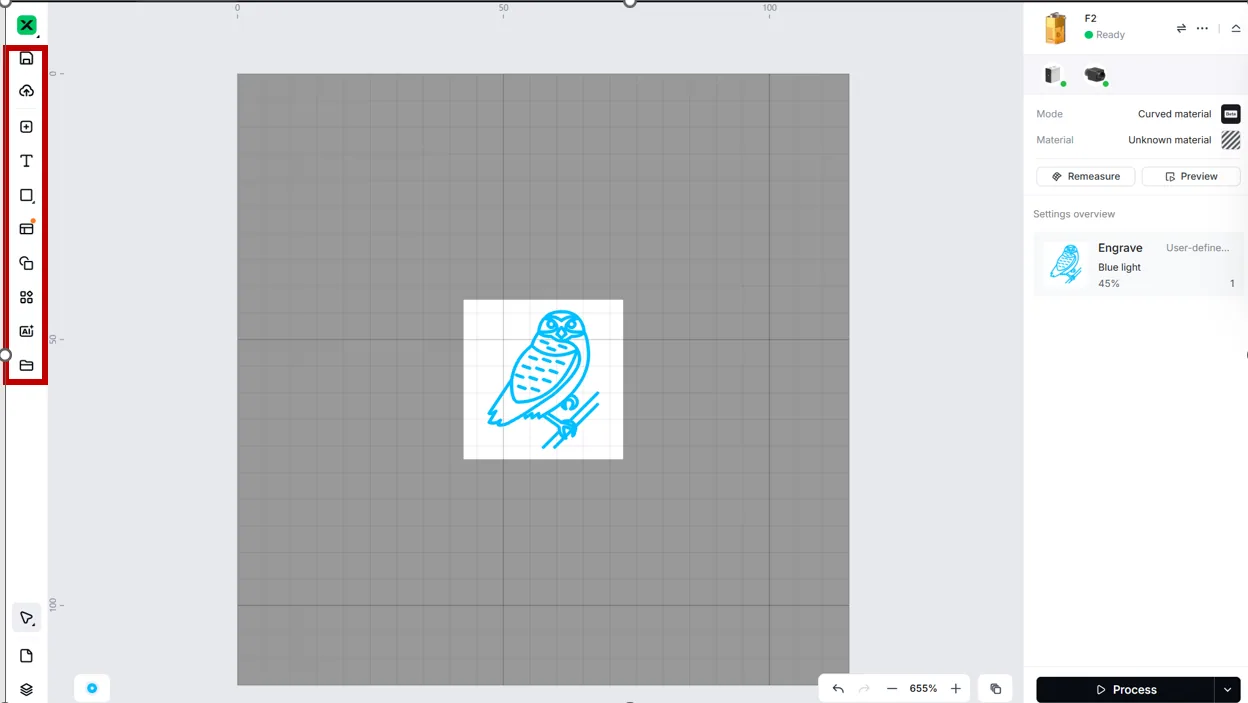

 (1) Usa las herramientas a la izquierda del lienzo para crear objetos en el lienzo. Puedes importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.

Nota: Para más información sobre cómo usar xTool Studio para diseñar objetos, consulta el Centro de Aprendizaje del Software.

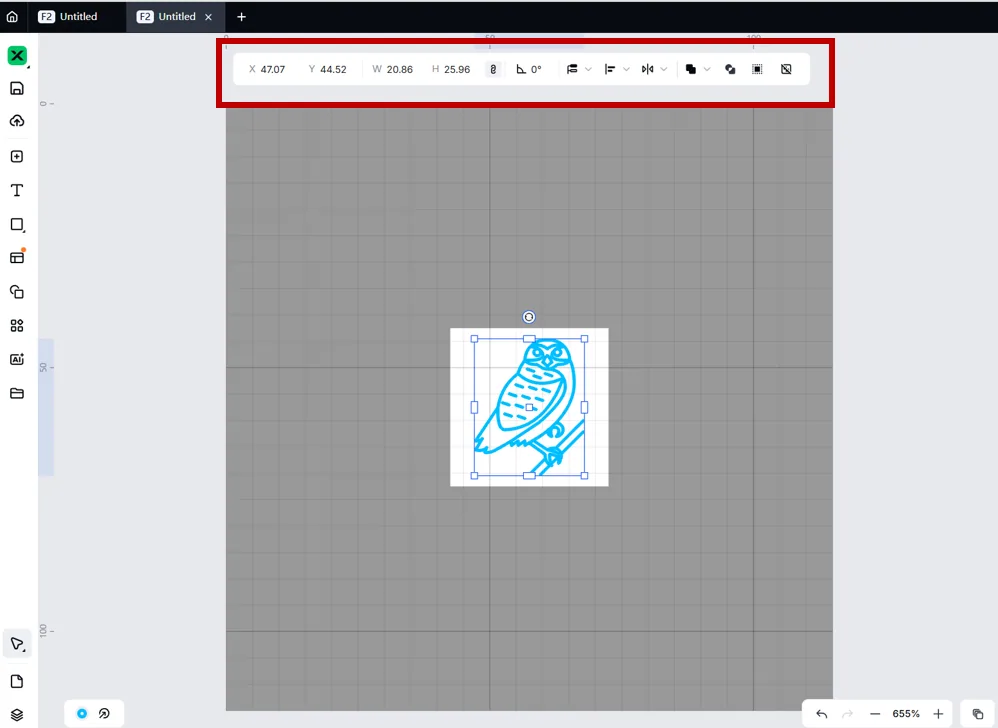

(2) Selecciona objetos en el lienzo. En la parte superior de xTool Studio, puedes usar las herramientas para seguir editando los objetos seleccionados.

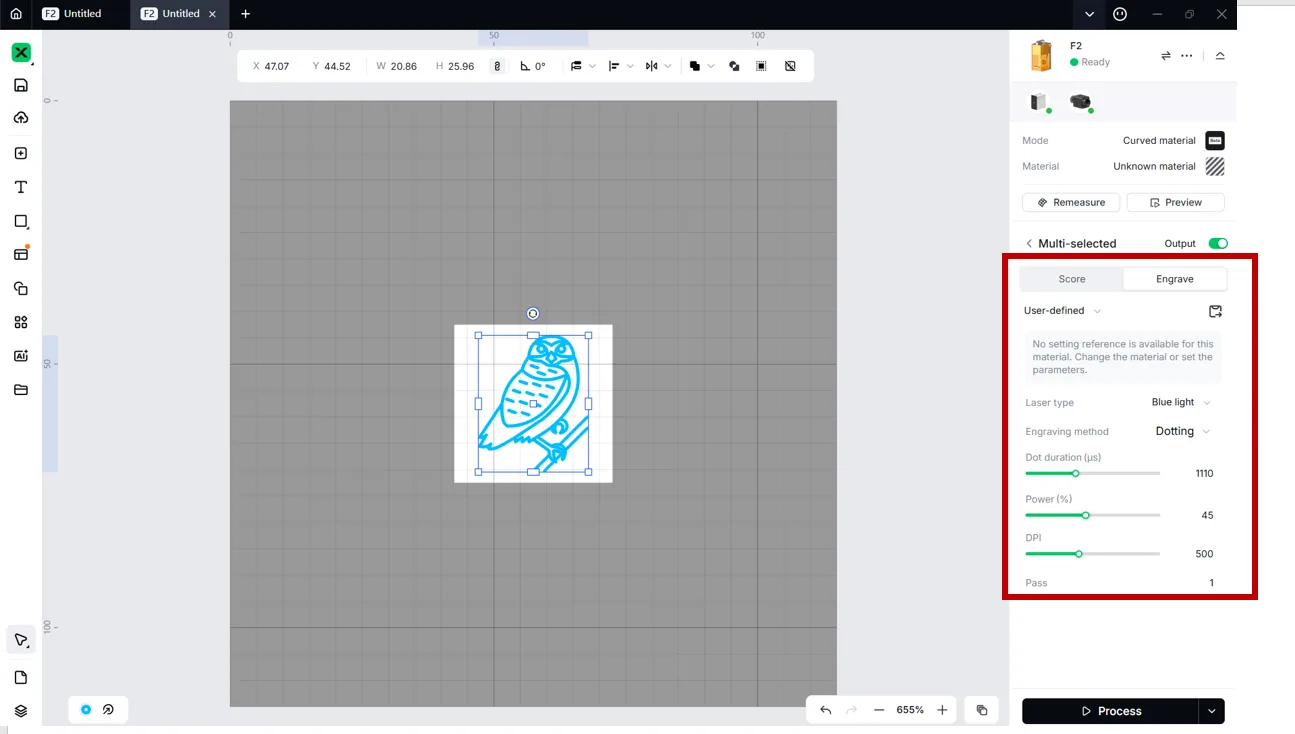

(3) Selecciona objetos en el lienzo. En el lado derecho de xTool Studio, ajusta los parámetros de los objetos seleccionados.

Nota:
1. Debes ajustar los parámetros de cada objeto. Un objeto omitido puede no procesarse.
2. Los parámetros que pueden ajustarse para los objetos de mapa de bits y los objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y ajustar sus parámetros de una sola vez.

5. Iniciar el procesado

(1) En la esquina inferior derecha de xTool Studio, haz clic en el icono situado junto a Procesar para ajustar la trayectoria de procesado.

• Planificación automática: xTool Studio planifica automáticamente la trayectoria de procesado basándose en algoritmos inteligentes.
• Por capa: Los objetos se procesarán según el orden de las capas.

(2) En la esquina inferior derecha de xTool Studio, haz clic en Procesar.

(3) Previsualiza el patrón y la trayectoria de procesado.

En la esquina inferior izquierda, haz clic en el botón , y xTool Studio te mostrará la trayectoria de procesado.

(4) Cierra el recinto protector. En la esquina superior derecha del software, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón de inicio/parada de la XTOOL para empezar a procesar.
