Guías de inicio rápido en diferentes idiomas

Nota: En la Guía de inicio rápido puedes consultar la lista de componentes, la estructura del producto, las especificaciones, la explicación de los indicadores, así como las instrucciones de instalación del dispositivo y el mantenimiento básico.

Desembalaje y primer uso de la xTool F2Lista de componentes

Conoce la xTool F2

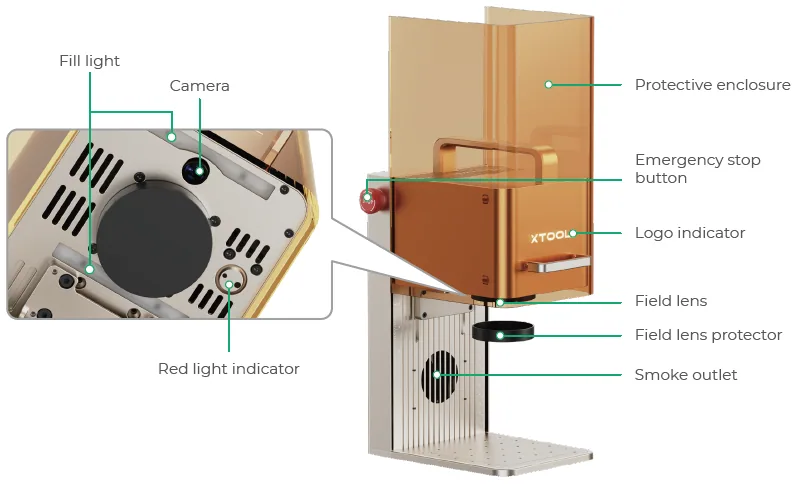

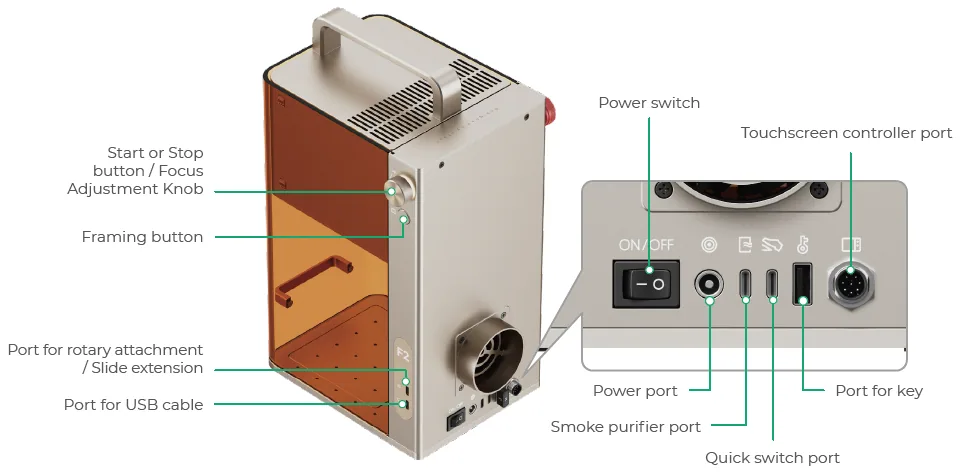

Estructura del producto

Estados habituales de la máquina y visualización de indicadores

Especificaciones

Prepara la máquina

1. Abre la carcasa protectora e instala la placa base en la dirección indicada por la flecha.

2. Tira hacia abajo del protector de la lente de campo para retirarlo.

Consejos: Asegúrate de retirar el protector cada vez antes de usar la máquina. Si no vas a usar la máquina durante un largo periodo de tiempo, puedes volver a instalar el protector para evitar que la lente de campo se llene de polvo.

3. Asegúrate de que el botón de parada de emergencia esté liberado. Si está pulsado, gíralo para liberarlo.

Botón de parada de emergencia

Si se produce una emergencia, pulsa el botón de parada de emergencia para apagar la máquina.

Tras resolver la emergencia, gira el botón de parada de emergencia para liberarlo.

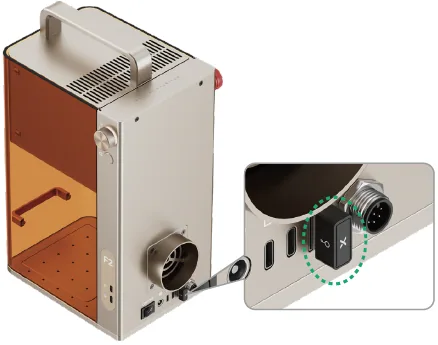

4. Asegúrate de que la llave esté completamente insertada.

Consejos: Puedes usar la llave como llave de control de acceso o como conector de enclavamiento remoto.

Llave de control de acceso
Retirar la llave puede desactivar el procesamiento de la máquina y las funciones relacionadas.

Conector de enclavamiento remoto
Para instrucciones detalladas, visita support.xtool.com/article/1367.

5. Instala el tubo.

Consejos: Si necesitas un purificador de humos de sobremesa, adquiere uno y conéctalo a la xTool F2 según las instrucciones del manual de usuario.

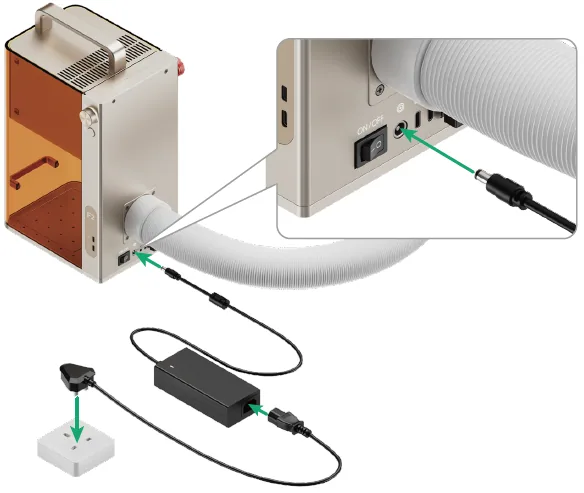

6. Conéctala a una fuente de alimentación.

Uso de la xTool F2

Encendido

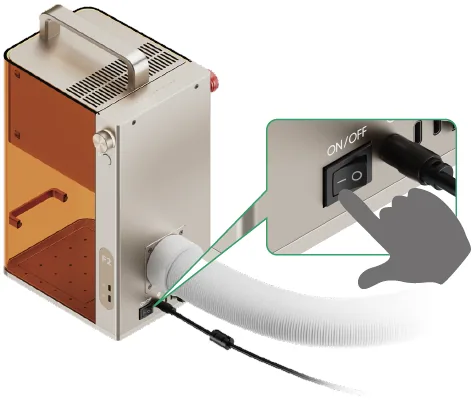

Pulsa el botón de encendido para encender la xTool F2.

Nunca uses el botón de parada de emergencia como botón de encendido.

Usa el botón de parada de emergencia solo cuando se produzca una emergencia. Usarlo como botón de encendido para encender y apagar la máquina puede dañarla.

Manejar la xTool F2 con el software

1. Visita s.xtool.com/software para descargar e instalar el software desarrollado por xTool.

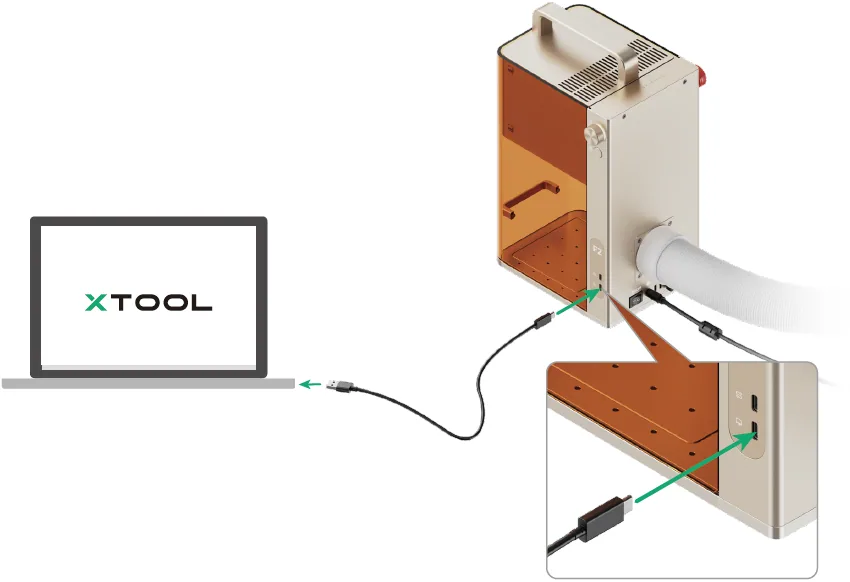

2. Usa el cable USB para conectar la xTool F2 a tu ordenador y, a continuación, conecta la xTool F2 en el software.

Para más detalles sobre cómo usar el software para manejar la xTool F2 y procesar materiales, visita support.xtool.com/product/60.

Más operaciones

Ajuste manual del enfoque

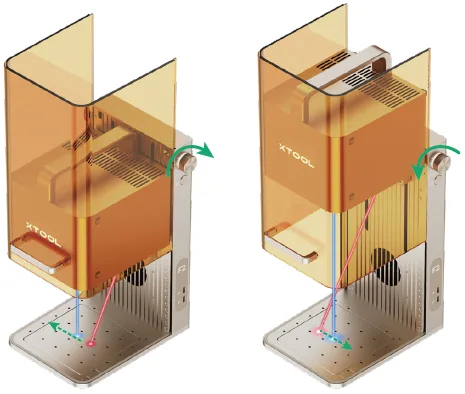

Gira la rueda para ajustar la altura del módulo láser. Cuando los puntos de luz roja y azul se superponen, el enfoque queda correctamente ajustado.

Consejos: Si al girar la rueda no consigues superponer los puntos rojo y azul, visita support.xtool.com/article/2373 como referencia, o puedes contactar con el soporte técnico de MDPI para obtener ayuda.

Uso de accesorios

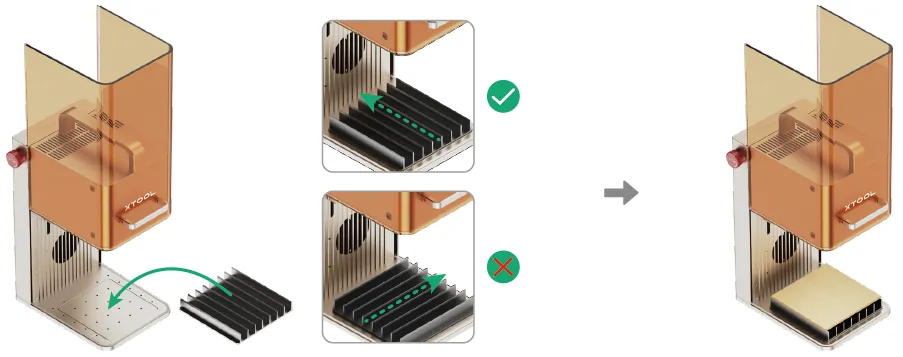

Panel de rejilla

Para cortar un material, se recomienda usar el panel de rejilla. Reduce las zonas quemadas y protege la placa base durante

el procesamiento del material.

Pieza de posicionamiento en forma de L

Puedes usar la pieza de posicionamiento en forma de L para el procesamiento por lotes. Te ayuda a colocar los materiales en la misma posición en cada

tarea de procesamiento.

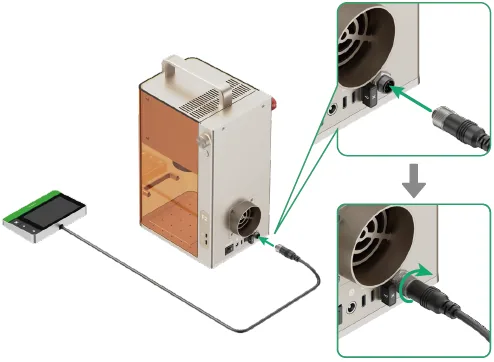

Controlador con pantalla táctil

Consejos: El controlador con pantalla táctil no está incluido en el pack.

■ Botón Arriba/Abajo del módulo láser: Sube o baja el módulo láser durante el enfoque manual.

■ Botón de encuadre: Púlsalo una vez para iniciar o detener el encuadre.

■ Botón de Inicio/Parada: Púlsalo una vez para iniciar o detener el procesamiento del material; púlsalo dos veces seguidas para repetir la última tarea de procesamiento.

Precaución:

1. Antes de conectar el cable, asegúrate de que el interruptor de encendido esté en la posición OFF.

2. Asegúrate de que el lado con la muesca quede hacia arriba.

Accesorio rotativo

Consejos: El accesorio rotativo no está incluido en el pack.

Hay tres líneas de marcado en la base de la xTool F2. Según el modo de trabajo y el ajuste de nivel de tu accesorio rotativo, alinea su borde inferior delantero con la línea de marcado correspondiente.

Para más detalles sobre cómo usar la xTool F2 con el accesorio rotativo, visita support.xtool.com/product/13 como referencia.

Precaución: Sigue estrictamente las instrucciones de seguridad para usar la xTool F2 con el accesorio rotativo. Establece una zona de seguridad controlada bajo la supervisión del Responsable de Seguridad Láser (LSO) y adopta medidas de protección personal suficientes frente a los riesgos del láser.

Mantenimiento

Precaución: Desconecta la alimentación antes de realizar el mantenimiento del producto.

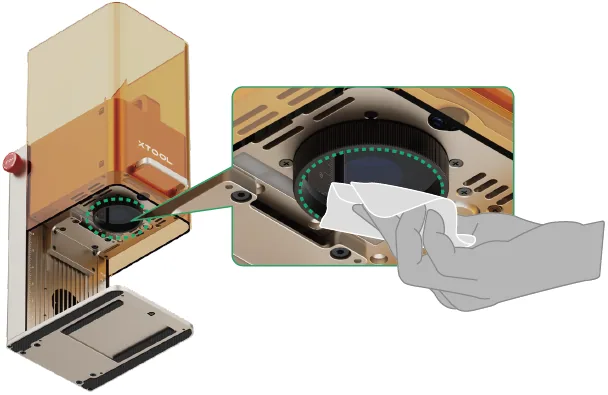

Limpieza de la lente de campo

Cuando se produce una atenuación de la potencia del láser (por ejemplo, los patrones grabados quedan poco marcados o los materiales no se cortan como se espera), es posible que la lente de campo esté sucia. Límpiala con el paño sin pelusa humedecido con alcohol.

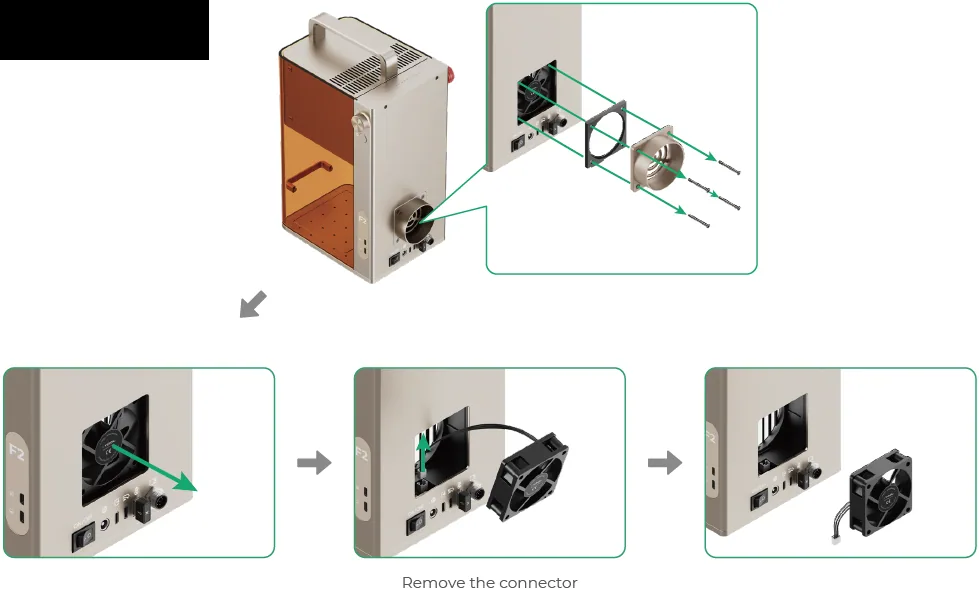

Limpieza del módulo del ventilador

Cuando el humo se escapa de la carcasa protectora, es posible que el módulo del ventilador esté obstruido por el polvo. Límpialo para garantizar una correcta extracción del humo.

1. Retira el tubo.

2. Abre la tapa y luego extrae el módulo del ventilador.

3. Usa un cepillo u otras herramientas para limpiar ambos lados del módulo del ventilador.

Precaución: El módulo del ventilador se puede enjuagar con agua, pero no lo sumerjas. Asegúrate de que esté completamente seco antes de volver a instalarlo.

4. Vuelve a instalar el módulo del ventilador en la unidad principal.

Lubricación de la carcasa protectora

Si no puedes mover la carcasa protectora arriba y abajo con suavidad, aplica grasa en los bordes de los dos laterales.

Consejos: Si la compras por tu cuenta, se recomienda grasa blanca de litio.
