El grabado en relieve con láser consiste en usar haces láser para tallar un diseño sobre la superficie del material. Para crear un efecto en relieve, primero se divide el diseño de mapa de bits en varias capas y, a continuación, el láser sigue ajustes específicos para cortar las capas a diferentes profundidades.

Preparativos

1. Conectar la xTool F2 a xTool Studio

Sigue las instrucciones de Conectar la xTool F2 a xTool Studio en el ordenador.

2. Preparar un diseño para el grabado en relieve con láser

Para grabar en relieve un material, necesitas usar un mapa de profundidad como objeto de procesamiento.

Mapas de profundidad

En gráficos por ordenador 3D y visión por ordenador, un mapa de profundidad es una imagen o canal de imagen que contiene información sobre la distancia de los objetos desde una perspectiva o punto de referencia concreto. A cada píxel se le asigna un valor que representa la distancia de ese píxel respecto al punto de referencia, lo que crea una representación 3D de la escena para su imagen RGB o escena virtual.

El Stanford Bunny de arriba es un mapa de profundidad. Los píxeles blancos representan la parte de la escena más cercana al punto de referencia, y los píxeles negros representan la parte más alejada. En este caso, las partes más cercanas de la escena son las orejas del conejo. El degradado de escala de grises intermedio ilustra que la cabeza, el cuello y el cuerpo están un poco más alejados del punto de referencia, las patas aún más, y la cola del conejo la más alejada antes del fondo, o el punto más lejano de la imagen. Al procesar, el color oscuro es la parte profunda del grabado, y el color claro es la parte superficial del grabado.

3. Obtener un mapa de profundidad

Puedes obtener un mapa de profundidad a través de los siguientes canales:

Seleccionar un mapa de profundidad desde Elementos

En el lado izquierdo de la página de edición del proyecto en xTool Studio, haz clic en el icono Elementos. Desplázate hacia abajo para encontrar Relieve y selecciona un mapa de profundidad dentro de esta categoría.

Generar un mapa de profundidad en xTool AImake

(1) En el lado izquierdo de la página de edición del proyecto en xTool Studio, haz clic en el icono IA.

(2) Selecciona Relieve.

(3) Elige el tipo deseado.

(4) Sube una imagen o introduce tu instrucción.

(5) Haz clic en el icono para generar un mapa de profundidad.

Importar un mapa de profundidad

Puedes descargar un mapa de profundidad de internet o crear uno en un software de terceros y, a continuación, importar la imagen a xTool Studio.

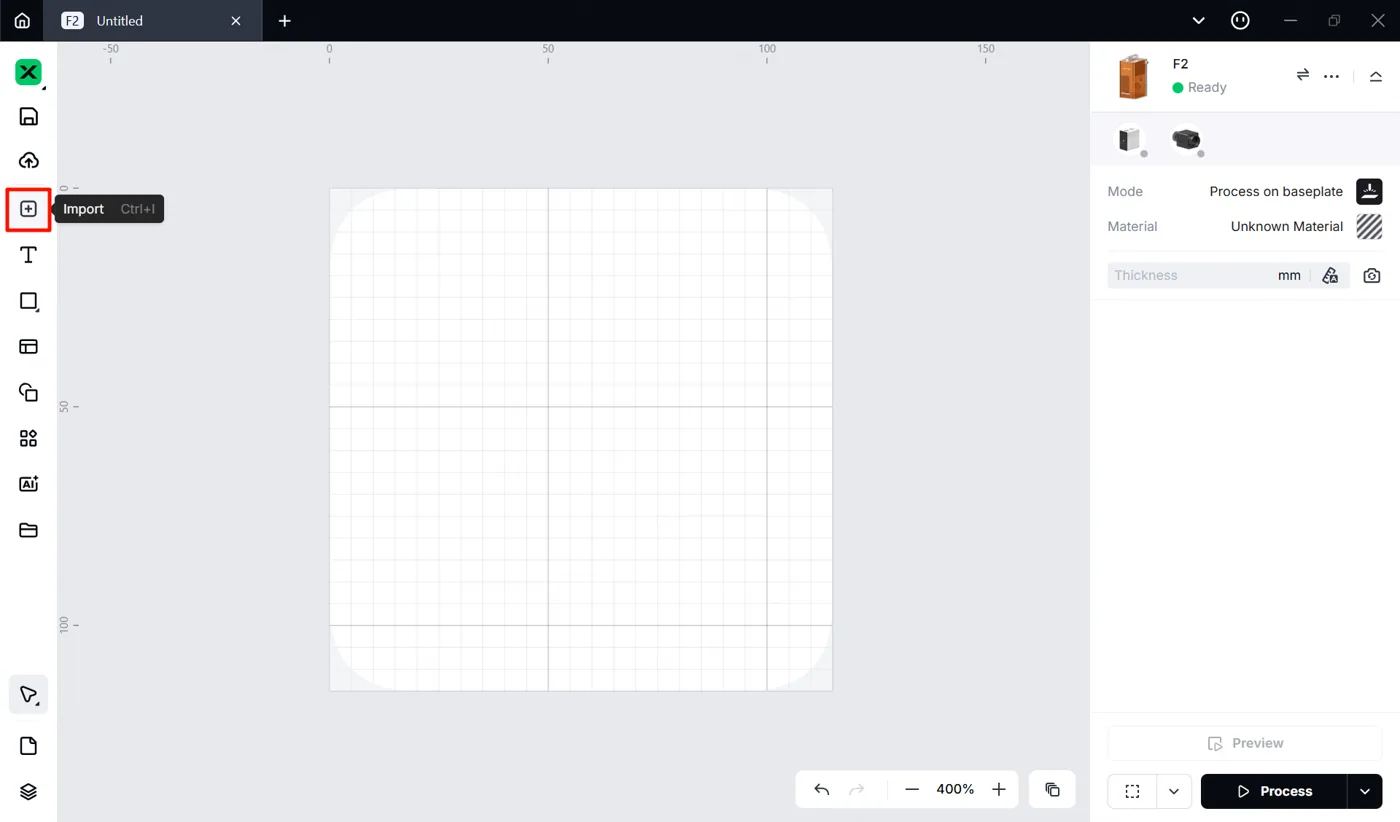

En el lado izquierdo de la página de edición del proyecto, haz clic en el icono de importar para importar un mapa de profundidad.

Empezar el grabado en relieve con láser

1. Seleccionar el modo de procesamiento y el nombre del material

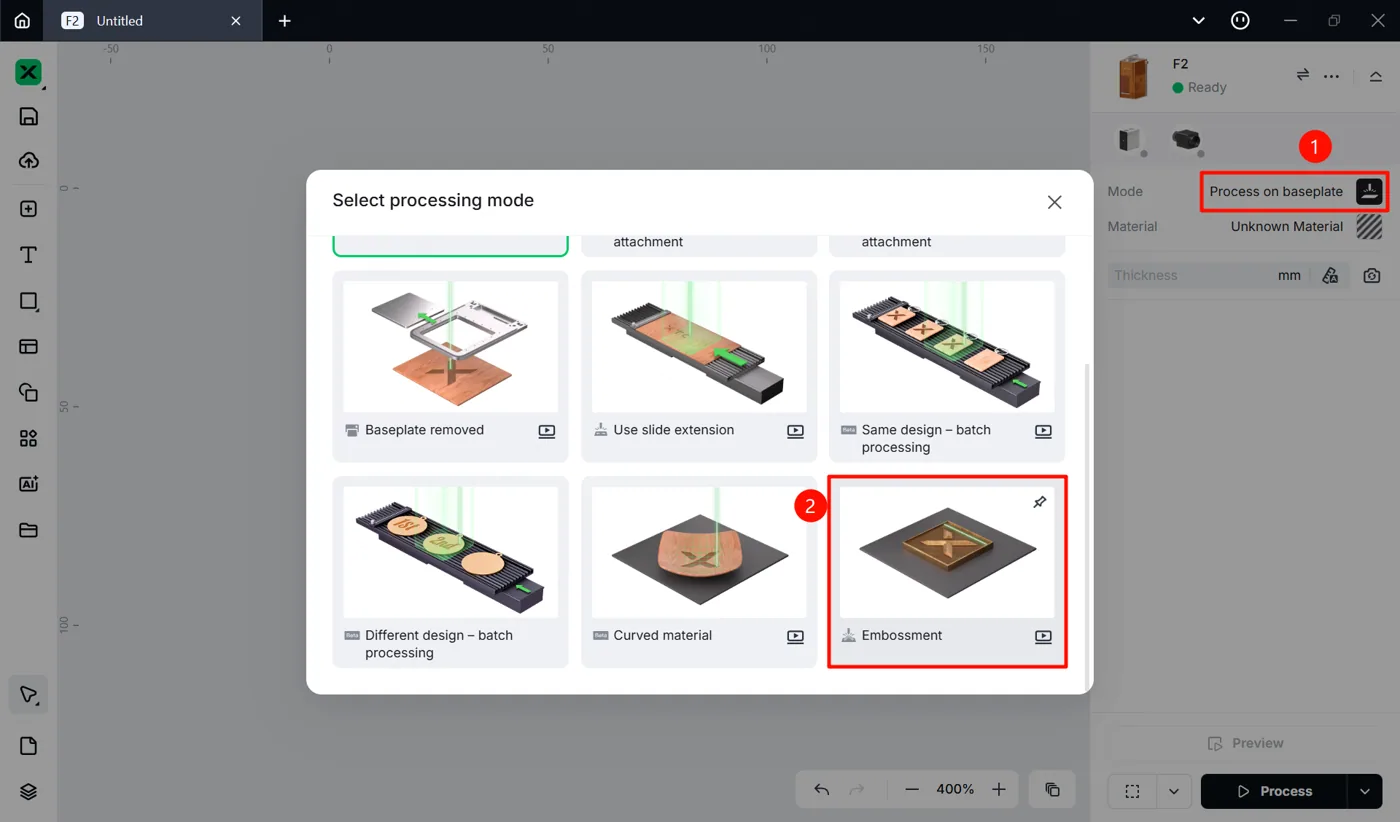

(1) En el lado derecho de xTool Studio, haz clic en el nombre del modo y selecciona Relieve como modo de procesamiento.

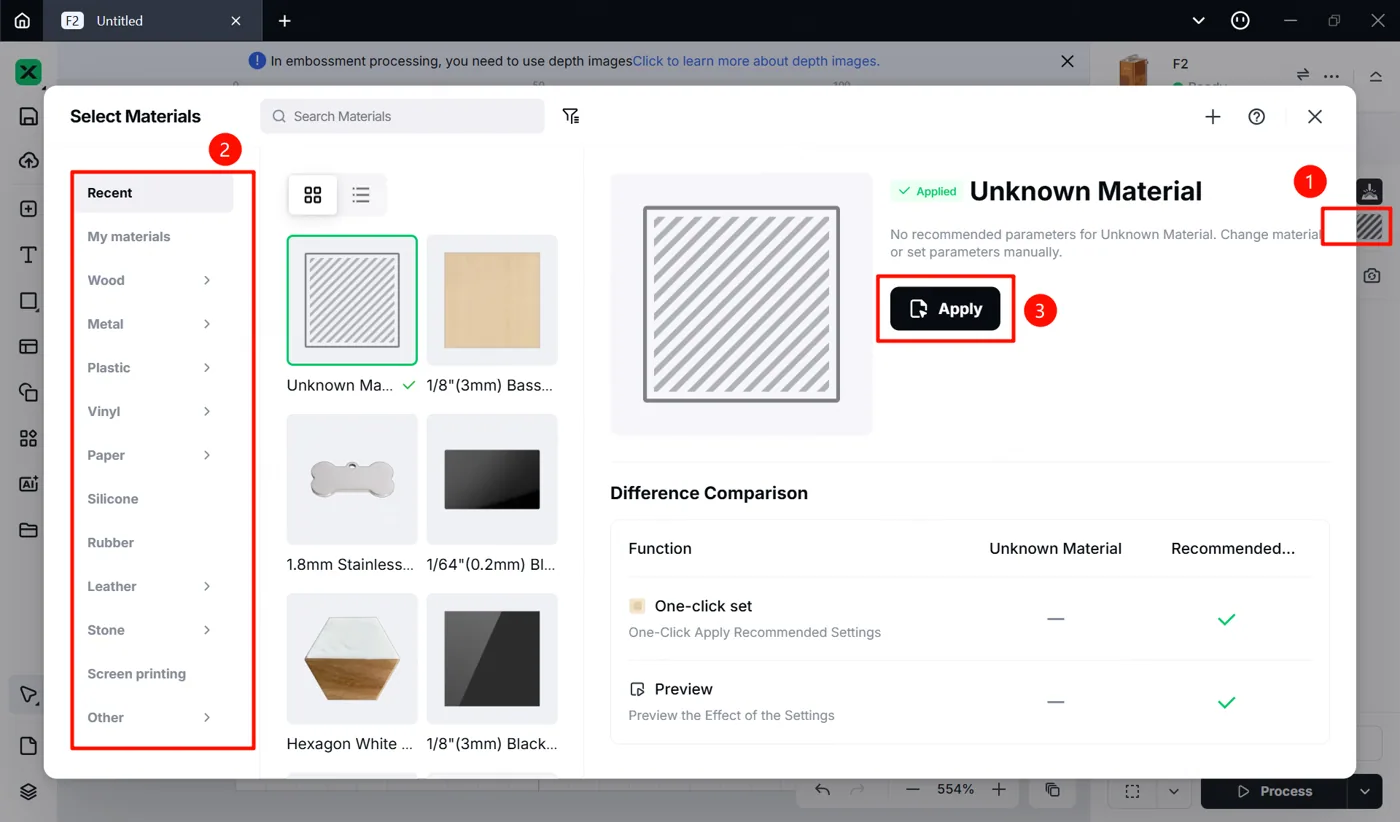

(2) En la esquina superior derecha, haz clic en Material desconocido, selecciona el nombre de tu material y haz clic en Aplicar.

Nota:

1. Si no encuentras tu material en la lista, puedes hacer clic en el icono de la esquina superior derecha para añadir un material definido por el usuario.

2. Después de seleccionar un material de la lista de materiales, el software configurará automáticamente los parámetros para el procesamiento láser. Los ajustes predeterminados se aplican a los materiales de xTool. Puedes ajustar la configuración según tus necesidades.

3. Los ajustes de parámetros recomendados solo pueden lograr los mejores resultados al usar materiales de xTool. Si usas materiales de terceros, se recomienda que realices primero por tu cuenta una matriz de prueba de material para obtener los efectos y parámetros deseados. Al mismo tiempo, asegúrate de que los materiales estén libres de humedad o contaminación, que pueden afectar mucho a los resultados.

2. Colocar el material y realizar el enfoque del láser

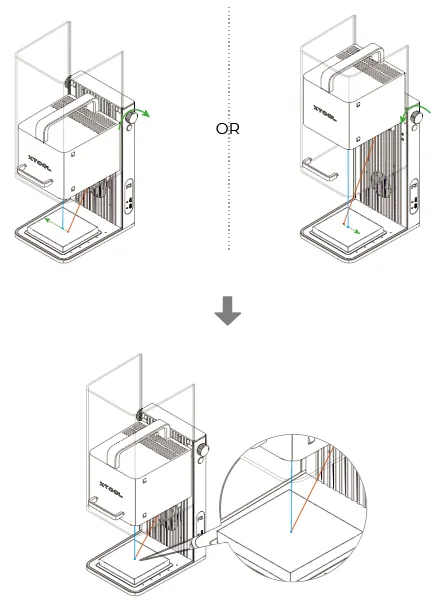

(1) Levanta la carcasa protectora y coloca el material sobre la placa base, permitiendo que el punto de luz azul incida sobre la superficie del material.

(2) Gira el botón de ajuste del módulo láser para subir o bajar el módulo láser. Cuando los puntos de luz roja y azul se superponen, el enfoque se ha ajustado correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser se mueve hacia arriba, el punto de luz roja se mueve hacia la izquierda. Si el módulo láser se mueve hacia abajo, el punto de luz roja se mueve hacia la derecha.

(3) Después de terminar el enfoque, puedes ver el grosor del material medido en la esquina superior derecha de xTool Studio.

Nota: La xTool F2 admite enfoque automático y enfoque manual. Aquí usamos el enfoque manual. Si quieres usar el enfoque automático, haz clic en el icono junto al grosor.

3. Capturar el fondo e importar un mapa de profundidad

(1) En la esquina derecha de xTool Studio, haz clic en el icono Actualizar fondo .

Nota:

1. xTool Studio toma una foto del área de procesamiento de la xTool F2 y la usa como fondo del lienzo. Puedes posicionar los objetos de procesamiento basándote en el fondo.
2. Para garantizar la precisión de posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.

(2) Usa los métodos descritos en Obtener un mapa de profundidad para importar un mapa de profundidad.

(3) Cambia el tamaño o mueve la imagen. Arrastra los puntos de anclaje del cuadro delimitador para cambiar el tamaño de la imagen, y arrastra la imagen para moverla.

4. Configurar los parámetros de procesamiento

Selecciona el objeto en el lienzo. En el lado derecho de xTool Studio, configura los parámetros del objeto.

• Tipo de láser
• • Luz azul se usa normalmente con materiales como madera de tilo, cartón corrugado y cuero, y para el corte láser.
  • IR es ideal para grabar metales como acero inoxidable, oro, plata, cobre, aluminio, etc.
• Número de capas
  Cuantas más capas configures, más profundo talla el láser en la superficie del material. Valor válido: [1, 256], número entero.
• Potencia (%)
  La potencia del láser. Cuanto mayor sea la potencia, más profundo talla el láser en la superficie del material. Valor válido: [1, 100].
• Velocidad (mm/s)
  La velocidad de movimiento de los puntos láser a lo largo de la trayectoria de procesamiento. Si los puntos láser se mueven más despacio, el tiempo de procesamiento será mayor y el material absorberá más energía. Por lo tanto, cuanto menor sea la velocidad, más profundo talla el láser en la superficie del material.
• Pasada
  El número de veces que los puntos láser pasan sobre la trayectoria de procesamiento. Cuantas más pasadas, más profundo talla el láser en la superficie del material. Valor válido: [1, 10], número entero.
• Líneas por cm
  El número de líneas grabadas dentro de cada centímetro. Afecta a la resolución del resultado en relieve.
• Ángulo de grabado
  El ángulo de los haces láser al grabar sobre el material. Este ángulo es un ángulo relativo entre los haces láser y los puntos de procesamiento. Para un funcionamiento normal, se recomienda ajustar el valor a 30.
• Descender en el eje z
  A medida que el láser talla más profundo en el material, el haz láser puede desenfocarse. Al activar esta función, el módulo láser descenderá en el eje z, de modo que el haz láser pueda seguir enfocando la superficie del material. Un haz láser enfocado produce la máxima energía. Para materiales como el latón que requieren alta potencia láser, se recomienda activar Descender en el eje z para obtener mejores resultados de procesamiento. En otras condiciones, si no es necesario, no se recomienda activar esta función.

Nota: Como referencia de configuración de parámetros, consulta Ajustes de material de la F2.

5. Configurar la trayectoria de procesamiento

En la esquina inferior derecha de xTool Studio, haz clic en el icono de flecha junto a Procesar para configurar la trayectoria de procesamiento.

• Evitar humo: Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para marcar sobre materiales como madera y cartón corrugado que producen humo abundante. De lo contrario, el humo abundante puede bloquear los haces láser e interferir en el procesamiento láser.

• Trayectoria de procesamiento:
• • Planificación automática: xTool Studio planifica automáticamente la trayectoria de procesamiento basándose en algoritmos inteligentes.
  • Definición por el usuario: Configura manualmente las trayectorias de procesamiento de algunos objetos.

6. Previsualizar el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante Encuadre. Encuadrar significa que los puntos láser recorren el borde de los objetos de procesamiento sobre el material.

(1) Haz clic en el icono de flecha para configurar los Ajustes de encuadre.

• Potencia de luz: Ajusta la potencia del láser para el encuadre.

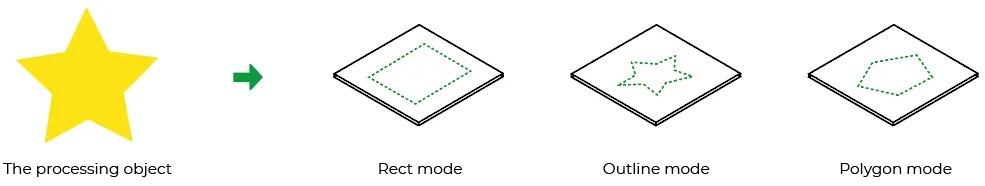

• Modo:
  En el modo Rect , los puntos láser recorren el borde rectangular de los objetos de procesamiento.
  En el modo Contorno , los puntos láser recorren el contorno de los objetos de procesamiento.
  En el modo Polígono , los puntos láser recorren una trayectoria poligonal formada al conectar los vértices del objeto.

(2) Haz clic en el icono Encuadre del software. Los puntos láser se moverán a lo largo del límite de los objetos de procesamiento sobre el material, permitiéndote previsualizar el área de procesamiento.

Para detener el encuadre, haz clic de nuevo en el icono Encuadre.

Nota: Si el área de procesamiento no es la ideal, puedes ajustar la posición del material o ajustar las posiciones de los objetos en el software.

7. Empezar el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Procesar.

(2) Comprueba todas las precauciones antes de procesar. Cierra la carcasa protectora de la xTool F2. En la esquina inferior derecha de xTool Studio, haz clic en Iniciar.

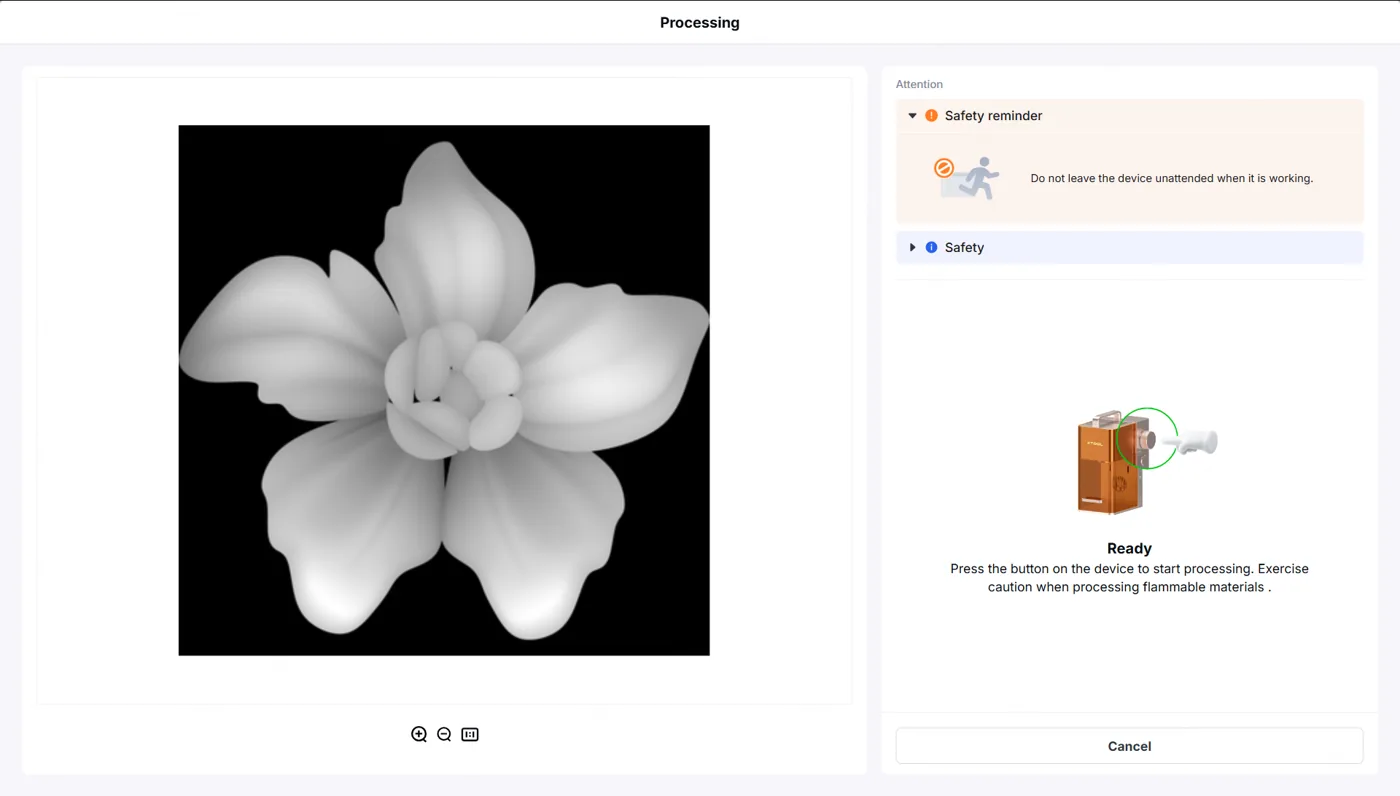

(3) Cuando el software muestre “Listo”, pulsa el botón Iniciar/Detener de la F2 para empezar el procesamiento.

Nota: Durante el procesamiento láser, mantén la carcasa protectora cerrada o usa gafas de protección que puedan bloquear haces láser de longitudes de onda de 445 nm y 1064 nm.

Notas

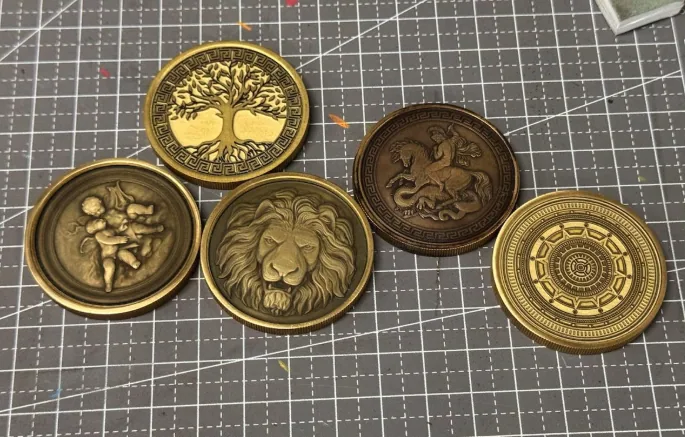

• Después de grabar en relieve un metal con láser, si el resultado del procesamiento tiene un color oscuro, puedes probar a grabar la pieza con una pasada más.
• Asegúrate de usar una imagen nítida para el grabado en relieve con láser.
