La xTool F2 Ultra puede usarse con el módulo rotatorio 2 (RA2) para procesar materiales cilíndricos. Con el módulo rotatorio 2 Pro también se pueden procesar materiales esféricos e irregulares.

Nota:

– El pack de la xTool F2 Ultra no incluye ningún módulo rotatorio.

– El uso del RA2 y del RA2 Pro es el mismo.

1. Configurar el módulo rotatorio

El RA2 Pro admite el modo Rodillo y el modo Mandril, mientras que el RA2 solo admite el modo Rodillo.

Monta y configura el módulo rotatorio según el modo de trabajo seleccionado.

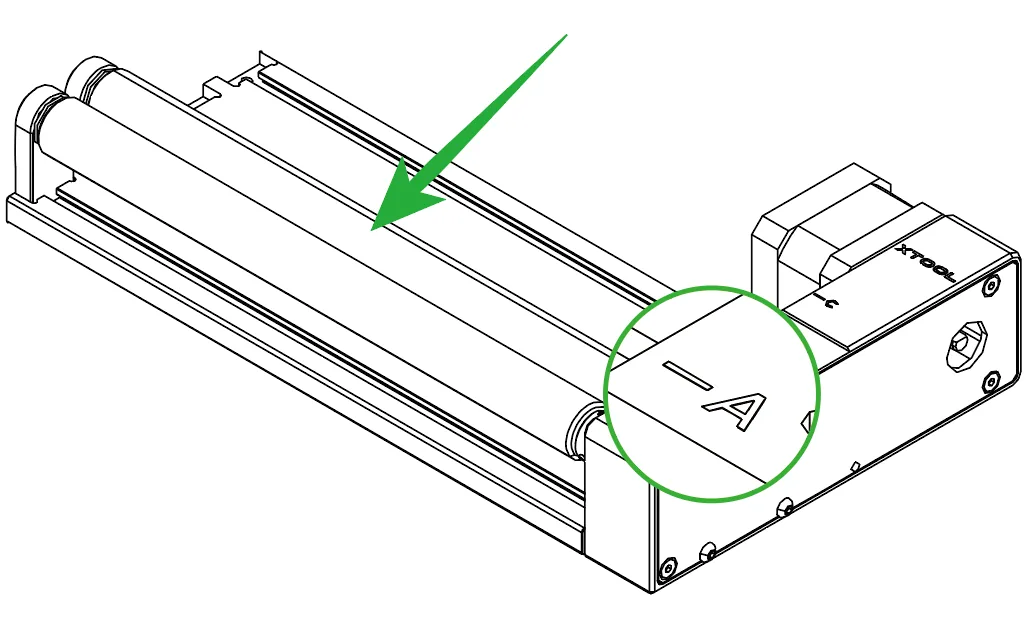

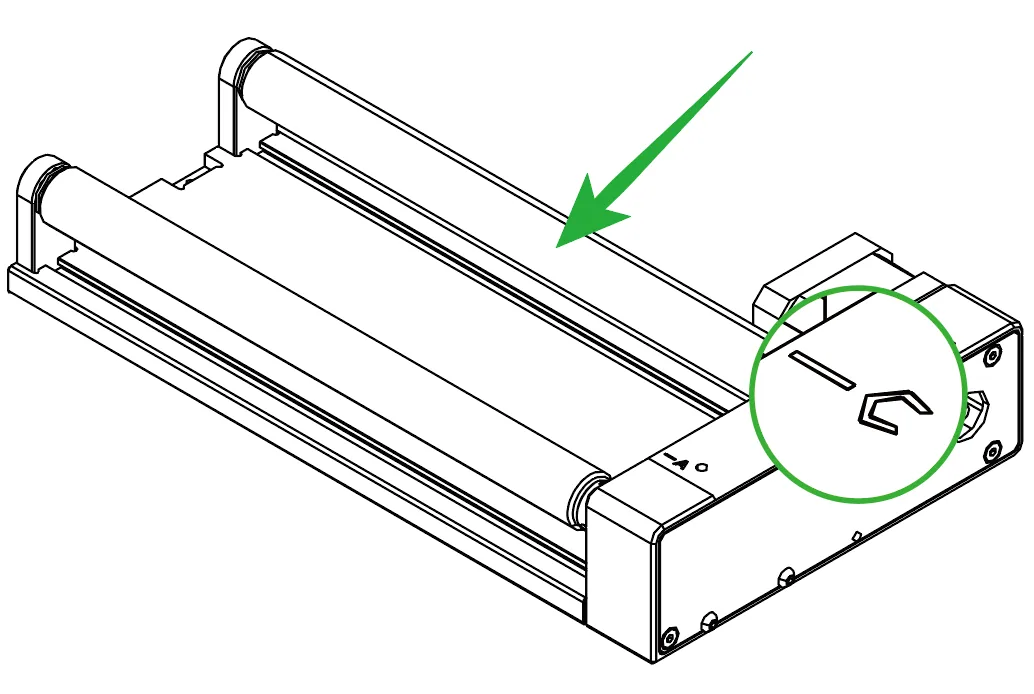

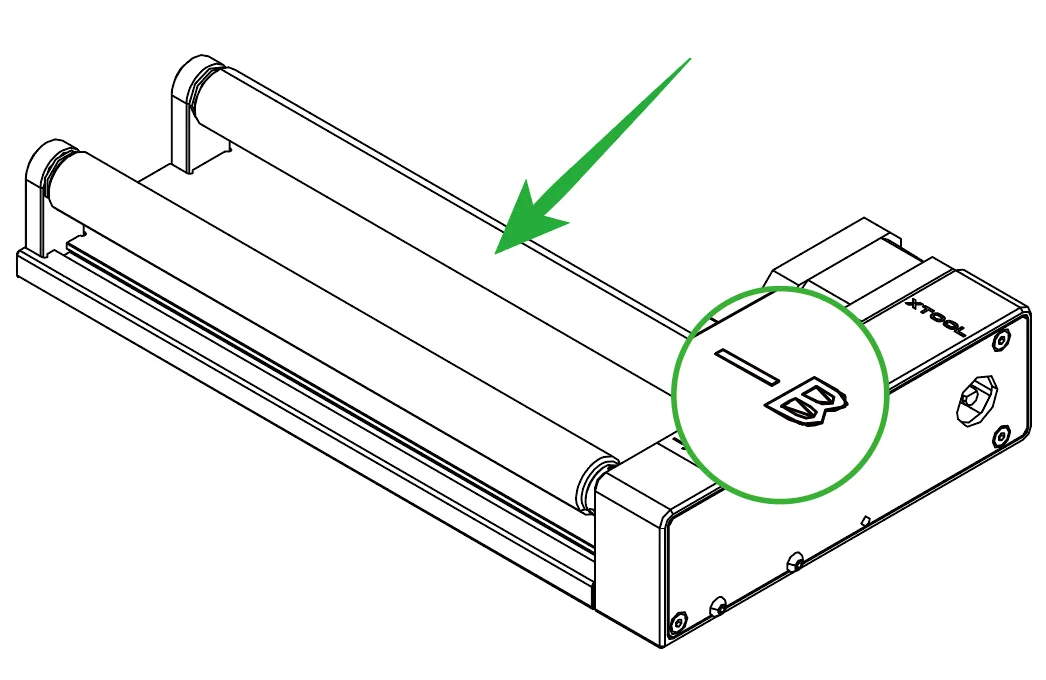

• Si usas el modo Rodillo, ajusta el módulo rotatorio al nivel A, B o C.

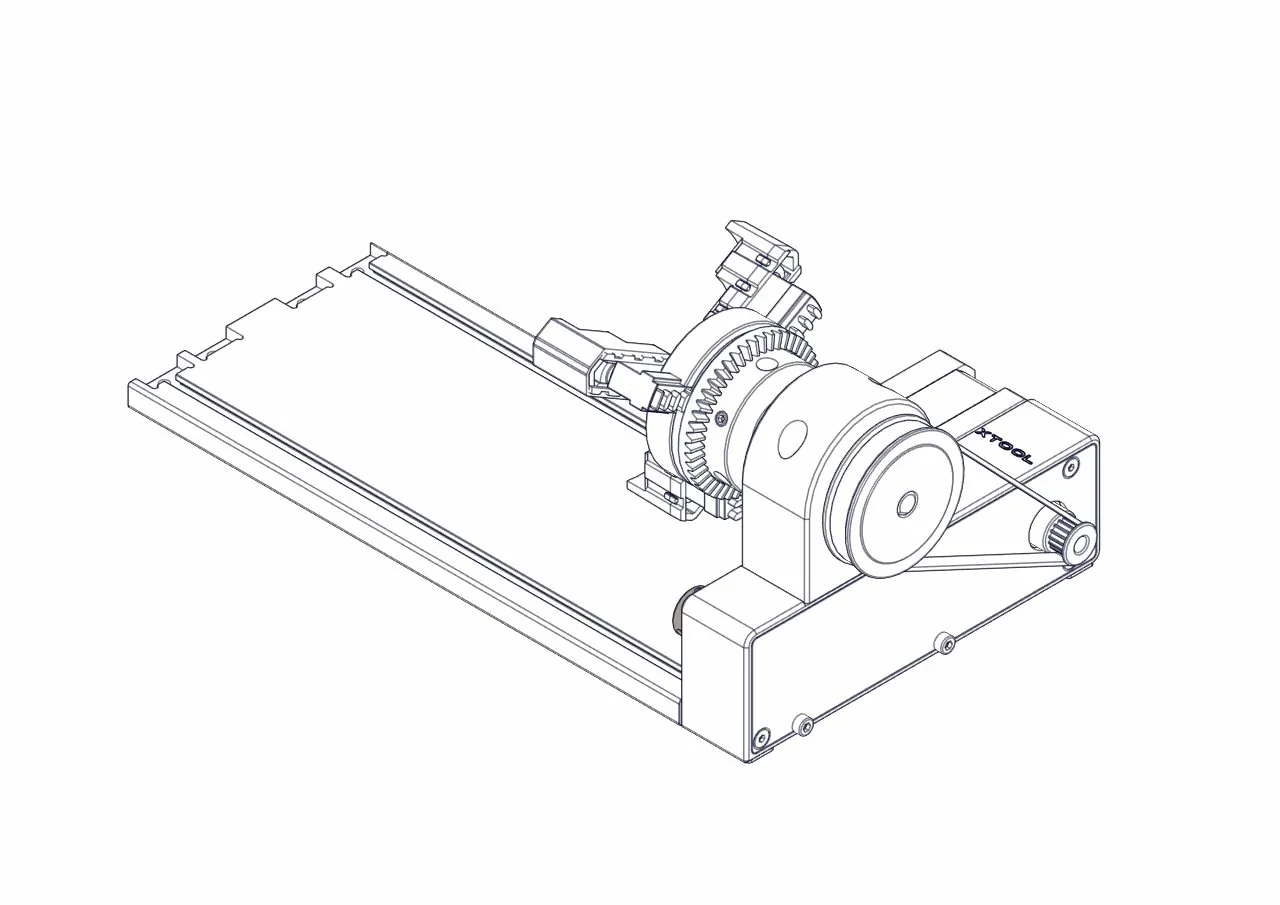

• Si usas el modo Mandril, instala los componentes del mandril de garras y los componentes de las garras según sea necesario.

Nota: Para información e instrucciones detalladas sobre cómo usar el RA2, consulta la Guía de usuario del módulo rotatorio 2 (RA2) de xTool y los Consejos para usar el módulo en forma de L del RA2 Pro.

2. Conectar el módulo rotatorio a la xTool F2 Ultra

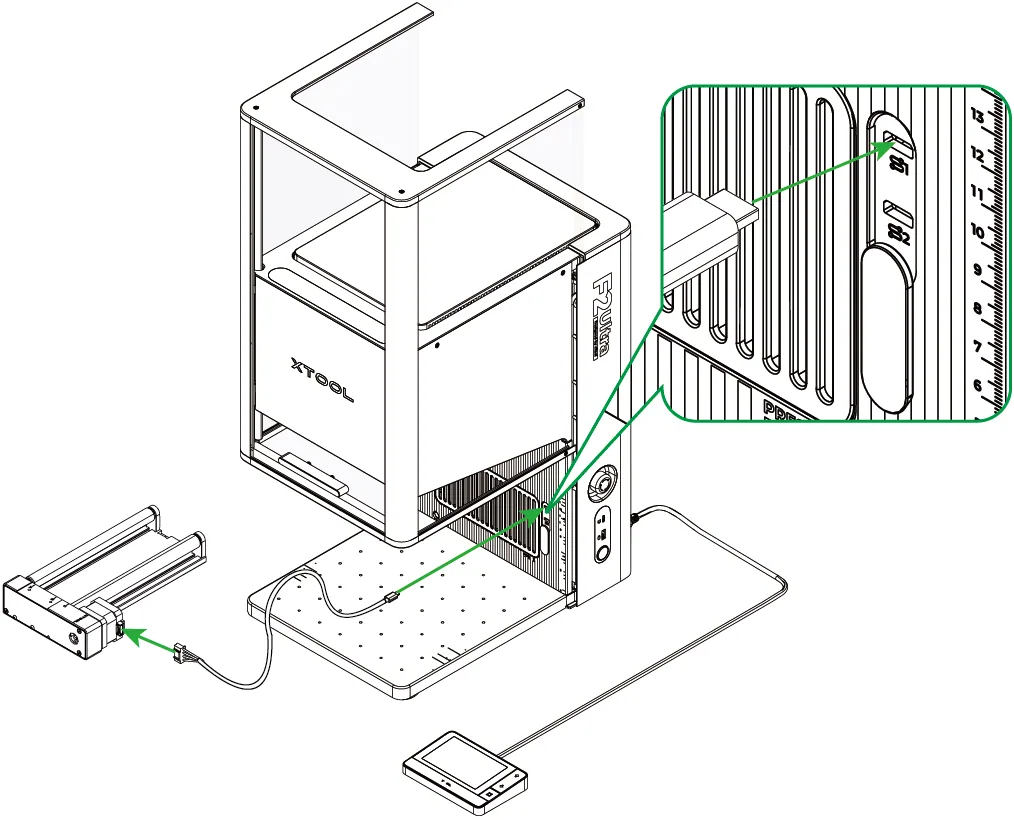

(1) Usa el cable de conexión para conectar el módulo rotatorio a la xTool F2 Ultra.

Nota: Si el cable de conexión incluido en el pack del módulo rotatorio no es compatible con la xTool F2 Ultra, compra uno compatible.

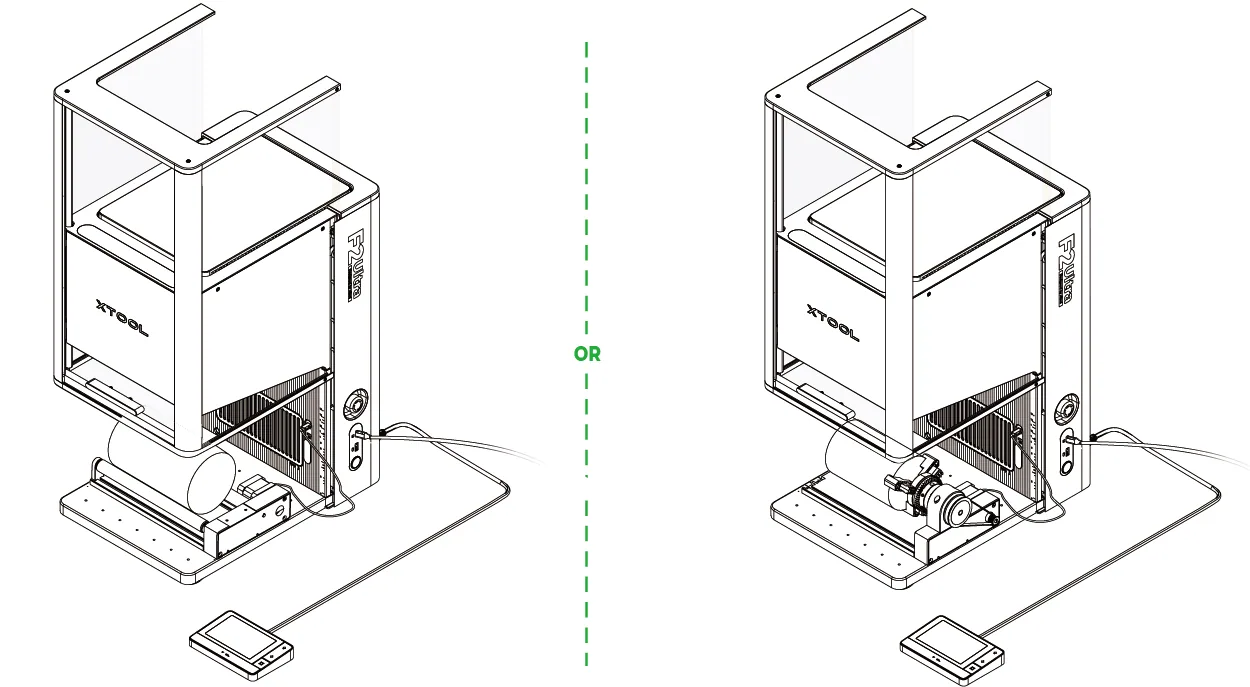

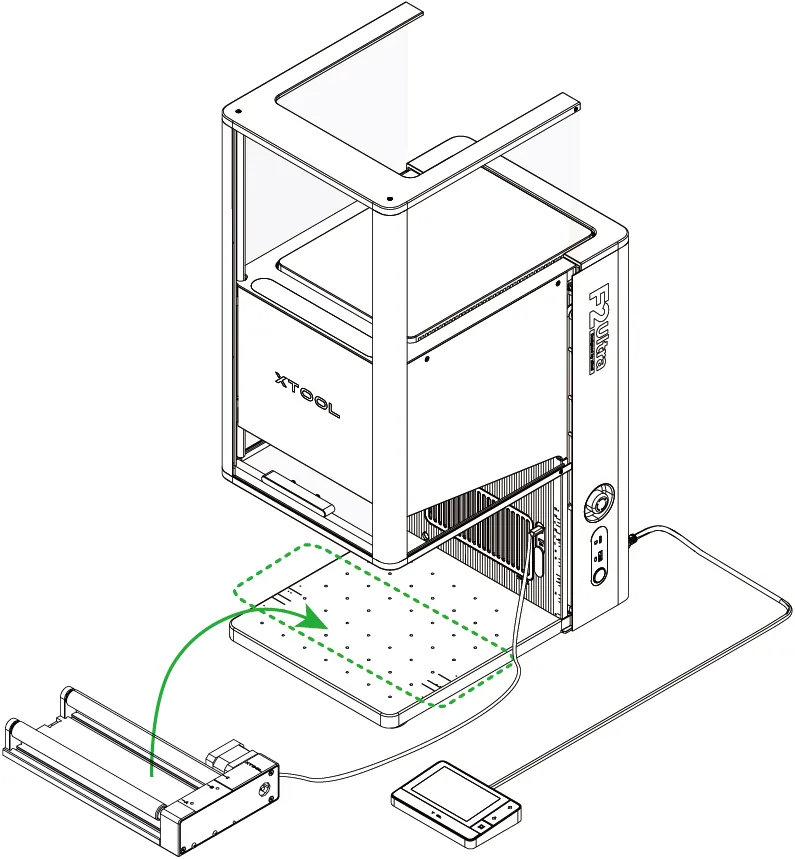

(2) Abre la carcasa protectora de la xTool F2 Ultra y coloca el módulo rotatorio sobre la placa base de la xTool F2 Ultra.

(3) Según el modo y el nivel seleccionados para el módulo rotatorio, alinea su borde inferior delantero con las líneas de marcado correspondientes de la placa base de la xTool F2 Ultra.

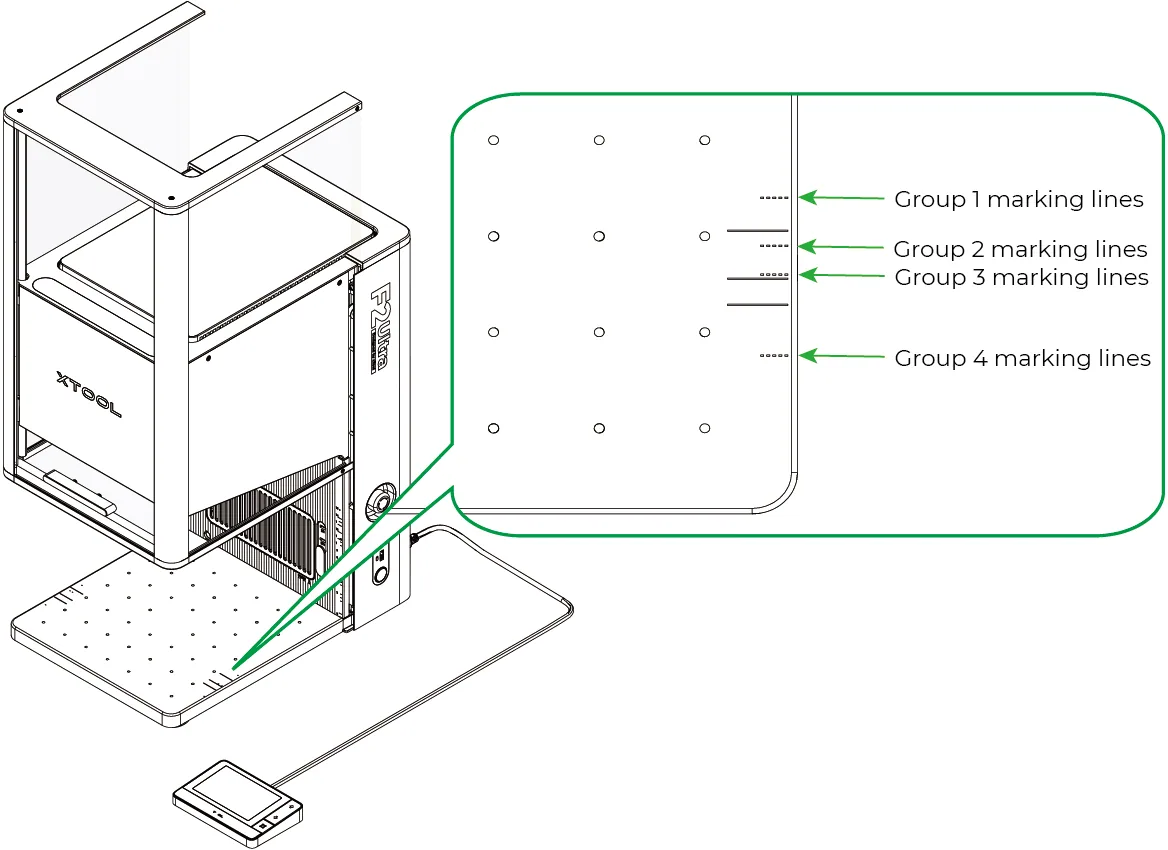

Hay cuatro grupos de líneas de marcado en la placa base de la xTool F2 Ultra.

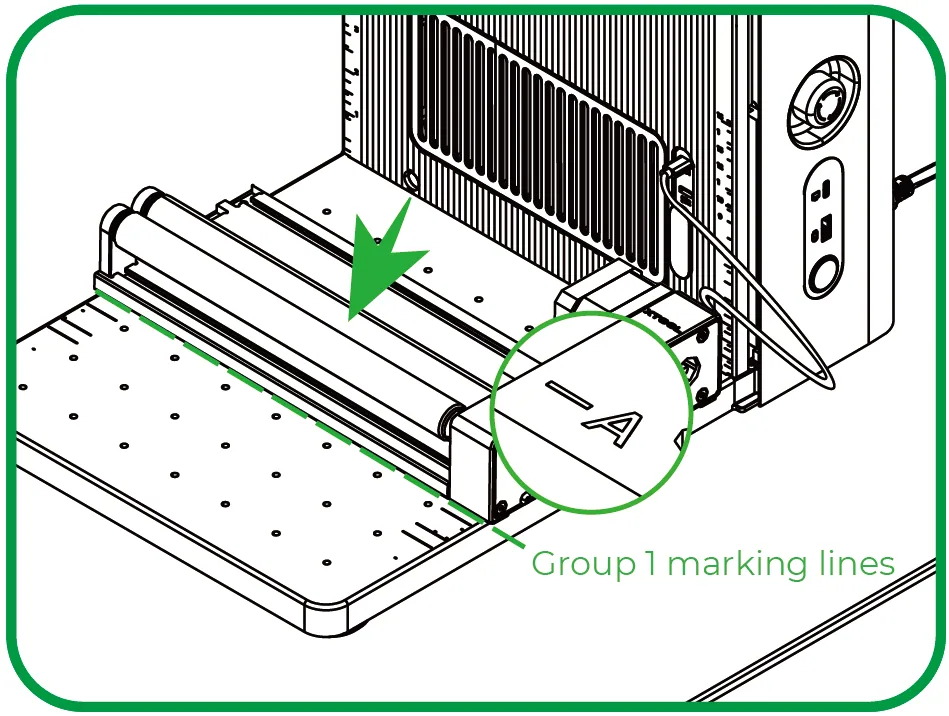

• Si usas el módulo rotatorio en modo Rodillo y lo ajustas al nivel A, alinea su borde inferior delantero con las líneas de marcado del Grupo 1.

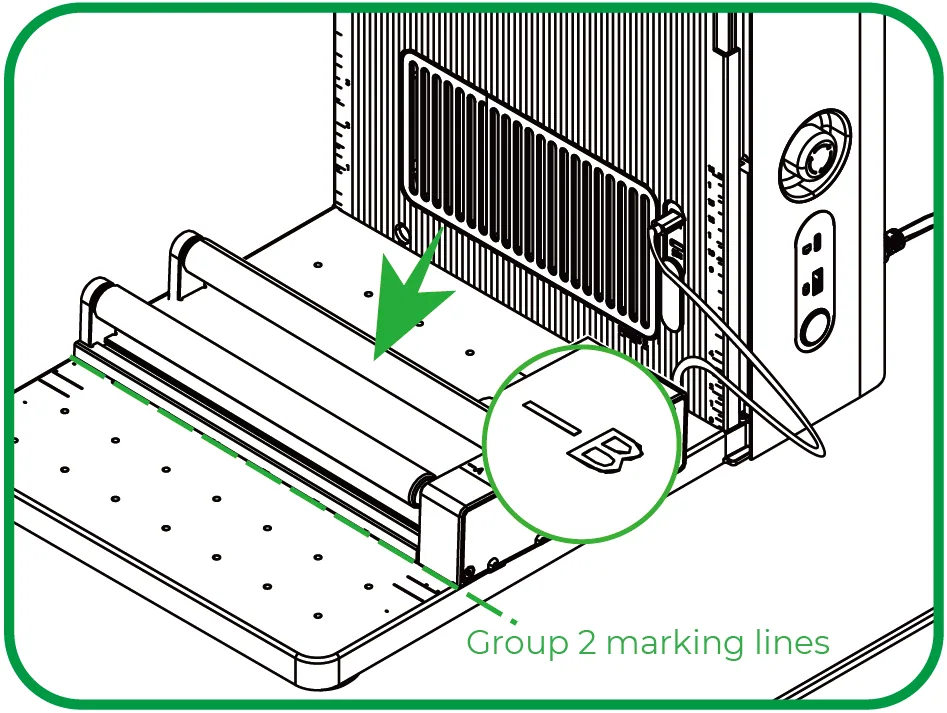

• Si usas el módulo rotatorio en modo Rodillo y lo ajustas al nivel B, alinea su borde inferior delantero con las líneas de marcado del Grupo 2.

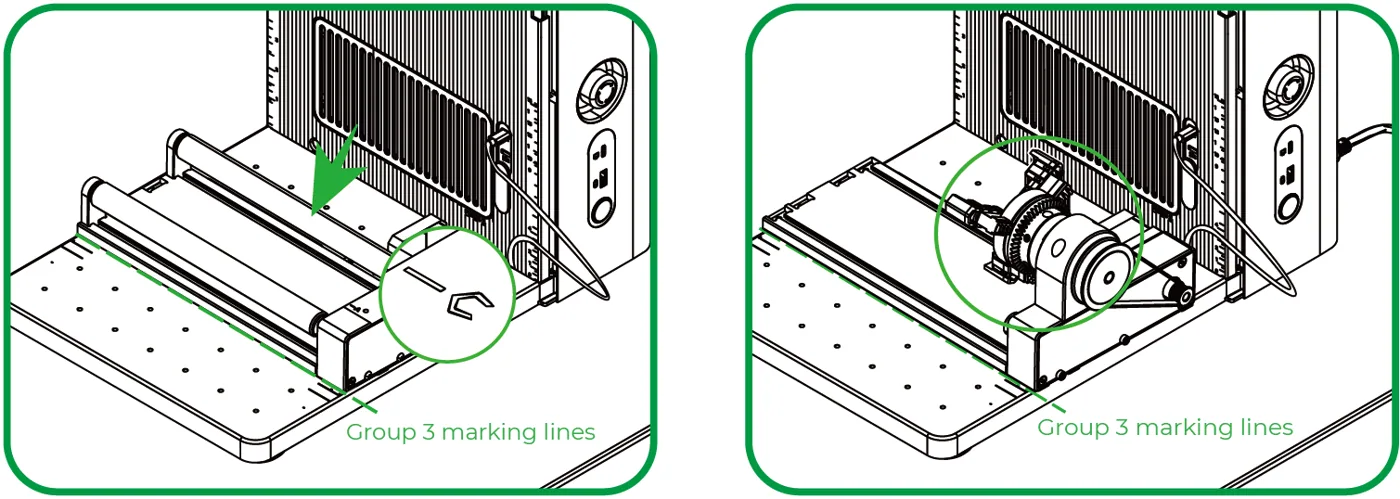

• Si usas el módulo rotatorio en modo Rodillo y lo ajustas al nivel C o usas el modo Mandril, alinea su borde inferior delantero con las líneas de marcado del Grupo 3.

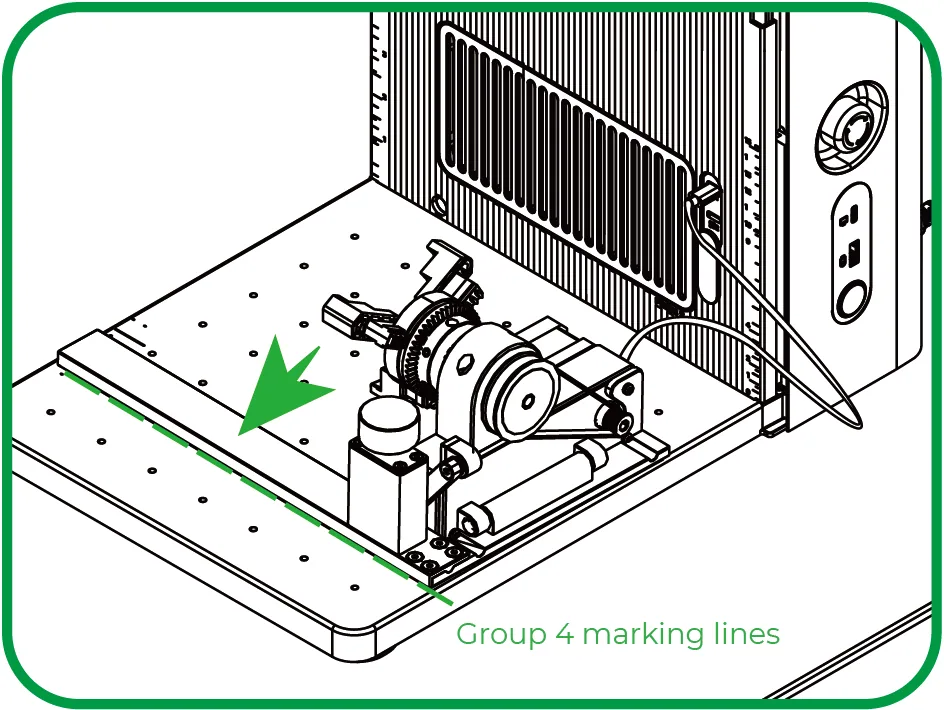

• Si usas el módulo rotatorio en modo Mandril e instalas el módulo en forma de L, alinea su borde inferior delantero con las líneas de marcado del Grupo 4.

3. Procesar con xTool Studio

1. Colocar el material

• Si usas el módulo rotatorio en modo Rodillo, coloca el material entre los dos rodillos.
• Si usas el módulo rotatorio en modo Mandril, fija el material con las garras.

2. Encender la xTool F2 Ultra y conectarla a xTool Studio

Consulta Conectar y configurar la xTool F2 Ultra con xTool Studio para ver las instrucciones sobre cómo conectar la xTool F2 Ultra a xTool Studio.

3. Seleccionar el modo de procesamiento y el material

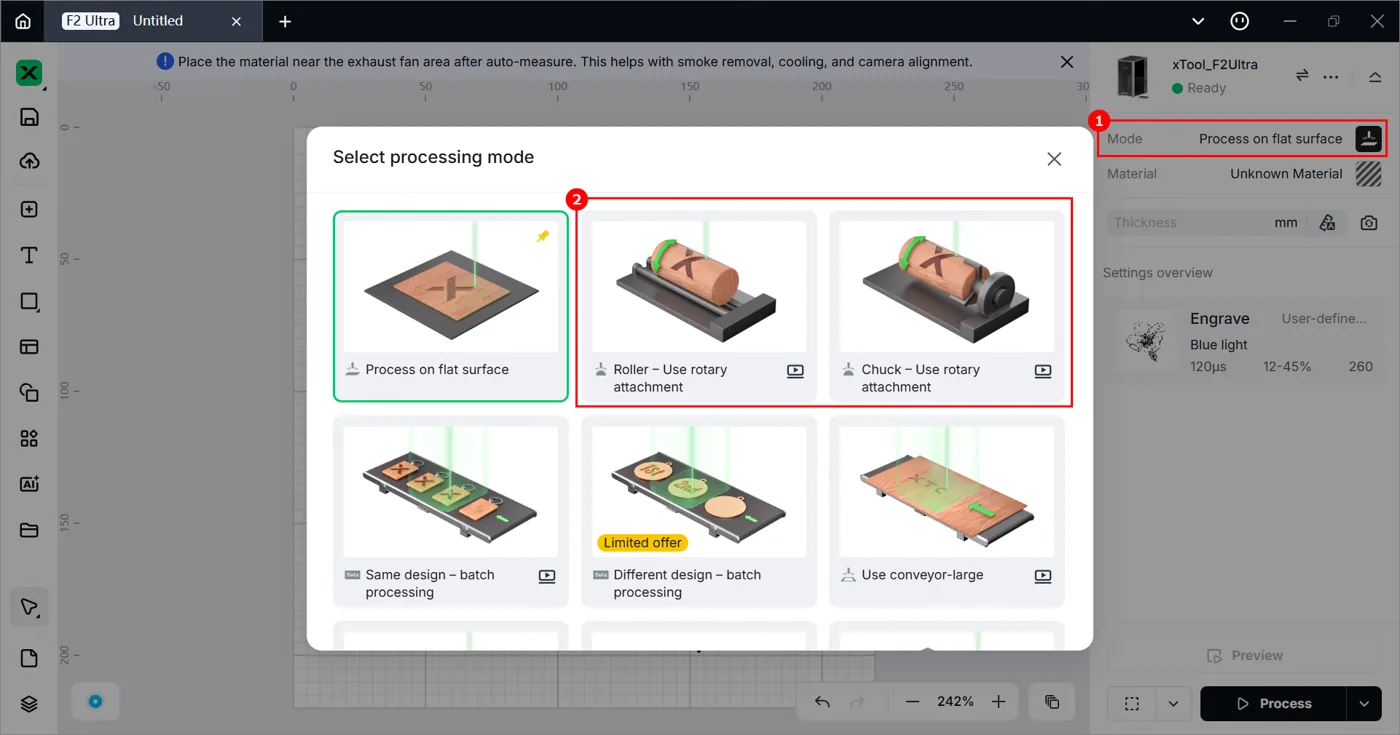

(1) En el panel derecho de la página, haz clic en el modo de procesamiento actual y luego selecciona Rodillo – Usar módulo rotatorio o Mandril – Usar módulo rotatorio.

Nota: Si seleccionas Mandril – Usar módulo rotatorio, debes introducir el Perímetro o el Diámetro del material.

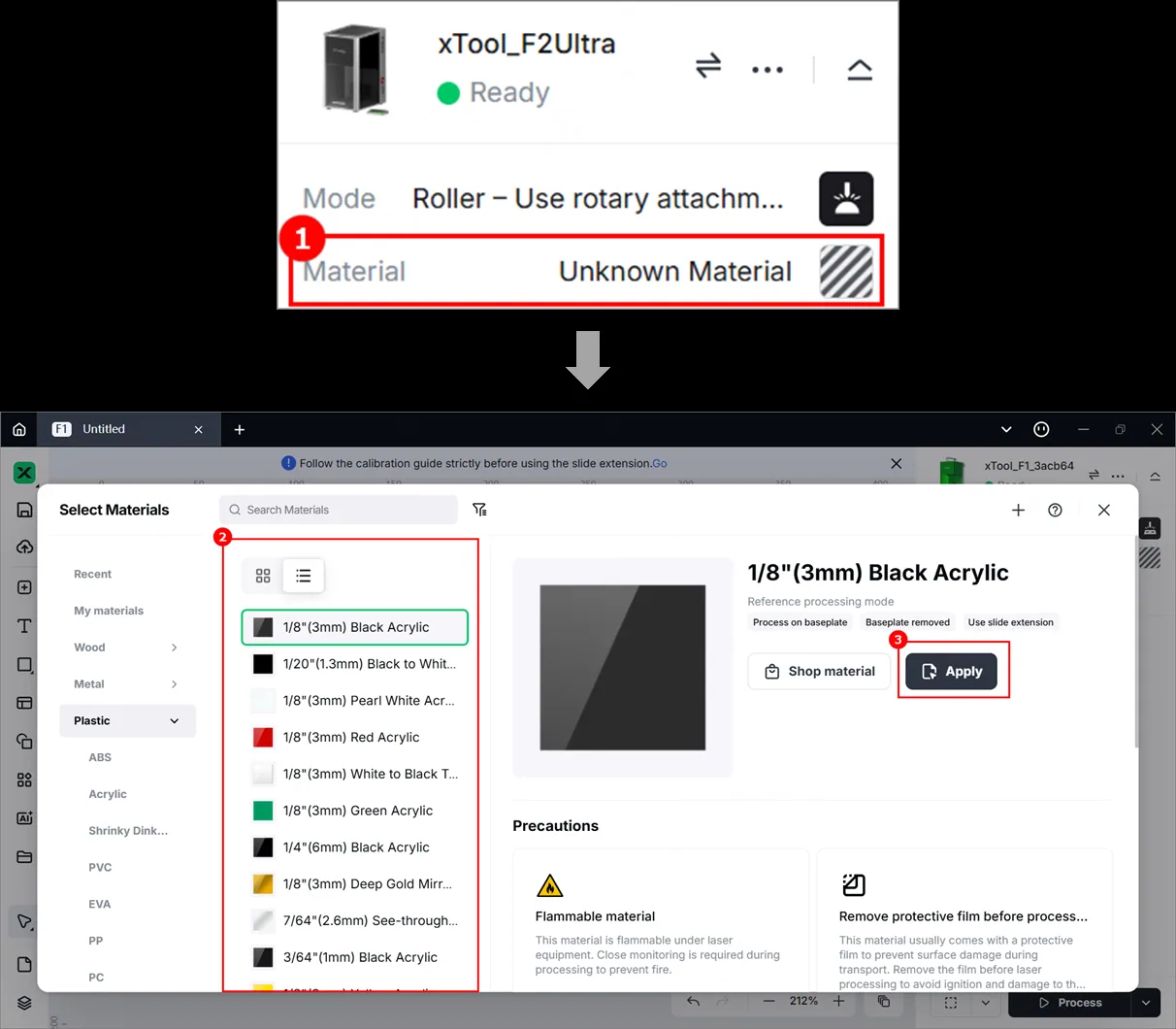

(2) Haz clic en Material desconocido, selecciona el material deseado y haz clic en Aplicar.

Nota:

– Tras seleccionar un material de la lista de materiales, el software configurará automáticamente los parámetros para el procesamiento láser. Los ajustes predeterminados se aplican a los materiales de xTool. Puedes ajustar la configuración según sea necesario.

– Los ajustes de parámetros recomendados solo pueden lograr los mejores resultados cuando se usan materiales de xTool. Si usas materiales de terceros, se recomienda que realices primero por tu cuenta una matriz de prueba de material para obtener los efectos y parámetros deseados. Asimismo, asegúrate de que los materiales estén libres de humedad o contaminación, ya que pueden afectar mucho a los resultados.

4. Ajustar el enfoque del láser

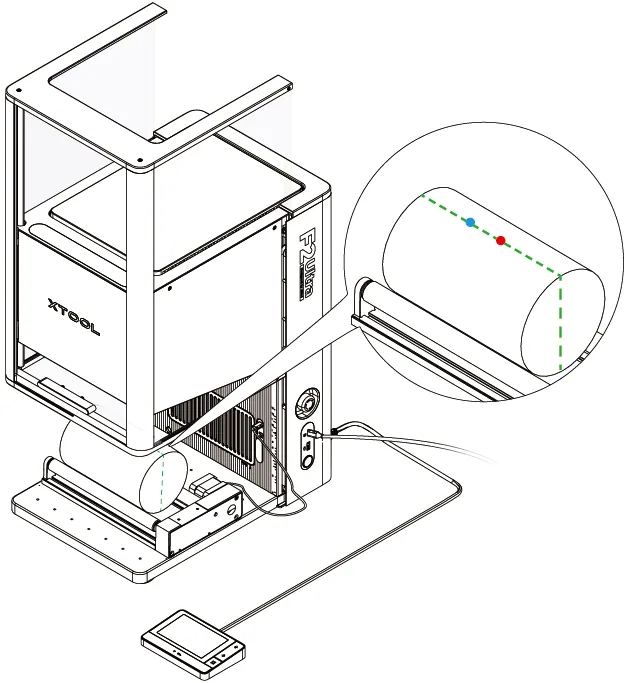

(1) Comprueba si los puntos de luz roja y azul están ambos en la parte superior del material. Si no es así, sigue los pasos de “Conectar el módulo rotatorio a la xTool F2 Ultra” para reajustar la posición del módulo rotatorio.

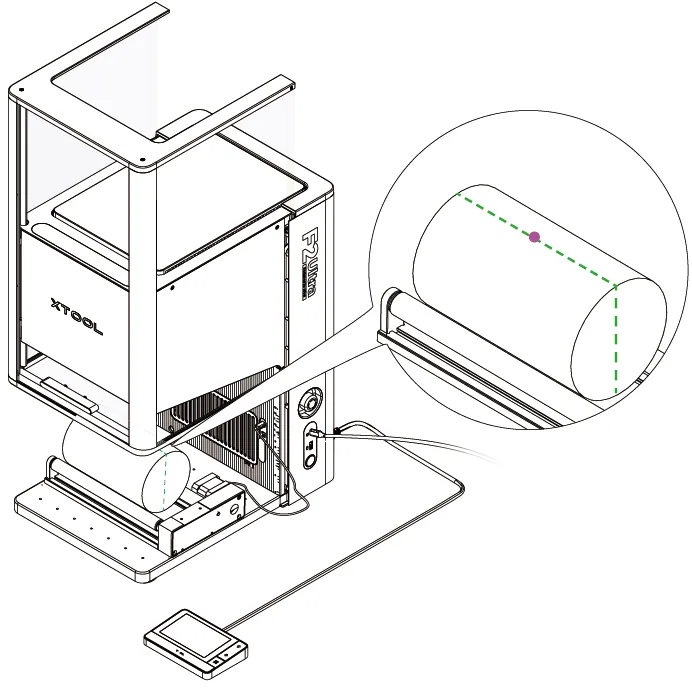

(2) Haz clic en el icono de medición automática en el panel derecho de la página para iniciar el enfoque automático. Cuando el enfoque automático se complete, xTool Studio mostrará el grosor del material y los puntos de luz roja y azul se superpondrán.

5. Diseñar objetos para el procesamiento

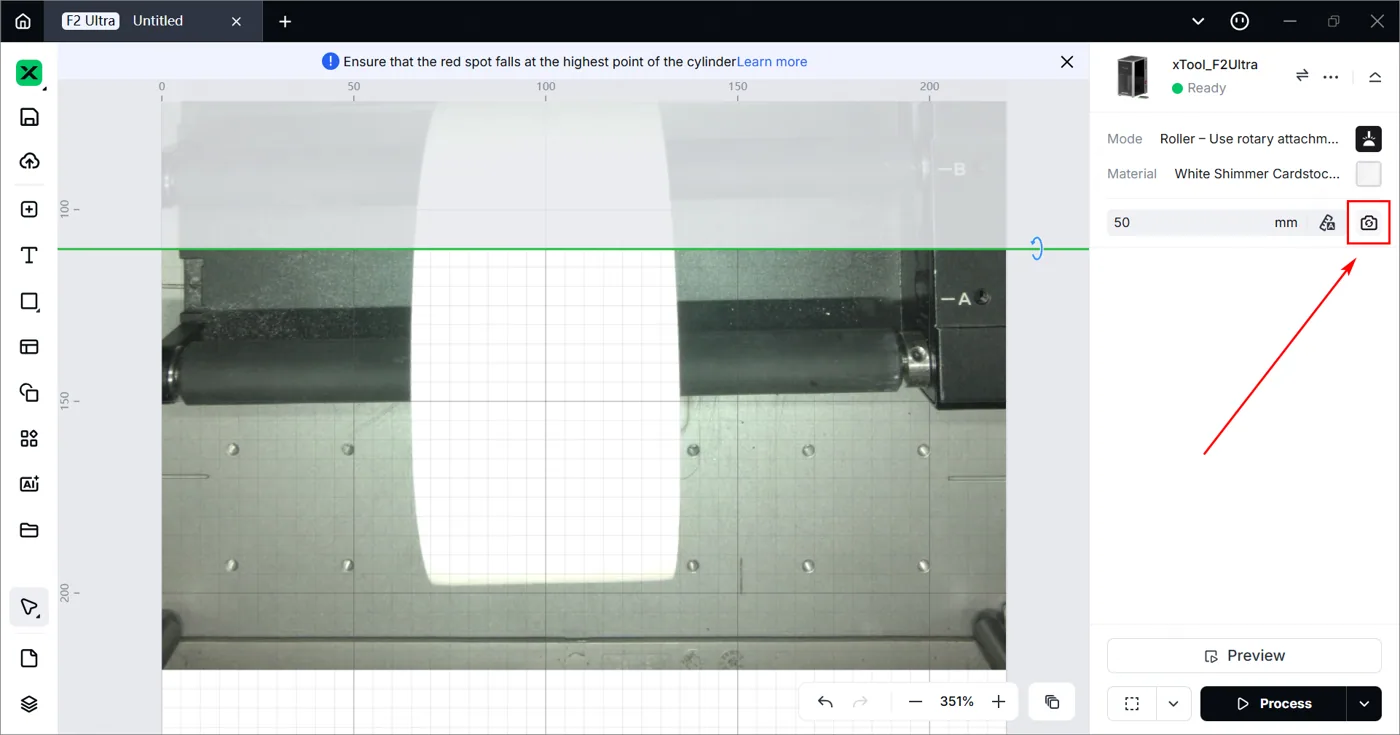

(1) En el panel derecho de la página, haz clic en el icono para actualizar el fondo.

Nota:

– xTool Studio toma una foto del área de procesamiento de la xTool F2 Ultra y la usa como fondo del lienzo. Puedes posicionar los objetos de procesamiento basándote en el fondo.

– Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.

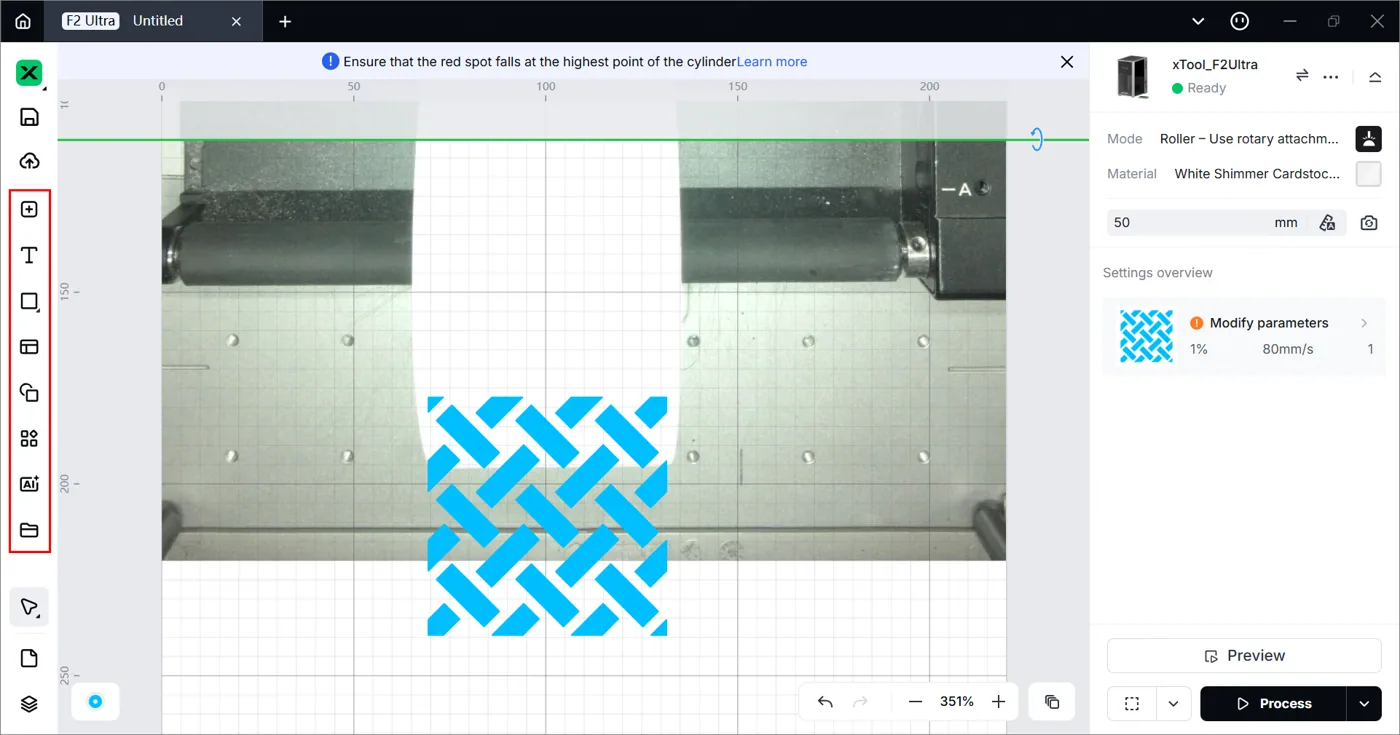

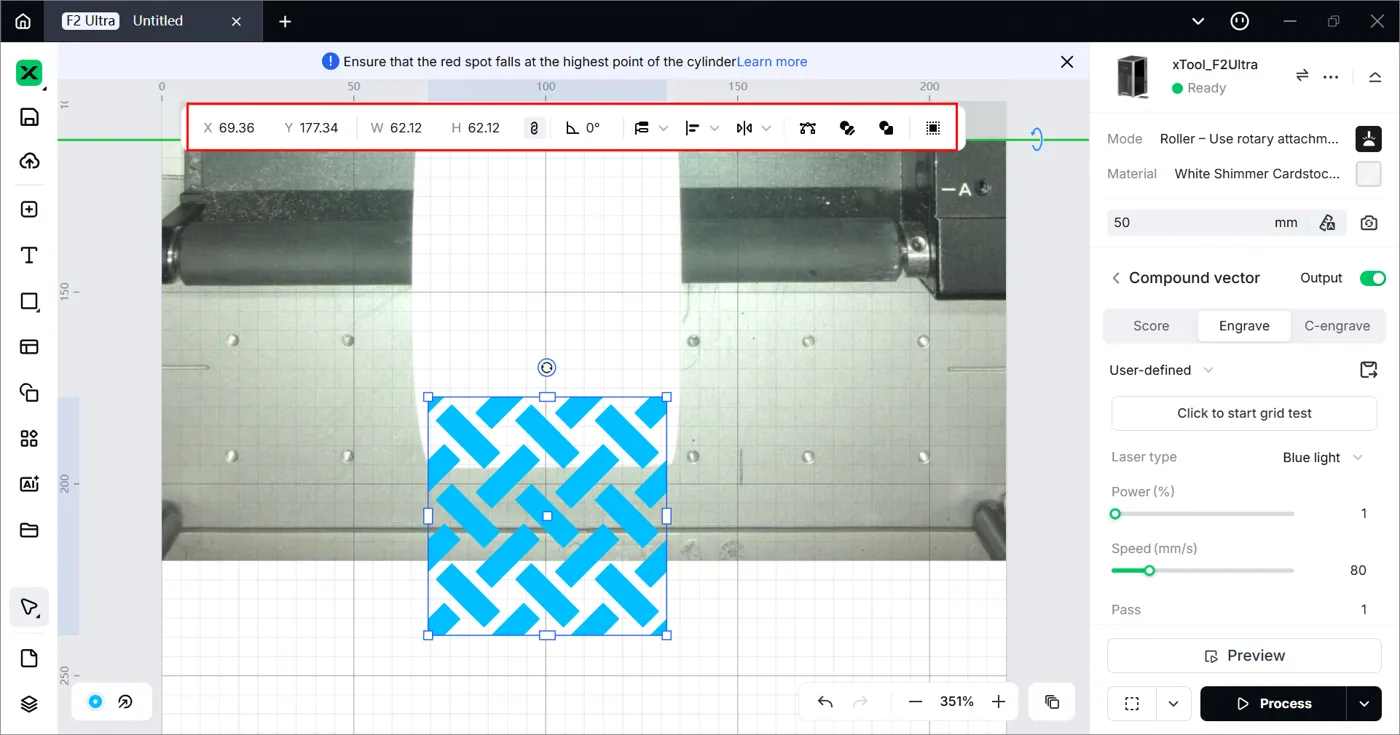

 (2) Diseña los objetos de procesamiento en el lienzo por debajo de la línea verde. Puedes usar las herramientas del lado izquierdo del lienzo para importar imágenes, insertar formas, introducir texto o dibujar gráficos vectoriales.

Nota: El área gris por encima de la línea verde es un área de no procesamiento. No coloques objetos de procesamiento en esta área, o los objetos no podrán procesarse.

(3) Tras seleccionar los objetos, usa las herramientas situadas encima del lienzo para editarlos con más detalle.

6. Configurar los parámetros de procesamiento

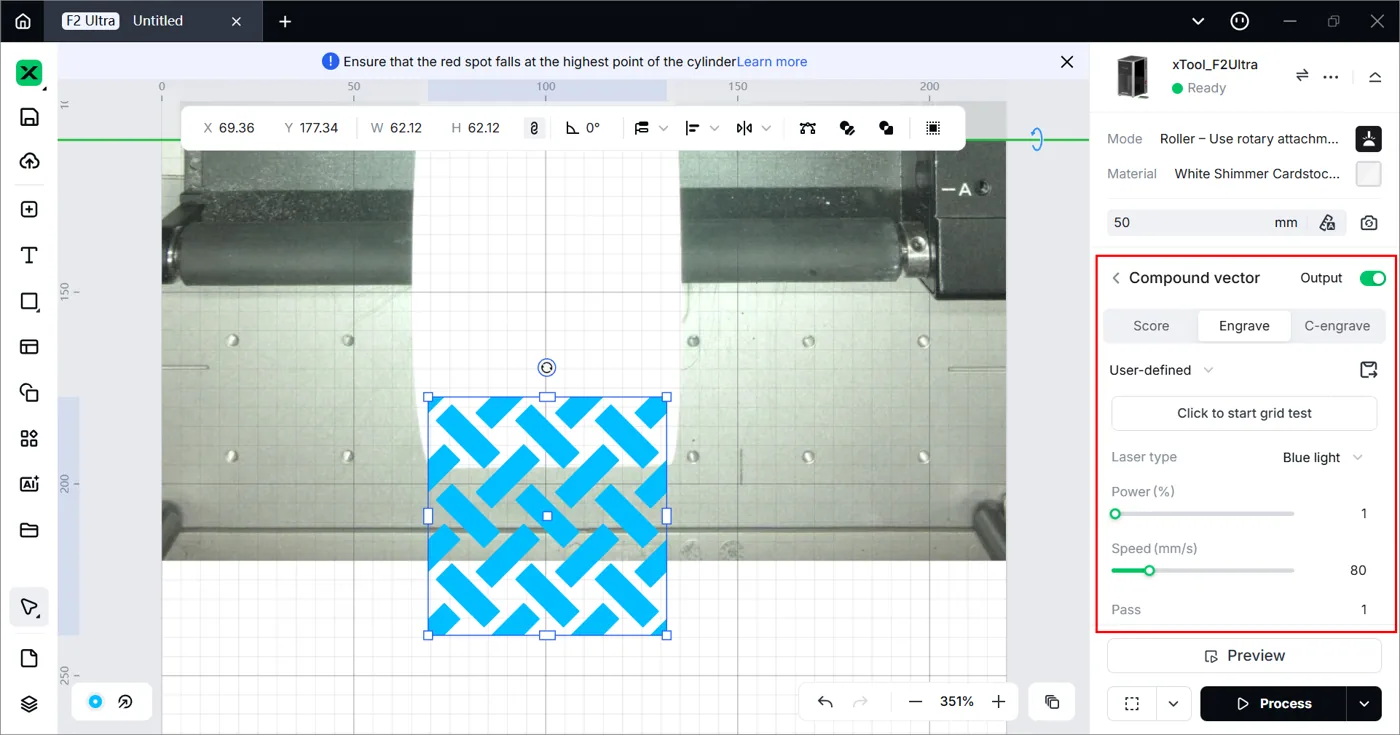

Selecciona los objetos en el lienzo y configura sus parámetros en el panel derecho.

Tipo de procesamiento

• Imagen – Grabar/Grabar en color: Los haces láser inciden sobre la superficie del material para cambiar el color de la superficie. Al crear diferentes tonalidades de color en la superficie del material, la xTool F2 Ultra imprime una imagen sobre el material.
• Vector – Marcar: Los haces láser recorren la trayectoria del gráfico vectorial, dibujando el vector sobre el material con líneas.
• Vector – Grabar: Los haces láser recorren toda el área delimitada por la trayectoria vectorial, grabando el vector sobre el material con rellenos monocromáticos.
• Vector – Cortar: Los haces láser cortan el material a lo largo de la trayectoria del gráfico vectorial.

Nota: Debes configurar los parámetros de cada objeto. Un objeto omitido podría no procesarse.

Nota:

– Las opciones de parámetros difieren entre los objetos de mapa de bits y los objetos vectoriales. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros de una sola vez.

– Para más información sobre los parámetros de procesamiento, consulta Parámetros de procesamiento para la xTool F2 Ultra (modelo de láser único) o Parámetros de procesamiento para la xTool F2 Ultra (modelo de doble láser).

7. Configurar la trayectoria de procesamiento

(1) Haz clic en en la esquina inferior derecha y configura la trayectoria de procesamiento.

• Planificación automática: xTool Studio planifica automáticamente la trayectoria de procesamiento basándose en algoritmos inteligentes.
• Definición por el usuario: Configura manualmente las trayectorias de procesamiento de algunos objetos.

(2) Activa o desactiva el modo Evitar humo. Cuando esta función está habilitada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda habilitar esta función para marcar materiales como la madera y el cartón ondulado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces láser e interferir con el procesamiento láser.

8. Previsualizar el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante el encuadre. El encuadre consiste en que los puntos láser se desplazan a lo largo del contorno de los objetos de procesamiento sobre el material. Realiza los siguientes pasos para iniciar el encuadre.

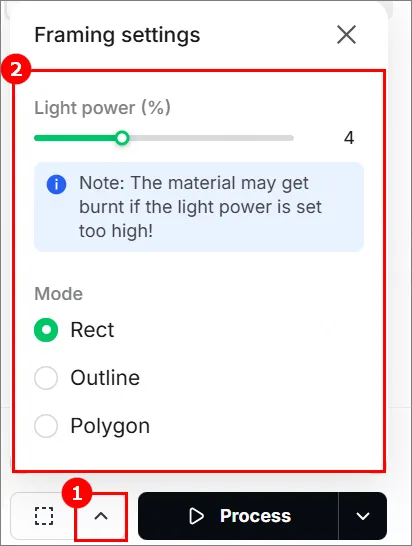

(1) En la esquina inferior derecha del software, haz clic en junto al botón Encuadre para configurar los parámetros del encuadre.

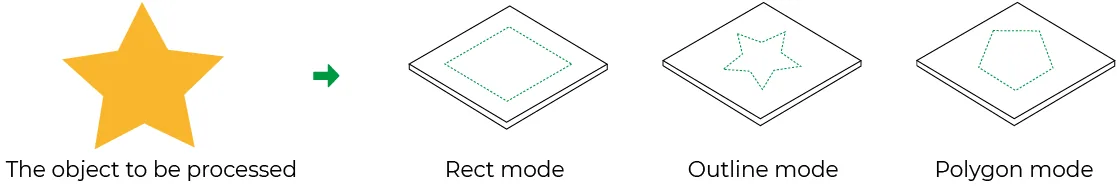

En el modo Rect, los puntos láser se desplazan a lo largo del borde rectangular de los objetos de procesamiento.

En el modo Contorno, los puntos láser se desplazan a lo largo del contorno de los objetos de procesamiento.

En el modo Polígono, los puntos láser se desplazan a lo largo de la trayectoria poligonal definida por los vértices del objeto.

(2) Haz clic en el icono del software. Los puntos láser se desplazarán a lo largo del contorno de los objetos de procesamiento sobre el material, permitiéndote previsualizar el área de procesamiento.

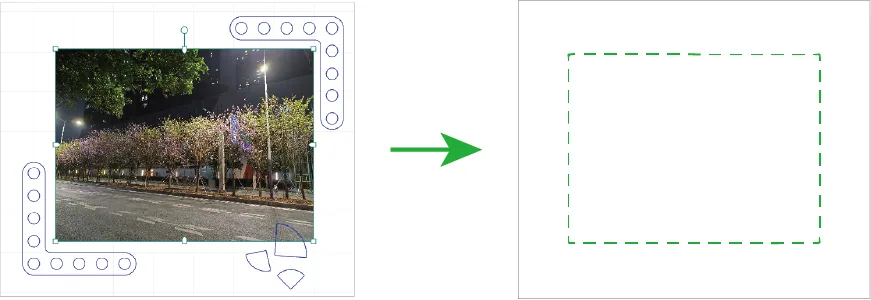

De forma predeterminada, la xTool F2 Ultra realiza el encuadre de todos los elementos que se van a procesar. Para previsualizar el contorno de uno o varios elementos concretos, puedes seleccionar los elementos en el lienzo de xTool Studio durante el encuadre. El punto láser se desplazará a lo largo del contorno de los elementos seleccionados, tal como se ilustra en las siguientes imágenes.

• Encuadre predeterminado:

• Encuadre de elementos seleccionados:


9. Iniciar el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Procesar.

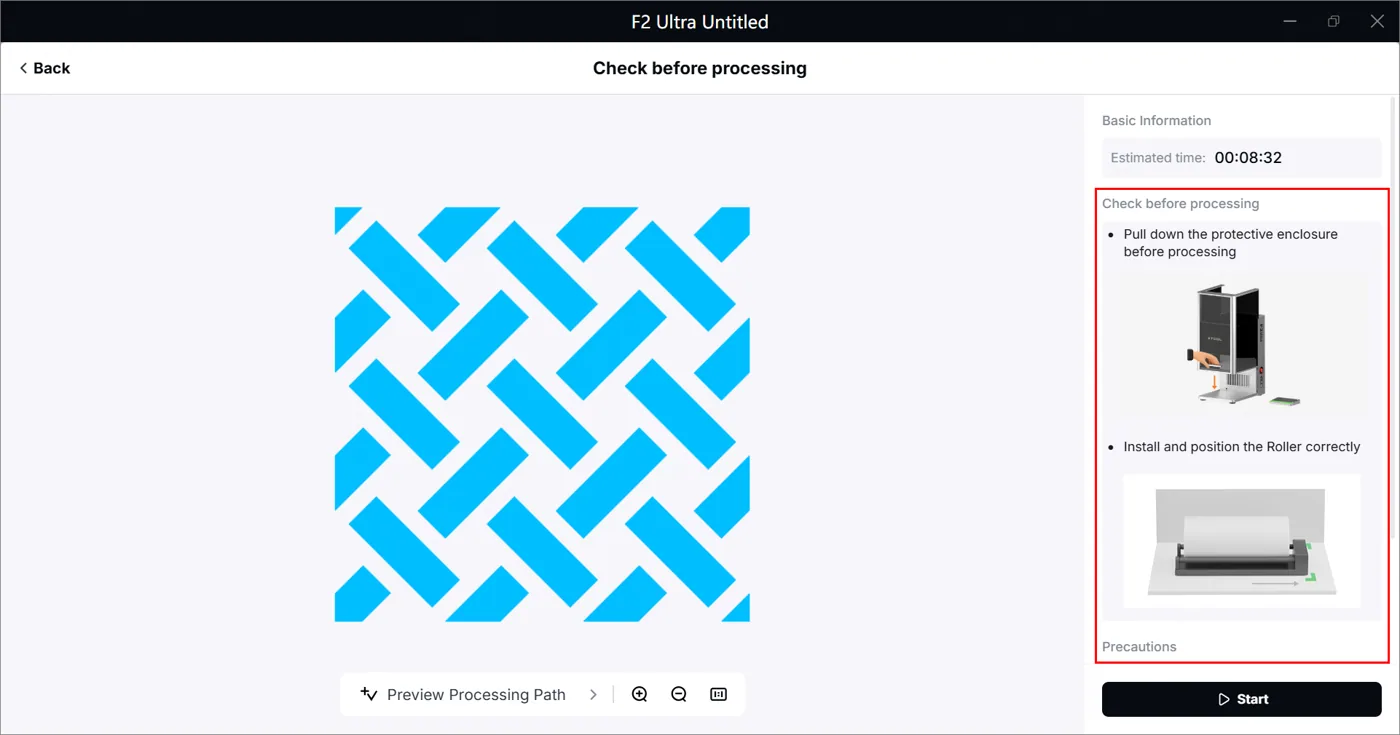

(2) Sigue las notas de la derecha para comprobar si el dispositivo y el material están listos.

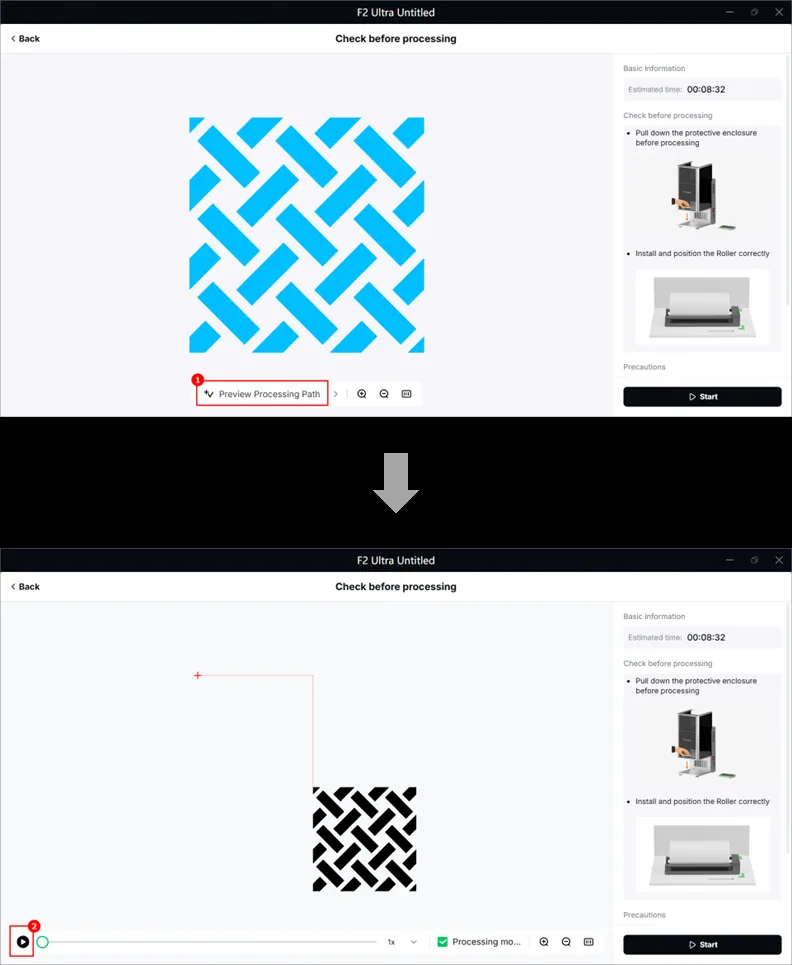

(3) Haz clic en Previsualizar trayectoria de procesamiento y para previsualizar la trayectoria de procesamiento.

(4) Ponte unas gafas de protección que puedan bloquear los haces láser de 445 nm y 1064 nm de longitud de onda.

Las gafas de protección no se incluyen con la xTool F2 Ultra ni con el módulo rotatorio. Cómpralas por separado.

Nota: Cuando la xTool F2 Ultra se usa con el módulo rotatorio, su carcasa protectora no puede cerrarse por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.

(5) En la esquina inferior derecha del software, haz clic en Iniciar.

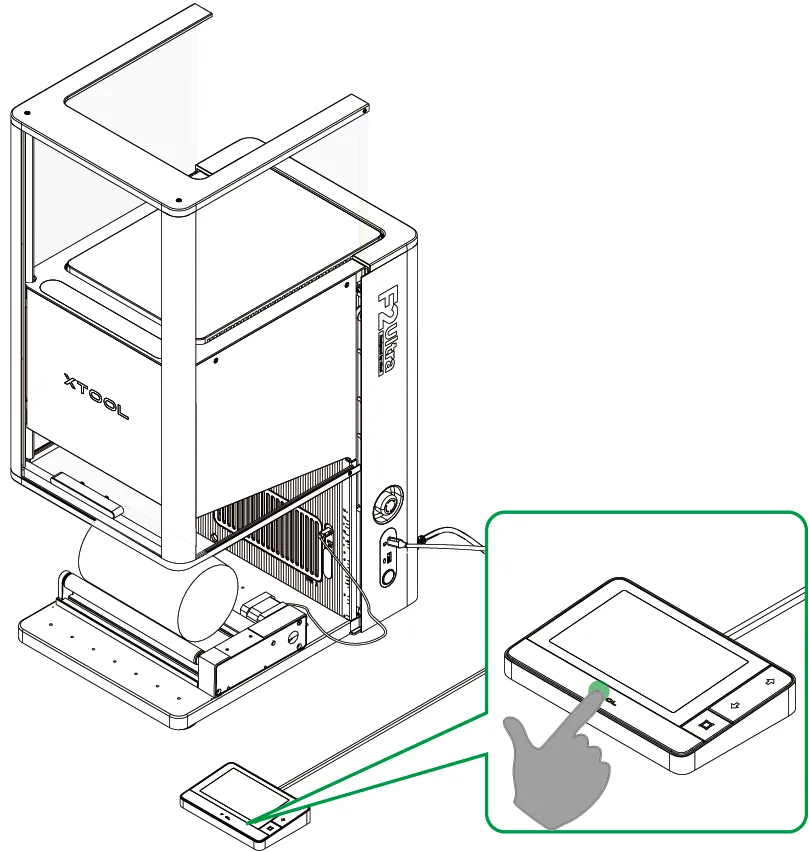

(6) Cuando el software muestre Listo, pulsa el botón XTOOL Start/Stop en el controlador con pantalla táctil para iniciar el procesamiento.

⚠️ Recordatorio de seguridad: Durante el procesamiento láser, mantén la carcasa protectora cerrada o usa gafas de protección que puedan bloquear los haces láser de 455 nm y 1064 nm de longitud de onda.
