• Usa un material con una superficie lisa y curvas suaves que cumplan los requisitos siguientes.

• El ángulo entre la tangente a la curva en cualquier punto y una línea horizontal no debe superar los 45 grados.

• La distancia entre el punto más alto y el más bajo de la superficie curva no debe superar los 10 cm.

• No se admiten cambios bruscos de altura, esquinas afiladas ni pendientes hacia el interior.

Nota: No uses materiales muy reflectantes. La xTool F2 Ultra mide las superficies curvas basándose en principios ópticos. Un exceso de reflejos del material puede provocar mediciones imprecisas.

Conectar la xTool F2 Ultra a xTool Studio

Consulta Conectar y configurar la xTool F2 Ultra con xTool Studio para obtener instrucciones sobre cómo conectar la xTool F2 Ultra a xTool Studio.

Iniciar el procesamiento con xTool Studio

1. Seleccionar el modo de procesamiento

(1) En el panel derecho de la página, haz clic en el nombre del modo de procesamiento actual y luego selecciona Curved material.

(2) Haz clic en Unknown Material, selecciona el material deseado y haz clic en Apply.

Nota:

– Tras seleccionar un material de la lista de materiales, el software configurará automáticamente los parámetros para el procesamiento láser. Hay ajustes predeterminados disponibles para los materiales de xTool. Puedes ajustar la configuración según sea necesario.

– Los ajustes de parámetros recomendados solo permiten obtener los mejores resultados cuando se usan materiales de xTool. Si usas materiales de terceros, se recomienda que realices primero una matriz de prueba de material por tu cuenta para obtener los efectos y parámetros deseados. Al mismo tiempo, asegúrate de que los materiales estén libres de humedad o contaminación, que pueden afectar considerablemente a los resultados.

2. Ajustar el enfoque del láser

(1) En la parte derecha de la página, haz clic en el icono Remeasure .

(2) Levanta la carcasa protectora y coloca el material sobre la superficie plana, dejando que el punto de luz azul incida en el centro del área de procesamiento deseada.

(3) Mantén pulsado el botón Arriba/Abajo para subir o bajar el módulo láser. Cuando los puntos de luz rojo y azul se solapan, el enfoque se ha ajustado correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz rojo se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz rojo se desplaza hacia la derecha.

3. Seleccionar el área de procesamiento

(1) En xTool Studio, haz clic en Framing y verás una proyección rectangular azul que indica el área de procesamiento objetivo.

(2) Arrastra los tiradores para redimensionar el marco delimitador y ajustar así el área de procesamiento objetivo. Tras confirmar, haz clic en Next.

Nota: De forma predeterminada, la proporción entre anchura y altura está bloqueada. Puedes desbloquearla haciendo clic en el icono .

4. Ajustar la densidad de medición

(1) xTool Studio ofrece una densidad de medición recomendada en función del tamaño del área seleccionada. Puedes ajustar la densidad de medición cambiando las Rows (filas) y Columns (columnas).

Nota: Cuantas más filas y columnas, mayor es la densidad de medición y más preciso es el modelo, pero mayor es el tiempo de medición.

(2) Haz clic en Start measuring y el dispositivo medirá la altura de cada punto del área seleccionada. Puedes ver el progreso de la medición en xTool Studio.

(3) Tras completar la medición, xTool Studio genera un modelo 3D.

• Para rotar el modelo, arrástralo con el ratón.
• Para ajustar el modelo, cambia Smoothness (suavidad) y Tension (tensión).

(4) Haz clic en Done. El área seleccionada y medida se muestra con normalidad en el lienzo, mientras que el resto del área se vuelve gris, lo que indica una zona no procesable.

5. Diseñar los objetos y configurar los parámetros de procesamiento

Nota:  El área gris del lienzo no está medida. No coloques objetos en esta zona.

 (1) Usa las herramientas situadas a la izquierda del lienzo para crear objetos en el lienzo. Puedes importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.

Nota: Para más información sobre cómo usar xTool Studio para diseñar objetos, consulta el Centro de aprendizaje del software (Software Learning Center).

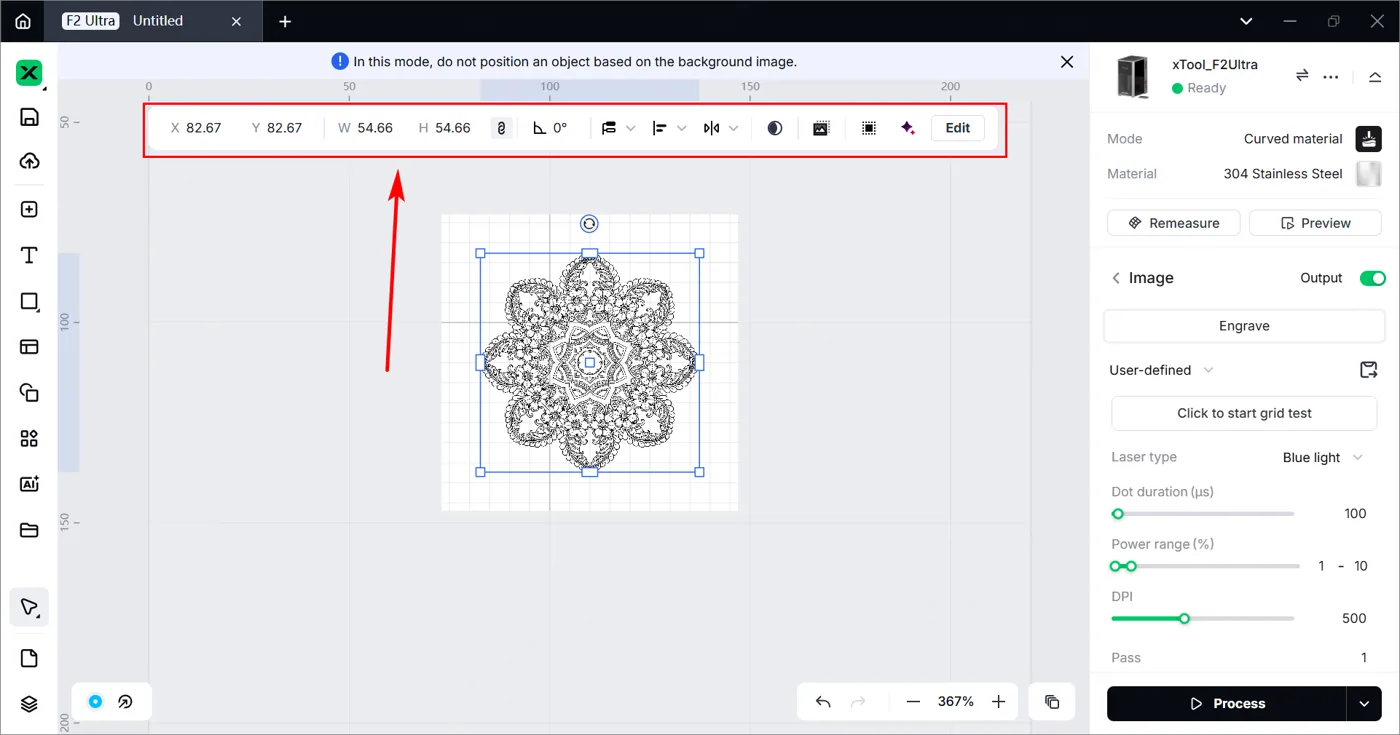

(2) Tras seleccionar los objetos, usa las herramientas situadas encima del lienzo para seguir editando.

(3) Selecciona objetos en el lienzo. En el panel derecho de la página puedes configurar los parámetros de los objetos seleccionados.

Nota:

– Debes configurar los parámetros de cada objeto. Un objeto que se pase por alto podría no procesarse.

– Las opciones de parámetros difieren entre los objetos de mapa de bits y los objetos vectoriales. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.

Nota: Para más información sobre los parámetros de procesamiento, consulta Parámetros de procesamiento para la xTool F2 Ultra (modelo de un solo láser) o Parámetros de procesamiento para la xTool F2 Ultra (modelo de doble láser).

6. Iniciar el procesamiento

(1) En la esquina inferior derecha, haz clic en el icono para configurar la ruta de procesamiento.

• Auto planning: xTool Studio planifica automáticamente la ruta de procesamiento mediante algoritmos inteligentes.
• By layer: Los objetos se procesarán según el orden de las capas.

(2) Activa o desactiva el modo Evade smoke. Cuando esta función está activada, el dispositivo sigue una ruta menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para el marcado superficial en materiales como la madera y el cartón ondulado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces láser e interferir en el procesamiento láser.

(3) En la esquina inferior derecha, haz clic en Process.

(4) Haz clic en Preview Processing Path y para previsualizar la ruta de procesamiento.

(5) Cierra la carcasa protectora. En la esquina inferior derecha, haz clic en Start. Cuando el software muestre Ready, pulsa el botón XTOOL Start/Stop del controlador con pantalla táctil para iniciar el procesamiento.
