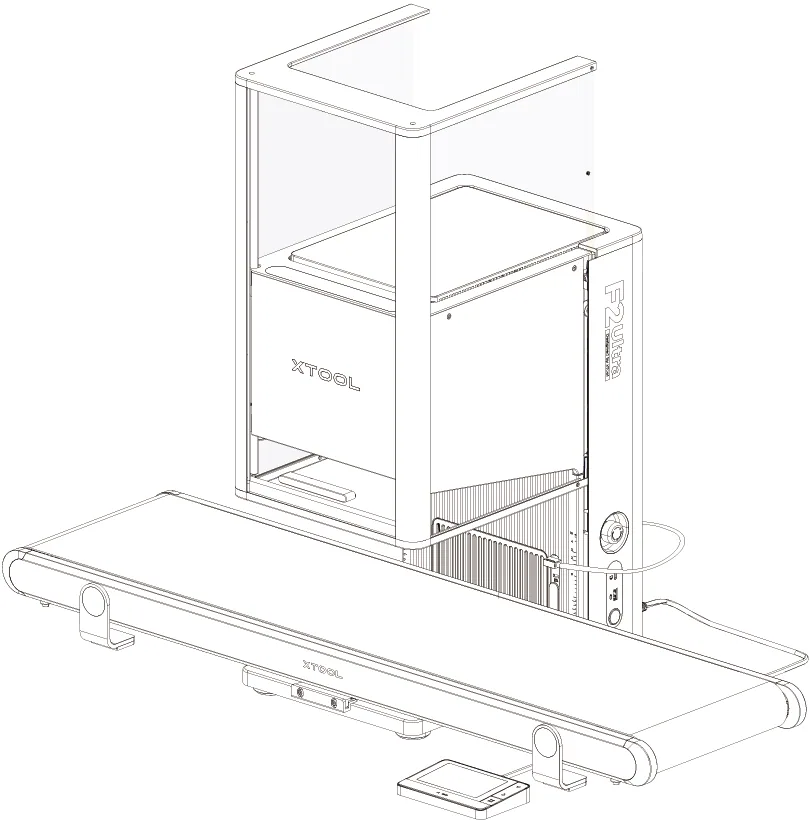

1. Conectar la cinta transportadora a la xTool F2 Ultra

Sigue las instrucciones del Manual del usuario de la cinta transportadora xTool para instalar y conectar la cinta transportadora.

2. Conectar la xTool F2 Ultra a XCS

(1) Utiliza el cable USB para conectar la xTool F2 Ultra a tu ordenador.

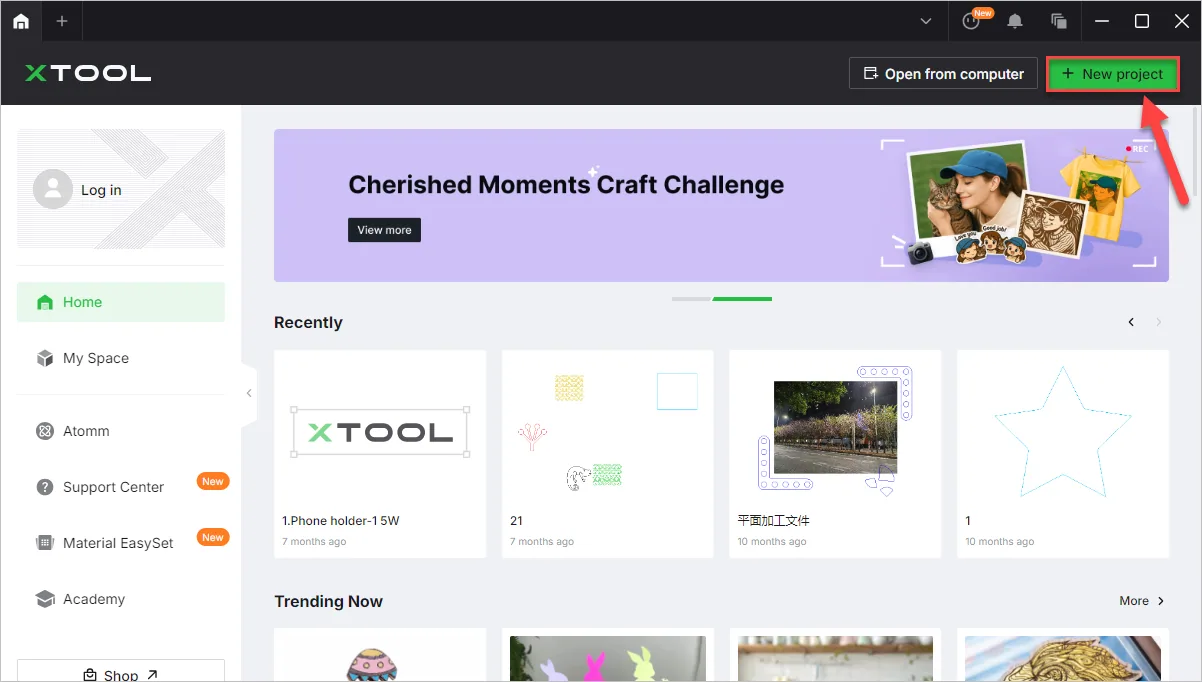

(2) Abre XCS en tu ordenador. En la esquina superior derecha de XCS, haz clic en + New project.

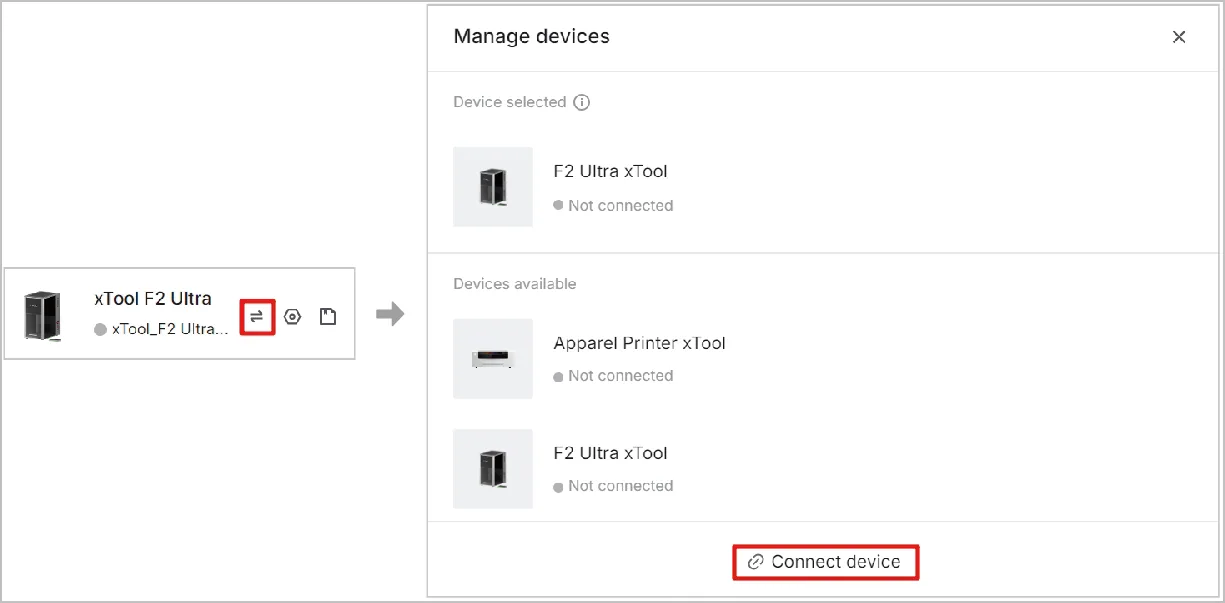

(3) En la parte derecha de la página de edición del proyecto, haz clic en Connect device.

Nota: Si ya has conectado un dispositivo xTool en XCS anteriormente, haz clic en Connect device.

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Para más información sobre otros métodos de conexión, consulta Conectar la xTool F2 Ultra a XCS.

Procesar varios materiales por lotes

1. Seleccionar el modo de procesamiento

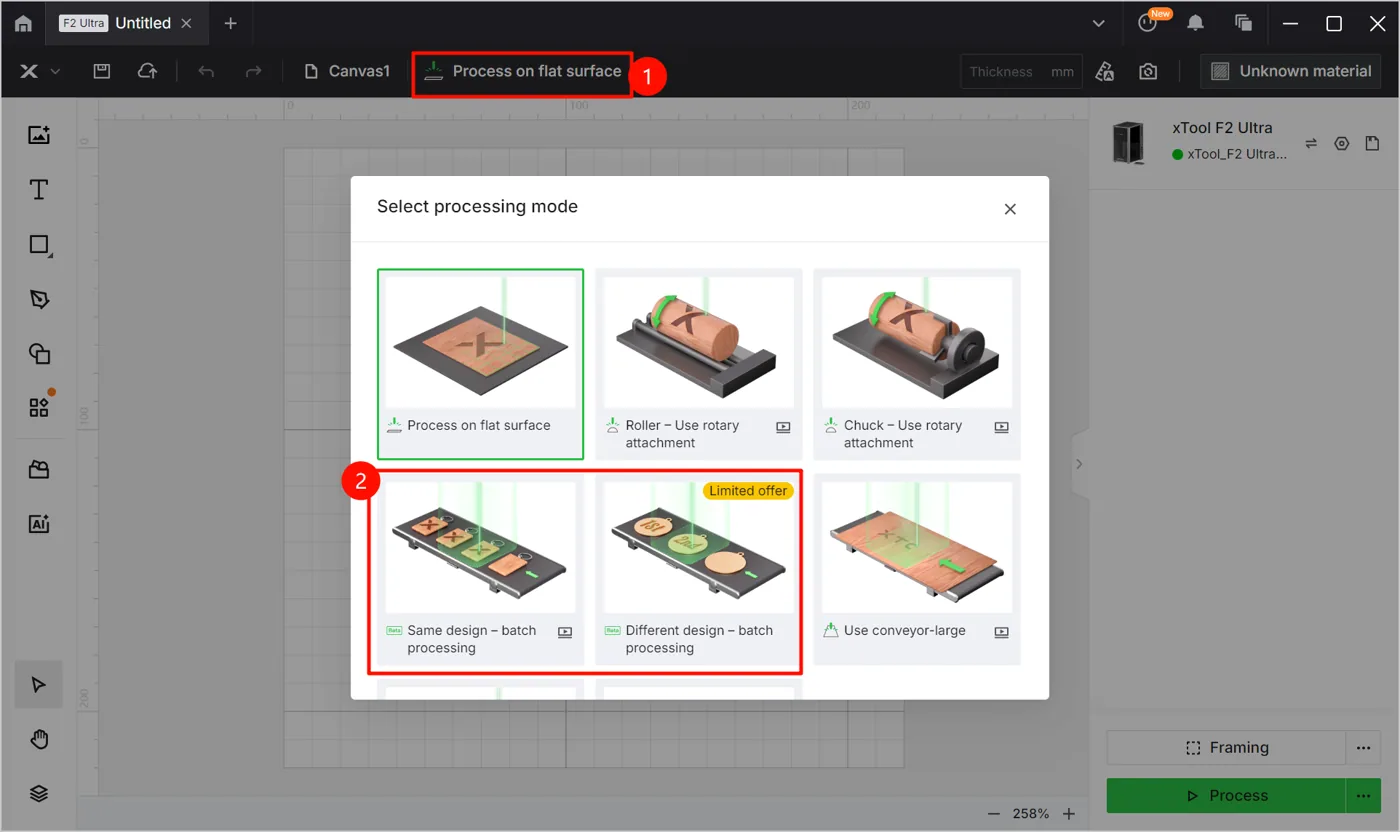

En la parte superior de XCS, haz clic en el nombre del modo de procesamiento actual y, a continuación, selecciona Same design – batch processing o Different design – batch processing como modo de procesamiento.

2. Colocar el material y realizar el enfoque del láser

(1) Coloca un material en el área de procesamiento, dejando que el punto de luz azul incida sobre la superficie del material.

Nota: No utilices materiales finos permeables a la luz (como papel y tela) sobre la cinta transportadora. Los haces láser que incidan sobre la cinta la dañarán.

(2) Mantén pulsado el botón Arriba/Abajo del módulo láser para elevar o bajar el módulo láser. Cuando los puntos de luz roja y azul se superponen, el enfoque se ha ajustado correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz roja se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz roja se desplaza hacia la derecha.

Nota: La xTool F2 Ultra admite enfoque automático y enfoque manual. Aquí utilizamos el enfoque manual. Para más información sobre cómo utilizar el enfoque automático, consulta Realizar el enfoque del láser.

3. Capturar el fondo y diseñar un objeto de procesamiento

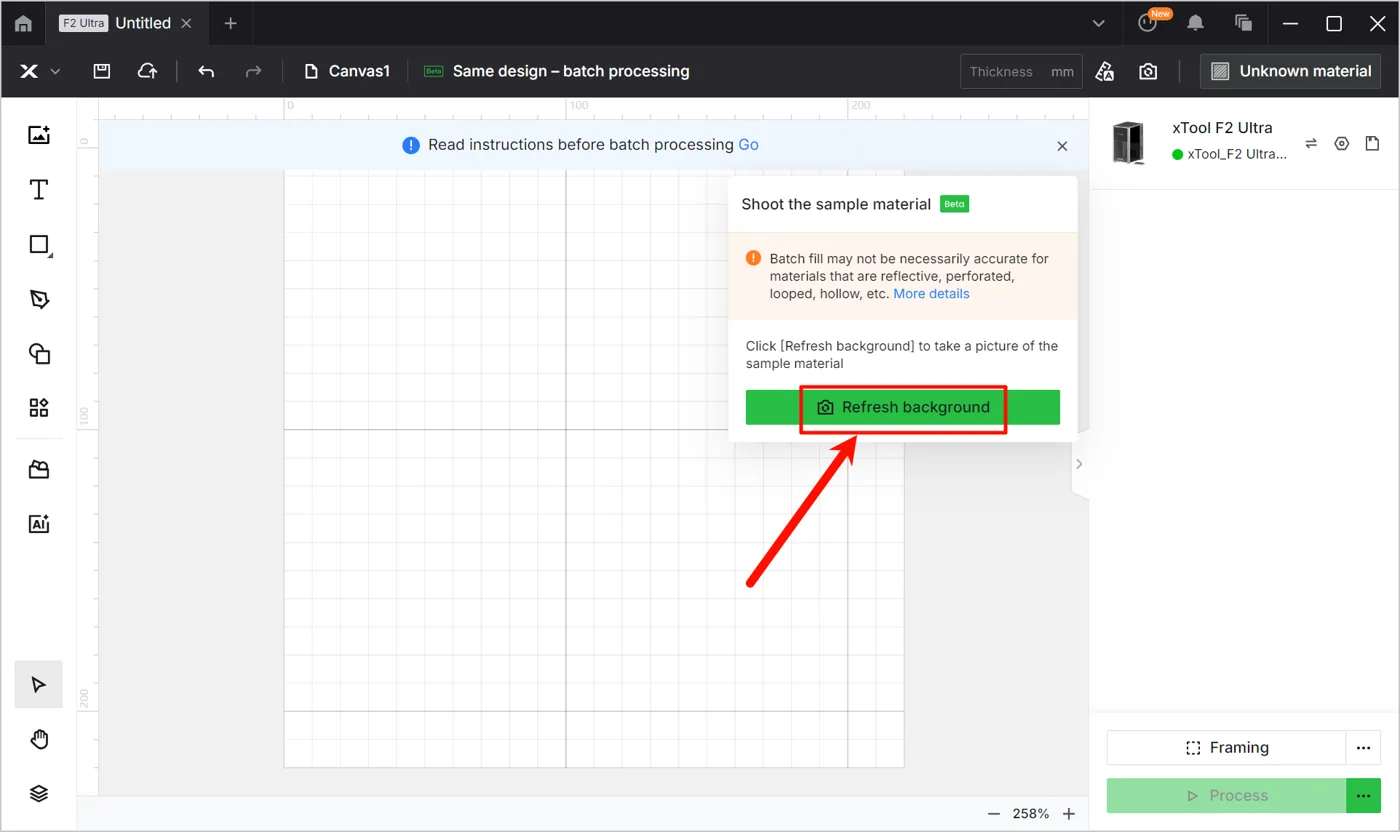

(1) En la esquina superior derecha de XCS, haz clic en el icono Refresh background .

XCS toma una foto del área de procesamiento de la xTool F2 Ultra e inserta la foto como fondo del lienzo. Puedes posicionar los objetos de procesamiento basándote en el fondo.

Nota:
– Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.
– Asegúrate de que la foto de fondo muestra el material de forma completa y clara. Puedes ajustar el entorno de captura ajustando la luz de relleno del dispositivo o bajando la cubierta protectora.
– Si los materiales de la foto presentan sombras evidentes o no se ven con claridad, ajusta la posición del material y haz clic de nuevo en Refresh background para tomar una foto nueva.

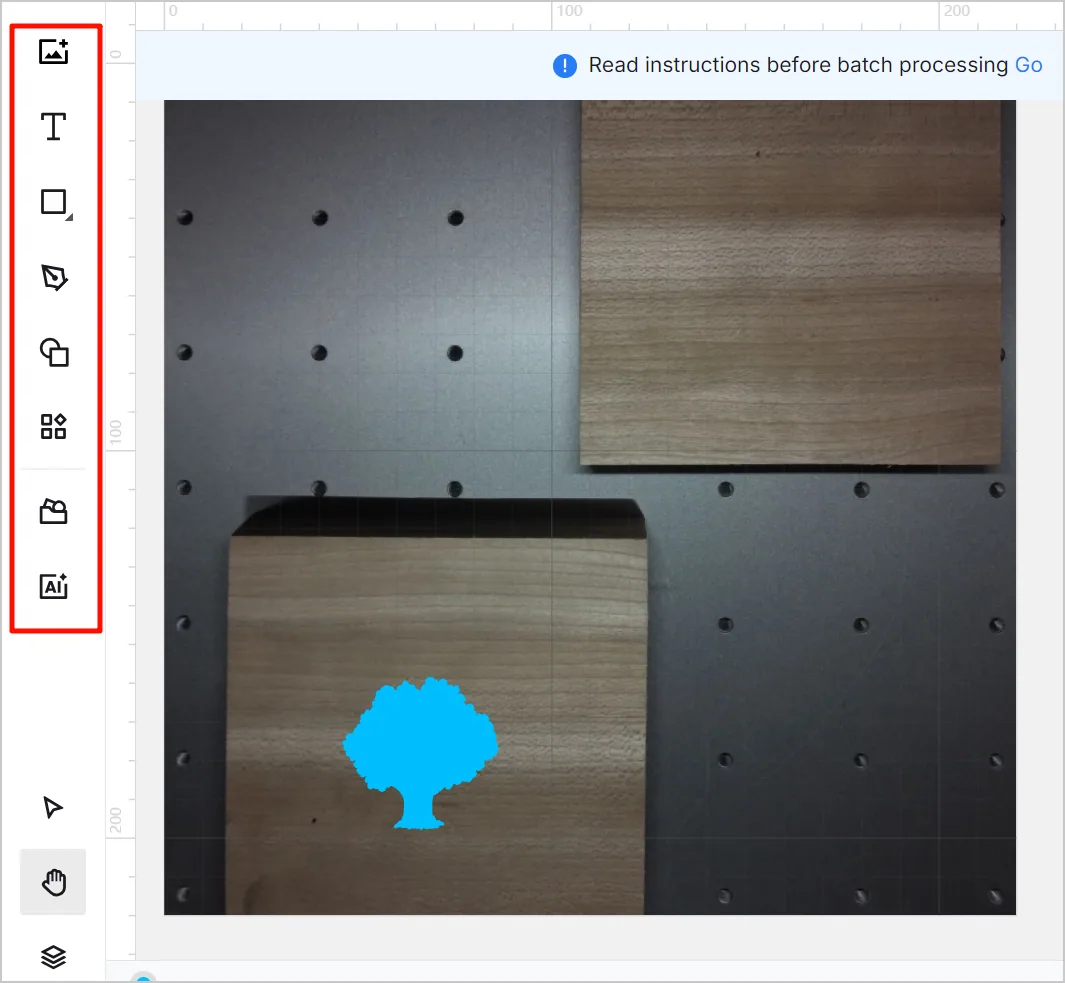

(2) Utilizando las herramientas de la izquierda del lienzo, crea un objeto dentro del material.

Nota: Por ahora, el modo Use conveyor-batch admite procesar un solo objeto cada vez.

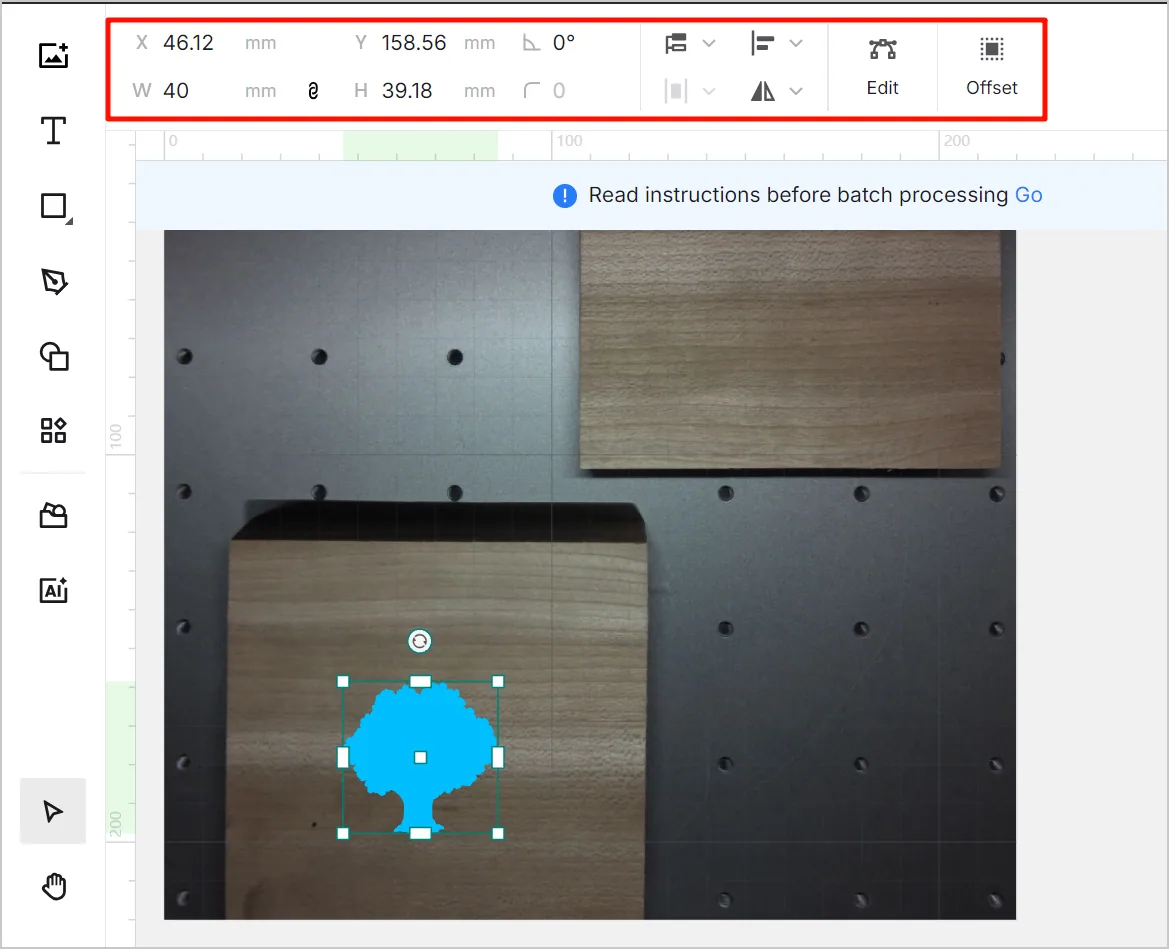

(3) Selecciona el objeto para seguir editándolo utilizando las herramientas de la parte superior del lienzo.

Para más información sobre cómo utilizar XCS para diseñar objetos, consulta el Centro de aprendizaje del software.

4. Ajustar los parámetros de procesamiento y la trayectoria de procesamiento

(1) Selecciona los objetos en el lienzo. En la parte derecha de XCS, ajusta los parámetros de los objetos seleccionados. A continuación, haz clic en Next en el cuadro de diálogo Design a processing object.

Nota:

1. La cinta transportadora no admite corte por láser.
2. Para más información sobre los parámetros de procesamiento, consulta Parámetros de procesamiento de la xTool F2 Ultra (modelo de láser único) o Parámetros de procesamiento de la xTool F2 Ultra (modelo de doble láser).

5. Encuadrar el material de muestra

El primer material colocado en el área de procesamiento se utiliza como material de muestra. Durante el procesamiento por lotes, XCS rellenará los demás materiales basándose en el diseño de la muestra. Encuadrar el material de muestra ayuda a mejorar la precisión del relleno por lotes.

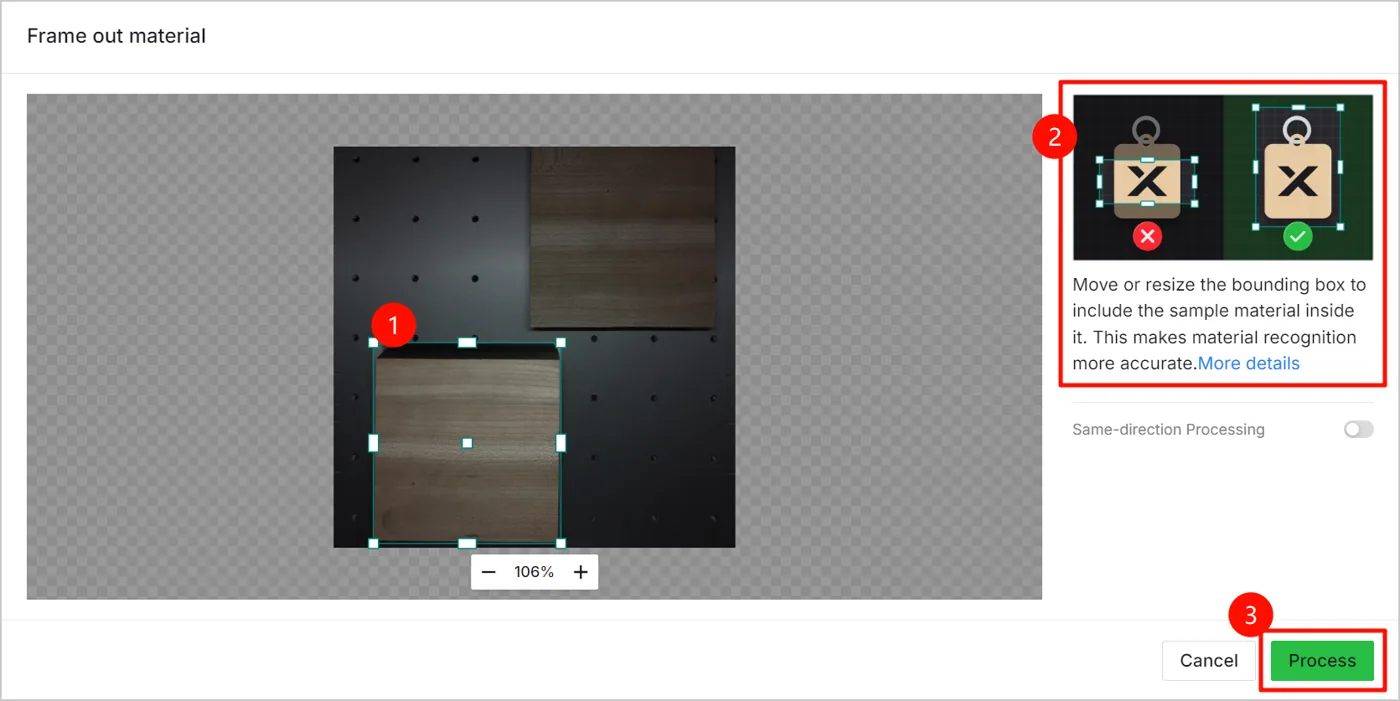

(1) Arrastra el recuadro verde y haz que cubra el material de muestra. A continuación, haz clic en Process.

Nota: Si Same-direction Processing está activado, los materiales de la misma forma se grabarán con el mismo objeto en la misma dirección.

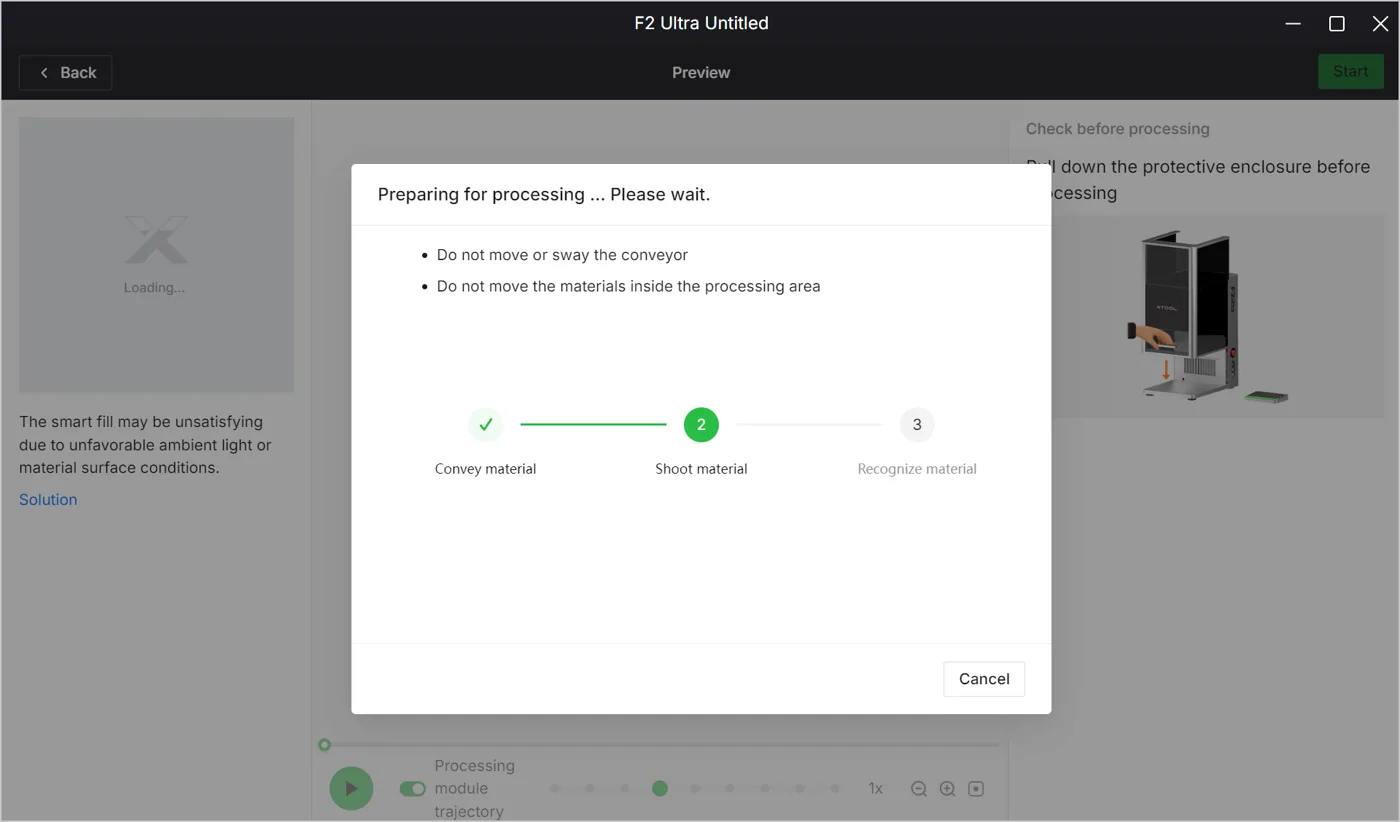

(2) Espera hasta que XCS te ayude a rellenar el objeto en todos los materiales automáticamente.

6. Iniciar el procesamiento

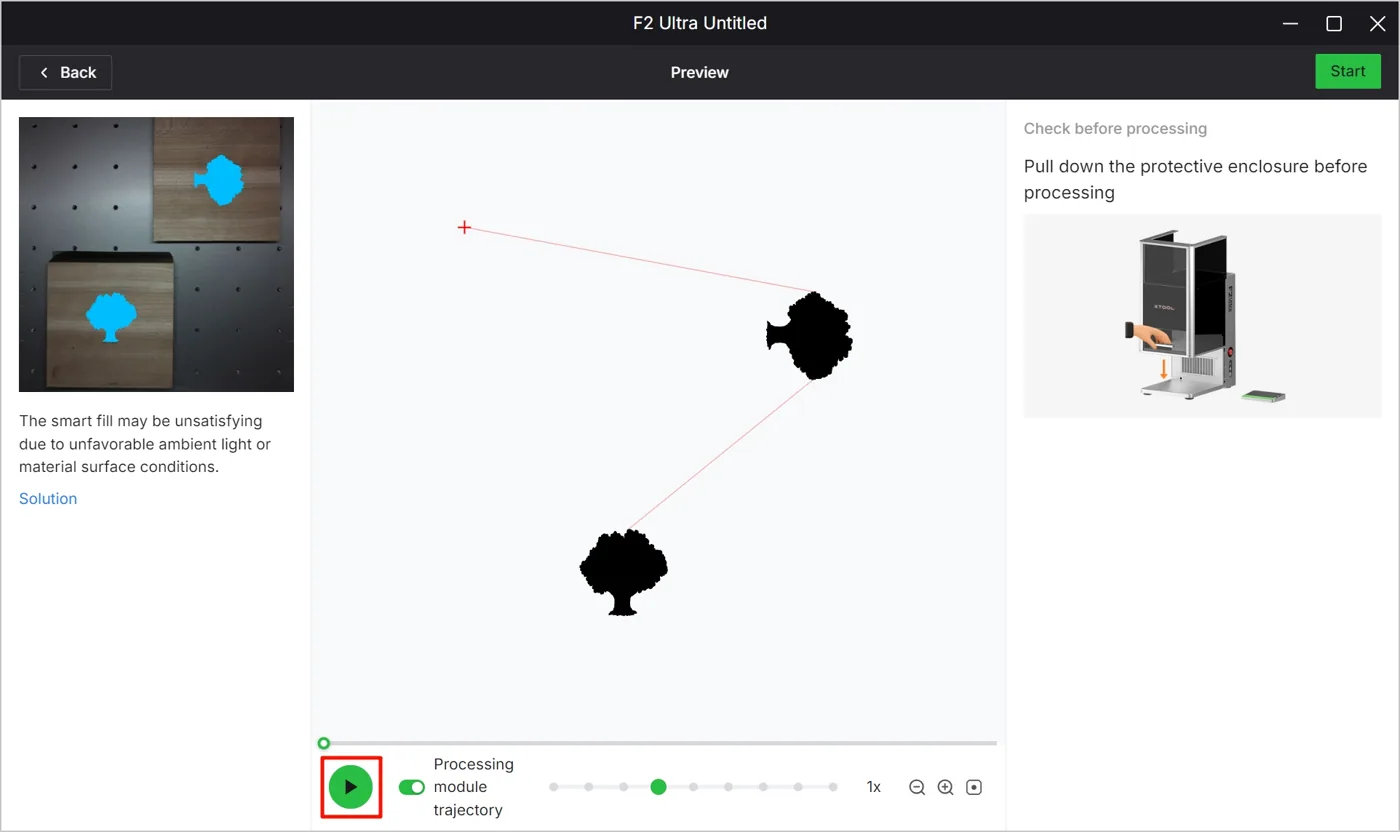

(1) En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la trayectoria de procesamiento.

(2) Ponte unas gafas de protección que puedan bloquear haces láser de longitudes de onda de 445 nm y 1064 nm.

Nota:
– Cuando la xTool F2 Ultra se utiliza con una cinta transportadora, su cubierta protectora no puede cerrarse por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.
– Las gafas de protección no están incluidas con la xTool F2 Ultra ni con la cinta transportadora. Cómpralas por separado.

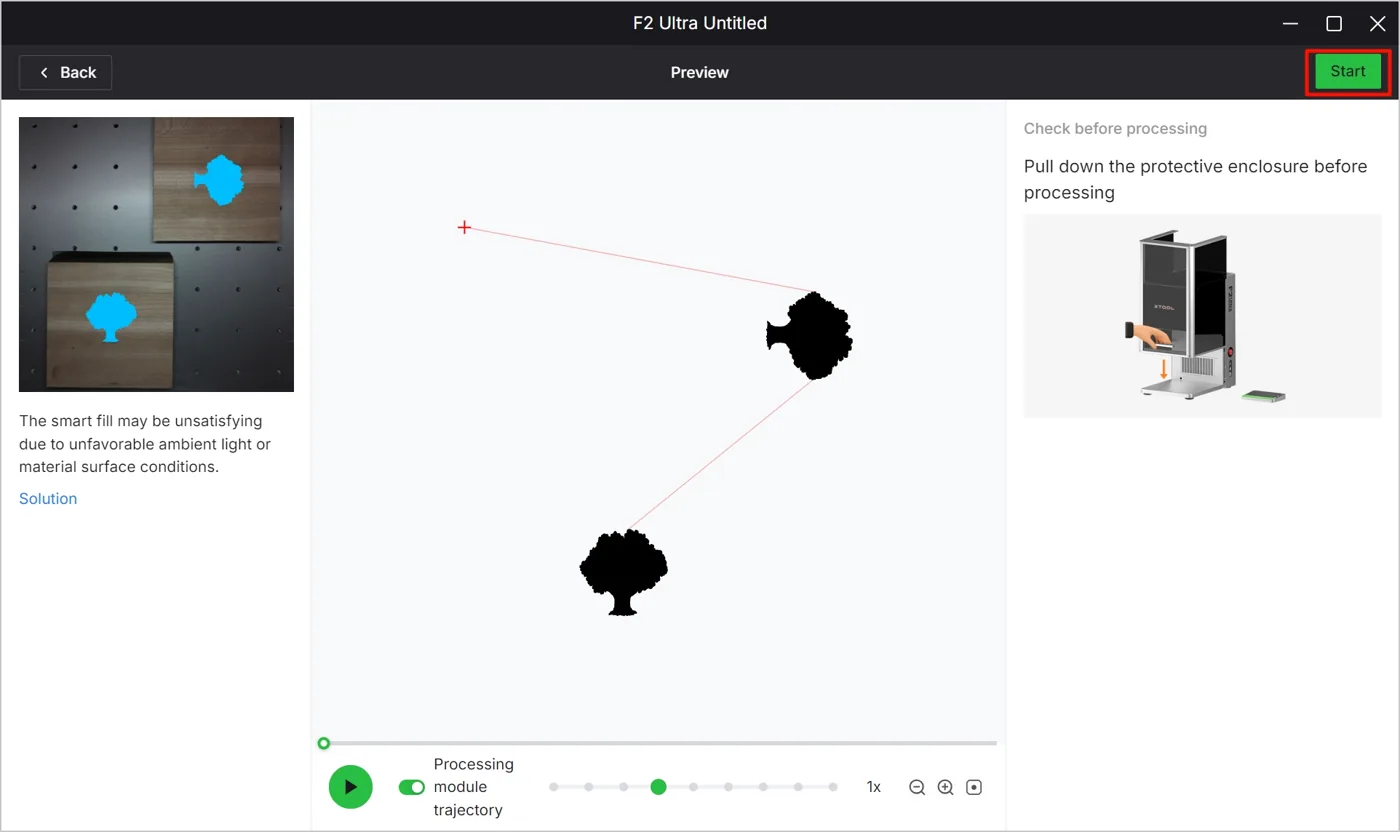

(3) En la esquina superior derecha del software, haz clic en Start.

(4) A continuación, pulsa el botón XTOOL Start/Stop en el controlador con pantalla táctil para iniciar el procesamiento.

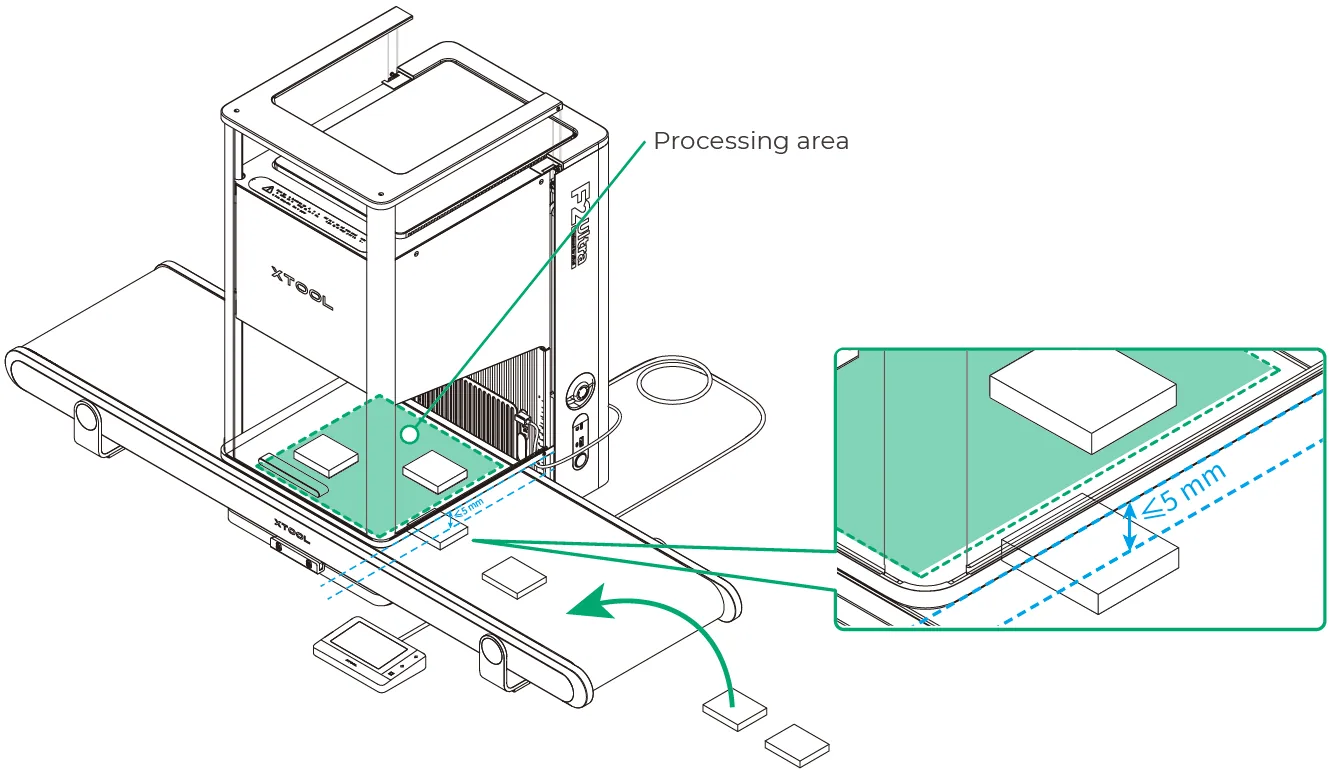

(5) Durante el procesamiento, sigue añadiendo materiales nuevos a la cinta transportadora. Colócalos a la derecha del área de procesamiento.

Nota: Baja la cubierta protectora hasta que quede a no más de 5 mm por encima del material antes del procesamiento.

Nota:
– Al colocar los materiales, mantén la mano alejada del área de procesamiento para evitar lesiones.
– No coloques un material cerca de los bordes. De lo contrario, es posible que el material no se procese.

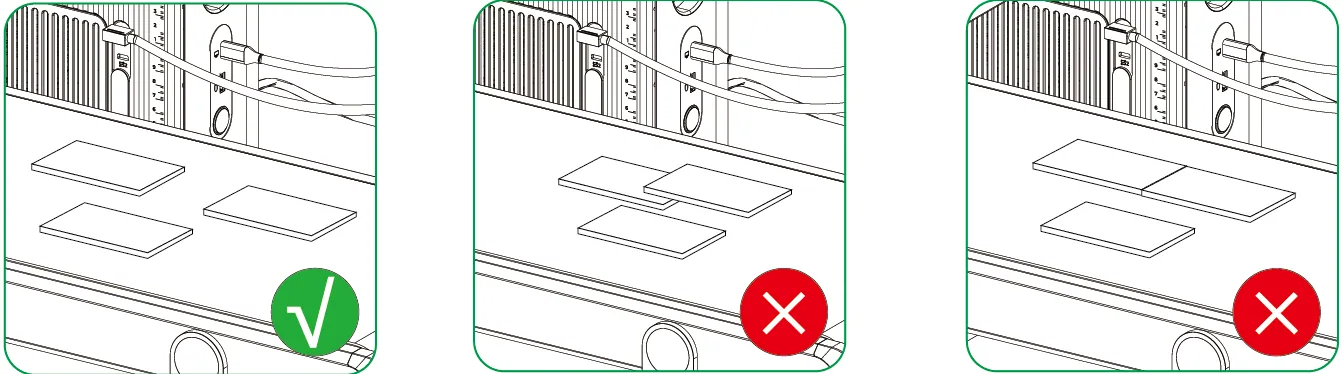

– Asegúrate de que los materiales no se toquen ni se solapen entre sí.

7. Detener el procesamiento

• Parada automática: Si no se detecta ningún material 5 veces consecutivas, el procesamiento por lotes finalizará automáticamente.
• Parada manual: Haz clic en Cancel en XCS o pulsa dos veces el botón XTOOL Start/Stop en el controlador con pantalla táctil.
