1. Conectar la cinta transportadora a la xTool F2 Ultra

Sigue las instrucciones de la Guía de inicio rápido de la cinta transportadora para instalar y conectar la cinta transportadora.

2. Conectar la xTool F2 Ultra a XCS

(1) Usa el cable USB para conectar la xTool F2 Ultra a tu ordenador.

(2) Abre XCS en tu ordenador. En la esquina superior derecha de XCS, haz clic en + Nuevo proyecto.

(3) En el lado derecho de la página de edición del proyecto, haz clic en Conectar dispositivo.

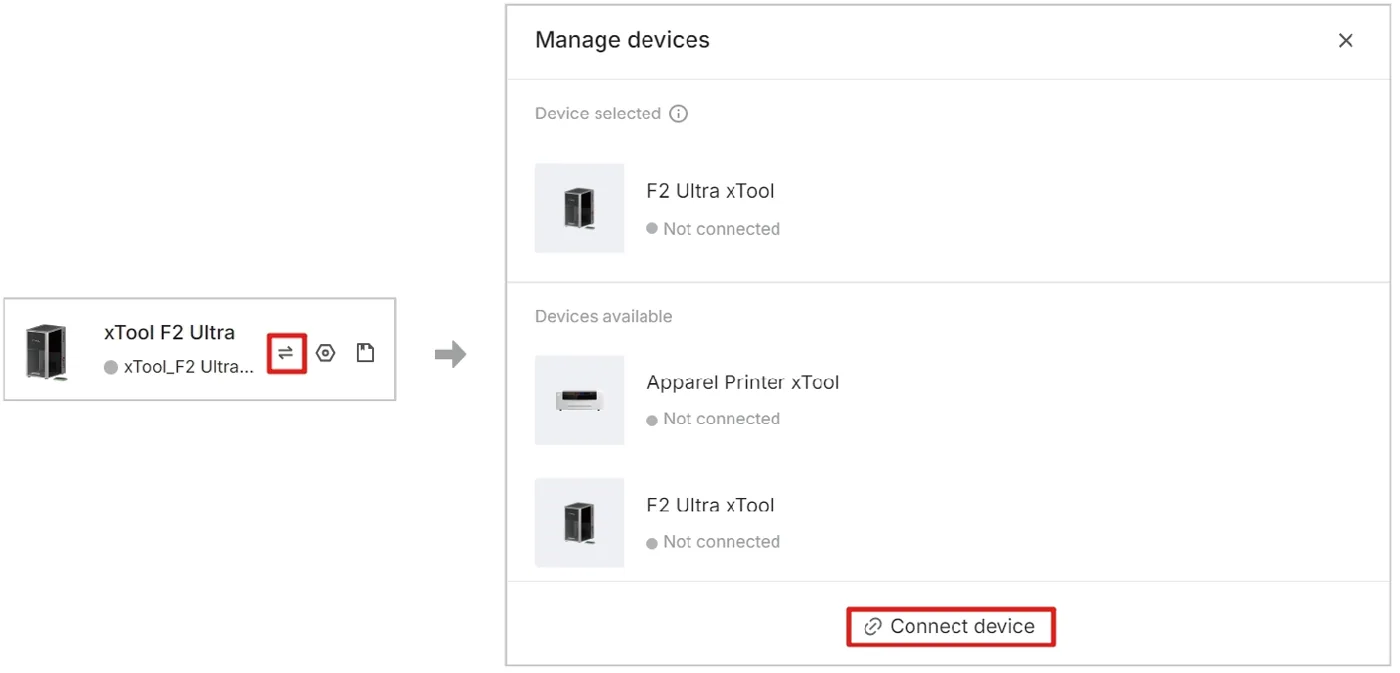

Nota: Si ya has conectado antes un dispositivo xTool en XCS, haz clic en el icono .

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Para más información sobre otros métodos de conexión, consulta Conectar la xTool F2 Ultra a XCS.

Procesar un material grande

1. Seleccionar el modo de procesamiento y el nombre del material

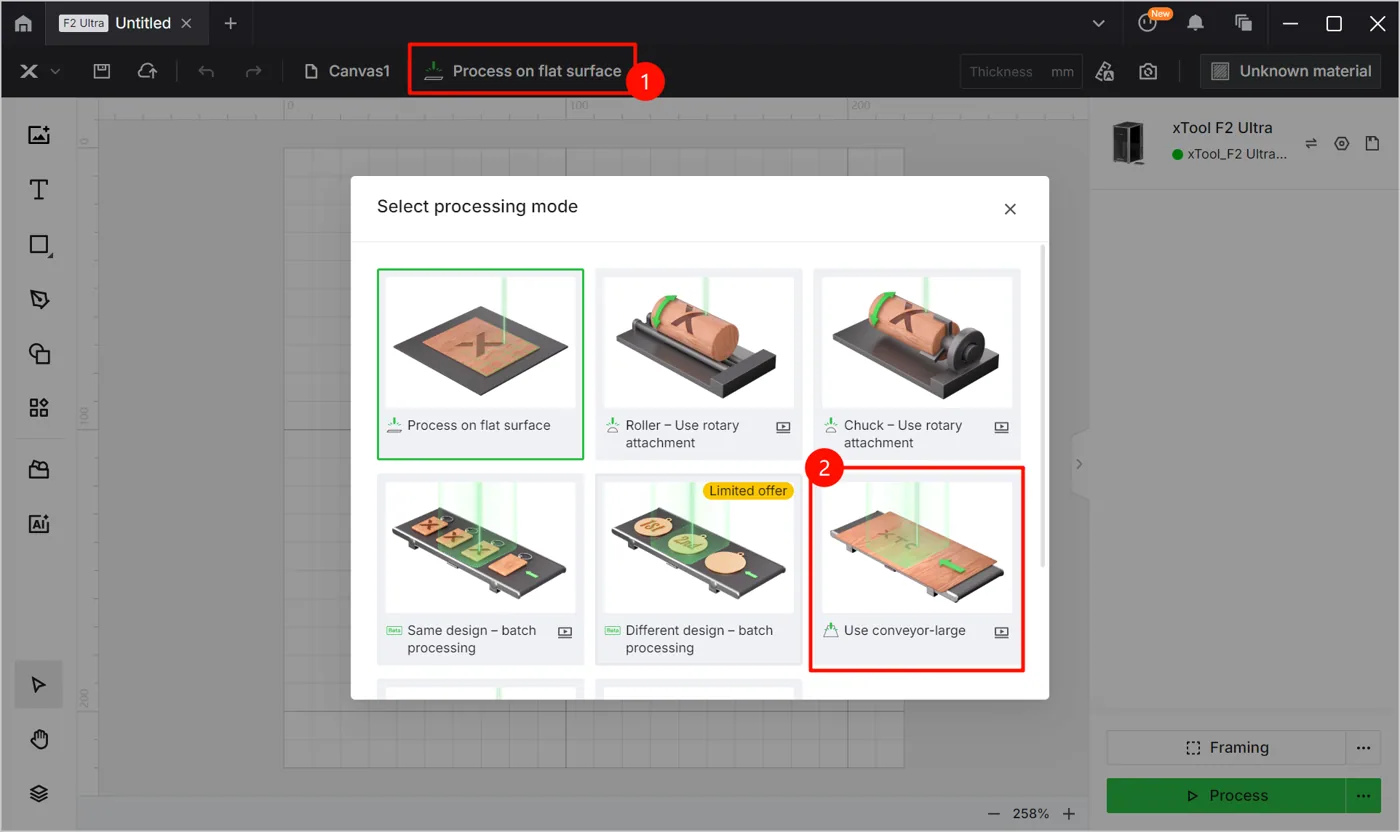

(1) En la parte superior de XCS, haz clic en el nombre del modo de procesamiento actual y luego selecciona Usar cinta transportadora – grande como modo de procesamiento.

(2) En la esquina superior derecha, haz clic en Material desconocido, selecciona el nombre de tu material y haz clic en Confirmar.

Nota:

1. Si no encuentras tu material en la lista, puedes hacer clic en Más materiales de xTool para buscar entre más materiales en la biblioteca Material EasySet. Si aún así no encuentras el nombre de tu material, puedes seleccionar material desconocido.

2. Tras seleccionar un material de la lista de materiales o de la biblioteca Material EasySet, el software configurará automáticamente los parámetros para el procesamiento láser. Los ajustes predeterminados se aplican a los materiales de xTool. Puedes ajustar la configuración según tus necesidades.

3. Los ajustes de parámetros recomendados solo pueden lograr los mejores resultados cuando se usan materiales de xTool. Si usas materiales de terceros, se recomienda que realices primero por tu cuenta una matriz de prueba de material para obtener los efectos y parámetros deseados. Asimismo, asegúrate de que los materiales estén libres de humedad o contaminación, ya que pueden afectar mucho a los resultados.

2. Colocar el material y realizar el enfoque del láser

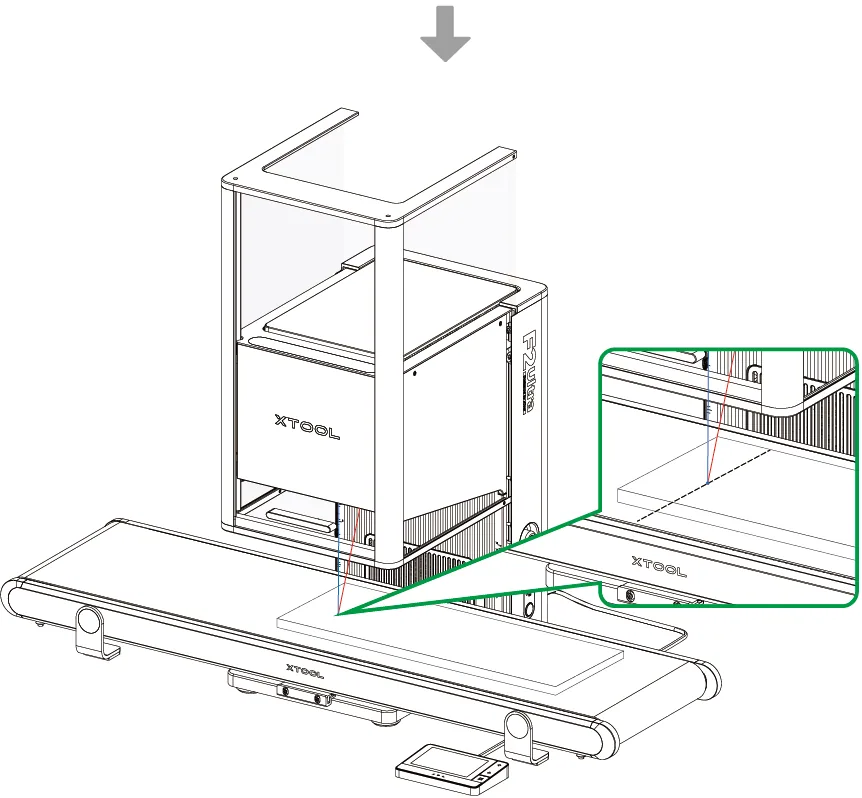

(1) Coloca el material en el lado derecho de la cinta transportadora y baja la carcasa protectora hasta que quede a no más de 5 mm por encima del material antes de procesar.

Nota: No uses materiales finos permeables a la luz (como papel y tela) sobre la cinta transportadora. Los haces láser que incidan sobre la cinta la dañarán.

(2) Mantén pulsado el botón Arriba/Abajo del módulo láser para subir o bajar el módulo láser. Cuando los puntos de luz roja y azul se superpongan formando un punto morado, el enfoque se ha ajustado correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz roja se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz roja se desplaza hacia la derecha.

Nota: Al procesar materiales grandes, el dispositivo dirige los haces láser únicamente sobre la línea central de la cinta transportadora. A medida que el material se desplaza de derecha a izquierda, cualquier parte del material que quede a la izquierda de esta línea central no se procesará.

3. Capturar el fondo y diseñar los objetos de procesamiento

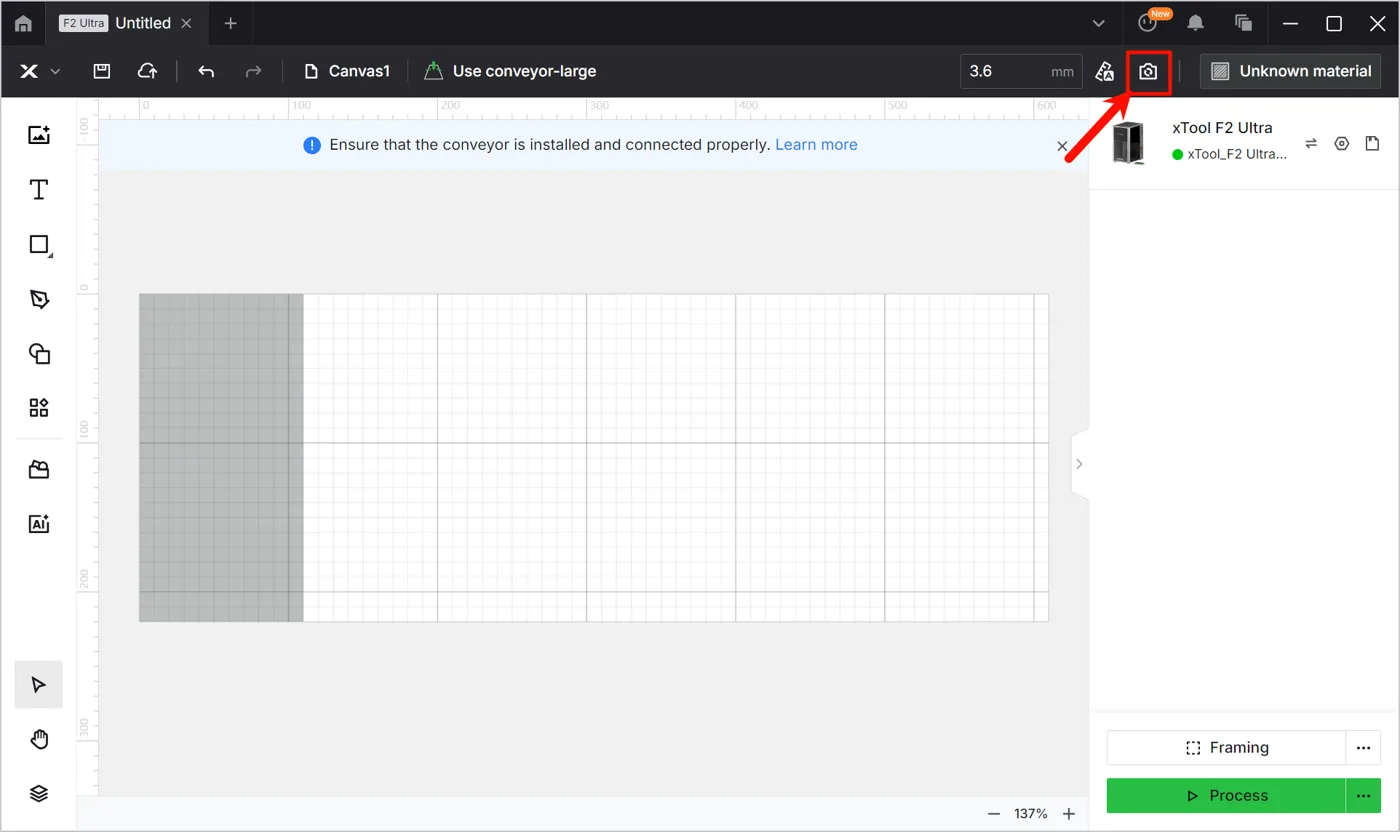

(1) En la esquina superior derecha de XCS, haz clic en el icono Actualizar fondo .

XCS toma una foto del área de procesamiento de la xTool F2 Ultra e inserta la foto como fondo del lienzo. Puedes posicionar los objetos de procesamiento basándote en el fondo.

Nota: Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.

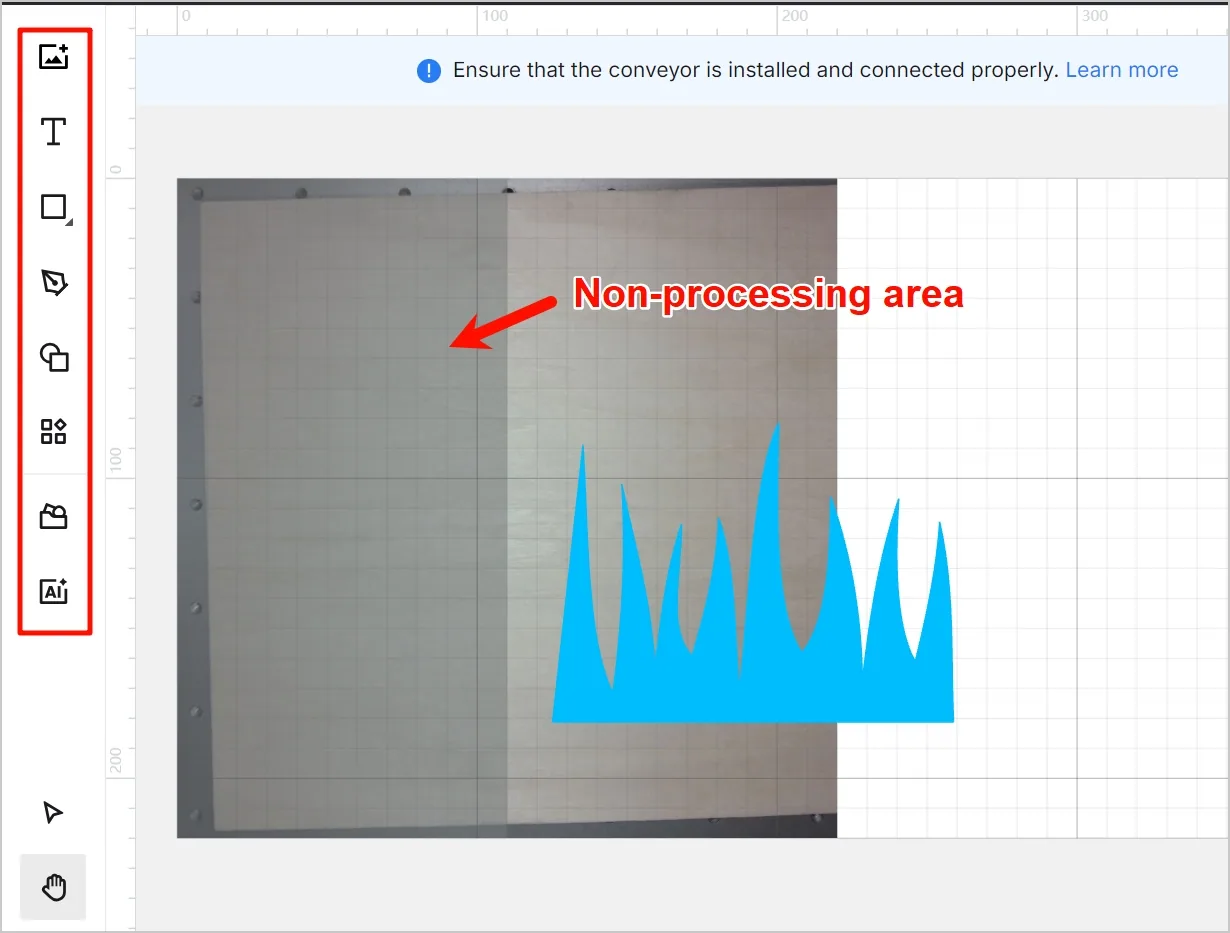

(2) Usa las herramientas del lado izquierdo del lienzo para crear objetos en el lienzo. Puedes importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.

Nota: El área gris del lado izquierdo del lienzo es un área de no procesamiento. No coloques objetos en esta área, o los objetos no podrán procesarse.

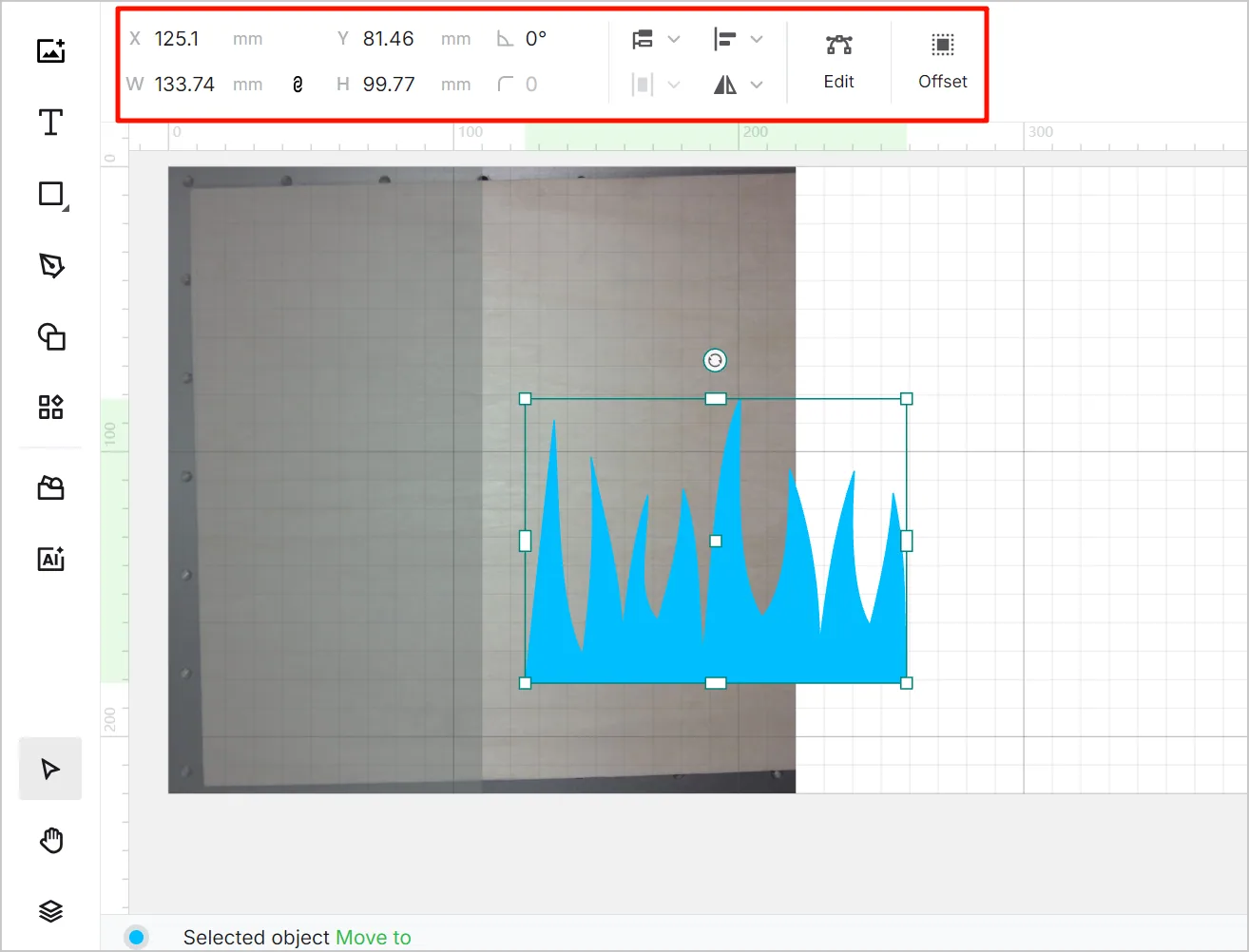

(3) Selecciona los objetos para editarlos con más detalle usando las herramientas de la parte superior del lienzo.

Para más información sobre cómo usar XCS para diseñar objetos, consulta el Centro de aprendizaje del software.

4. Configurar los parámetros de procesamiento y la trayectoria de procesamiento

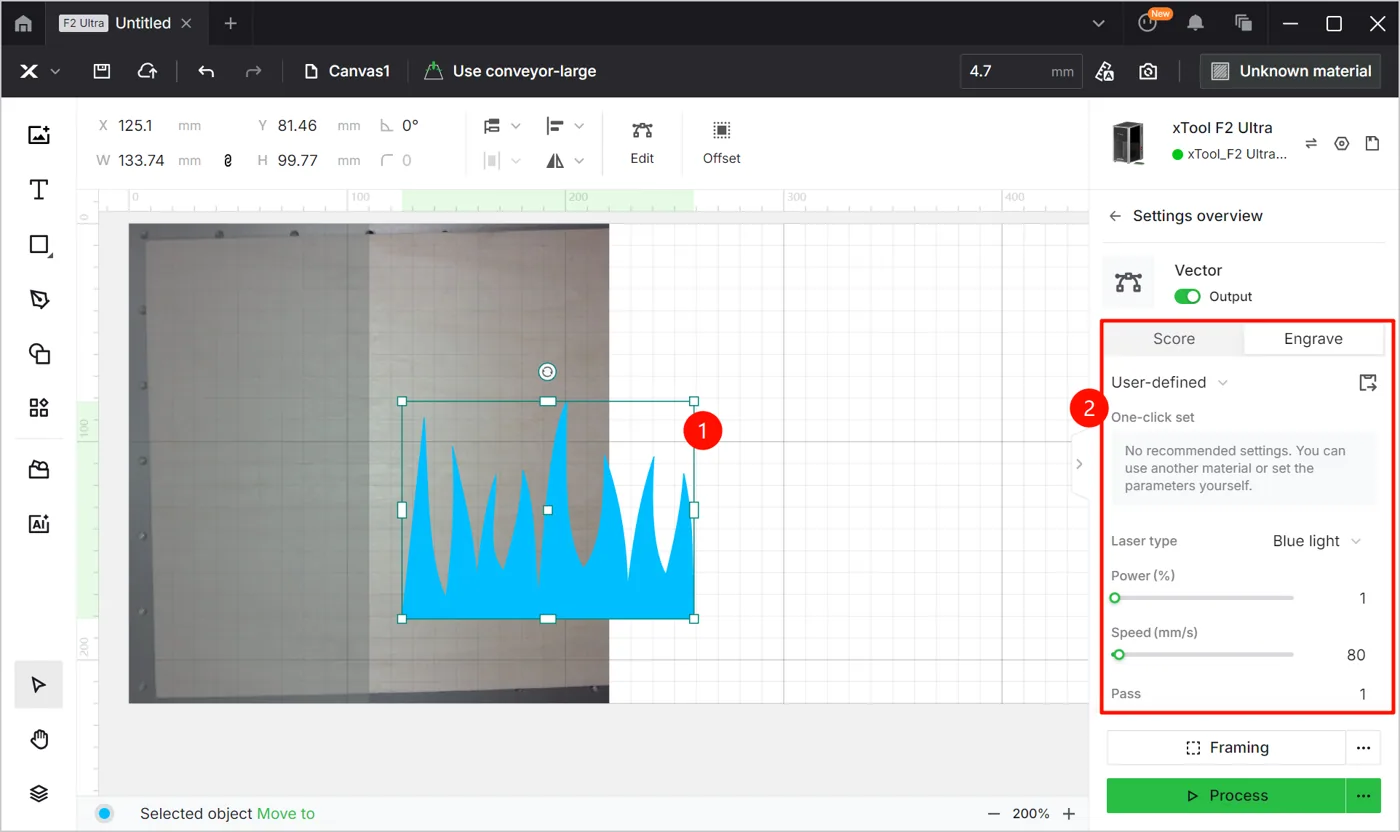

(1) Selecciona los objetos en el lienzo. En el lado derecho de XCS, configura los parámetros de los objetos seleccionados.

Nota:
– Debes configurar los parámetros de cada objeto. Un objeto omitido podría no procesarse.
– La cinta transportadora solo admite el grabado láser sobre el material.– Para más información sobre los parámetros de procesamiento, consulta Parámetros de procesamiento para la xTool F2 Ultra (modelo de láser único) o Parámetros de procesamiento para la xTool F2 Ultra (modelo de doble láser).

(2) En la esquina inferior derecha de XCS, haz clic en el icono para configurar la trayectoria de procesamiento.

Evitar humo: Cuando esta función está habilitada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda habilitar esta función para marcar materiales como la madera y el cartón ondulado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces láser e interferir con el procesamiento láser.

5. Previsualizar el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante el encuadre. El encuadre significa que los puntos láser recorren el borde de los objetos de procesamiento sobre el material. Realiza los siguientes pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono junto al botón Encuadre para configurar la potencia del láser usada para el encuadre.

(2) Haz clic en Encuadre en el software. Los puntos láser se desplazarán a lo largo del contorno de los objetos de procesamiento sobre el material para que puedas previsualizar el área de procesamiento.

Para detener el encuadre, haz clic en el botón Detener encuadre en la esquina inferior derecha de XCS.

Nota: Si el área de procesamiento no es la ideal, puedes ajustar la posición del material o ajustar las posiciones de los objetos en el software.

6. Iniciar el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Procesar.

(2) Previsualiza el patrón y la trayectoria de procesamiento.

En la esquina inferior izquierda, haz clic en el botón , y XCS te mostrará la trayectoria de procesamiento.

(3) Ponte unas gafas de protección que puedan bloquear los haces láser de 445 nm y 1064 nm de longitud de onda.

Nota:
Cuando la xTool F2 Ultra se usa con una cinta transportadora, su carcasa protectora no puede cerrarse por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.
Las gafas de protección no se incluyen con la xTool F2 Ultra ni con la cinta transportadora. Cómpralas por separado.

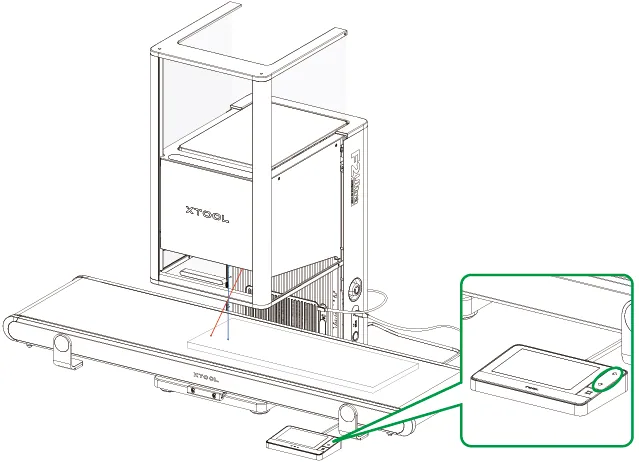

(4) En la esquina superior derecha del software, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón XTOOL Start/Stop en el controlador con pantalla táctil para iniciar el procesamiento.
