Puedes usar la xTool F2 Ultra con el accesorio rotativo para procesar materiales cilíndricos. Con el Rotary Attachment 2 Pro, también puedes procesar materiales esféricos e irregulares.

*El uso de RA2 y RA2 Pro es el mismo.

Esta página describe cómo usar la xTool F2 Ultra con el accesorio rotativo para el procesamiento.

 Nota: El accesorio rotativo no está incluido en el pack de la xTool F2 Ultra.Configura el accesorio rotativo

El Rotary Attachment 2 Pro admite dos modos de trabajo: modo Rodillo (Roller) y modo Mandril (Chuck). Si tienes el xTool Accessory Kit para RA2 Pro, puedes instalar el módulo en forma de L en el Rotary Attachment 2 Pro para adaptarte a más escenarios.

Monta y configura el accesorio rotativo según tus necesidades.

Nota: El Rotary Attachment 1 y el Rotary Attachment 2 solo admiten el modo Rodillo.

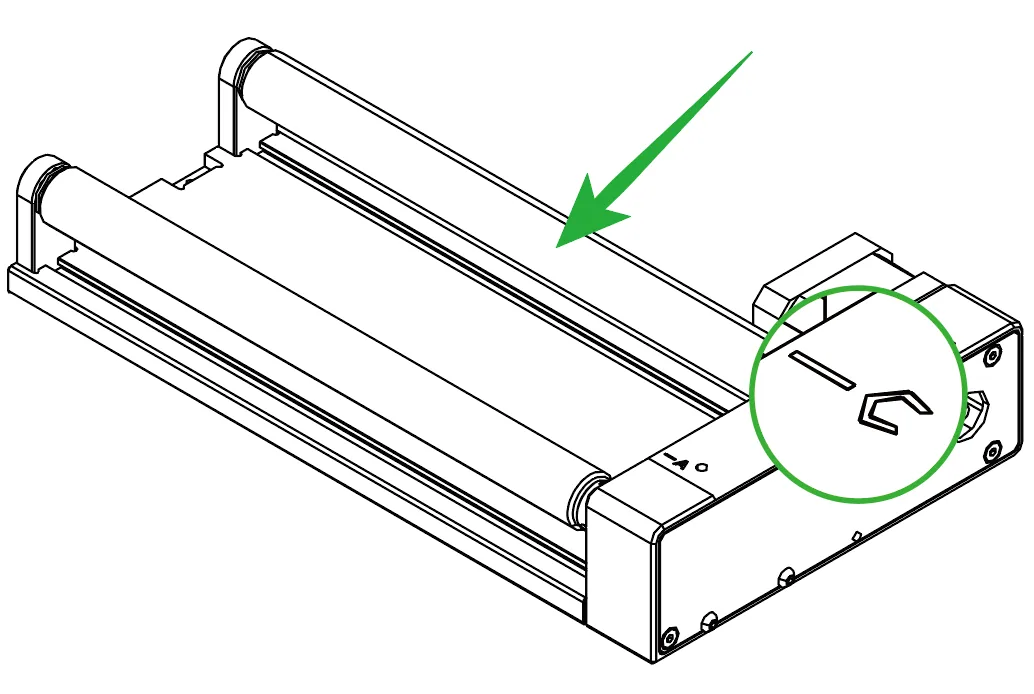

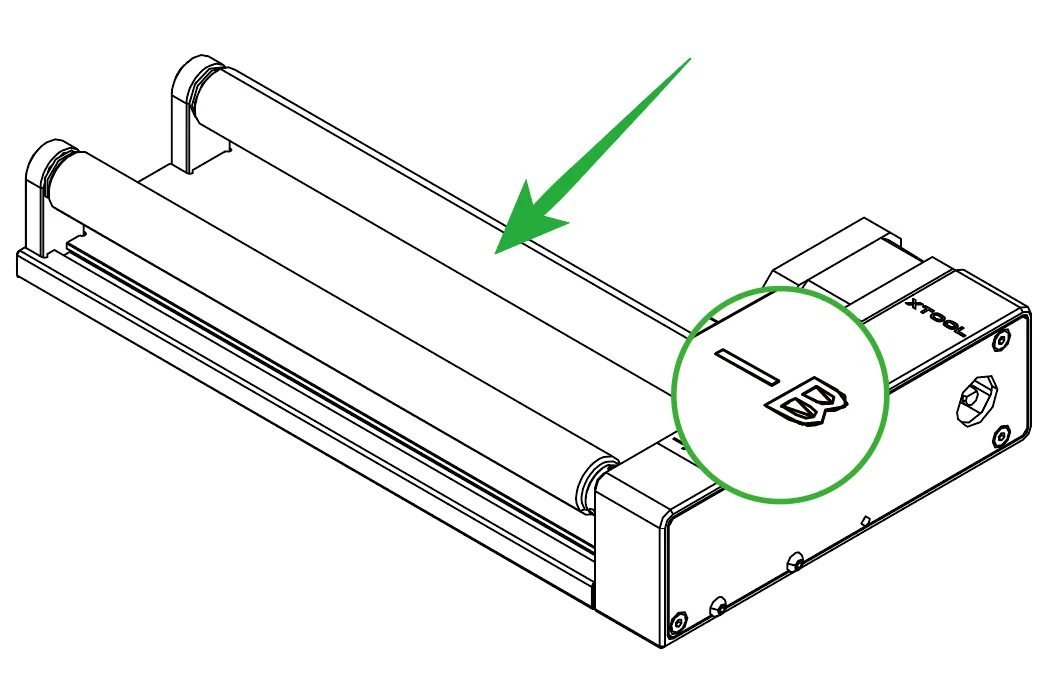

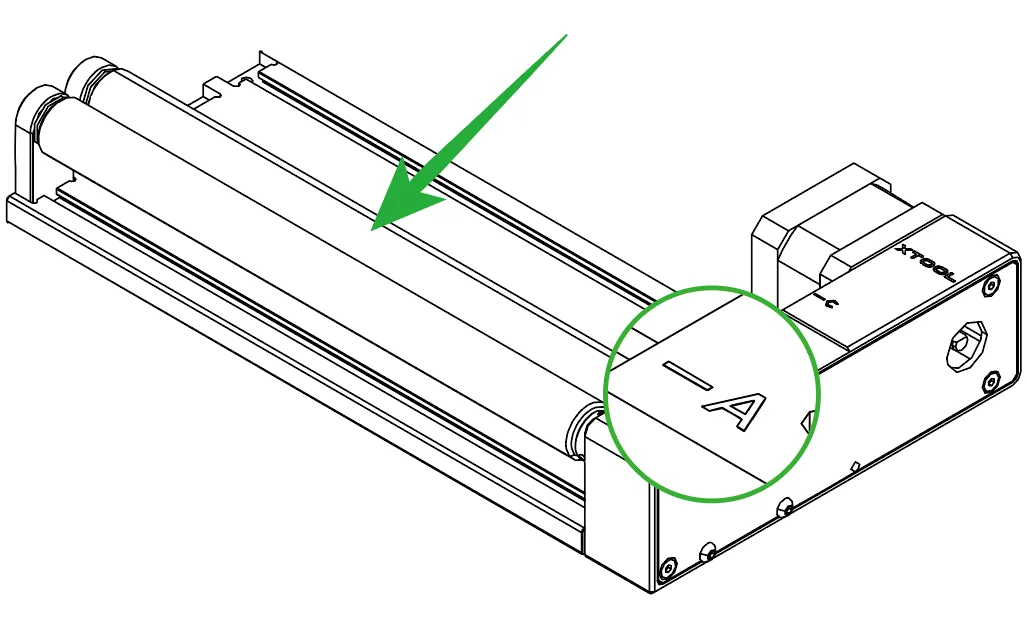

• Si usas el modo Rodillo, puedes ajustar el accesorio rotativo al nivel A, B o C.

• Si usas el modo Mandril, puedes instalar los componentes del plato de mordazas y los componentes de mordazas según tus necesidades.

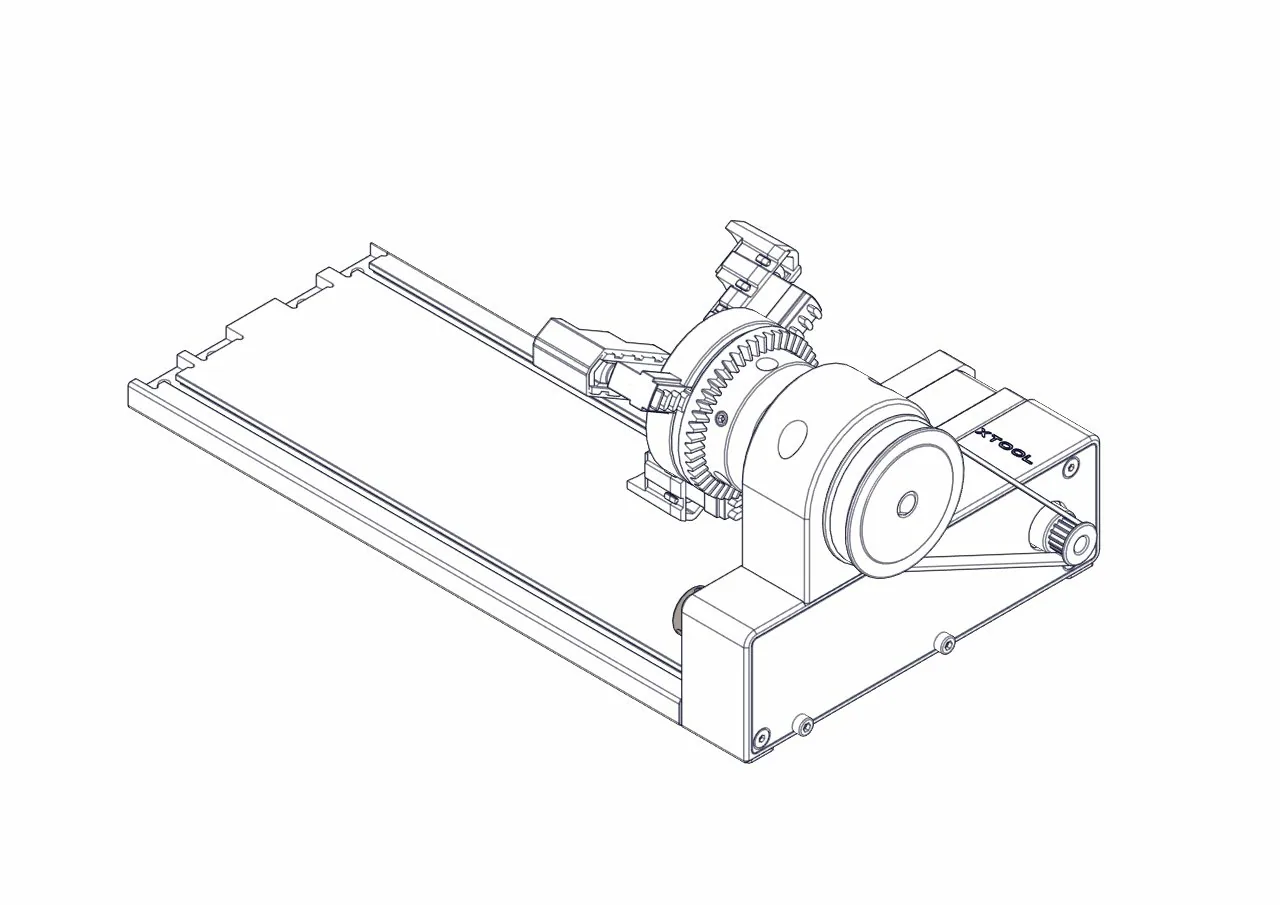

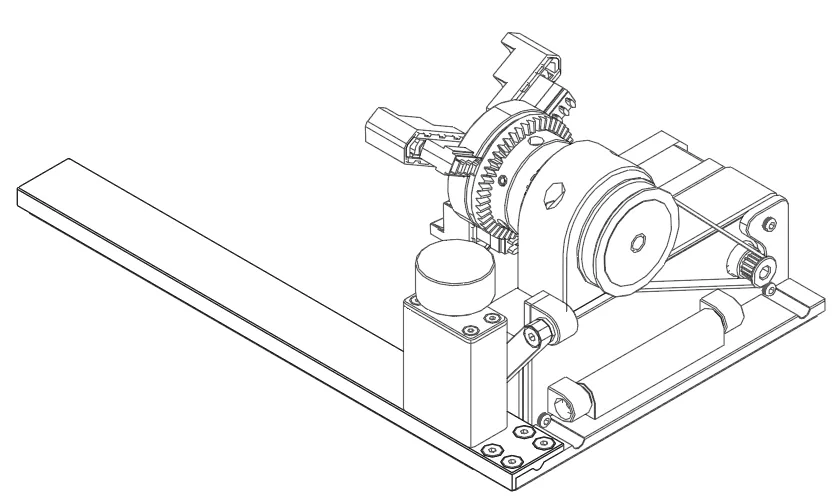

• Si instalas el módulo en forma de L en el Rotary Attachment 2 Pro, puedes ajustar el ángulo del mandril.


Nota: Para más información sobre cómo montar y configurar el accesorio rotativo, consulta la Guía del usuario de xTool Rotary Attachment 2 (RA2) y los Consejos para usar el módulo en forma de L de RA2 Pro.Conecta el accesorio rotativo a la xTool F2 Ultra

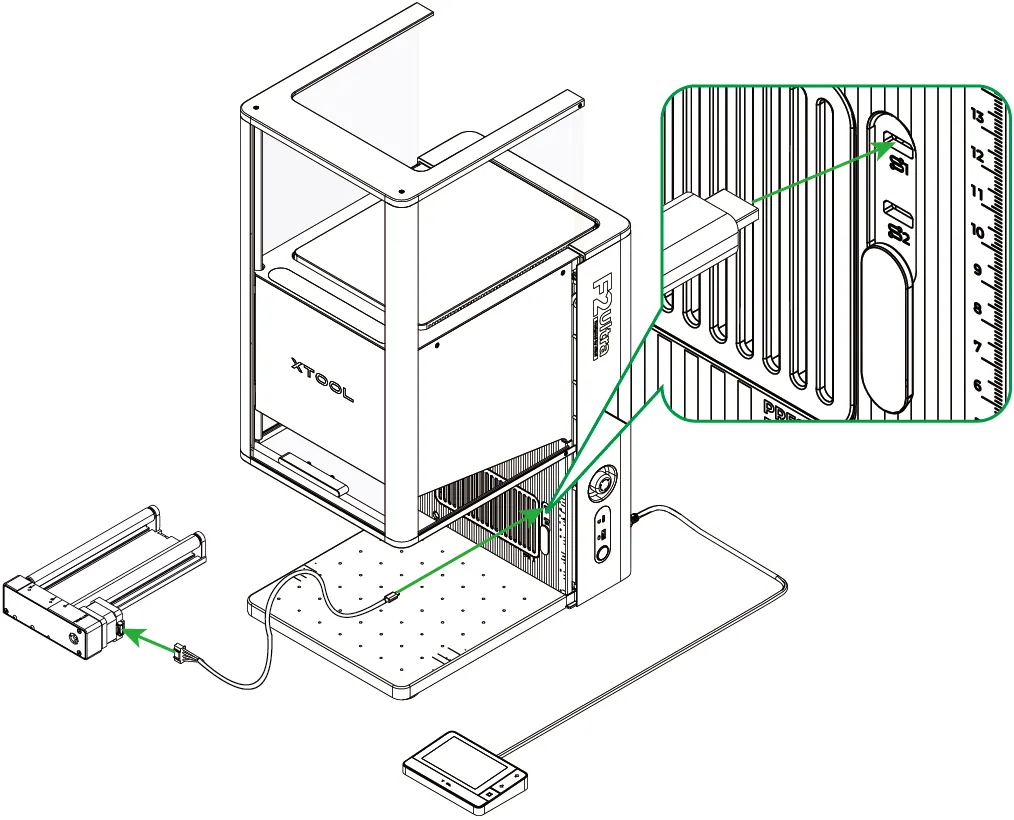

1. Usa el cable de conexión para conectar el accesorio rotativo con la xTool F2 Ultra.


Nota: Si el cable de conexión incluido en el pack del accesorio rotativo no es compatible con la xTool F2 Ultra, deberás comprar uno compatible.

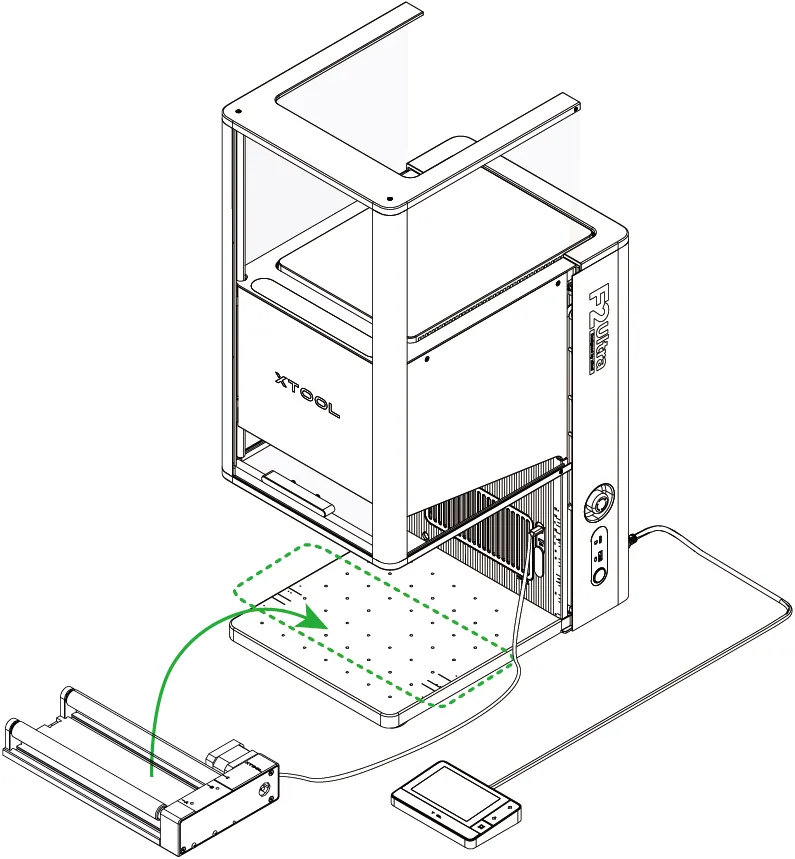

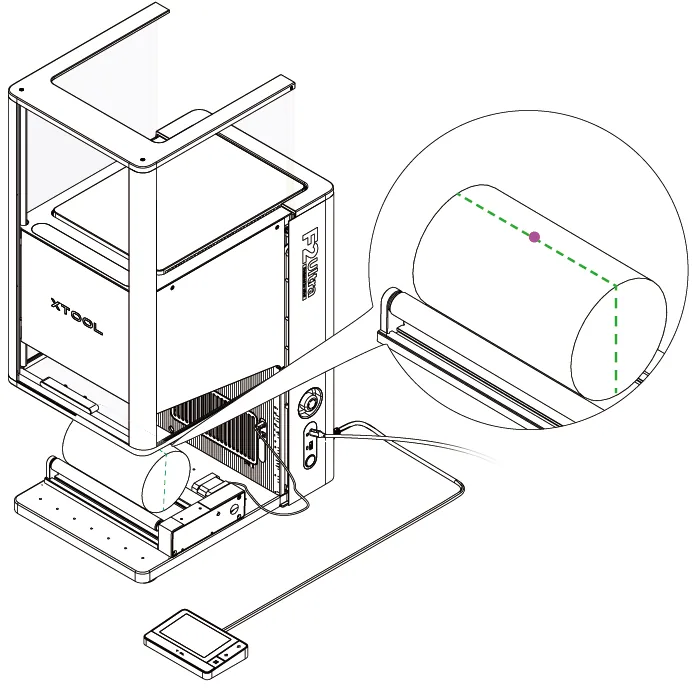

1. Abre la cubierta protectora de la xTool F2 Ultra y coloca el accesorio rotativo sobre la placa base de la xTool F2 Ultra.
   Según el modo de trabajo y el nivel configurados para el accesorio rotativo, alinea su borde frontal inferior con las líneas de marcado correspondientes en la placa base de la xTool F2 Ultra.

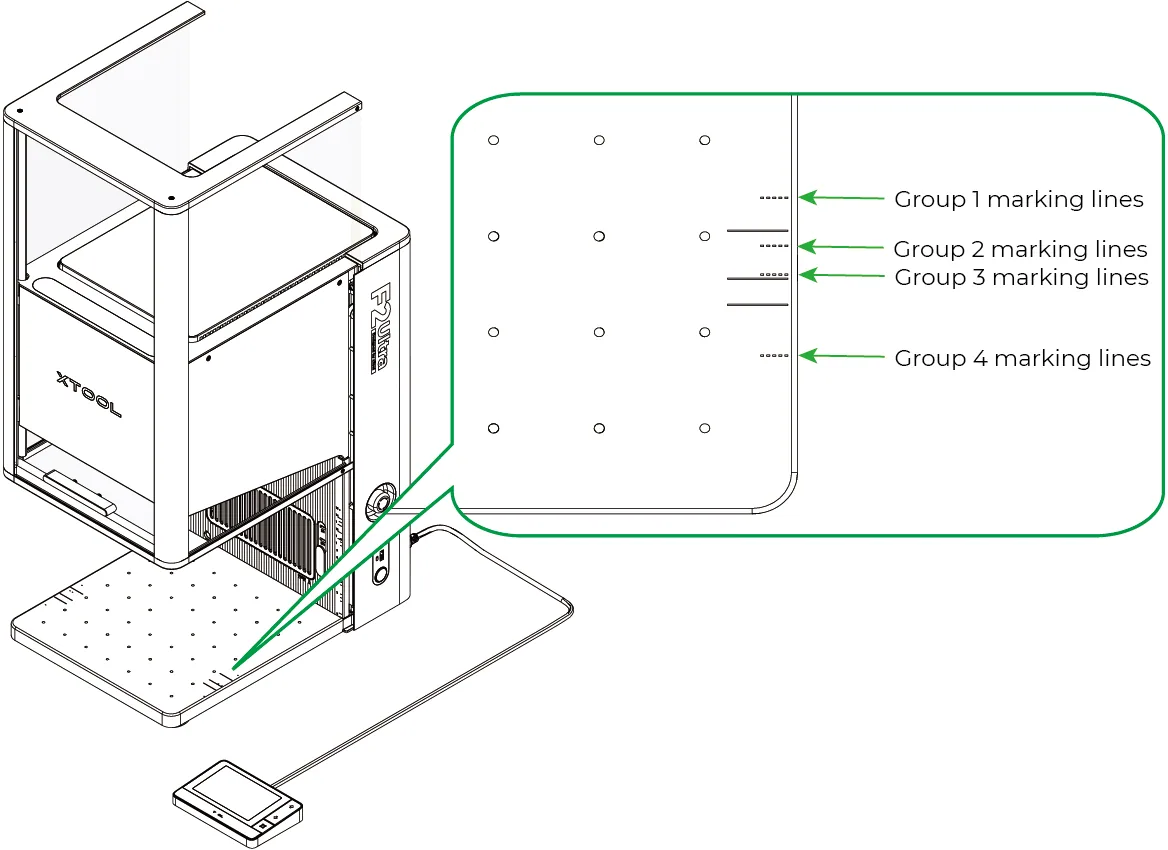

Hay cuatro grupos de líneas de marcado en la placa base de la xTool F2 Ultra.

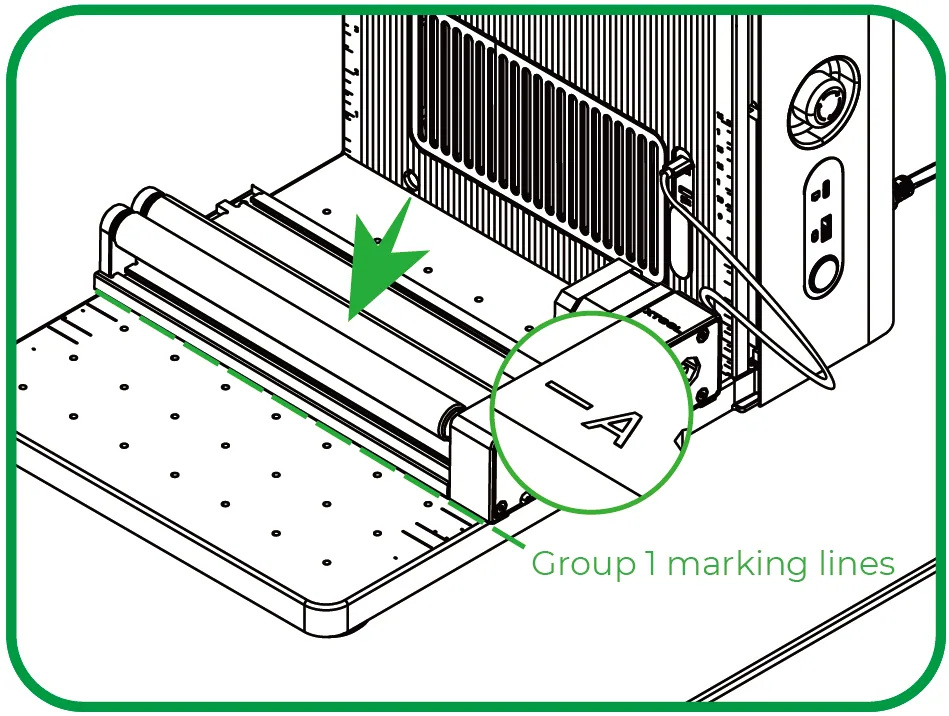

• Si usas el accesorio rotativo en modo Rodillo y lo ajustas al Nivel A, alinea su borde frontal inferior con las líneas de marcado del Grupo 1.

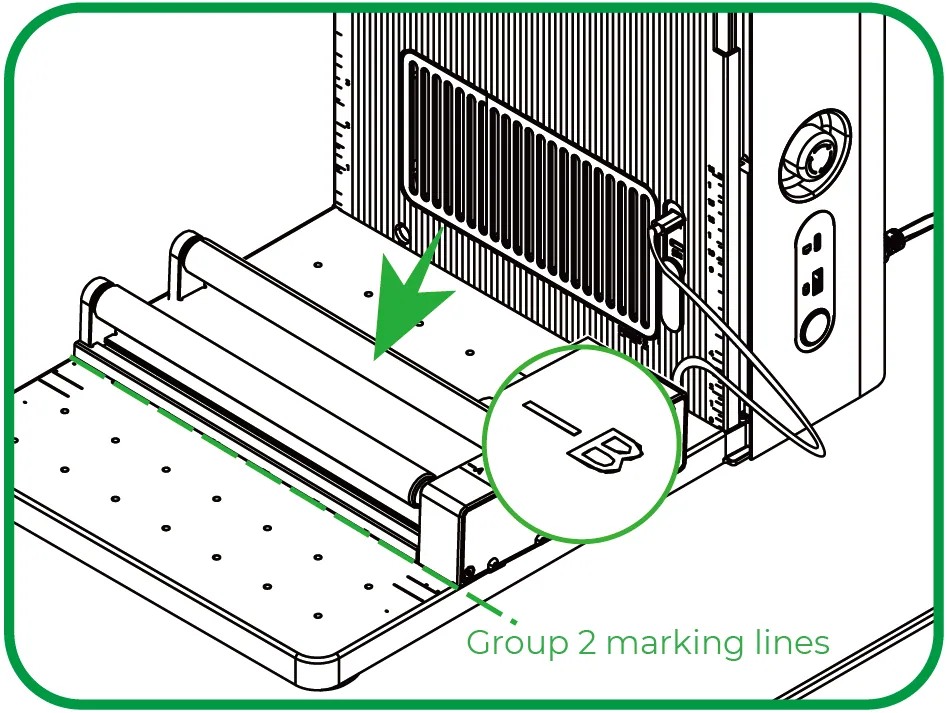

• Si usas el accesorio rotativo en modo Rodillo y lo ajustas al Nivel B, alinea su borde frontal inferior con las líneas de marcado del Grupo 2.

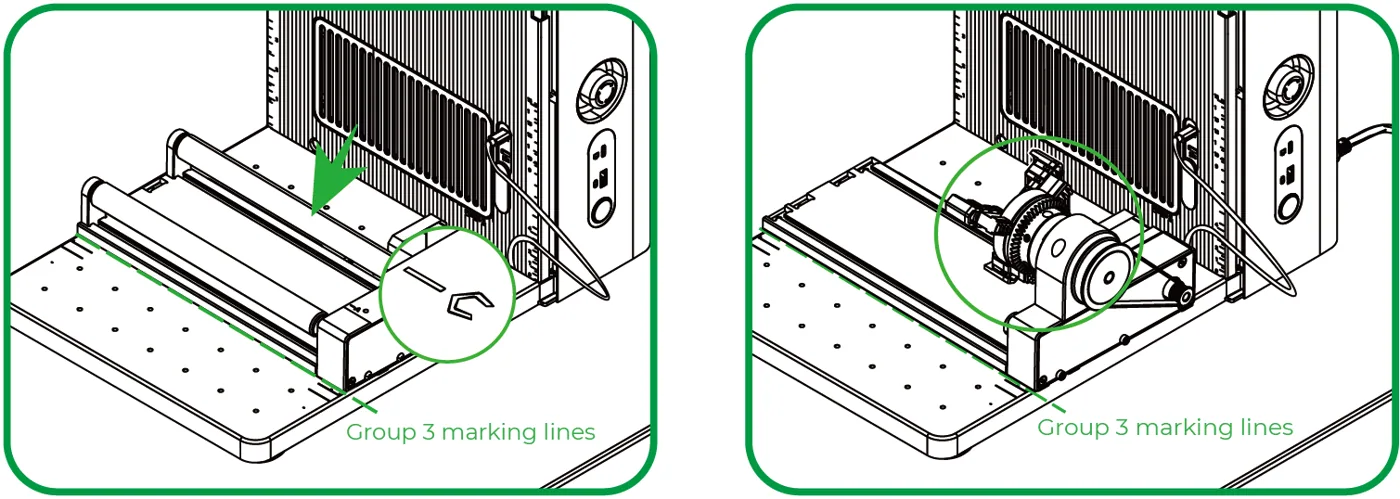

• Si usas el accesorio rotativo en modo Rodillo y lo ajustas al Nivel C o usas el modo Mandril, alinea su borde frontal inferior con las líneas de marcado del Grupo 3.

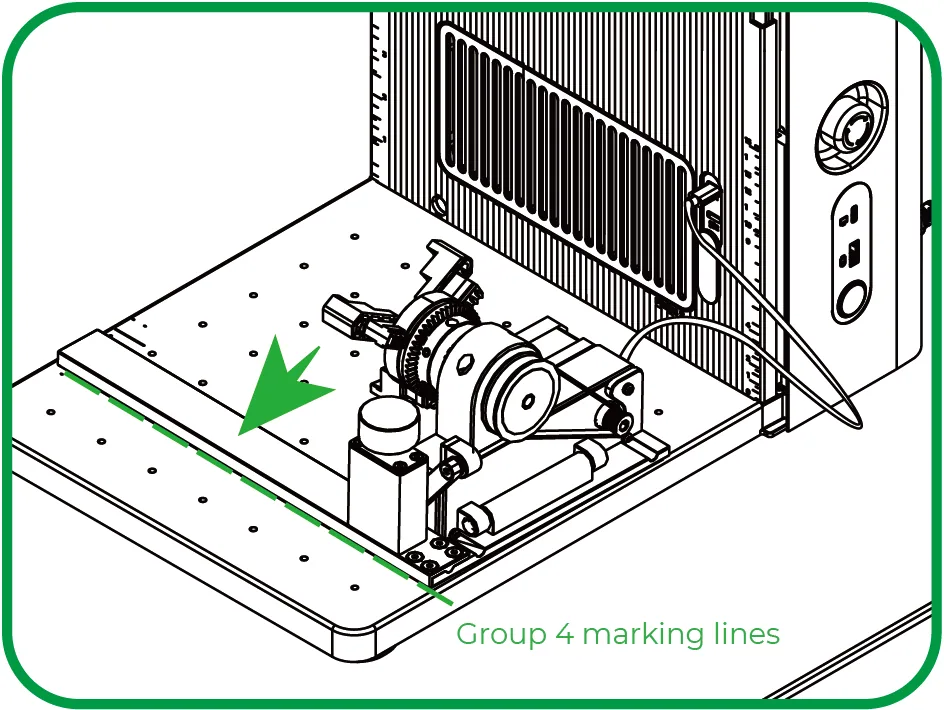

• Si usas el accesorio rotativo en modo Mandril e instalas en él el módulo en forma de L, alinea su borde frontal inferior con las líneas de marcado del Grupo 4.


Procesa un material

1. Conecta la xTool F2 Ultra a XCS

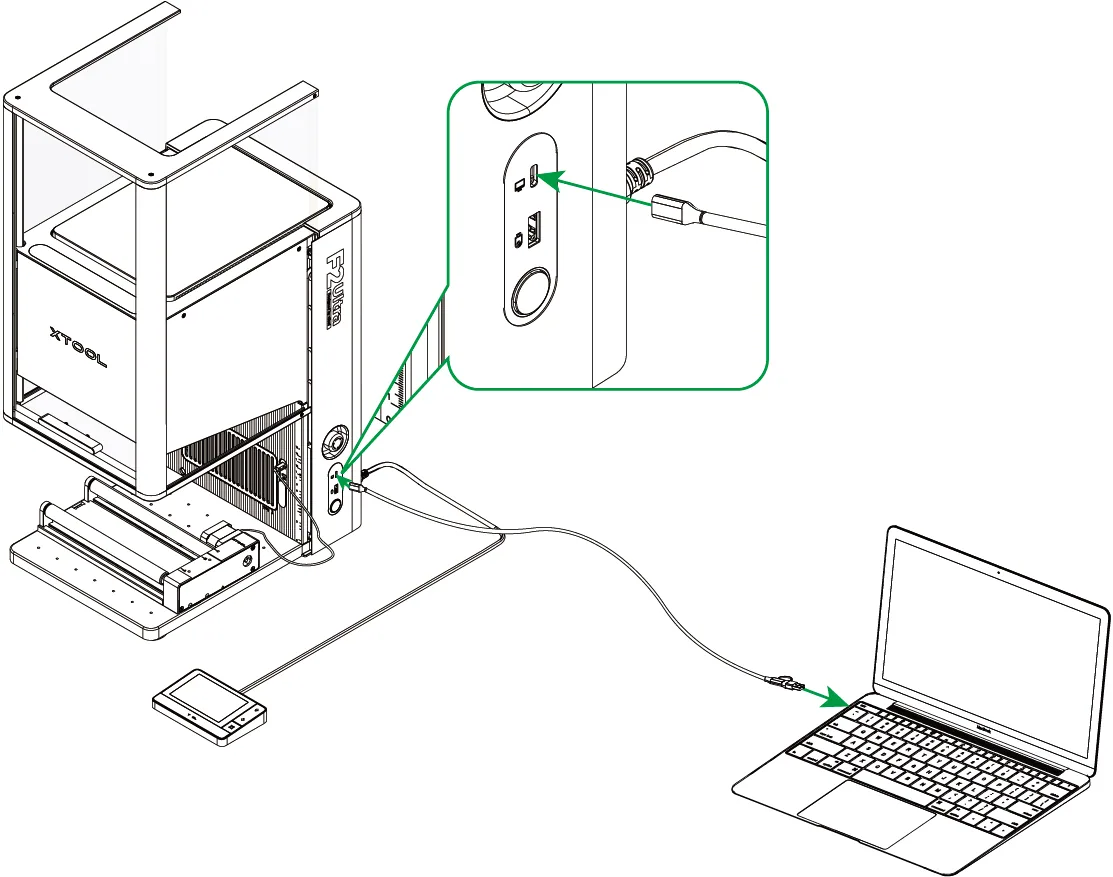

(1) Usa el cable USB para conectar la xTool F2 Ultra a tu ordenador.

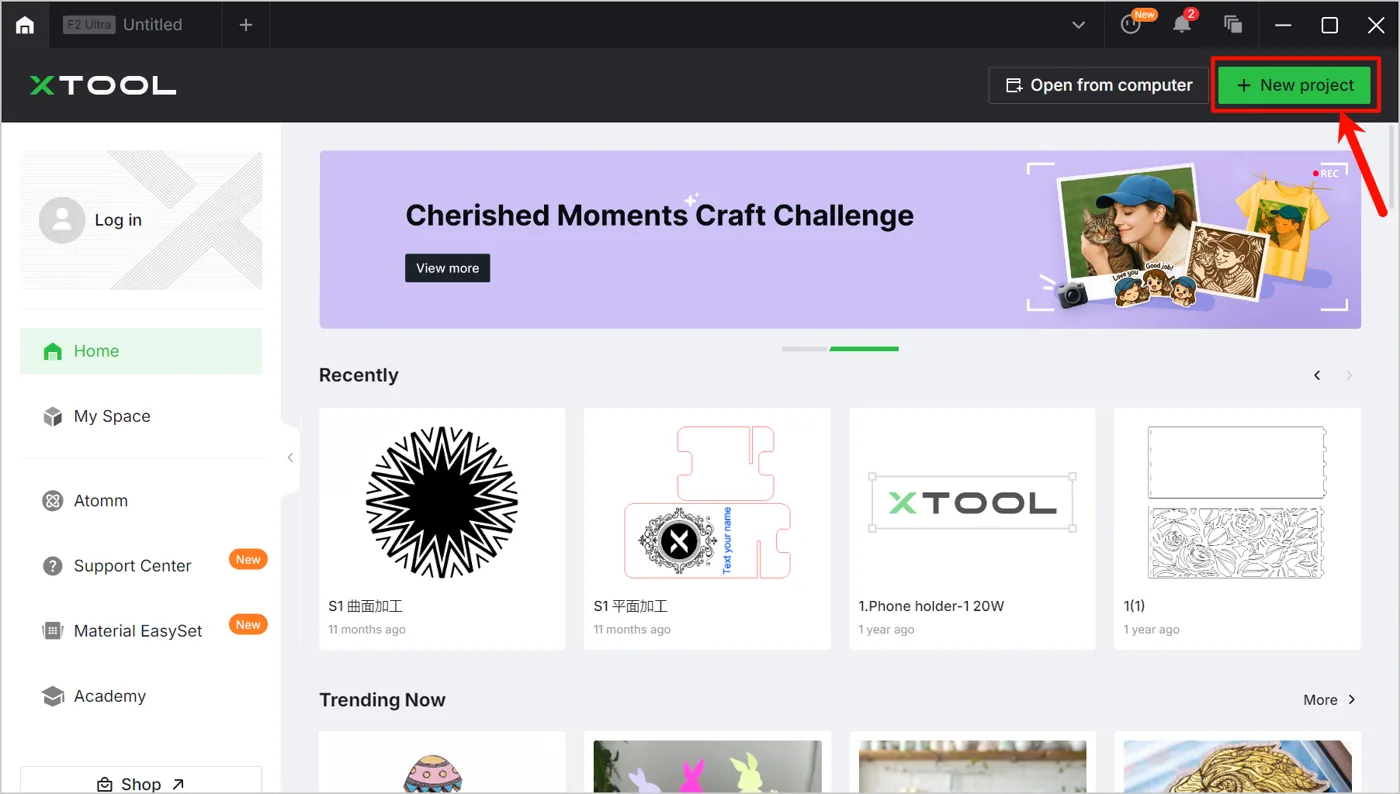

(2) Abre XCS en tu ordenador. En la esquina superior derecha de XCS, haz clic en el botón + Nuevo proyecto.

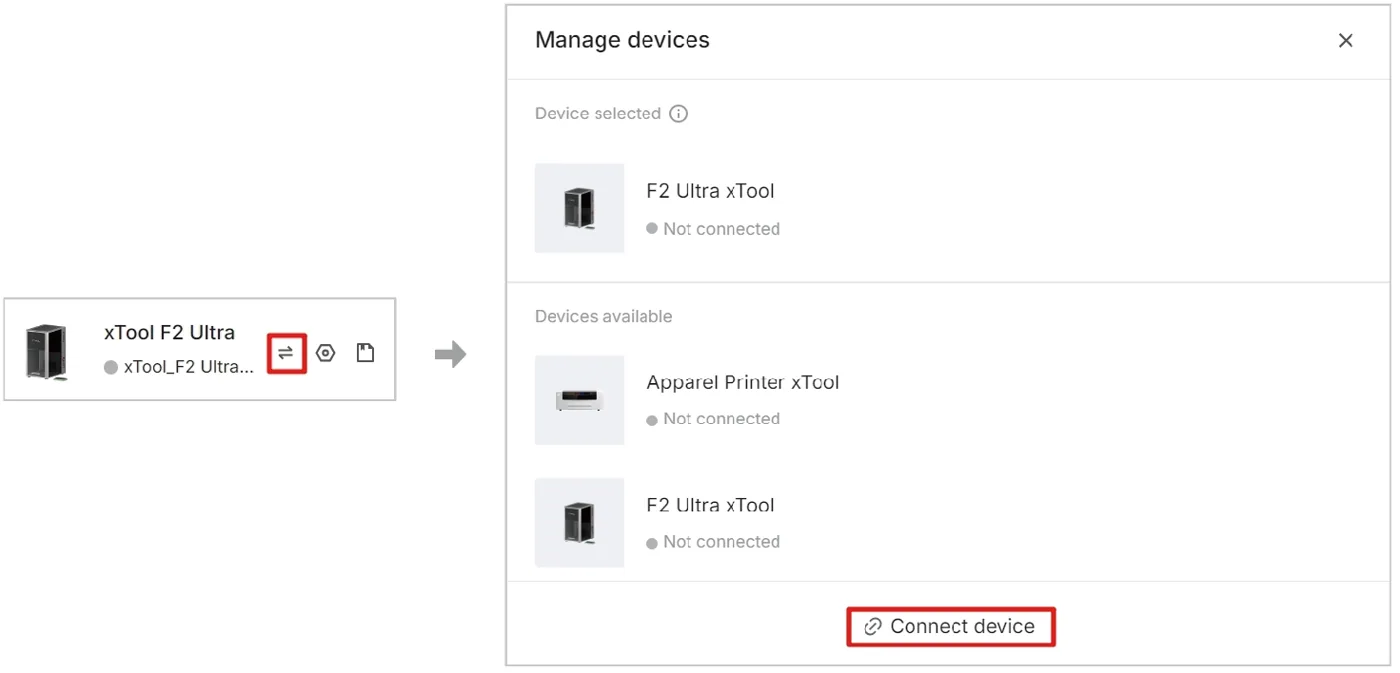

(3) En el lado derecho de la página de edición del proyecto, haz clic en Conectar dispositivo.

Nota: Si ya has conectado un dispositivo xTool en XCS anteriormente, haz clic en Conectar dispositivo.

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Para más información sobre otros métodos de conexión, consulta Conectar la xTool F2 Ultra a XCS.

2. Coloca el material

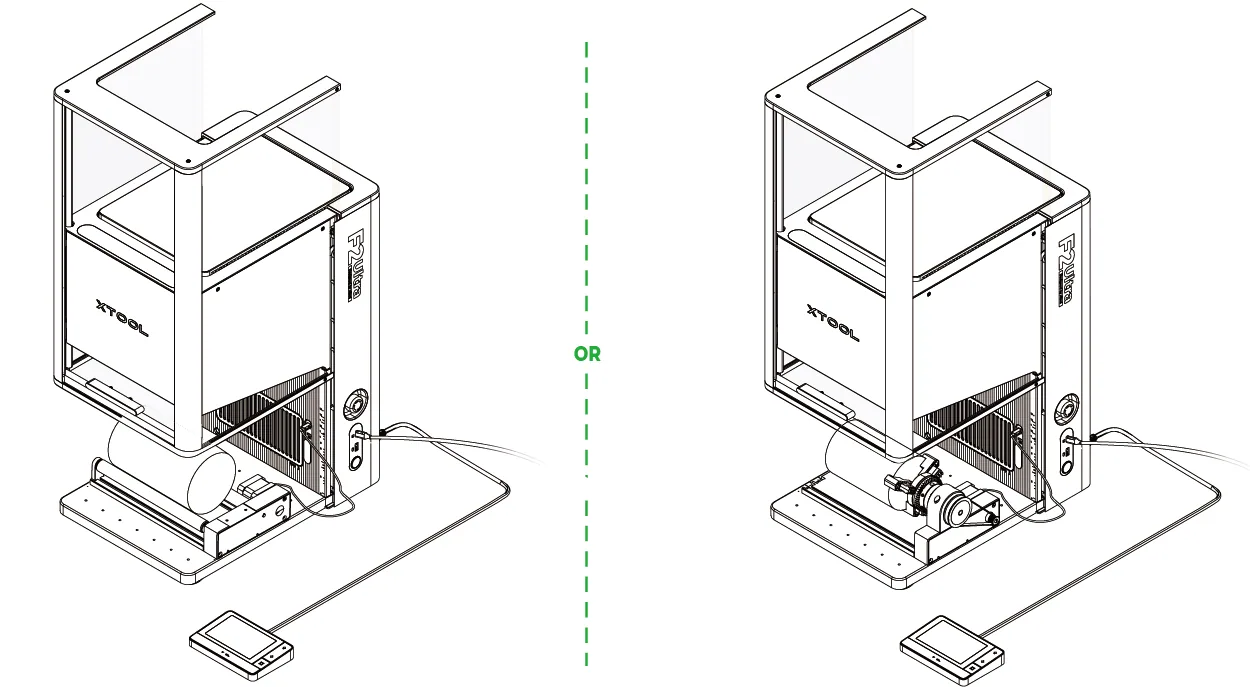

Si usas el accesorio rotativo en modo Rodillo, coloca el material entre los dos rodillos.

Si usas el accesorio rotativo en modo Mandril, fija el material en las mordazas.

3. Selecciona el modo de procesamiento y el nombre del material

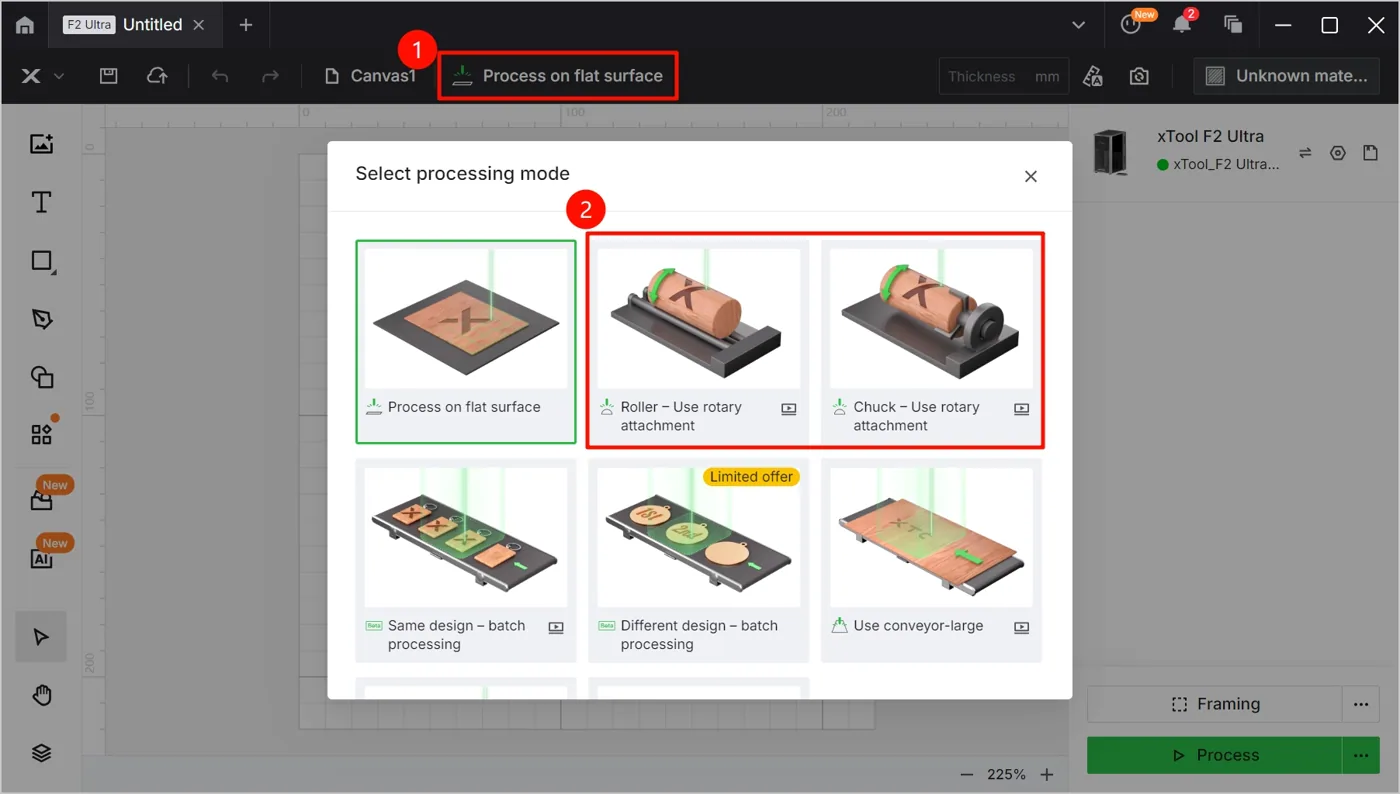

(1) En la parte superior de XCS, haz clic en el nombre del modo de procesamiento actual y luego selecciona el modo de procesamiento que usas para el accesorio rotativo.

• Rodillo – Usar accesorio rotativo
  Si usas el accesorio rotativo en modo Rodillo, selecciona Rodillo – Usar accesorio rotativo.
• Mandril – Usar accesorio rotativo
  Si usas el accesorio rotativo en modo Mandril, selecciona Mandril – Usar accesorio rotativo.

Nota: Si seleccionas Mandril – Usar accesorio rotativo, debes introducir el Perímetro o el Diámetro del material en la parte superior de XCS.

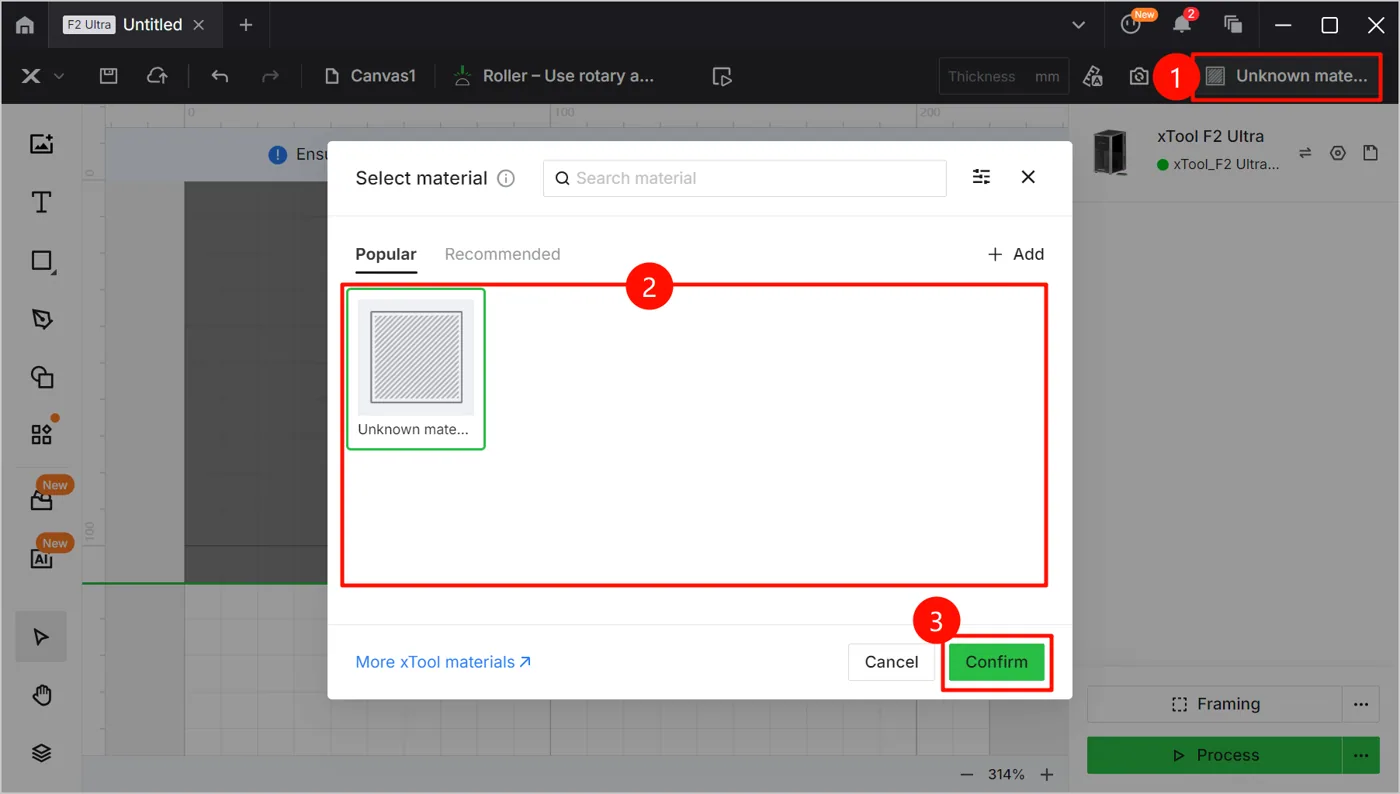

(2) En la esquina superior derecha, haz clic en Material definido por el usuario, selecciona el nombre de tu material y haz clic en Confirmar.

Nota:
– Si no encuentras tu material en la lista, puedes hacer clic en Más materiales xTool para buscar entre más materiales en la Material EasySet Library.
– Si sigues sin encontrar el nombre de tu material, puedes seleccionar Material definido por el usuario.Nota: Después de seleccionar un material de la lista de materiales o de la Material EasySet Library, el software configurará automáticamente los parámetros para el procesamiento láser. Los ajustes predeterminados se aplican a los materiales xTool. Puedes ajustar la configuración según tus necesidades.

4. Realiza el enfoque láser

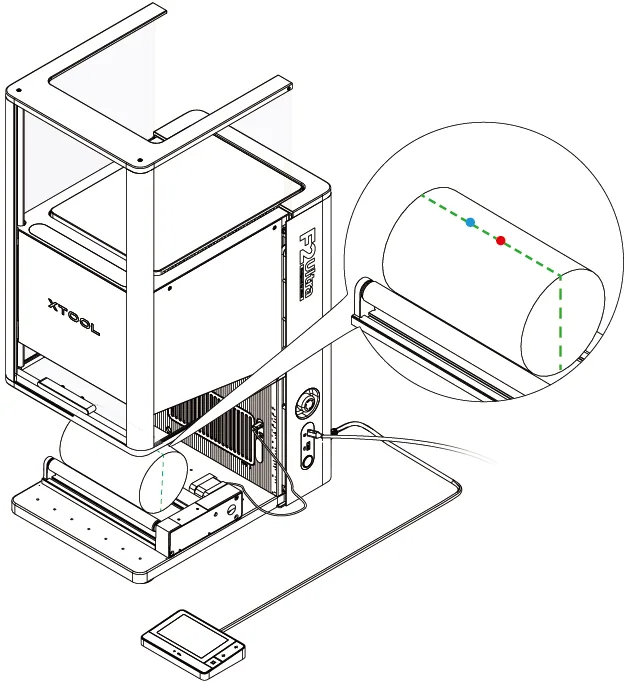

(1) Comprueba si los puntos de luz rojo y azul están ambos en la parte superior del material. Si no es así, sigue los pasos de “Conecta el accesorio rotativo a la xTool F2 Ultra” para reajustar la posición del accesorio rotativo.

(2) Haz clic en el icono de Medición automática junto a Grosor para iniciar el enfoque automático. Cuando el enfoque automático se complete, XCS muestra el grosor del material y los puntos de luz rojo y azul se superponen.

5. Captura el fondo y diseña los objetos de procesamiento

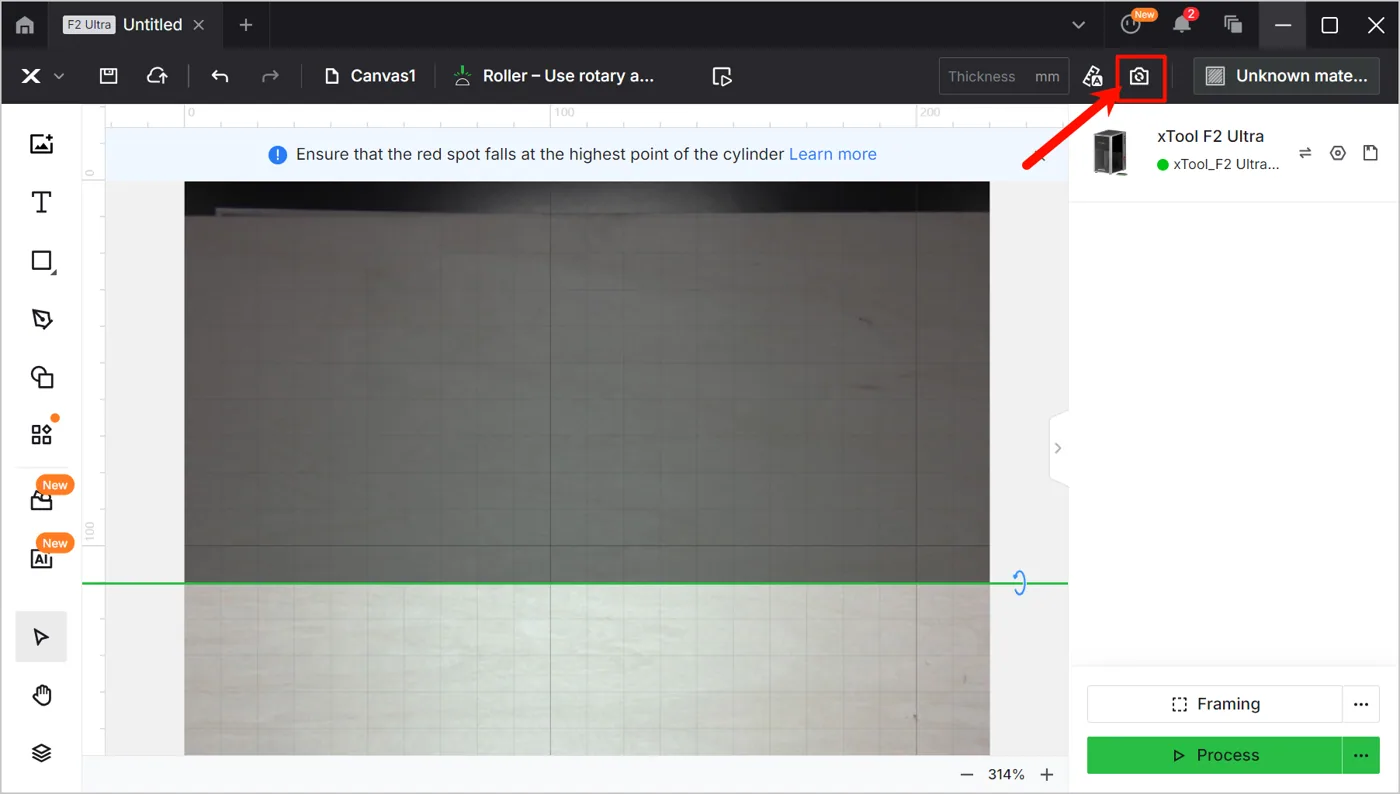

(1) En la esquina superior derecha de XCS, haz clic en el icono de Actualizar fondo.

Nota: XCS toma una foto del área de procesamiento de la xTool F2 Ultra y la usa como fondo del lienzo. Puedes posicionar los objetos de procesamiento según el fondo.Nota: Para garantizar la precisión del posicionamiento, ajusta el enfoque láser antes de capturar el fondo.

 (2) Arrastra la línea verde sobre el lienzo para que se superponga con los puntos azul y rojo.

Nota: La línea verde indica dónde comienza el procesamiento láser.

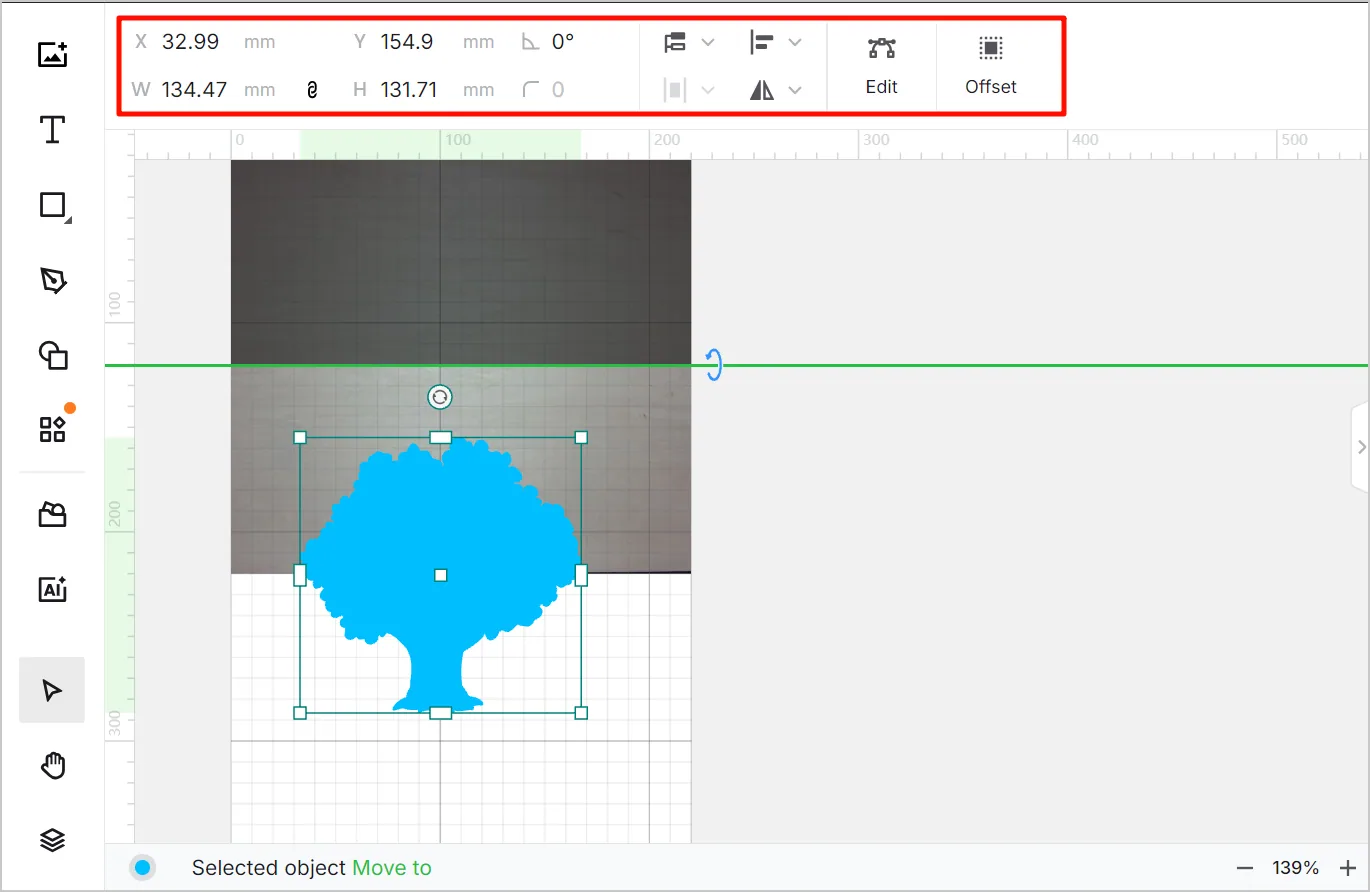

(3) Diseña los objetos de procesamiento en el lienzo por debajo de la línea verde. Puedes usar las herramientas a la izquierda del lienzo para importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.

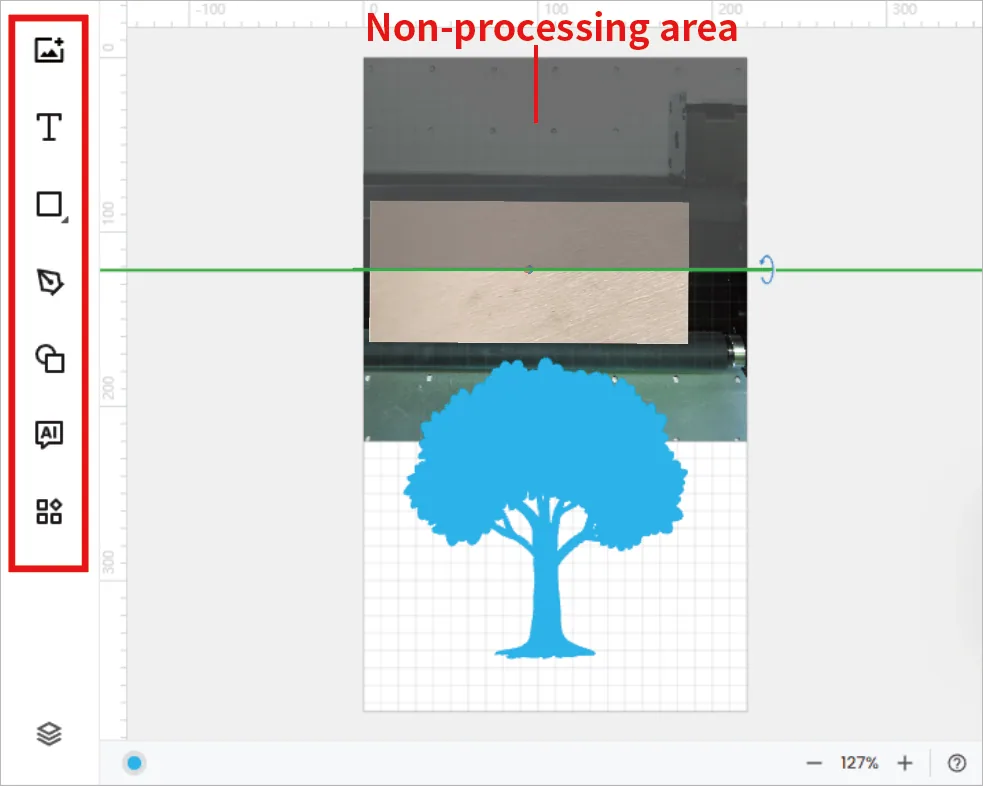

Nota: El área gris por encima de la línea verde es un área de no procesamiento. No coloques objetos de procesamiento en esta área, o los objetos no se podrán procesar.

(4) Selecciona los objetos para editarlos más con las herramientas de la barra superior.

Nota: Para más información sobre cómo usar XCS para diseñar objetos, consulta el Software Learning Center.

6. Configura los parámetros de procesamiento y la trayectoria de procesamiento

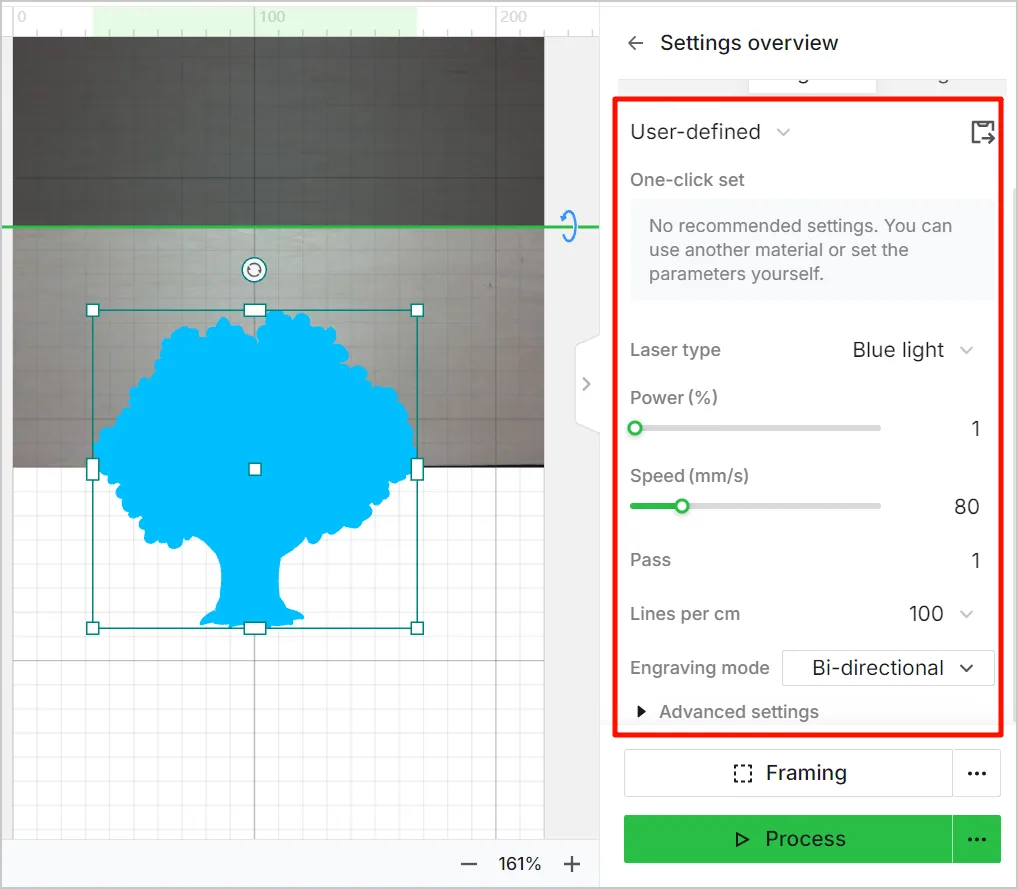

(1) Selecciona los objetos en el lienzo. En el lado derecho de XCS, configura los parámetros para los objetos seleccionados.

Nota:
Debes configurar los parámetros para cada objeto. Un objeto omitido puede no procesarse.
Los parámetros que se pueden configurar para los objetos de mapa de bits y los objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.Nota: Para más información sobre los parámetros de procesamiento, consulta Parámetros de procesamiento para la xTool F2 Ultra (modelo de un solo láser) o Parámetros de procesamiento para la xTool F2 Ultra (modelo de doble láser).

(2) En la esquina inferior derecha de XCS, haz clic en el icono para configurar la trayectoria de procesamiento.

Evitar el humo: Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para el marcado (scoring) en materiales como la madera y el cartón corrugado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces láser e interferir con el procesamiento láser.

Trayectoria de procesamiento:

• Planificación automática: XCS planifica automáticamente la trayectoria de procesamiento basándose en algoritmos inteligentes.
• Por capa: XCS planifica la trayectoria de procesamiento según la jerarquía de capas.

7. Previsualiza el área de procesamiento

Puedes previsualizar el área de procesamiento en el material mediante el encuadre (framing). El encuadre significa que los puntos láser recorren el borde de los objetos de procesamiento en el material. Sigue los siguientes pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono junto al botón Encuadre para configurar la potencia del láser usada para el encuadre.

(2) Haz clic en Encuadre en el software. Los puntos láser se moverán a lo largo del límite de los objetos de procesamiento en el material para que puedas previsualizar el área de procesamiento.

Nota: Si el área de procesamiento no es ideal, ajusta las posiciones de los objetos en el software, y el límite mostrado en el material cambia en consecuencia en tiempo real.

Para detener el encuadre, haz clic en el botón Detener encuadre en la esquina inferior derecha de XCS.

8. Inicia el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Procesar.

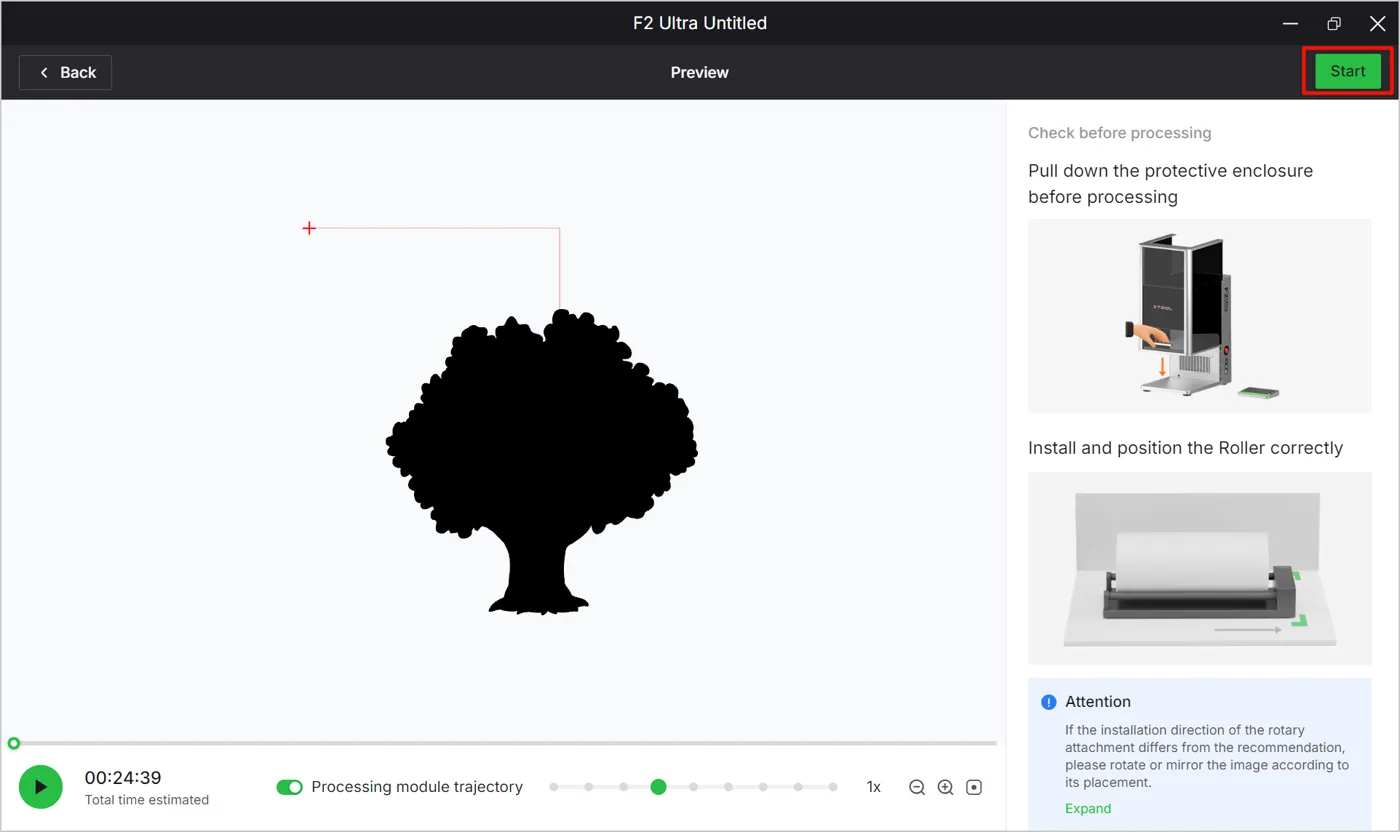

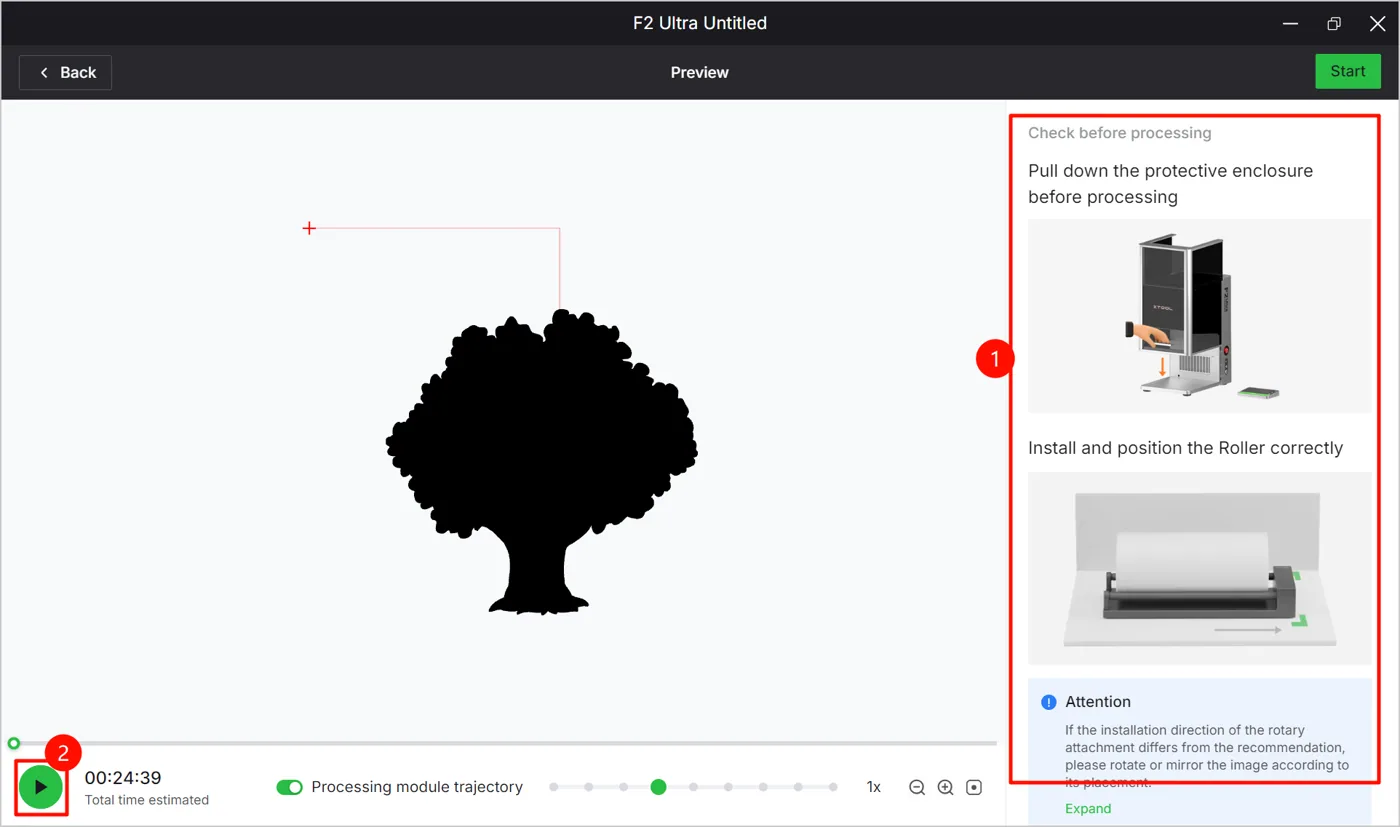

(2) Sigue las notas de la derecha para comprobar si la máquina y el material están listos.

En la esquina inferior izquierda, haz clic en el botón , y XCS te mostrará la trayectoria de procesamiento.

(3) Ponte unas gafas de protección que puedan bloquear los haces láser de 445 nm y 1064 nm de longitud de onda.

Nota:
– Cuando la xTool F2 Ultra se usa con el accesorio rotativo, su cubierta protectora no se puede cerrar completamente. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.
– Las gafas de protección no están incluidas con la xTool F2 Ultra ni con el accesorio rotativo. Cómpralas por separado.

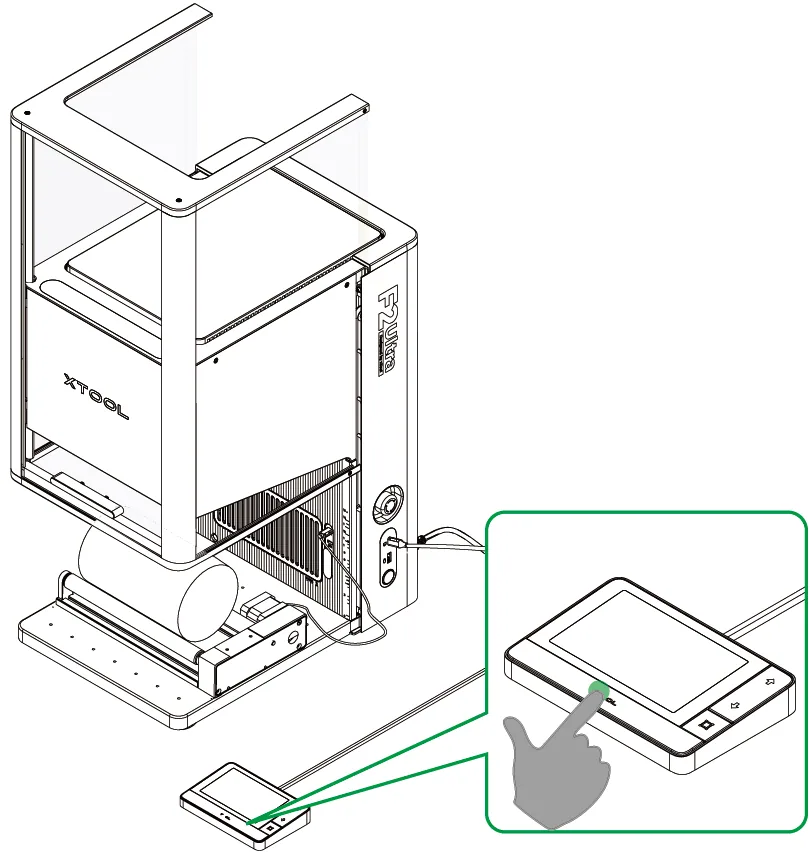

(4) En la esquina superior derecha del software, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón Iniciar/Detener de XTOOL en el controlador de pantalla táctil para iniciar el procesamiento.
