Esta guía ofrece instrucciones paso a paso para sustituir la luz indicadora del logotipo de tu F2 Ultra/F2 Ultra (single) en caso de que no se ilumine.

Seguridad y preparación

Herramientas y piezas necesarias

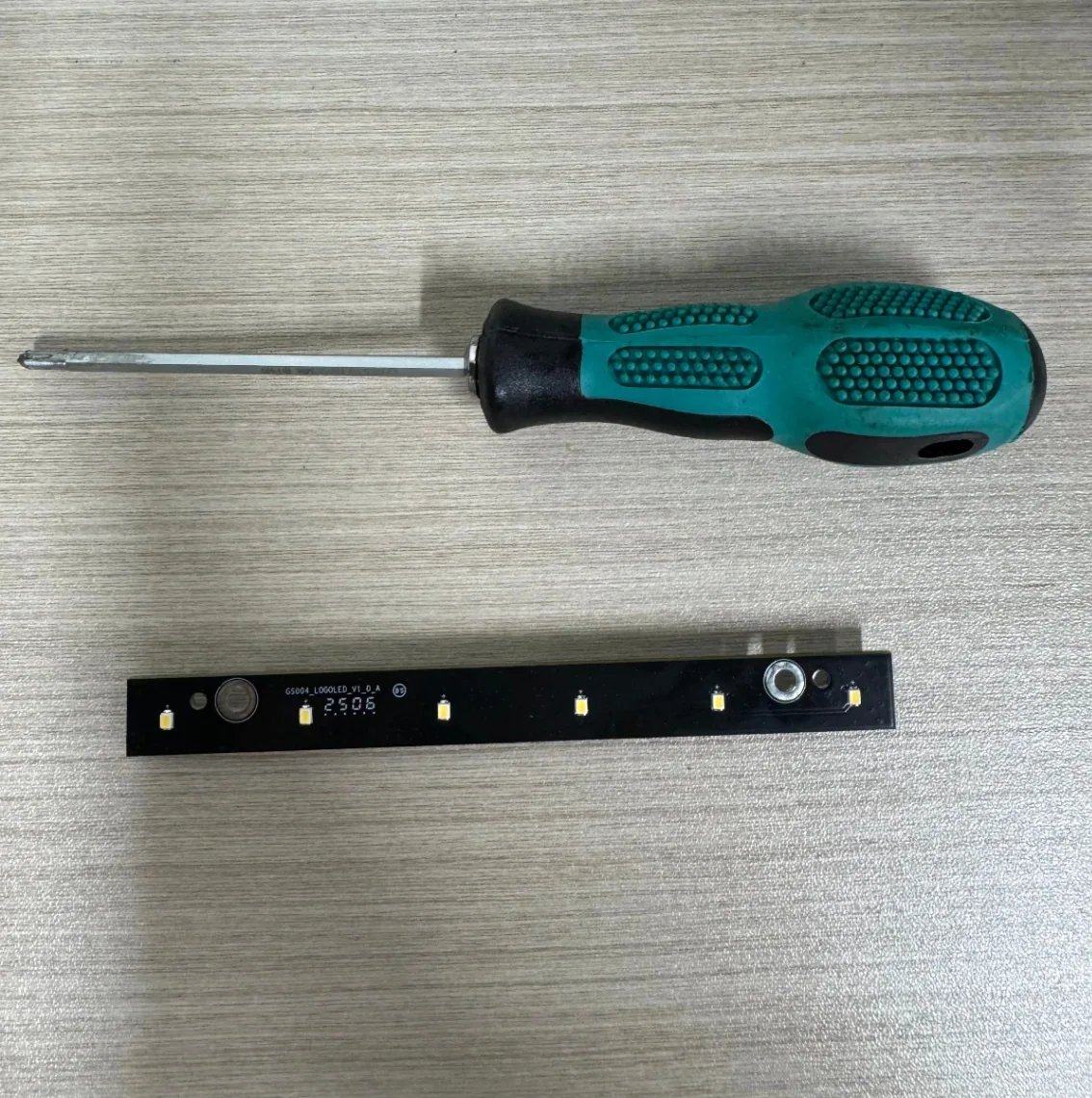

• Destornillador Phillips de 2,5 mm (incluido en tu paquete)
• Nueva placa indicadora del logotipo de repuesto*

*Para solicitar un repuesto, ponte en contacto con el soporte técnico de MDPI para realizar tu pedido de la pieza de recambio.

Pasos de seguridad cruciales

Antes de iniciar la sustitución, debes preparar la máquina para garantizar tu seguridad y evitar daños.

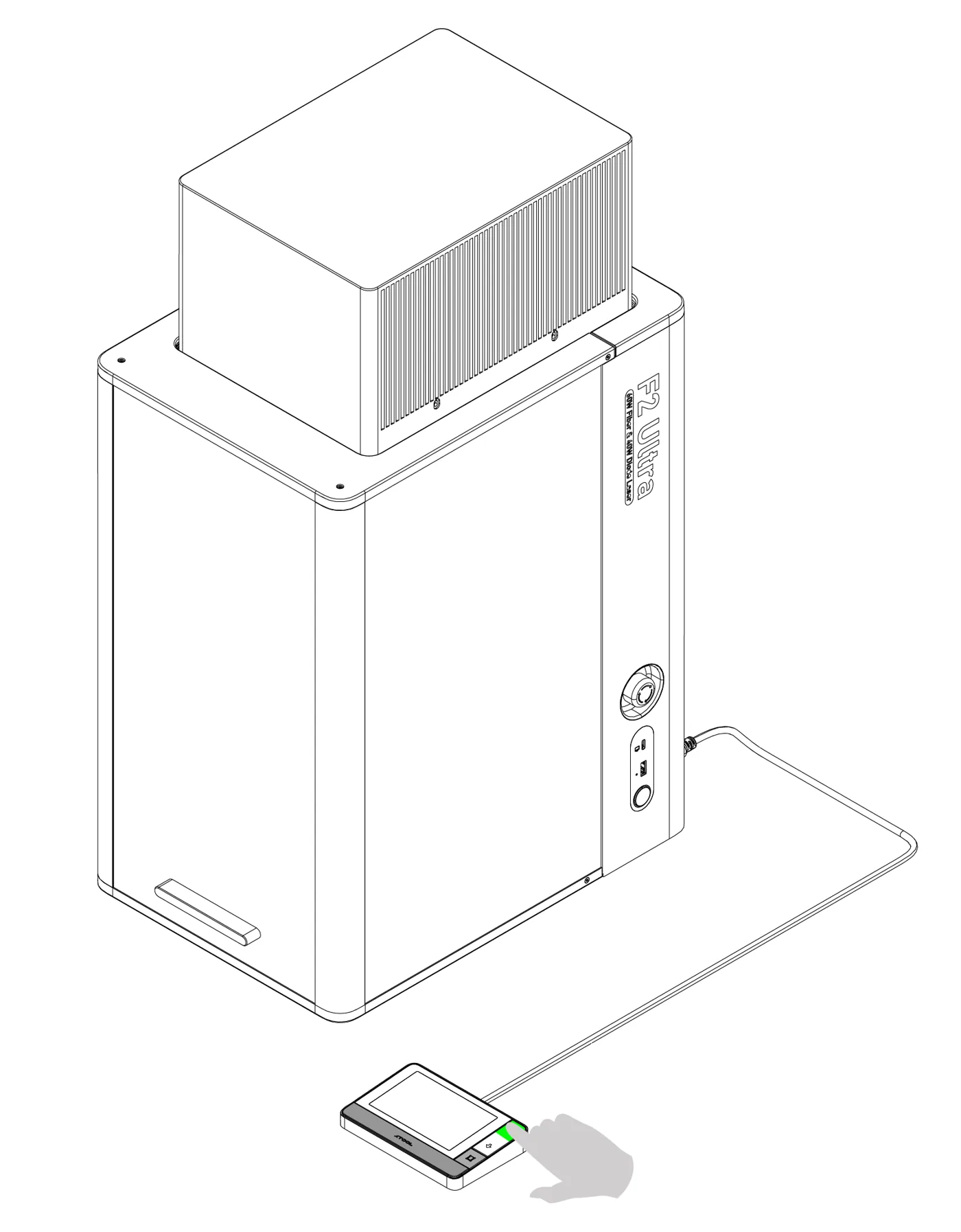

1. Sube el módulo láser: Pulsa el botón «Arriba» en el controlador de pantalla táctil para subir el módulo láser a su posición más alta posible. Consulta la imagen de abajo.
2. Apaga la máquina: Apaga el interruptor de encendido y desenchufa la máquina de la toma de corriente.
3. Retira la llave de seguridad: Para mayor seguridad, retira la llave de seguridad roja de la parte trasera de la máquina.

Procedimiento de sustitución

Paso 1: Desconecta y retira la placa averiada

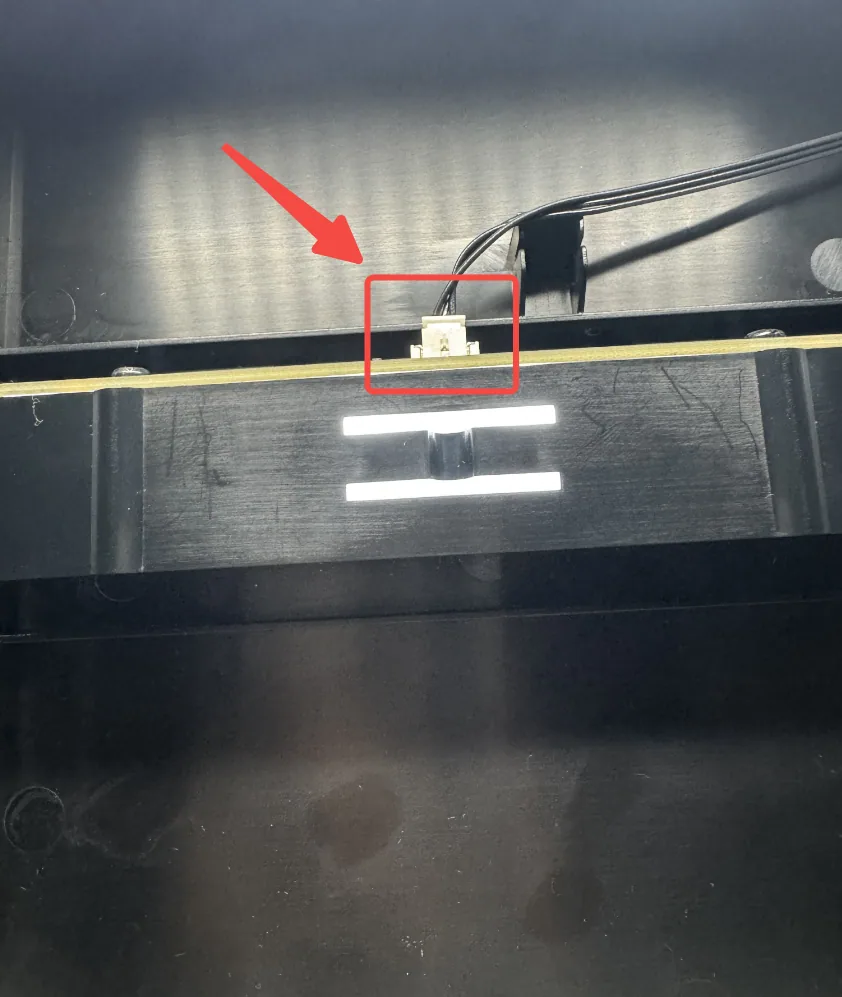

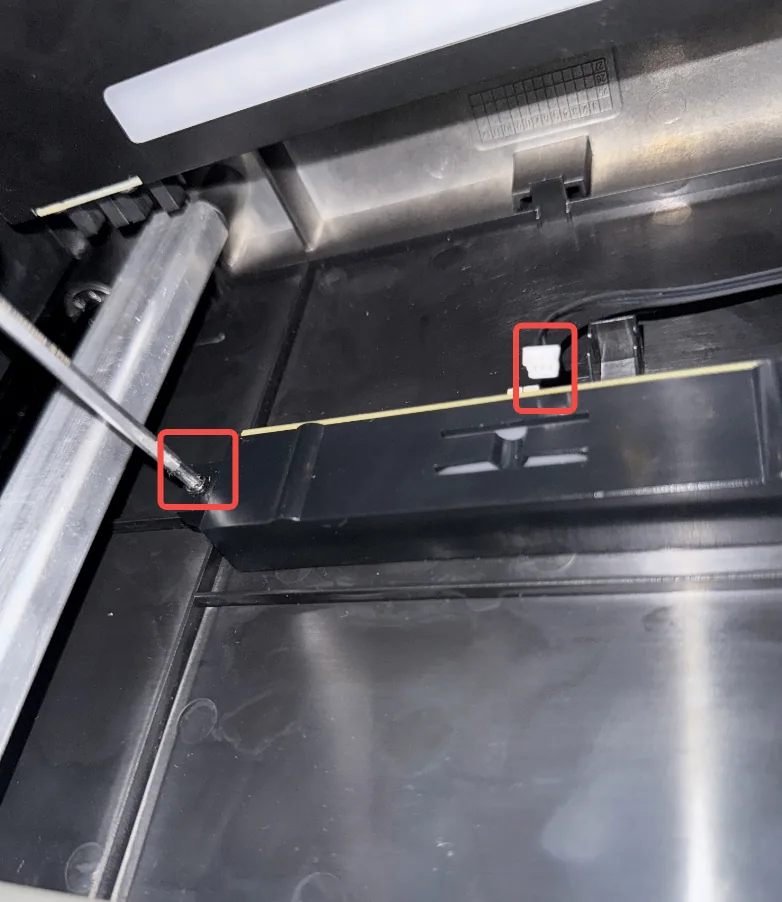

1. Desconecta con cuidado el pequeño cable de conexión unido a la placa indicadora de la luz del logotipo.

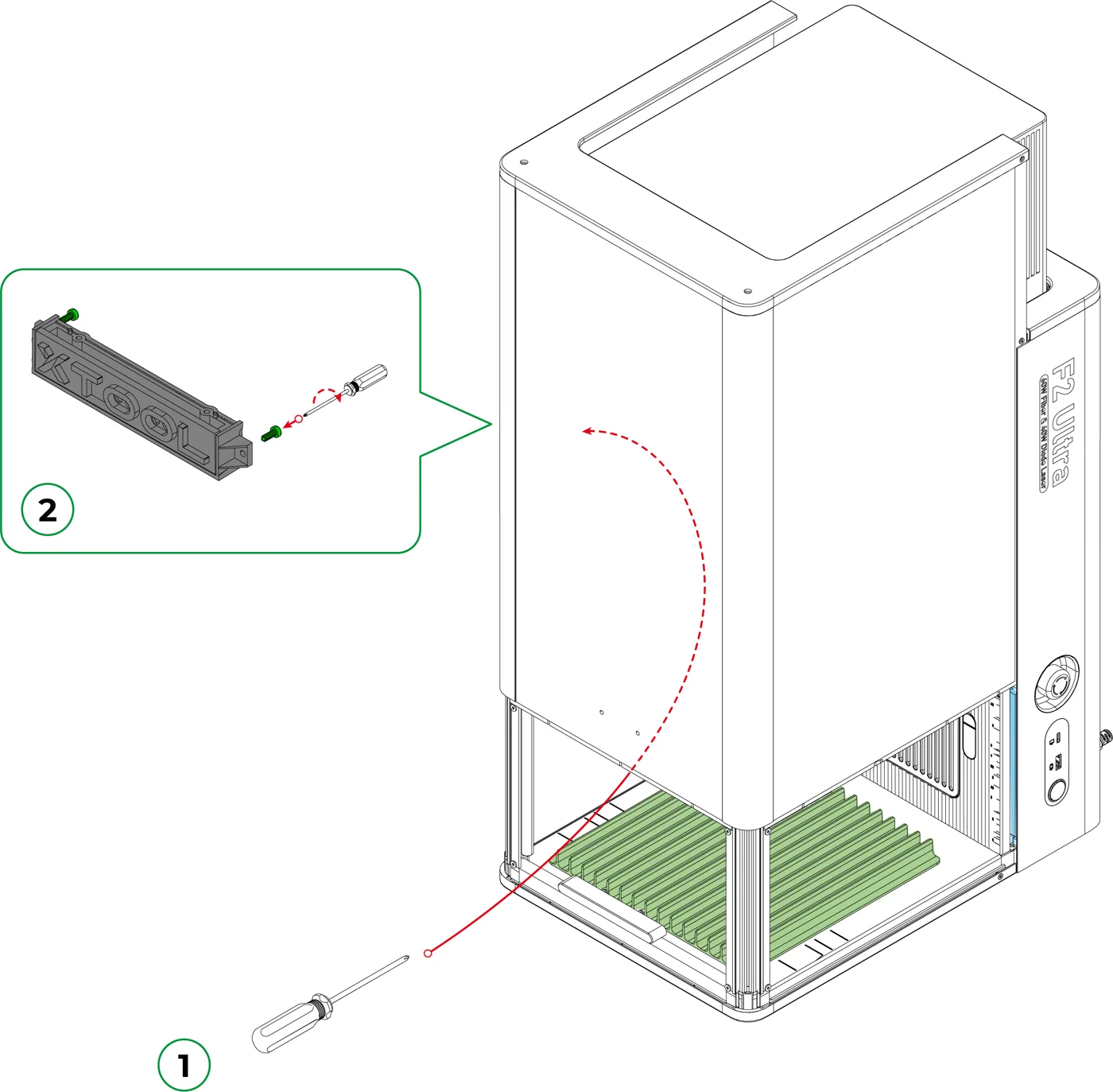

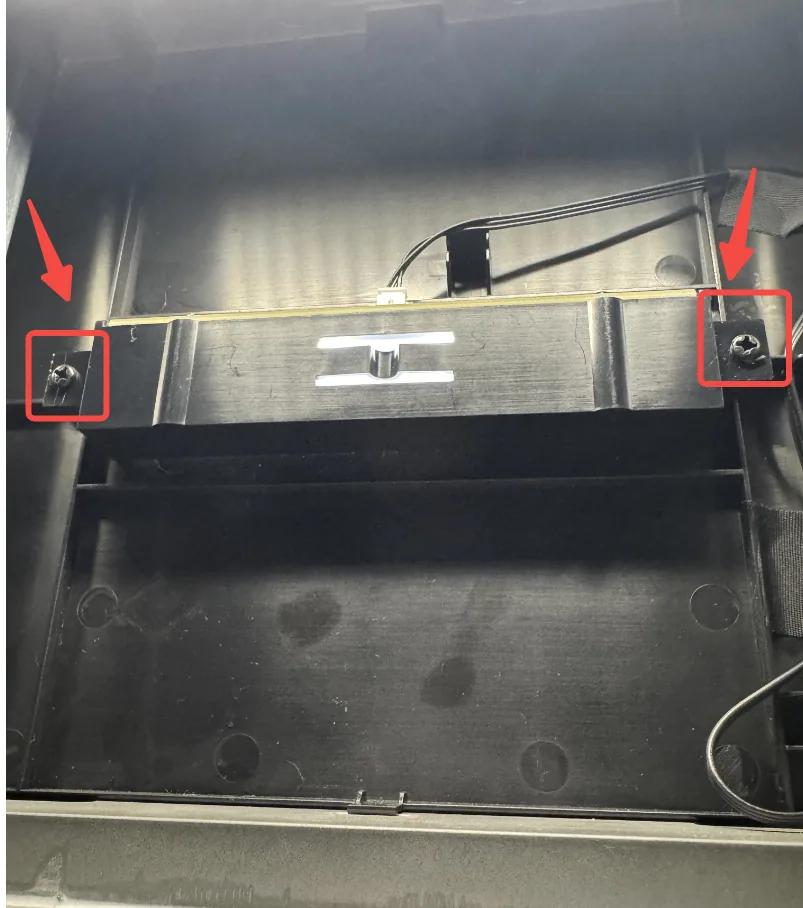

1. Con el destornillador Phillips de 2,5 mm, retira los dos tornillos que fijan toda la placa indicadora de luz a la máquina.

1. Separa con cuidado la placa averiada y su soporte de montaje de la máquina.

Paso 2: Monta la placa nueva

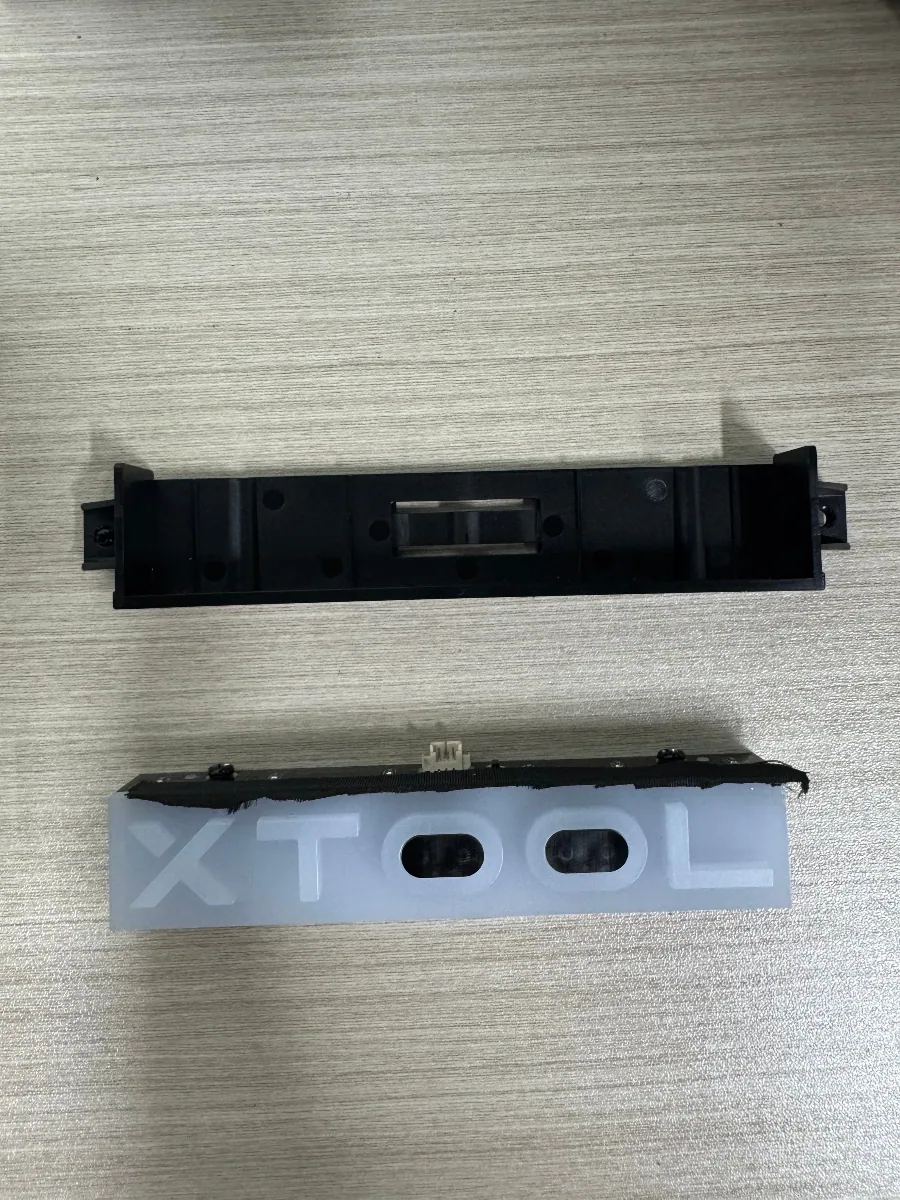

1. Coloca el conjunto que acabas de retirar sobre una superficie limpia y plana.

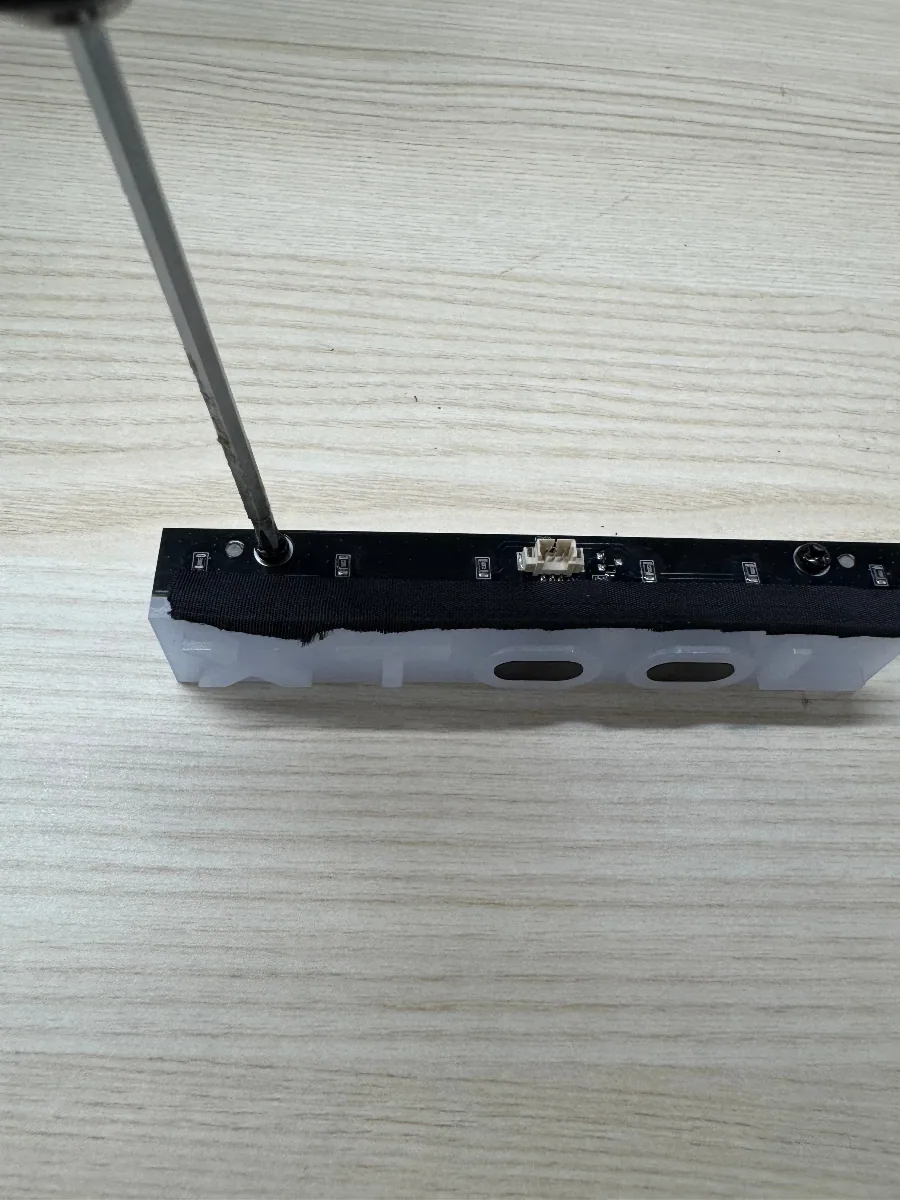

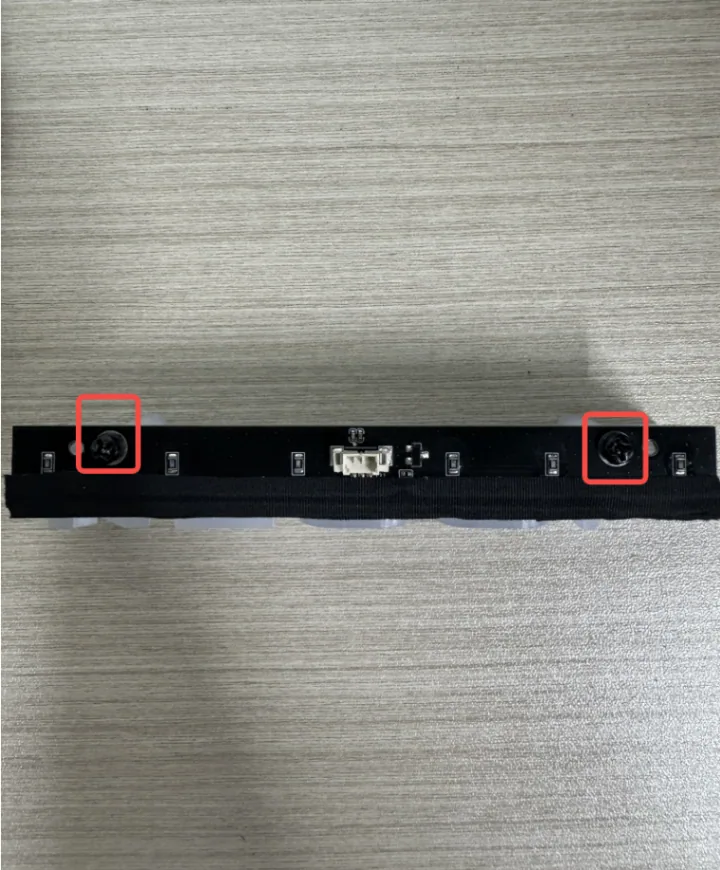

2. Usa el destornillador para retirar los dos tornillos más pequeños que sujetan la propia placa de luz del logotipo averiada al soporte de montaje. Desecha la placa de luz del logotipo averiada, pero conserva los dos tornillos para el recambio.

1. Coloca la nueva placa de luz del logotipo sobre el soporte de montaje y fíjala usando los mismos dos tornillos.

Paso 3: Reinstala el nuevo conjunto

1. Vuelve a colocar el conjunto de luz del logotipo remontado (con la placa nueva) y su soporte de montaje en la máquina.
2. Usa los dos tornillos de fijación principales para asegurar firmemente el conjunto en su sitio.
3. Vuelve a conectar el cable de conexión a su puerto.

Pasos finales

1. Vuelve a insertar la llave de seguridad en la parte trasera de la máquina.
2. Vuelve a enchufar el cable de alimentación y enciende la máquina.
3. Comprueba que la nueva luz indicadora del logotipo se ilumina correctamente. Si la luz funciona, la sustitución está completa. Si sigue sin encenderse, ponte en contacto con el soporte técnico de MDPI para obtener más ayuda.
