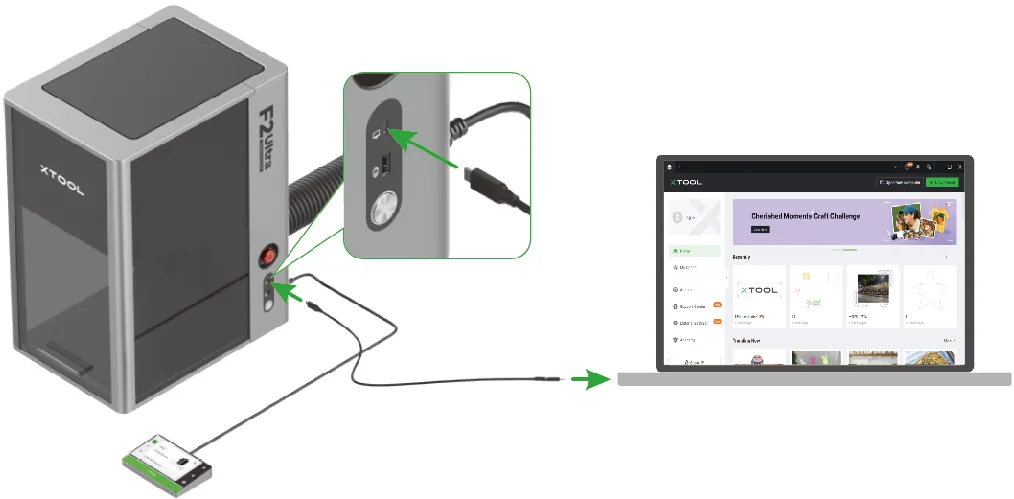

(1) Usa el cable USB para conectar la xTool F2 Ultra a tu ordenador.

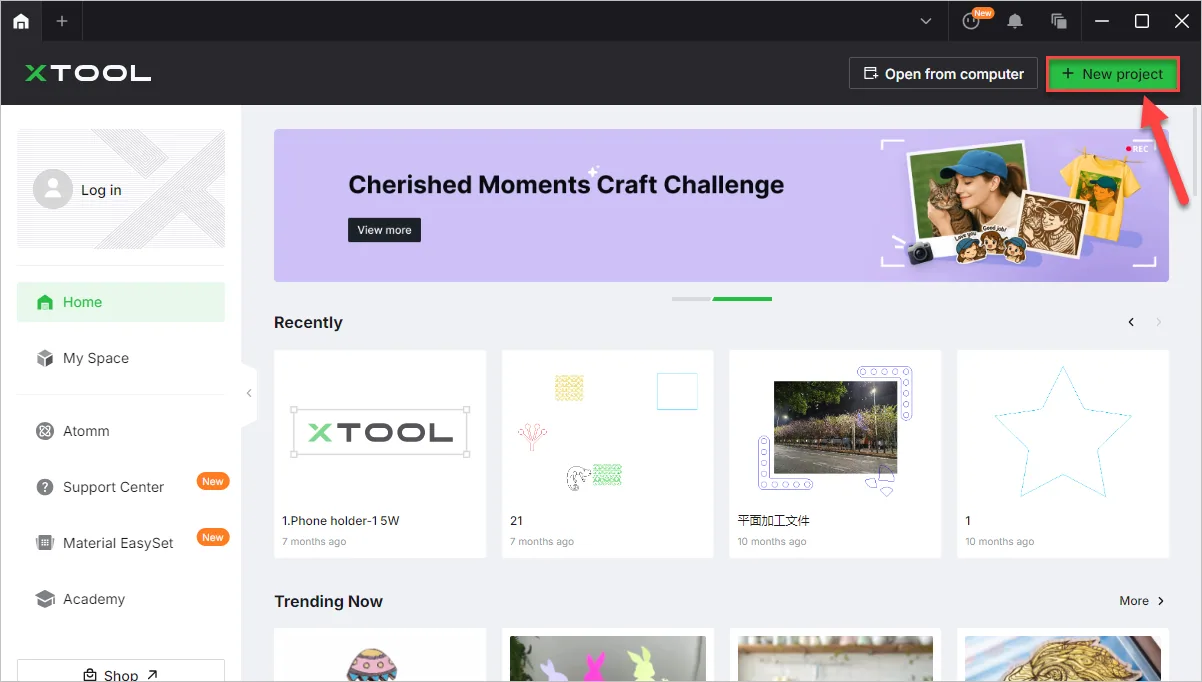

(2) Abre XCS en tu ordenador. En la esquina superior derecha de XCS, haz clic en el botón + Nuevo proyecto.

(3) En el lado derecho de la página de edición del proyecto, haz clic en Conectar dispositivo.

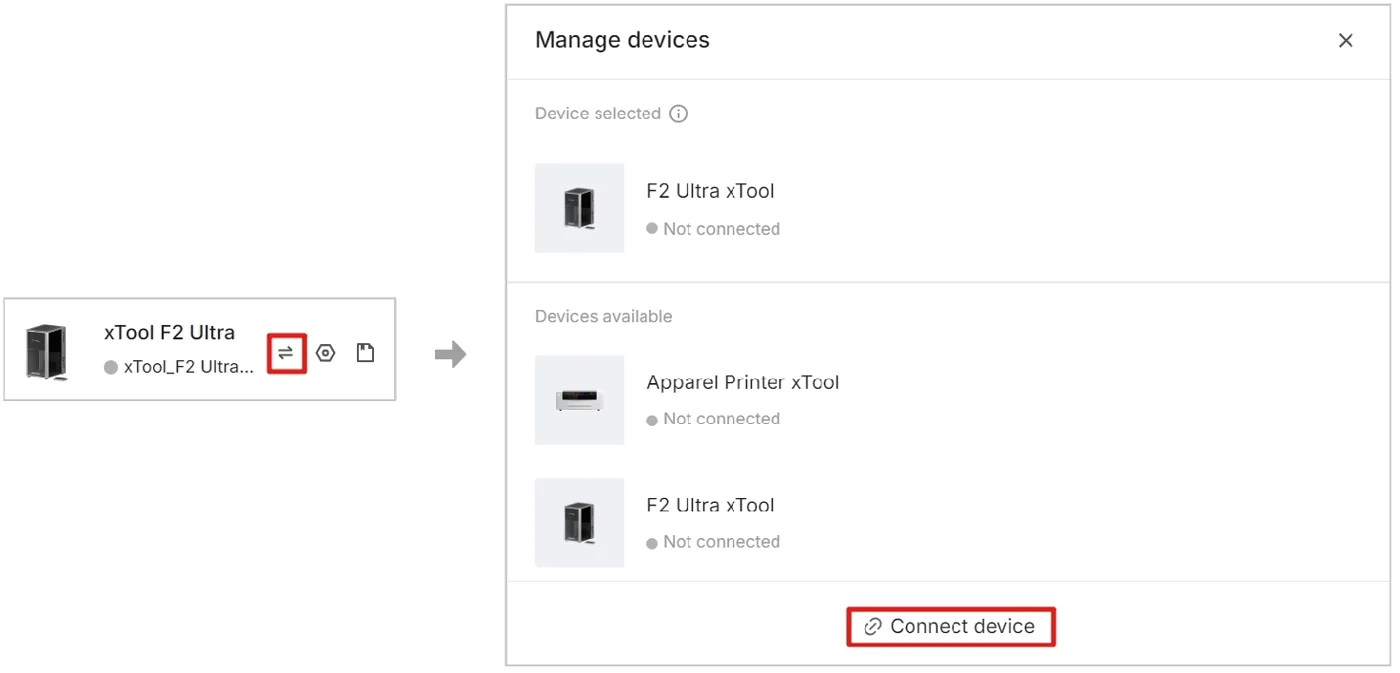

Nota: Si ya has conectado antes un dispositivo xTool en XCS, haz clic en el icono > Conectar dispositivo.

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Para más información sobre otros métodos de conexión, consulta Conectar la xTool F2 Ultra a XCS.

2. Seleccionar el modo de procesamiento y el nombre del material

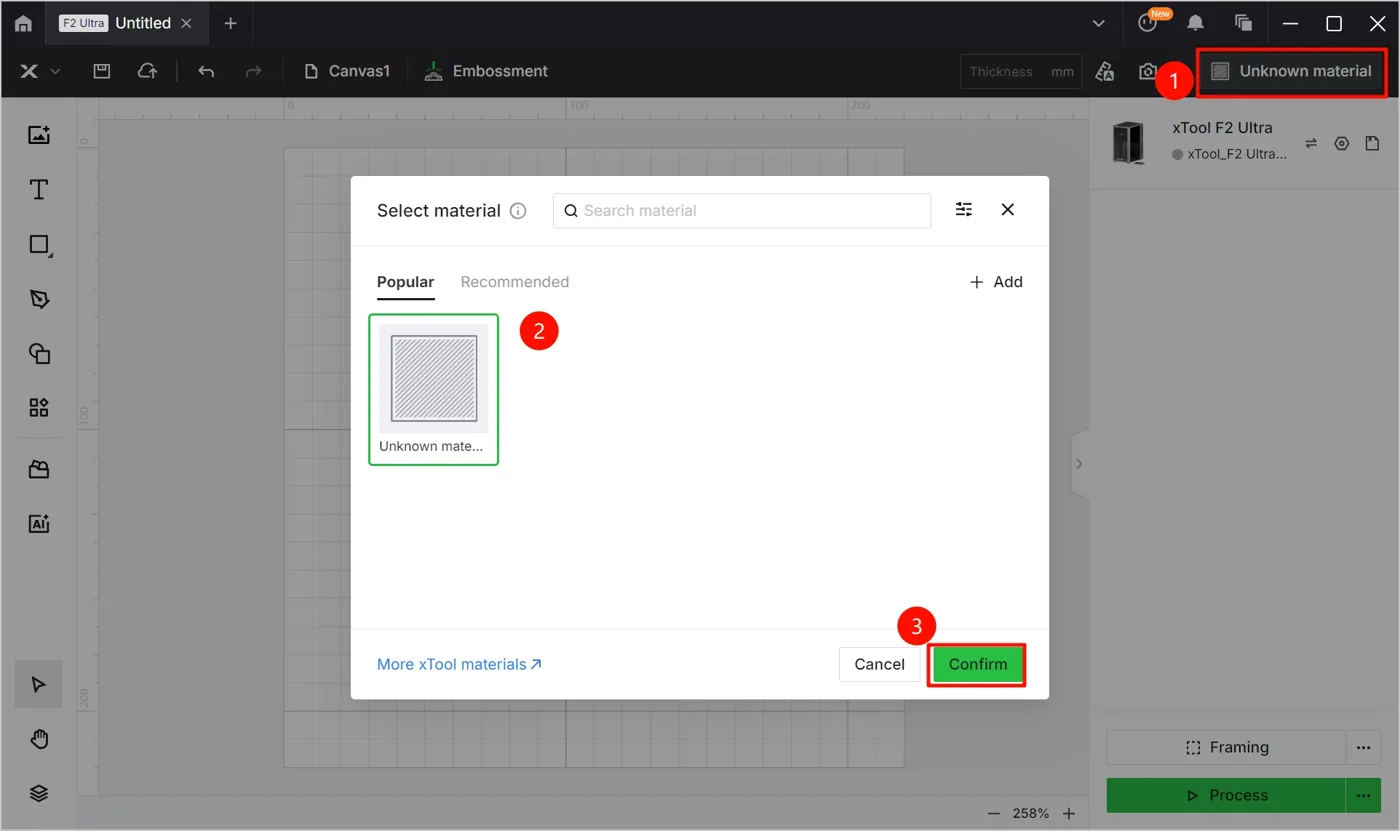

En la esquina superior derecha, haz clic en Material personalizado, selecciona el nombre de tu material y haz clic en Confirmar.

Nota:
– Si no encuentras tu material en la lista, puedes hacer clic en Más materiales de xTool para buscar entre más materiales en la Biblioteca Material EasySet.
– Si aun así no encuentras el nombre de tu material, puedes seleccionar Material personalizado.Nota: Tras seleccionar un material de la lista de materiales o de la Biblioteca Material EasySet, el software ajustará automáticamente los parámetros para el procesamiento láser. Los ajustes predeterminados están pensados para los materiales de xTool. Puedes modificar los ajustes según tus necesidades.

3. Colocar el material y realizar el enfoque láser

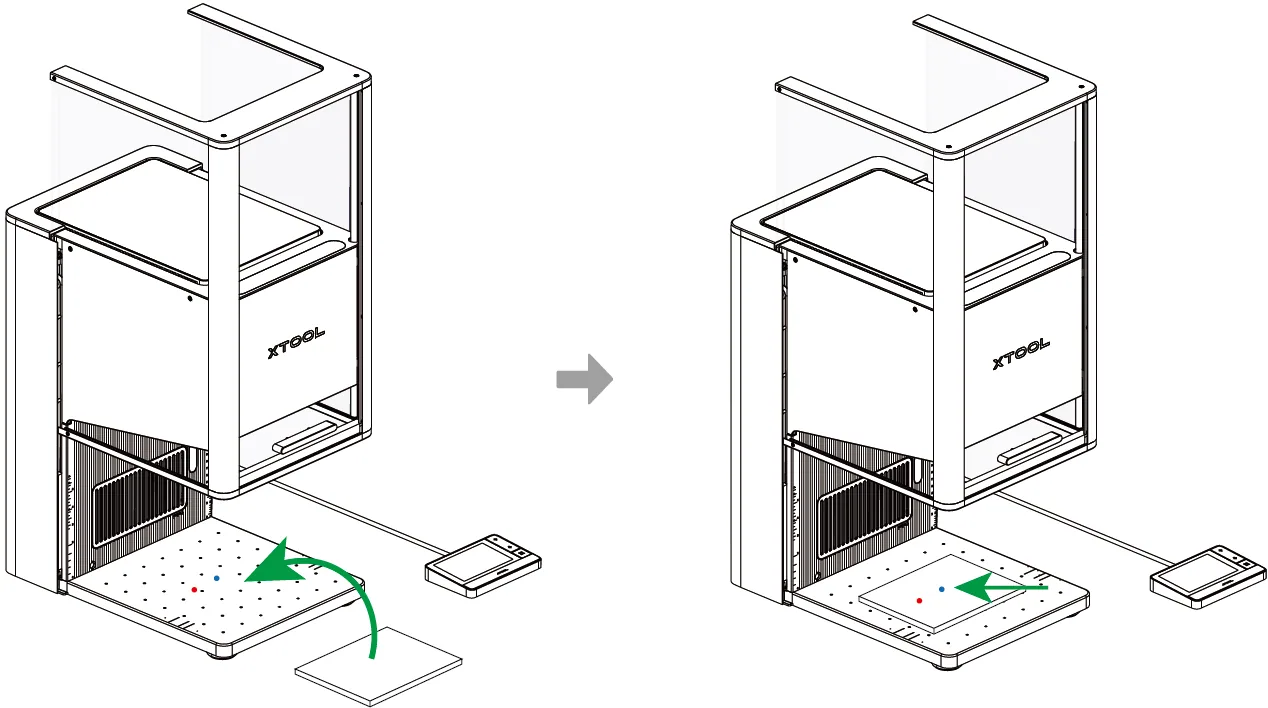

(1) Levanta la cubierta protectora y coloca el material sobre la placa base, permitiendo que el punto de luz azul incida sobre la superficie del material.

Nota:

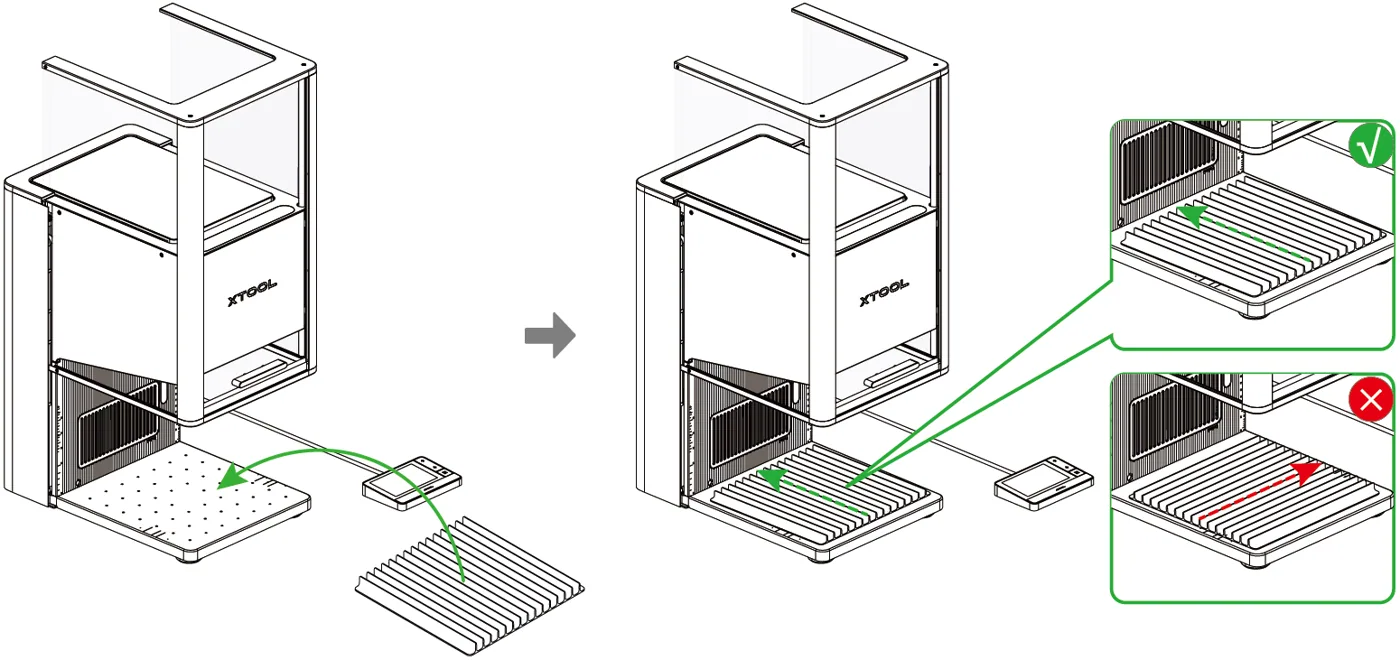

– Para cortar un material, se recomienda colocar el panel de rejilla debajo del material, para así reducir el área quemada en la parte trasera del material y proteger la placa base.

– Si el material es demasiado ligero, se recomienda usar herramientas como cinta adhesiva para fijar el material. De lo contrario, el flujo de aire del ventilador de extracción podría hacer que el material se mueva durante el procesamiento.

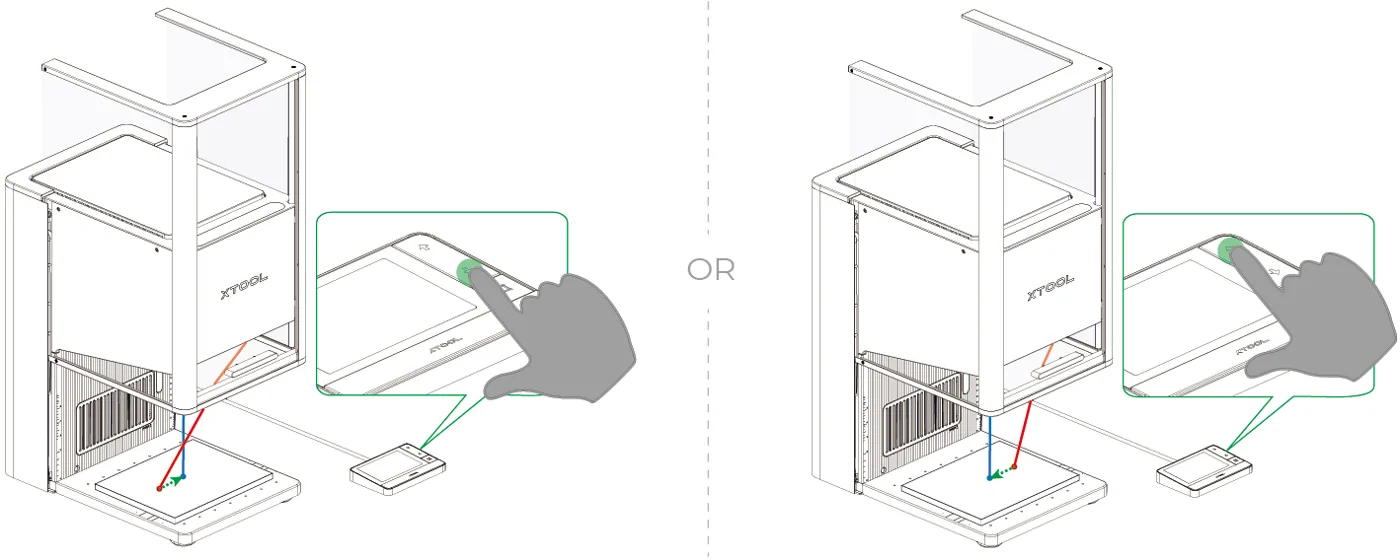

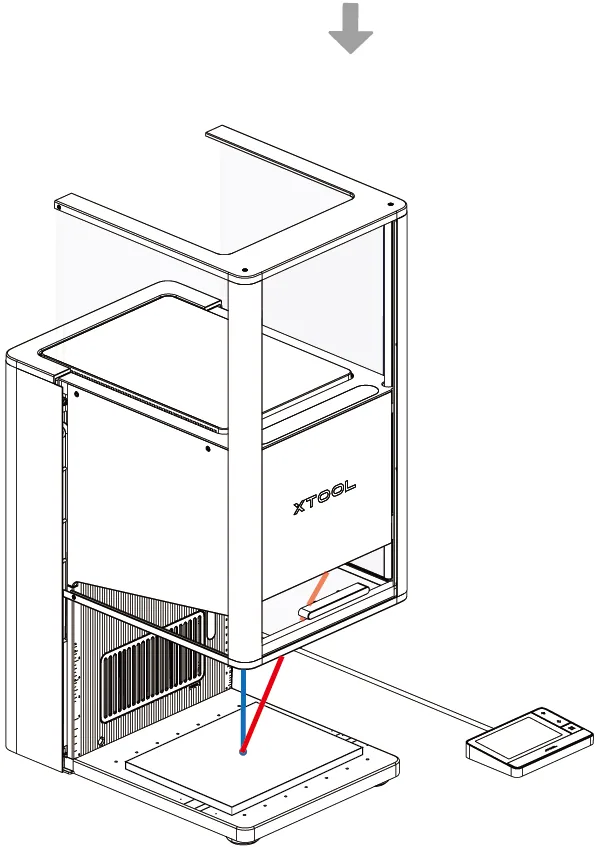

(2) Mantén pulsado el botón Subir/Bajar del módulo láser para elevar o bajar el módulo láser. Cuando los puntos de luz roja y azul se superponen, el enfoque se ha ajustado correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz roja se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz roja se desplaza hacia la derecha.

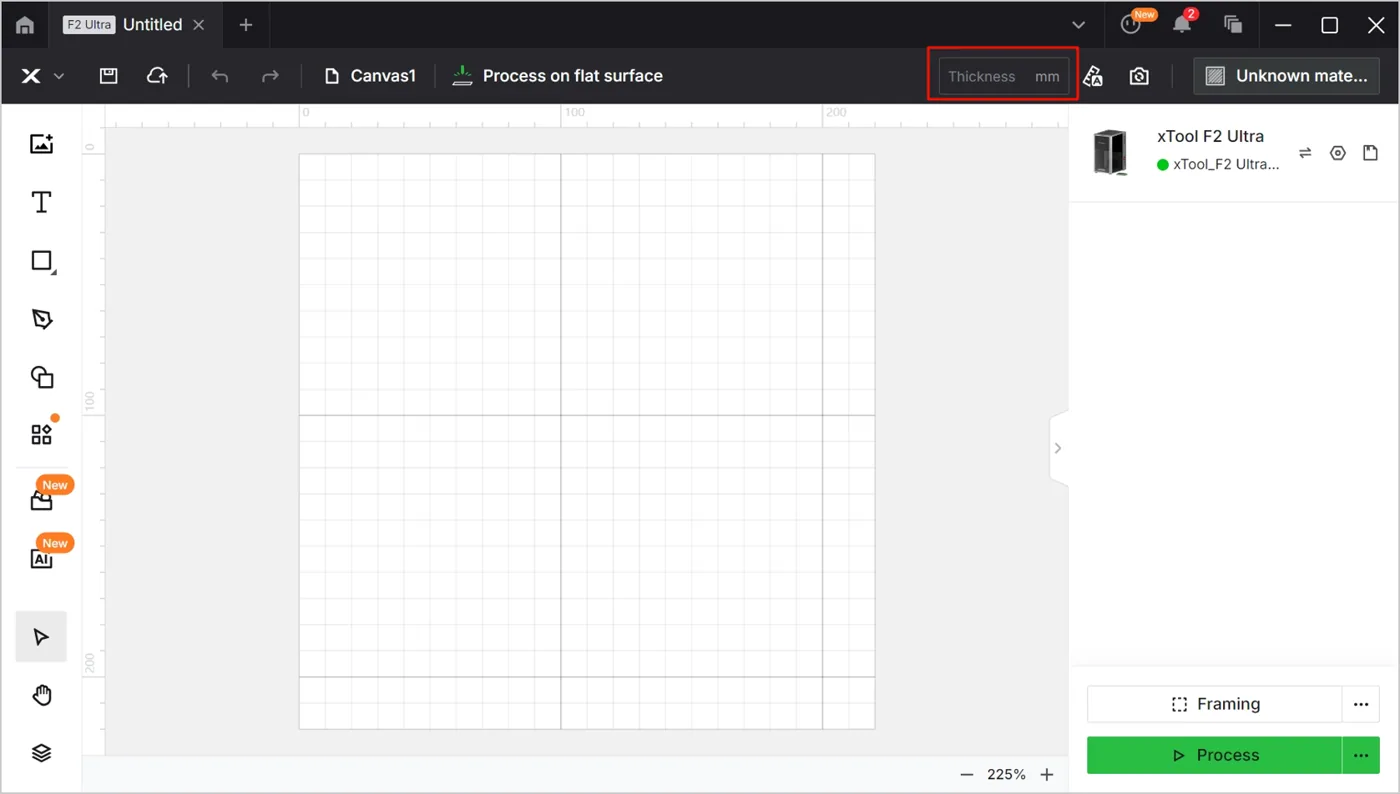

Cuando termines el enfoque, podrás ver el grosor del material medido en el lado derecho de XCS.

Nota: La xTool F2 Ultra admite enfoque automático y enfoque manual. Aquí usamos el enfoque manual. Si quieres usar el enfoque automático, haz clic en el icono .4. Capturar el fondo y diseñar los objetos de procesamiento

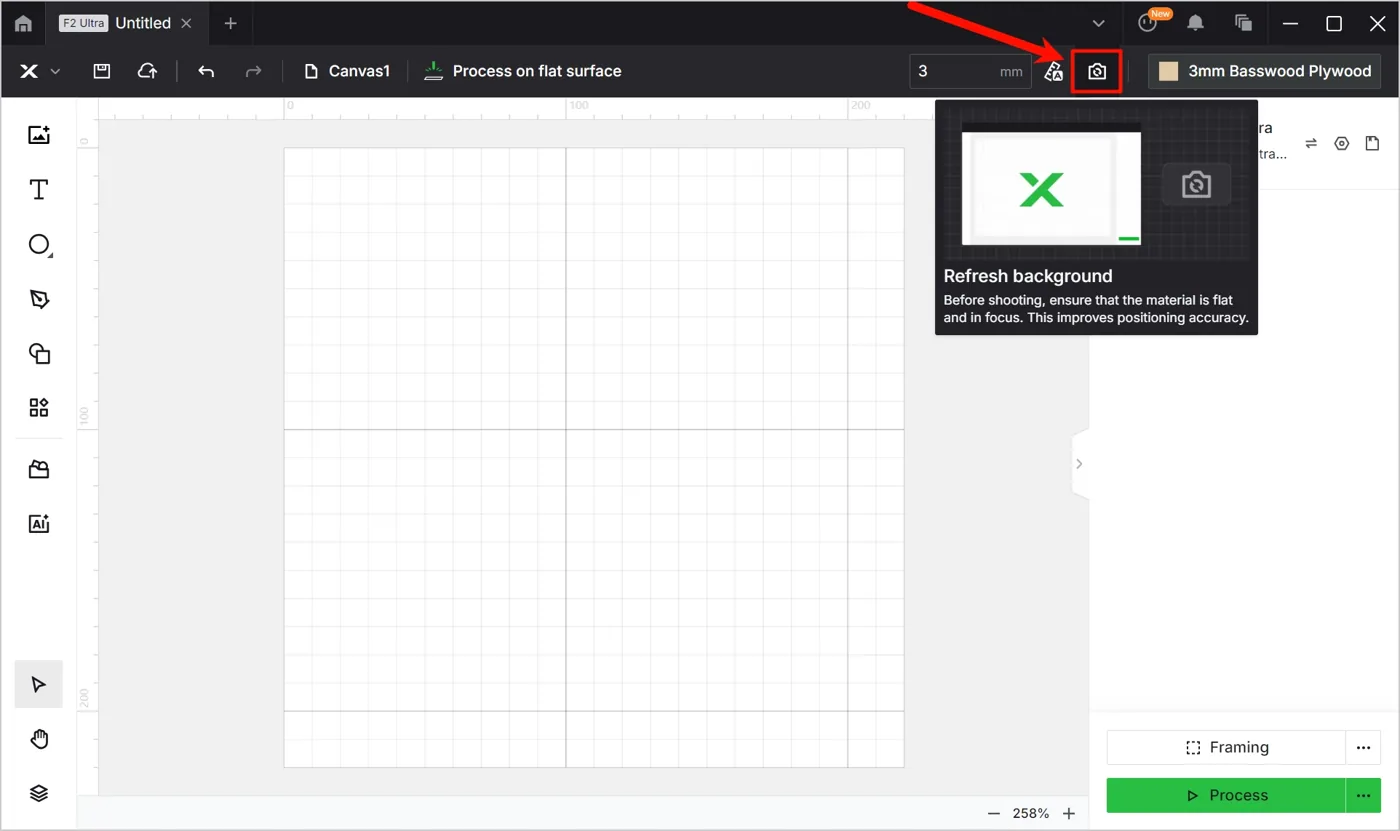

(1) A la derecha de XCS, haz clic en el icono Actualizar fondo debajo de Vista previa de instantánea.

Nota: XCS toma una foto del área de procesamiento de la xTool F2 Ultra y la usa como fondo del lienzo. Puedes posicionar los objetos de procesamiento en función del fondo.Nota: Para garantizar la precisión del posicionamiento, ajusta el enfoque láser antes de capturar el fondo.

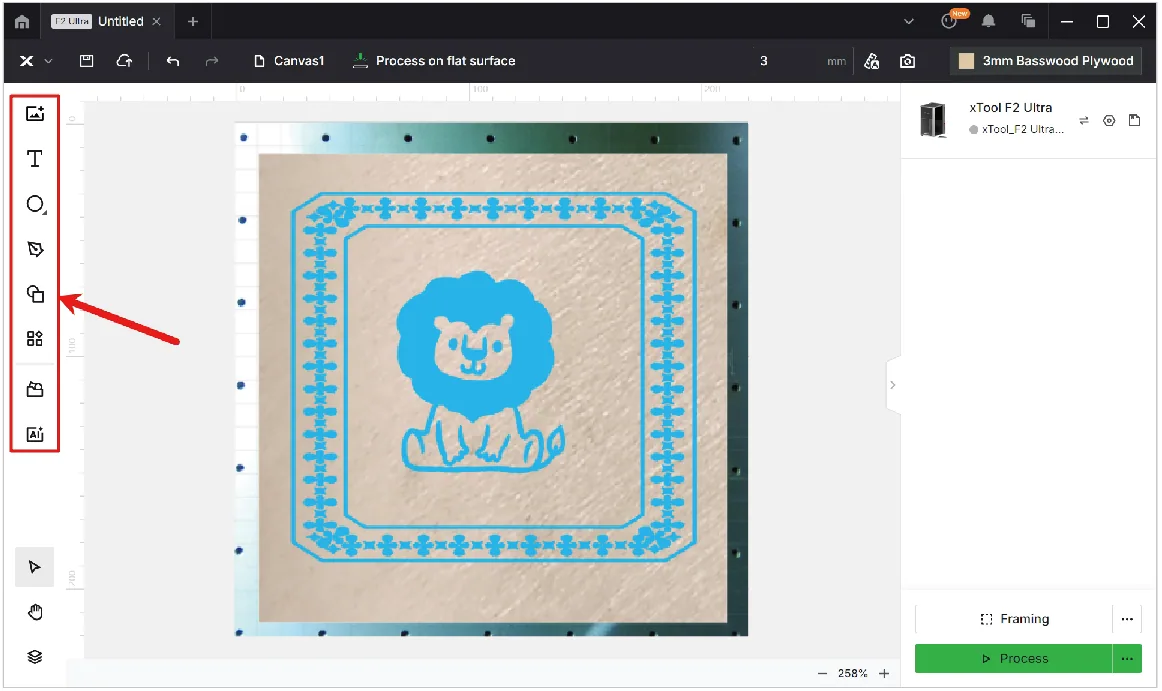

(2) Usa las herramientas del lado izquierdo para crear objetos en el lienzo.

Nota: Asegúrate de que los objetos se coloquen dentro del material.Nota: Puedes importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.

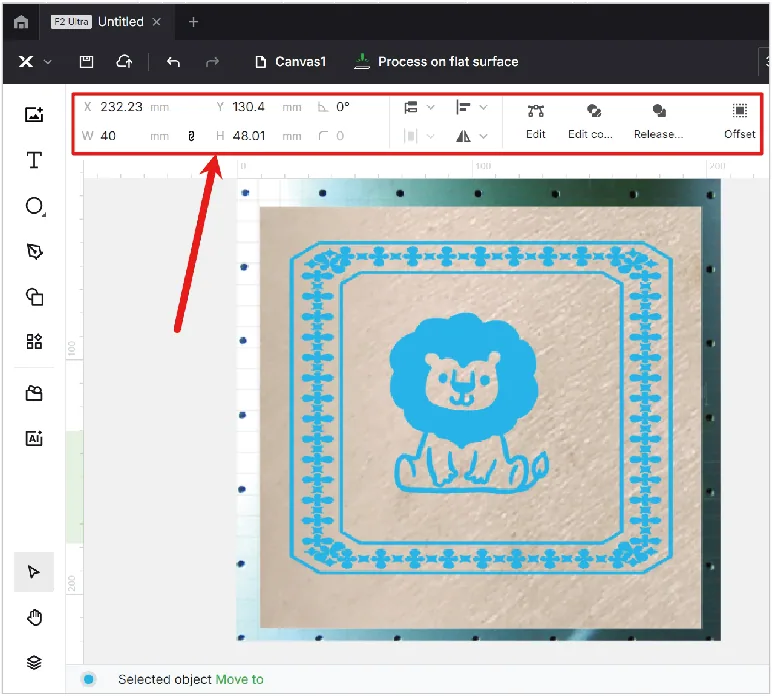

(3) Selecciona los objetos para editarlos más a fondo usando las funciones de la barra superior.

Nota: Para más información sobre cómo usar XCS para diseñar objetos, consulta el Centro de aprendizaje del software.

5. Configurar los parámetros de procesamiento

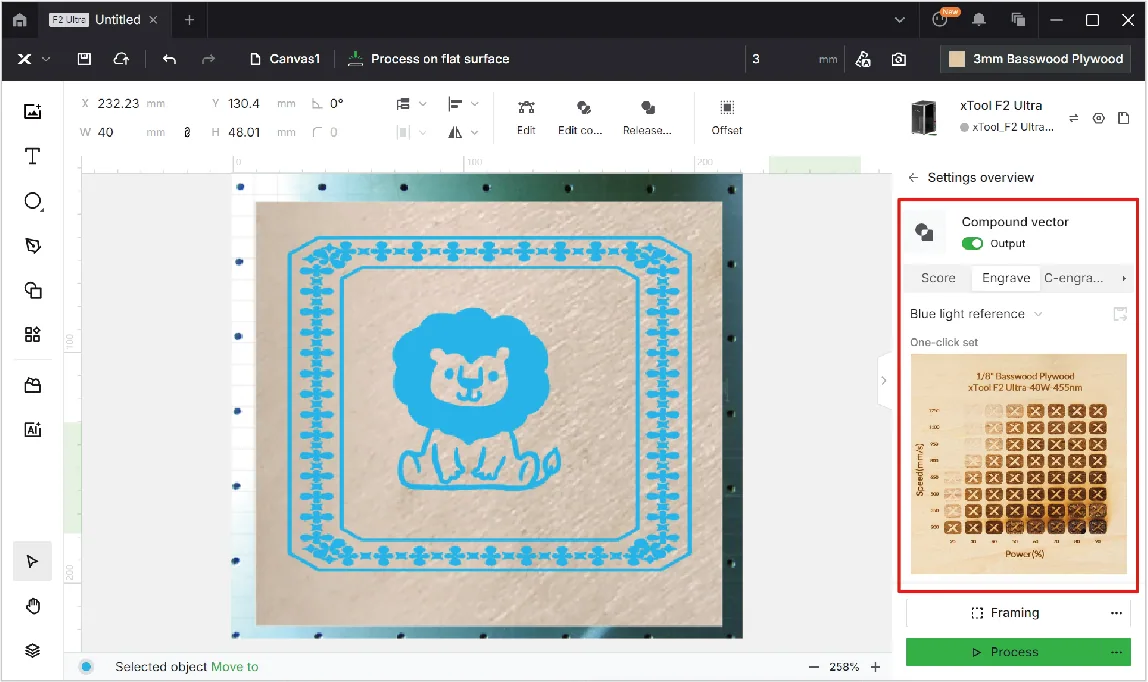

Selecciona los objetos en el lienzo y configura los ajustes en el panel derecho.

Nota:
Necesitas configurar los parámetros de cada objeto. Un objeto omitido podría no procesarse.
Los parámetros que se pueden configurar para los objetos de mapa de bits y los objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.

Tipo de procesamiento

Imagen – Grabar/C-grabar: Los haces láser inciden sobre la superficie del material para cambiar el color de la superficie. Al crear diferentes tonalidades de color sobre la superficie del material, la xTool F2 Ultra imprime una imagen sobre el material.

Vector – Marcar: Los haces láser recorren la trayectoria del gráfico vectorial, dibujando el vector sobre el material con líneas.

Vector – Grabar: Los haces láser recorren toda el área encerrada por la trayectoria del vector, grabando el vector sobre el material con rellenos monocromáticos.

Vector – Cortar: Los haces láser cortan el material a lo largo de la trayectoria del gráfico vectorial.

Ajustes

Si has guardado antes ajustes para el mismo tipo de material, puedes usar tus ajustes guardados.

Si quieres configurar los parámetros manualmente, selecciona Personalizado. A continuación, configura los parámetros de abajo. Tras configurar los parámetros, puedes hacer clic en Guardar ajuste para guardarlo y usarlo más adelante.

Nota: Para más información sobre los parámetros de procesamiento, consulta los parámetros de procesamiento de la xTool F2 Ultra del modelo de láser dual o del modelo de láser único.

6. Configurar la trayectoria de procesamiento

En la parte inferior derecha, configura la trayectoria de procesamiento haciendo clic en el icono situado junto a Procesar.

(1) Activa o desactiva el modo Evitar humo.

Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para el marcado sobre materiales como madera y cartón ondulado que producen humo abundante. De lo contrario, el humo abundante podría bloquear los haces láser e interferir en el procesamiento láser.

(2) Configura la trayectoria de procesamiento.

• Planificación automática: XCS planifica automáticamente la trayectoria de procesamiento basándose en algoritmos inteligentes.
• Definición del usuario: Configura manualmente las trayectorias de procesamiento de algunos objetos.

7. Previsualizar el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante el encuadre. El encuadre consiste en que los puntos láser recorren el borde de los objetos de procesamiento sobre el material. Sigue estos pasos para iniciar el encuadre:

• Potencia de luz: Establece la potencia del láser para el encuadre.

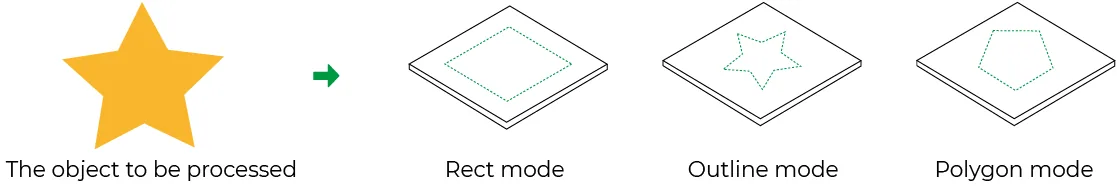

• Modo:
  En el modo Rect, los puntos láser recorren el borde rectangular de los objetos de procesamiento.
  En el modo Contorno, los puntos láser recorren el contorno de los objetos de procesamiento.
  En el modo Polígono, los puntos láser recorren la trayectoria poligonal definida por los vértices del objeto.

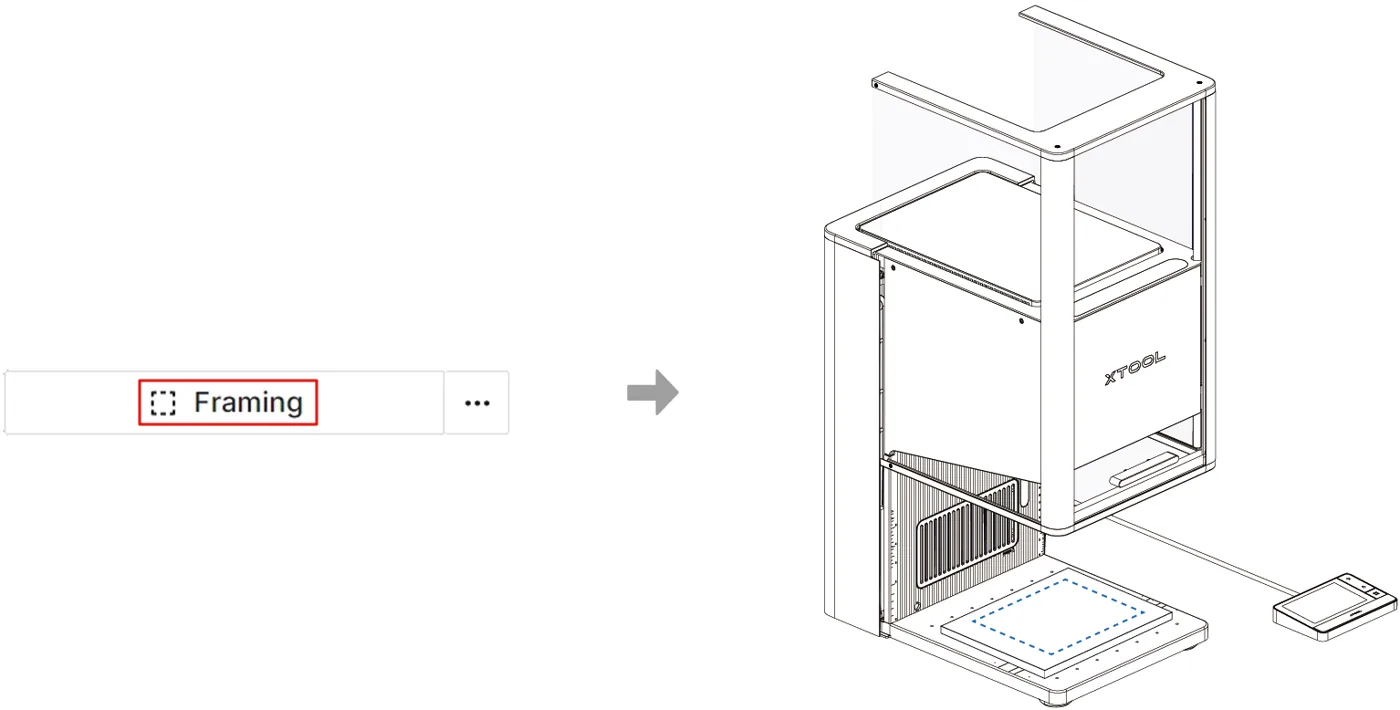

(2) Haz clic en Encuadre en el software. Los puntos láser se moverán a lo largo del límite de los objetos de procesamiento sobre el material, permitiéndote previsualizar el área de procesamiento.

Para detener el encuadre, haz clic en el botón Detener encuadre en la esquina inferior derecha de XCS.

Nota: Si el área de procesamiento no es la ideal, puedes ajustar la posición del material o ajustar las posiciones de los objetos en el software.

8. Iniciar el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Procesar.

(2) Previsualiza el patrón y la trayectoria de procesamiento.

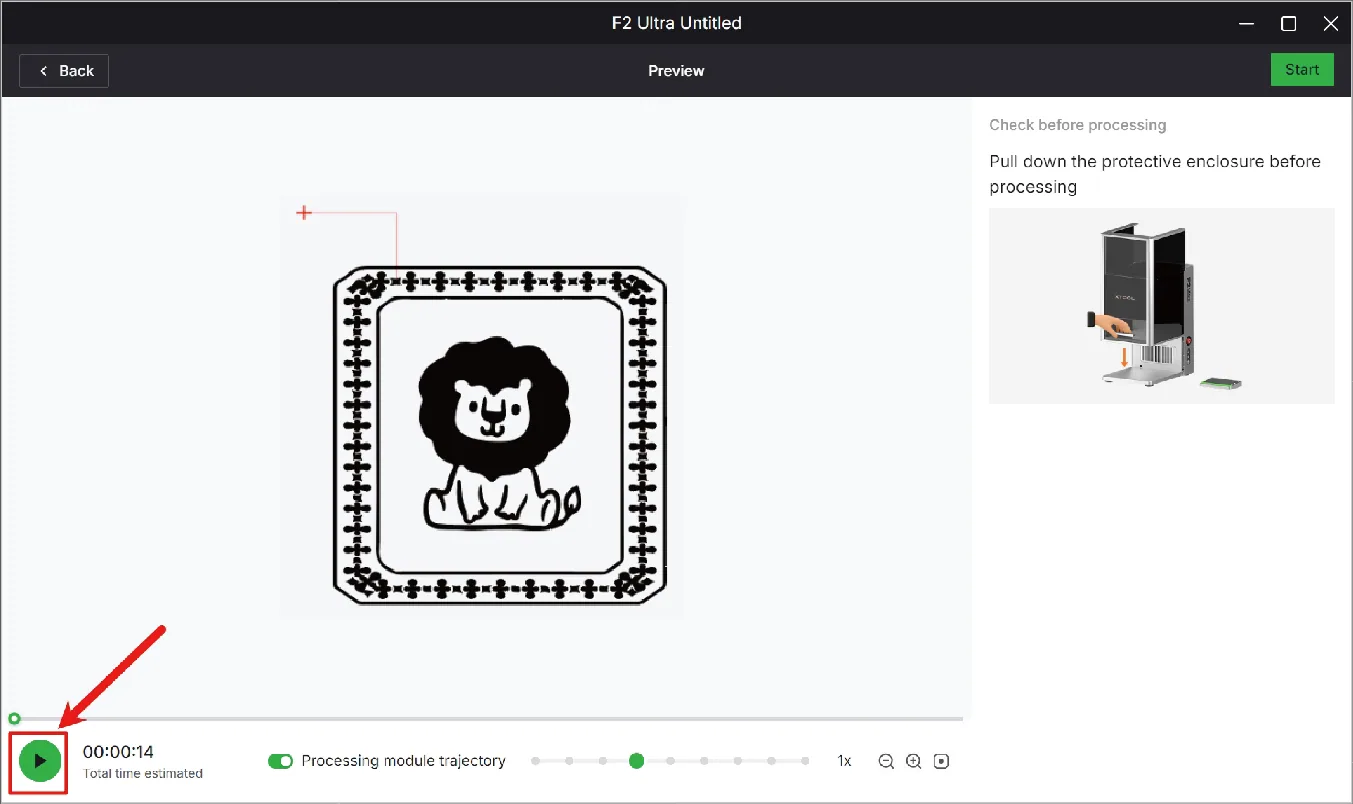

En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la trayectoria de procesamiento.

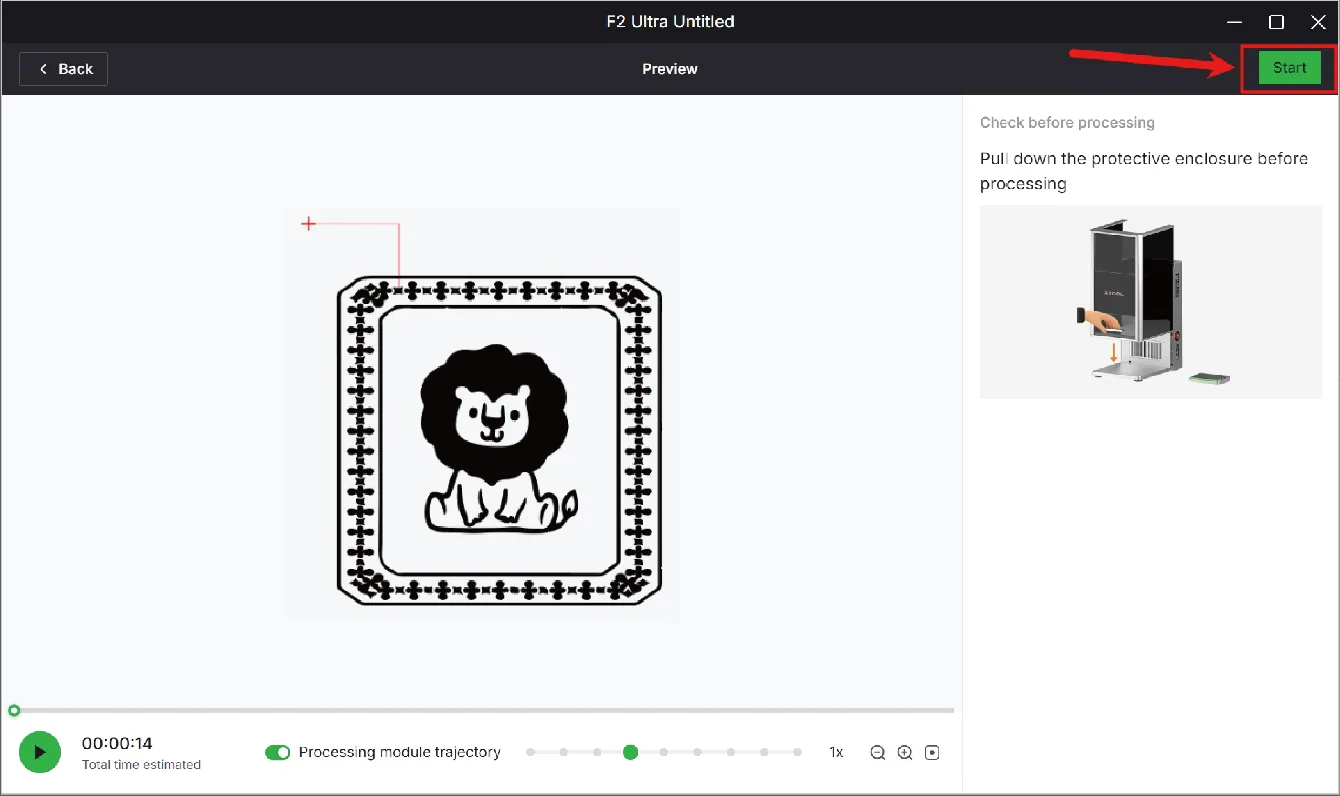

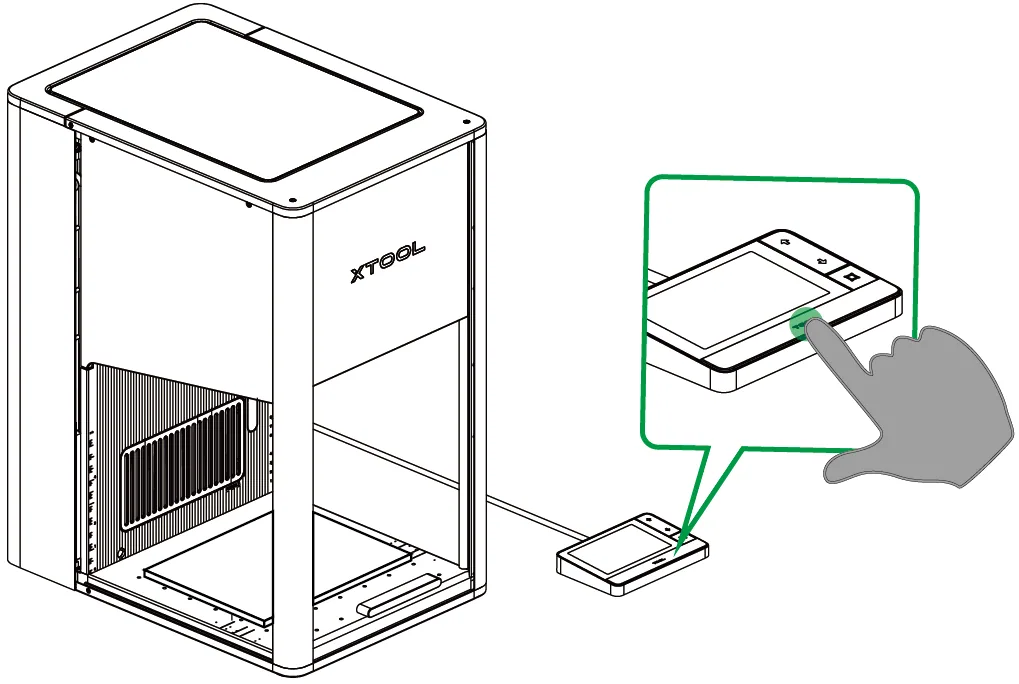

(3) Cierra la cubierta protectora. En la esquina superior derecha de XCS, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón XTOOL Iniciar/Detener en el controlador con pantalla táctil para iniciar el procesamiento.

Nota: Durante el procesamiento láser, mantén la cubierta protectora cerrada o usa gafas de protección capaces de bloquear los haces láser de 445 nm y 1064 nm de longitud de onda.
