1. Conectar la cinta transportadora a la xTool F2 Ultra UV

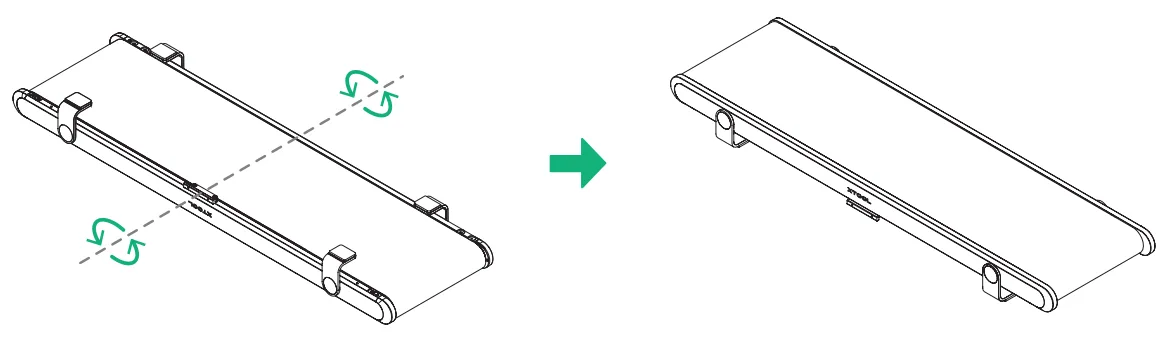

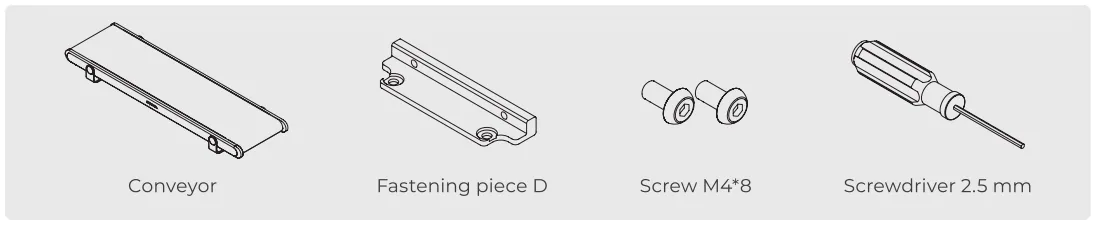

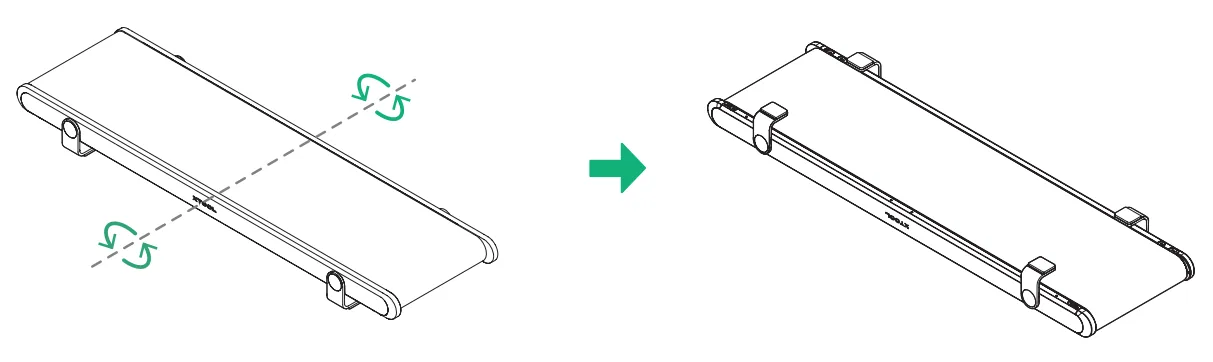

(1) Instalar la pieza de fijación D en la cinta transportadora

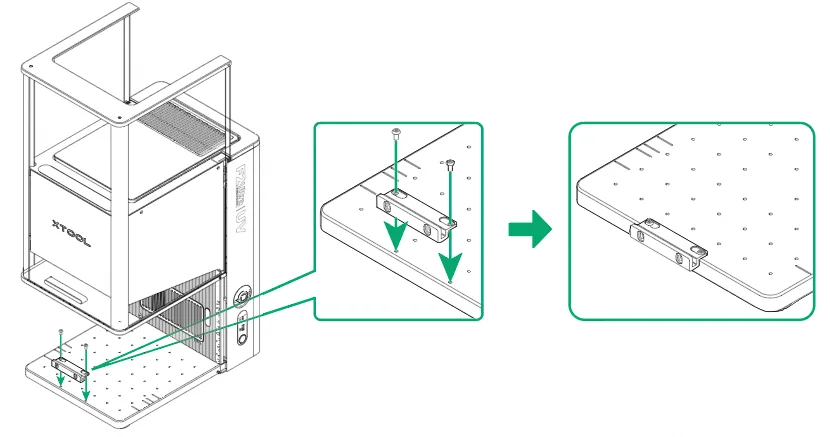

(2) Instalar la pieza de fijación C en la xTool F2 Ultra UV

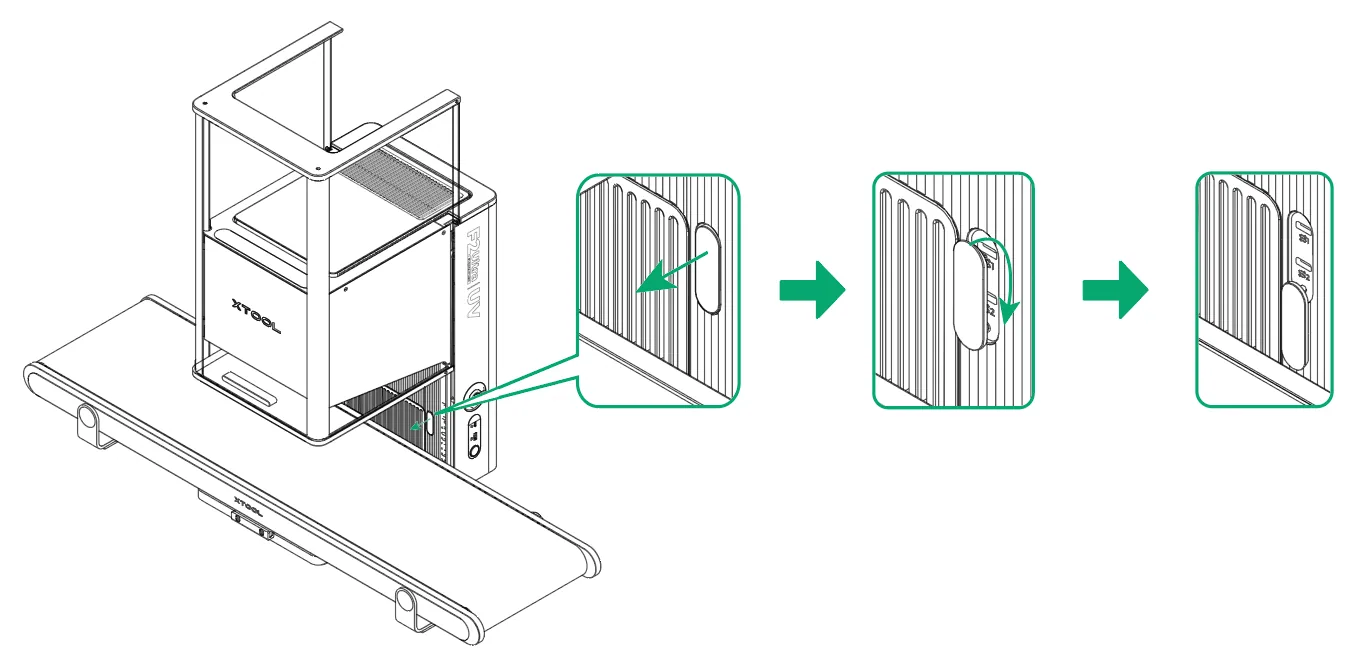

(3) Fijar la cinta transportadora en la xTool F2 Ultra UV

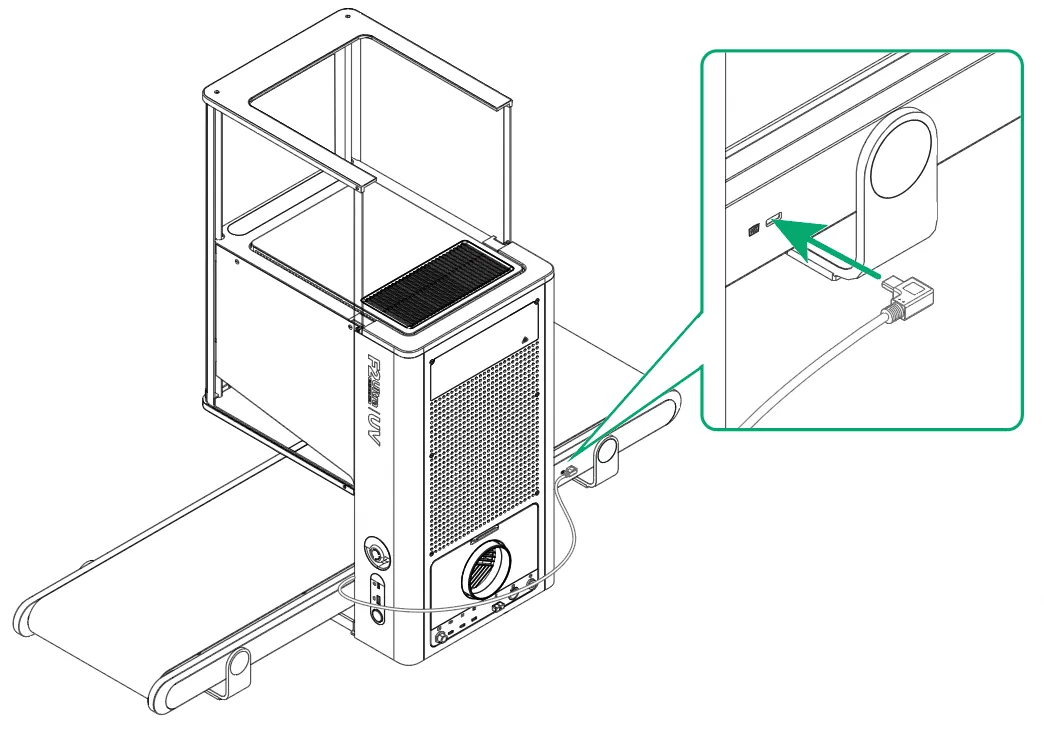

(4) Conectar la cinta transportadora a la xTool F2 Ultra UV mediante el cable de conexión

2. Conectar el controlador con pantalla táctil a la xTool F2 Ultra UV

3. Conectar la xTool F2 Ultra UV en xTool Studio

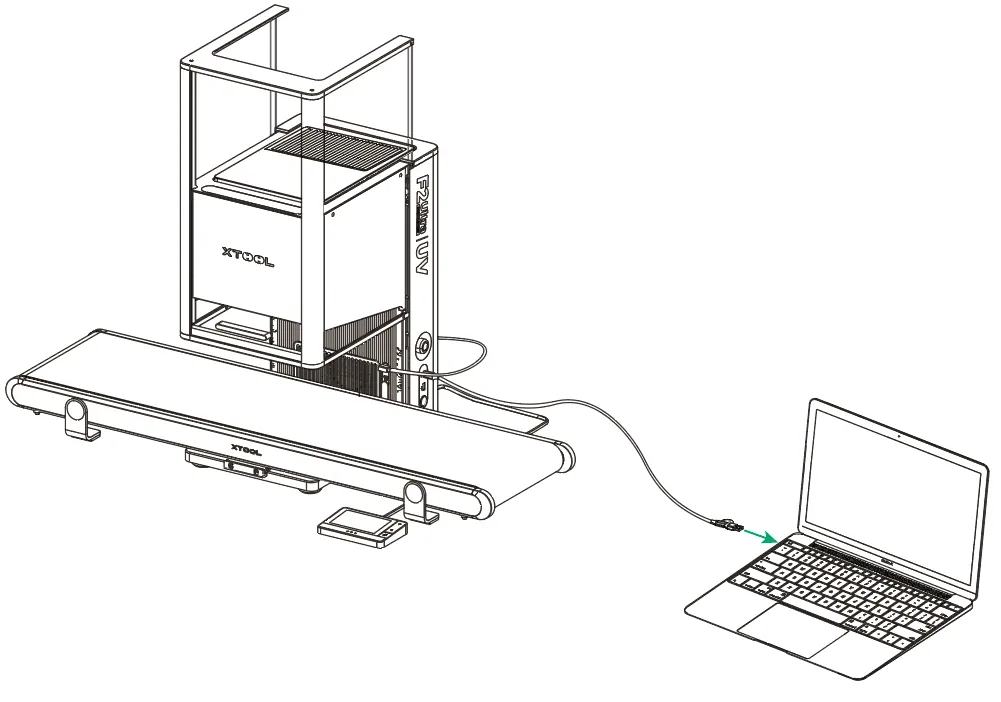

(1) Utilice el cable USB para conectar la xTool F2 Ultra UV a su ordenador.

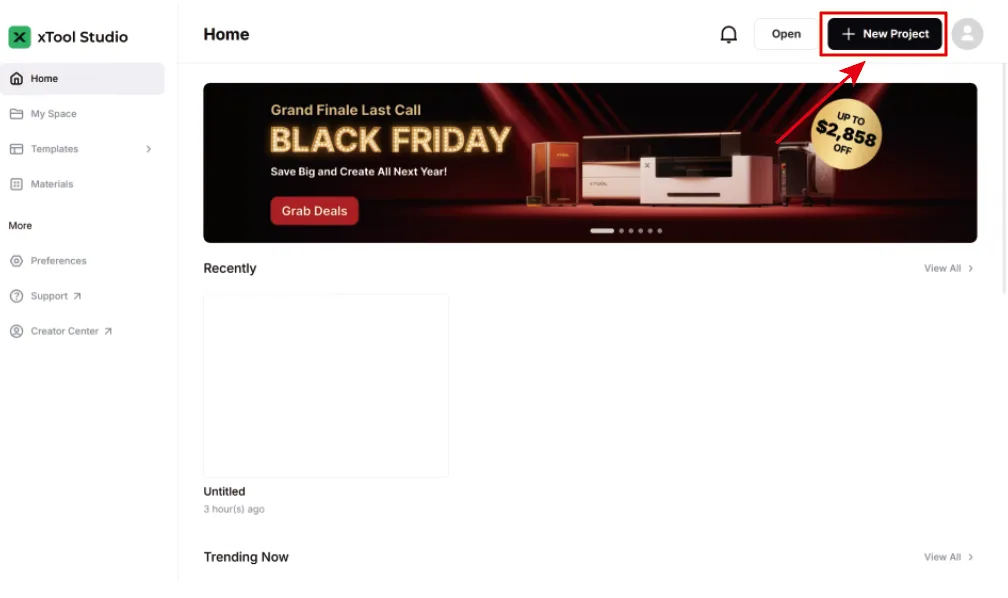

(2) Abra xTool Studio en su ordenador. En la esquina superior derecha de xTool Studio, haga clic en + Nuevo proyecto.

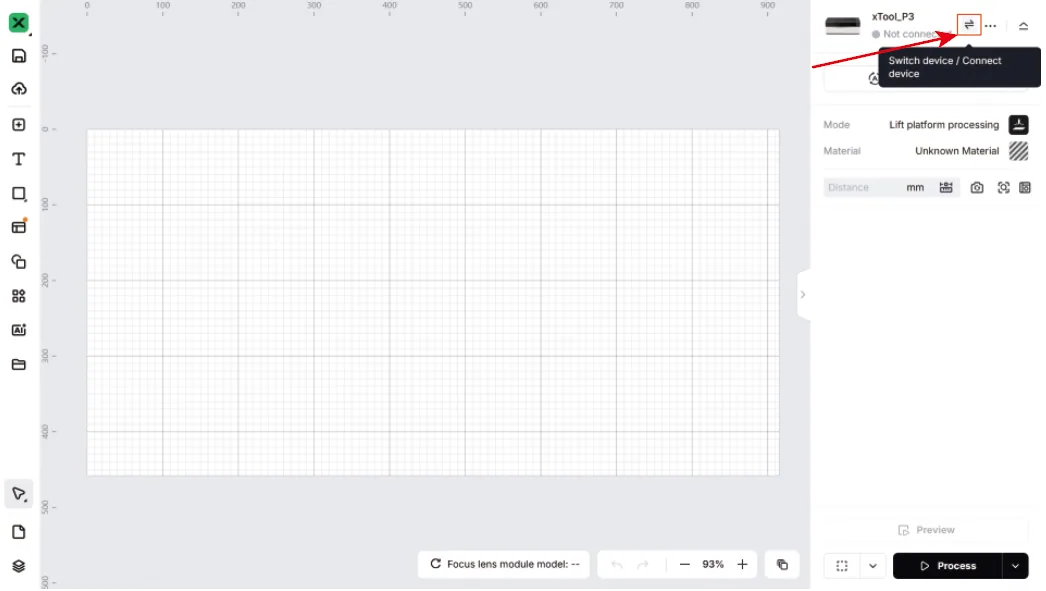

(3) En la esquina superior derecha de la página de edición del proyecto, haga clic en para conectar/cambiar el dispositivo.

(4) En la ventana emergente, haga clic en + Añadir dispositivo.

(5) En la ventana emergente, haga clic en el nombre de su dispositivo para conectarse a él.

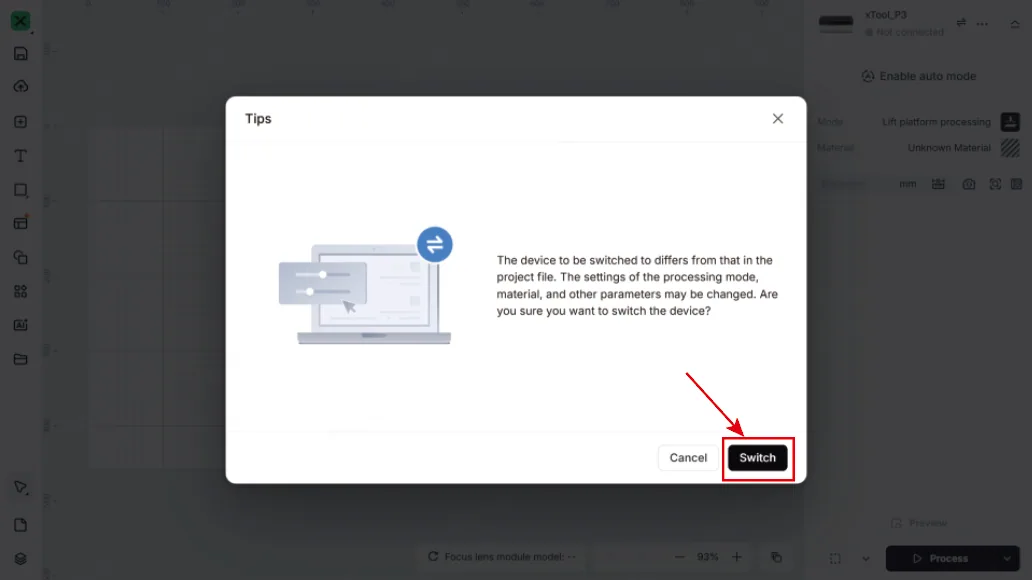

(6) Si necesita cambiar de dispositivo, haga clic en Cambiar en la ventana emergente.

4. Asegurarse de que la lente de campo de la xTool F2 Ultra UV es la lente de grabado en superficie

Compruebe si la lente de campo de la xTool F2 Ultra UV es la lente de grabado en superficie. Si está instalada la lente de grabado interno, retírela y sustitúyala por la lente de grabado en superficie. De lo contrario, la xTool F2 Ultra UV no podrá procesar materiales cuando se utilice con la cinta transportadora.

Procesar materiales por lotes con diseños diferentes

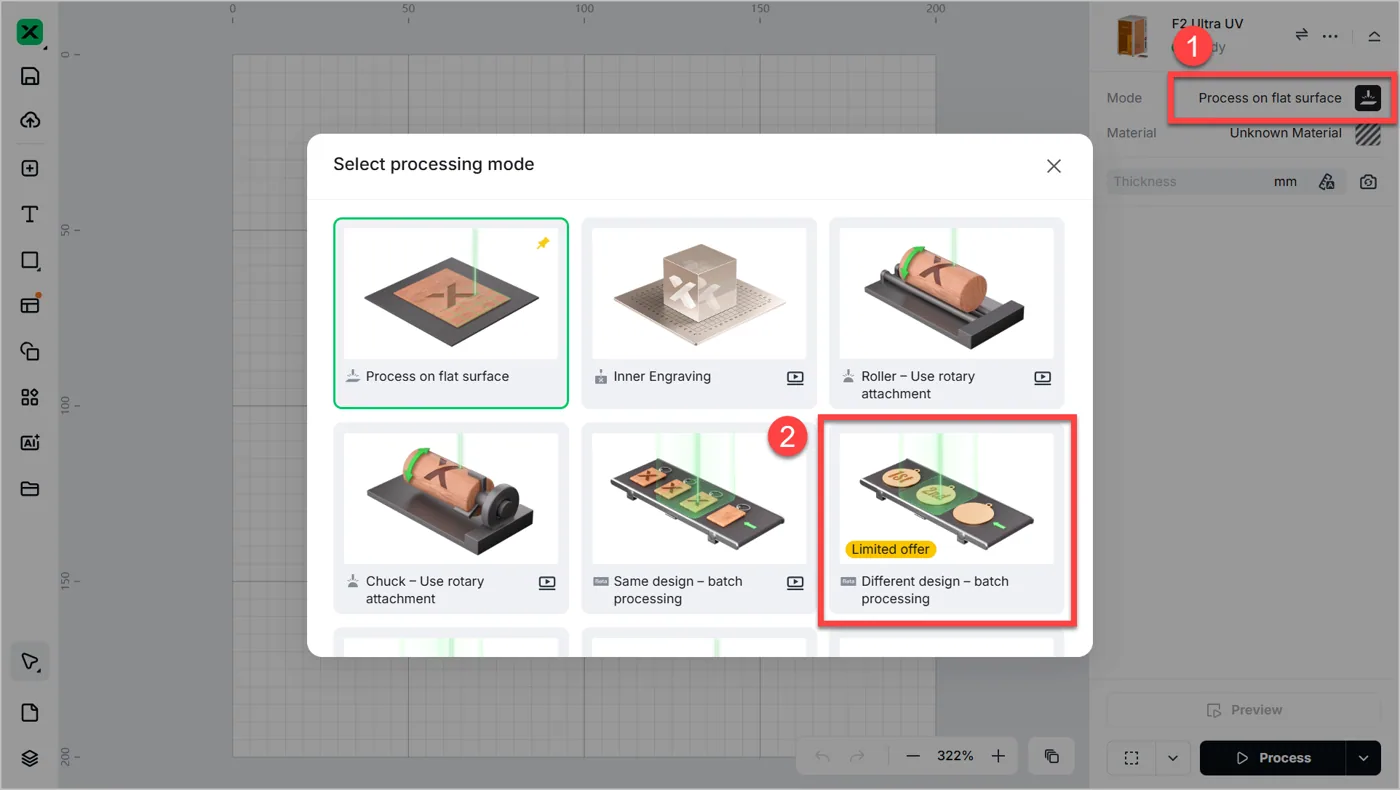

1. Seleccionar el modo de procesamiento

En la esquina superior derecha, haga clic en el nombre del modo de procesamiento actual y, a continuación, seleccione Diseño diferente – procesamiento por lotes como modo de procesamiento.

Nota: Si aparece una ventana Diseño por lotes, ciérrela y continúe con el siguiente paso.

2. Colocar un material y seleccionar el nombre del material

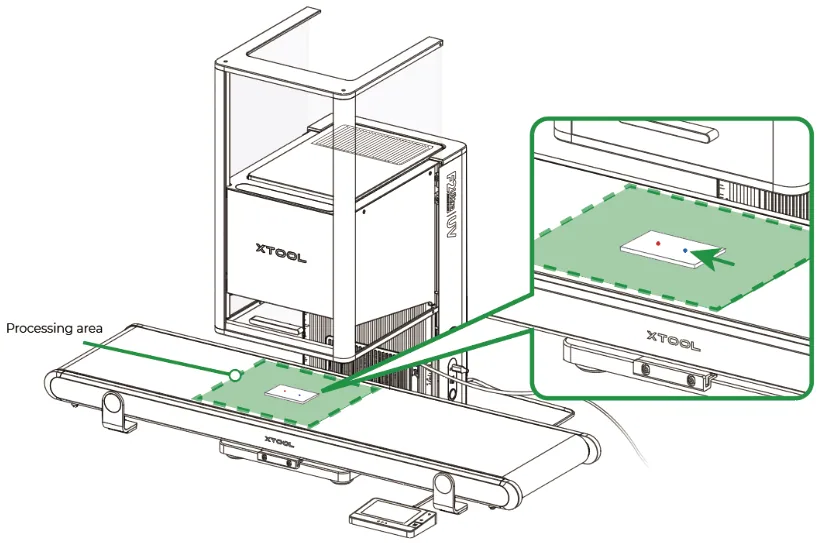

(1) Coloque un material en el área de procesamiento, asegurándose de que el punto de luz azul caiga sobre la superficie del material.

Advertencia: No utilice materiales finos permeables a la luz (como papel y tela). Los haces láser pueden penetrar el material, caer sobre la cinta y dañarla.

(2) En el lado derecho de xTool Studio, haga clic en Material desconocido, seleccione el nombre de su material y haga clic en Aplicar.

Nota:
– Si no encuentra su material en la lista, puede dejarlo como Material desconocido y configurar los parámetros manualmente en pasos posteriores.
– Si selecciona un material de la lista de materiales, el software configurará automáticamente los parámetros para el procesamiento láser. La configuración predeterminada se aplica a los materiales xTool. Puede ajustar la configuración según sus necesidades.

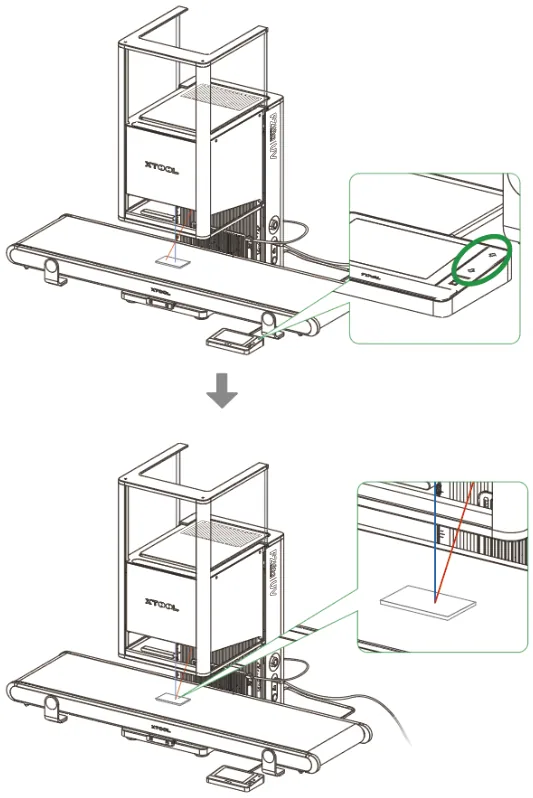

3. Realizar el enfoque del láser

Mantenga pulsado el botón Arriba/Abajo del módulo láser para subir o bajar el módulo láser. Cuando los puntos de luz roja y azul se superponen, el enfoque se ha establecido correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz roja se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz roja se desplaza hacia la derecha. La xTool F2 Ultra UV admite enfoque automático y enfoque manual. Aquí utilizamos el enfoque manual. Para más información sobre cómo utilizar el enfoque automático, consulte Realizar el enfoque del láser.

4. Fotografiar el fondo y diseñar los objetos de procesamiento

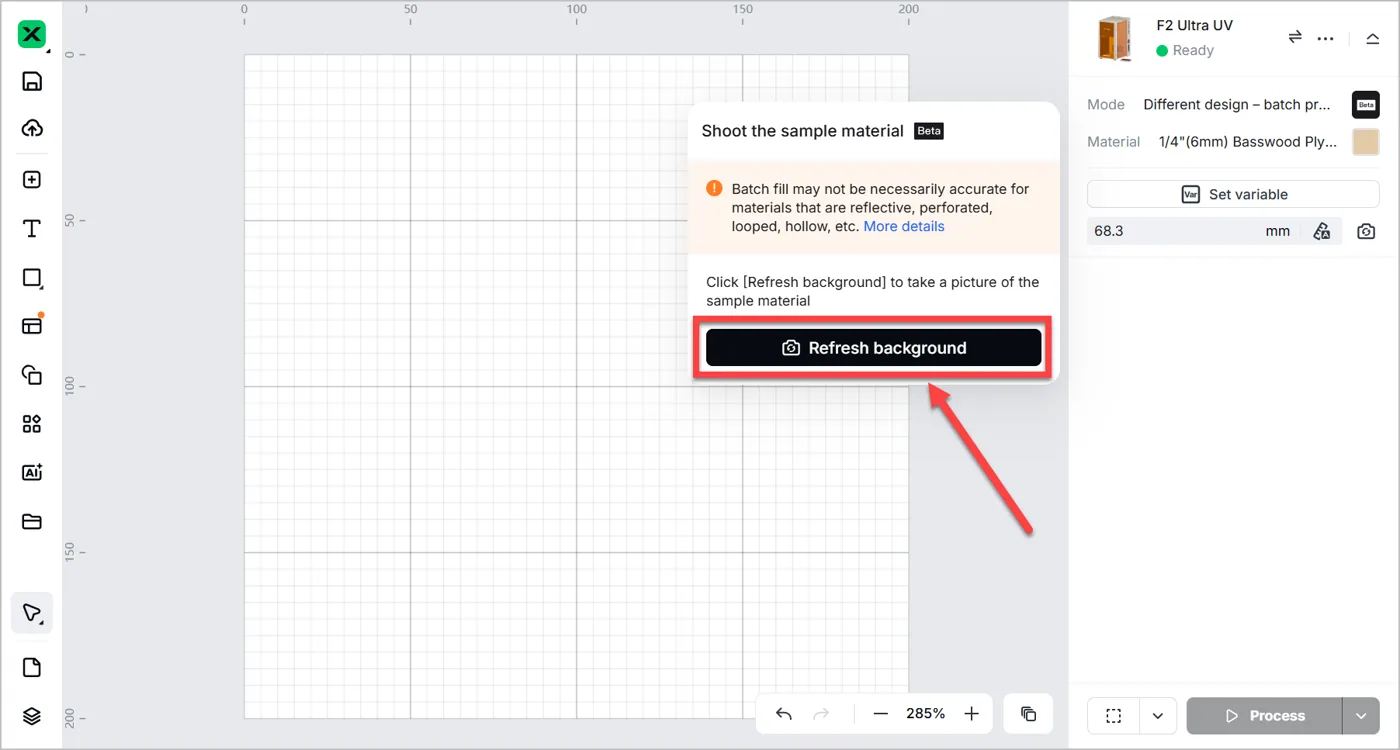

(1) En la ventana emergente, haga clic en Actualizar fondo.

xTool Studio toma una foto del área de procesamiento de la xTool F2 Ultra UV e inserta la foto como fondo del lienzo. Puede posicionar los objetos de procesamiento basándose en el fondo.

Nota:
– Para garantizar la precisión del posicionamiento, ajuste el enfoque del láser antes de fotografiar el fondo.
– Asegúrese de que la foto de fondo pueda mostrar el material de forma completa y clara. Puede ajustar el entorno de captura ajustando la luz de relleno del dispositivo o bajando el recinto de protección.
– Si los materiales de la foto tienen sombras evidentes o no están claros, ajuste la posición del material y haga clic en el icono Actualizar fondo en la esquina superior derecha de xTool Studio para tomar una nueva foto.

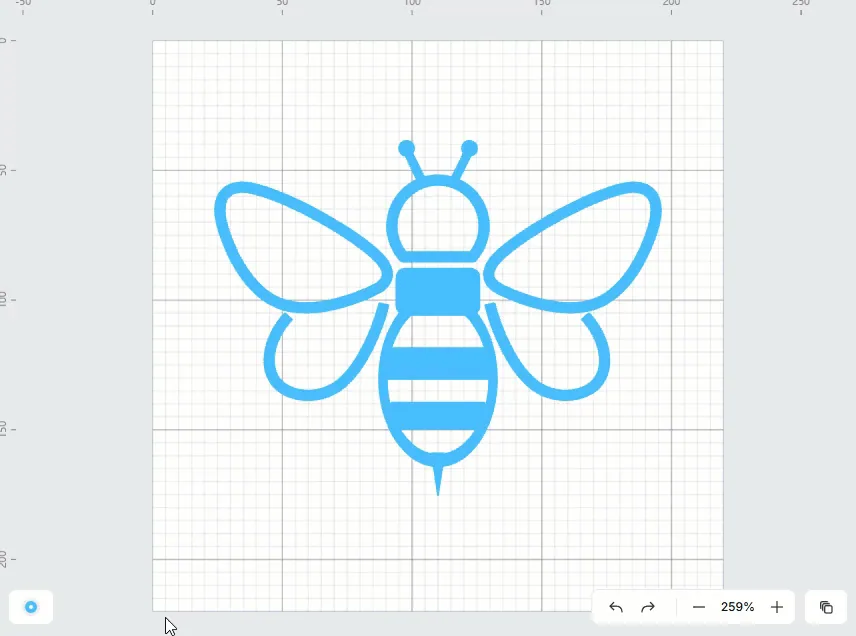

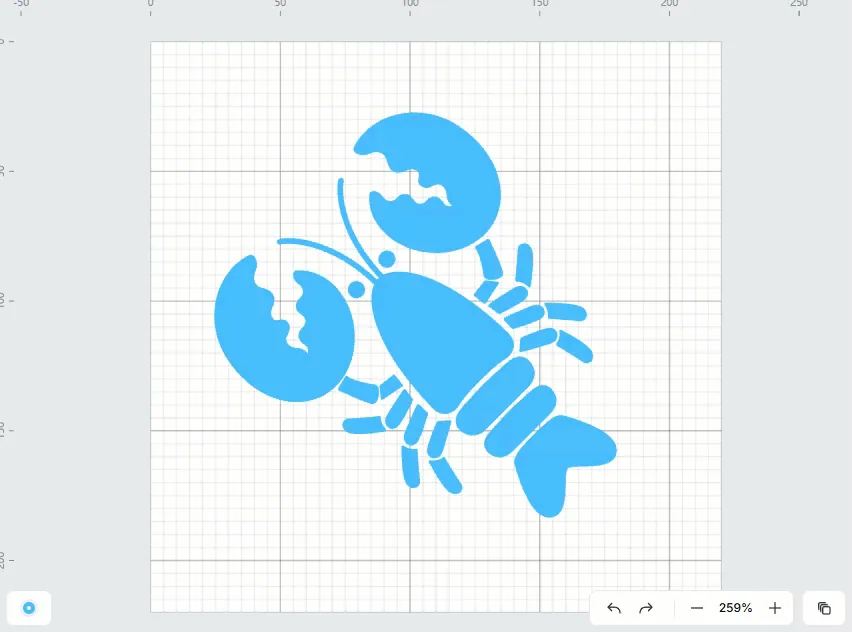

(2) Utilizando las herramientas a la izquierda del lienzo, cree objetos dentro del material.

Para más información sobre cómo utilizar xTool Studio para diseñar objetos, consulte Centro de aprendizaje de software.

(3) Si necesita establecer varios objetos como una variable, únalos o combínelos en uno solo. (Solo se puede establecer una variable para un objeto.)

Ejemplo de combinación:

Ejemplo de unión:

(4) En el lado derecho de xTool Studio, haga clic en Establecer variable.

(5) Seleccione los objetos que desea establecer como variables y haga clic en + Añadir variable. Después de establecer todas las variables, haga clic en Siguiente.

Nota: Solo se puede establecer una variable para un objeto.

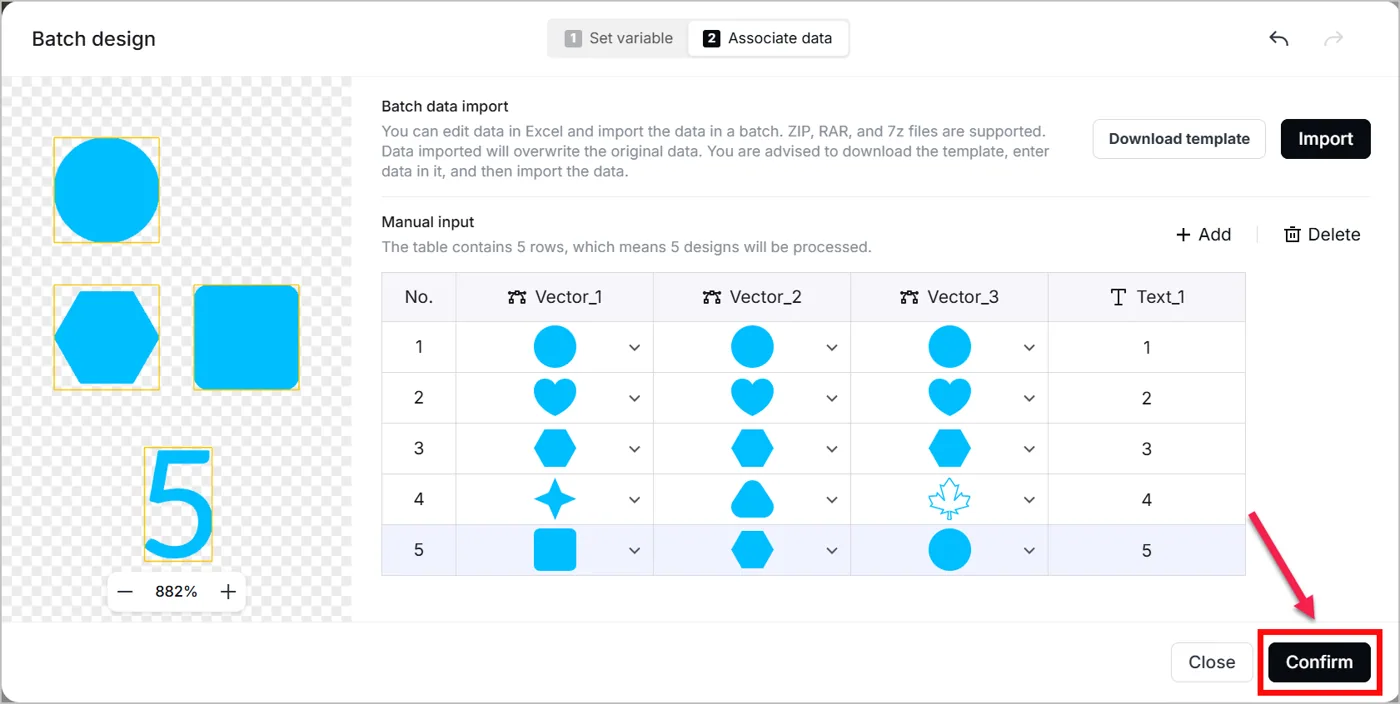

(6) Haga clic en + Añadir, y se añadirá una nueva fila, que indica otro diseño a imprimir.

Nota: La primera fila indica el diseño original. También puede importar datos por lotes. Para instrucciones detalladas, consulte Importar datos por lotes.

(7) Cambie los objetos para cada variable.

• Para un vector, haga clic en Sustituir vector y elija un archivo vectorial de su almacenamiento local para cargarlo.


Formatos vectoriales admitidos: SVG, DXF.

• Para una imagen de mapa de bits, haga clic en Sustituir imagen y elija una imagen de su almacenamiento local para cargarla.


Formatos de imagen admitidos: PNG, JPG, JPEG, BMP, WEBP.

• Para texto, haga doble clic en el texto para editarlo.


(8) Después de añadir los diseños y establecer las variables, haga clic en Confirmar.

5. Configurar los parámetros de procesamiento

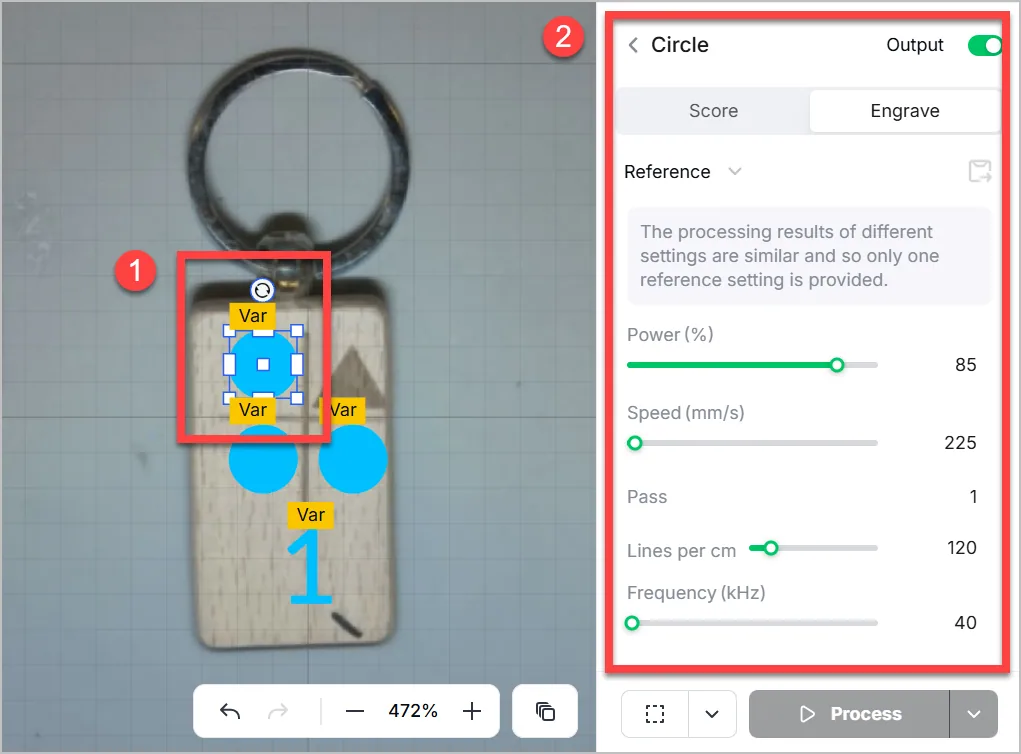

(1) Seleccione los objetos en el lienzo y configure los parámetros para ellos a la derecha.

Nota:

– La cinta transportadora no admite corte láser.

– Para más información sobre los parámetros de procesamiento, consulte Parámetros de procesamiento para la xTool F2 Ultra UV (Matriz de pruebas).

(2) Seleccione todos los objetos en el lienzo y haga clic en Siguiente en la ventana Diseñar un objeto de procesamiento.

6. Enmarcar el material de muestra

El primer material colocado en el área de procesamiento se utiliza como material de muestra. Durante el procesamiento por lotes, xTool Studio rellenará los demás materiales basándose en la muestra. Enmarcar el material de muestra ayuda a mejorar la precisión del relleno por lotes.

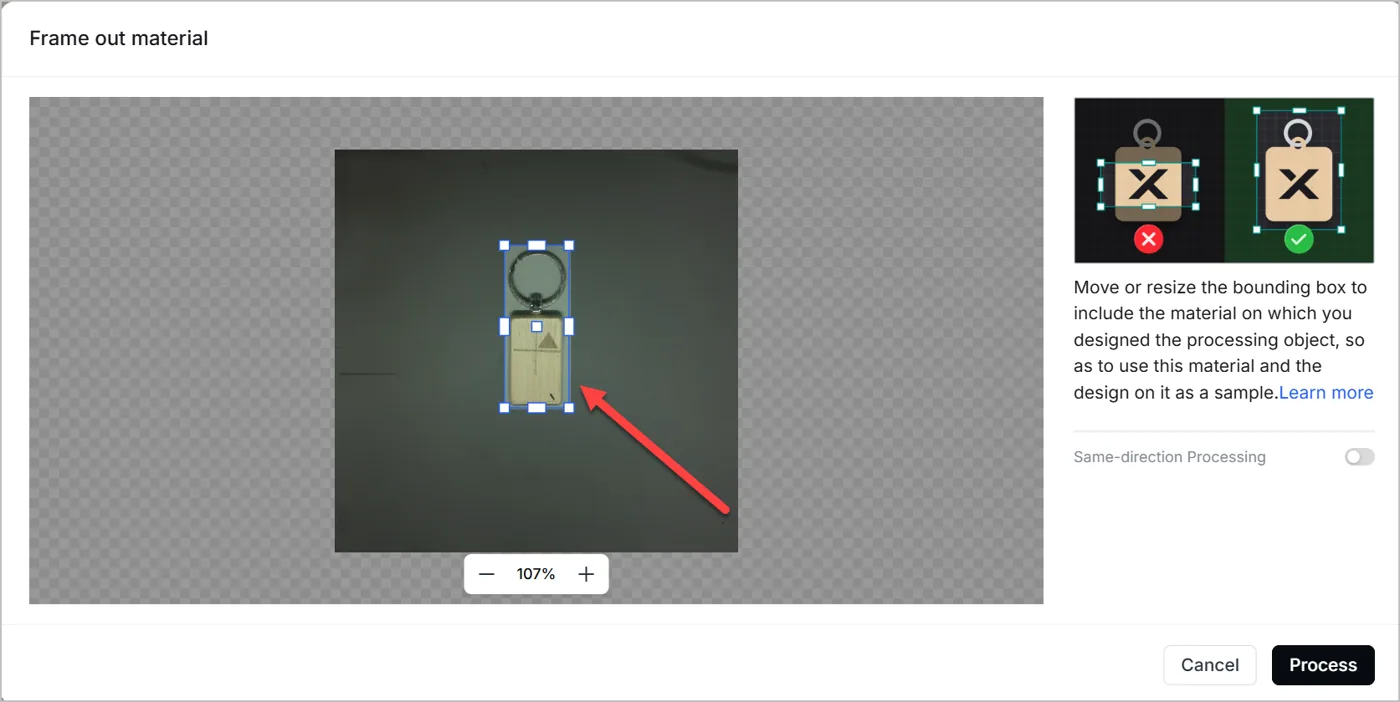

(1) En la ventana emergente, mueva o cambie el tamaño del cuadro delimitador para incluir el material de muestra dentro de él.

(2) Coloque otros materiales idénticos en el área de procesamiento o a la derecha de la misma. Asegúrese de que no se toquen ni se superpongan entre sí.

(3) Active o desactive Procesamiento en la misma dirección según sea necesario. A continuación, haga clic en Procesar.

Si Procesamiento en la misma dirección está activado, todos los diseños se grabarán en la misma dirección independientemente de cómo se coloquen los materiales. Para mantener la coherencia, se recomienda desactivarlo.

(4) Espere a que xTool Studio rellene los diseños en los materiales.

7. Iniciar el procesamiento

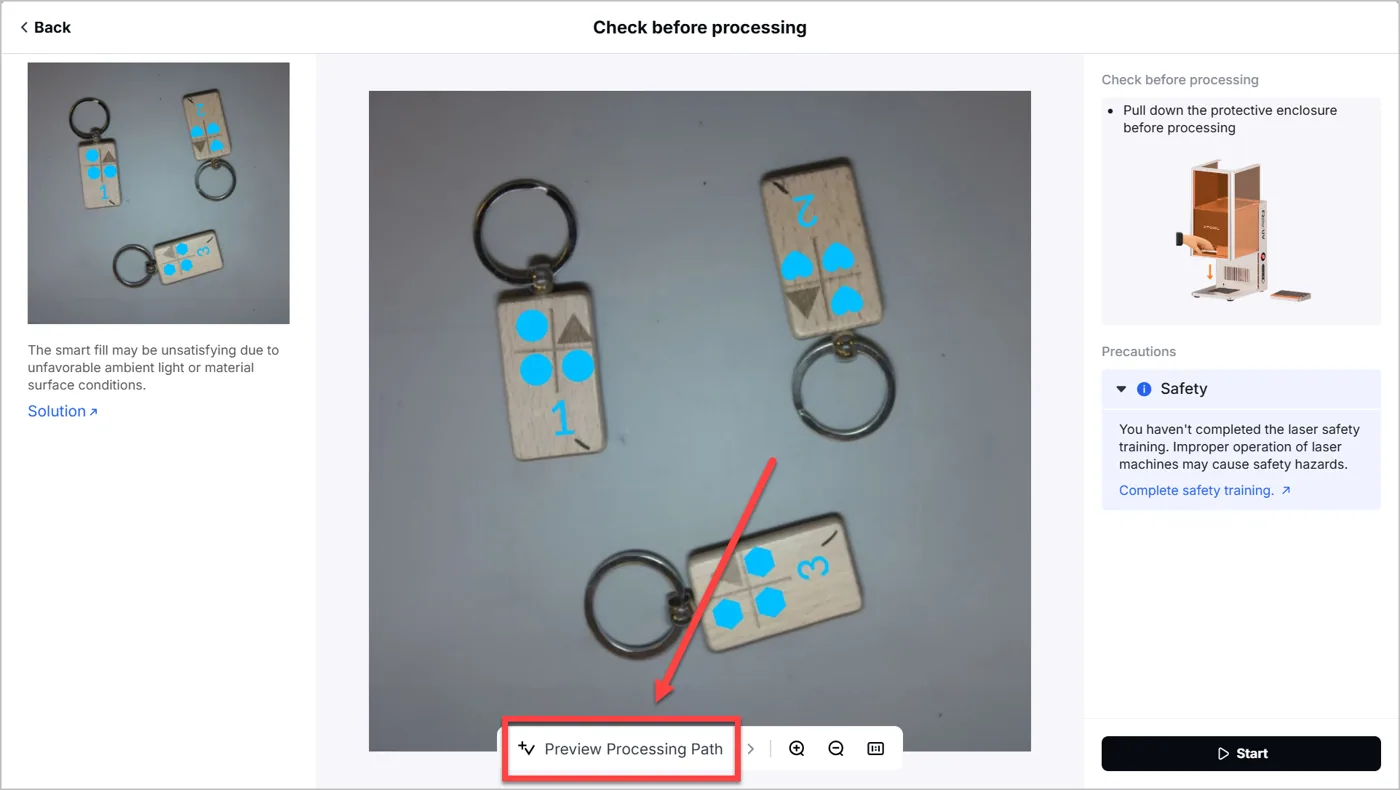

(1) En la parte inferior, haga clic en Previsualizar trayectoria de procesamiento para comprobar la trayectoria de procesamiento.

(2) Baje el recinto de protección hasta que quede a no más de 5 mm por encima de los materiales. Y lleve unas gafas de protección que puedan bloquear los haces láser de longitudes de onda de 355 ± 5 nm.

Nota: Si compra gafas de protección en nuestra web, asegúrese de seleccionar este par específico.

Nota:
Cuando la xTool F2 Ultra UV se utiliza con una cinta transportadora, su recinto de protección no puede cerrarse completamente. Por su seguridad, se recomienda que lleve gafas de protección durante el procesamiento.

Las gafas de protección de seguridad no se incluyen con la xTool F2 Ultra UV ni con la cinta transportadora. Cómprelas por separado.

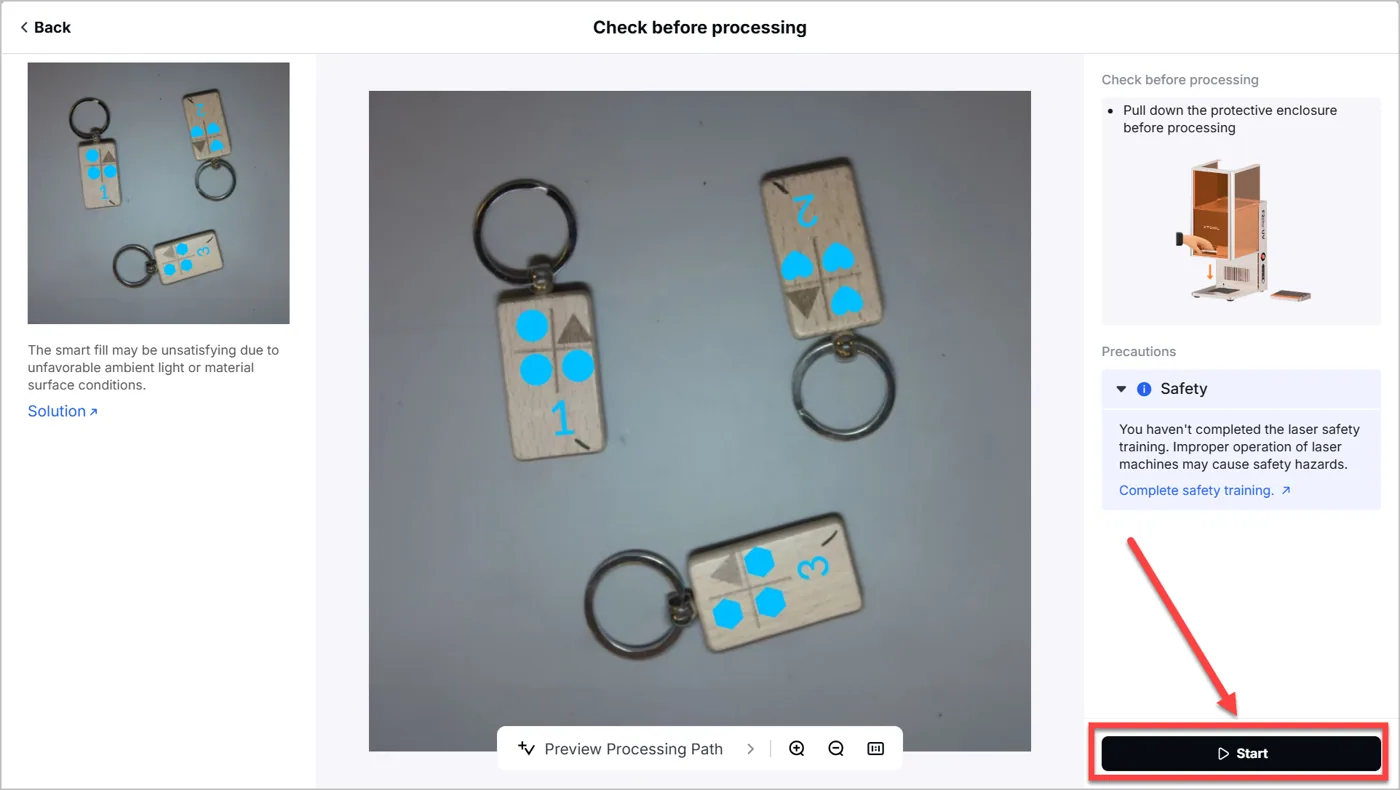

(3) En la esquina inferior derecha del software, haga clic en Iniciar.

(4) Pulse el botón Iniciar/Detener XTOOL en el controlador con pantalla táctil para iniciar el procesamiento.

(5) Durante el procesamiento, siga añadiendo nuevos materiales a la cinta transportadora. Colóquelos a la derecha del área de procesamiento.

Nota:
– Al colocar los materiales, mantenga la mano alejada del área de procesamiento para evitar lesiones.
– No coloque un material cerca de los bordes. De lo contrario, el material podría no procesarse.
– Asegúrese de que los materiales no se toquen ni se superpongan entre sí.

8. Detener el procesamiento

• Parada automática: Si no se detecta ningún material durante 5 veces consecutivas, el procesamiento por lotes finalizará automáticamente.
• Parada manual: Haga clic en Cancelar en xTool Studio o pulse dos veces el botón Iniciar/Detener XTOOL en el controlador con pantalla táctil.
