Puedes usar la xTool F2 Ultra UV con el accesorio rotativo 3 (RA3) de xTool para procesar materiales cilíndricos, esféricos e irregulares. Esta página ofrece una guía paso a paso sobre cómo usar la xTool F2 Ultra UV con el RA3.

Nota: No se incluye ningún accesorio rotativo en el pack de la xTool F2 Ultra UV.

Si el accesorio rotativo que usas es el accesorio rotativo 2 (RA2) o el RA2 Pro de xTool, consulta Usar el RA2/RA2 Pro con la xTool F2 Ultra UV.

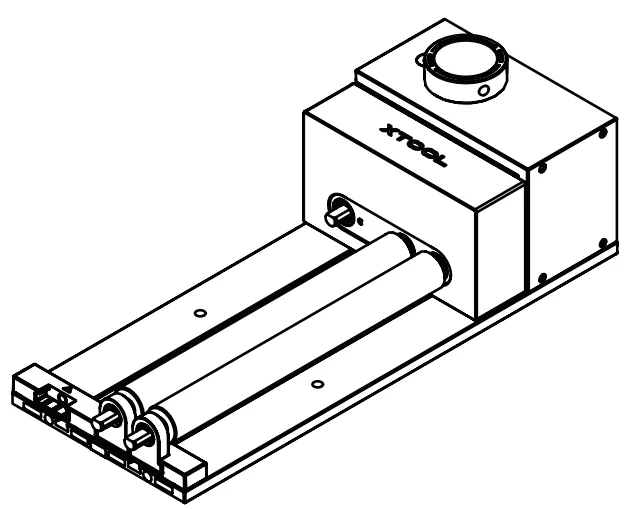

Montar el accesorio rotativo 3

Nota: Para más detalles sobre cómo montar el RA3, consulta la Guía de usuario del accesorio rotativo 3 de xTool.

El RA3 admite dos modos de trabajo: modo rodillo y modo mandril de garras.

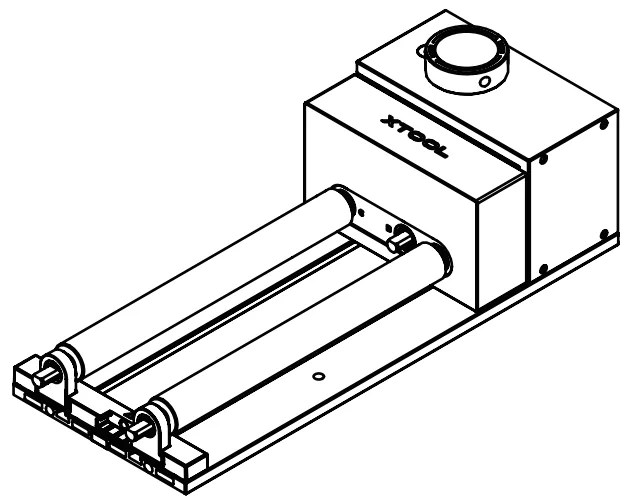

• Si usas el modo rodillo, puedes configurar el RA3 en Nivel S, M o L.

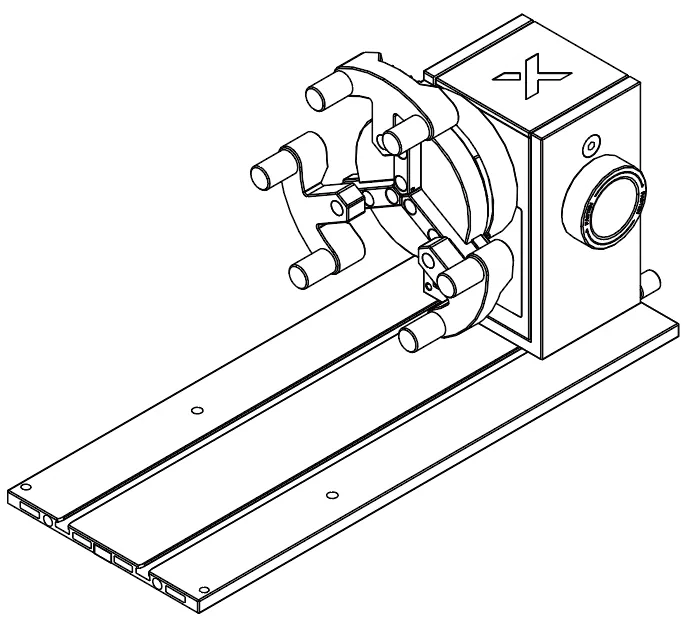

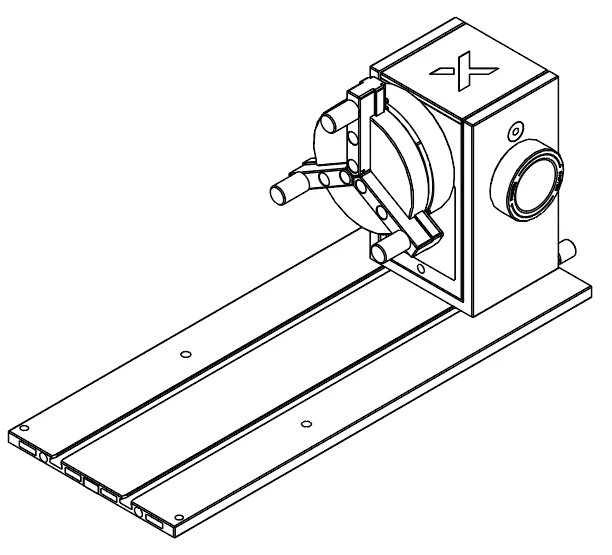

• Si usas el modo mandril de garras, puedes instalar los componentes del mandril de garras según tus necesidades.

Conectar el accesorio rotativo 3 a la xTool F2 Ultra UV

1. Asegúrate de que la lente de campo de la xTool F2 Ultra UV sea la lente de grabado de superficie.

Nota: Comprueba si la lente de campo de la xTool F2 Ultra UV es la lente de grabado de superficie. Si está instalada la lente de grabado interior, retírala y sustitúyela por la lente de grabado de superficie. De lo contrario, la xTool F2 Ultra UV no podrá procesar materiales cuando se use con el RA3.

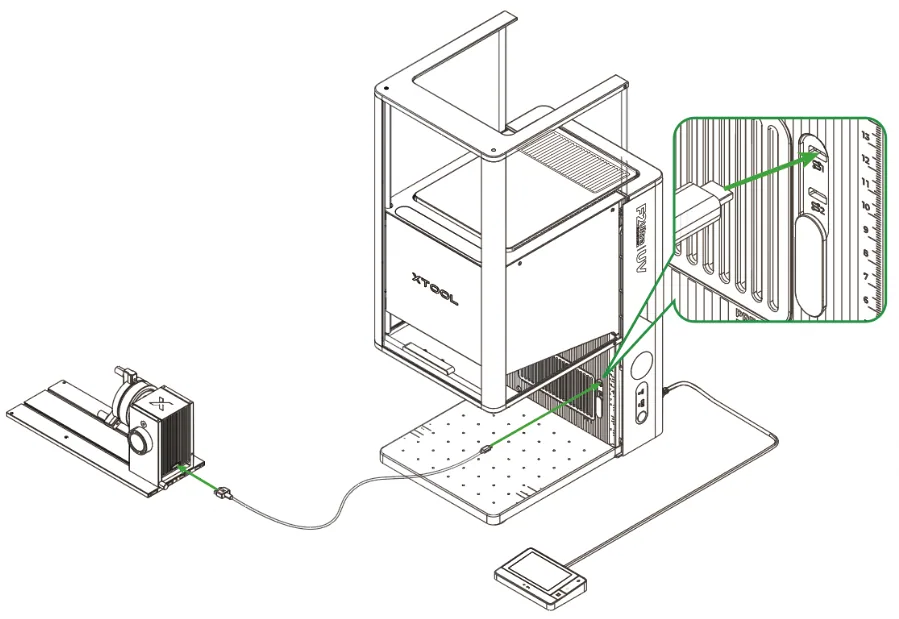

2. Usa el cable de conexión para conectar el RA3 a la xTool F2 Ultra UV.

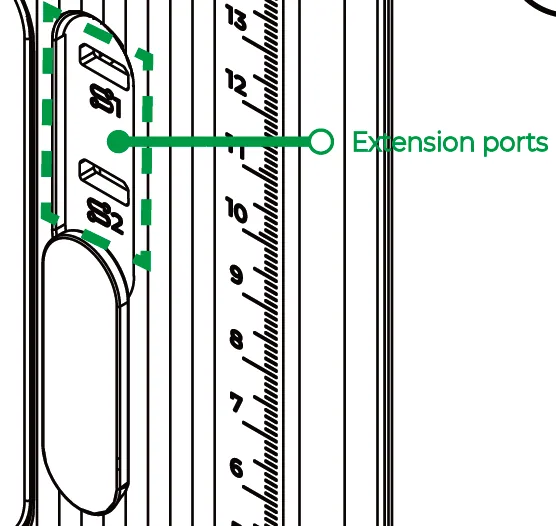

Nota:  Puedes conectar el RA3 a cualquiera de estos puertos de expansión de la xTool F2 Ultra UV.

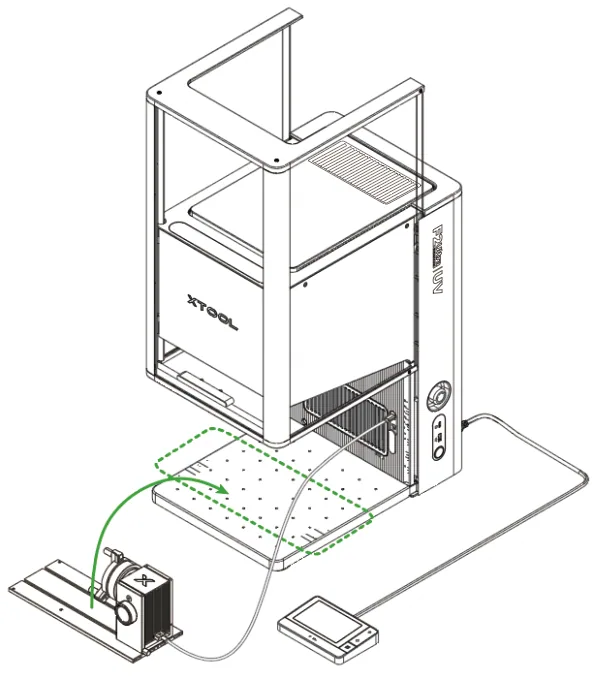

3. Levanta la carcasa protectora de la xTool F2 Ultra UV y coloca el RA3 sobre la placa base de la xTool F2 Ultra UV.

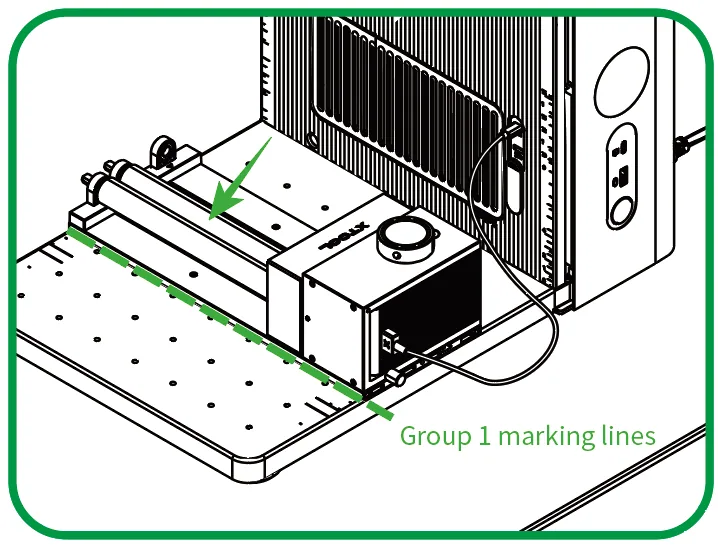

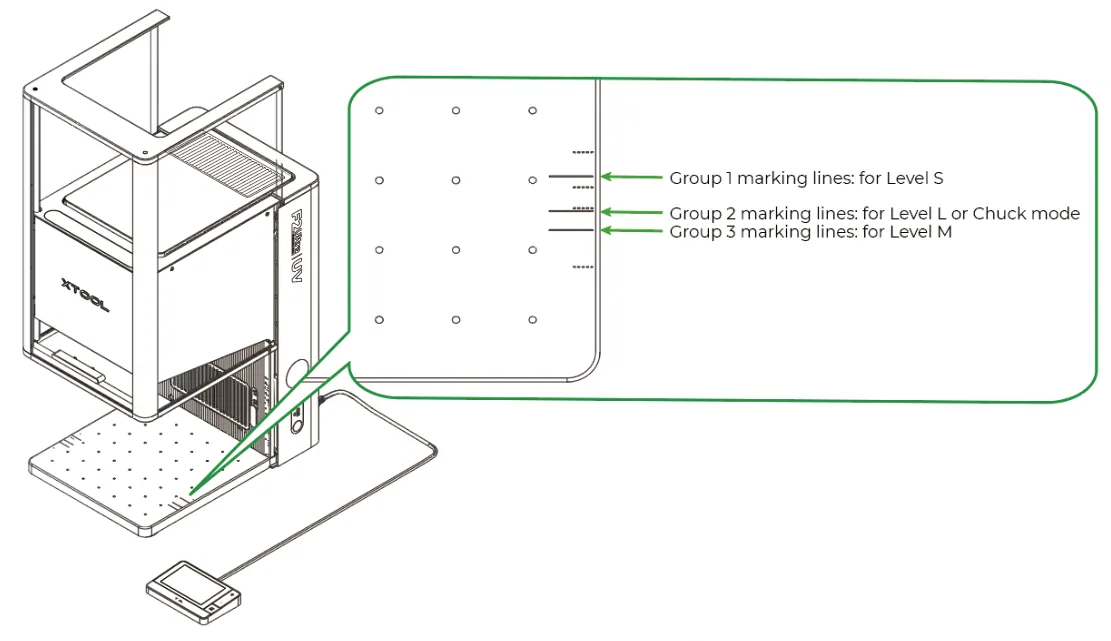

4. Según el modo de procesamiento y el nivel configurado para el RA3, alinea su borde inferior frontal con las líneas de marcado correspondientes en la placa base de la xTool F2 Ultra UV.

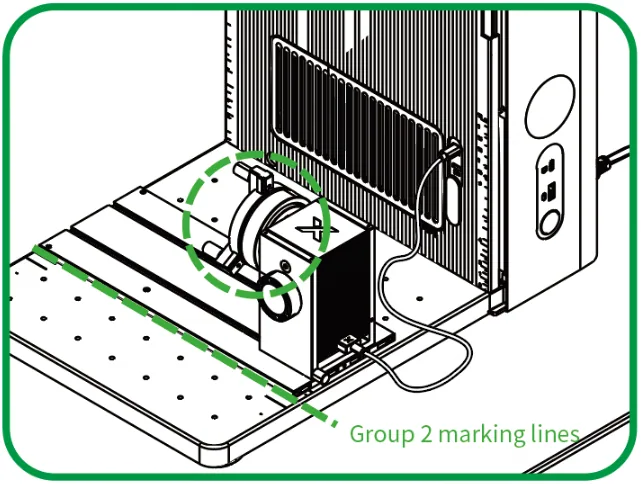

• Si usas el RA3 en modo mandril de garras, alinea su borde inferior frontal con las líneas de marcado del Grupo 2.

• Si usas el RA3 en modo rodillo, consulta la siguiente tabla.

Procesar un material

1. Conecta la xTool F2 Ultra UV a xTool Studio

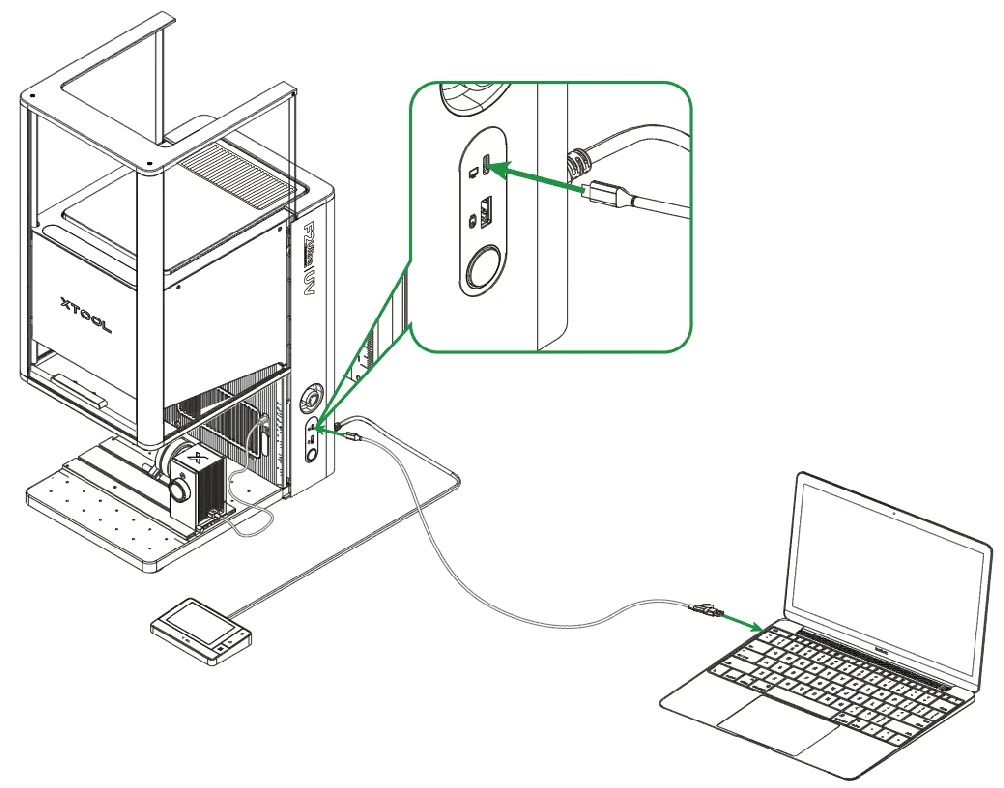

(1) Usa el cable USB para conectar la xTool F2 Ultra UV a tu ordenador y enciende la xTool F2 Ultra UV.

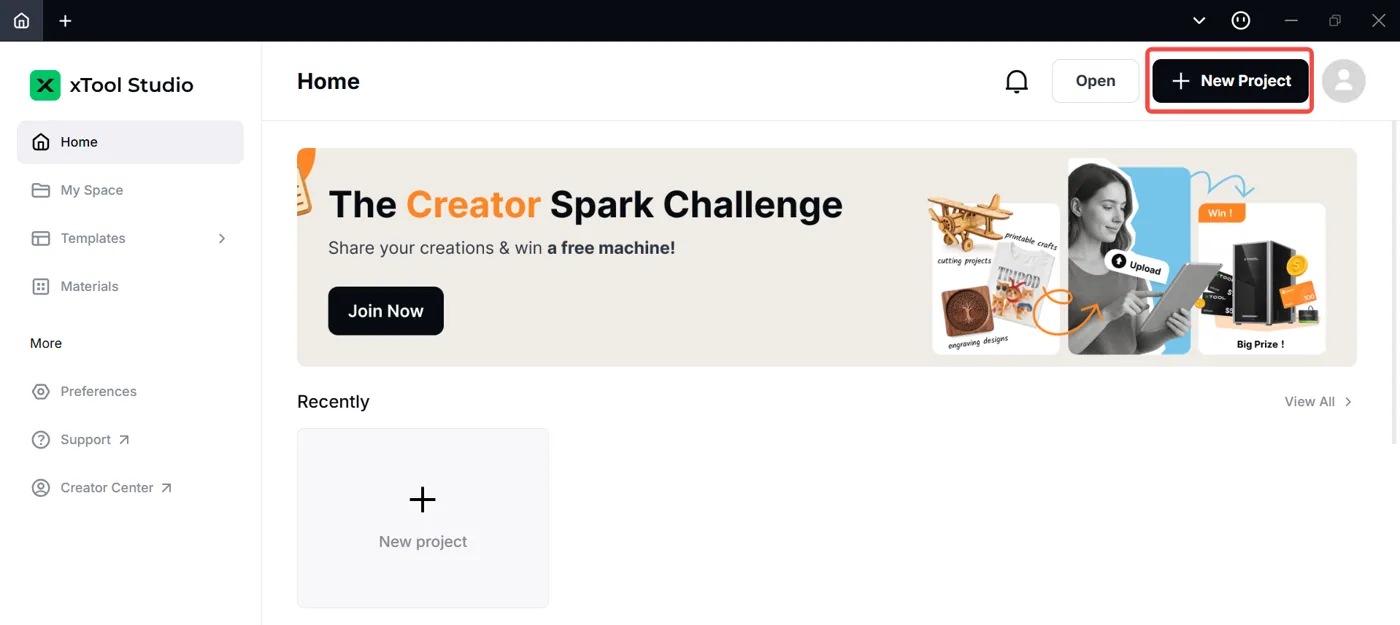

(2) Abre xTool Studio en tu ordenador. En la esquina superior derecha de xTool Studio, haz clic en el botón + Nuevo proyecto.

(3) En la esquina superior derecha de la página de edición del proyecto, haz clic en el icono .

Nota: Si ya has conectado un dispositivo xTool en xTool Studio antes, haz clic en el icono para conectar tu nuevo dispositivo.

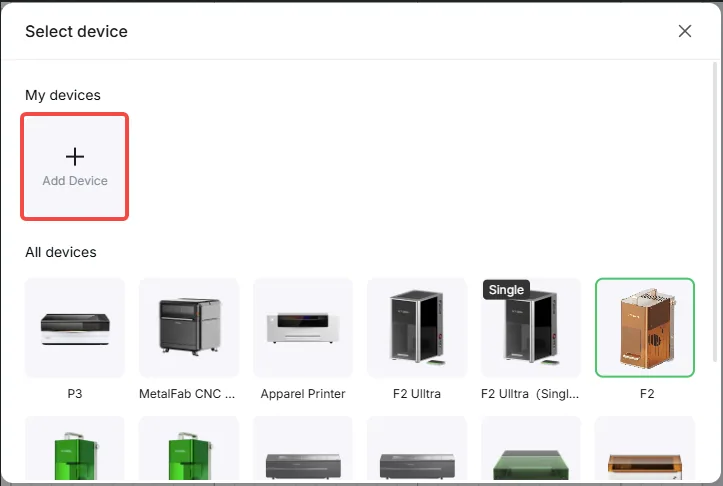

(4) En la ventana emergente, haz clic en + Añadir dispositivo.

(5) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Si quieres conectar tu dispositivo a xTool Studio por Wi-Fi o dirección IP, consulta Conectar la xTool F2 Ultra UV a xTool Studio en el ordenador.

2. Coloca el material

• Si usas el RA3 en modo rodillo, coloca el material entre los dos rodillos.
• Si usas el RA3 en modo mandril de garras, fija el material en las garras.

Advertencia: Para materiales como vidrio, acrílico y superficies muy reflectantes como el acero inoxidable, tras colocar el RA3 y el material en la placa base de la xTool F2 Ultra UV, debes aplicar cinta de carrocero en el punto más alto del material (donde se sitúa el haz láser). De lo contrario, no será posible el enfoque del láser ni la medición de distancia.

3. Selecciona el modo de procesamiento y el nombre del material

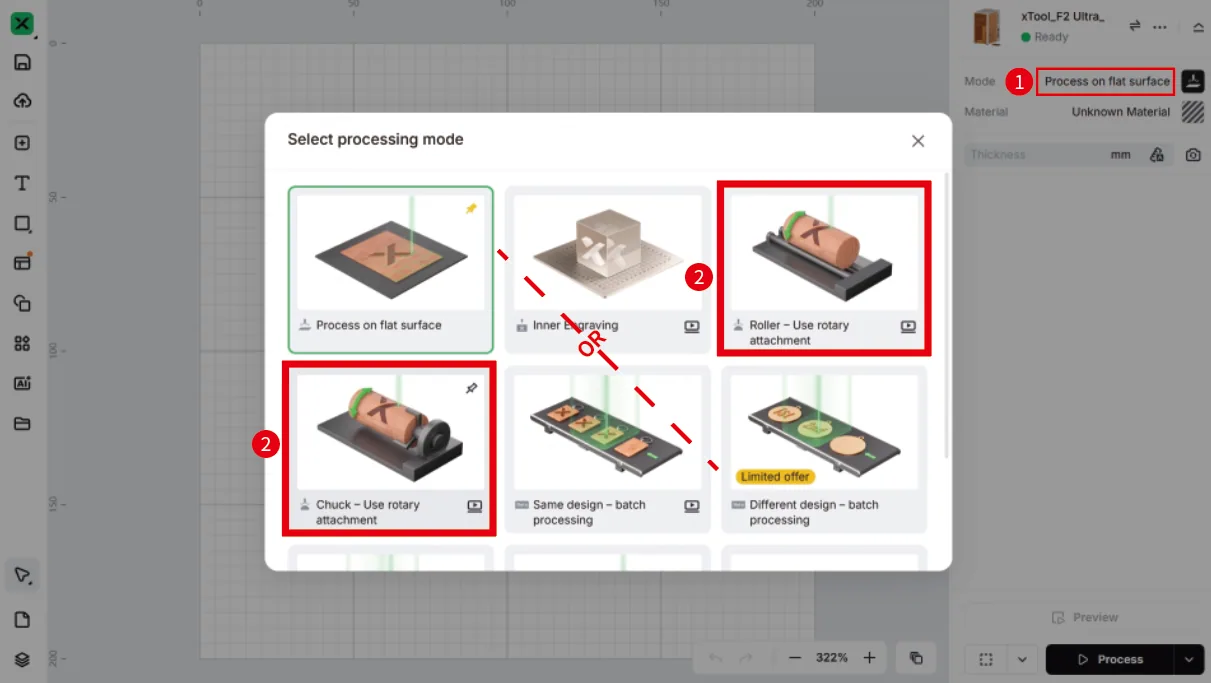

(1) En la esquina superior derecha de xTool Studio, haz clic en el nombre del modo de procesamiento actual y luego selecciona el modo de procesamiento que usas para el RA3.

• Si usas el RA3 en modo rodillo, selecciona Rodillo – Usar accesorio rotativo.
• Si usas el RA3 en modo mandril de garras, selecciona Mandril – Usar accesorio rotativo.

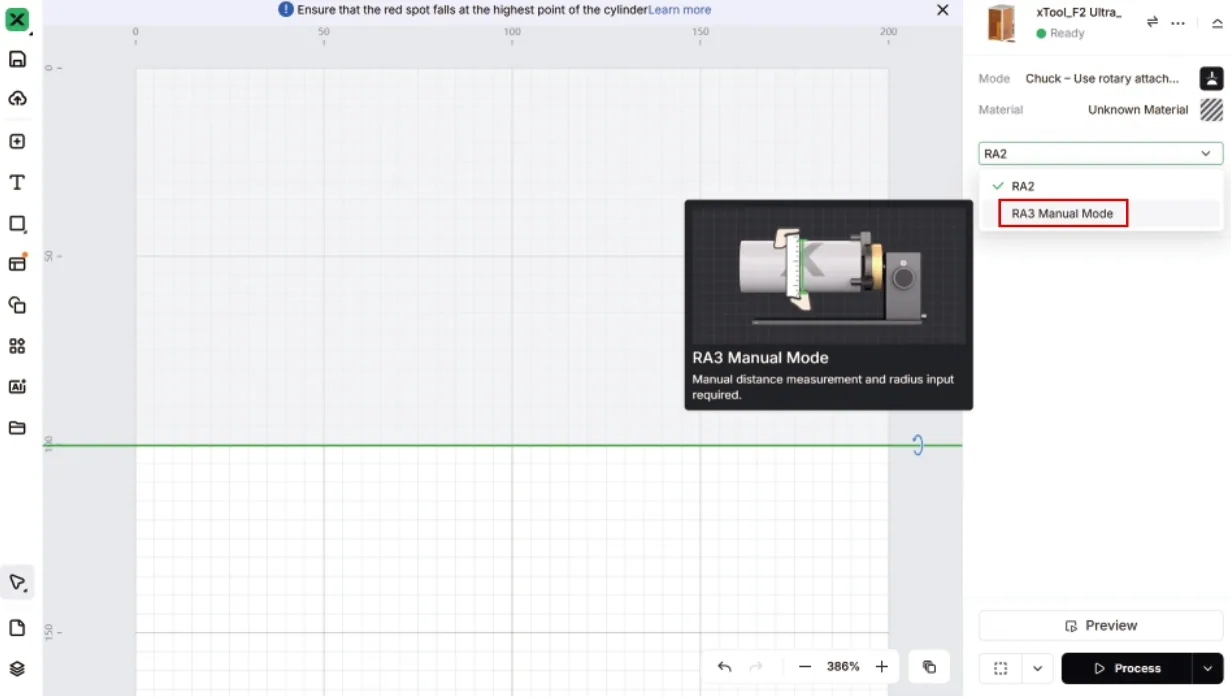

(2) Cambia de RA2 a Modo manual RA3.

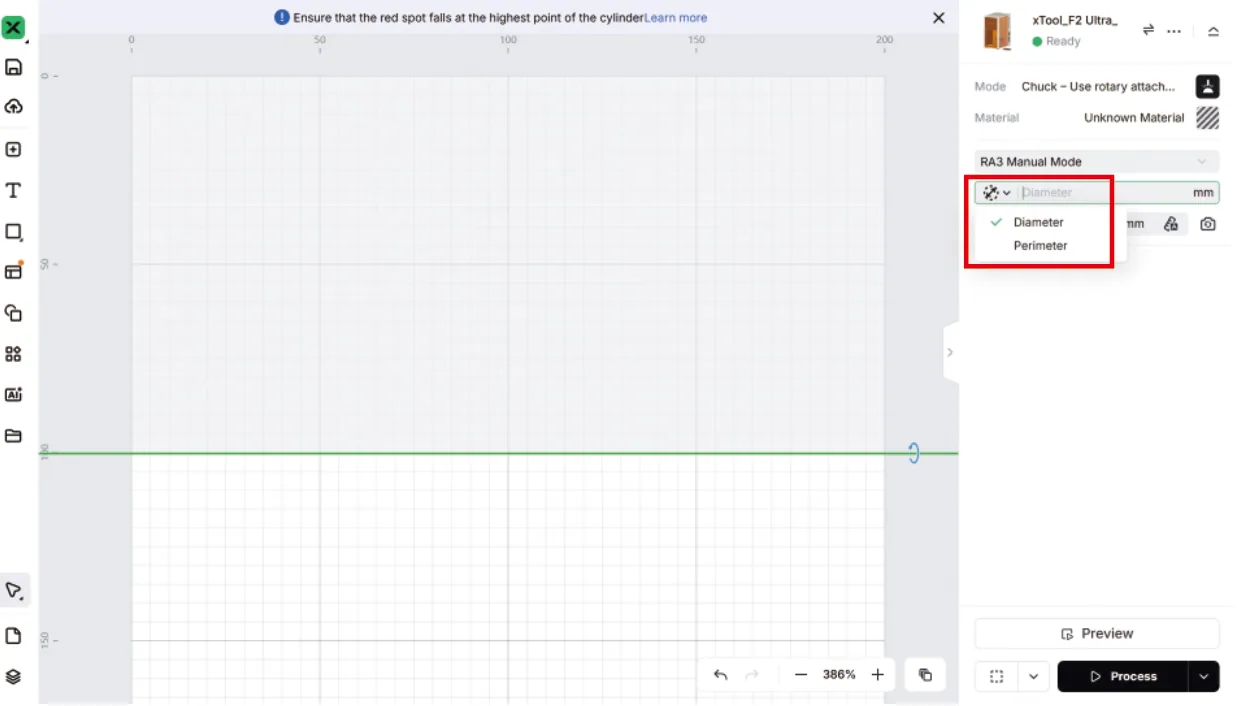

(3) Introduce el Diámetro o el Perímetro del material.

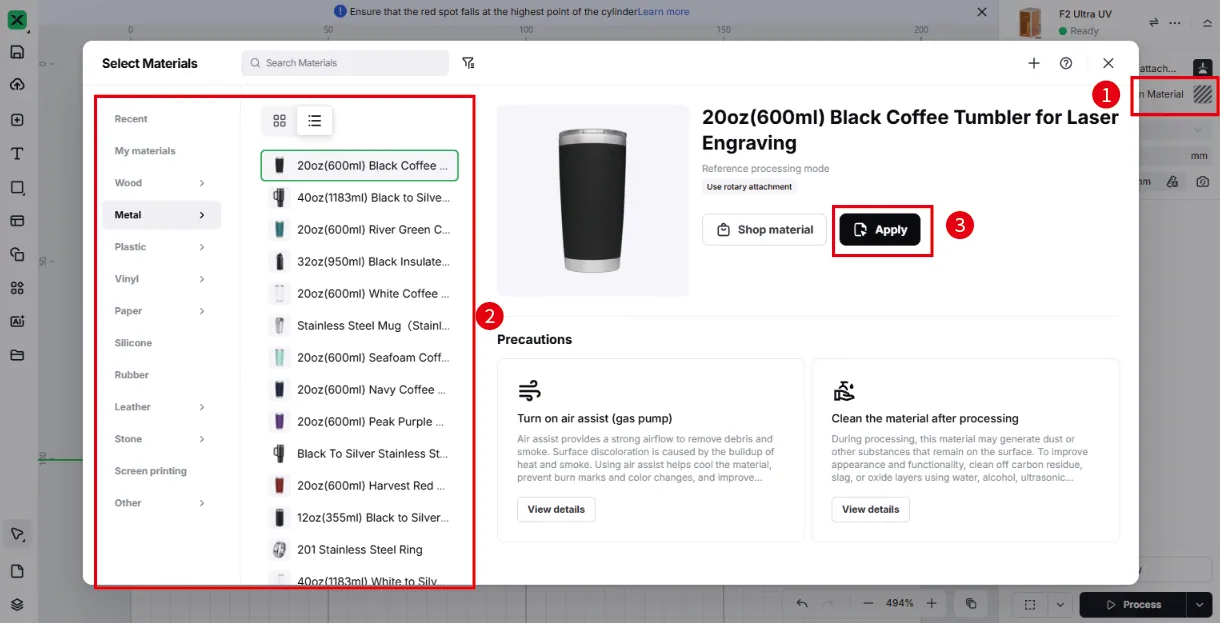

(4) En la esquina superior derecha, haz clic en Material desconocido, selecciona el nombre de tu material y haz clic en Aplicar.

Nota:

Si no encuentras tu material en la lista, puedes dejarlo como Material desconocido y configurar los parámetros manualmente en los pasos posteriores.

Si seleccionas un material de la lista de materiales, el software configurará automáticamente los parámetros para el procesamiento láser. Los ajustes predeterminados se aplican a los materiales de xTool. Puedes ajustar la configuración según tus necesidades.

4. Realiza la captura de fondo y el enfoque del láser

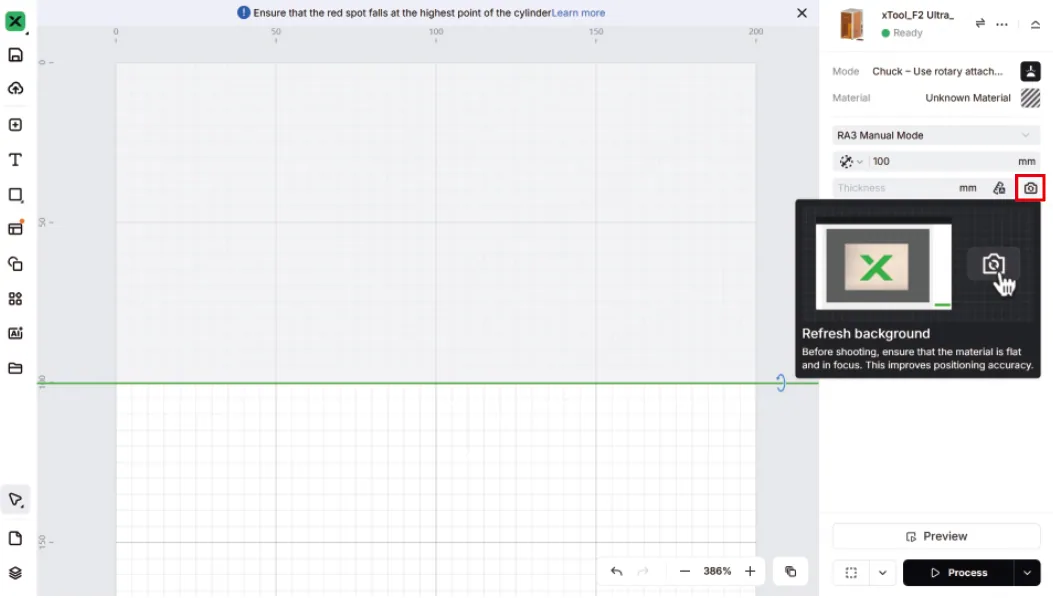

(1) En la esquina superior derecha de xTool Studio, haz clic en el icono Actualizar fondo.

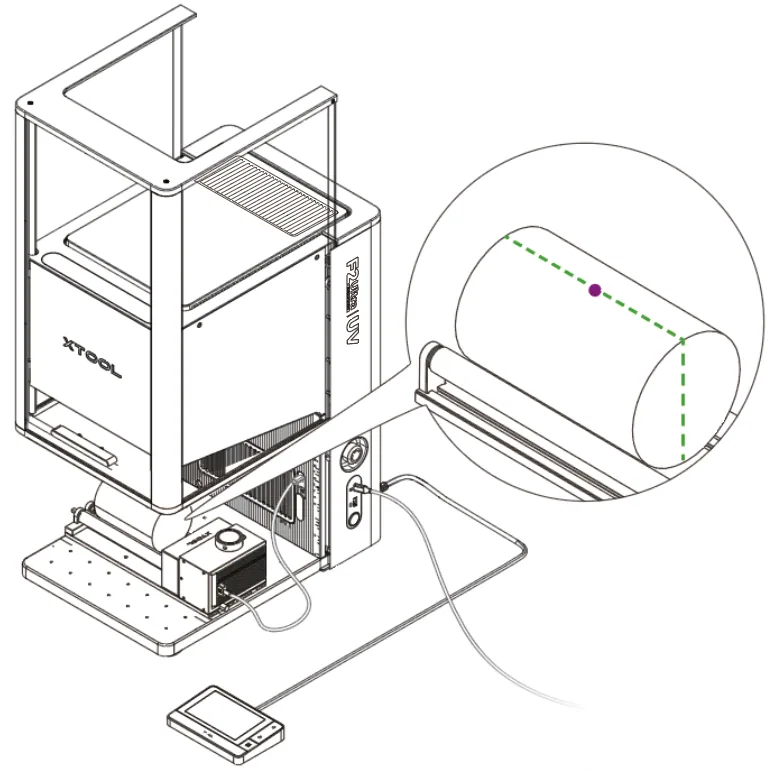

(2) Comprueba si los puntos de luz rojo y azul están ambos en la parte superior del material. Si no es así, sigue los pasos de “Conectar el accesorio rotativo 3 a la xTool F2 Ultra UV” para reajustar la posición del RA3.

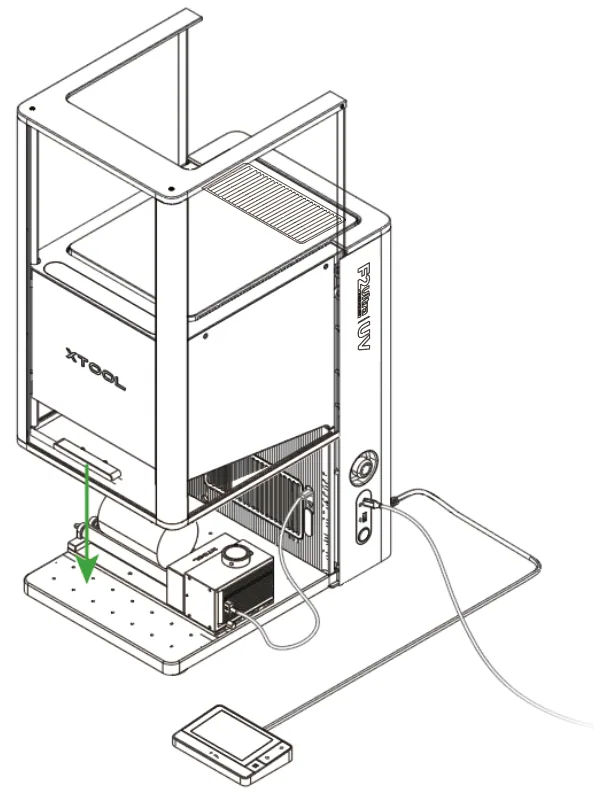

(3) Baja la carcasa protectora tanto como sea posible.

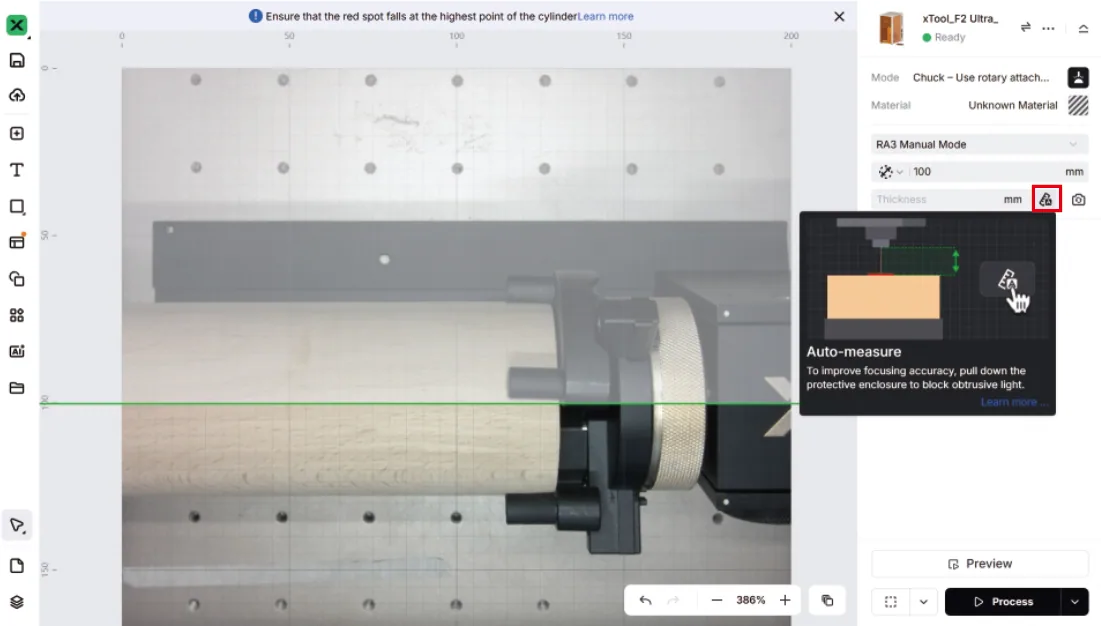

(4) Haz clic en el icono Medición automática. La máquina realiza el autoenfoque.

Sobre el material, los puntos de luz rojo y azul se superponen.

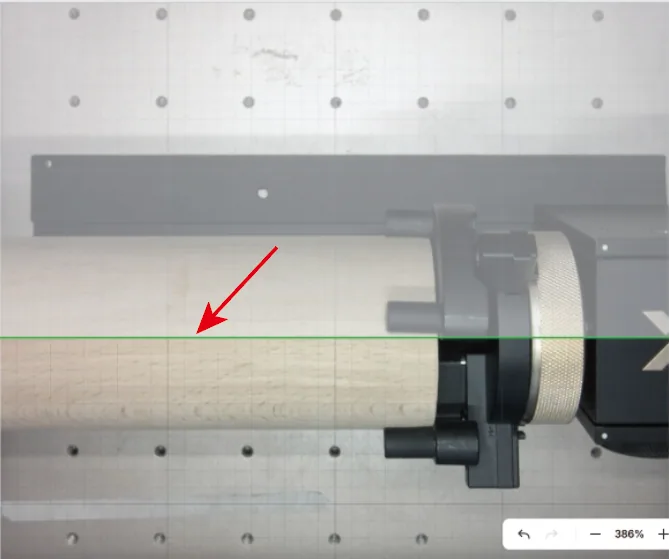

 (5) Arrastra la línea verde para que cruce el centro del material y los puntos azul y rojo.

Nota: La línea verde indica dónde comienza el procesamiento láser.

5. Diseña los objetos de procesamiento

(1) Diseña los objetos de procesamiento en el lienzo por debajo de la línea verde.

Puedes usar las herramientas a la izquierda del lienzo para importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.

Nota: El área gris por encima de la línea verde es un área de no procesamiento. No coloques objetos de procesamiento en esta zona, o los objetos no podrán procesarse.

(2) Selecciona los objetos para seguir editándolos con las herramientas de la cinta superior.

Nota: Para más información sobre cómo usar xTool Studio para diseñar objetos, consulta el Centro de aprendizaje de software.

6. Configura los parámetros y la trayectoria de procesamiento

(1) Selecciona objetos en el lienzo. En el lado derecho de xTool Studio, configura los parámetros de los objetos seleccionados.

Nota:

1. Necesitas configurar los parámetros de cada objeto. Un objeto omitido puede no procesarse.

2. Los parámetros que se pueden configurar para objetos de mapa de bits y objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.

3. Para más información sobre los parámetros de procesamiento, consulta Parámetros de procesamiento para la xTool F2 Ultra UV (matriz de pruebas).

(2) En la esquina inferior derecha de xTool Studio, haz clic en el icono para configurar la trayectoria de procesamiento.

Evadir humo: Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para el marcado en materiales como madera y cartón corrugado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces láser e interferir en el procesamiento.

Trayectoria de procesamiento:

• Planificación automática: xTool Studio planifica automáticamente la trayectoria de procesamiento mediante algoritmos inteligentes.
• Definición por el usuario: xTool Studio planifica la trayectoria de procesamiento según tus ajustes.

7. Previsualiza el área de procesamiento

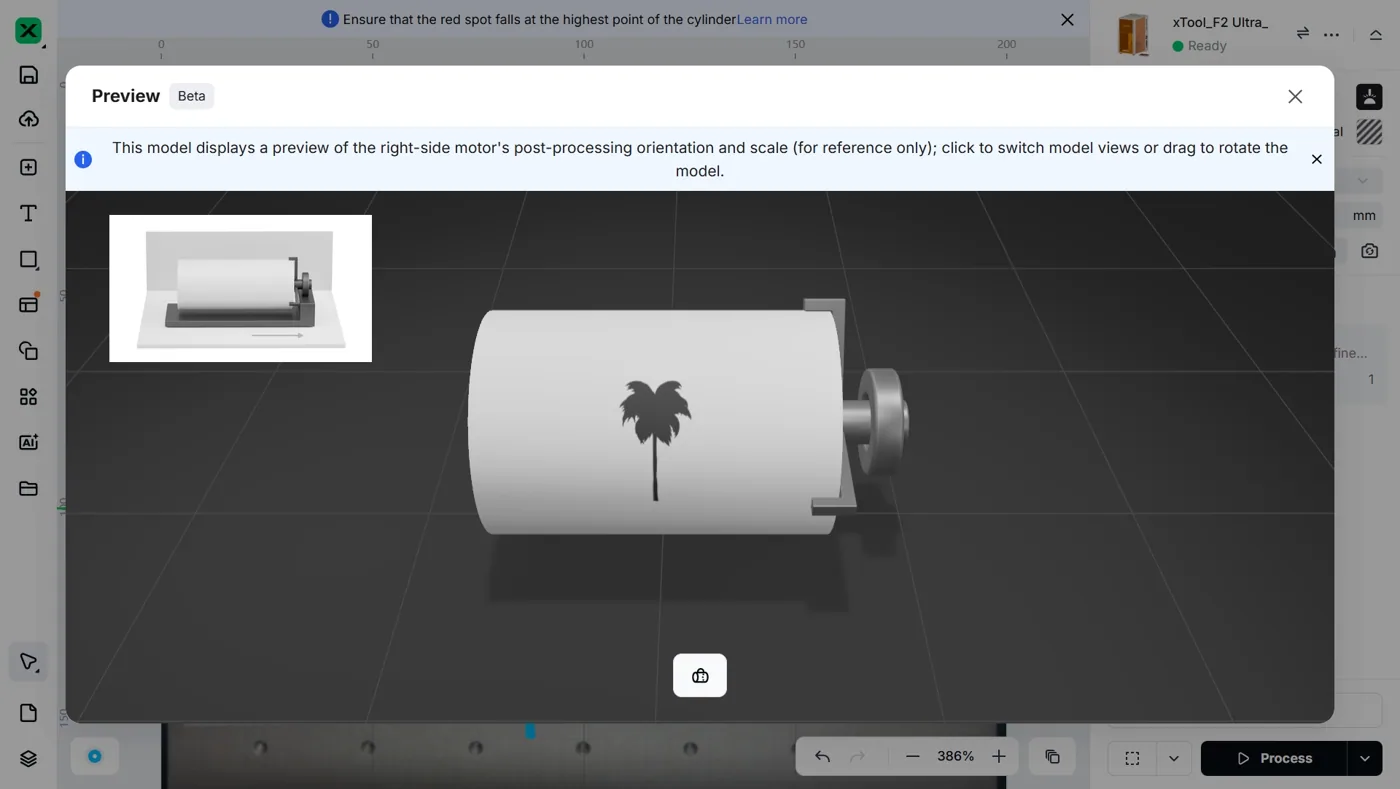

• Puedes previsualizar el área de procesamiento sobre el material haciendo clic en el botón Vista previa .

• También puedes previsualizar el área de procesamiento sobre el material mediante el encuadre (framing). El encuadre consiste en escanear con el láser el área de procesamiento sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono  junto al botón de encuadre para configurar los ajustes de encuadre.

(2) Haz clic en el botón de encuadre del software. Los haces láser escanearán el área de procesamiento sobre el material.

Nota: Si el área de procesamiento no es la ideal, ajusta las posiciones de los objetos en el software, y el área de escaneo sobre el material cambiará en consecuencia en tiempo real.

Para detener el encuadre, haz clic de nuevo en el botón de encuadre.

8. Inicia el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Procesar.

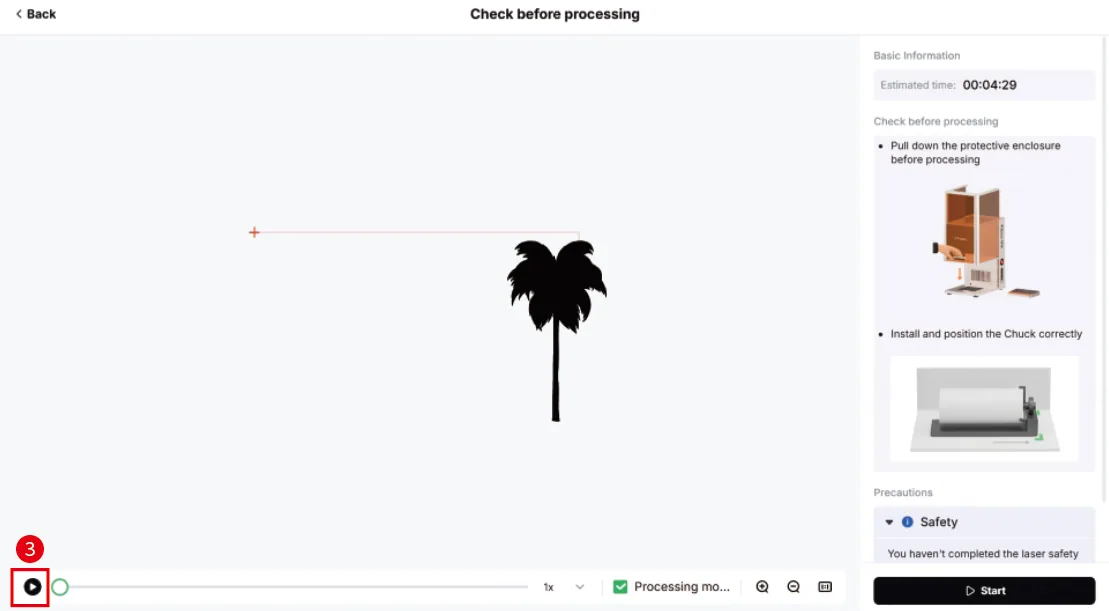

(2) Sigue las notas de la derecha para comprobar si tu F2 Ultra UV y el RA3 están listos.

Abajo, haz clic en Previsualizar trayectoria de procesamiento y luego haz clic en el icono para comprobar la trayectoria de procesamiento.

(3) Ponte unas gafas de protección que puedan bloquear haces láser de longitudes de onda de 355 ± 5 nm.

Nota: Si compras las gafas en nuestra web, asegúrate de seleccionar este par específico.

Nota:

Cuando la xTool F2 Ultra UV se usa con el accesorio rotativo, es posible que su carcasa protectora no quede totalmente cerrada. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.

Las gafas de protección no se incluyen con la xTool F2 Ultra UV ni con el RA3. Cómpralas por separado.

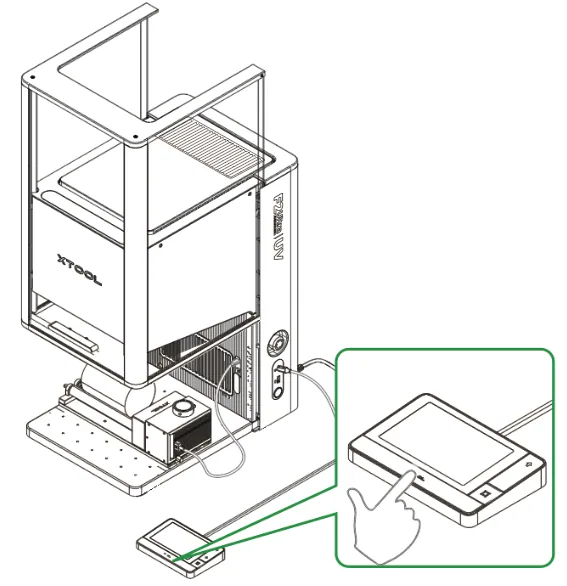

(4) En la esquina inferior derecha del software, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón Start/Stop de XTOOL en el controlador de pantalla táctil para iniciar el procesamiento.
