P: ¿Por qué no se puede grabar el interior de la bola de cristal directamente?

R: (1) Efecto de lente esférica: la propia bola de cristal actúa como una lente, alterando el ángulo de incidencia del láser y la posición del foco, lo que provoca una distorsión focal. (2) Cambio del índice de refracción: cuando el láser atraviesa la bola, se produce aberración esférica, lo que hace que el foco se estire adoptando una forma elipsoidal en lugar de un único punto, afectando a la precisión del grabado. Esto es especialmente pronunciado con ángulos de incidencia grandes. (3) Trayectoria de la luz incidente compleja: el índice de refracción varía en los distintos puntos de incidencia, lo que obliga al software a compensar la distancia focal en tiempo real; de lo contrario, las posiciones de los puntos se desplazarán.

P: ¿Cómo se debe grabar el interior de una bola de cristal?

R: A continuación encontrarás nuestra guía oficial para el grabado interior de bolas de cristal. Sigue estos pasos para grabar con éxito tu bola de cristal. Puedes adquirir nuestro Kit de grabado interior de bola de cristal K9 (haz clic aquí para comprarlo) y seguir los pasos siguientes para completar tu primer proyecto de grabado de bola de cristal. También puedes ver este vídeo.

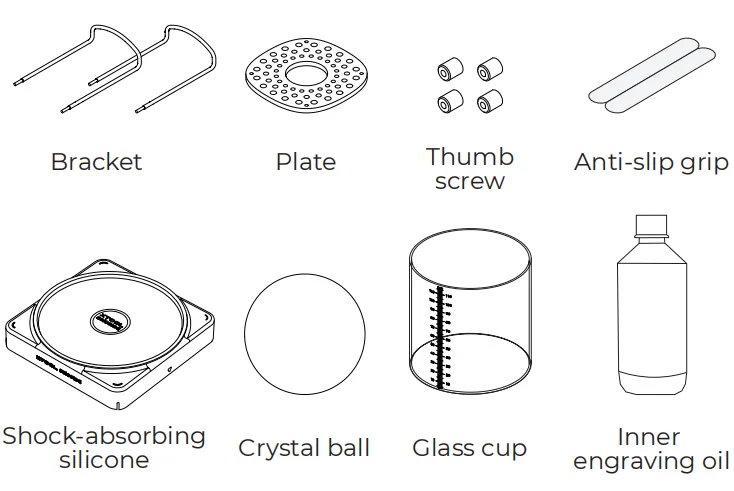

El Kit de grabado interior de bola de cristal K9 incluye (entre otros) los siguientes elementos:

Haz clic en los siguientes enlaces para comprar los elementos correspondientes:

1. Utillaje de grabado interior para bola de cristal

2. Bola de cristal K9

3. Aceite para grabado interior

4. Soporte de exposición LED para bola de cristal

Nota: si no compras ni utilizas nuestro Kit de grabado interior de bola de cristal K9, haz clic aquí para conocer las preparaciones necesarias.

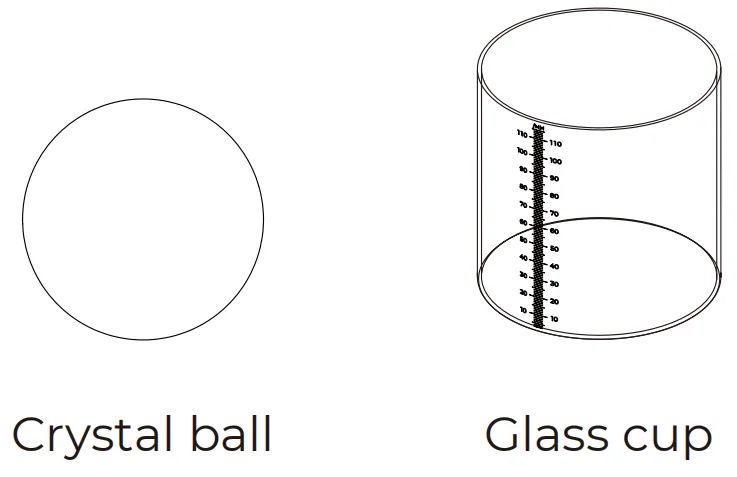

Paso 1: Saca y limpia la bola de cristal y el vaso de vidrio.

Recuerda ponerte guantes y evitar dejar huellas u otras marcas en la superficie de la bola de cristal, ya que esto podría afectar a la calidad del grabado interior.

El vaso de vidrio suministrado está diseñado para alojar bolas de cristal con diámetros comprendidos entre 60 mm y 100 mm.

Paso 2: Si utilizas tu propia bola de cristal, mide su diámetro para asegurarte de que se encuentra dentro del rango de 60 mm a 100 mm.

Nota: el diámetro de la bola de cristal suministrada es de 80 mm. Si utilizas otras bolas de cristal, mide el diámetro de la bola, ya que ese diámetro se introducirá más adelante en xTool Studio.

Paso 3: Prepara la base para sujetar la bola de cristal.

Inserta los dos soportes en los cuatro orificios de los bordes de la placa y, a continuación, aprieta los cuatro tornillos de mano para fijar la base.

Nota: las láminas protectoras de ambos lados de la placa se pueden retirar.

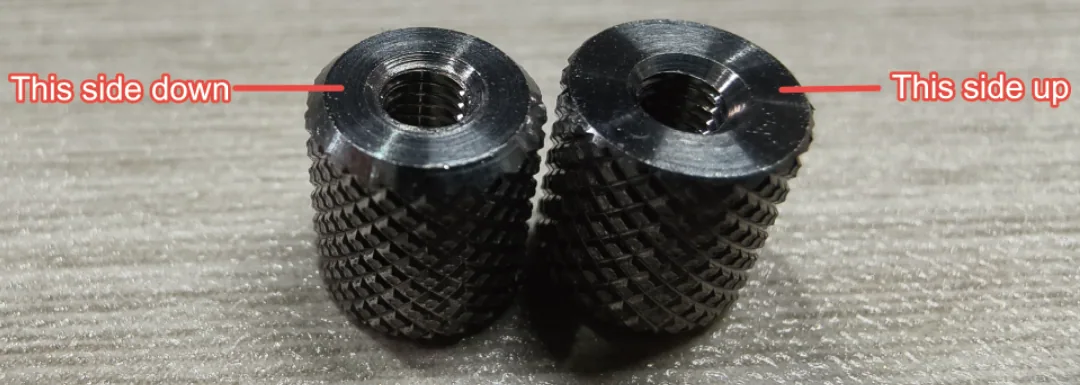

Nota: la orientación de instalación recomendada de los tornillos de mano es la que se muestra a continuación.

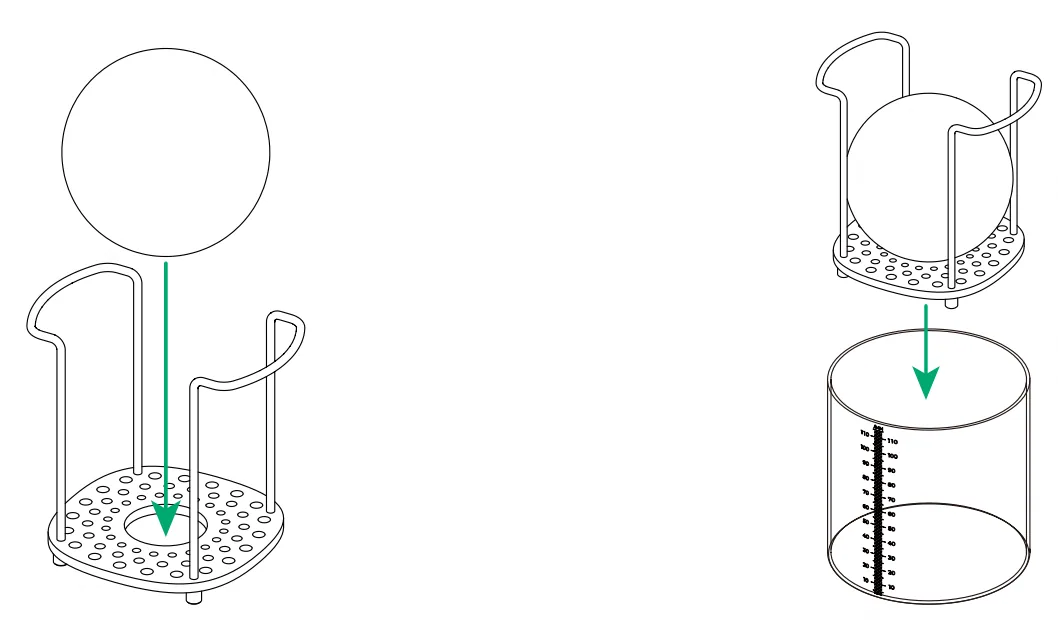

Paso 4: Coloca la bola de cristal y el soporte que la sujeta en su posición.

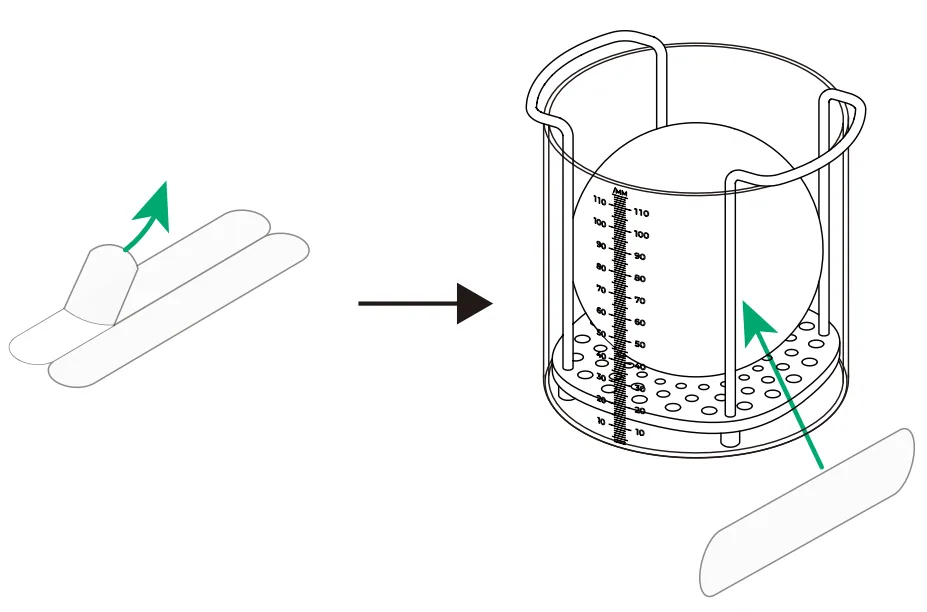

Paso 5: Retira el protector del agarre antideslizante y pégalo en la superficie del vaso de vidrio.

Nota: pega el agarre antideslizante en las zonas que tocarás al retirar el vaso tras completar el grabado interior.

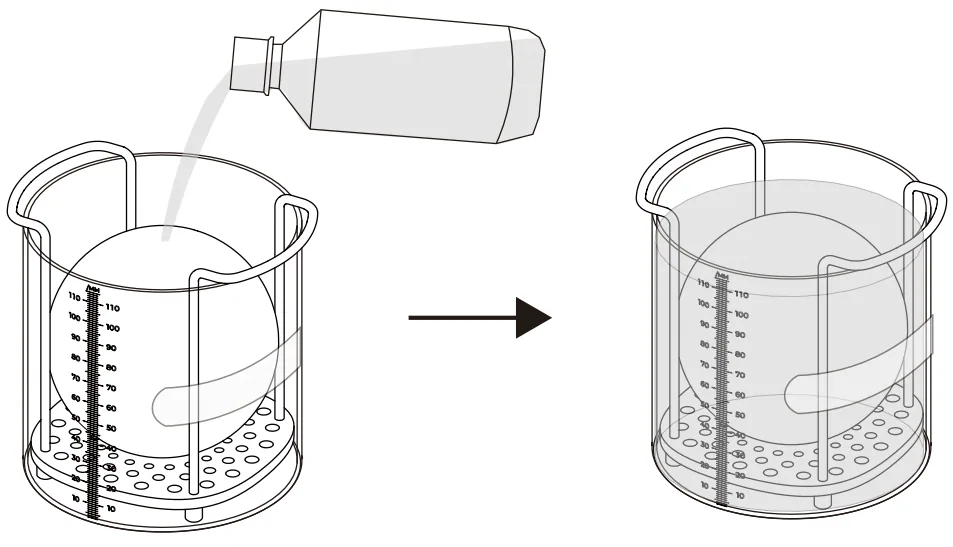

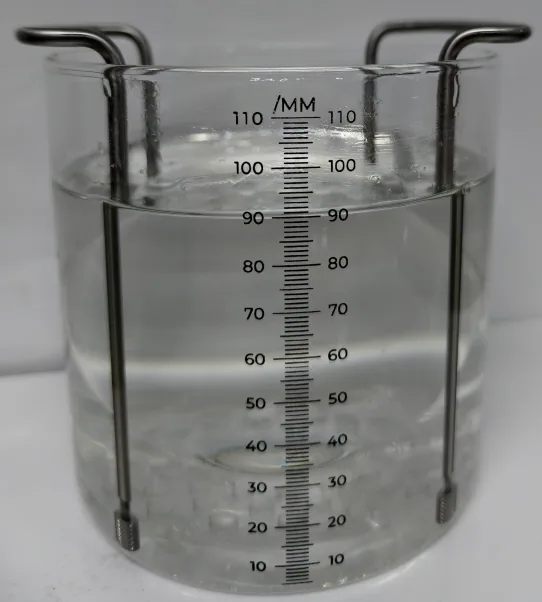

Paso 6: Vierte el aceite de grabado interior en el vaso de vidrio.

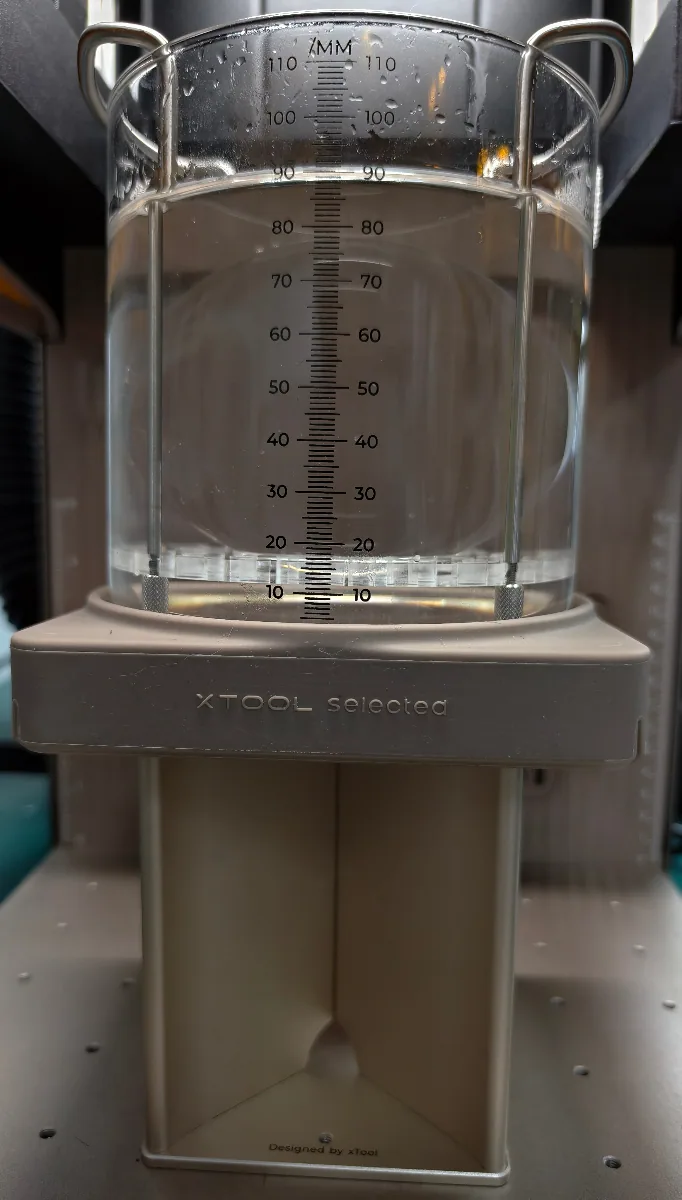

Asegúrate de que la bola de cristal quede totalmente sumergida en el aceite de grabado interior y de que el nivel del aceite quede 2 mm por encima de la bola de cristal.

Si compras y utilizas nuestro Kit de grabado interior de bola de cristal K9, la altura del aceite de grabado interior será de aproximadamente 90 mm.

El aceite de grabado interior debe tener las siguientes características: un índice de refracción próximo al del vidrio, alta transmitancia, propiedades no tóxicas e inocuas, y facilidad de manejo. En función del índice de refracción, la glicerina, la parafina líquida y el alcohol bencílico (ligeramente tóxico) son opciones adecuadas como aceite de grabado interior. Los índices de refracción de la glicerina, la parafina líquida y el alcohol bencílico son de 1,473, 1,467-1,478 y 1,538, respectivamente.

Paso 7: Pulsa el botón de encendido para apagar la F2 Ultra UV.

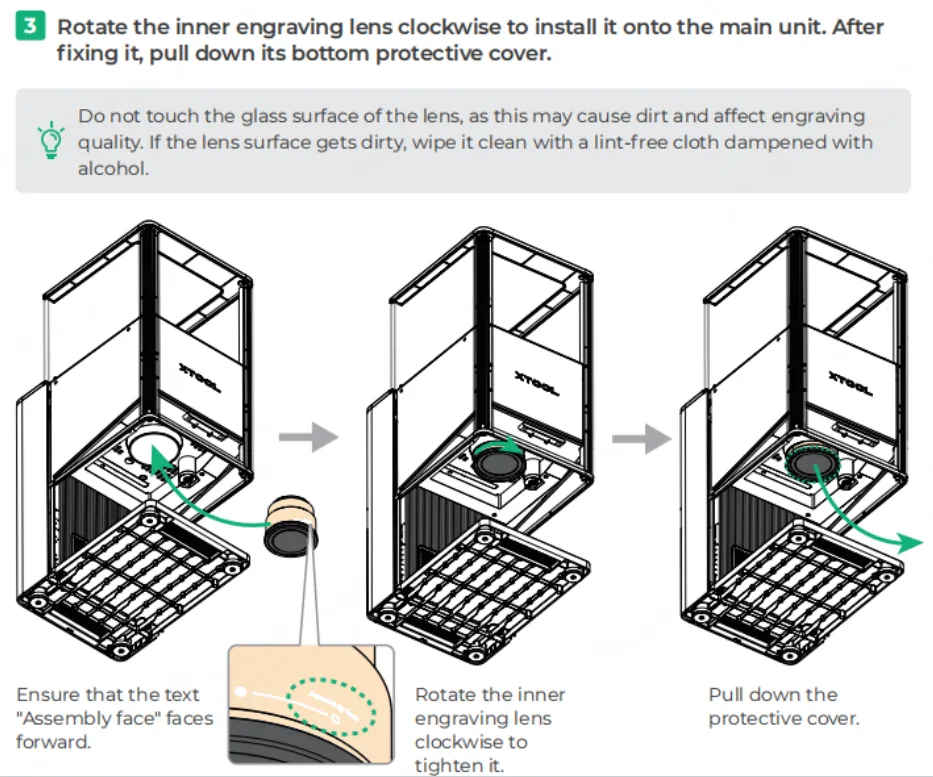

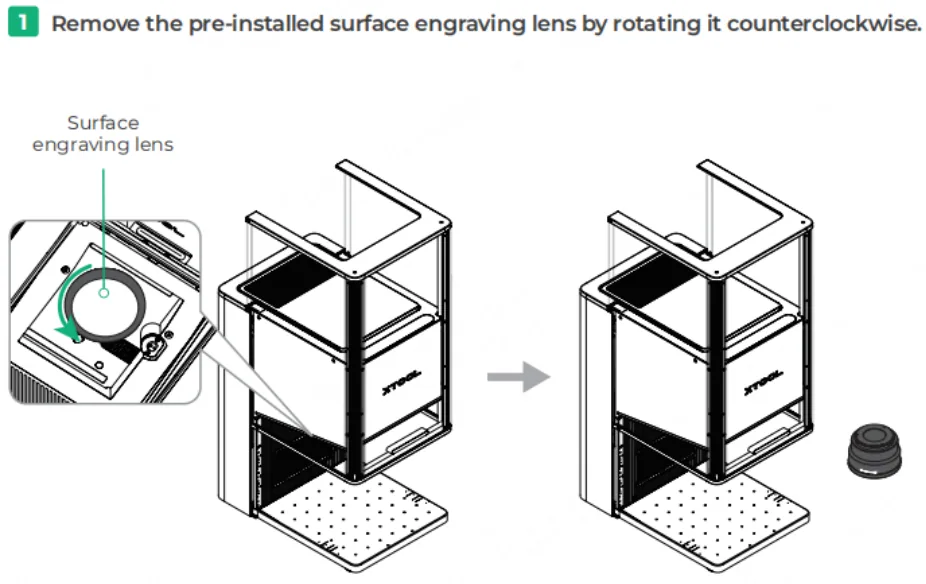

Paso 8: Sustituye la lente de campo.

Nota: la lente de grabado interior está disponible en varias versiones de color, y el color exacto depende del producto que recibas.

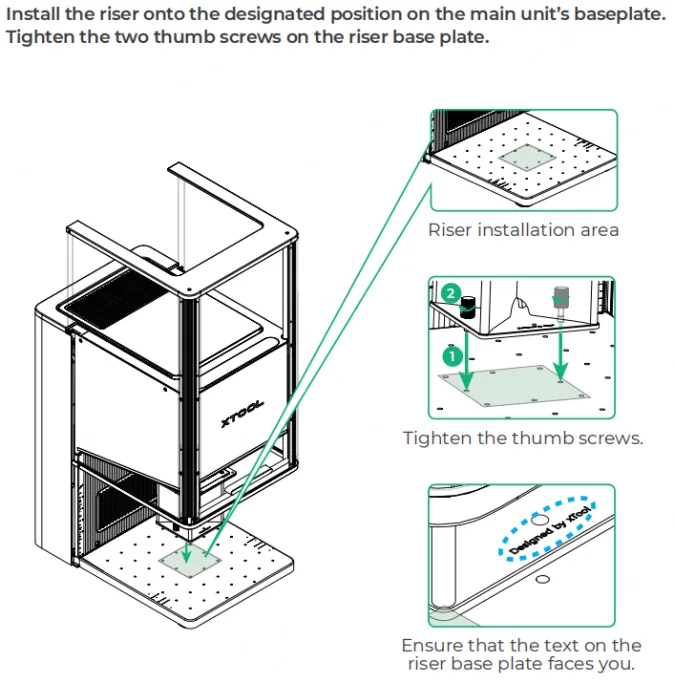

Paso 9: Instala el elevador sobre la placa base de la F2 Ultra UV.

Nota: el elevador puede ayudar a calibrar el láser del equipo y a determinar la posición para el modelado en el software.

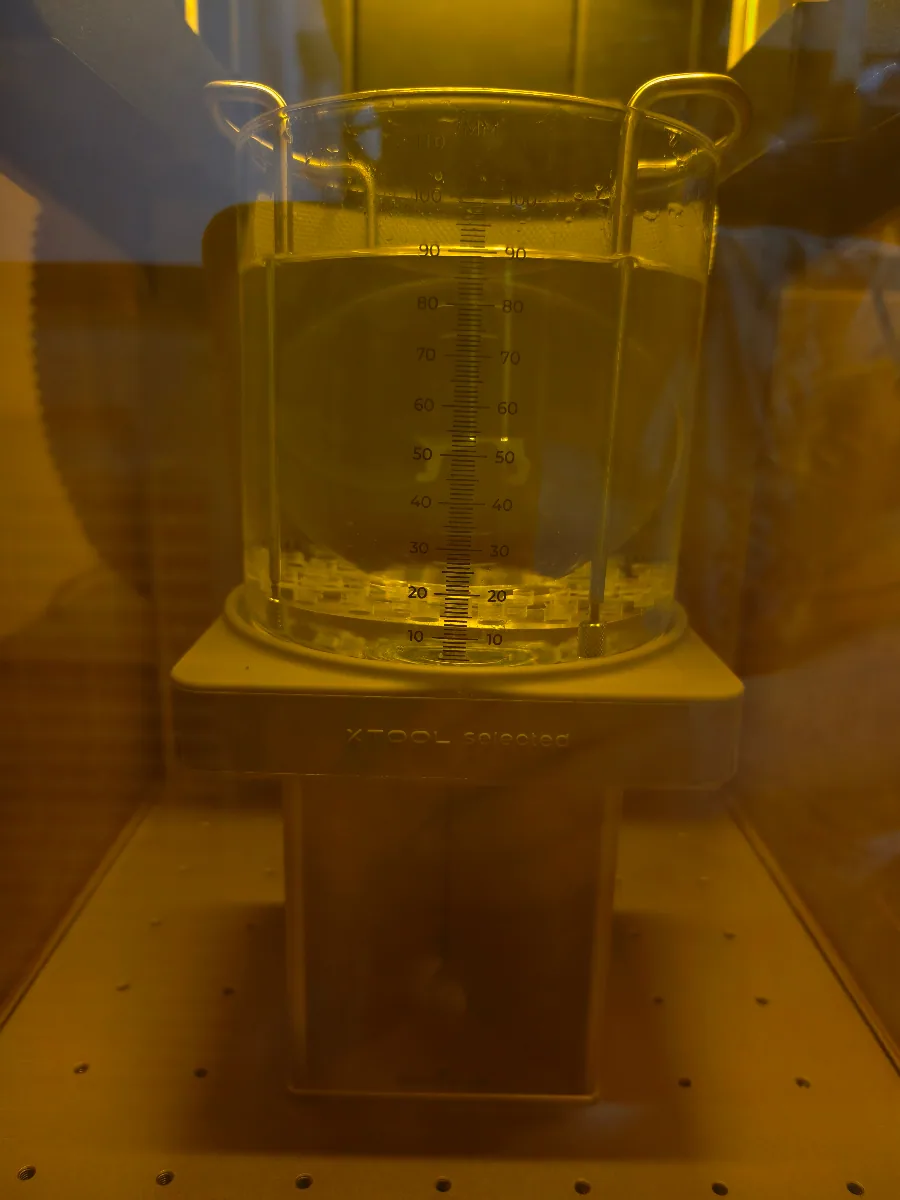

Paso 10: Coloca el vaso de vidrio con el aceite de grabado interior, la bola de cristal y su base sobre el elevador, en el centro de la placa superior del elevador.

Nota: antes de colocar el vaso de vidrio sobre la placa superior del elevador, comprueba si hay burbujas en el aceite de grabado interior por encima de la bola de cristal. Si hay burbujas, deja reposar el aceite de grabado interior unos minutos hasta que las burbujas desaparezcan antes de colocar el vaso; de lo contrario, podría verse comprometida la calidad del grabado.

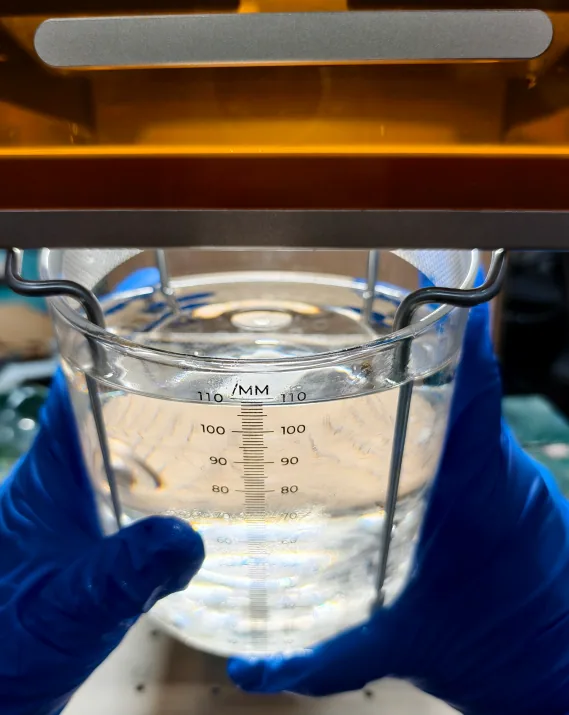

Nota: al colocar el vaso de vidrio sobre el elevador, inclínalo hacia ti como se muestra en la foto. Manipúlalo despacio, ya que el aceite de grabado interior podría derramarse si lo inclinas demasiado rápido.

Paso 11: Levanta el vaso de vidrio y coloca la silicona amortiguadora entre este y la placa superior del elevador.

Nota: alinea las cuatro esquinas de la silicona amortiguadora con la placa superior del elevador y, a continuación, coloca el vaso de vidrio en el centro de la silicona amortiguadora.

Para evitar que el aceite de grabado interior se agite durante el proceso de grabado y afecte a los resultados, intenta realizar el trabajo sobre una mesa estable.

Paso 12: Pulsa el botón de encendido para encender la F2 Ultra UV.

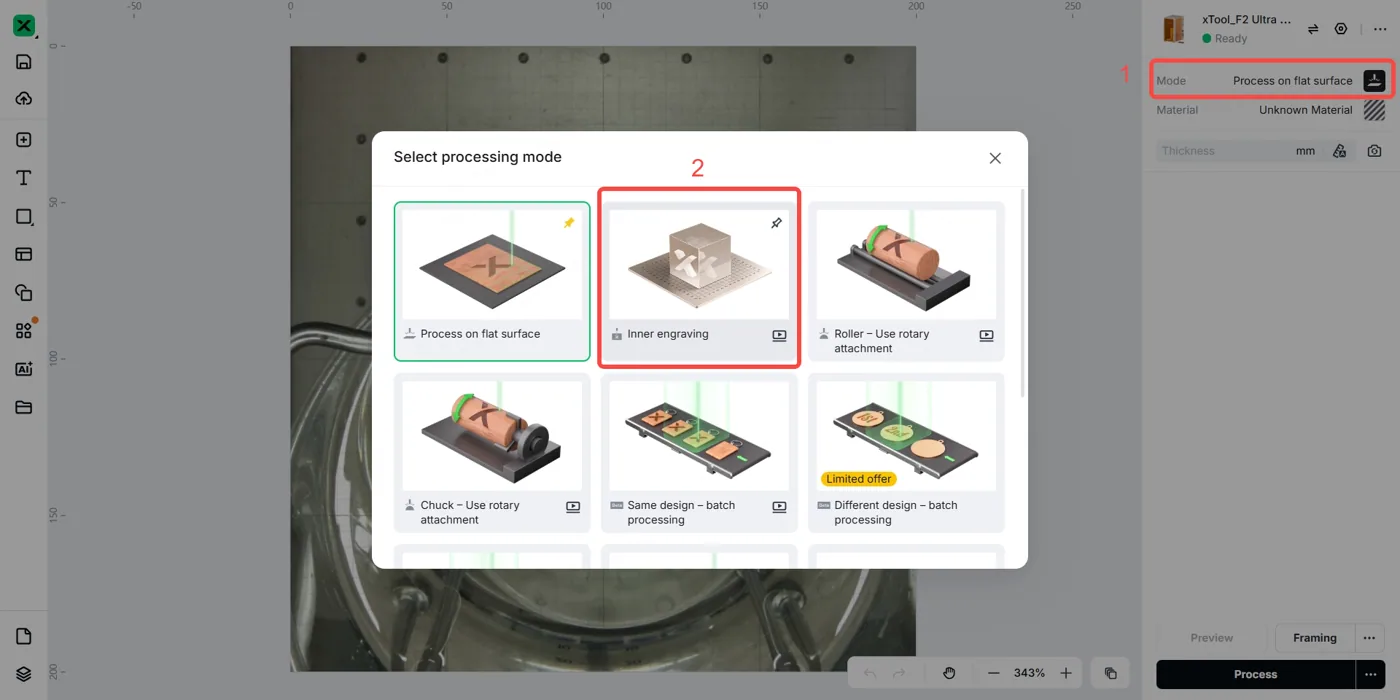

Paso 13: Abre xTool Studio, haz clic en “+ Nuevo proyecto”, conecta tu F2 Ultra UV en el software y establece el modo en “Grabado interior”.

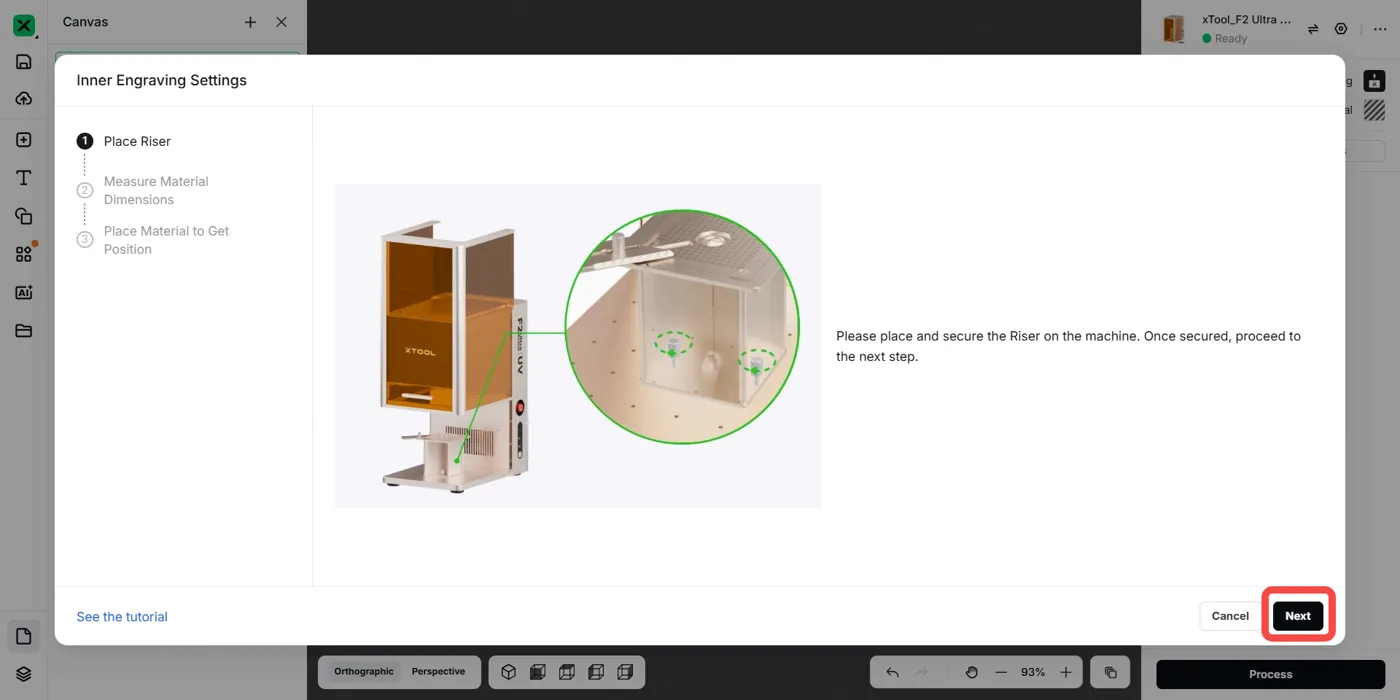

Paso 14: Asegúrate de que el elevador esté fijado a la placa base de la F2 Ultra UV con los dos tornillos de mano y, a continuación, haz clic en “Siguiente”.

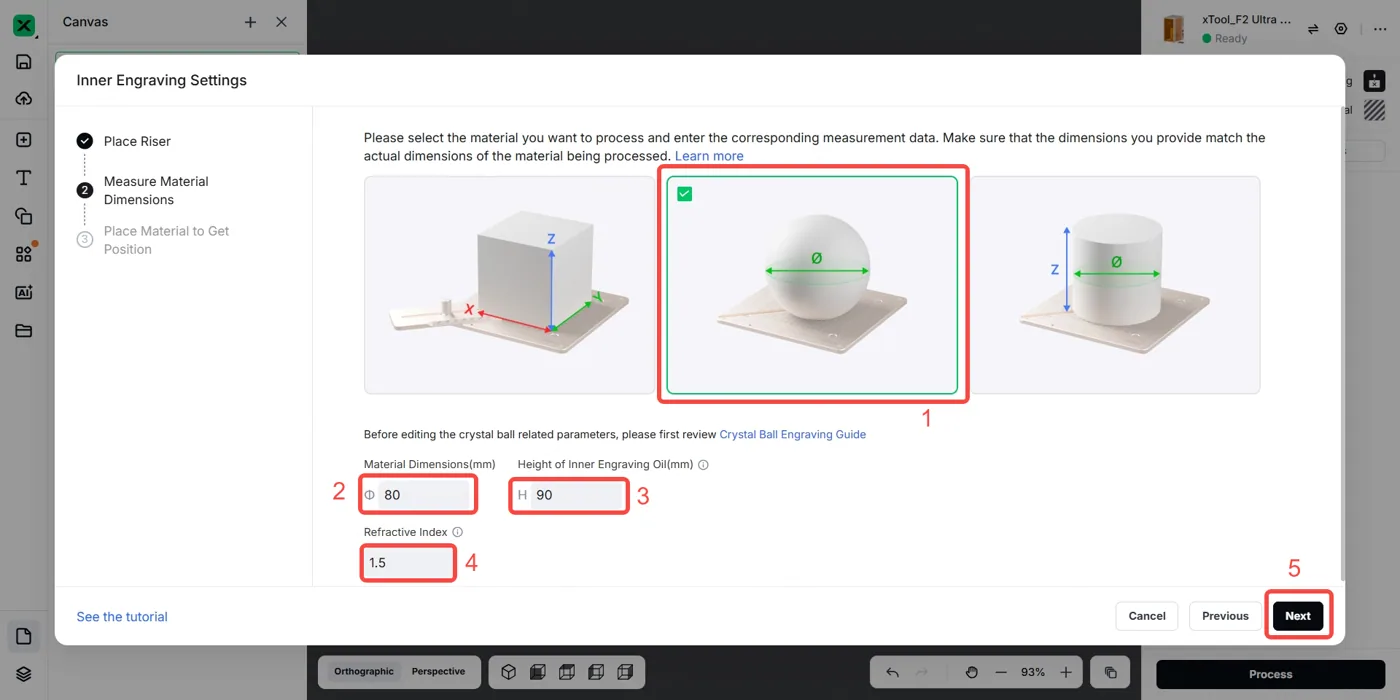

Paso 15: Selecciona la forma esférica y, a continuación, introduce el diámetro de la bola de cristal y la altura del aceite de grabado interior. Después, introduce el índice de refracción y haz clic en “Siguiente”.

Nota: mantén el valor predeterminado de 1,5 para el índice de refracción si utilizas la bola de cristal que suministramos.

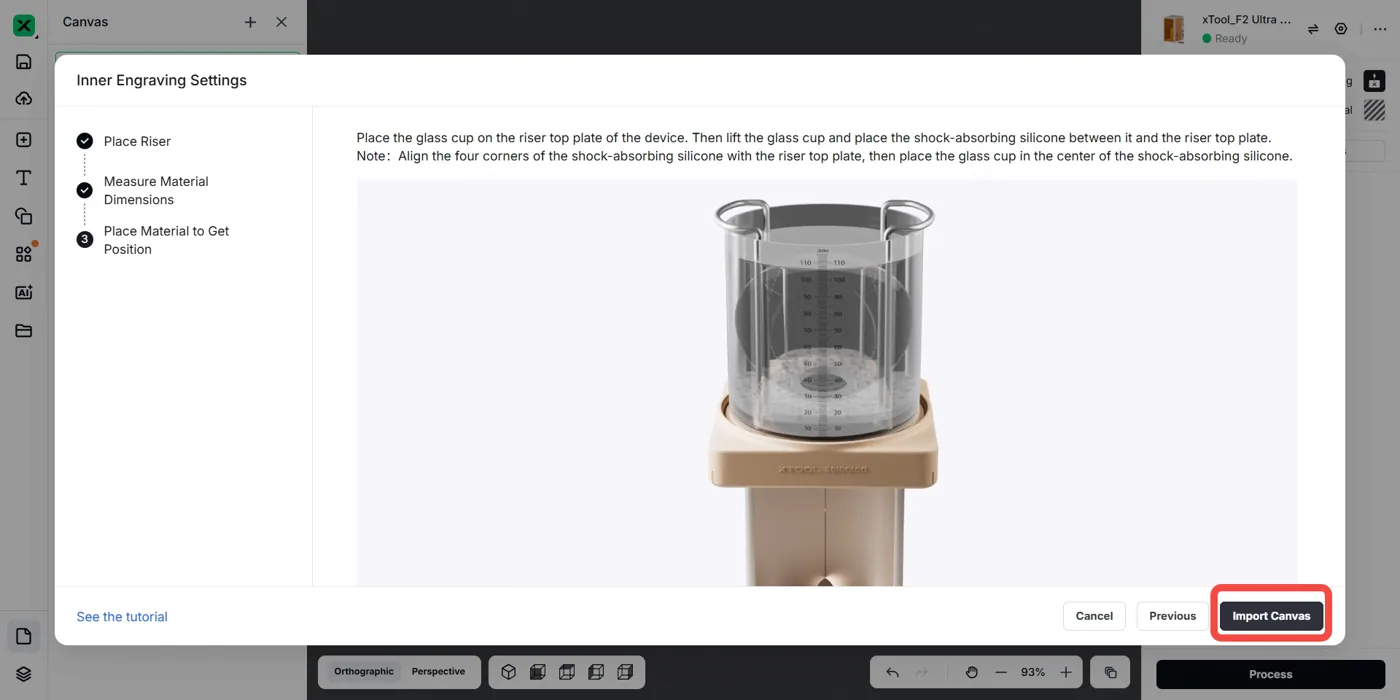

Paso 16: Haz clic en “Importar lienzo”.

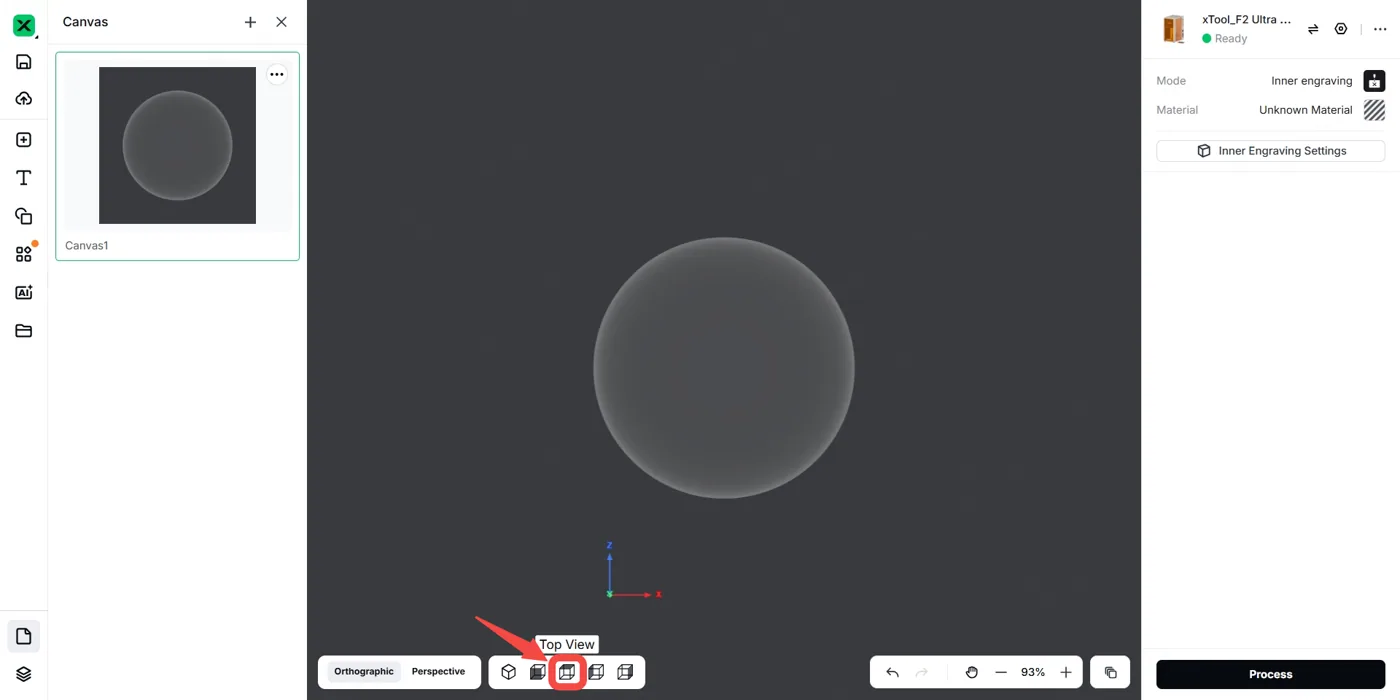

Paso 17: Haz clic en el icono “Vista superior” que indica la flecha. Esto mostrará la posición de la bola de cristal respecto a la placa superior del elevador.

Paso 18: Haz clic en el icono “AImake” que indica la flecha.

Paso 19: Haz clic en el icono “Elegir el modo” que indica la flecha.

Paso 20: Haz clic en “Generación 3D”.

Paso 21: Haz clic en “Modelado 3D”. A continuación, elige un estilo.

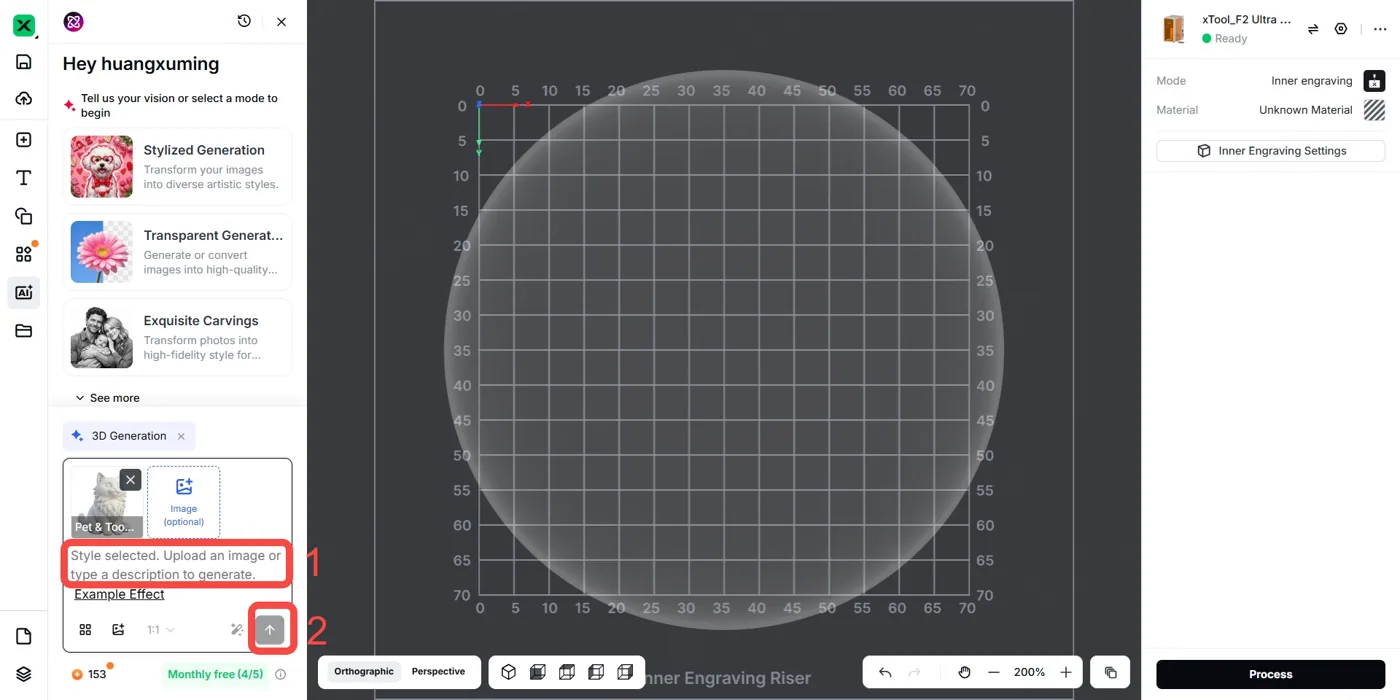

Paso 22: Introduce un prompt, como “Genera un modelo 3D de un perro”. A continuación, haz clic en la flecha hacia arriba.

Nota: se recomienda incluir “modelo 3D” en el prompt.

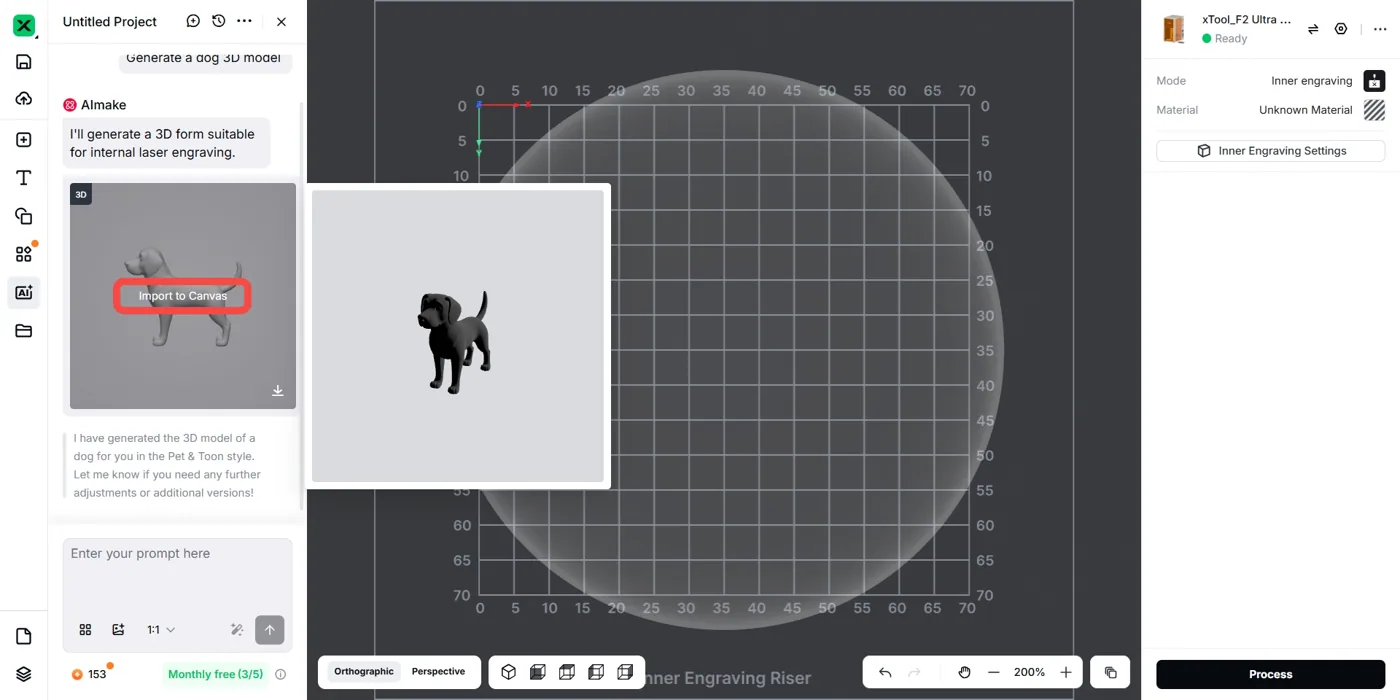

Paso 23: Espera a que se cree el modelo 3D. Una vez creado el modelo 3D, haz clic en él y haz clic en “Importar al lienzo”.

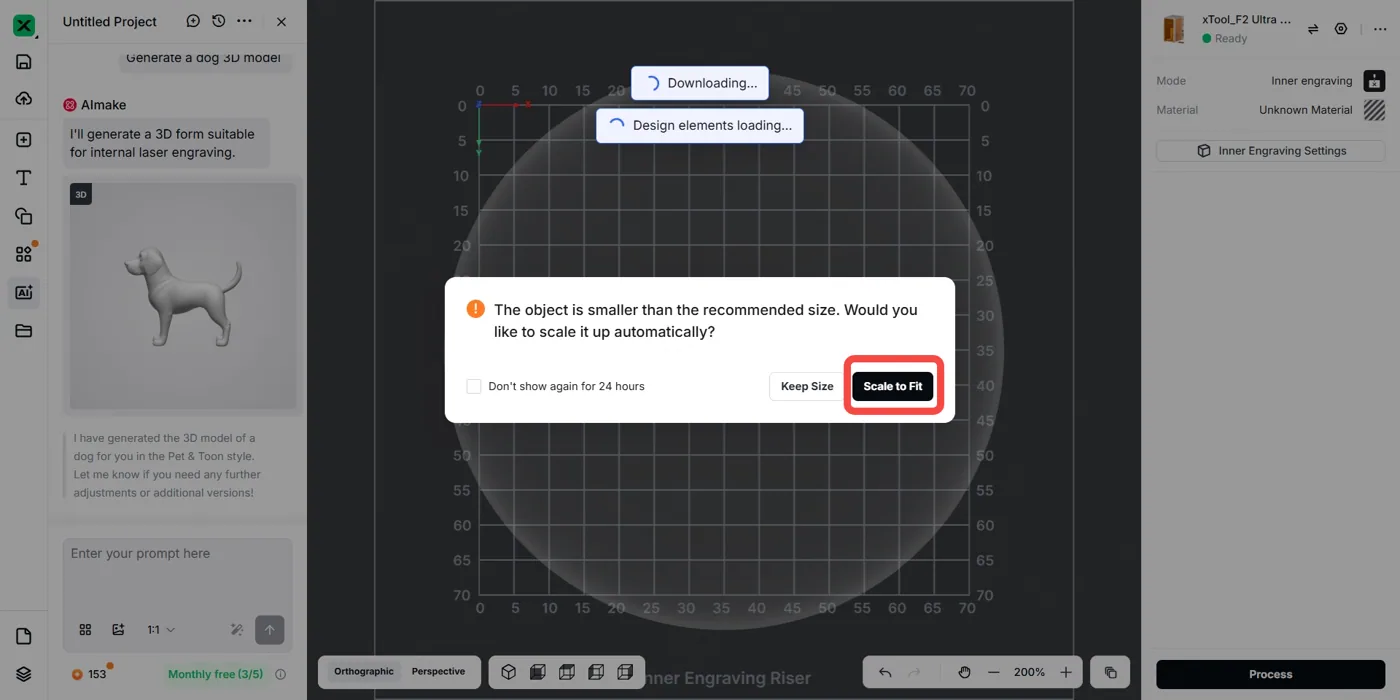

Paso 24: Haz clic en “Escalar para ajustar” para ajustar el tamaño del modelo 3D.

Paso 25: Haz clic en el icono “Vista isométrica” para mostrar la siguiente vista.

Paso 26: Haz clic en el perro y ajusta el valor del eje X, del eje Y o del eje Z para establecer su tamaño.

Para mantener la proporción del perro, establece únicamente el valor máximo de entre los valores de los ejes X, Y y Z. Se recomienda que este valor máximo sea inferior a la mitad del diámetro de la bola de cristal, es decir, inferior a 40 mm. Si el valor máximo se establece demasiado alto, es posible que algunas partes del perro no se graben en la bola de cristal.

Para asegurarte de que todas las partes del modelo 3D se graben en la bola de cristal, se recomienda situar el modelo 3D en el centro de la bola de cristal.

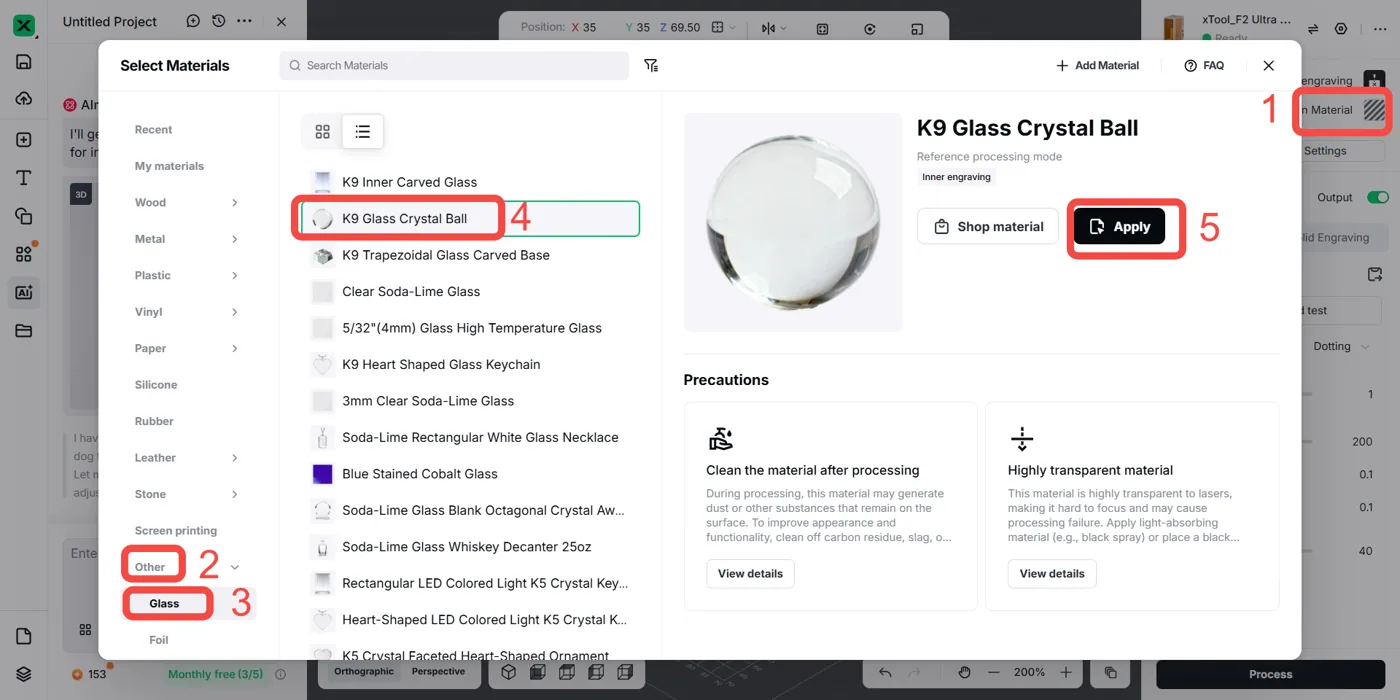

Paso 27: Haz clic en “Material desconocido” > “Otros” > “Vidrio” > “Bola de cristal de vidrio K9” > “Aplicar”.

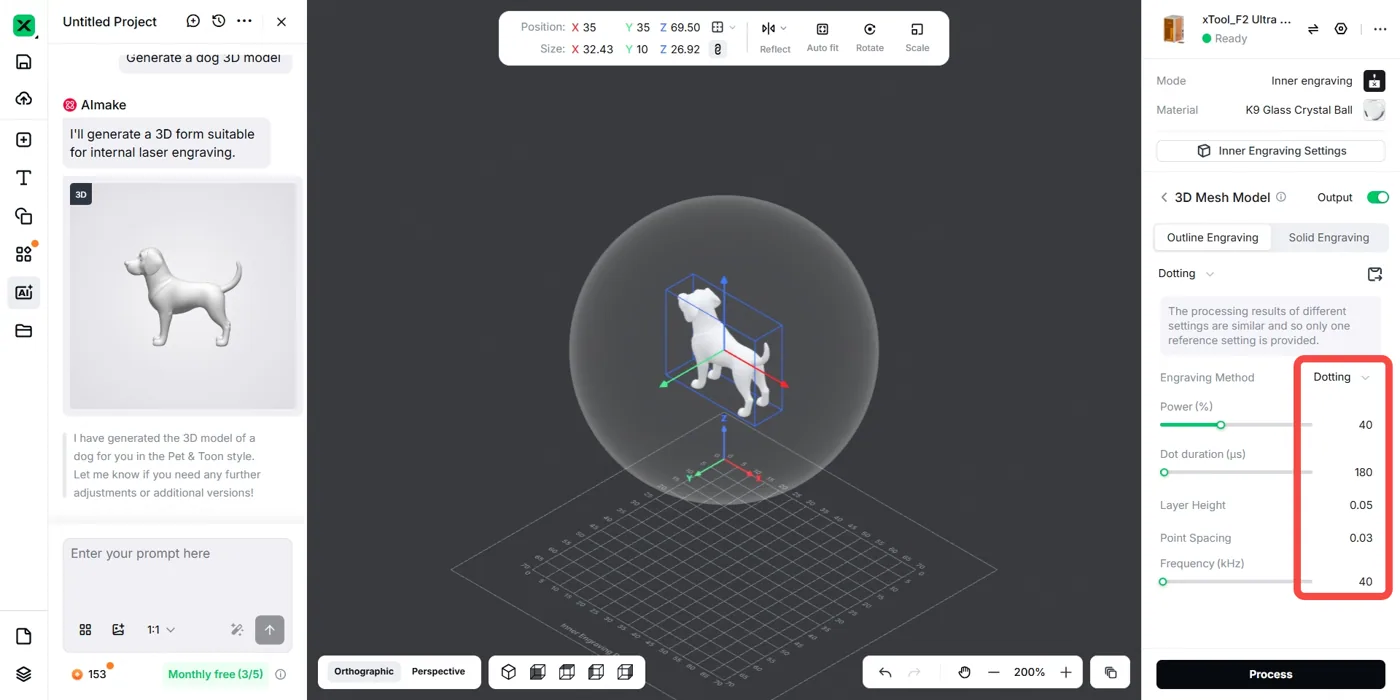

Paso 28: Selecciona “Punteado” o “Escaneo” en función de tu modelo 3D. Para un efecto de grabado más refinado y detallado, se recomienda “Punteado”.

Nota: se recomienda utilizar los parámetros de grabado sugeridos. Si es necesario ajustar el efecto de grabado, puedes modificar la salida del láser ajustando la potencia y la velocidad. La energía de salida del láser determina la nitidez del efecto de grabado en el interior de la bola de cristal.

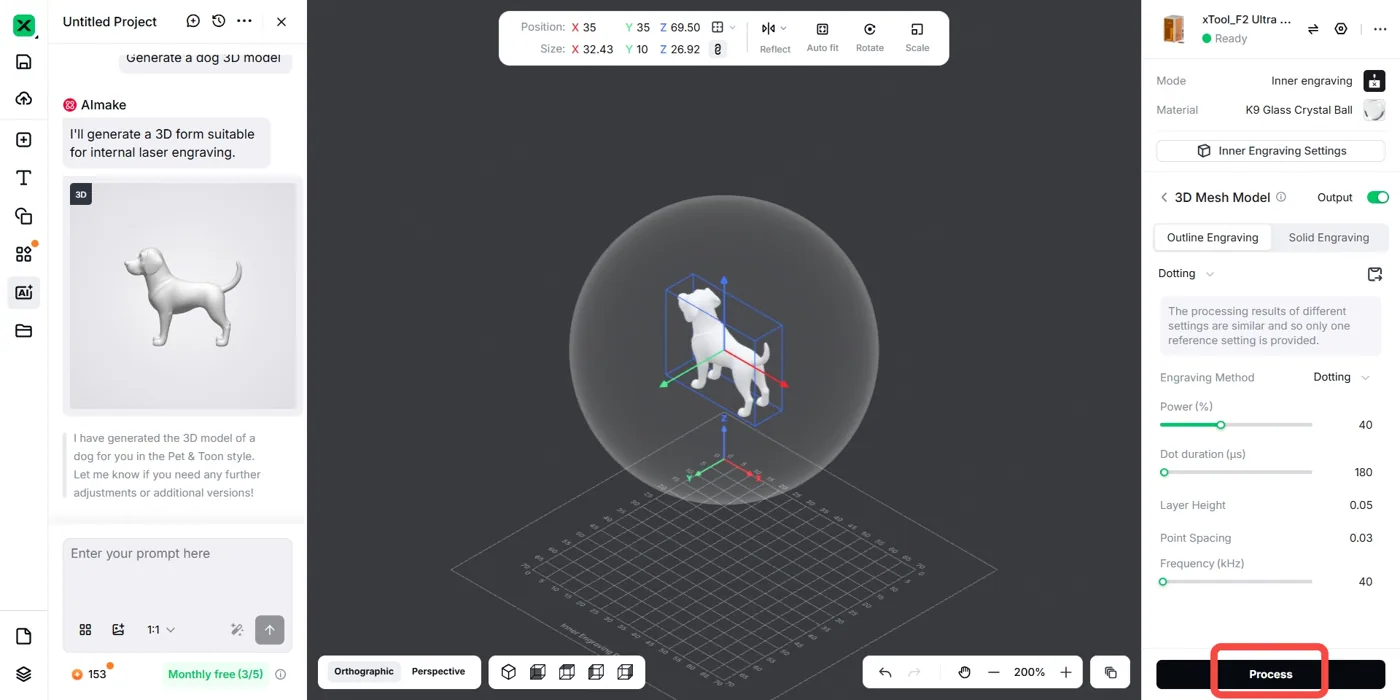

Paso 29: Haz clic en “Procesar”.

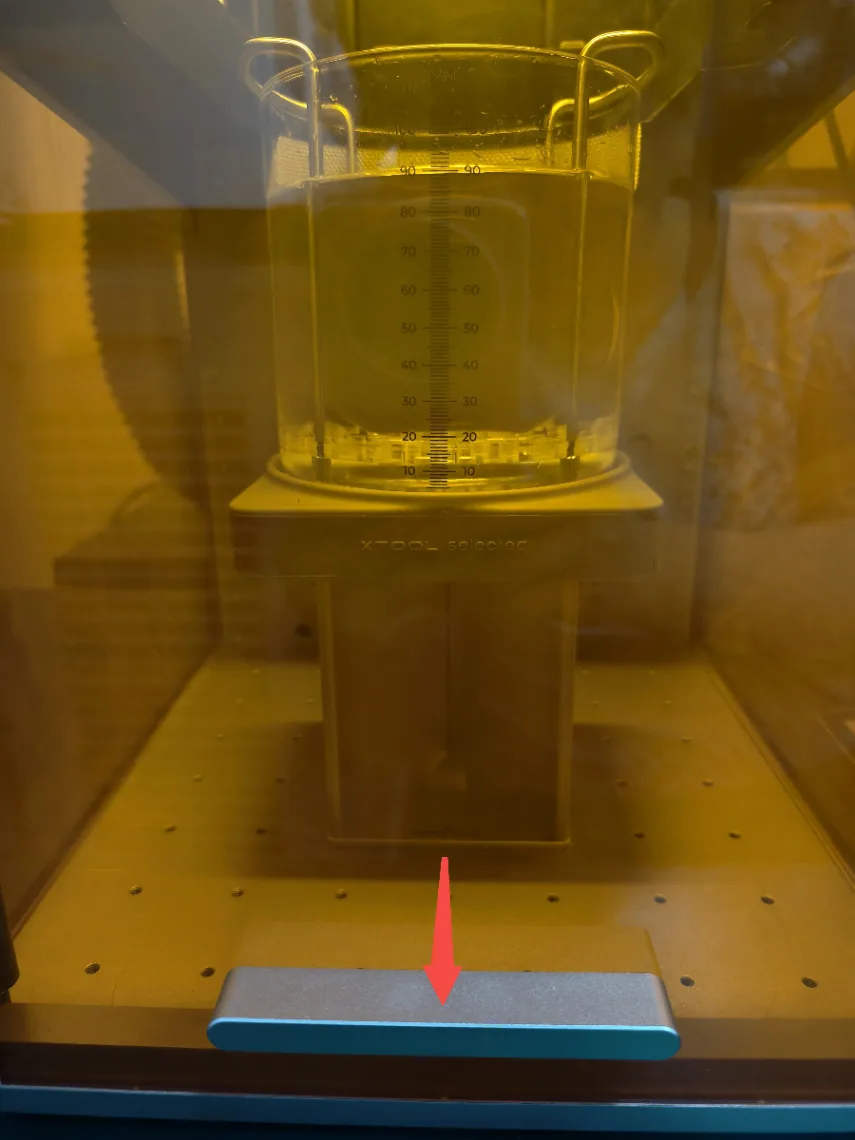

Paso 30: Baja la carcasa protectora.

Paso 31: Haz clic en “Iniciar”.

Paso 32: Pulsa el botón XTOOL del controlador con pantalla táctil para comenzar el grabado.

Paso 33: Espera a que se complete el grabado.

Paso 34: Tras el grabado, pulsa el botón de encendido para apagar la F2 Ultra UV, levanta la carcasa protectora, retira la silicona amortiguadora y saca el vaso de vidrio.

Nota: antes de sacar el vaso de vidrio, levántalo y retira la silicona amortiguadora. Al sacar el vaso de vidrio, inclínalo hacia ti. Manipúlalo despacio, ya que el aceite de grabado interior podría derramarse si lo inclinas demasiado rápido.

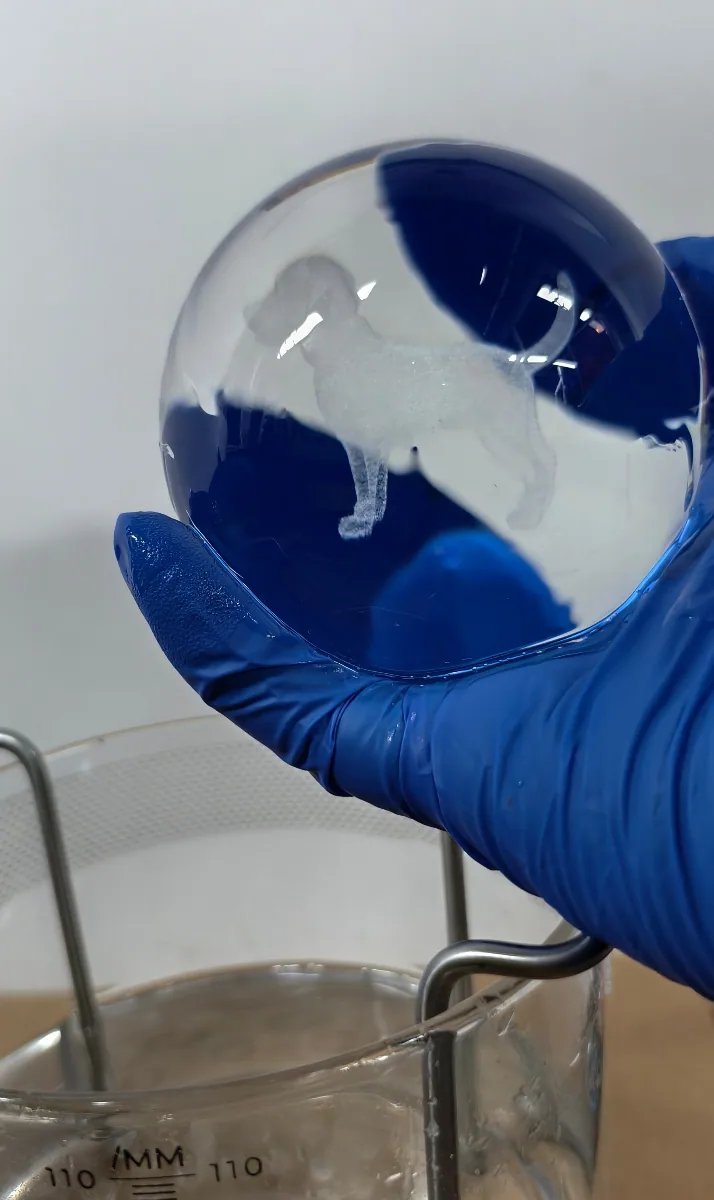

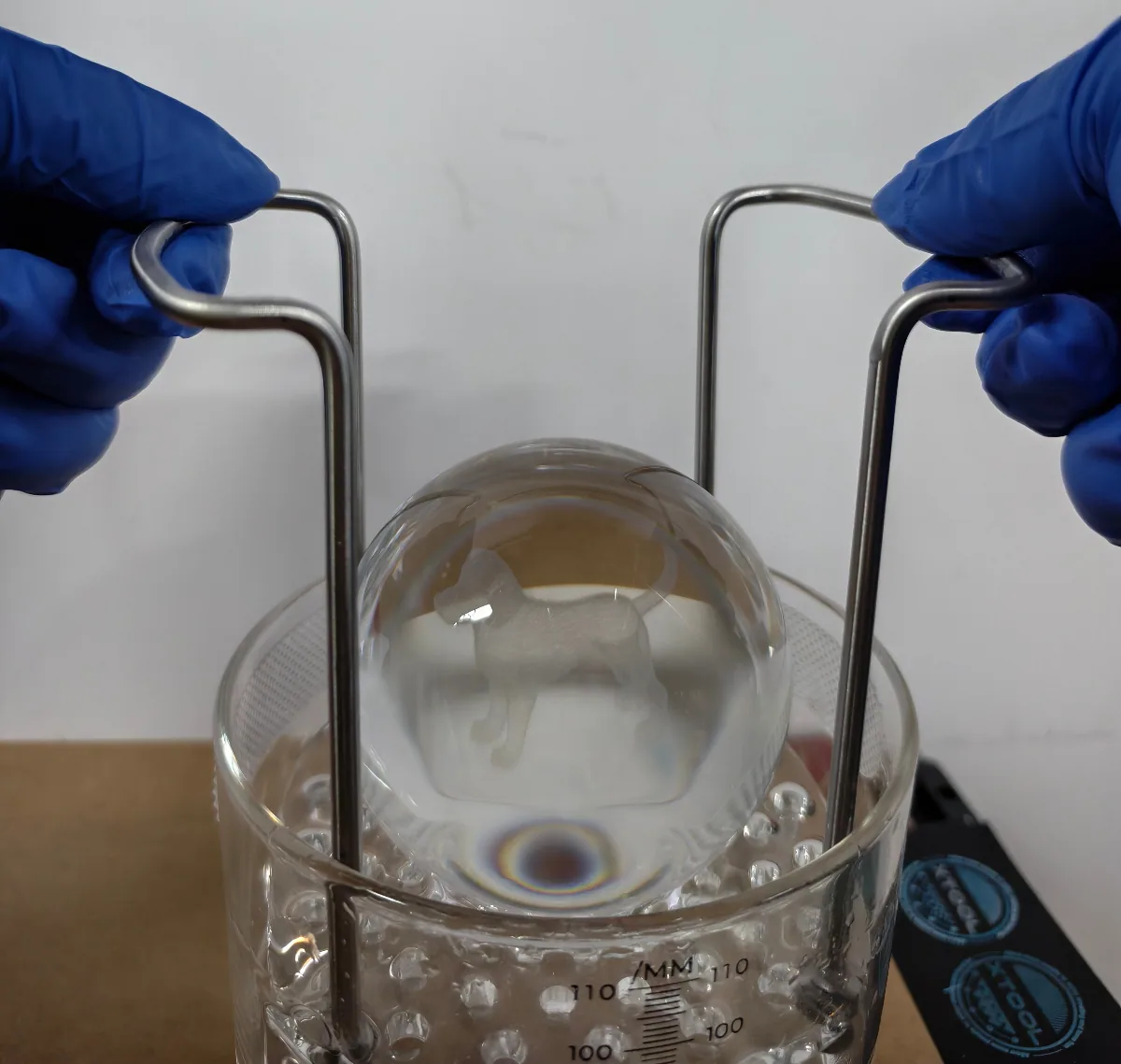

Paso 35: Levanta los soportes y saca la bola de cristal.

Paso 36: Limpia la superficie de la bola de cristal con detergente y, a continuación, coloca la bola de cristal sobre una base fija. ¡Disfruta de tu trabajo!
