Paso 1: Limpie la bola de cristal y el recipiente preparados antes de comenzar el proceso de grabado interior.

Nota:

1. Para obtener resultados óptimos de grabado interior, recomendamos utilizar bolas de cristal K9 con diámetros de entre 60 mm y 100 mm, junto con una copa de vidrio de 120 mm de diámetro.

2. El tamaño de la bola de cristal determina el tamaño del recipiente que hay que preparar. Una bola de cristal demasiado grande superará la zona de trabajo de grabado interior de la xTool F2 Ultra UV, y cualquier parte que quede fuera de la zona de trabajo de grabado interior no podrá ser procesada por el láser.

3. El recipiente debe tener un diámetro mayor que el de la bola de cristal y una altura superior al tamaño combinado de la bola de cristal y su base. Esto garantiza que, al verter el aceite de grabado interior, este pueda sumergir por completo la bola de cristal sin desbordarse por los bordes del recipiente.

4. El fondo del recipiente debe ser plano. Un fondo irregular puede afectar a la estabilidad de la bola de cristal en el recipiente, y hacer que se desplace durante el grabado interior.

5. Lleve guantes y evite dejar huellas dactilares u otras marcas en la superficie de la bola de cristal, ya que esto podría afectar a la calidad del grabado interior.

Paso 2: Mida y anote el diámetro de la bola de cristal, ya que se introducirá después en xTool Studio.

Paso 3: Prepare una base adecuada para fijar la bola de cristal en el recipiente.Paso 4: Coloque la base y la bola de cristal en el recipiente en ese orden.Paso 5: Vierta el aceite de grabado interior en el recipiente.

Nota:

1. La bola de cristal debe quedar firmemente fijada dentro del recipiente. Utilice una base fija en el fondo para ayudar a la estabilización. Si se requiere una fijación adicional, pueden usarse objetos para presionar contra los lados de la bola de cristal y asegurarse de que quede completamente fijada en el recipiente. Tenga cuidado de no colocar ningún objeto que obstruya la parte superior de la bola de cristal, ya que cualquier obstrucción por encima de la bola de cristal bloqueará el láser e interferirá en el proceso de grabado.

2. El aceite se utiliza para mantener un enfoque láser constante durante el proceso de grabado en la bola de cristal, garantizando que el efecto de grabado siga siendo preciso. Al verter aceite en el recipiente, asegúrese de que la bola de cristal quede completamente sumergida. Se recomienda que el nivel de aceite esté aproximadamente 2 mm por encima de la superficie de la bola de cristal.

3. El aceite de grabado interior debe tener las siguientes características: un índice de refracción próximo al del vidrio, alta transmitancia, propiedades no tóxicas e inocuas, y facilidad de manejo. Según el índice de refracción, la glicerina, la parafina líquida y el alcohol bencílico (ligeramente tóxico) son opciones adecuadas como aceite de grabado interior. Los índices de refracción de la glicerina, la parafina líquida y el alcohol bencílico son 1,473, 1,467-1,478 y 1,538, respectivamente.

Paso 6: Pulse el botón de encendido para apagar la xTool F2 Ultra UV.

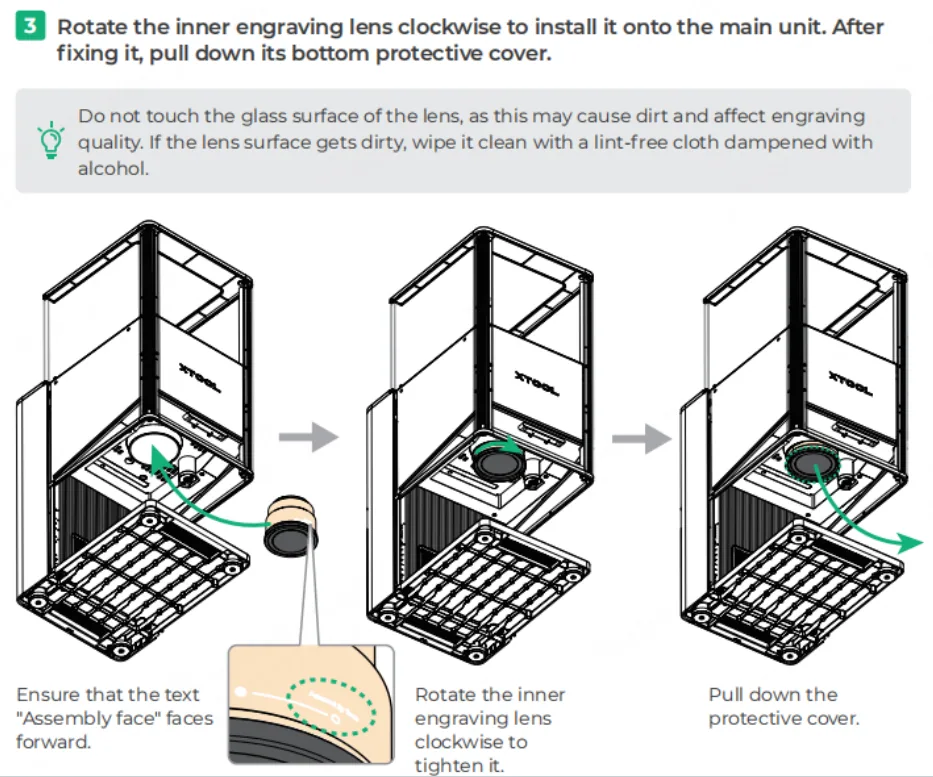

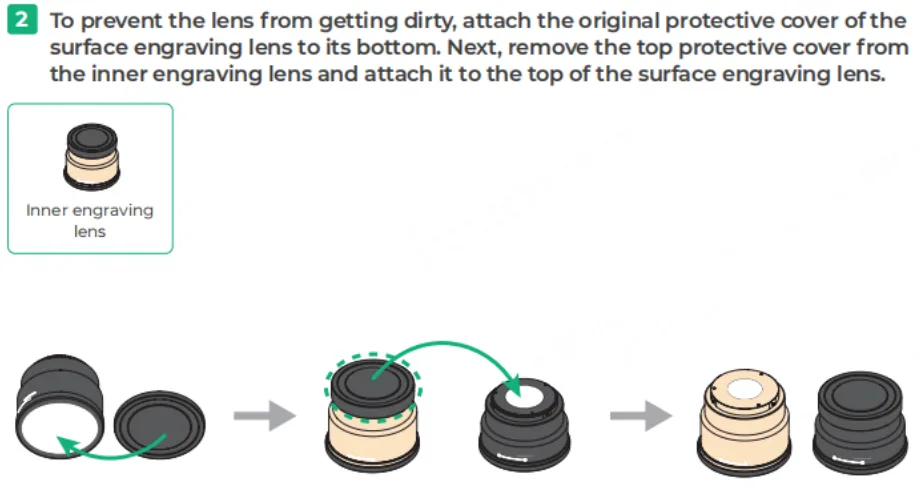

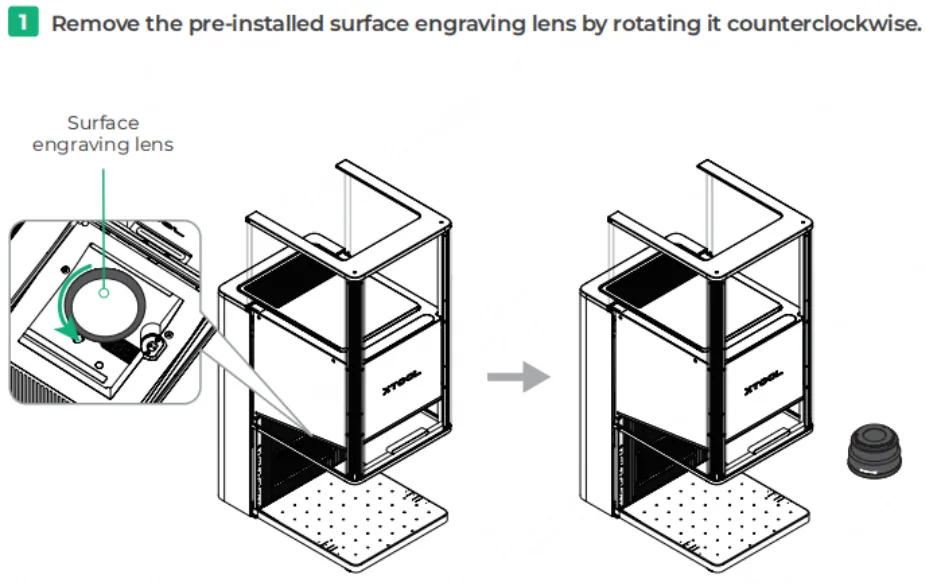

Paso 7: Sustituya la lente de campo

Nota: la lente de grabado interior viene en varias versiones de color, y el color exacto depende del producto que reciba.

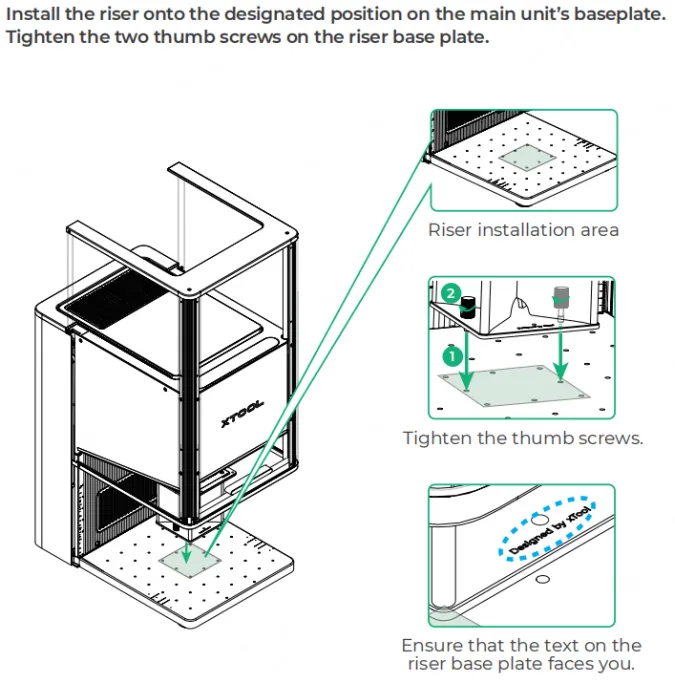

Paso 8: Instale el elevador en la placa base de la xTool F2 Ultra UV.

Nota: el elevador puede ayudar a calibrar el láser del dispositivo y a determinar la posición para el modelado en el software.

Paso 9: Mida y anote la distancia entre el fondo del recipiente y el punto más bajo de la bola de cristal, ya que se introducirá después en xTool Studio.

Paso 10: Coloque el recipiente que contiene el aceite de grabado interior, la bola de cristal y su base sobre el elevador, en el centro de la placa superior del elevador.

Antes de colocar el recipiente sobre la placa superior del elevador, compruebe si hay burbujas en el aceite de grabado interior por encima de la bola de cristal. Si hay burbujas, deje reposar el aceite de grabado interior unos minutos hasta que las burbujas se disipen antes de colocar el recipiente; de lo contrario, podría comprometer la calidad del grabado.

Al colocar el recipiente sobre el elevador, inclínelo hacia usted. Asegúrese de manejarlo despacio, ya que el aceite de grabado interior podría derramarse si se inclina demasiado rápido.

Para evitar que el aceite de grabado interior se agite durante el proceso de grabado y afecte a los resultados, procure realizar el trabajo sobre una mesa estable.

Paso 11: Pulse el botón de encendido para encender la F2 Ultra UV.

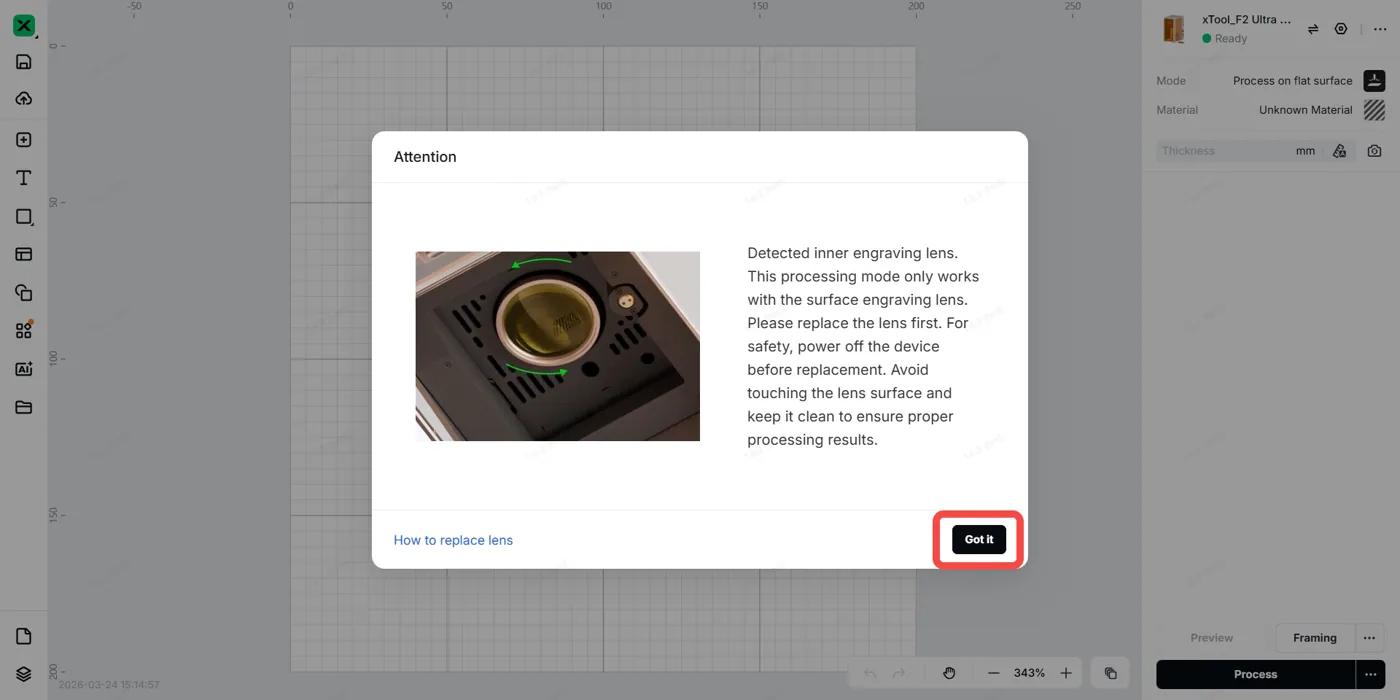

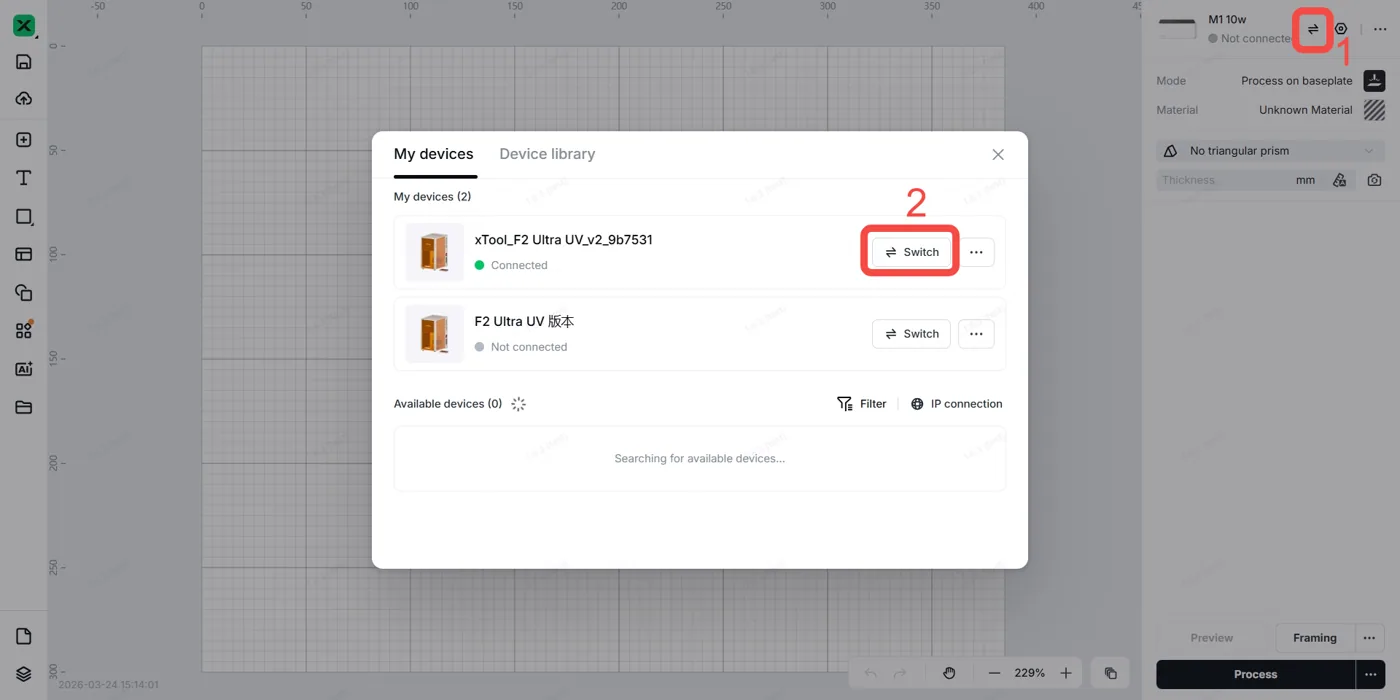

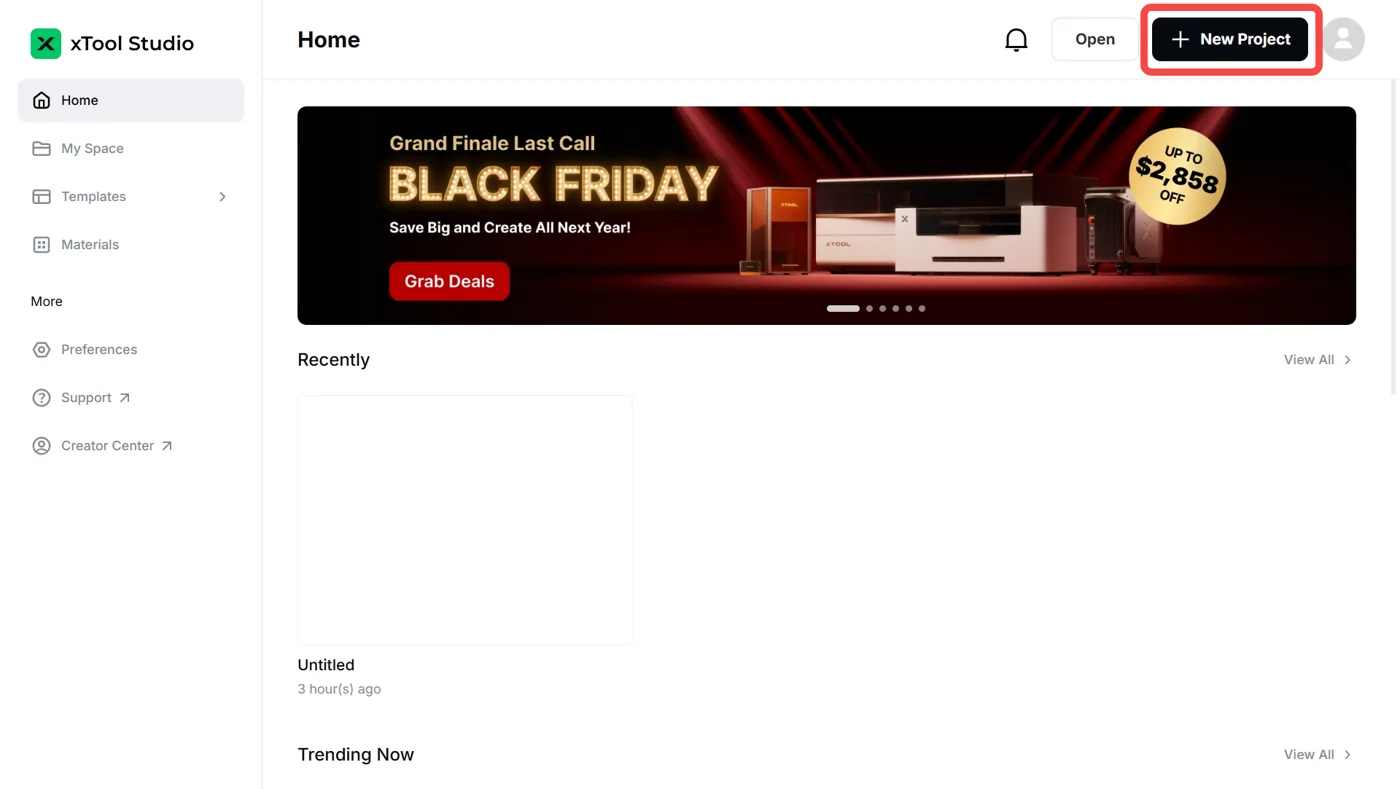

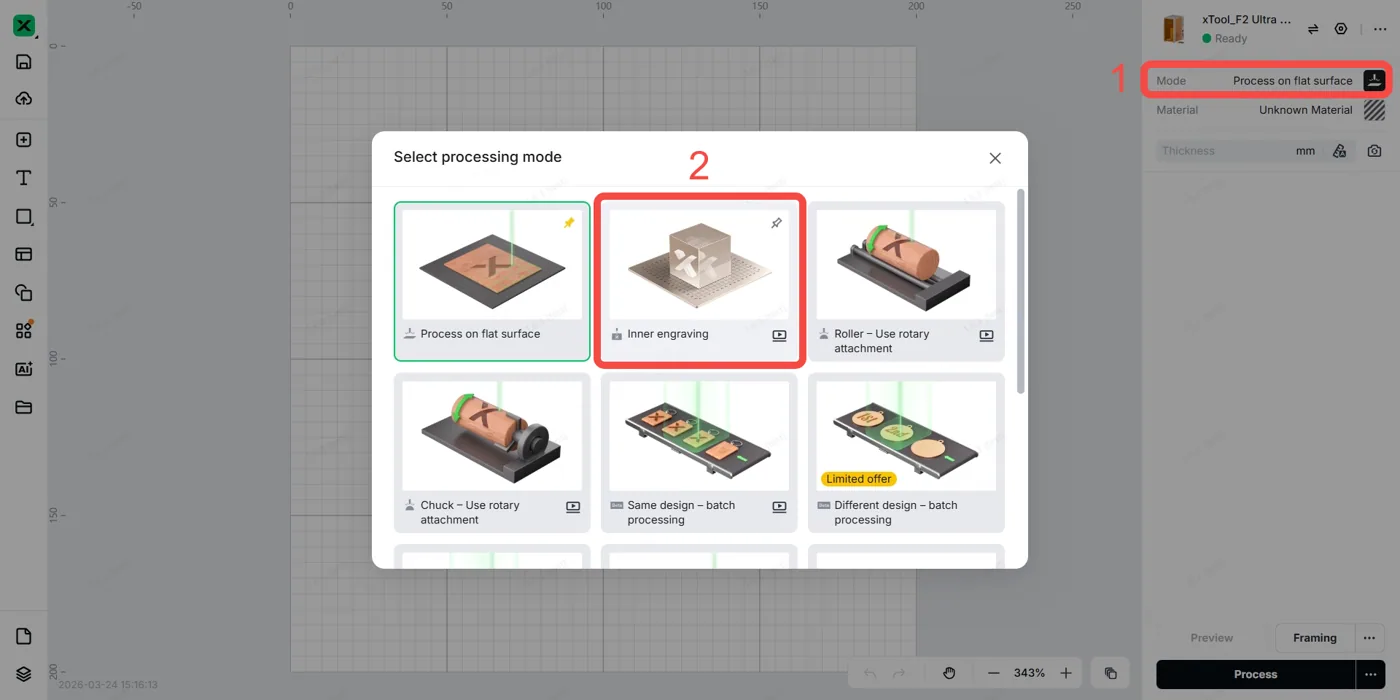

Paso 12: Abra xTool Studio, haga clic en “+ Nuevo proyecto”, conecte su F2 Ultra UV en el software y establezca el modo en “Grabado interior”.

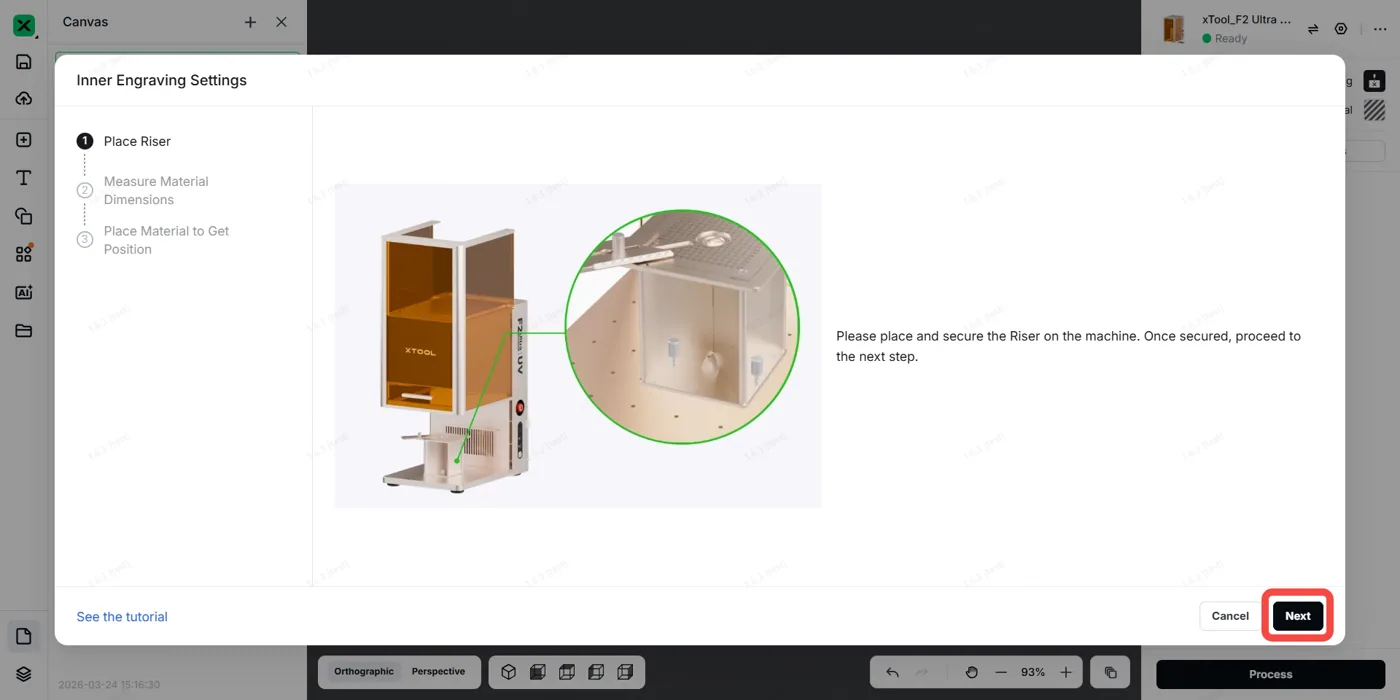

Paso 13: Asegúrese de que el elevador esté fijado en la placa base de la F2 Ultra UV con los dos tornillos de mariposa, y después haga clic en “Siguiente”.

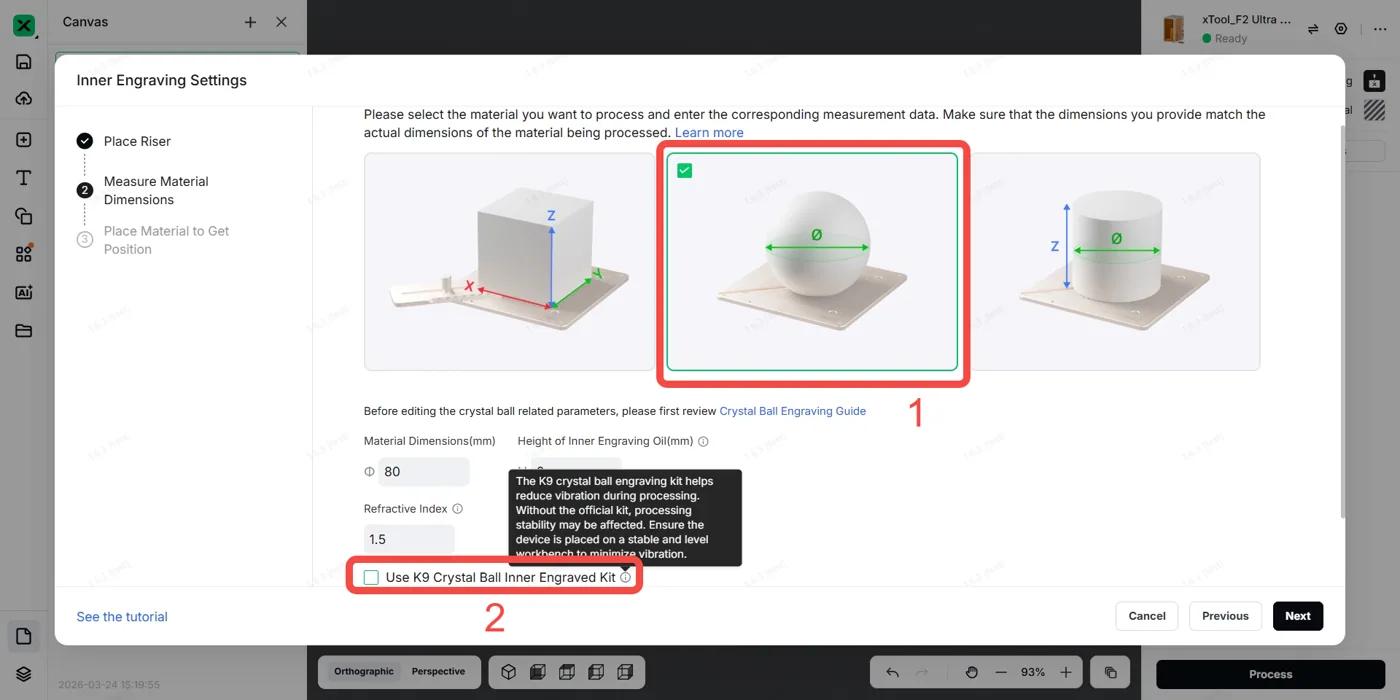

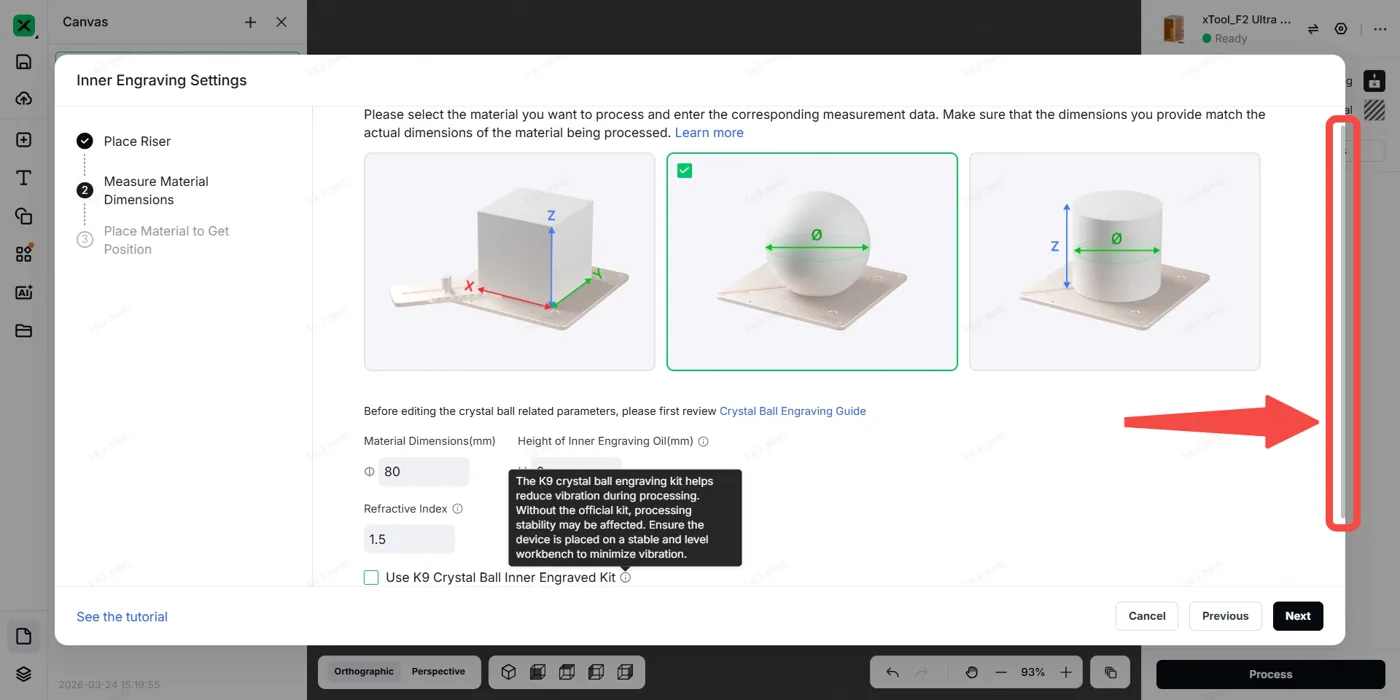

Paso 14: Seleccione la forma de bola y después desmarque la casilla junto a “Usar el Kit de Grabado Interior en Bola de Cristal K9”.

Nota: si “Usar el Kit de Grabado Interior en Bola de Cristal K9” no aparece en xTool Studio, desplace la pantalla hacia abajo para localizarlo.

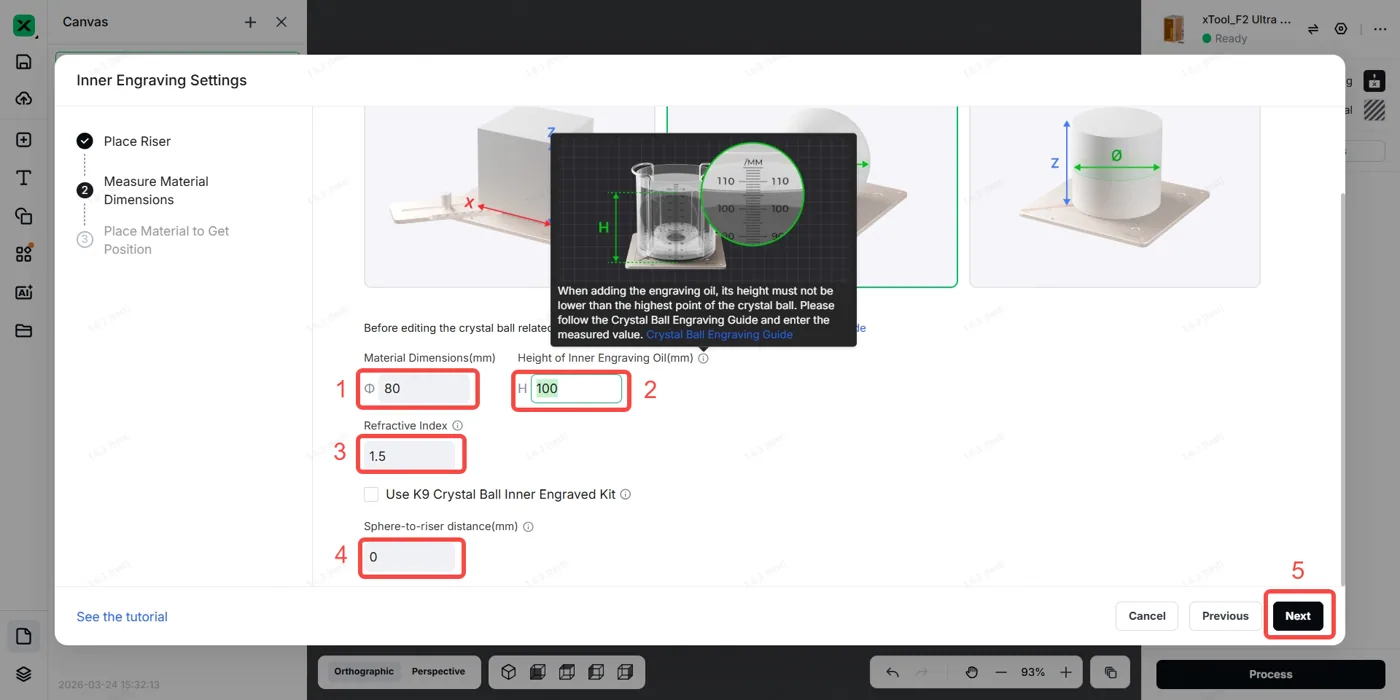

Paso 15: Introduzca el diámetro de la bola de cristal, la altura del aceite de grabado interior, el índice de refracción y la distancia entre el fondo del recipiente y el punto más bajo de la bola de cristal, y después haga clic en “Siguiente”.

Nota: los siguientes pasos son iguales a los del uso de nuestro Kit de Grabado Interior en Bola de Cristal K9. Haga clic aquí y comience desde el Paso 16 para ver las operaciones posteriores.
