Guía de inicio rápido de la xTool F2 Ultra UV

Desembalaje y primer uso de la xTool F2 Ultra UV

Para garantizar un uso correcto, consulta las instrucciones de seguridad de la xTool F2 Ultra UV.

Lista de elementos

El cable de alimentación puede variar según el kit. La ilustración es solo orientativa.

Conoce la xTool F2 Ultra UV

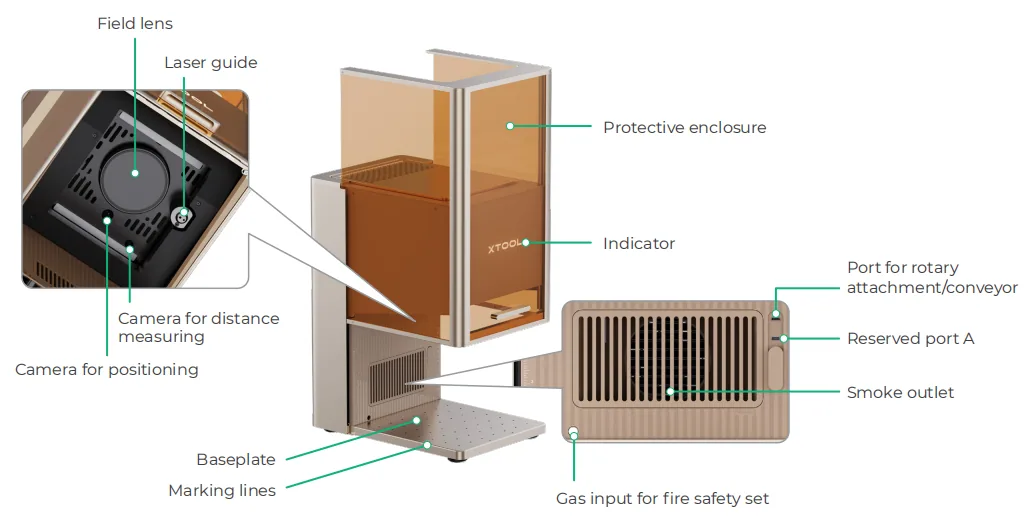

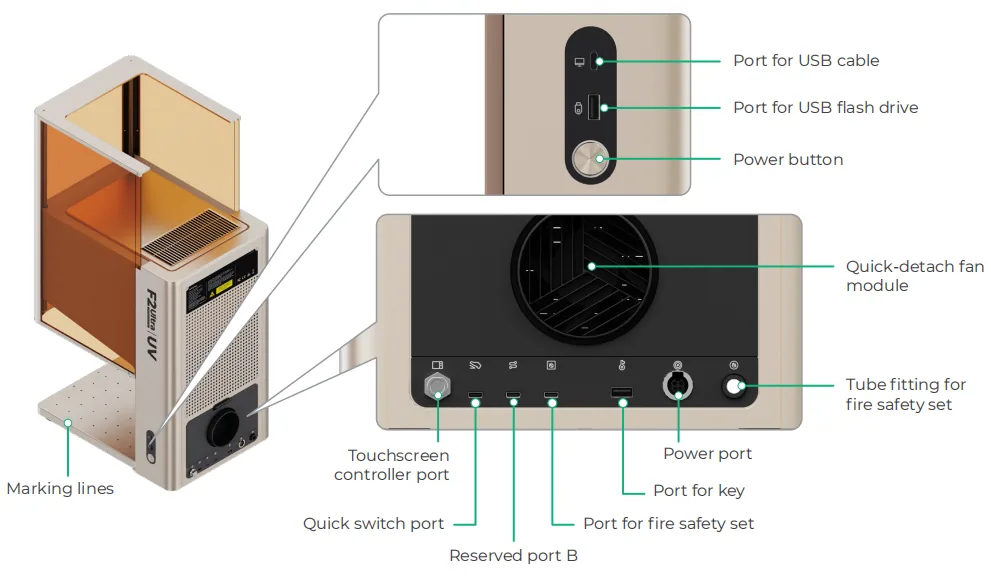

Estructura del producto

El puerto reservado A y el puerto reservado B tienen funciones diferentes y no pueden usarse indistintamente.

Sujetándola por las asas, puedes mover la máquina con facilidad.

Mando con pantalla táctil

■ Botón de subida/bajada del módulo láser: sube o baja el módulo láser durante el enfoque manual.

■ Botón de encuadre: púlsalo una vez para iniciar o detener el encuadre.

■ Botón de inicio/parada: púlsalo una vez para iniciar o detener el procesado del material; púlsalo dos veces seguidas para repetir la última tarea de procesado.

Estados habituales de la máquina y visualización del indicador

Especificaciones

Instalación de la xTool F2 Ultra UV

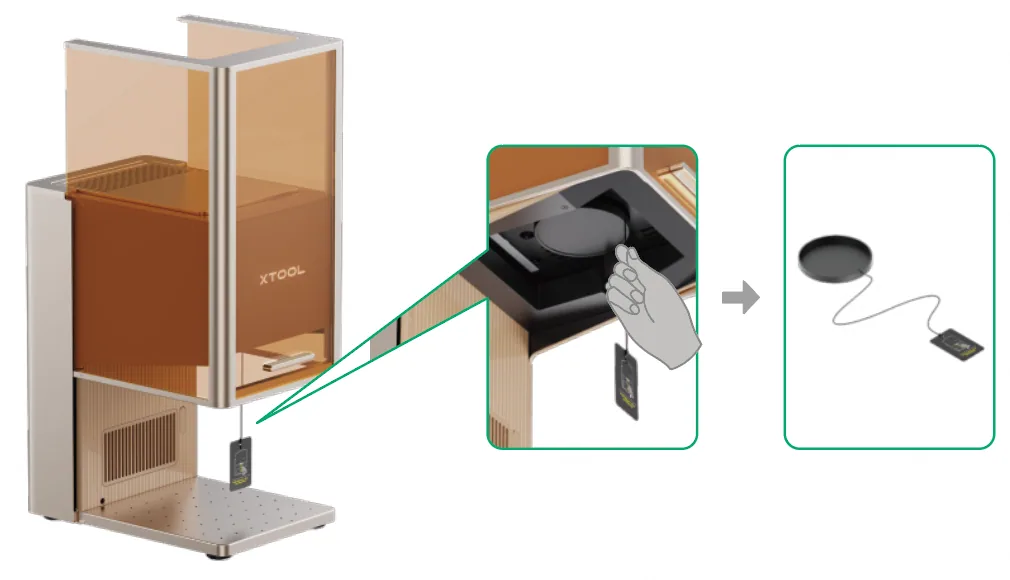

1. Retira el protector de la lente de campo.

Asegúrate de retirar el protector cada vez antes de usar la máquina. Si no vas a utilizar la máquina durante mucho tiempo, puedes volver a colocar el protector para evitar que la lente de campo se llene de polvo.

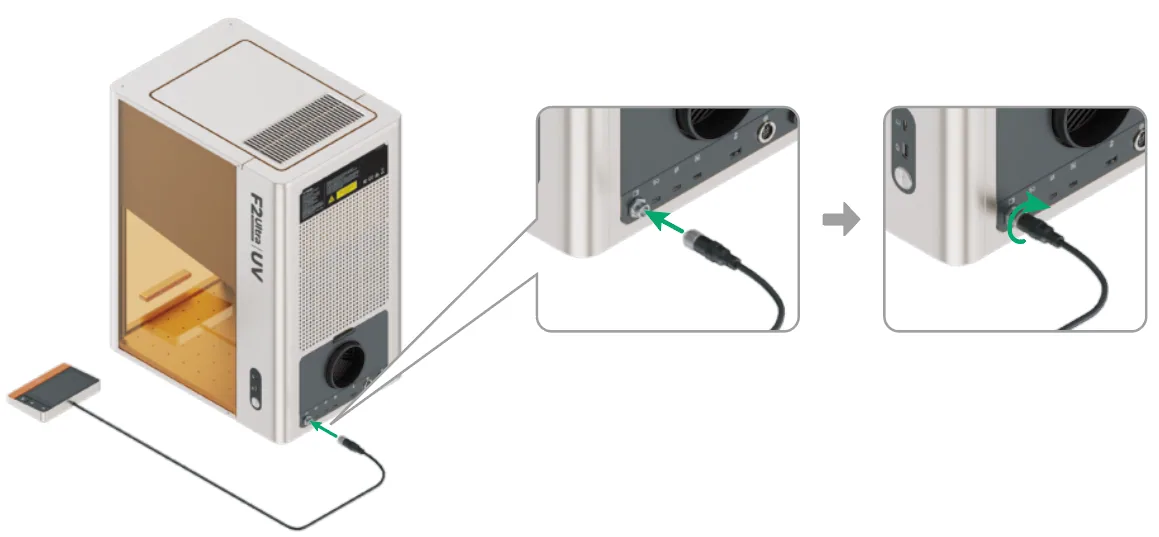

2. Conecta el mando con pantalla táctil.

Asegúrate de que el lado con la muesca quede hacia arriba.

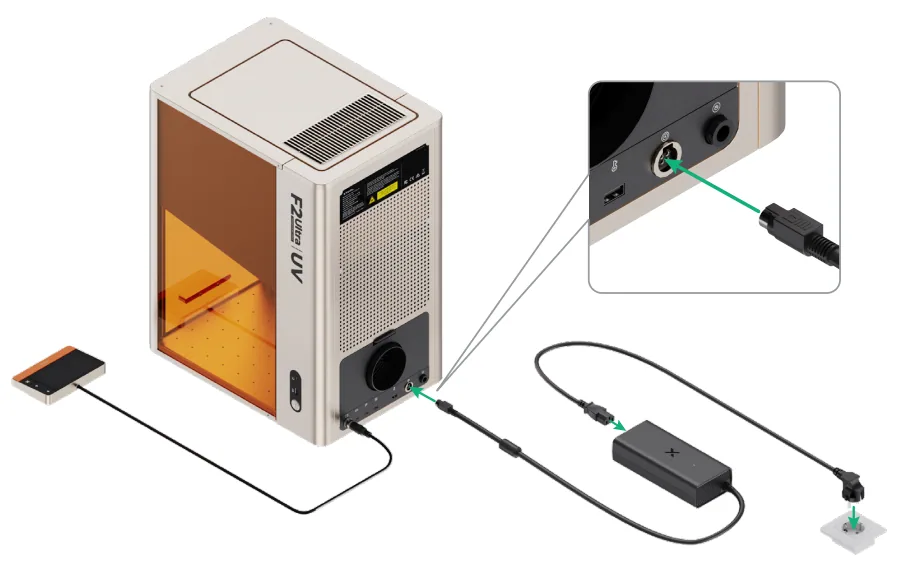

3. Conéctala a una fuente de alimentación.

4. Instala el tubo.

Uso de la xTool F2 Ultra UV

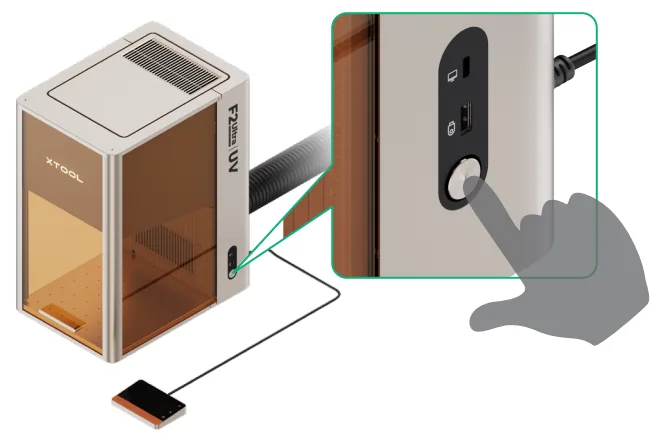

Encendido

Pulsa el botón de encendido para encender la xTool F2 Ultra UV.

Para prolongar la vida útil de la máquina, ponla en marcha al menos una vez al mes.

Ajusta el idioma

Ajusta el idioma de la interfaz en el mando con pantalla táctil.

Maneja la xTool F2 Ultra UV con el software

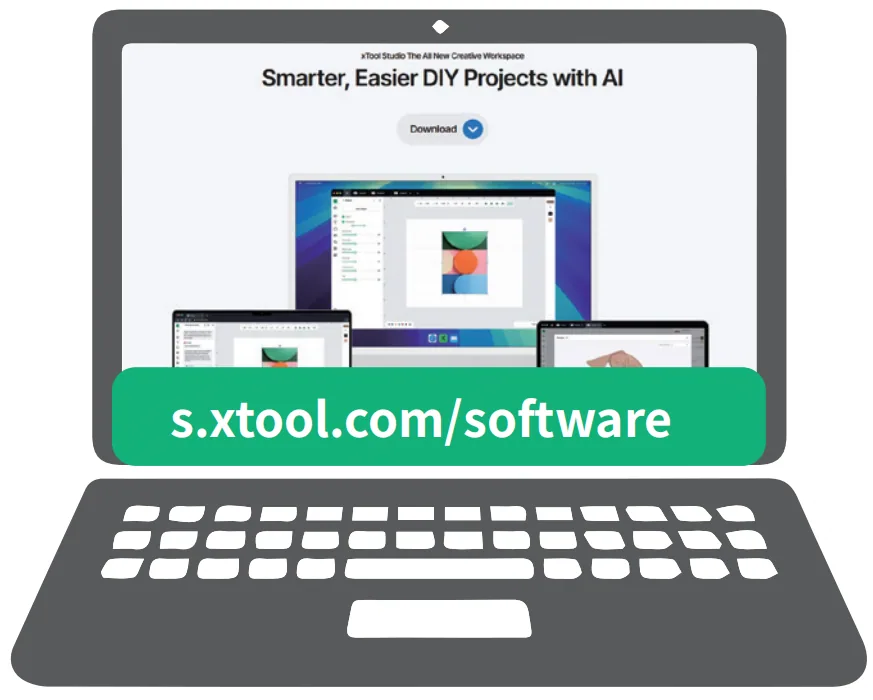

(1) Visita s.xtool.com/software para descargar e instalar el software desarrollado por xTool.

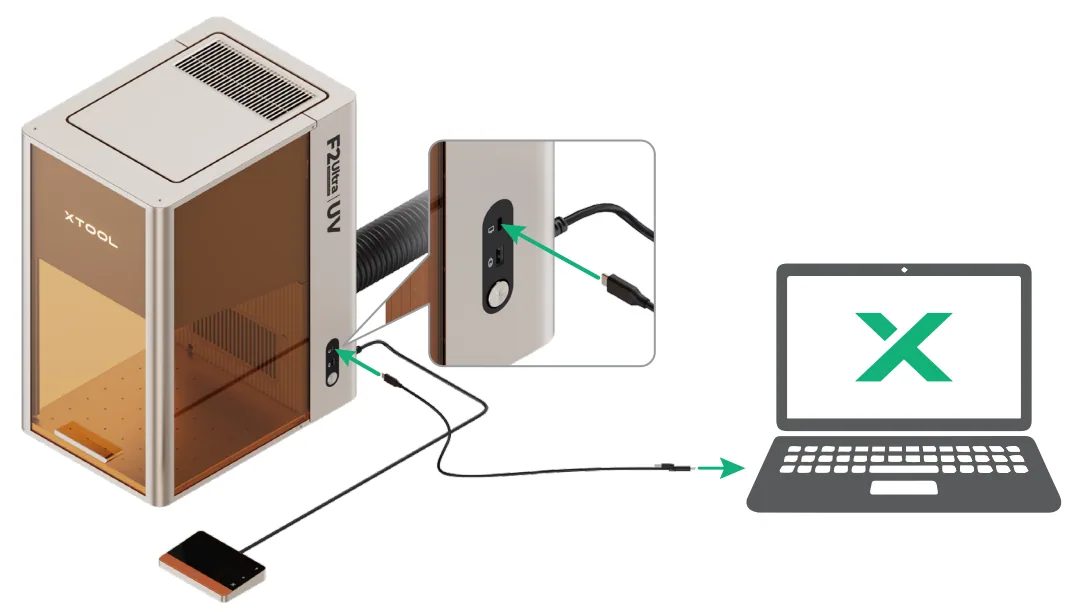

(2) Usa el cable USB para conectar la xTool F2 Ultra UV a tu ordenador y, a continuación, conecta la xTool F2 Ultra UV en el software.

El otro extremo del cable USB puede conectarse a un puerto USB Type-A o Type-C. Elige entre los conectores según tus necesidades.

Para más detalles sobre cómo usar el software para manejar la xTool F2 Ultra UV y procesar materiales, haz clic aquí y ve a la sección «Funcionamiento y características».

Uso de los accesorios

Panel de listones

Para cortar un material, te recomendamos usar el panel de listones. Ayuda a reducir las marcas de quemado y protege la placa base durante el procesado del material.

El panel de listones sirve para proporcionar soporte, guiar el flujo de aire y proteger la placa base del dispositivo durante el uso. Al grabar materiales finos o transparentes, usa el panel de listones para evitar dañar la placa base del dispositivo.

Pieza de posicionamiento en forma de L

Puedes usar la pieza de posicionamiento en forma de L para el procesado por lotes. Te ayuda a colocar los materiales en la misma posición en cada tarea de procesado.

Mantenimiento

Desconecta la alimentación antes de realizar el mantenimiento del producto.

Limpia la lente de campo

Cuando se produce atenuación de la potencia del láser, por ejemplo, cuando los patrones grabados quedan poco profundos o los materiales no se cortan como se espera, la lente de campo puede estar sucia. Límpiala con el paño sin pelusa humedecido con etanol absoluto.

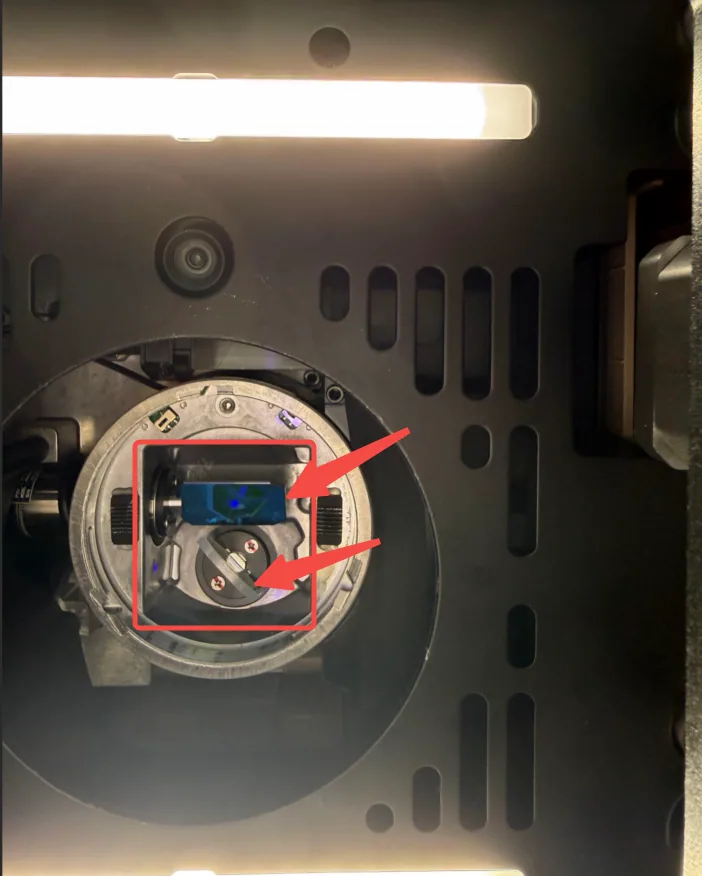

Limpia los espejos galvanométricos

Después de retirar la lente de campo del dispositivo, nunca toques con las manos los dos espejos galvanométricos situados encima de ella. Usa un paño sin pelusa humedecido con etanol absoluto para limpiarlos con suavidad solo si parecen sucios.

Limpia el módulo del ventilador

Cuando salga humo de la carcasa protectora, el módulo del ventilador puede estar obstruido por el polvo. Límpialo para garantizar una extracción de humo correcta.

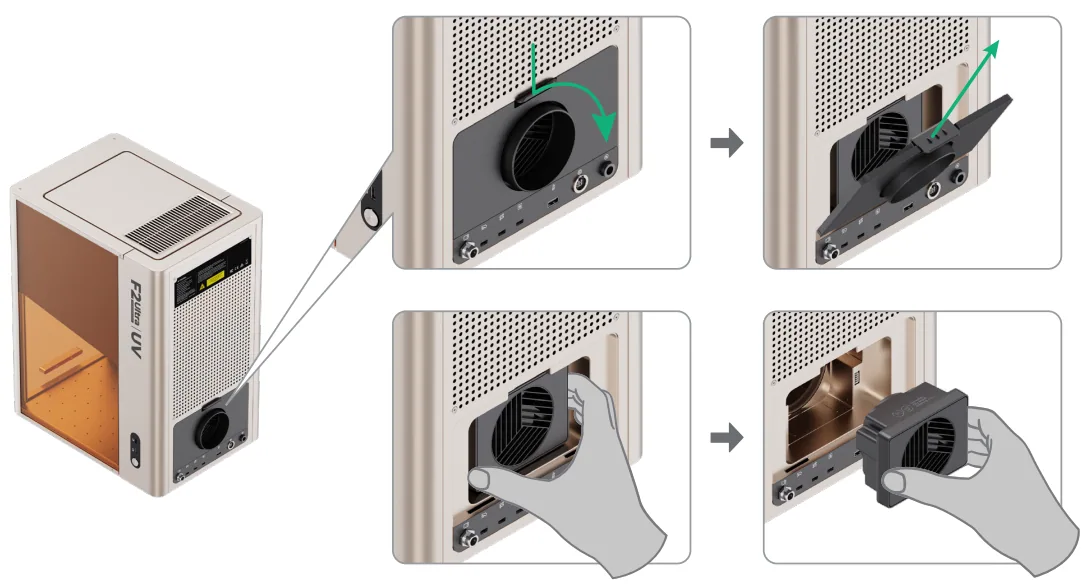

(1) Retira la protección magnética del ventilador de la salida de humos.

(2) Abre la cubierta y, a continuación, extrae el módulo del ventilador.

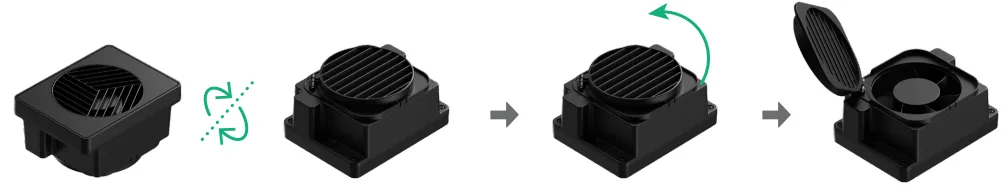

(3) Abre la cubierta para acceder al ventilador.

(4) Usa un cepillo u otras herramientas para limpiar el módulo del ventilador y la protección magnética del ventilador. Después, vuelve a instalarlos en la unidad principal.

No enjuagues ni sumerjas el módulo del ventilador en agua, ya que podría dañar el circuito.

Se recomienda que realices los siguientes dos pasos clave al menos una vez al mes.

1. Enciende y seca el dispositivo durante 30 minutos.

Enciende tu F2 Ultra UV y mantenla en funcionamiento durante al menos media hora. Esta operación permite que el dispositivo genere calor mientras funciona, secando automáticamente la humedad interna y protegiendo eficazmente los componentes básicos del láser UV, que son sensibles a la humedad.

2. Comprueba las superficies de la lente de campo y de los espejos galvanométricos.

Asegúrate de que las superficies de la lente de campo y de los espejos galvanométricos estén limpias y sin residuos. El polvo o la suciedad en estos componentes pueden reducir considerablemente la calidad del procesado y provocar degradación o daños.

¿Por qué son importantes las dos operaciones anteriores?

• Evitan daños irreversibles: tu F2 Ultra UV está equipada con un láser ultravioleta de precisión. Si el dispositivo permanece sin usar durante un periodo prolongado —por ejemplo, más de seis meses—, especialmente en entornos húmedos, el envejecimiento de sus componentes críticos, como el cristal doblador de frecuencia, podría acelerarse, lo que puede provocar una degradación irreversible del rendimiento.
• Mantienen resultados constantes: mantener limpias la lente de campo y los espejos galvanométricos es fundamental para lograr resultados de procesado óptimos.

Otros consejos de mantenimiento:

• Usa el dispositivo en un entorno con temperatura controlada (10–30 °C o 50–86 °F).
• Usa el dispositivo en una zona seca y bien ventilada. Evita usarlo en entornos húmedos.
• Si no vas a usar el dispositivo durante un periodo prolongado, guárdalo en un entorno seco.
