Calibrar el transportador

Existen tres tipos de calibración para el transportador: calibración de la instalación de la correa, calibración del ángulo y calibración del eje X.

La calibración de la instalación de la correa consiste en calibrar mecánicamente la posición y la tensión de la correa para garantizar un movimiento correcto de la misma. Si la correa se mueve correctamente, no es necesario realizar esta calibración. Después de calibrar la correa, debes realizar las calibraciones del ángulo y del eje X en ese orden para garantizar la precisión del movimiento.

Si la correa del transportador se mueve correctamente, pero la dirección y la distancia del movimiento no son precisas, debes realizar la calibración del ángulo y del eje X en ese orden.

Calibración de la instalación de la correa

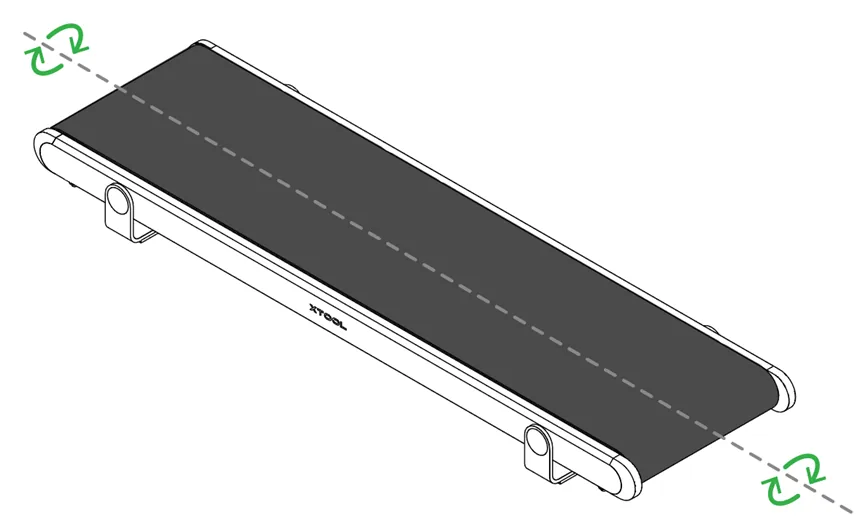

Si la correa no se mueve correctamente, por ejemplo, se atasca, se retrasa, produce ruido o se desvía de la dirección prevista, es posible que la correa no esté bien instalada. Debes ajustar y calibrar la correa para una mejor instalación.

Herramientas necesarias:

• Destornillador 2,5 mm (suministrado con el transportador)
• Palanca (opcional)

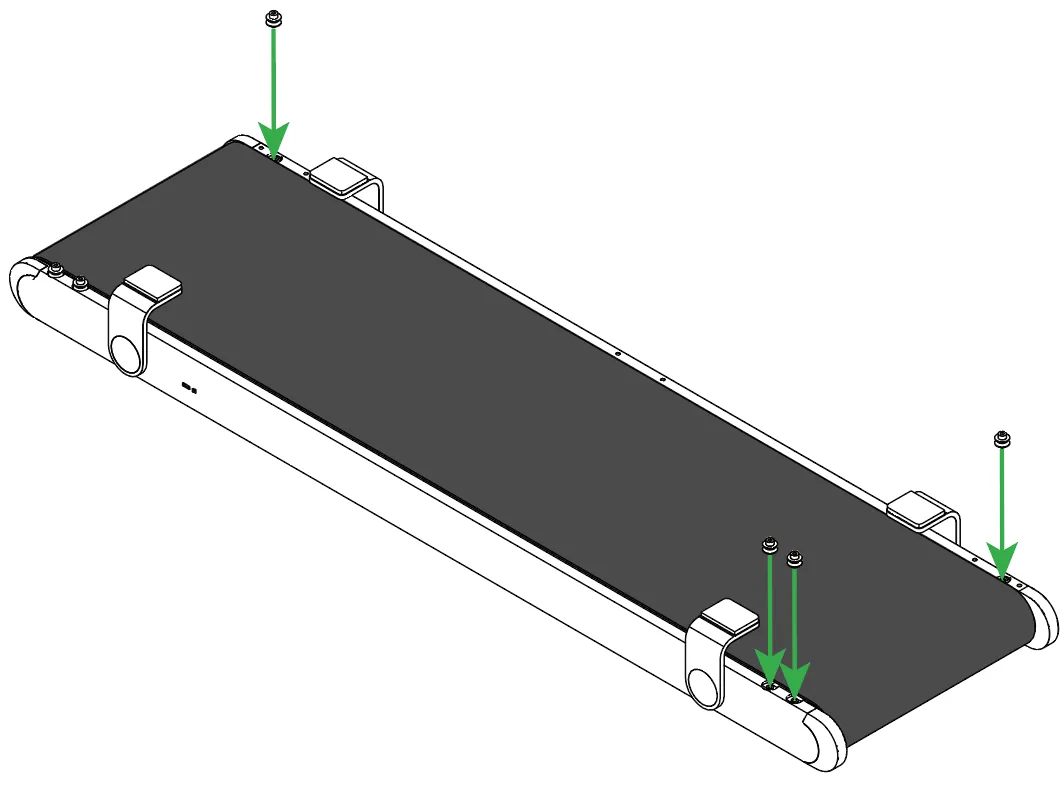

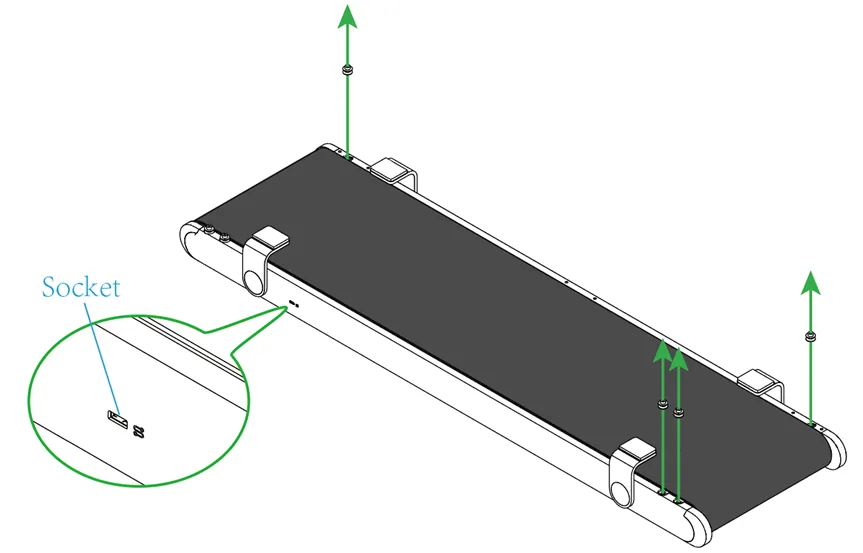

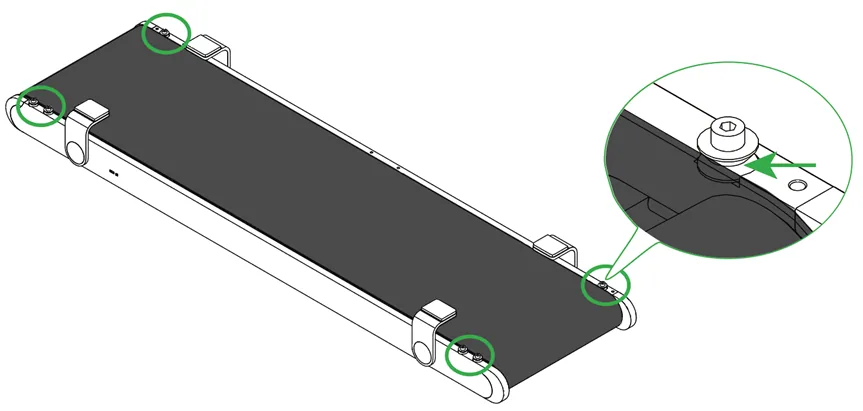

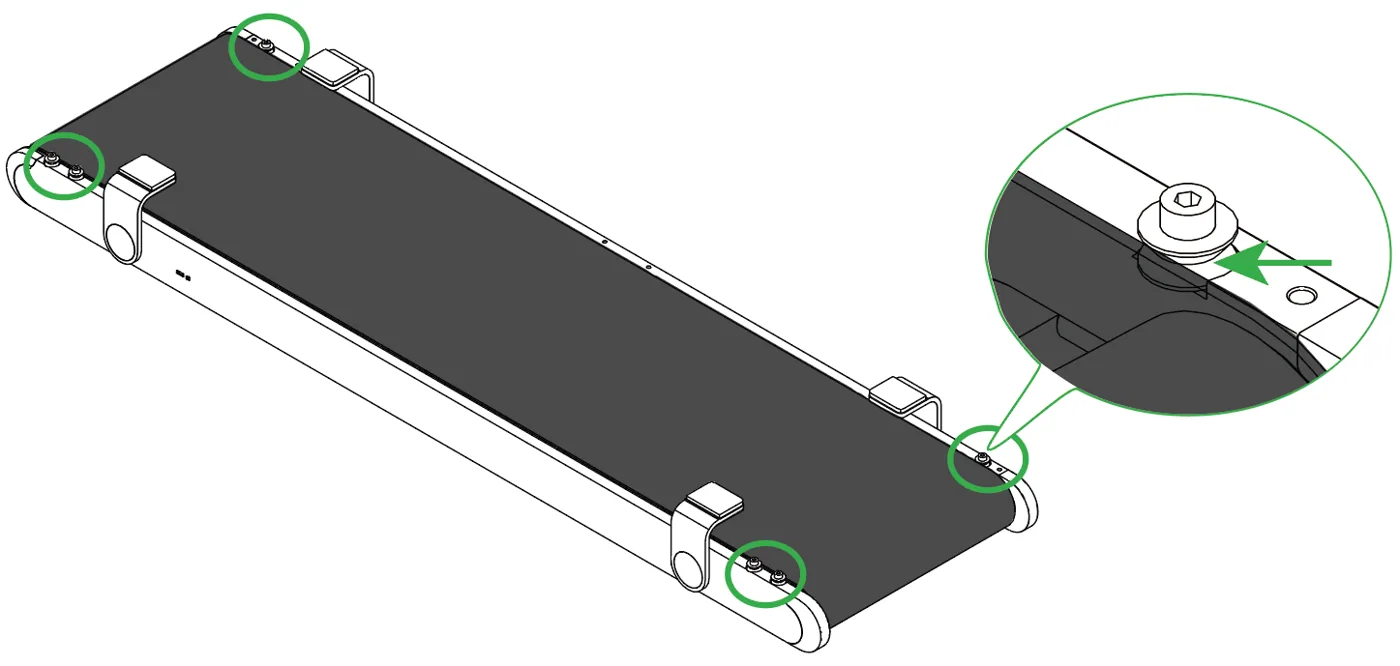

(1) Da la vuelta al transportador. Usa el destornillador suministrado con la correa del transportador para retirar los tornillos y los rodamientos con ranura en V de las tres esquinas, excepto la esquina donde se encuentra el conector.

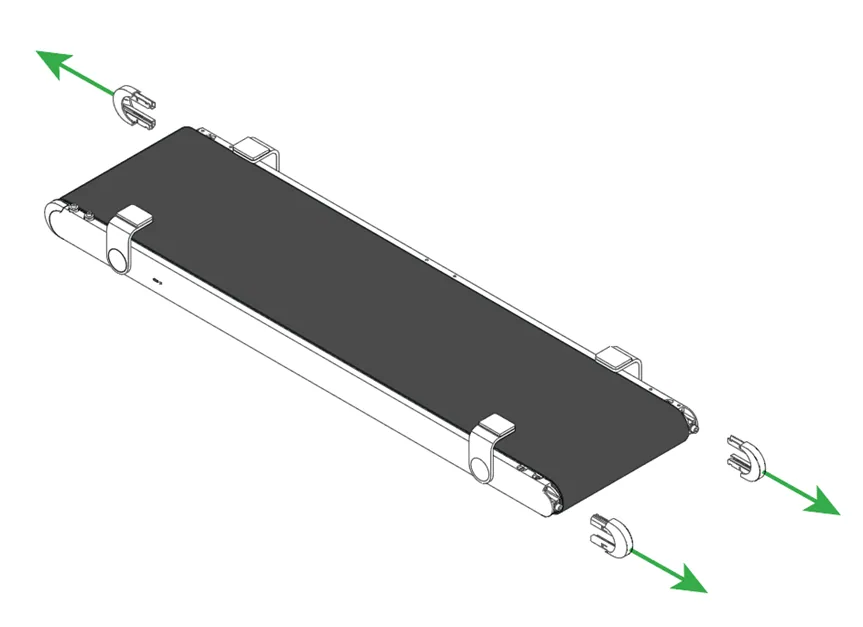

(2) Retira las tapas de las tres esquinas.

Nota: Si la tapa es difícil de retirar, usa una herramienta como una palanca para hacer palanca y extraerla.

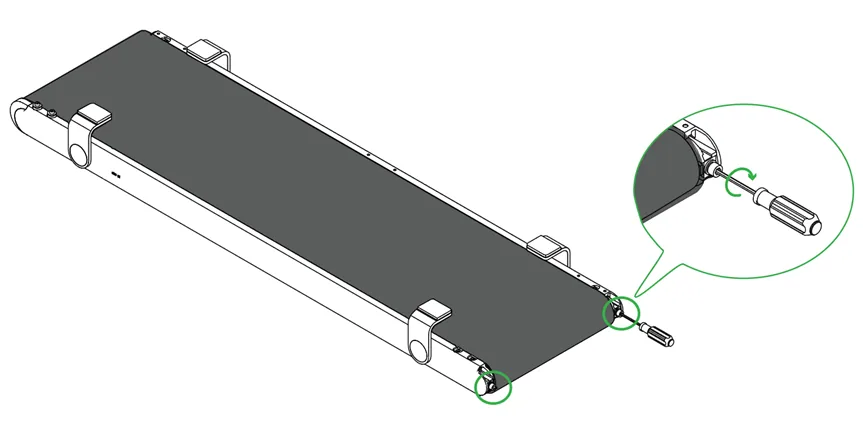

(3) Usa el destornillador para aflojar ligeramente los dos tornillos situados cerca del rodillo ajustable.

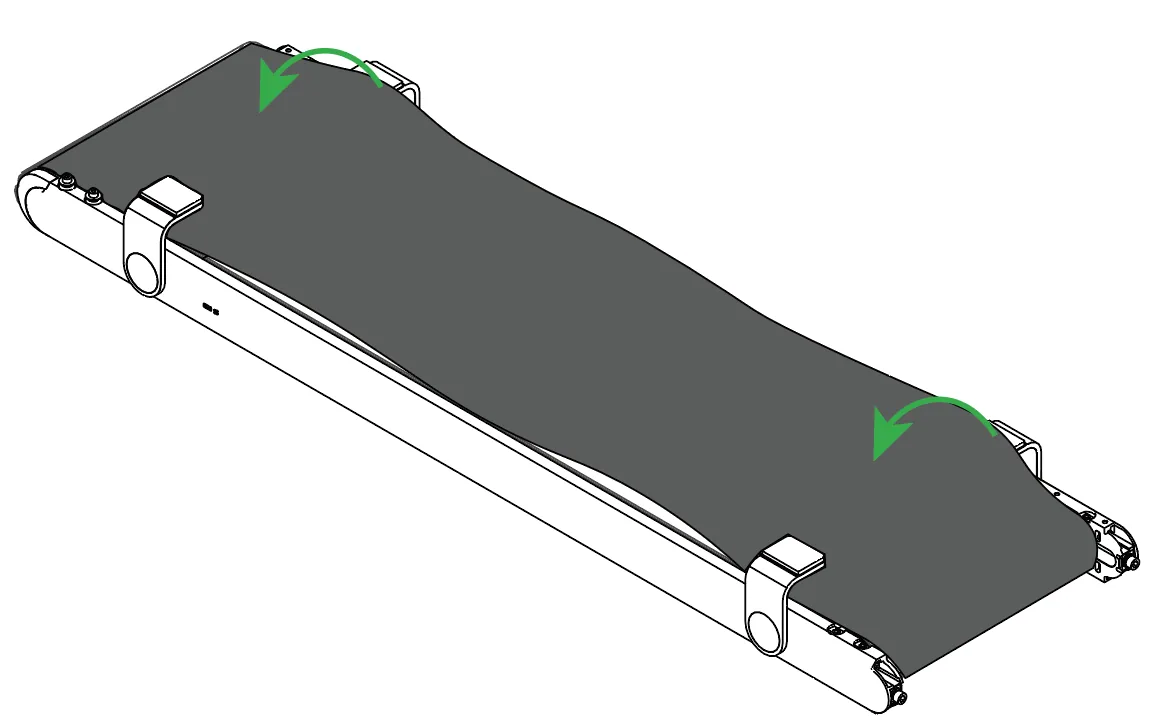

(4) Ajusta la posición de la correa para centrarla. Asegúrate de que los dos lados de la correa no toquen el soporte y de que la distancia entre los bordes y el bastidor sea la misma en todos los casos.

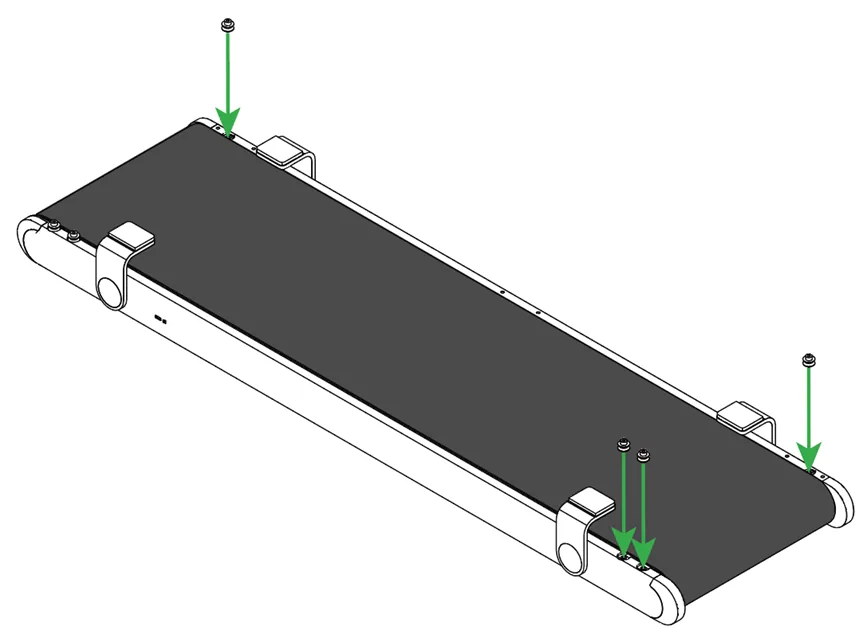

(5) Aprieta lentamente los dos tornillos situados cerca del rodillo ajustable, manteniendo la correa centrada y con la misma tensión en ambos lados. Cuando la correa esté tensa y a 1-2 mm de las cabezas de los tornillos, deja de apretar los tornillos.

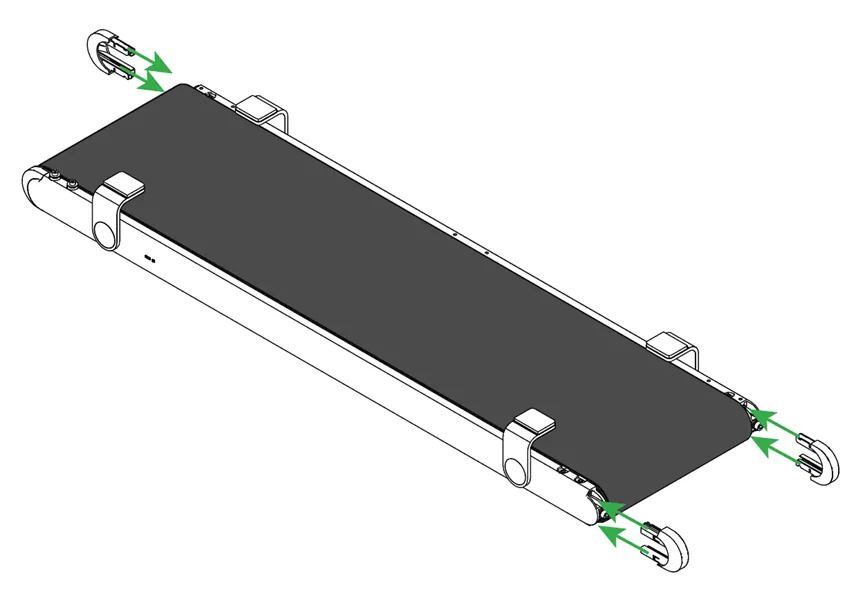

(6) Vuelve a insertar la tapa en cada esquina, después vuelve a instalar los rodamientos con ranura en V y los tornillos y, por último, introduce los bordes de la correa en todos los rodamientos con ranura en V.

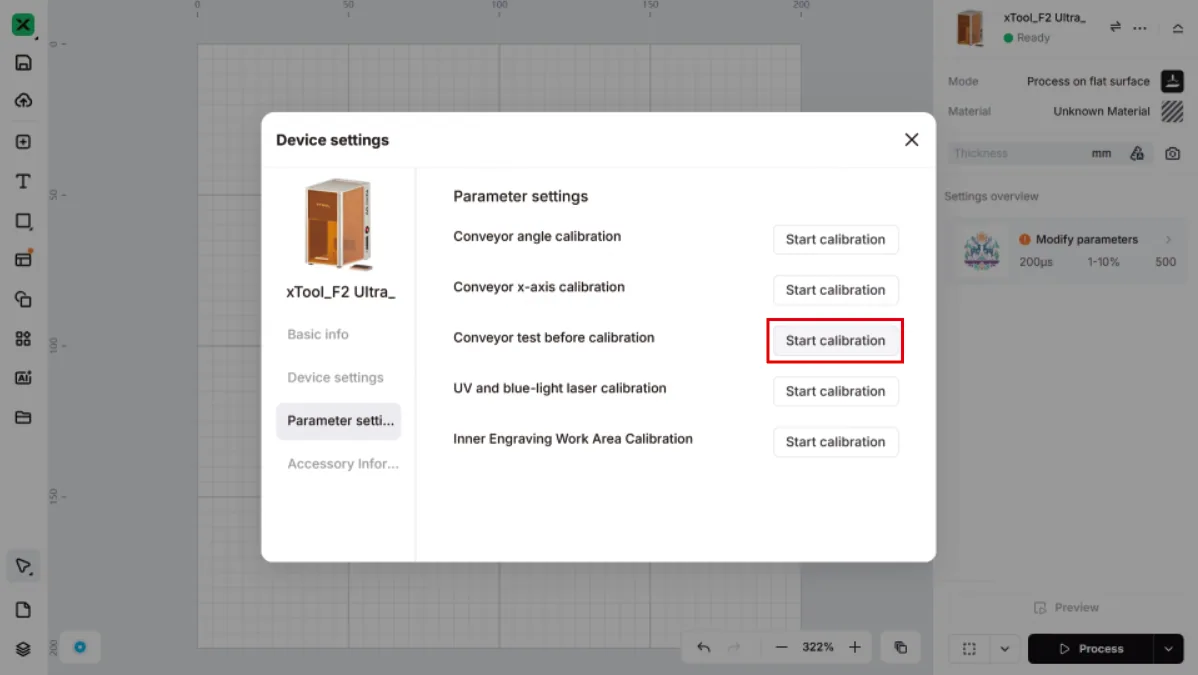

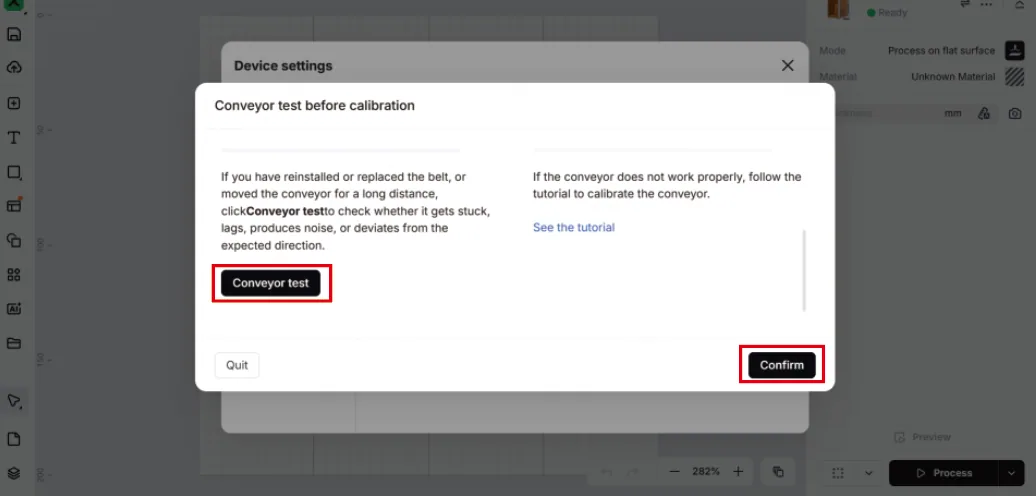

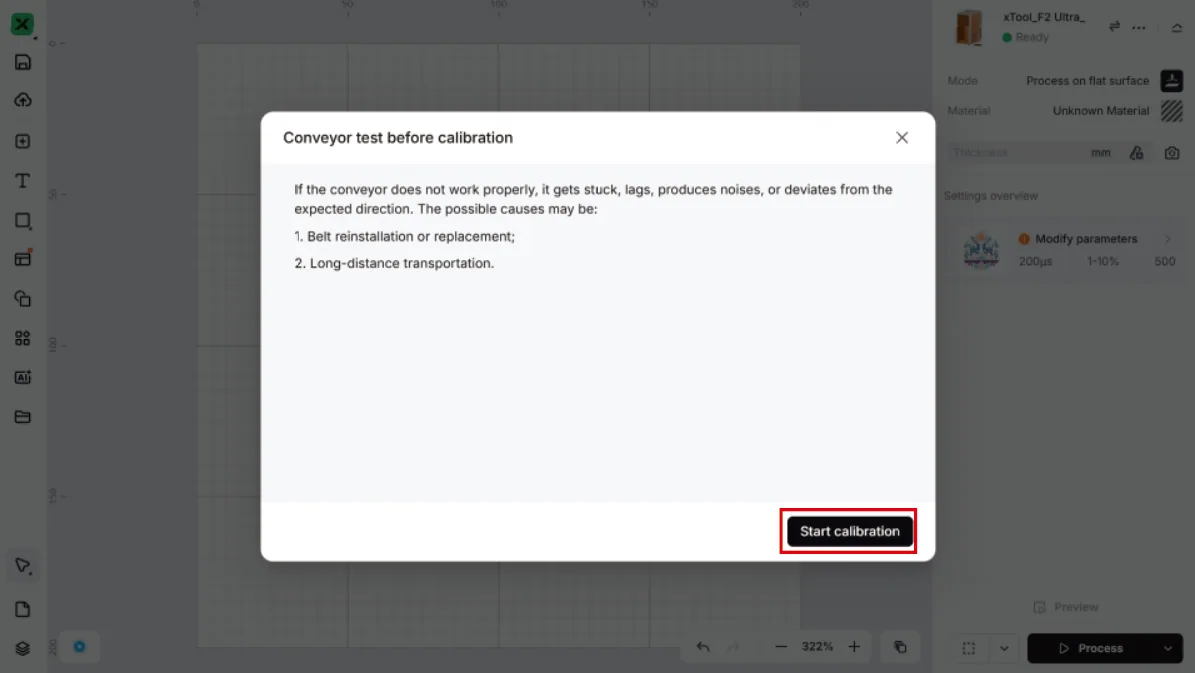

(7) Vuelve a conectar el transportador con xTool F2 Ultra UV y conecta xTool F2 Ultra UV a xTool Studio. Haz clic en … y después en Ajustes del dispositivo  > Ajustes de parámetros > Iniciar calibración junto a Prueba del transportador antes de la calibración > Iniciar calibración > Prueba del transportador. Cuando el transportador se mueva, comprueba si se mueve correctamente.

• Si el transportador se mueve correctamente, la calibración se ha realizado con éxito. A continuación, haz clic en Confirmar.
• Si el transportador no se mueve correctamente, sigue los mismos pasos para volver a calibrar la correa.

Calibración del ángulo

Las siguientes situaciones pueden provocar un desplazamiento angular de la correa del transportador y requerir una calibración del ángulo:

• Se ha movido una distancia larga
• Ha transportado un material pesado (> 1 kg)
• Se ha sustituido la correa

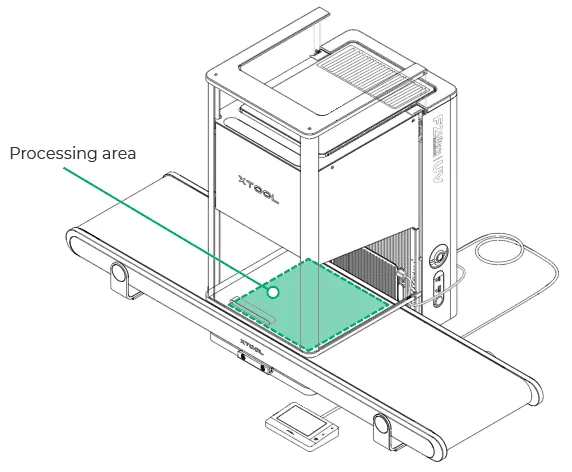

(1) Pega una hoja de papel de desecho (220 mm × 220 mm) en el área de procesamiento sobre la correa.

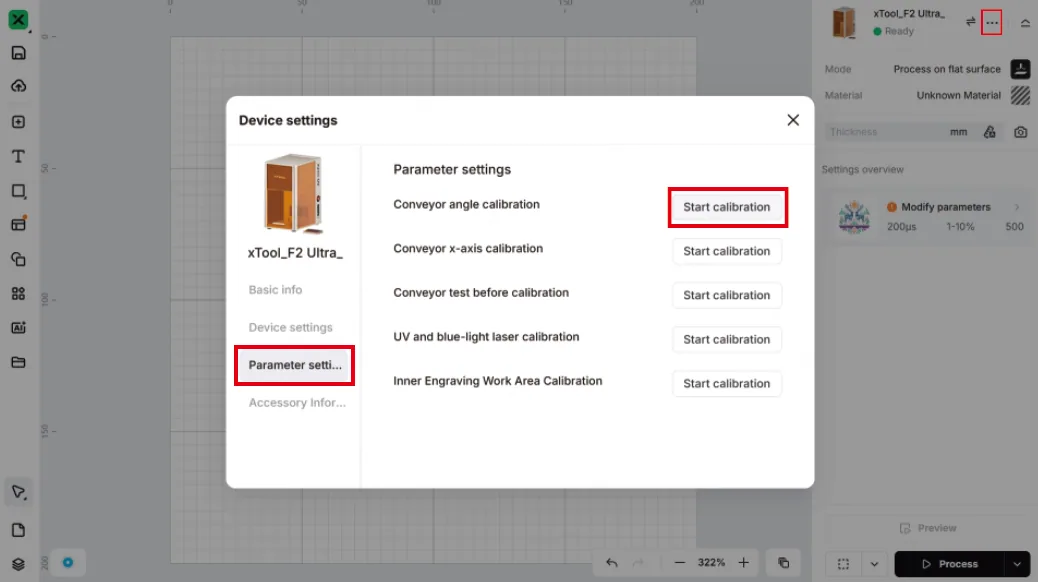

(2) Conecta xTool F2 Ultra UV a xTool Studio. Haz clic en … y después en Ajustes del dispositivo > Ajustes de parámetros > Iniciar calibración junto a Calibración del ángulo del transportador > Iniciar calibración.

(3) Haz clic en Grabar. Ponte unas gafas de seguridad láser. Pulsa el botón Inicio/Parada de XTOOL en el controlador con pantalla táctil para empezar a grabar en el papel de desecho.

Nota: Cuando xTool F2 Ultra UV se usa con un transportador, su recinto protector no se puede cerrar por completo. Por tu seguridad, se recomienda usar gafas de seguridad láser que protejan frente a haces láser de 355 ± 5 nm de longitud de onda durante el procesamiento. Si compras las gafas en nuestra página web, asegúrate de seleccionar este modelo específico.

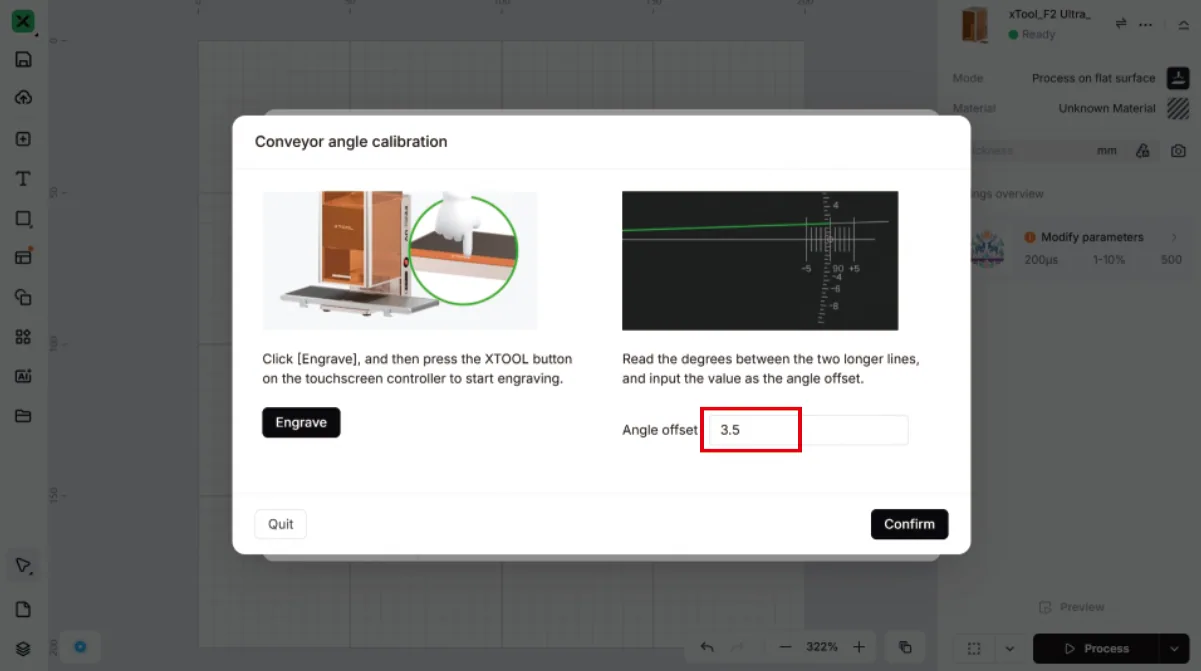

(4) Tras el grabado, retira el papel de desecho y comprueba el patrón grabado. Lee el ángulo entre las dos líneas más largas e introduce el valor en xTool Studio.

(5) Haz clic en Confirmar para guardar el resultado de la calibración.

Calibración del eje X

Las siguientes situaciones pueden provocar un error de distancia en el movimiento de la correa y requerir una calibración del eje X:

• Se ha movido una distancia larga
• Ha transportado un material pesado (> 1 kg)
• Se ha sustituido la correa

Nota: Asegúrate de haber completado la calibración del ángulo antes de la calibración del eje X.

(1) Pega una hoja de papel de desecho (220 mm × 220 mm) en el área de procesamiento sobre la correa.

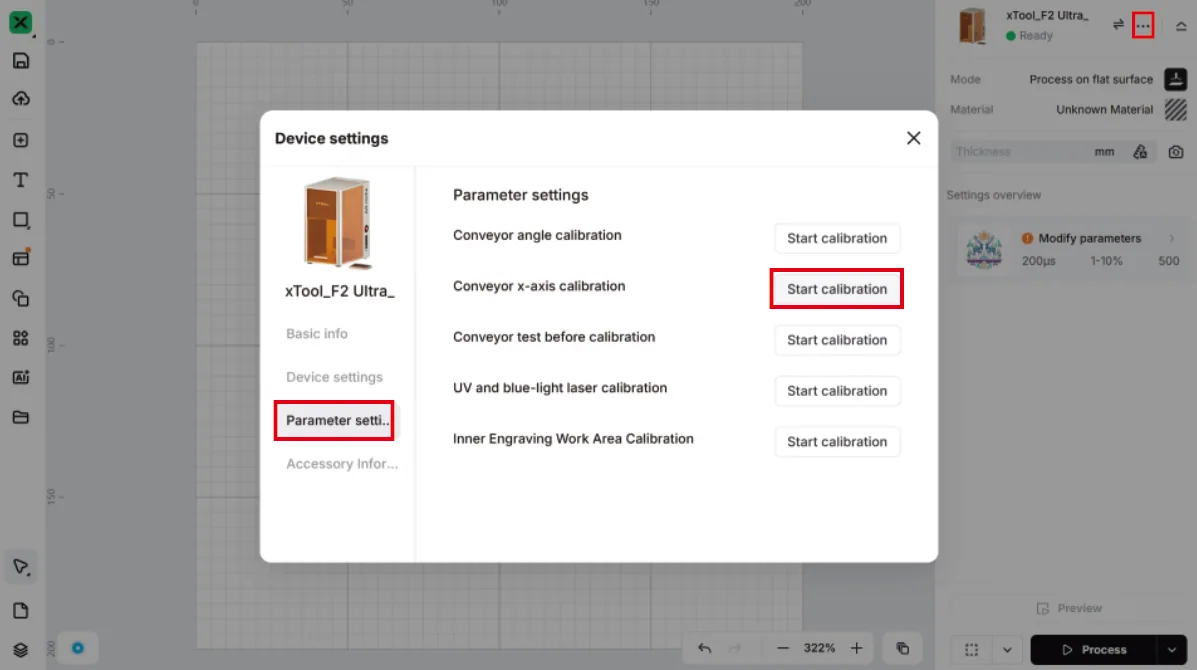

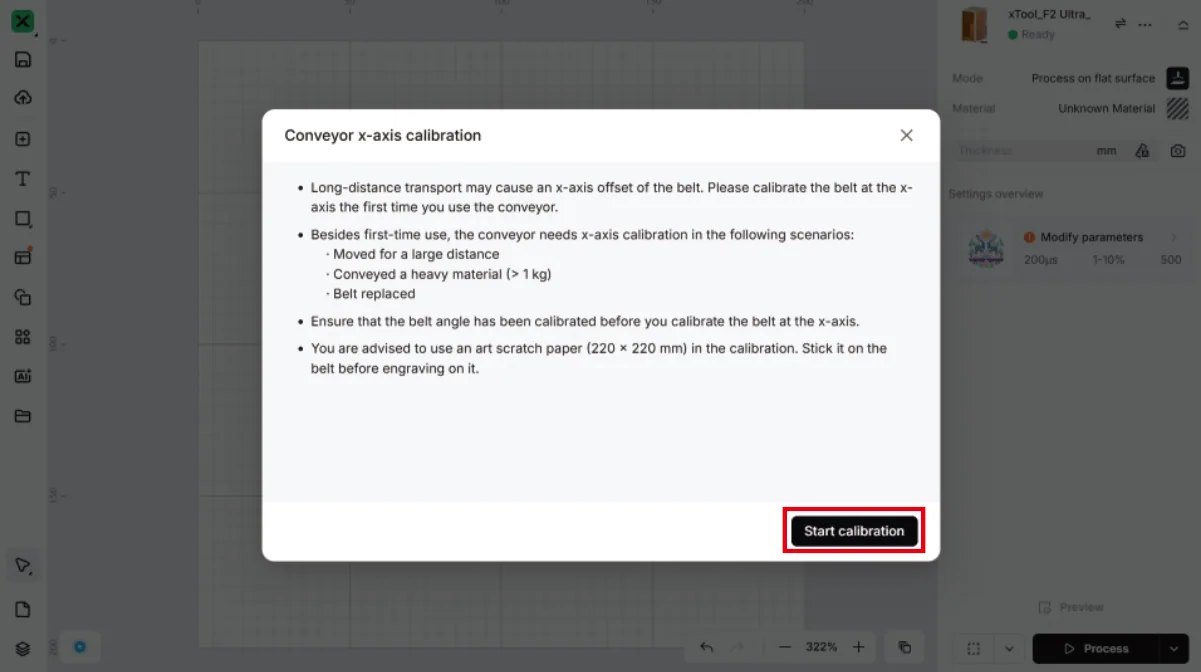

(2) Conecta xTool F2 Ultra UV a xTool Studio. Haz clic en … y después en Ajustes del dispositivo > Ajustes de parámetros > Iniciar calibración junto a Calibración del eje X del transportador > Iniciar calibración.

(3) Haz clic en Grabar. Ponte unas gafas de seguridad láser. Pulsa el botón Inicio/Parada de XTOOL en el controlador con pantalla táctil para empezar a grabar en el papel de desecho.

Nota: Cuando xTool F2 Ultra UV se usa con un transportador, su recinto protector no se puede cerrar por completo. Por tu seguridad, se recomienda usar gafas de seguridad láser que protejan frente a haces láser de 355 nm de longitud de onda durante el procesamiento. Si compras las gafas en nuestra página web, asegúrate de seleccionar este modelo específico.

(4) Tras el grabado, retira el papel de desecho y comprueba el patrón grabado. Lee la longitud de la línea sobre la escala e introduce el valor en xTool Studio.

(5) Haz clic en Confirmar para guardar el resultado de la calibración.

Sustituir la correa

Si la correa del transportador está dañada, sustitúyela.

Herramientas necesarias:

• Destornillador 2,5 mm (suministrado con el transportador)
• Palanca (opcional)

(1) Da la vuelta al transportador. Con el destornillador suministrado con la correa del transportador, retira los tornillos y los rodamientos con ranura en V de las tres esquinas, excepto la esquina donde se encuentra el conector.

(2) Retira las tapas de las tres esquinas, excepto la esquina donde se encuentra el conector.

Nota: Si la tapa es difícil de retirar, usa una herramienta como una palanca para hacer palanca y extraerla.

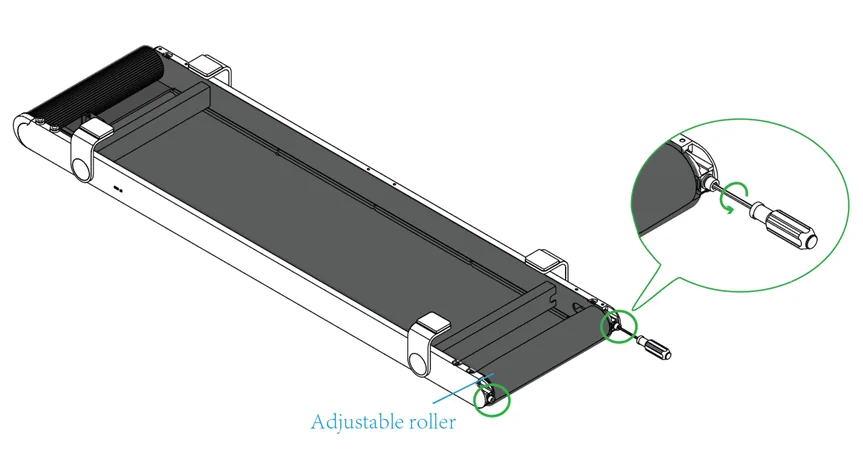

(3) Usa el destornillador para aflojar los dos tornillos situados cerca del rodillo ajustable. Al aflojar los tornillos, el rodillo ajustable se desplaza hacia dentro y la correa se afloja.

Demostración:

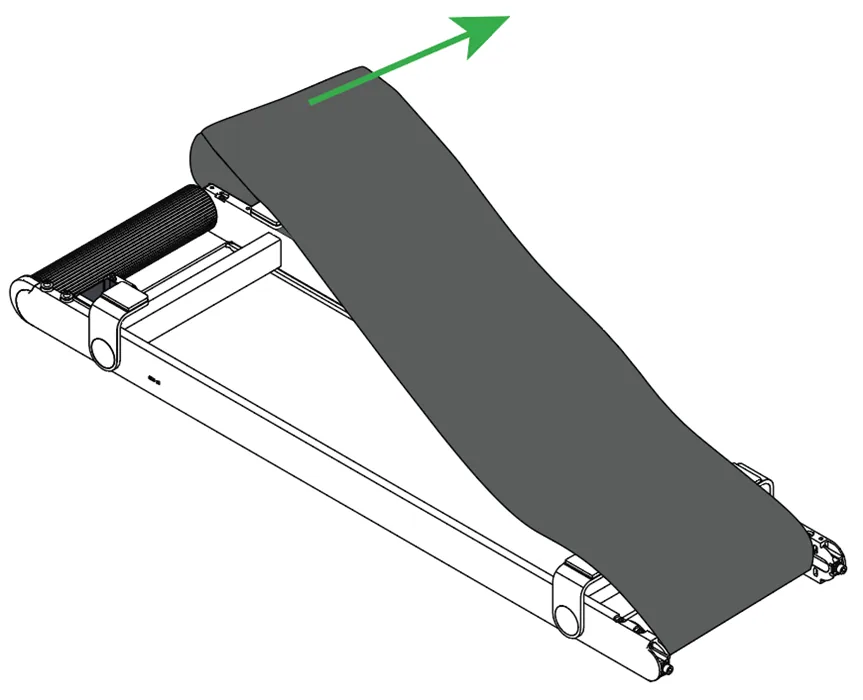

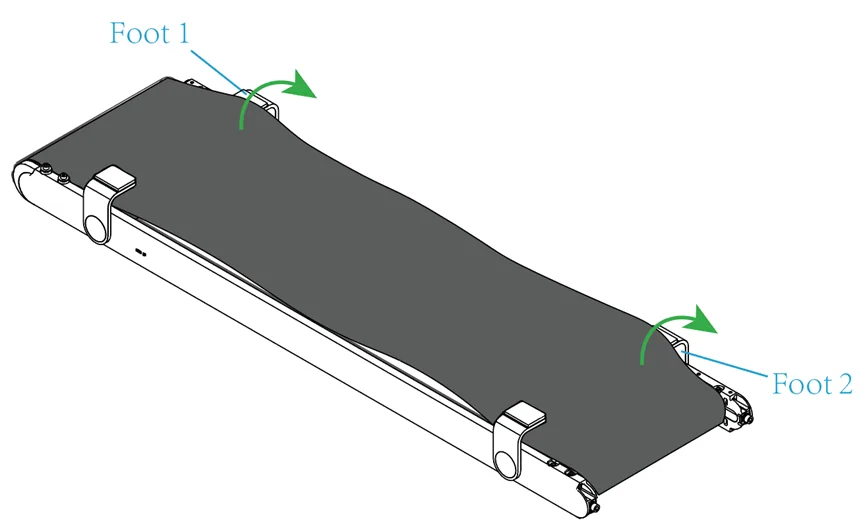

(4) Cuando la correa esté lo suficientemente floja, extrae el borde de la correa del Pie 1 y del Pie 2, después retira un extremo de la correa del lado cercano al Pie 1 y, por último, retira toda la correa.

Demostración:

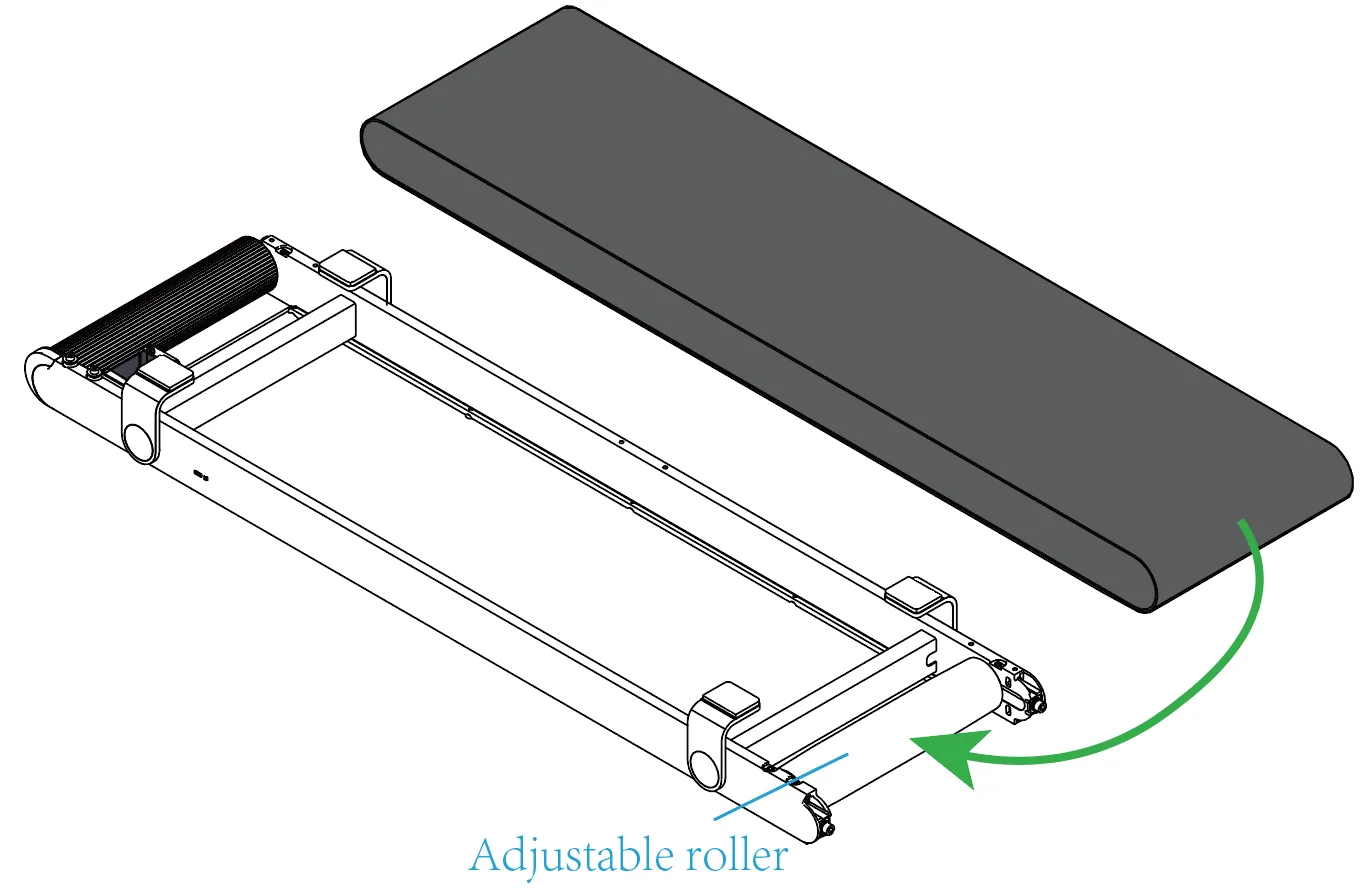

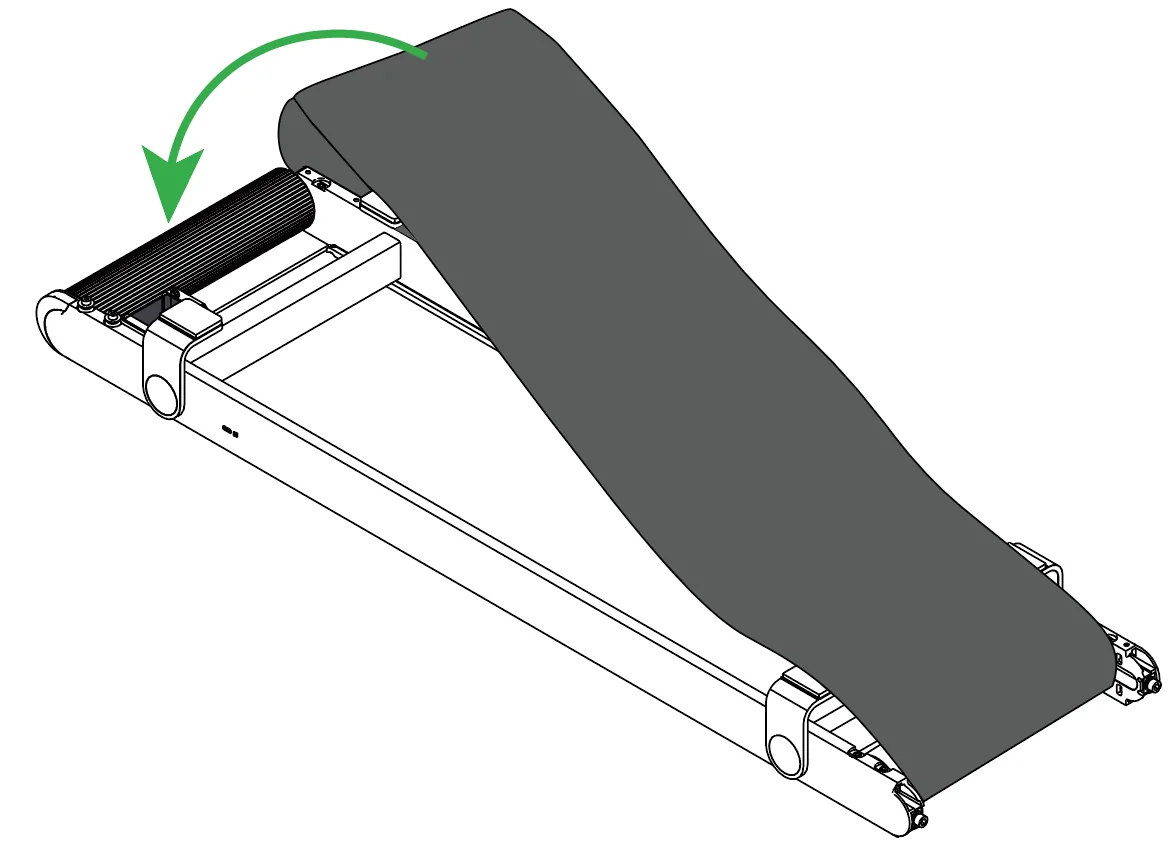

(5) Instala primero un extremo de la nueva correa en el rodillo ajustable y después desliza el otro extremo sobre el otro rodillo.

Demostración:

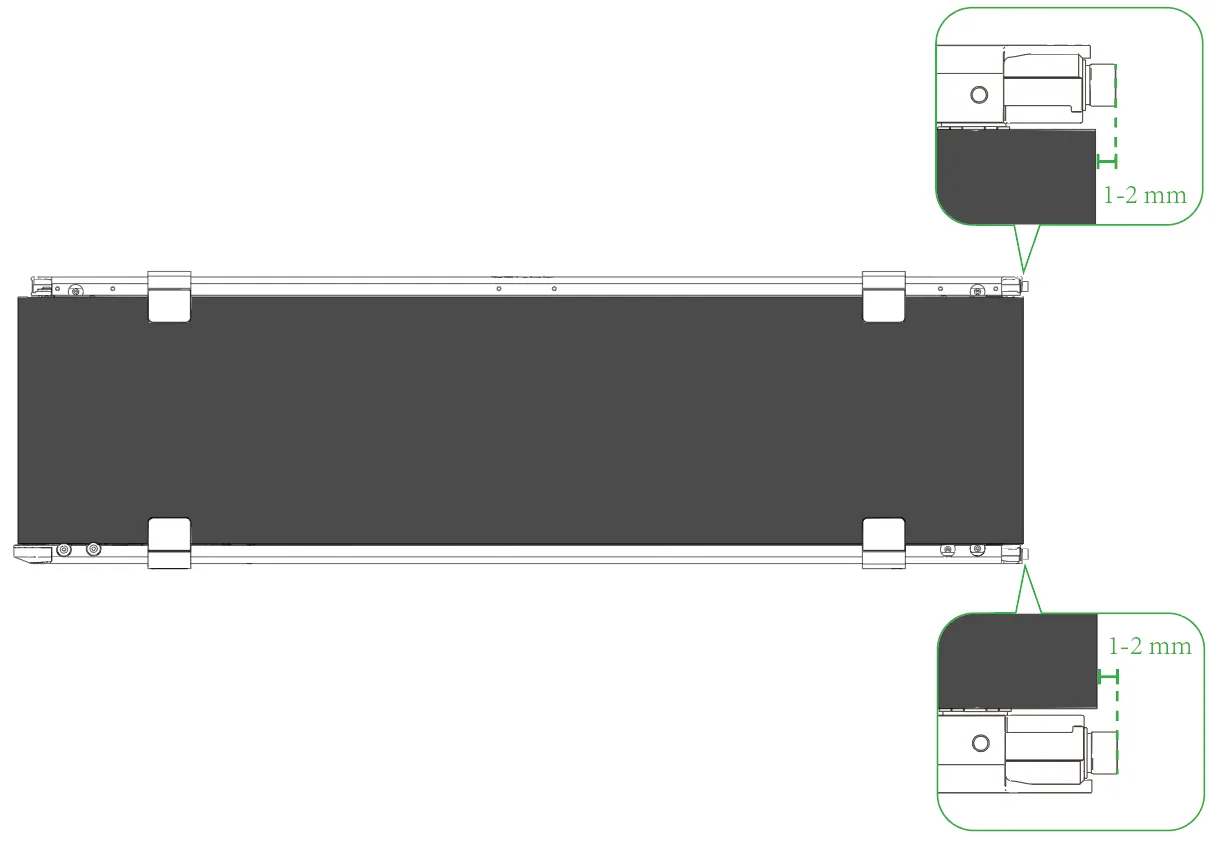

(6) Empuja los bordes de la correa hacia el lado interior de los pies del transportador. Aprieta lentamente los dos tornillos situados cerca del rodillo ajustable, manteniendo la correa centrada y con la misma tensión en ambos lados. Cuando la correa esté tensa y a 1-2 mm de las cabezas de los tornillos, deja de apretar los tornillos.

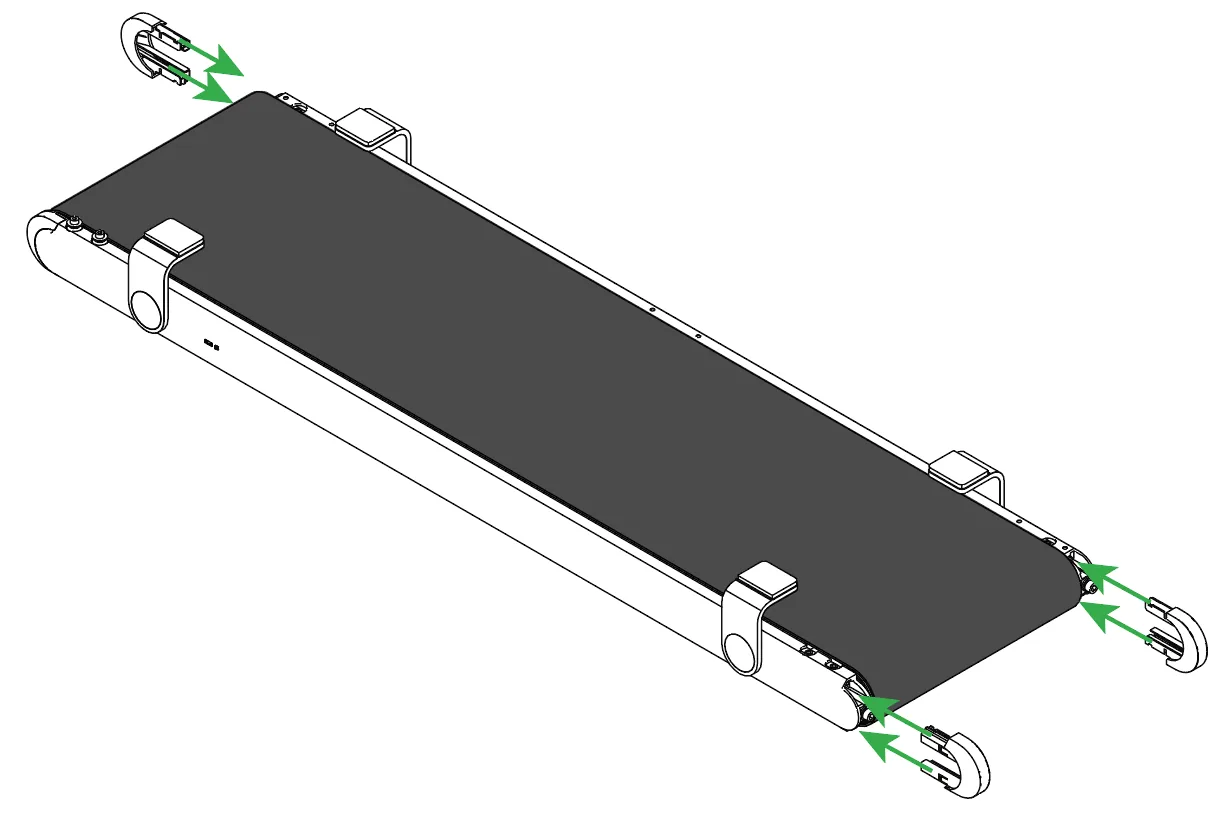

(7) Vuelve a insertar la tapa en cada esquina, después vuelve a instalar los rodamientos con ranura en V y los tornillos y, por último, introduce los bordes de la correa en todos los rodamientos con ranura en V.

Nota: Después de sustituir la correa, prueba la correa para ver si se mueve correctamente. Si la correa del transportador se mueve correctamente, realiza las calibraciones del ángulo y del eje X en ese orden para garantizar la precisión del movimiento.
