• Usa un material con una superficie lisa y curvas suaves que cumplan los requisitos siguientes.


• El ángulo entre la tangente a la curva en cualquier punto y una línea horizontal no debe ser superior a 45 grados.


• La distancia entre el punto más alto y el más bajo de la superficie curva no debe ser superior a 10 cm.


• No se admiten cambios bruscos de altura, esquinas pronunciadas ni inclinaciones hacia dentro.


• No uses materiales altamente reflectantes.
  La xTool F1 Ultra mide las superficies curvas basándose en principios ópticos. Reflejos excesivos del material pueden provocar mediciones imprecisas.


#2 Conectar la xTool F1 Ultra a XCS

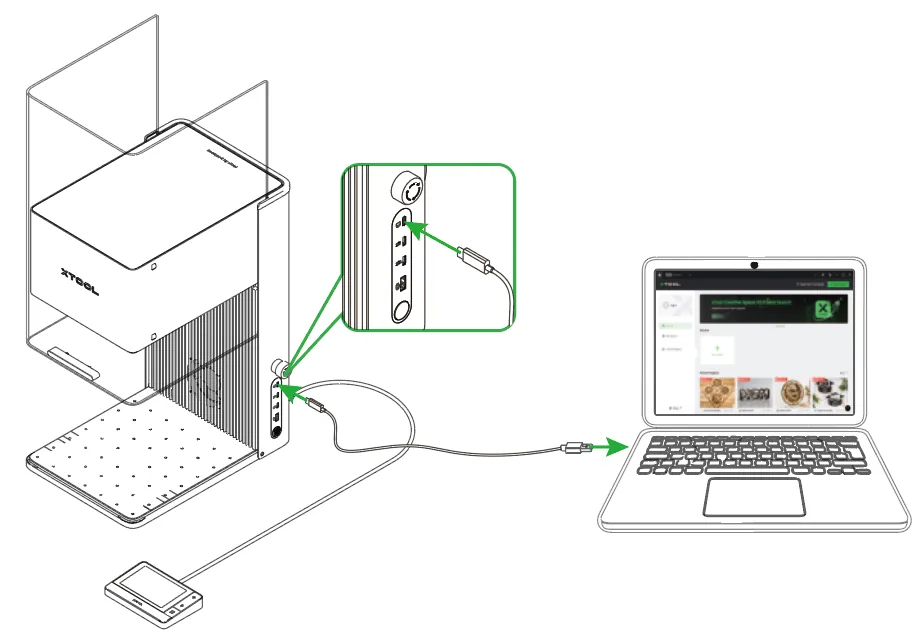

(1) Usa el cable USB para conectar la xTool F1 Ultra al ordenador.

(2) Abre XCS en el ordenador. En la esquina superior derecha de XCS, haz clic en el botón + Nuevo proyecto.

(3) En el lado derecho de la página de edición del proyecto, haz clic en Conectar dispositivo.

Nota: Si ya has conectado un dispositivo xTool en XCS anteriormente, haz clic en el icono > Conectar dispositivo.

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

#3 Iniciar el procesamiento con XCS en el ordenador

1. Seleccionar el modo de procesamiento

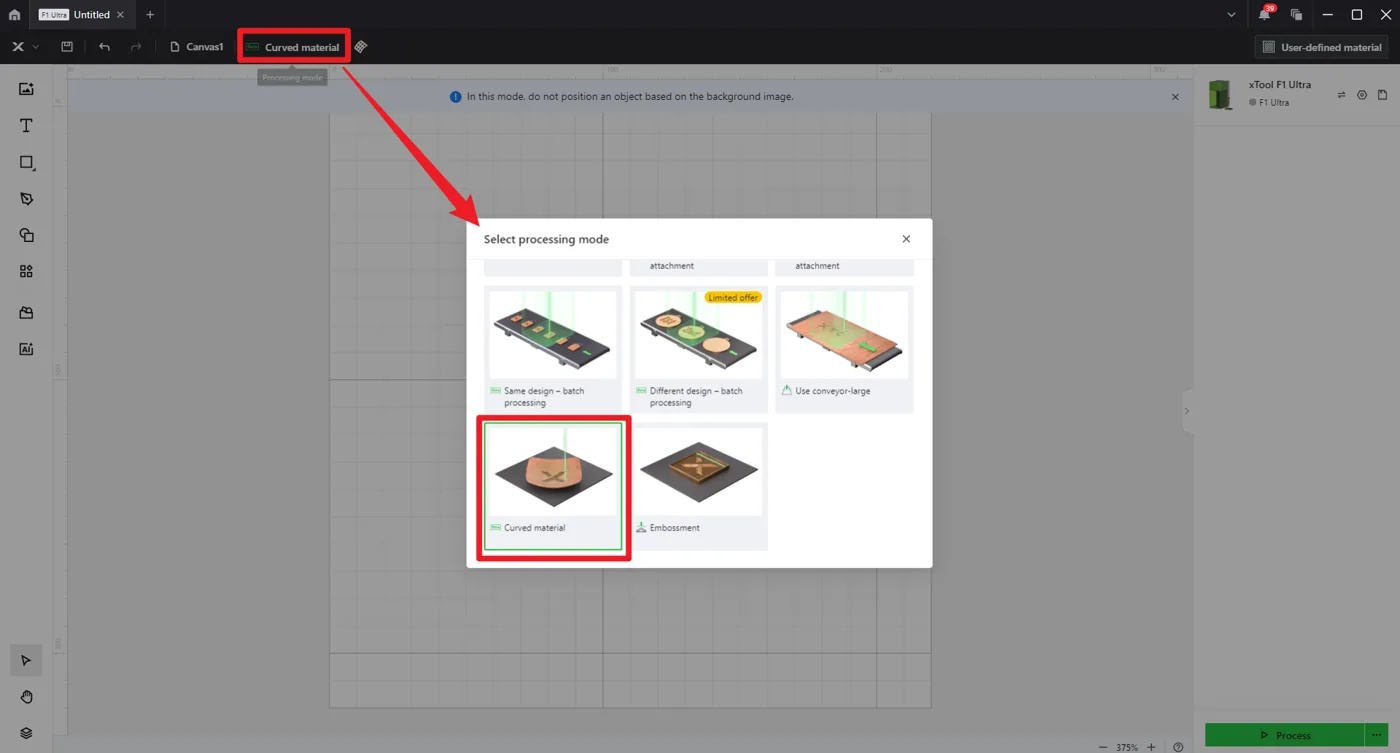

En la parte superior de XCS, haz clic en el nombre del modo de procesamiento actual y selecciona Material curvo.

2. Ajustar el enfoque y seleccionar el área de procesamiento

(1) En la parte superior de XCS, haz clic en el icono Medición de curva .

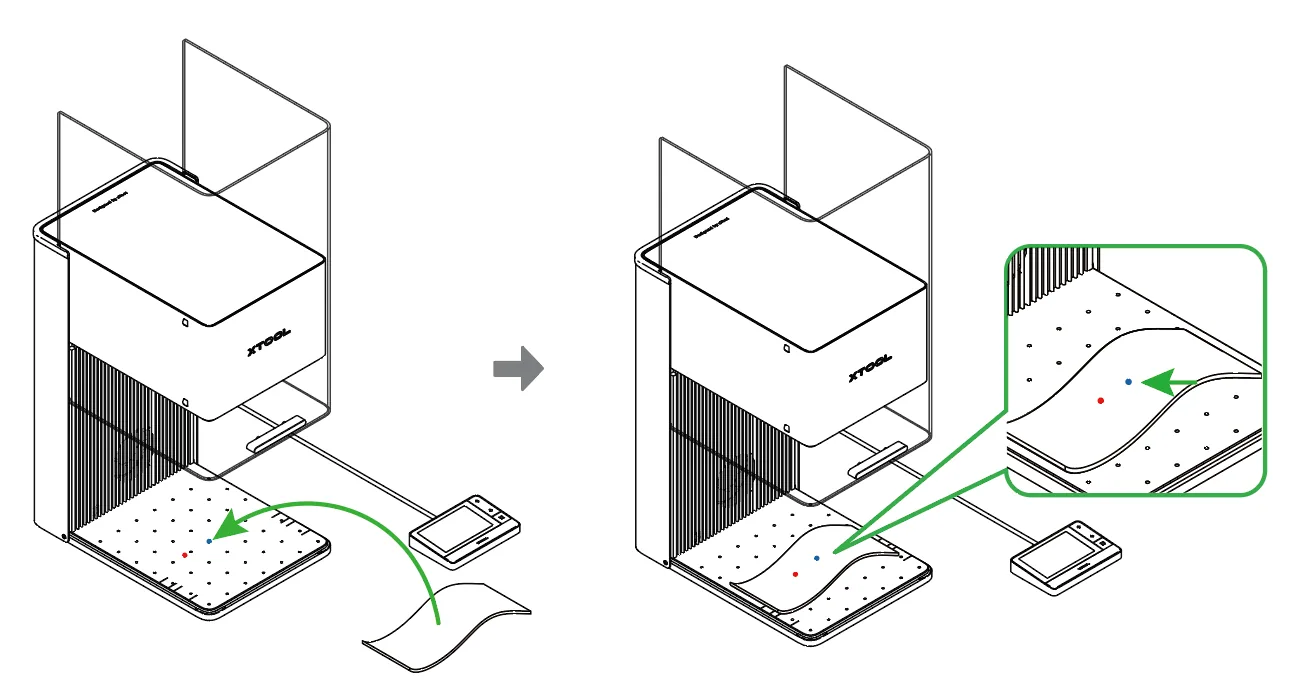

(2) Levanta la carcasa protectora y coloca el material sobre la placa base, permitiendo que el punto de luz azul incida en el centro del área de procesamiento deseada.

(3) Mantén pulsado el botón Arriba/Abajo del módulo láser para subir o bajar el módulo láser. Cuando los puntos de luz roja y azul se superponen formando un punto morado, el enfoque se ha establecido correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz roja se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz roja se desplaza hacia la derecha.

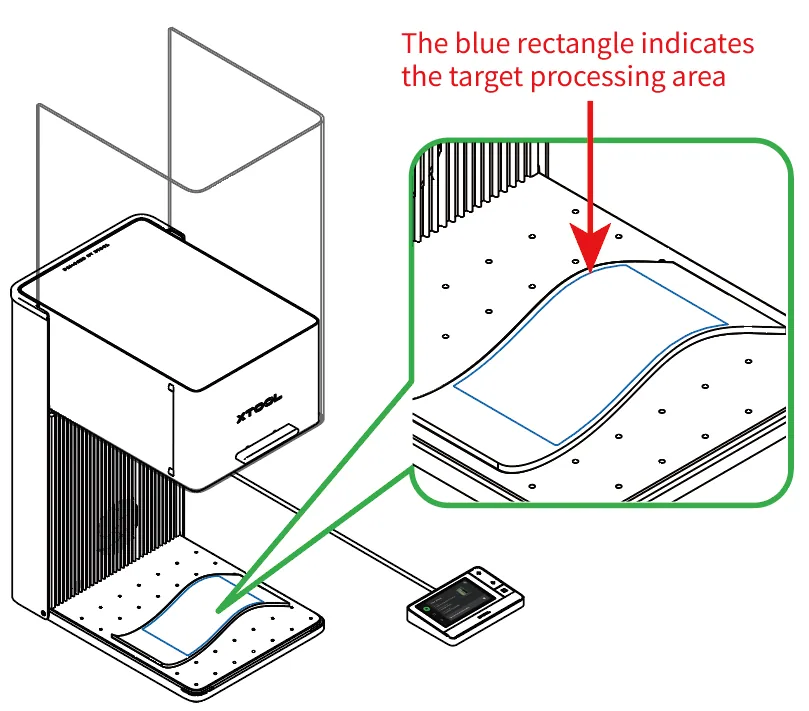

(4) En XCS, haz clic en Delimitar y podrás ver una proyección rectangular azul, que indica el área de procesamiento objetivo.

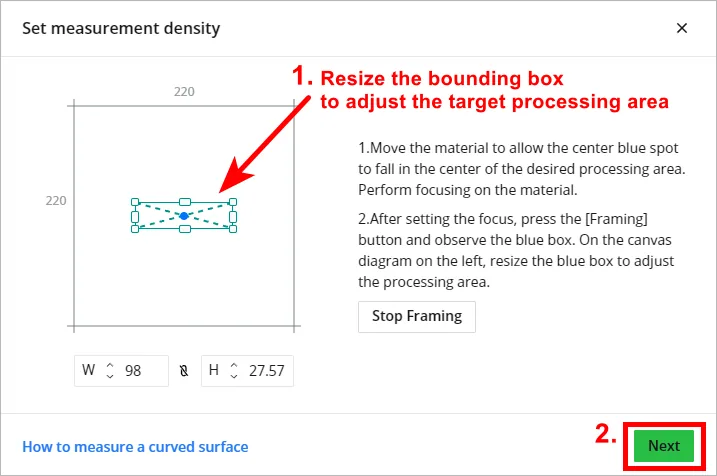

(5) En XCS, arrastra los tiradores para redimensionar el marco delimitador, con el fin de ajustar el área de procesamiento objetivo. Después de confirmar el área de procesamiento objetivo, haz clic en Siguiente.

Nota: De forma predeterminada, la proporción de ancho y alto está bloqueada. Puedes desbloquearla haciendo clic en el icono .

3. Ajustar la densidad de medición

(1) XCS proporciona una densidad de medición recomendada en función del tamaño del área seleccionada. Puedes ajustar la densidad de medición cambiando las Filas y las Columnas.

Nota: Cuantas más filas y columnas, mayor es la densidad de medición, más preciso es el modelo, pero mayor es el tiempo de medición.

(2) Haz clic en Iniciar medición y el dispositivo medirá la altura de cada punto del área seleccionada. Puedes ver el progreso de la medición en XCS.

(3) Una vez completada la medición, XCS genera un modelo 3D.

• Para rotar el modelo, arrástralo con el ratón.
• Para ajustar el modelo, cambia la Suavidad y la Tensión.

(4) Haz clic en Hecho. El área seleccionada y medida se muestra normalmente en el lienzo, mientras que el resto del área se vuelve gris, lo que indica un área de no procesamiento.

4. Diseñar objetos y ajustar los parámetros de procesamiento

Nota:  El área gris del lienzo no está medida. No coloques objetos en esta área.

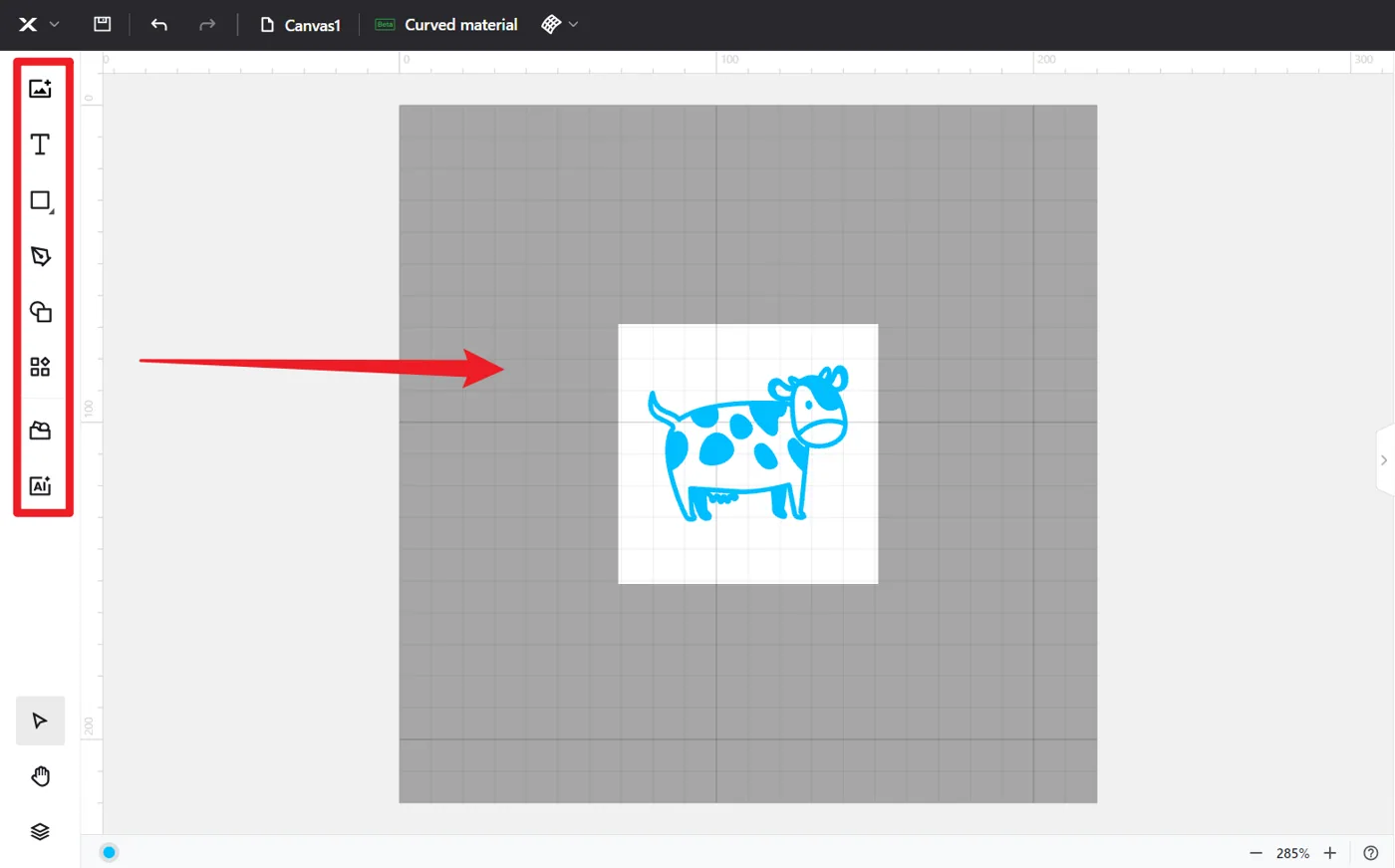

 (1) Usa las herramientas a la izquierda del lienzo para crear objetos en el lienzo. Puedes importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.

Nota: Para más información sobre cómo usar XCS para diseñar objetos, consulta el Centro de aprendizaje de software.

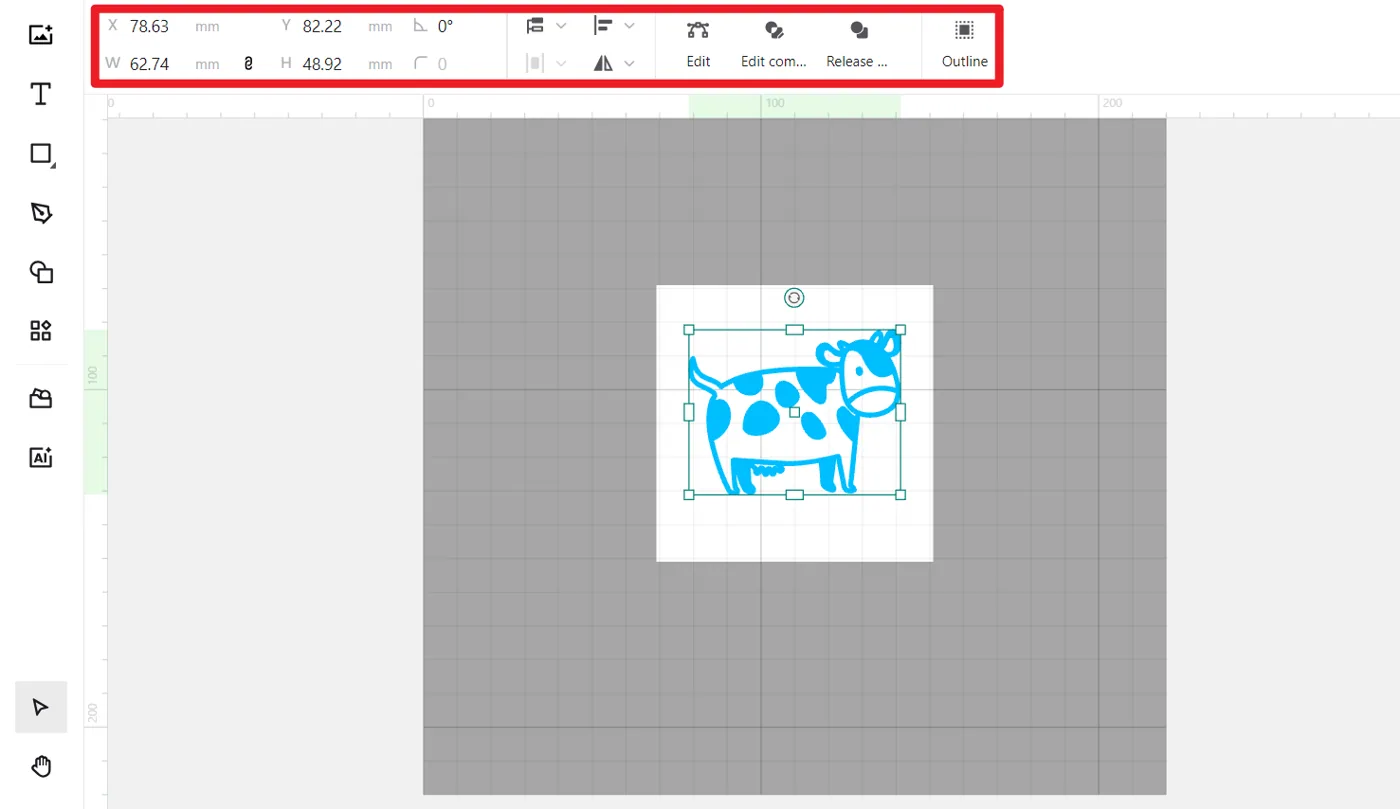

(2) Selecciona objetos en el lienzo. En la parte superior de XCS, puedes usar las herramientas para editar más a fondo los objetos seleccionados.

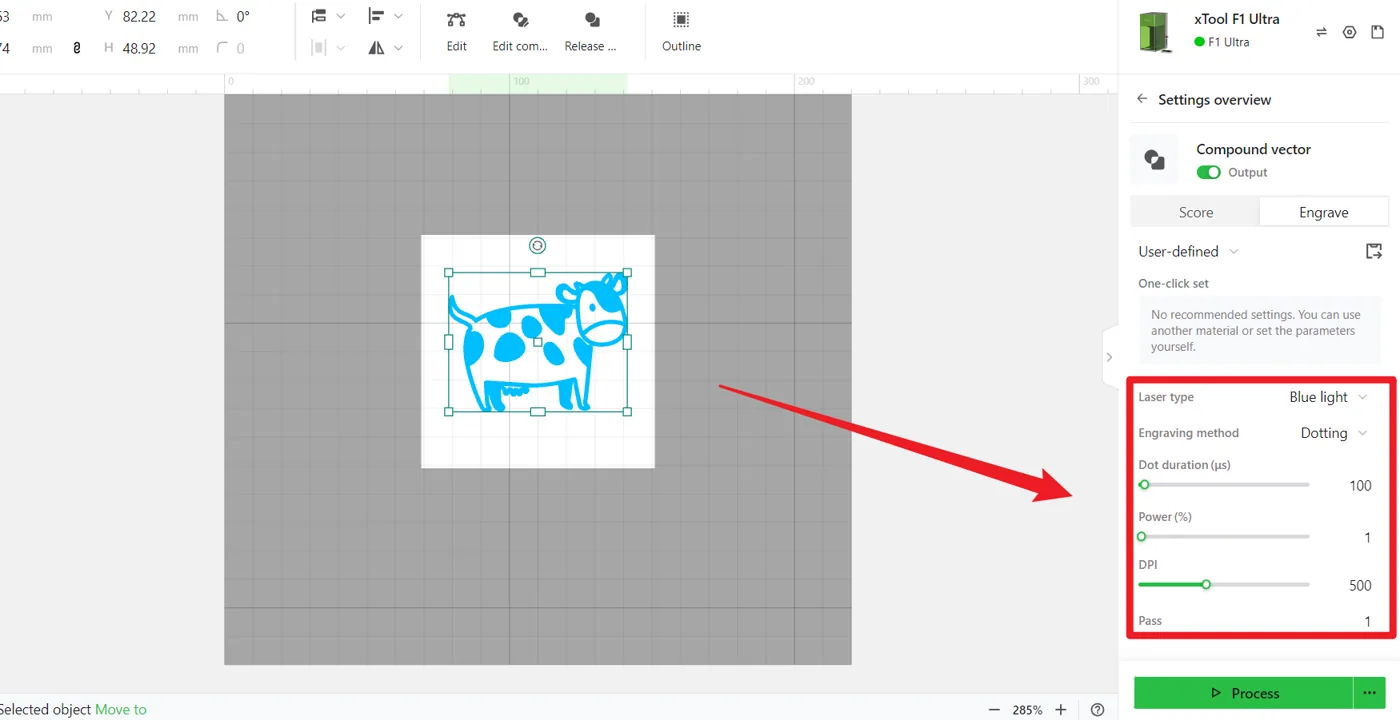

(3) Selecciona objetos en el lienzo. En el lado derecho de XCS, ajusta los parámetros de los objetos seleccionados.

Nota:
– Debes ajustar los parámetros de cada objeto. Un objeto omitido puede fallar en el procesamiento.
– Los parámetros que se pueden ajustar para objetos de mapa de bits y objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y ajustar sus parámetros a la vez.

Nota: Para más información sobre los parámetros de procesamiento, consulta Los parámetros de procesamiento de la xTool F1 Ultra.

5. Iniciar el procesamiento

(1) En la esquina inferior derecha de XCS, haz clic en el icono junto a Ir a procesar para ajustar la trayectoria de procesamiento.

• Planificación automática: XCS planifica automáticamente la trayectoria de procesamiento en función de algoritmos inteligentes.
• Por capa: Los objetos se procesarán según el orden de las capas.

(2) En la esquina inferior derecha de XCS, haz clic en Procesar.

(3) Previsualiza el patrón y la trayectoria de procesamiento.

En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la trayectoria de procesamiento.

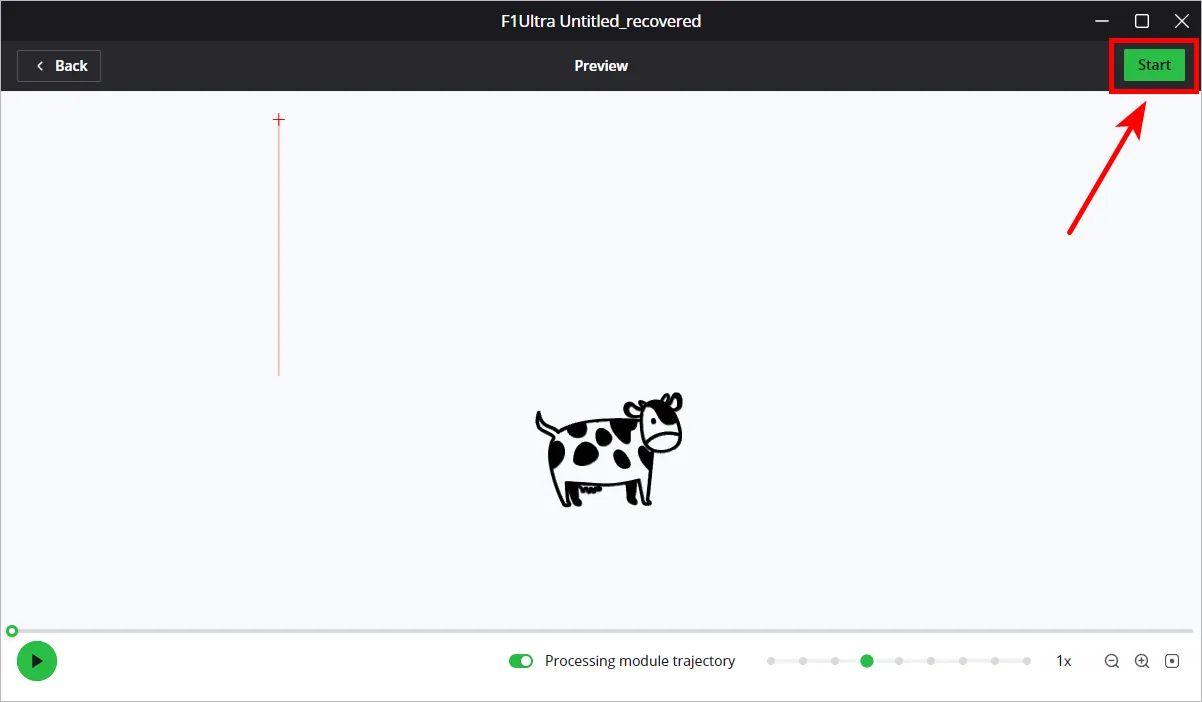

(4) Cierra la carcasa protectora. En la esquina superior derecha del software, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón XTOOL de Inicio/Parada en el controlador con pantalla táctil para comenzar el procesamiento.
