Puedes usar la xTool F1 Ultra con el accesorio rotativo para procesar materiales cilíndricos. Con el Accesorio Rotativo 2 Pro, también puedes procesar materiales esféricos e irregulares.

*El uso del RA2 y del RA2 Pro es el mismo.

Esta página describe cómo usar la xTool F1 Ultra con el accesorio rotativo para el procesamiento.

 Nota: en el pack de la xTool F1 Ultra no se incluye ningún accesorio rotativo.

Configurar el accesorio rotativo

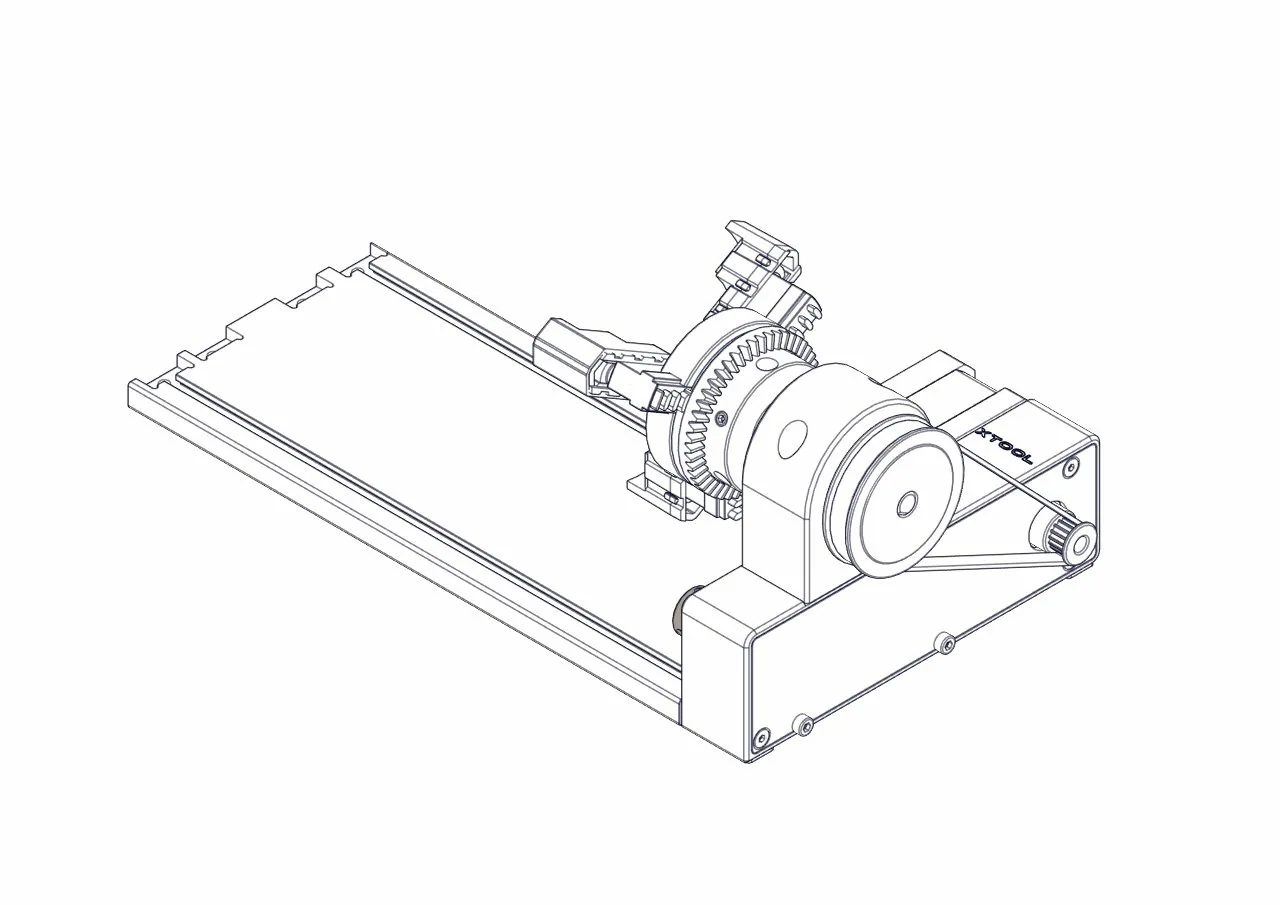

El Accesorio Rotativo 2 Pro admite dos modos de trabajo: modo de rodillos (Roller) y modo de mandril (Chuck). Si dispones del xTool Accessory Kit para el RA2 Pro, puedes instalar el módulo en forma de L en el Accesorio Rotativo 2 Pro para adaptarte a más escenarios.

Monta y configura el accesorio rotativo según tus necesidades.

Nota: el Accesorio Rotativo 1 y el Accesorio Rotativo 2 solo admiten el modo de rodillos (Roller).

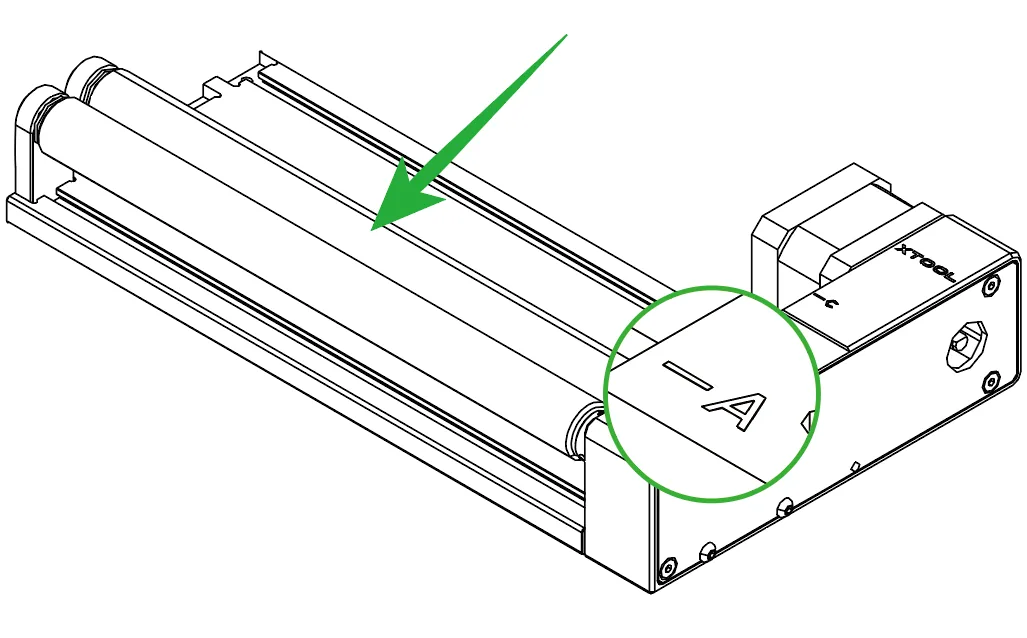

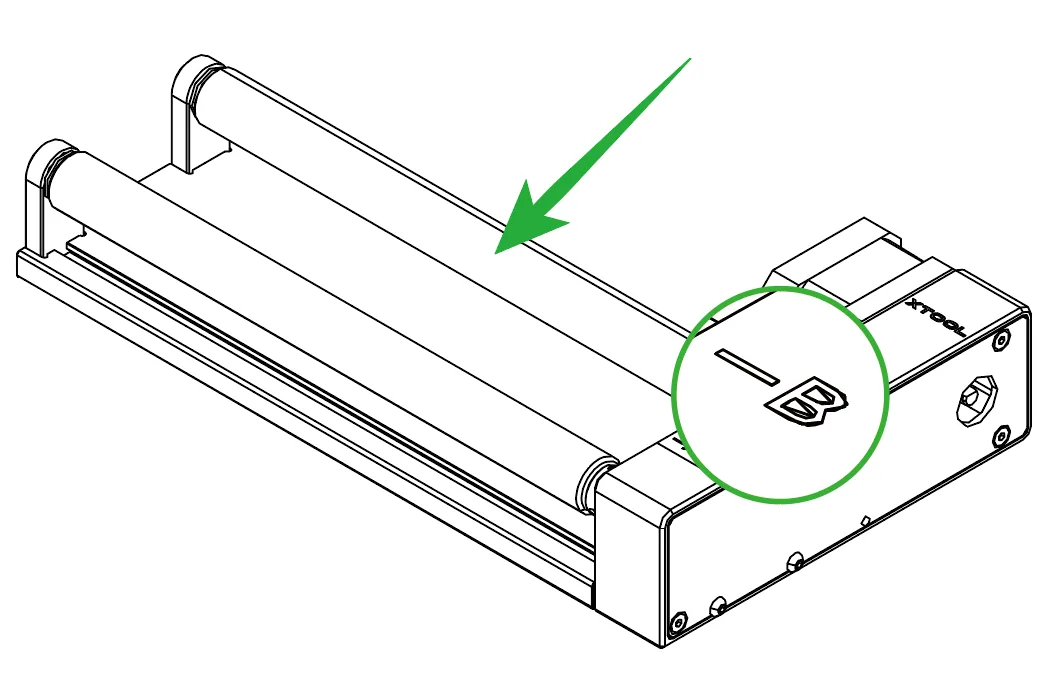

• Si usas el modo de rodillos (Roller), puedes ajustar el accesorio rotativo al nivel A, B o C.

• Si usas el modo de mandril (Chuck), puedes instalar los componentes del mandril de garras y los componentes de garras según tus necesidades.

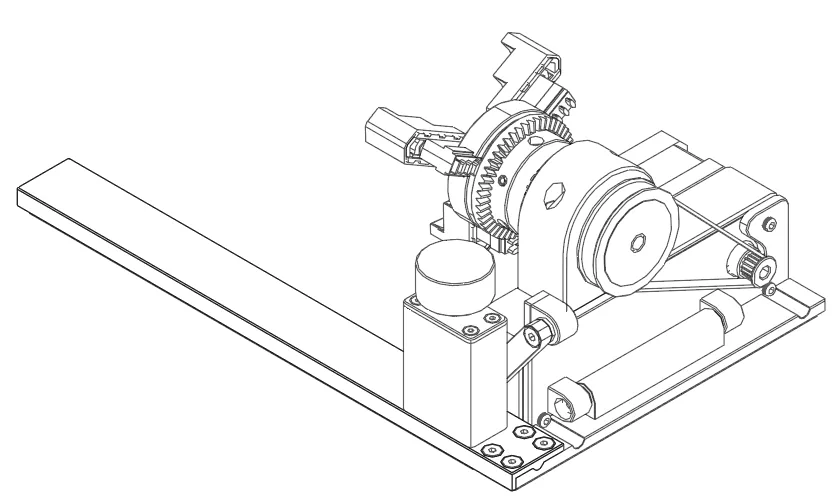

• Si instalas el módulo en forma de L en el Accesorio Rotativo 2 Pro, puedes ajustar el ángulo del mandril.


Nota: para más información sobre cómo montar y configurar el accesorio rotativo, consulta la Guía del usuario del Accesorio Rotativo 2 (RA2) de xTool y los Consejos para usar el módulo en forma de L del RA2 Pro.

Conectar el accesorio rotativo a la xTool F1 Ultra

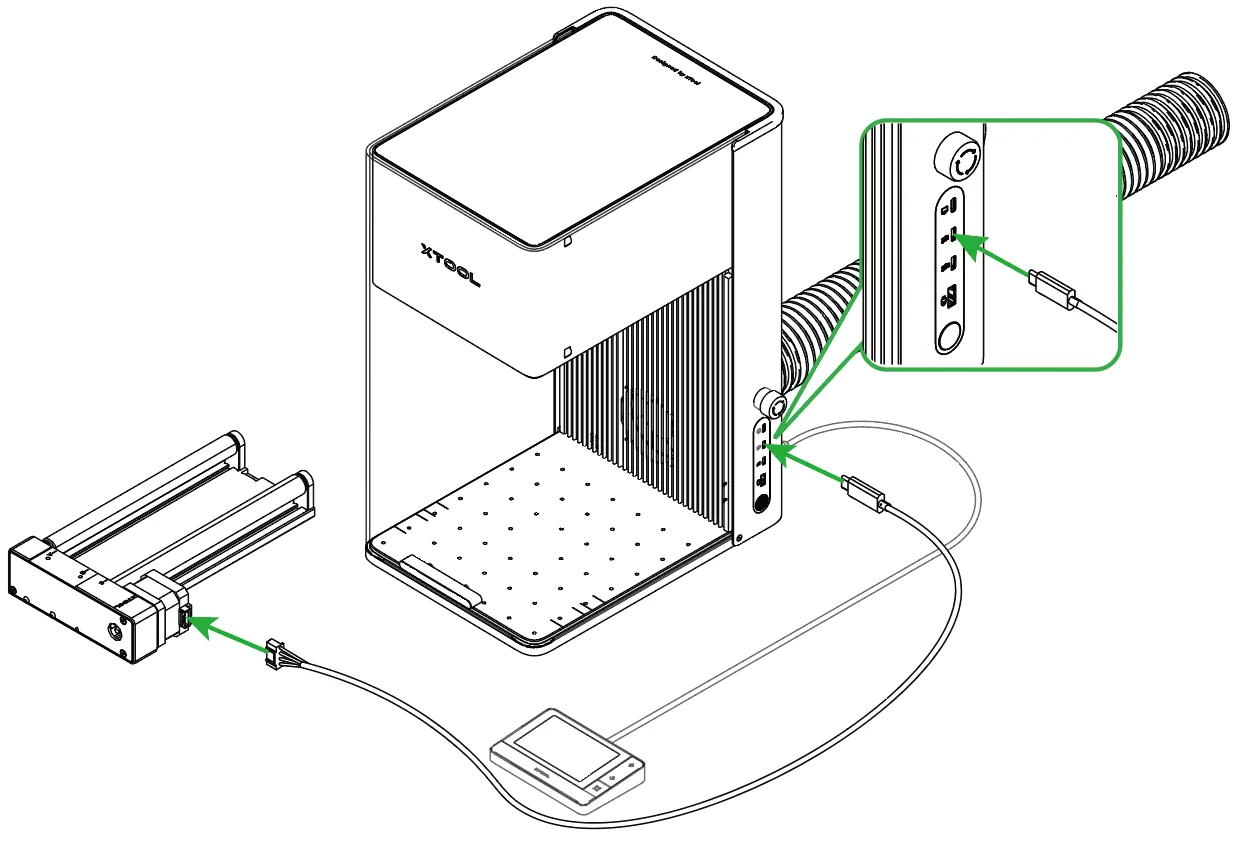

1. Usa el cable de conexión para conectar el accesorio rotativo con la xTool F1 Ultra.


Nota:
– Si el cable de conexión incluido en el pack del accesorio rotativo no es compatible con la xTool F1 Ultra, tendrás que adquirir uno compatible.
– Puedes conectar el accesorio rotativo a cualquier puerto de extensión.

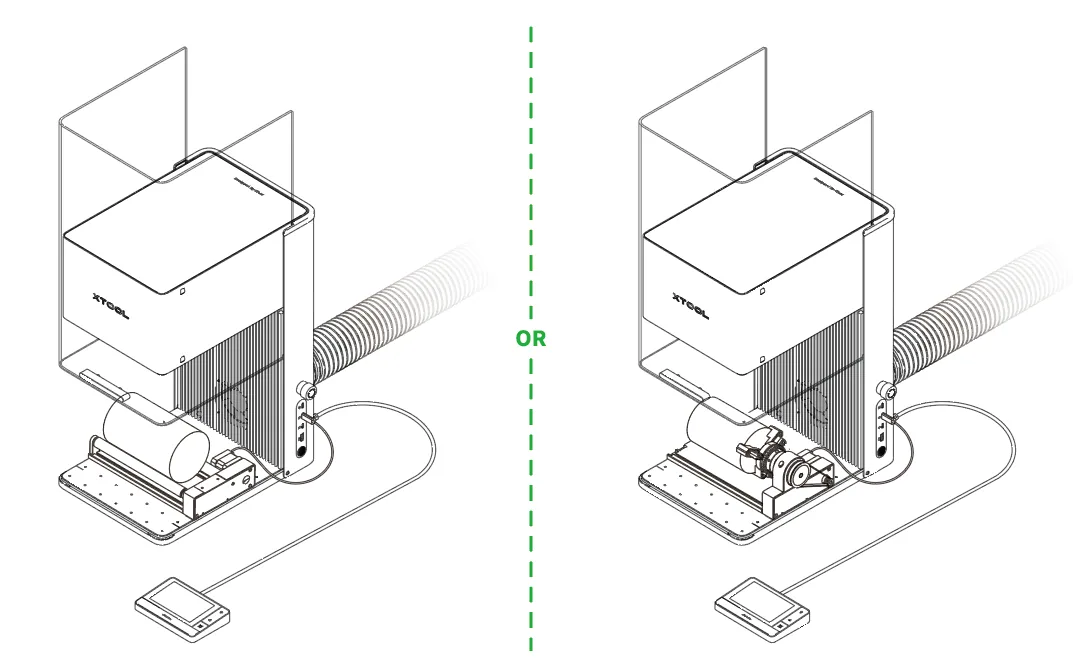

1. Abre la carcasa protectora de la xTool F1 Ultra y coloca el accesorio rotativo sobre la placa base de la xTool F1 Ultra.
   Según el modo de trabajo y el nivel configurado para el accesorio rotativo, alinea su borde inferior frontal con las líneas de marcado correspondientes en la placa base de la xTool F1 Ultra.


Hay cuatro grupos de líneas de marcado en la placa base de la xTool F1 Ultra.

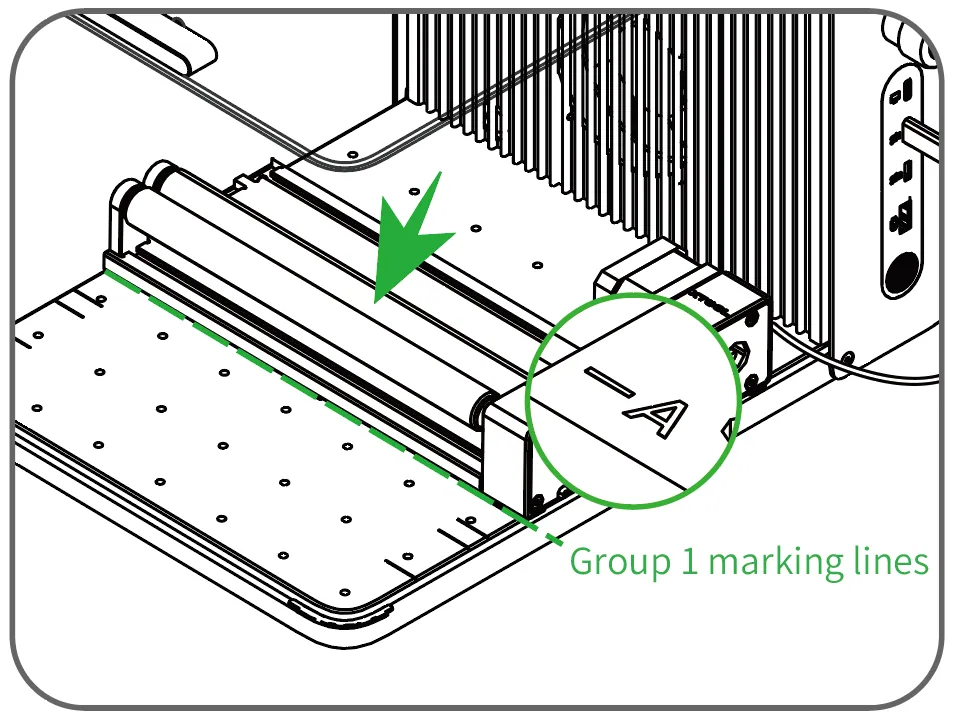

• Si usas el accesorio rotativo en modo de rodillos (Roller) y lo ajustas al Nivel A, alinea su borde inferior frontal con las líneas de marcado del Grupo 1.

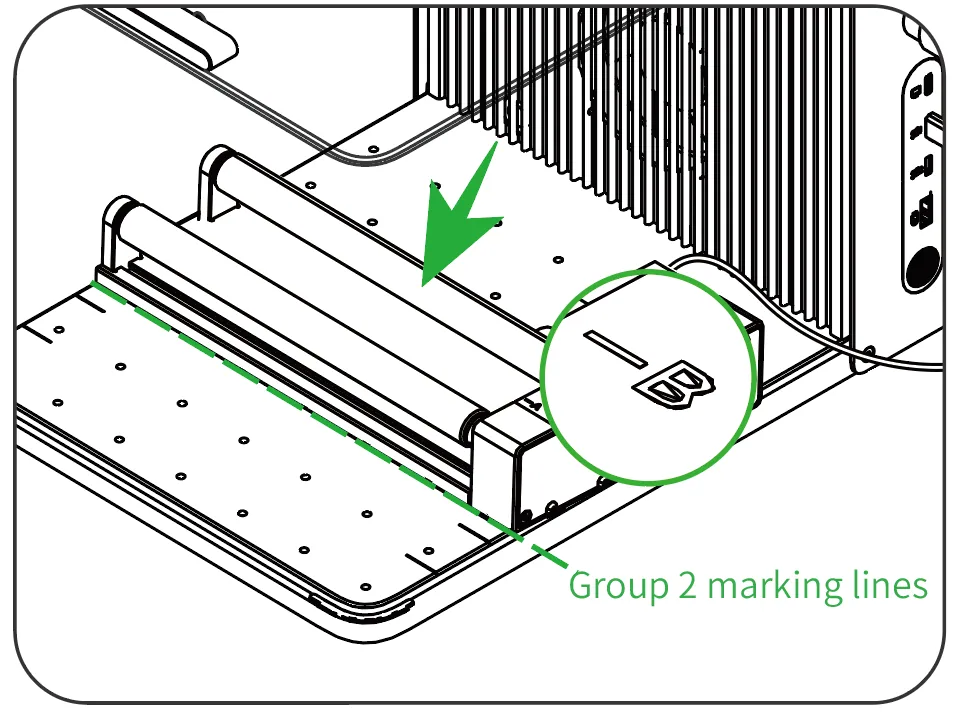

• Si usas el accesorio rotativo en modo de rodillos (Roller) y lo ajustas al Nivel B, alinea su borde inferior frontal con las líneas de marcado del Grupo 2.

• Si usas el accesorio rotativo en modo de rodillos (Roller) y lo ajustas al Nivel C o usas el modo de mandril (Chuck), alinea su borde inferior frontal con las líneas de marcado del Grupo 3.

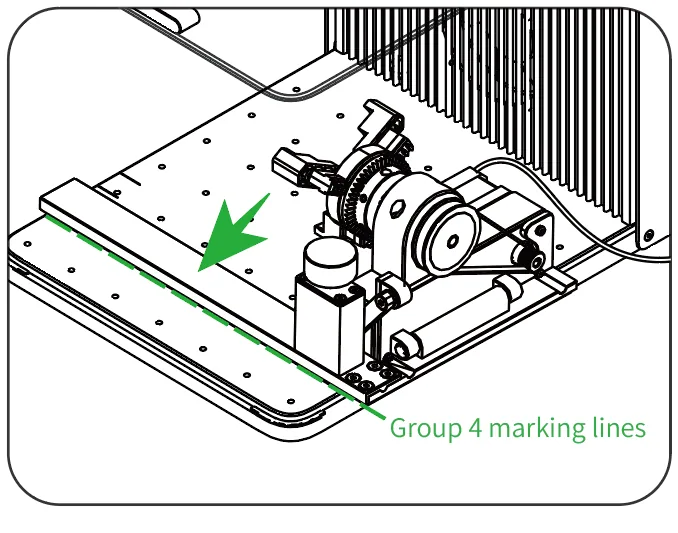

• Si usas el accesorio rotativo en modo de mandril (Chuck) y le instalas el módulo en forma de L, alinea su borde inferior frontal con las líneas de marcado del Grupo 4.


Procesar un material

1. Conectar la xTool F1 Ultra a XCS

(1) Usa el cable USB para conectar la xTool F1 Ultra a tu ordenador.

(2) En la parte superior de la página de edición del proyecto, haz clic en Conecta un dispositivo (Please connect a device). Después, en la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

2. Colocar el material

Si usas el accesorio rotativo en modo de rodillos (Roller), coloca el material entre los dos rodillos.

Si usas el accesorio rotativo en modo de mandril (Chuck), fija el material en las garras.

3. Seleccionar el modo de procesamiento y el nombre del material

(1) En el lado derecho de XCS, selecciona Usar accesorio rotativo (Use rotary attachment). Después, selecciona el modo de trabajo del accesorio rotativo.

• Rodillos (Roller)
  Si usas el accesorio rotativo en modo de rodillos, selecciona Roller.
• Mandril (Chuck)
  Si usas el accesorio rotativo en modo de mandril, selecciona Chuck e introduce el Perímetro (Perimeter) o el Diámetro (Diameter) del material.

(2) En la esquina superior derecha, haz clic en Material definido por el usuario (User-defined material), selecciona el nombre de tu material y haz clic en Confirmar (Confirm).

Nota:
– Si no encuentras tu material en la lista, puedes hacer clic en Más materiales de xTool (More xTool materials) para buscar entre más materiales en la Material EasySet Library.
– Si aun así no encuentras el nombre de tu material, puedes seleccionar Material definido por el usuario (User-defined material).Nota: después de seleccionar un material de la lista de materiales o de la Material EasySet Library, el software configurará automáticamente los parámetros para el procesamiento láser. Los ajustes predeterminados se aplican a los materiales de xTool. Puedes ajustar la configuración según tus necesidades.

4. Realizar el enfoque láser

(1) Comprueba si los puntos de luz rojo y azul están ambos en la parte superior del material. Si no es así, sigue los pasos de “Conectar el accesorio rotativo a la xTool F1 Ultra” para reajustar la posición del accesorio rotativo.

(2) Haz clic en el icono en Grosor (Thickness) para iniciar el enfoque automático. Cuando el enfoque automático se complete, XCS mostrará el grosor del material y, en la xTool F1 Ultra, los puntos de luz rojo y azul se superpondrán.

5. Capturar el fondo y diseñar los objetos de procesamiento

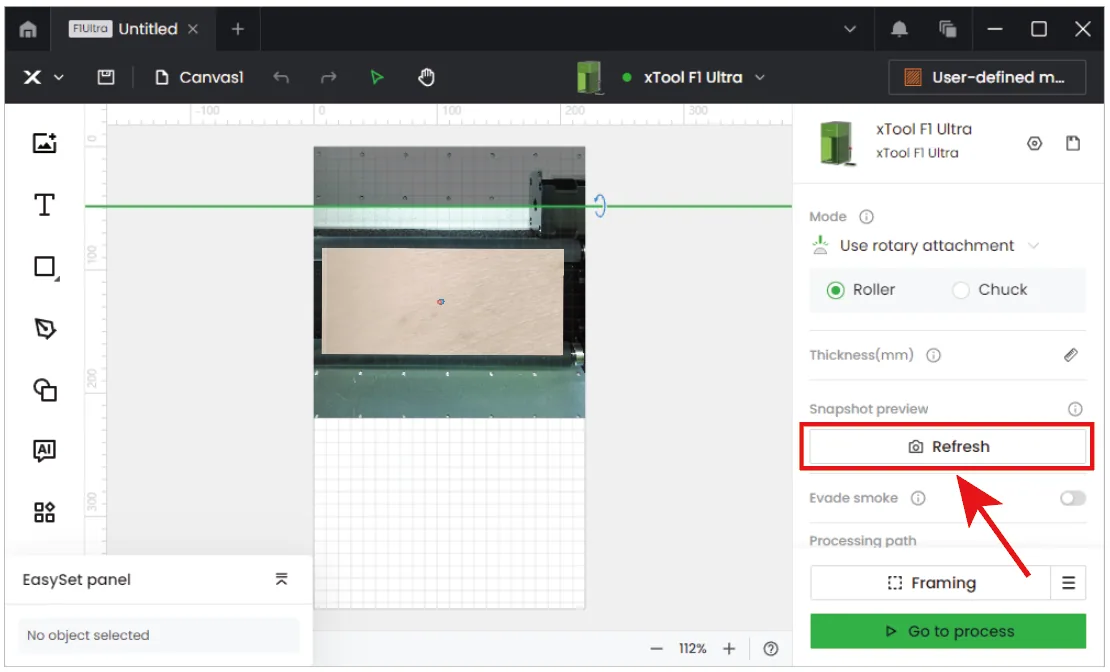

(1) En el lado derecho de XCS, haz clic en Actualizar (Refresh) debajo de Vista previa de la captura (Snapshot preview).

Nota: XCS toma una foto del área de procesamiento de la xTool F1 Ultra y la usa como fondo del lienzo. Puedes posicionar los objetos de procesamiento a partir del fondo.Nota: para garantizar la precisión del posicionamiento, ajusta el enfoque láser antes de capturar el fondo.

 (2) Arrastra la línea verde sobre el lienzo para que se superponga con los puntos azul y rojo.

Nota: la línea verde indica dónde comienza el procesamiento láser.

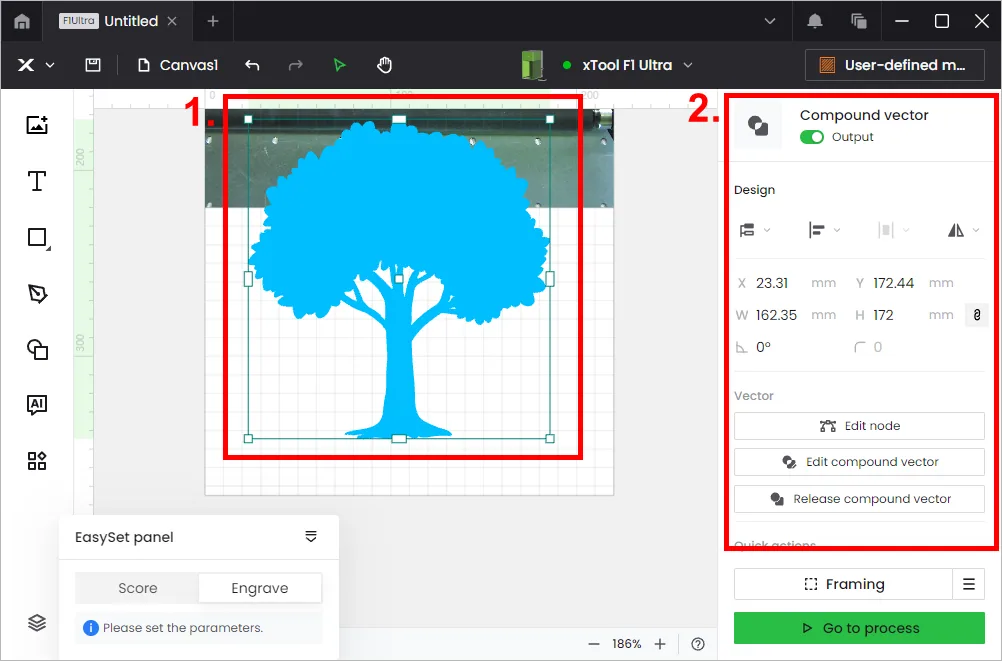

(3) Diseña los objetos de procesamiento en el lienzo, por debajo de la línea verde. Puedes usar las herramientas a la izquierda del lienzo para importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.

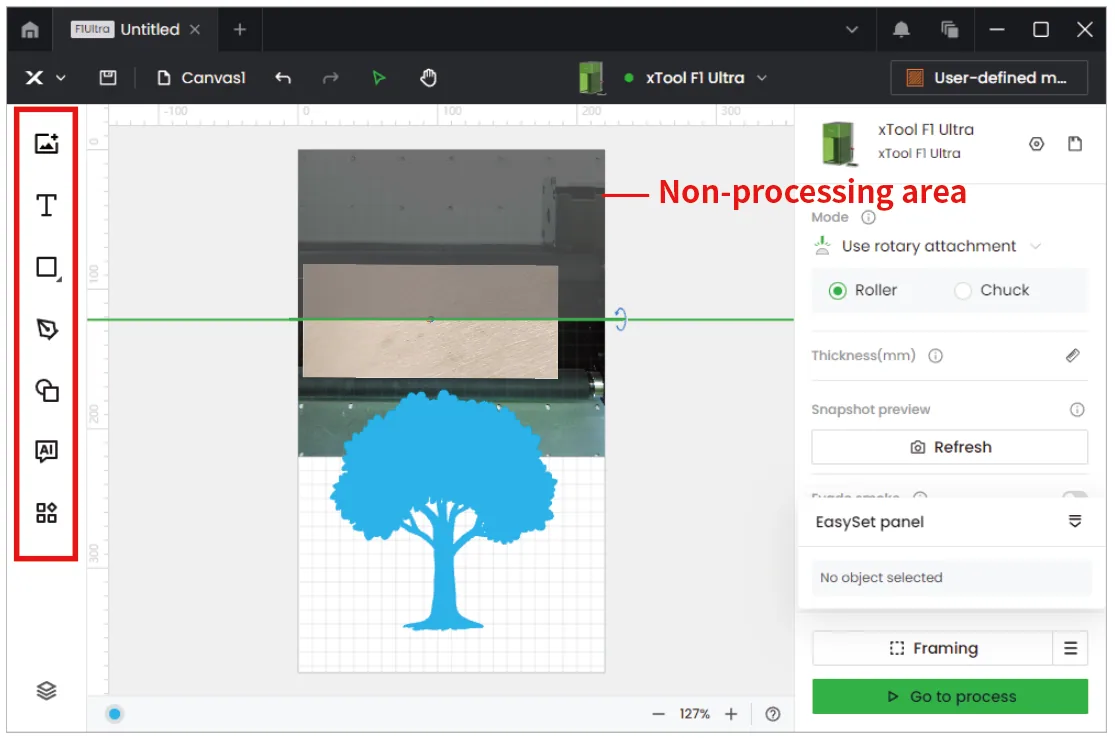

Nota: el área gris por encima de la línea verde es un área de no procesamiento. No coloques objetos de procesamiento en esta área, o los objetos no podrán procesarse.

(4) Selecciona los objetos para seguir editándolos usando las funciones del panel derecho.

Nota: para más información sobre cómo usar XCS para diseñar objetos, consulta el Software Learning Center.

6. Configurar los parámetros de procesamiento

Haz clic en el icono para desplegar el panel EasySet y configurar los parámetros de los objetos seleccionados en el panel.

Nota:
– Debes configurar los parámetros de cada objeto. Un objeto omitido puede no procesarse.
– Los parámetros que se pueden configurar para objetos de mapa de bits y objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.

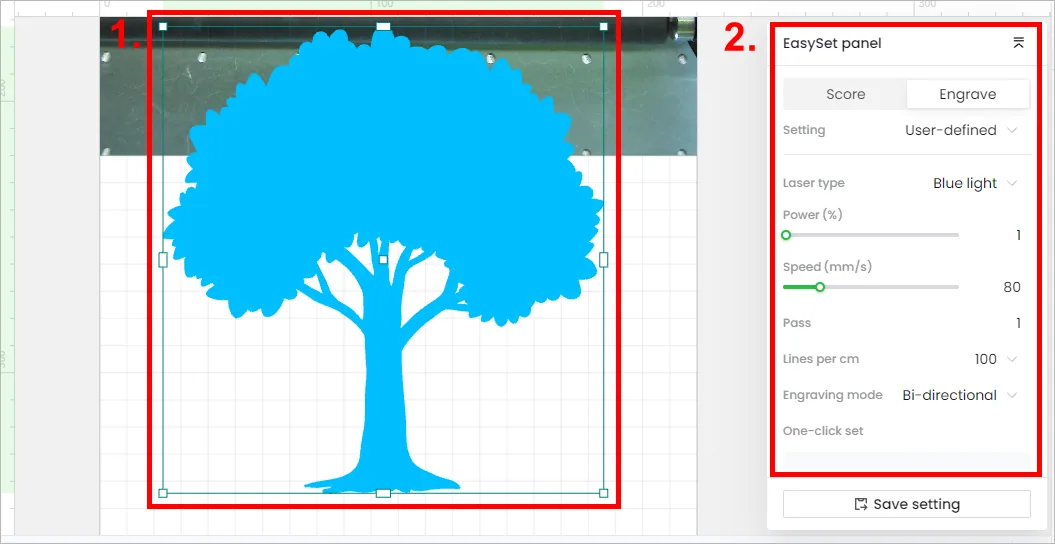

• Tipo de procesamiento

Imagen – Grabar (Engrave): los rayos láser inciden en la superficie del material para cambiar el color de la superficie. Al crear diferentes tonos de color en la superficie del material, la xTool F1 Ultra imprime una imagen sobre el material.

Vector – Marcar (Score): los rayos láser recorren la trayectoria del gráfico vectorial, dibujando el vector sobre el material con líneas.

Vector – Grabar (Engrave): los rayos láser recorren toda el área encerrada por la trayectoria vectorial, grabando el vector sobre el material con rellenos monocromáticos.

• Configuración

Si has guardado ajustes para el mismo tipo de material anteriormente, puedes usar tus ajustes guardados.

Si quieres configurar los parámetros manualmente, selecciona Definido por el usuario (User-defined). Después, configura los parámetros de abajo. Tras configurar los parámetros, puedes hacer clic en Guardar ajuste (Save setting) para guardarlo para su uso posterior.

Nota: para más información sobre los parámetros de procesamiento, consulta Los parámetros de procesamiento para la xTool F1 Ultra.

7. Configurar la trayectoria de procesamiento

En el lado derecho, configura la trayectoria de procesamiento en la parte inferior del panel.

(1) Activa o desactiva el modo Evitar humo (Evade smoke).

Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: se recomienda activar esta función para el marcado sobre materiales como la madera y el cartón corrugado que producen mucho humo. De lo contrario, el humo denso puede bloquear los rayos láser e interferir en el procesamiento láser.

(2) Configura la Trayectoria de procesamiento (Processing path).

• Planificación automática (Auto planning): XCS planifica automáticamente la trayectoria de procesamiento basándose en algoritmos inteligentes.
• Definición por el usuario (User defining): configura manualmente las trayectorias de procesamiento de algunos objetos.

8. Previsualizar el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante el encuadre (framing). El encuadre significa que los puntos láser recorren el borde de los objetos de procesamiento sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono junto al botón Encuadre (Framing) para ajustar la potencia del láser usada para el encuadre.

(2) Haz clic en Encuadre (Framing) en el software. Los puntos láser se moverán a lo largo del límite de los objetos de procesamiento sobre el material para que puedas previsualizar el área de procesamiento.

Nota: si el área de procesamiento no es la ideal, ajusta las posiciones de los objetos en el software, y el límite mostrado sobre el material cambiará en consecuencia en tiempo real.

Para detener el encuadre, haz clic en el botón Detener encuadre (Stop Framing) en la esquina inferior derecha de XCS.

9. Iniciar el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Ir a procesar (Go to process).

(2) Previsualiza el patrón y la trayectoria de procesamiento.

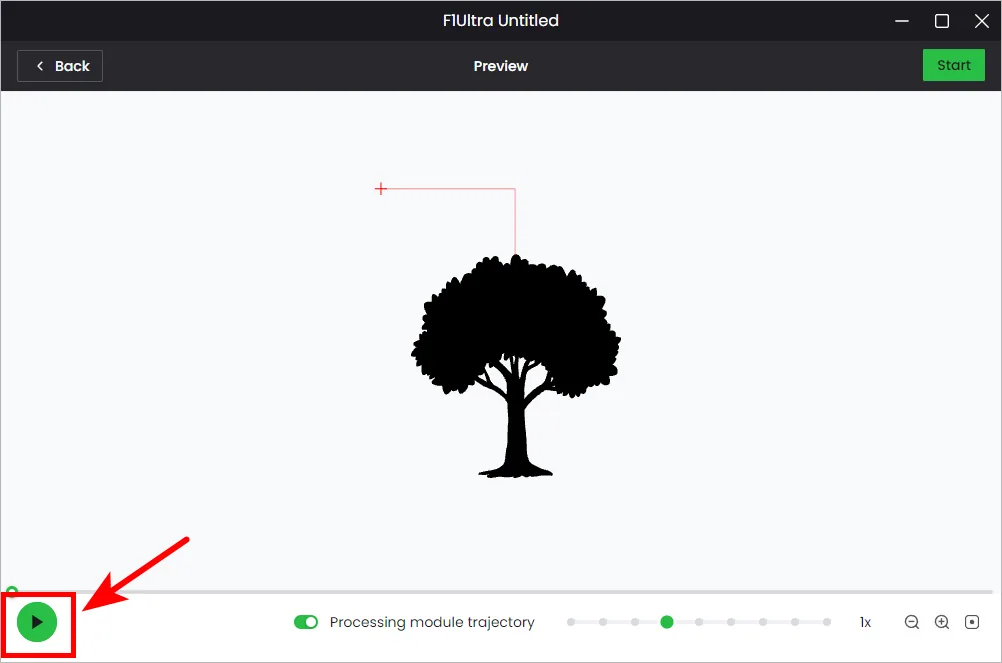

En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la trayectoria de procesamiento.

(3) Ponte unas gafas de protección que bloqueen rayos láser de longitudes de onda de 455 nm y 1064 nm.

Nota:
– Cuando la xTool F1 Ultra se usa con el accesorio rotativo, su carcasa protectora no puede cerrarse por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.
– Las gafas de seguridad no se incluyen con la xTool F1 Ultra ni con el accesorio rotativo. Adquiérelas por separado.

(4) En la esquina superior derecha del software, haz clic en Iniciar (Start). Cuando el software muestre “Listo” (Ready), pulsa el botón XTOOL de Inicio/Parada (Start/Stop) en el controlador con pantalla táctil para iniciar el procesamiento.
