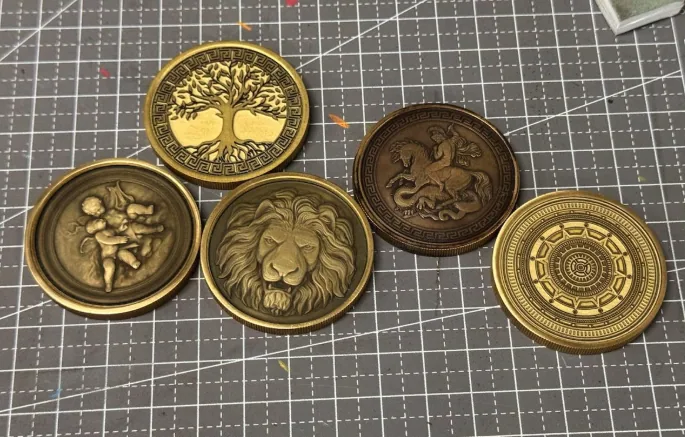

¿Qué es el grabado en relieve con láser?

El grabado en relieve con láser consiste en usar haces láser para tallar un diseño en la superficie del material. Para crear un efecto en relieve, el diseño en mapa de bits se divide primero en varias capas y, a continuación, el láser sigue una configuración específica para tallar las capas a distintas profundidades.



¿Cómo preparar un diseño para el grabado en relieve con láser?

Para grabar en relieve un material, necesitas usar un mapa de profundidad como objeto de procesado.

Mapas de profundidad

En gráficos 3D por ordenador y visión por ordenador, un mapa de profundidad es una imagen o canal de imagen que contiene información sobre la distancia de los objetos desde una perspectiva o punto de referencia concreto. A cada píxel se le asigna un valor para representar la distancia de ese píxel respecto al punto de referencia, lo que crea una representación 3D de la escena a partir de su imagen RGB o de la escena virtual.

Un mapa de profundidad del Stanford Bunny

El Stanford Bunny de arriba es un mapa de profundidad. Los píxeles blancos representan la parte de la escena más cercana al punto de referencia, y los píxeles negros representan la parte más lejana. En este caso, las partes más cercanas de la escena son las orejas del conejo. El degradado en escala de grises intermedio ilustra que la cabeza, el cuello y el cuerpo están un poco más lejos del punto de referencia, las patas aún más lejos, y la cola del conejo la más lejana antes del fondo, o el punto más alejado de la imagen.



Cómo obtener un mapa de profundidad

Puedes obtener un mapa de profundidad a través de los siguientes canales:

• Generar un mapa de profundidad en xTool Artimind
  (1) En el lado izquierdo de la página de edición del proyecto en XCS, haz clic en el icono para acceder a xTool Artimind y, a continuación, selecciona Embossment.




  (2) Primero, sube una imagen. Después, introduce un prompt para describir la imagen que quieres, si es necesario. Haz clic en Generate para generar un mapa de profundidad.




• Seleccionar un mapa de profundidad desde Shape
  En el lado izquierdo de la página de edición del proyecto en XCS, haz clic en el icono . Desplázate hacia abajo para encontrar Embossment y selecciona un mapa de profundidad dentro de esta categoría.



• Importar un mapa de profundidad
  Puedes descargar un mapa de profundidad de Internet o crear uno en software de terceros y, después, importar la imagen a XCS.
  En el lado izquierdo de la página de edición del proyecto, haz clic en el icono para importar un mapa de profundidad.



Iniciar el grabado en relieve con láser

1. Conectar la xTool F1 Ultra a XCS

Sigue las instrucciones de Conectar la xTool F1 Ultra a XCS desde el ordenador.



2. Seleccionar el modo de procesado y el nombre del material

(1) En el lado derecho de XCS, selecciona Embossment como modo de procesado.



(2) En la esquina superior derecha, haz clic en User-defined material, selecciona el nombre de tu material y haz clic en Confirm.

Nota:
– Si no encuentras tu material en la lista, puedes hacer clic en More xTool materials para buscar entre más materiales en la Material EasySet Library.
– Si aun así no encuentras el nombre de tu material, puedes seleccionar User-defined material.

Nota: Después de seleccionar un material de la lista de materiales o de la Material EasySet Library, el software configurará automáticamente los parámetros para el procesado con láser. La configuración predeterminada se aplica a los materiales de xTool. Puedes ajustar la configuración según tus necesidades.

3. Colocar el material y realizar el enfoque del láser

(1) Levanta la carcasa protectora y coloca el material sobre la placa base, dejando que el punto de luz azul caiga sobre la superficie del material.

(2) Mantén pulsado el botón de subir/bajar del módulo láser para elevar o descender el módulo láser. Cuando los puntos de luz rojo y azul se superponen, el enfoque se ha ajustado correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz rojo se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz rojo se desplaza hacia la derecha.

Cuando termines de enfocar, podrás ver el grosor del material medido en el lado derecho de XCS.



Nota: La xTool F1 Ultra admite enfoque automático y enfoque manual. Aquí usamos el enfoque manual. Para más información sobre cómo usar el enfoque automático, consulta Enfocar el láser.

4. Capturar el fondo e importar un mapa de profundidad

(1) En el lado derecho de XCS, haz clic en Refresh bajo la vista previa de la instantánea.

Nota: XCS toma una foto del área de procesado de la xTool F1 Ultra y la usa como fondo del lienzo. Puedes posicionar los objetos de procesado en función del fondo.

Nota: Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.



(2) Utiliza los métodos descritos en Cómo obtener un mapa de profundidad para importar un mapa de profundidad.

Por ejemplo, en el lado izquierdo de XCS, haz clic en  > Embossment > selecciona un mapa de profundidad para importarlo.

Nota: Asegúrate de que el objeto se coloca dentro del material.



(3) Cambia el tamaño o mueve la imagen. Arrastra los puntos de anclaje del recuadro delimitador para redimensionar la imagen, y arrastra la imagen para moverla.

5. Configurar los parámetros de procesado

Selecciona los objetos en el lienzo. Después, haz clic en el icono para desplegar el panel EasySet y configurar los parámetros de los objetos seleccionados en el panel.

• Setting

Si has guardado una configuración para el mismo tipo de material anteriormente, puedes usar tu configuración guardada.

Si quieres configurar los parámetros manualmente, selecciona User-defined. Después, configura los parámetros siguientes. Tras configurar los parámetros, puedes hacer clic en Save setting para guardarlos para usarlos más adelante.

• Tipo de láser
  • La luz azul se usa normalmente con materiales como madera de tilo, cartón ondulado y cuero, y para el corte con láser.
  • El infrarrojo de fibra es ideal para grabar metales como acero inoxidable, oro, plata, cobre, aluminio, etc.

• Número de capas
  Cuantas más capas configures, más profundo talla el láser en la superficie del material. Valor válido: [1, 256], entero.

• Potencia (%)
  La potencia del láser. Cuanto mayor sea la potencia, más profundo talla el láser en la superficie del material. Valor válido: [1, 100], entero.

• Velocidad (mm/s)
  La velocidad de desplazamiento de los puntos del láser a lo largo de la trayectoria de procesado. Si los puntos del láser se mueven más lentamente, el tiempo de procesado será mayor y el material absorberá más energía. Por tanto, cuanto menor sea la velocidad, más profundo talla el láser en la superficie del material.

• Pasadas
  El número de veces que los puntos del láser pasan sobre la trayectoria de procesado. Cuantas más pasadas, más profundo talla el láser en la superficie del material. Valor válido: [1, 10], entero.

• Líneas por cm
  El número de líneas grabadas dentro de cada centímetro. Afecta a la resolución del resultado del relieve.

• Ángulo de grabado
  El ángulo de los haces láser al grabar sobre el material. Este ángulo es un ángulo relativo entre los haces láser y los puntos de procesado. Para un funcionamiento normal, se recomienda ajustar el valor a 30.

• Descenso en el eje Z
  A medida que el láser talla más profundo en el material, el haz láser puede quedar desenfocado. Al activar esta función, el módulo láser descenderá en el eje Z, de modo que el haz láser pueda seguir enfocado en la superficie del material. Un haz láser enfocado produce la máxima energía.

  Para materiales como el latón que requieren una alta potencia de láser, se recomienda activar Descenso en el eje Z para obtener mejores resultados de procesado. En otras condiciones, si no es necesario, no se recomienda activar esta función.



6. Configurar la trayectoria de procesado

En el lado derecho, configura la trayectoria de procesado en la parte inferior del panel.

(1) Activa o desactiva el modo Evade smoke (evitar humo).

Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para marcar sobre materiales como la madera y el cartón ondulado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces láser e interferir en el procesado.



(2) Configura la trayectoria de procesado.

• Planificación automática: XCS planifica automáticamente la trayectoria de procesado basándose en algoritmos inteligentes.
• Definida por el usuario: Configura manualmente las trayectorias de procesado de algunos objetos.

7. Previsualizar el área de procesado

Puedes previsualizar el área de procesado sobre el material mediante el encuadre (framing). El encuadre significa que los puntos del láser recorren el borde de los objetos de procesado sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono junto al botón Framing para configurar los parámetros del encuadre.

● Potencia de luz: Ajusta la potencia del láser para el encuadre.

● Modo:
En el modo Rect , los puntos del láser recorren el borde rectangular de los objetos de procesado.
En el modo Outline , los puntos del láser recorren el contorno de los objetos de procesado.

(2) Haz clic en Framing en el software. Los puntos del láser se moverán a lo largo del límite de los objetos de procesado sobre el material, permitiéndote previsualizar el área de procesado.

Para detener el encuadre, haz clic en el botón Stop Framing en la esquina superior derecha de XCS.

Nota: Si el área de procesado no es la ideal, puedes ajustar la posición del material o ajustar las posiciones de los objetos en el software.



8. Iniciar el procesado

(1) En la esquina inferior derecha del software, haz clic en Go to process.



(2) Previsualiza el diseño de procesado.



(3) Cierra la carcasa protectora de la xTool F1 Ultra. En la esquina superior derecha de XCS, haz clic en Start. Cuando el software muestre “Ready”, pulsa el botón XTOOL Start/Stop en el controlador con pantalla táctil para iniciar el procesado.

Nota: Durante el procesado con láser, mantén la carcasa protectora cerrada o usa gafas de protección que puedan bloquear los haces láser de 455 nm y 1064 nm de longitud de onda.



Notas

• Después de grabar en relieve un metal con láser, si el resultado del procesado tiene un color oscuro, puedes probar a grabar el trabajo con una pasada más.
• Asegúrate de usar una imagen nítida para el grabado en relieve con láser.
