El software de xTool (XCS o xTool Studio) reconoce los materiales mediante imágenes visuales y rellena automáticamente cada material con el objeto de procesamiento según tu diseño de muestra.

Los siguientes escenarios pueden provocar resultados de relleno imprecisos:

–      La imagen captada no es nítida (debido a una iluminación ambiental desfavorable o a la propiedad del material)

–      La característica del material no es distintiva

Posibles consecuencias de un relleno impreciso:

–      Algunos materiales sin rellenar

–      El objeto de procesamiento se desvía de la posición deseada

–      El objeto de procesamiento queda orientado en la dirección incorrecta

Para los siguientes escenarios y materiales, se recomienda procesar los materiales en el modo Procesar sobre superficie plana y usar la función de Relleno por lotes en Aplicaciones. De este modo, puedes ver el resultado de relleno de cada lote de materiales y decidir si continuar con el procesamiento.

Escenarios que no garantizan un relleno preciso

Escenario 1:

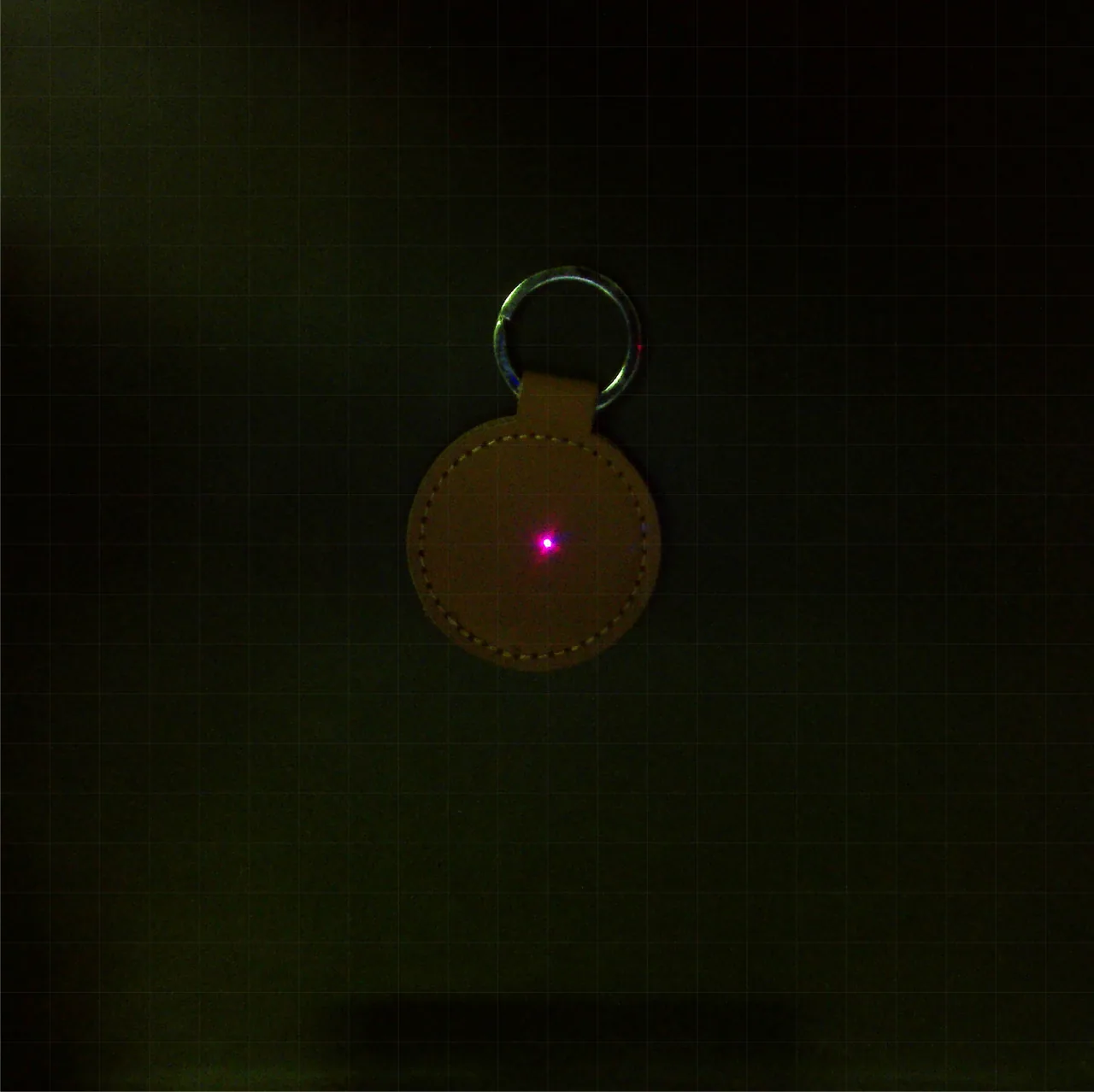

La zona de procesamiento está oscura, lo que da lugar a una imagen poco nítida.

Escenario 2:

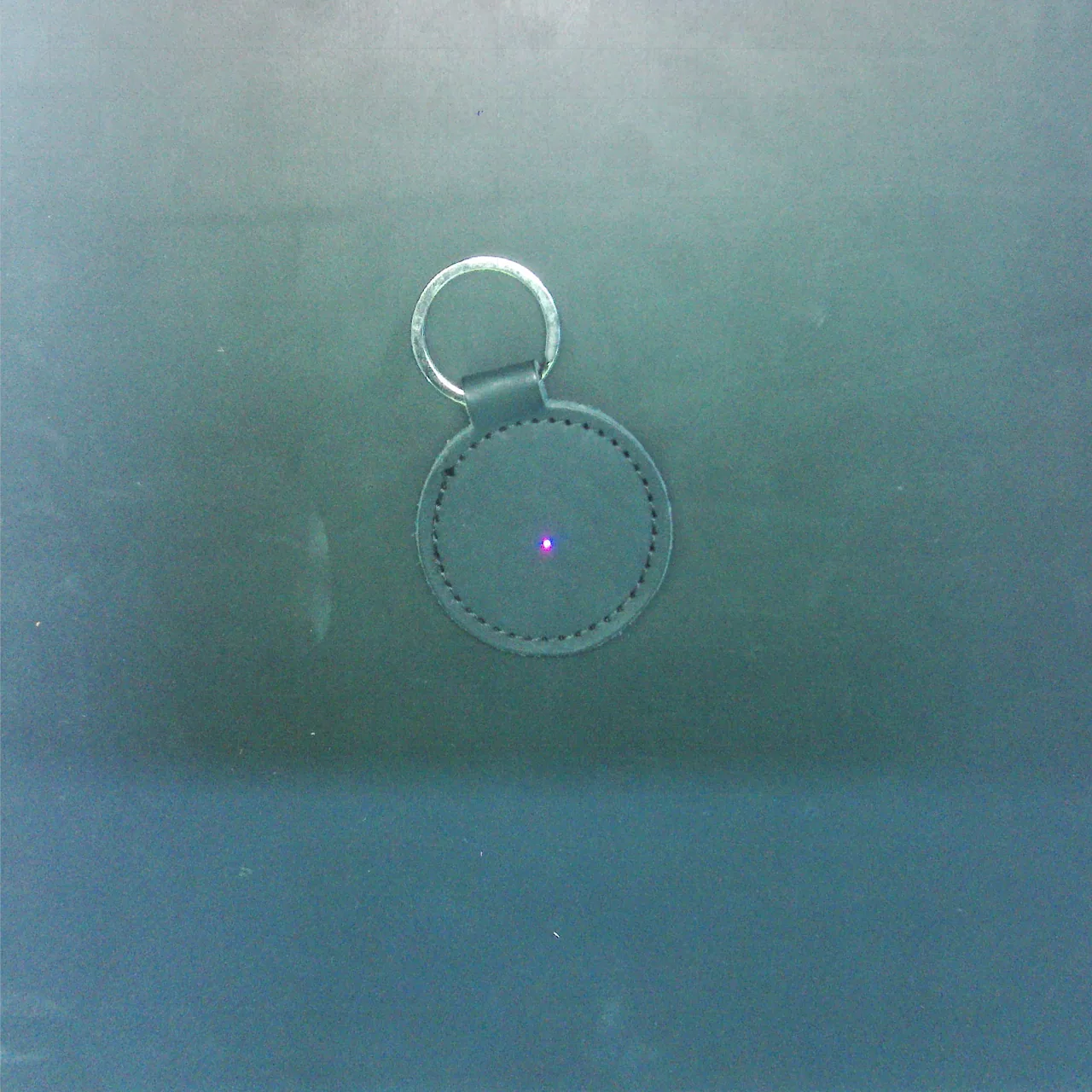

El color del material es parecido al color de la cinta transportadora, lo que dificulta reconocer el borde del material u otras características como los orificios.

Escenario 3:

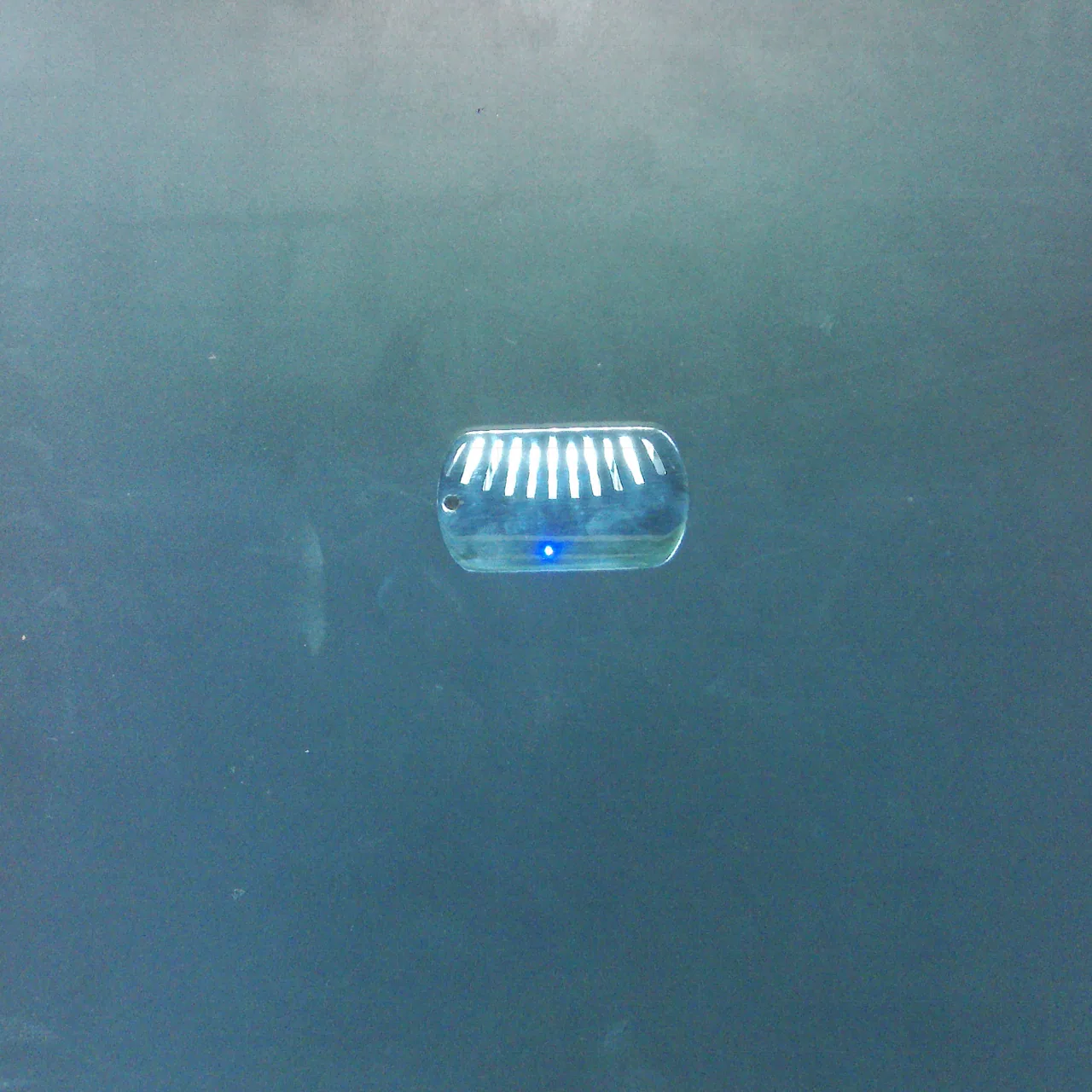

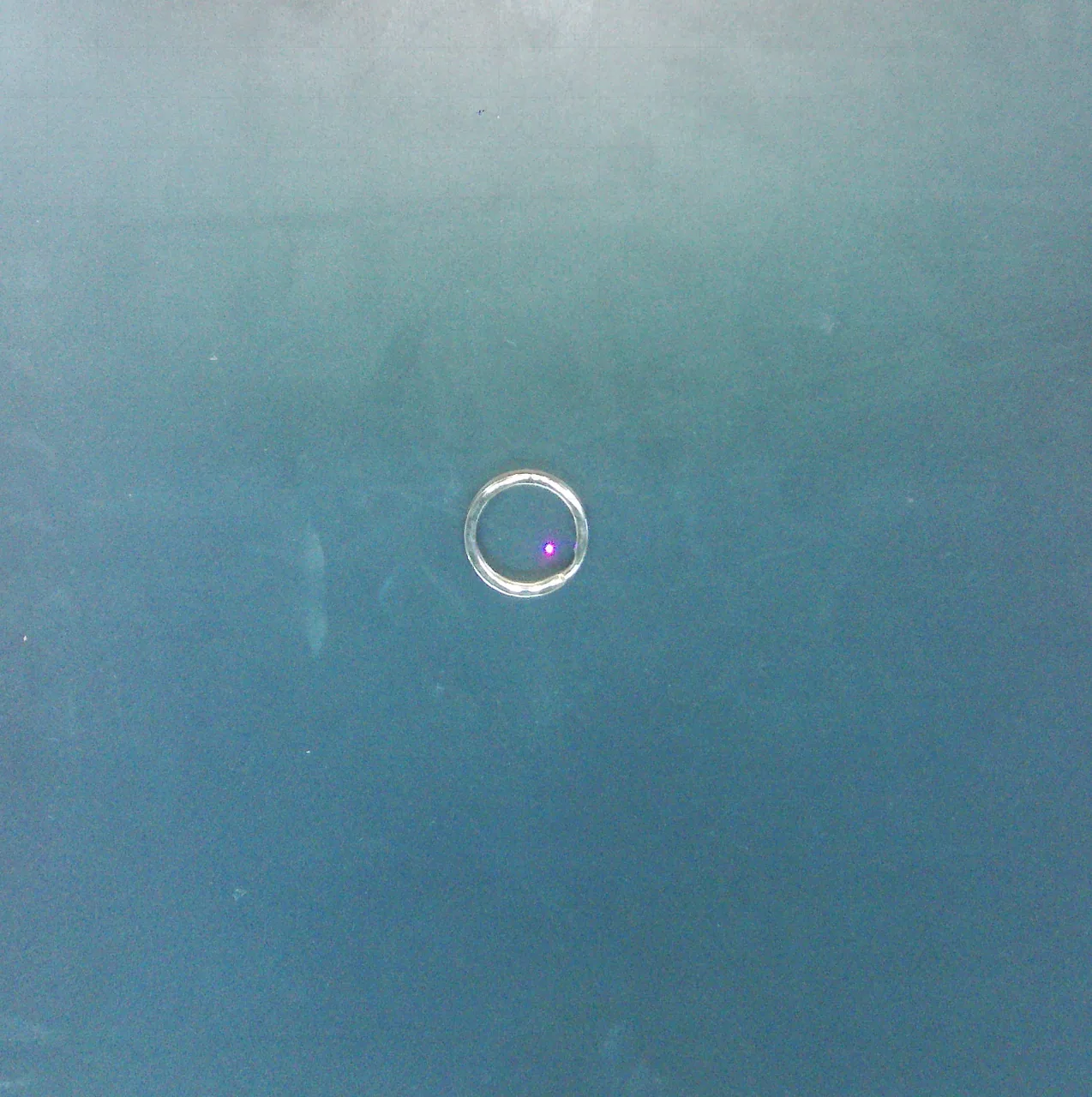

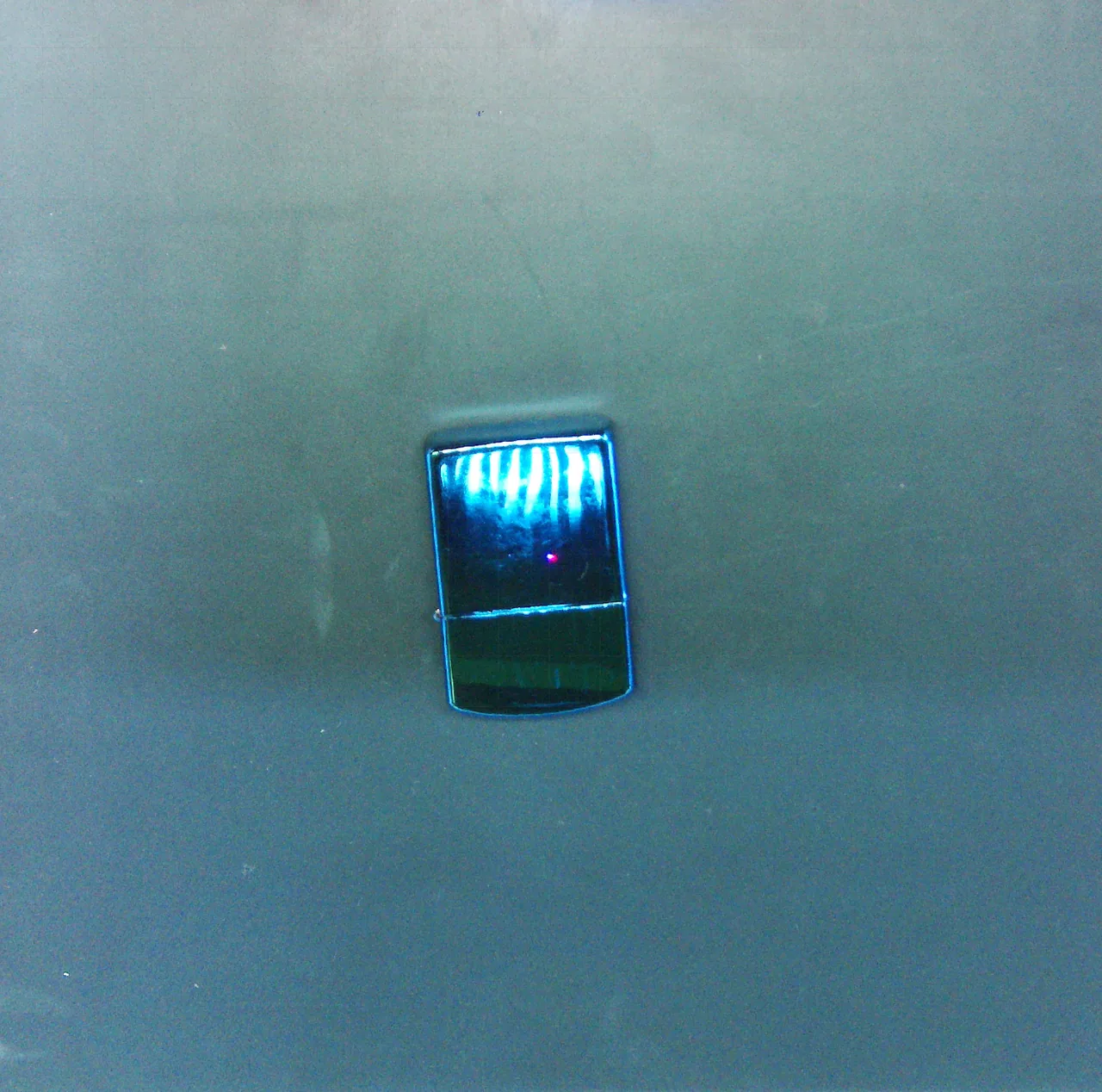

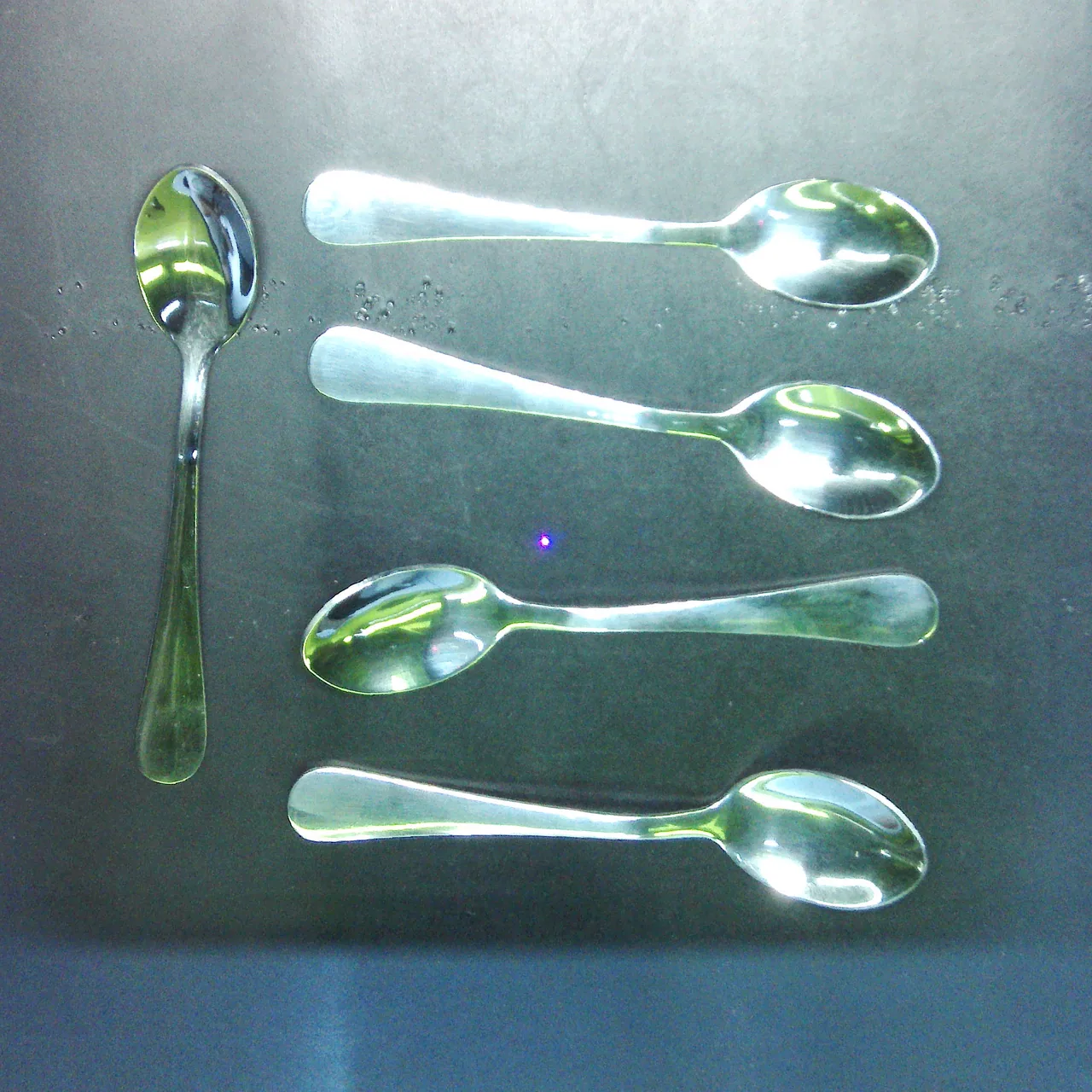

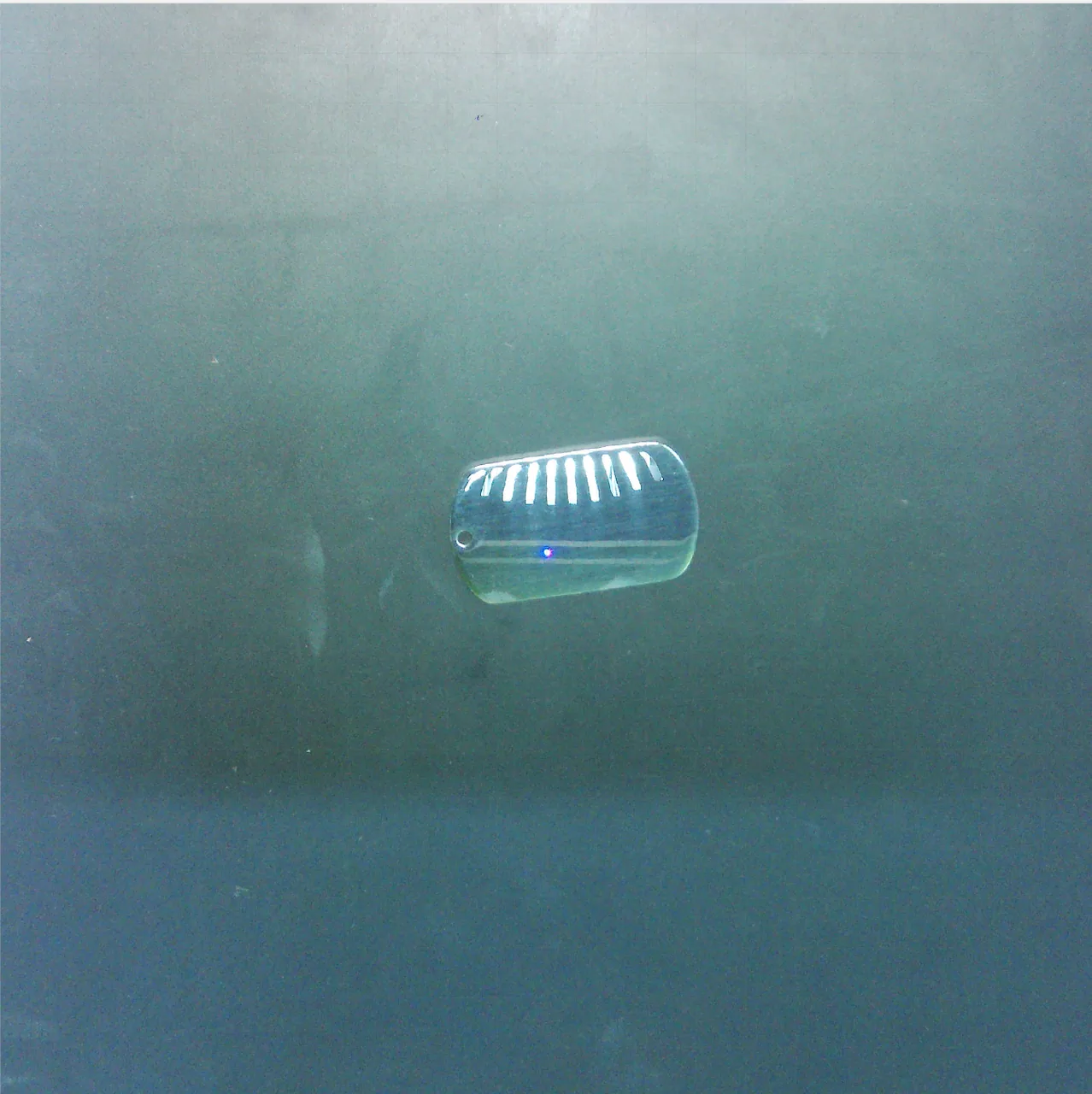

Los materiales son muy reflectantes, lo que dificulta reconocer el material a partir de la imagen captada.

Escenario 4:

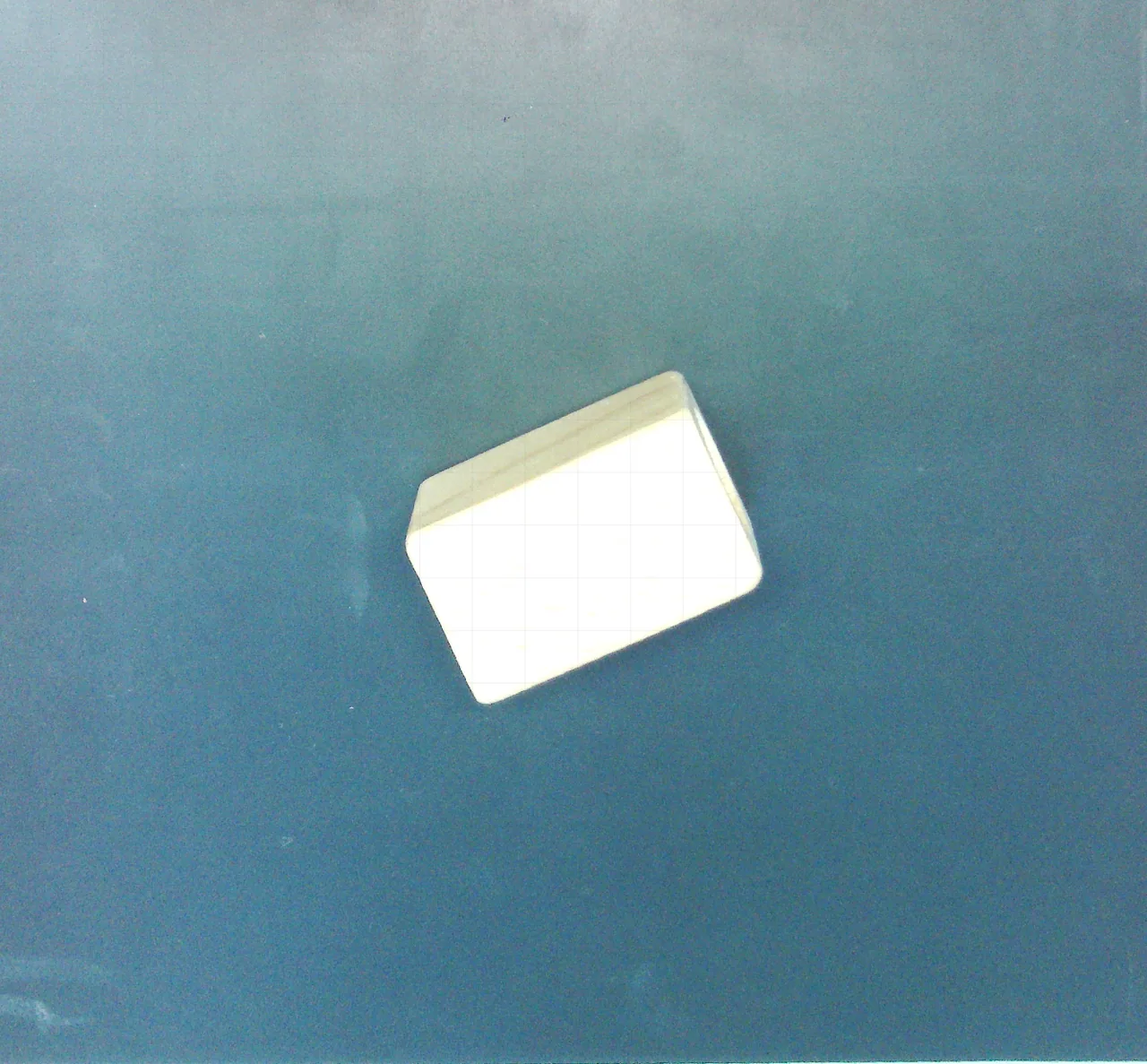

Los materiales son demasiado gruesos, lo que dificulta distinguir la superficie de procesamiento de las demás caras. Recomendamos usar materiales con un grosor de hasta 4 mm.

Nota: Si el grosor del material supera los 4 mm, coloca el material en la parte superior de la zona de procesamiento. Ajusta la posición del material para evitar que aparezcan sombras o caras laterales en la imagen captada.

Escenario 5:

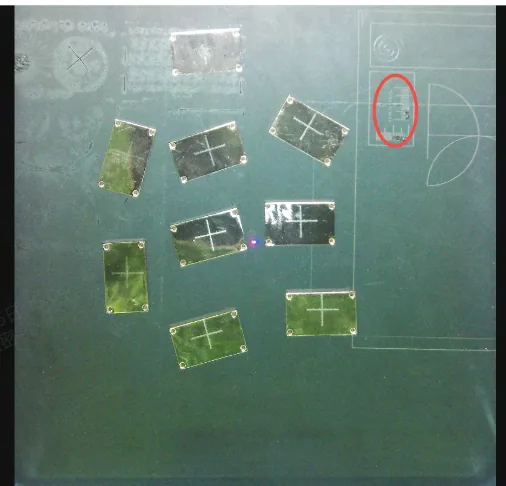

Si la cinta transportadora está sucia o rayada por los haces láser, las marcas pueden interferir en el reconocimiento del material. En particular, cuando un material se superpone a una marca, el software de xTool puede confundir la marca con parte del material.

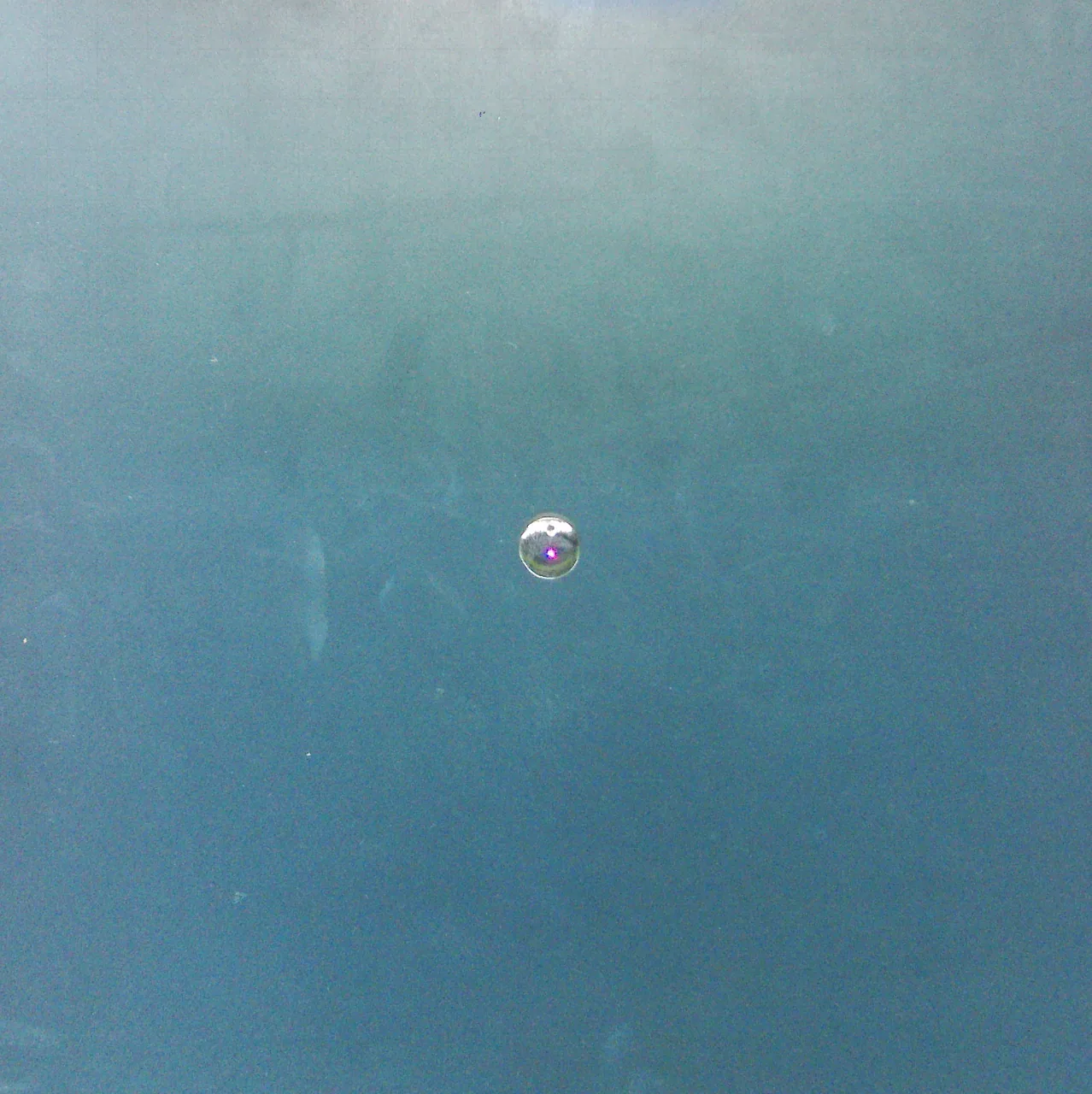

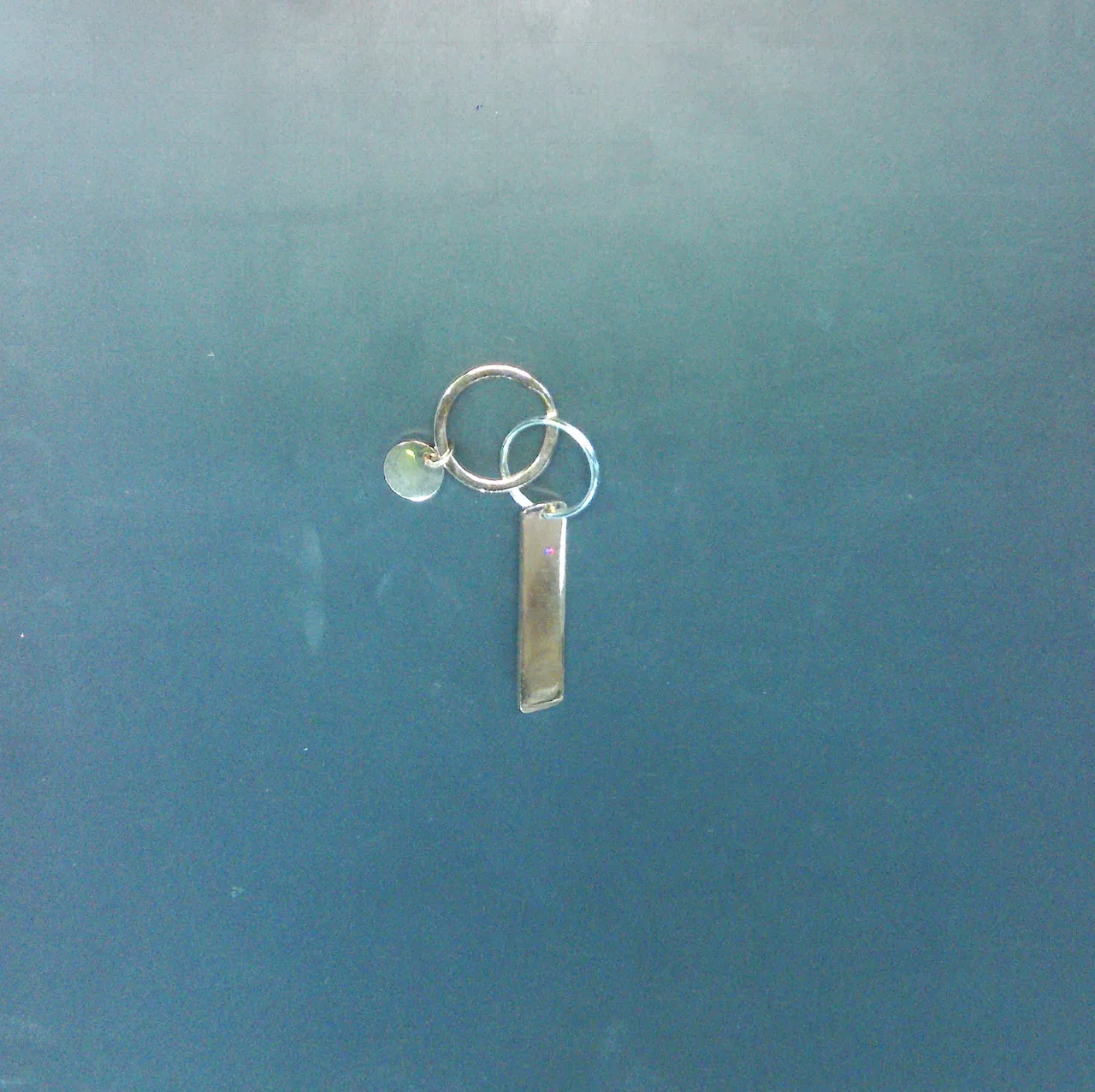

Materiales que no garantizan un relleno preciso
