Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Inicio / Tutoriales Extensión deslizante xTool / Uso y funcionamiento

— Guía · Extensión deslizante xTool

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

#1 Configurar la extensión deslizante

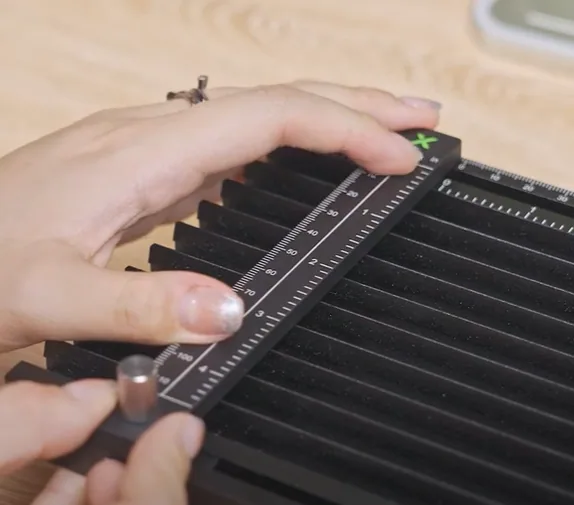

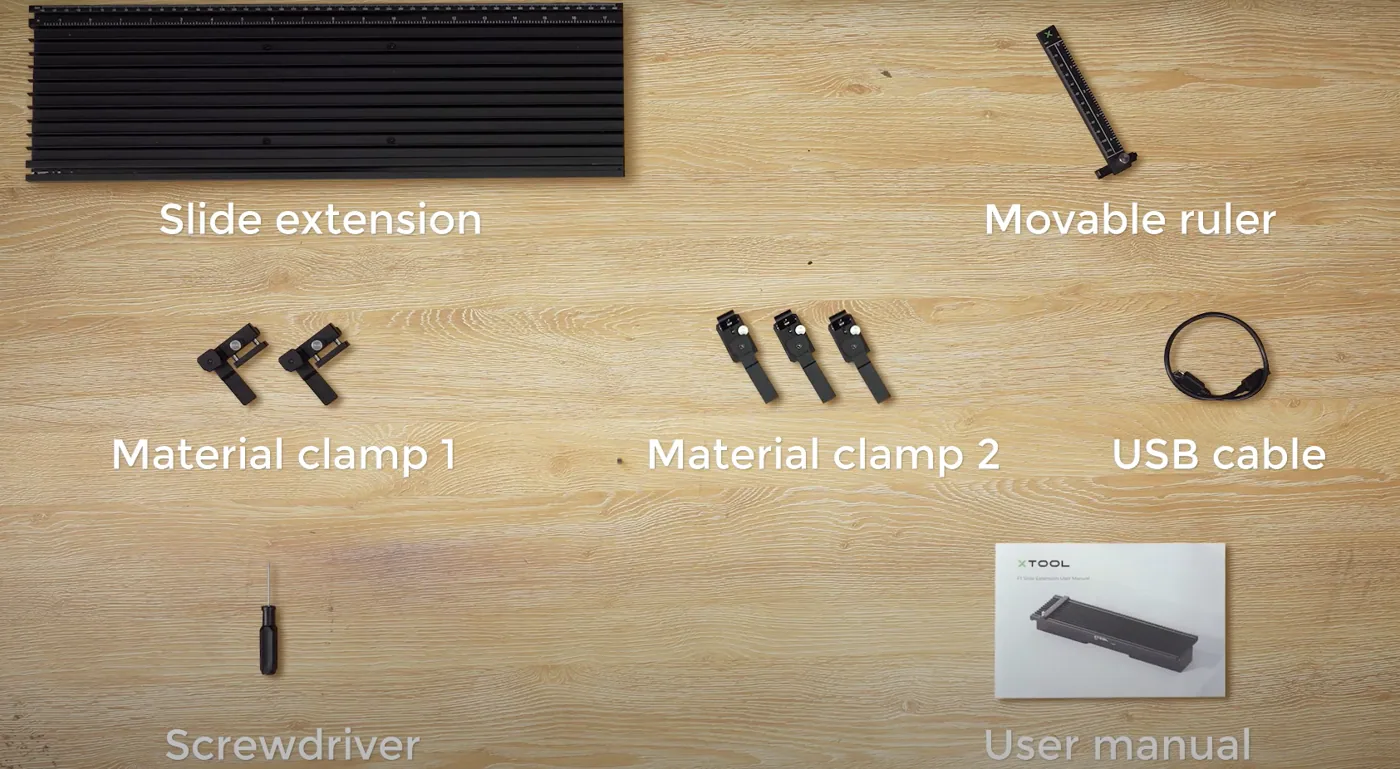

Del paquete de la extensión deslizante, saca la regla móvil, que funciona como herramienta para posicionar los haces láser y los objetos. Mueve la regla según la longitud de tus objetos.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

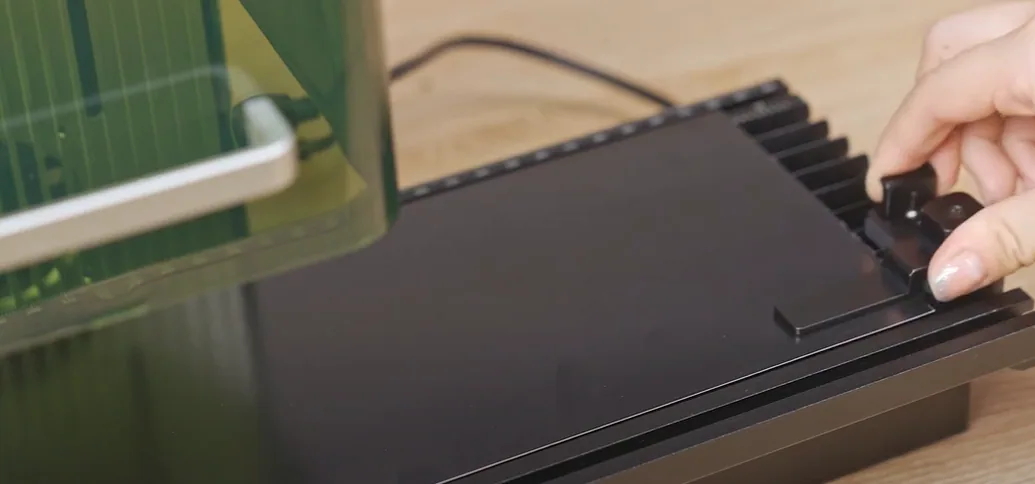

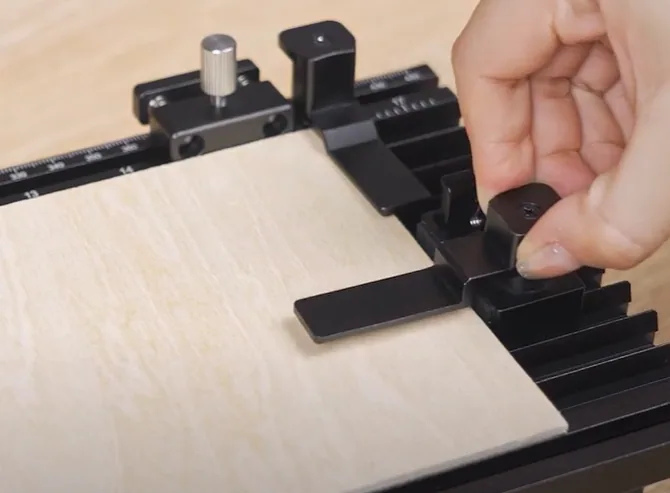

Saca las pinzas de material, que funcionan como herramientas para fijar el material. Usa la pinza de material 1 para deslizarla en el raíl X, levanta el fijador y fíjala a la esquina de tu material. Al procesar materiales grandes, la pinza de material 1 ocupa un espacio mínimo, ya que puedes deslizarla en el raíl del lateral de la extensión deslizante.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Saca la pinza de material 2 y sujétala en el panel de corte. También puedes levantar el fijador y fijar los bordes del material.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

#2 Conectar la extensión deslizante al xTool F1/xTool F1 Lite

Usa el cable USB para conectar la extensión deslizante al xTool F1/xTool F1 Lite.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

#3 Empezar a procesar con XCS en tu ordenador

PASO 1 Selecciona el modo de procesamiento y el nombre del material

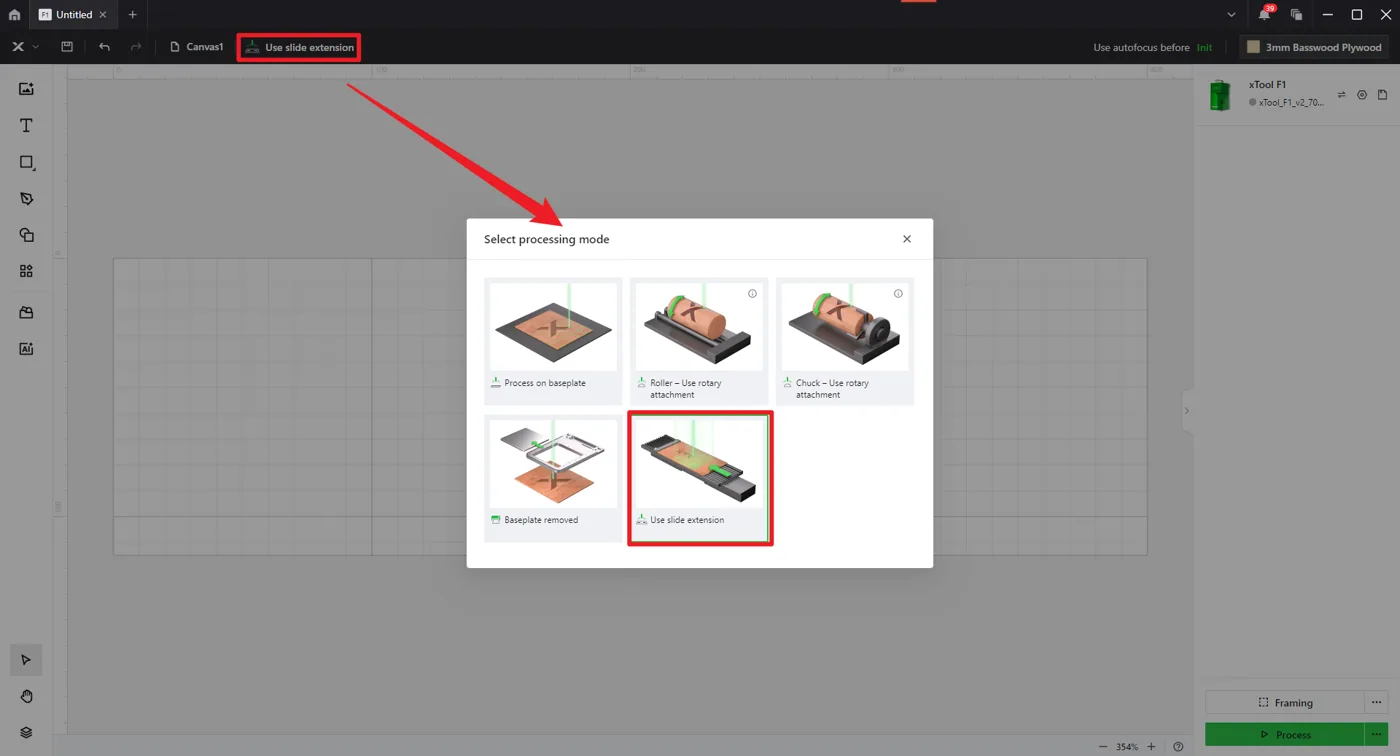

(1) En la barra de herramientas, selecciona Usar extensión deslizante.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

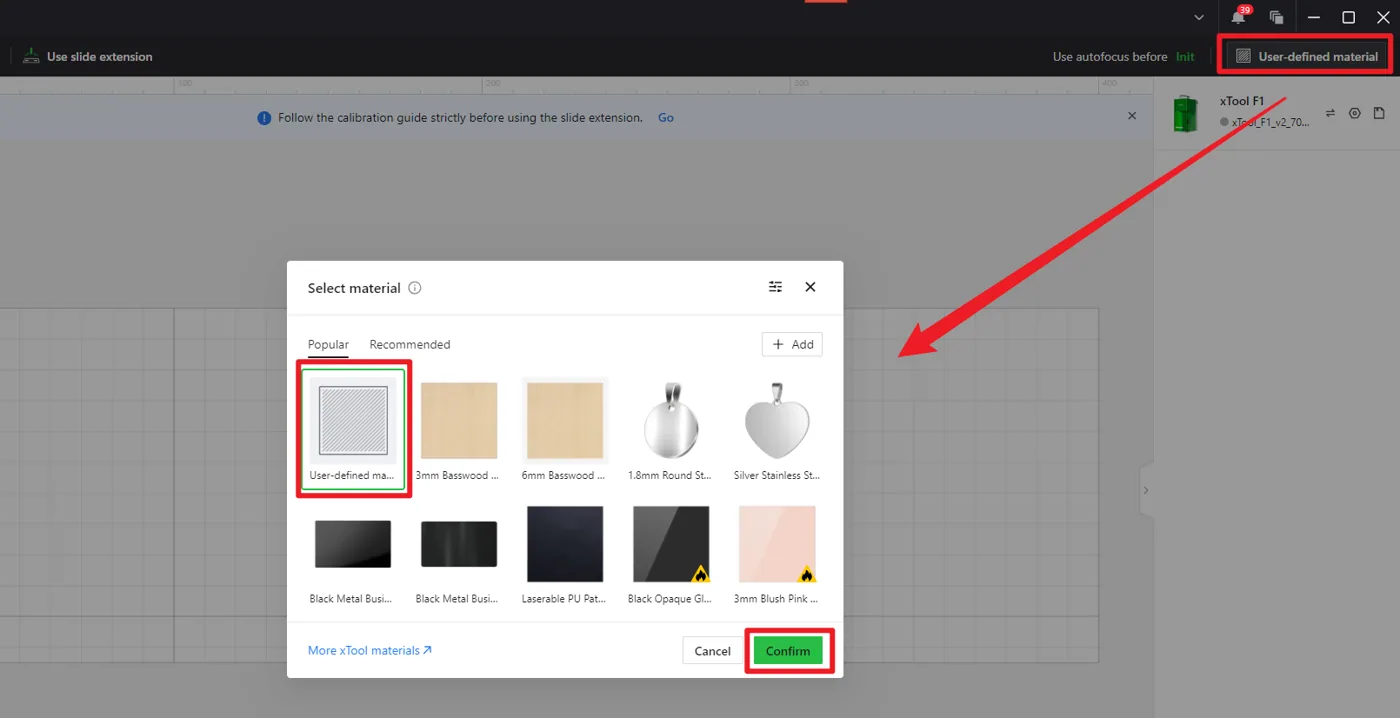

En la esquina superior derecha, haz clic en Material definido por el usuario, selecciona el nombre de tu material y haz clic en Confirmar.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Nota: Si no encuentras tu material en la lista, puedes hacer clic en Más materiales xTool para buscar entre más materiales en la Biblioteca Material EasySet. Si aún no encuentras el nombre de tu material, puedes seleccionar Material definido por el usuario.
Nota: Después de seleccionar un material de la lista de materiales o de la Biblioteca Material EasySet, el software configurará automáticamente los parámetros para el procesamiento láser. Los ajustes predeterminados se aplican a los materiales xTool. Puedes ajustar la configuración según tus necesidades.
Nota: Los ajustes de parámetros recomendados solo consiguen los mejores resultados al usar materiales de xTool. Si utilizas materiales de terceros, se recomienda que realices primero tu propia matriz de pruebas de material para obtener los efectos y parámetros deseados. Además, asegúrate de que los materiales estén libres de humedad o contaminación, ya que esto puede afectar considerablemente a los resultados.

PASO 2 Calibración del láser

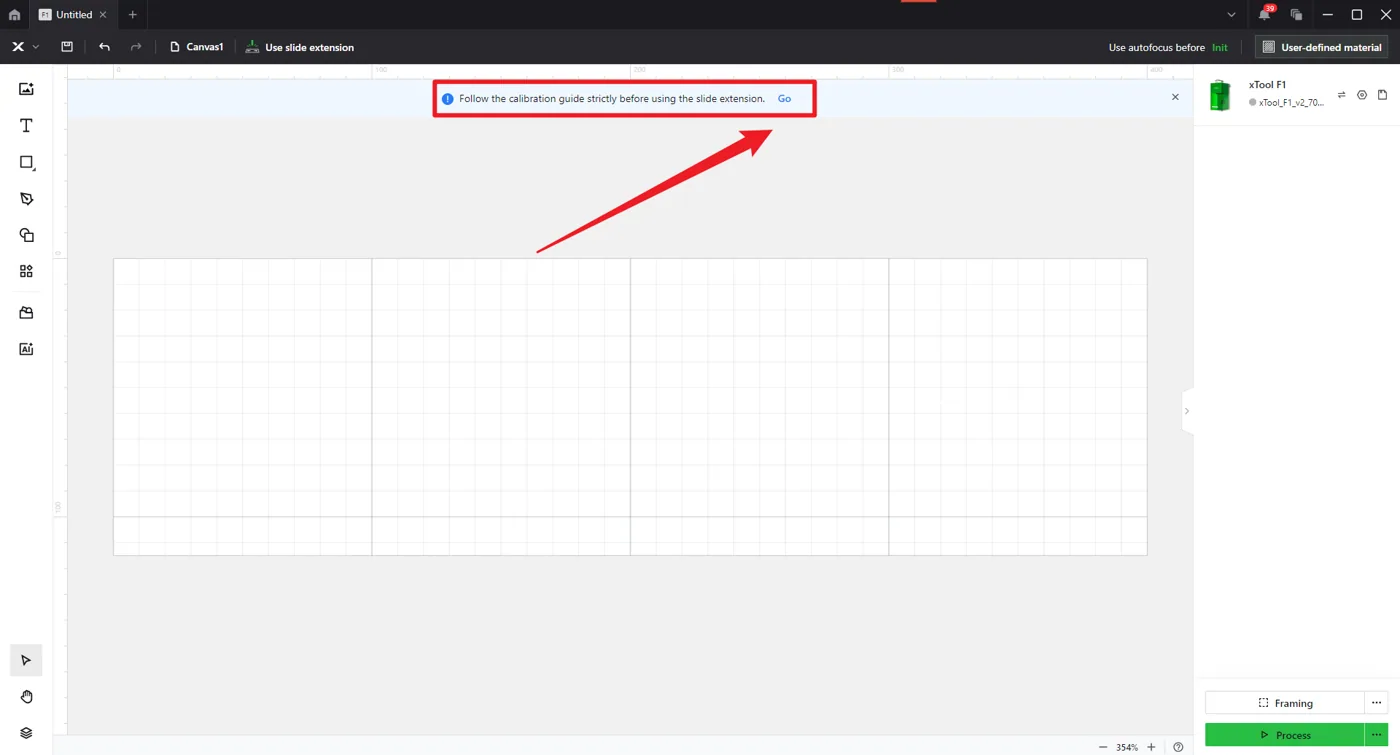

Debes seguir estrictamente la guía de calibración antes de usar la extensión deslizante. Haz clic en Ir para iniciar la calibración.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Sigue la guía para alinear y calibrar:

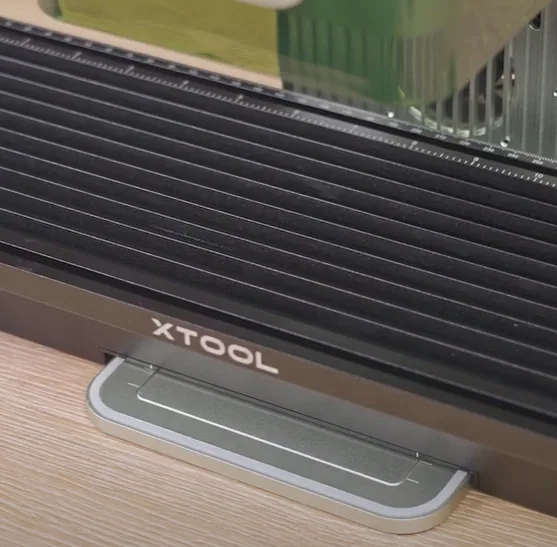

(1) Alinea el borde derecho de la regla móvil con la marca 0 de la extensión deslizante. Aprieta el tornillo.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

(2) Alinea la línea vertical del lateral de la extensión deslizante con el borde de la placa base extraíble del xTool F1 (o xTool F1 Lite), y alinea el lateral de la extensión deslizante con la segunda línea de la placa base. Mueve la regla hasta el área de trabajo. Gira la rueda para ajustar el enfoque del láser.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

(3) Inicia la calibración del láser.

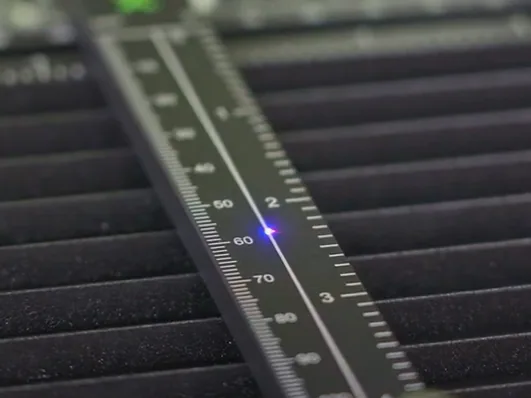

Mueve ligeramente la extensión deslizante hacia la izquierda o hacia la derecha para alinear el láser con el centro de la regla móvil. Gira la rueda para ajustar el enfoque del láser.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

(4) Bloqueo previo

Aprieta los tornillos de los lados izquierdo y derecho, pero no los aprietes por completo.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

(5) Mueve la extensión deslizante hacia la izquierda o hacia la derecha y alinea ligeramente el láser con el centro de la regla móvil.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

(6) Aprieta el tornillo izquierdo, haz clic en Siguiente y la extensión se moverá automáticamente hacia la izquierda. Aprieta el tornillo derecho.

(7) Haz clic en Completar cuando termines la calibración.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite



PASO 3 Coloca el material

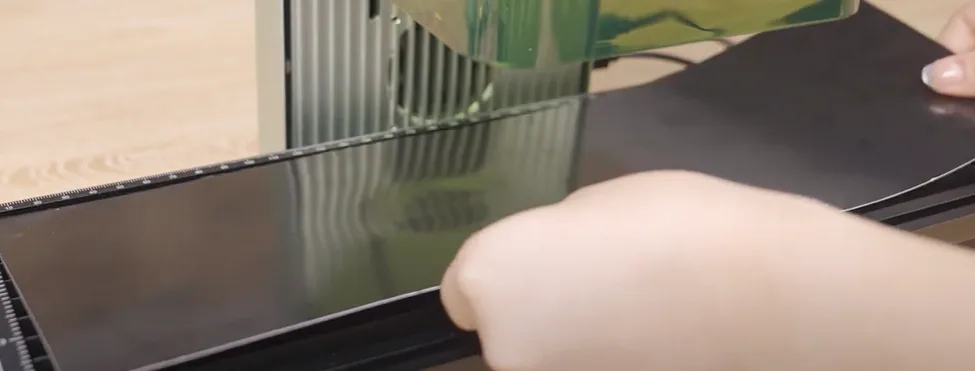

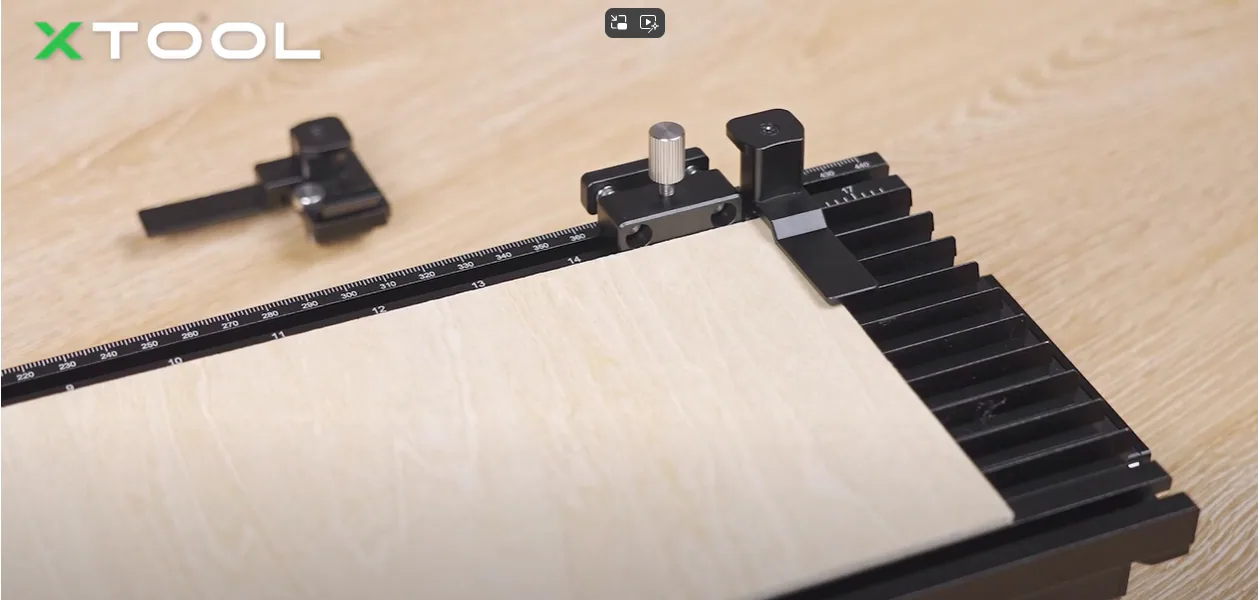

Coloca el material sobre la extensión deslizante. Puedes colocar un material grande o distribuir varios materiales de manera uniforme sobre la extensión.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Usa la pinza de material para fijar el material.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

PASO 4 Ajusta el enfoque del láser

El xTool F1 y F1 Lite admiten enfoque manual y enfoque automático. Puedes elegir el método de enfoque que prefieras.

Nota: Para cortar un material, se recomienda situar el punto de enfoque en el centro de cada profundidad de corte para obtener los mejores resultados. El corte se puede conseguir mediante varios procesos.  Por ejemplo, para cortar madera de tilo de 6 mm de grosor en una sola pasada, se recomienda situar el punto de enfoque 3 mm por debajo de la superficie del material. Puedes empezar enfocando en un material de 3 mm de grosor. Después, sin cambiar el ajuste de enfoque, sustituye el material por la madera de tilo de 6 mm que vas a cortar.Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Ajuste de enfoque manual

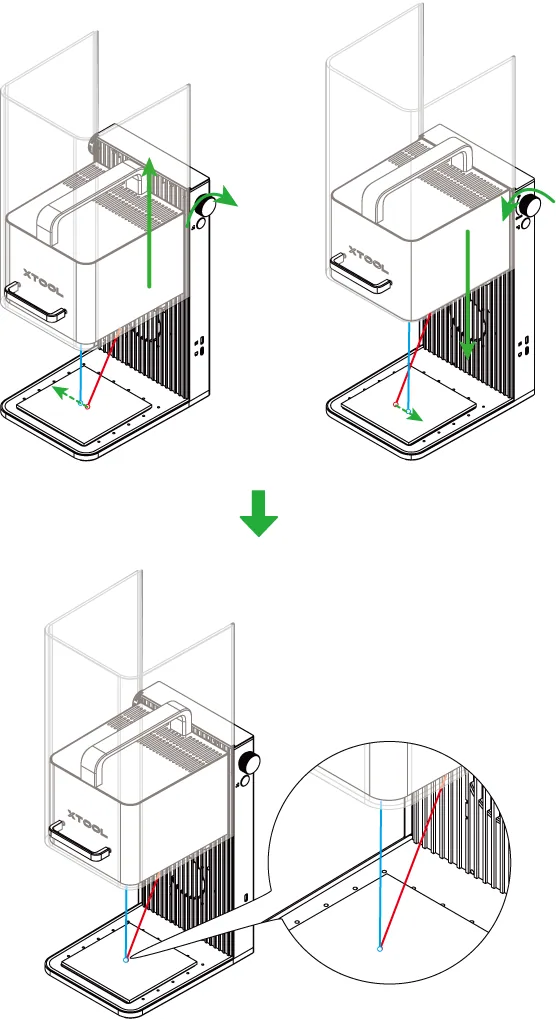

Gira la rueda para mover el módulo láser hacia arriba y hacia abajo. Cuando los puntos de luz rojo y azul coincidan, el enfoque estará correctamente ajustado.

Nota: Si giras la rueda en el sentido de las agujas del reloj, el módulo láser se moverá hacia arriba y el punto de luz rojo se desplazará hacia la izquierda. Si giras la rueda en sentido contrario a las agujas del reloj, el módulo láser se moverá hacia abajo y el punto de luz rojo se desplazará hacia la derecha.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

barra lateral

Nota: Cuando la parte inferior del módulo láser alcance el punto más alto, deja de girar la rueda hacia arriba.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Ajuste de enfoque automático

(1) Mide el grosor del material.

(2) En el lado derecho de la pantalla de inicio de XCS, introduce tu medida en la esquina superior derecha. A continuación, el dispositivo enfocará automáticamente.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Nota: Si usas el Enfoque automático por primera vez después de encender el xTool F1 (o xTool F1 Lite), tendrás que inicializar el xTool F1 (o xTool F1 Lite) para que su módulo láser vuelva a la posición original. En la esquina superior derecha, haz clic en Iniciar, y el módulo láser volverá a la posición original.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

PASO 5 Diseña objetos para procesar

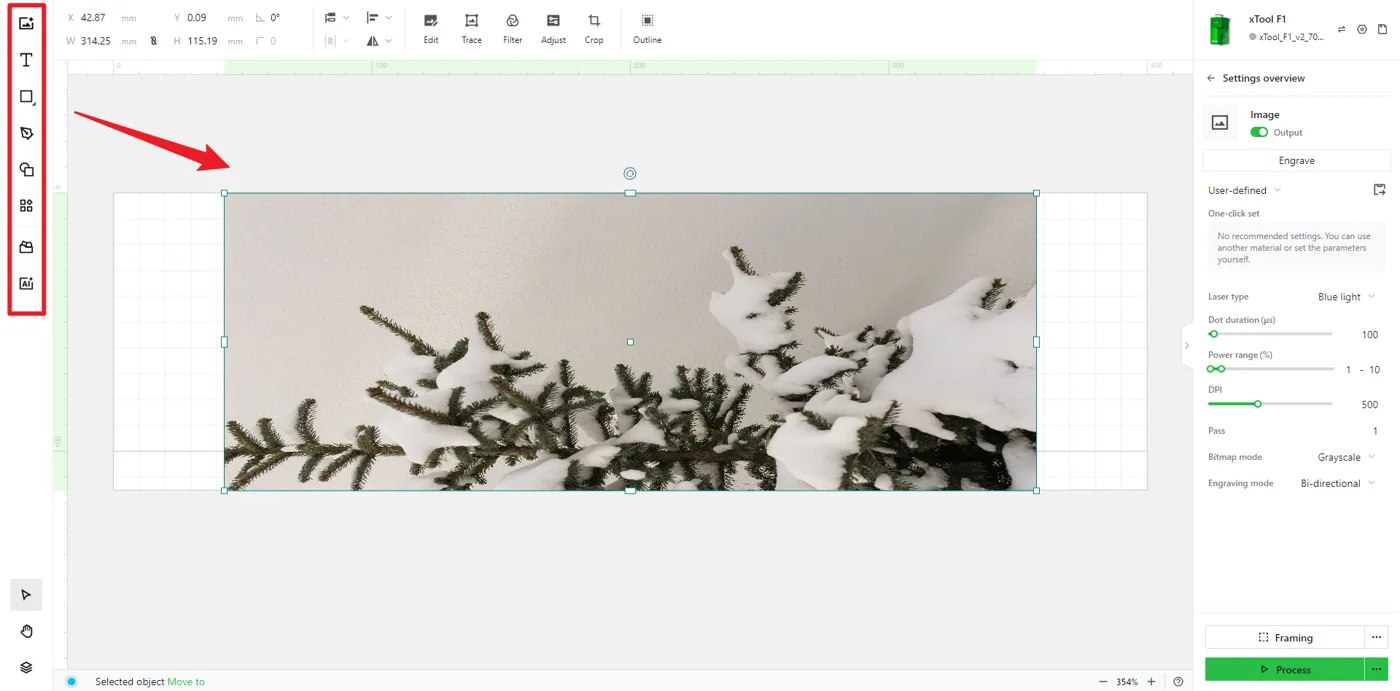

(1) Usa las herramientas de la barra lateral izquierda para crear objetos. Puedes importar imágenes, insertar formas, introducir texto o dibujar vectores.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

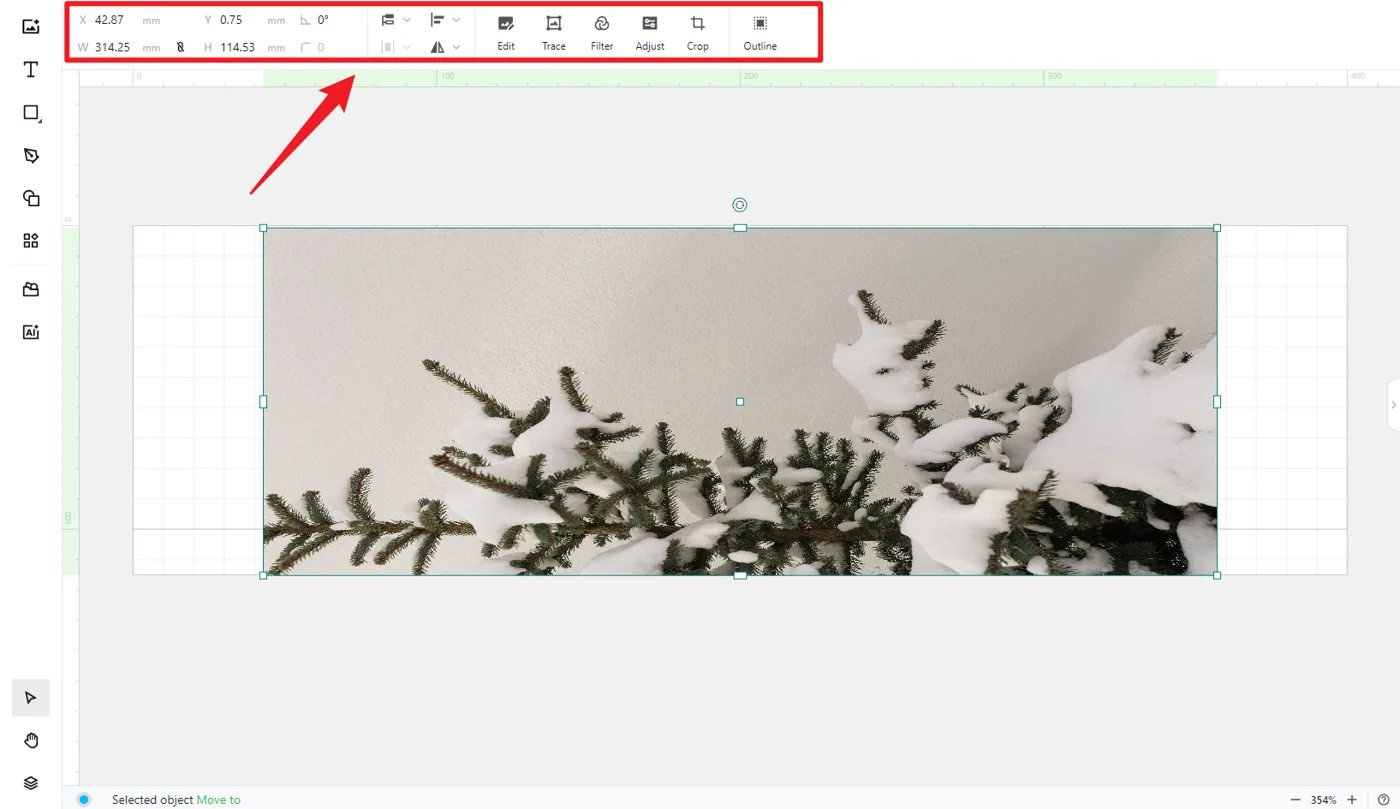

(2) Selecciona los objetos para seguir editándolos con las funciones situadas encima del lienzo.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

PASO 6 Configura los parámetros de procesamiento

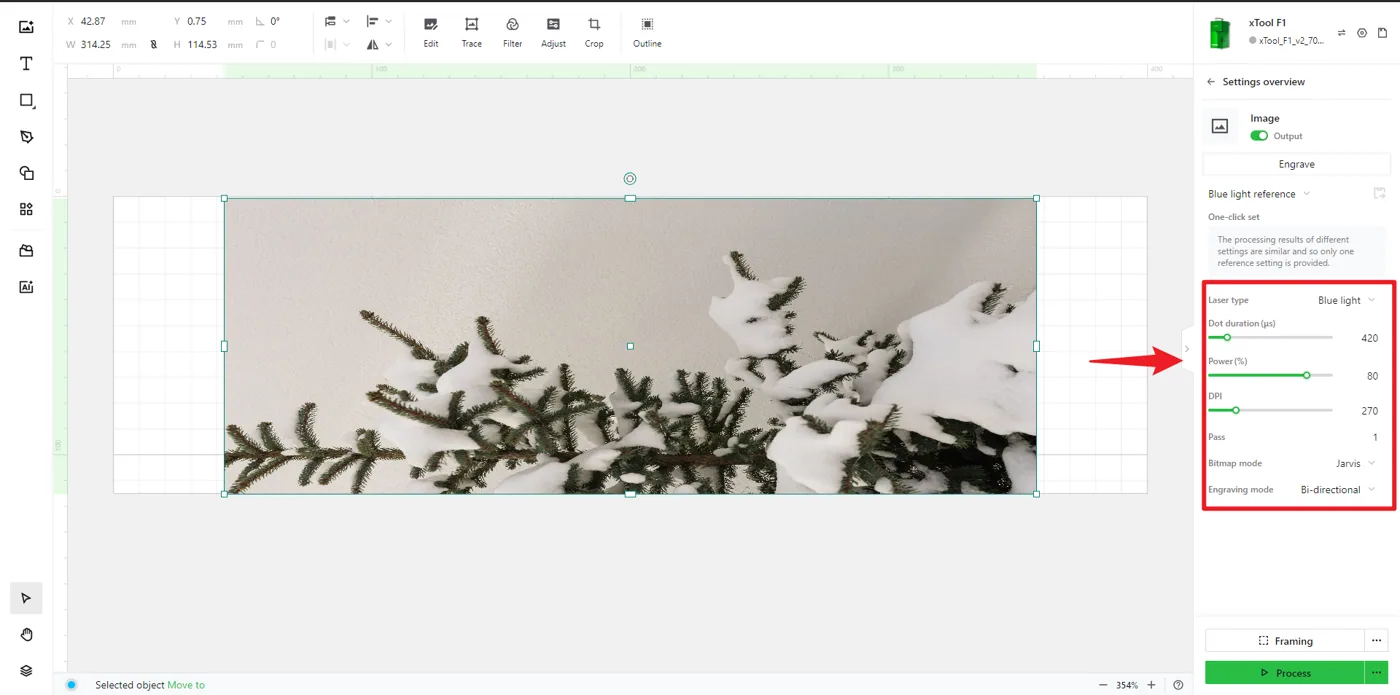

Selecciona los objetos en el lienzo y configura los parámetros de los objetos seleccionados en el panel derecho.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Nota: En el xTool F1 Lite, la selección de tipo de láser no está disponible, ya que solo cuenta con láser de luz azul.
Nota: Debes configurar los parámetros de cada objeto. Un objeto que se pase por alto puede no procesarse correctamente. Los parámetros que se pueden configurar para objetos de mapa de bits y objetos vectoriales son distintos. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.

PASO 7 Previsualiza el área de procesamiento

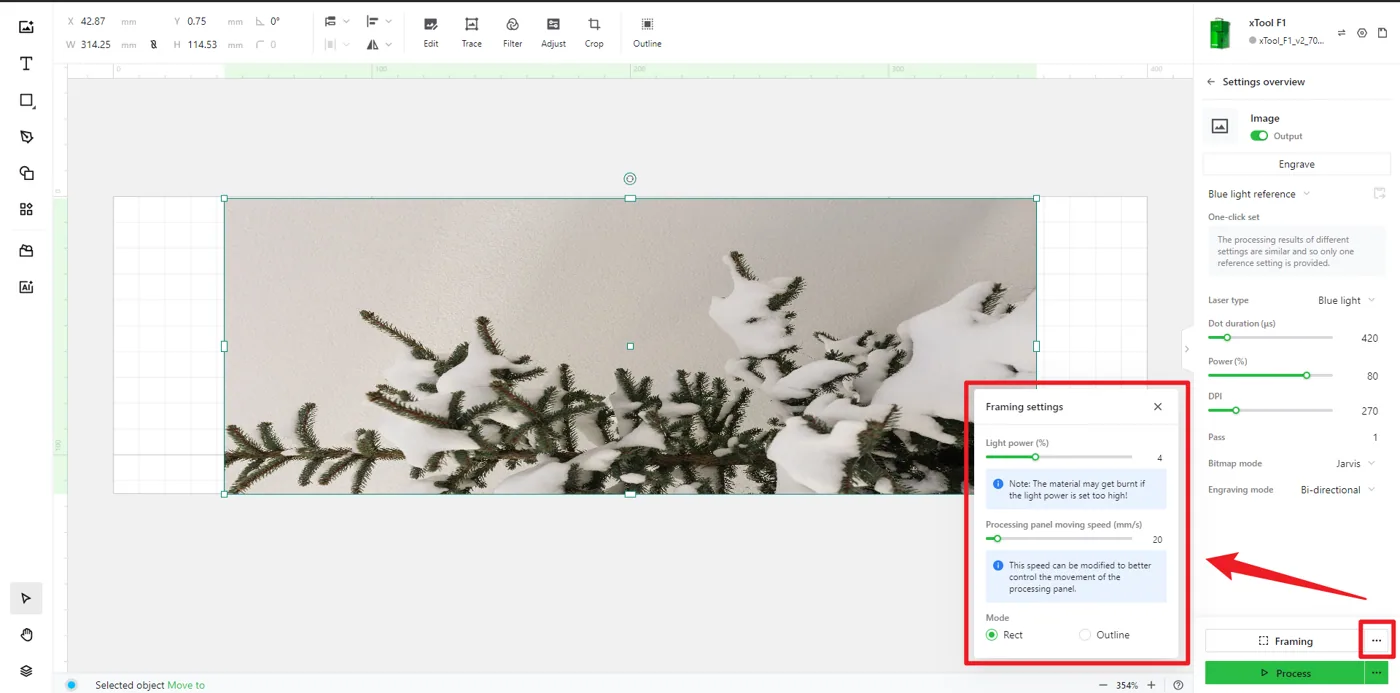

(1) En la esquina inferior derecha del software, haz clic en elCómo usar el modo de extensión deslizante con el xTool F1 y F1 Liteicono situado junto al botón Enmarcado para configurar los parámetros de enmarcado.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

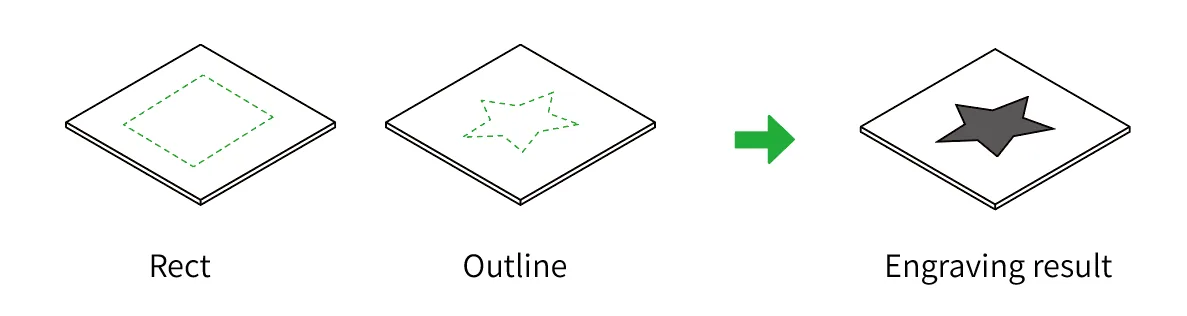

Nota: El xTool F1/F1 Lite admite dos modos de previsualización: Rectángulo y Contorno. Si seleccionas Rectángulo, puedes previsualizar el borde rectangular del área de procesamiento. Si seleccionas Contorno, puedes previsualizar el contorno de los objetos a procesar.Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

(2) Haz clic en Enmarcado en el software o pulsa el botón de enmarcado en el xTool F1 (o xTool F1 Lite) para iniciar el enmarcado. El punto láser se desplazará por el contorno del patrón de procesamiento sobre el material para que puedas previsualizar el área de procesamiento.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

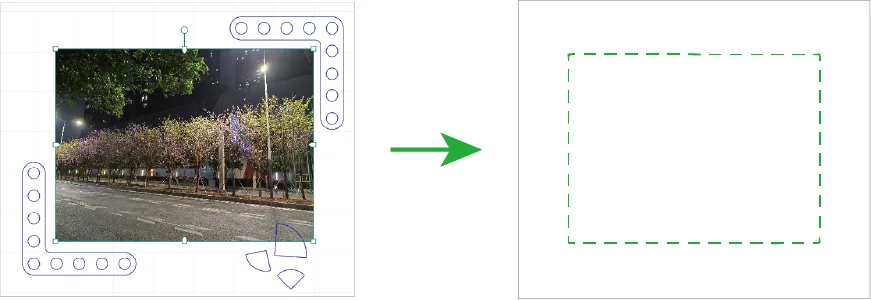

De forma predeterminada, el xTool F1 (o xTool F1 Lite) realiza el enmarcado de todos los elementos que se van a procesar. Para previsualizar el contorno de uno o varios elementos concretos, puedes seleccionar los elementos en el lienzo de XCS durante el enmarcado. El punto láser se desplazará por el contorno de los elementos seleccionados, como se muestra en las siguientes imágenes.

Enmarcado predeterminado:

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Enmarcado de elementos seleccionados:

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Si el área no es la ideal, puedes ajustar la posición de los elementos en XCS durante el enmarcado. El xTool F1 (o xTool F1 Lite) ajustará el área de enmarcado en consecuencia, lo que te permitirá previsualizar el área de procesamiento en tiempo real.

Nota: Antes de realizar el enmarcado, baja la carcasa protectora y ponte gafas que puedan proteger frente a haces láser de 455 nm y 1064 nm de longitud de onda.
Nota: Para detener el enmarcado, haz clic en Detener enmarcado en el software o pulsa el botón de enmarcado en el xTool F1 (o xTool F1 Lite).

PASO 8 Inicia el procesamiento

Nota (para el xTool F1): Usar el láser infrarrojo para grabado de mapa de bits a baja temperatura puede dar resultados de grabado poco satisfactorios. Para garantizar mejores resultados de grabado, se recomienda activar Precalentamiento de rayos infrarrojos en Ajustes del dispositivo, para que el módulo láser se precaliente antes de procesar.

La función Precalentamiento de rayos infrarrojos no está disponible en el xTool F1 Lite.

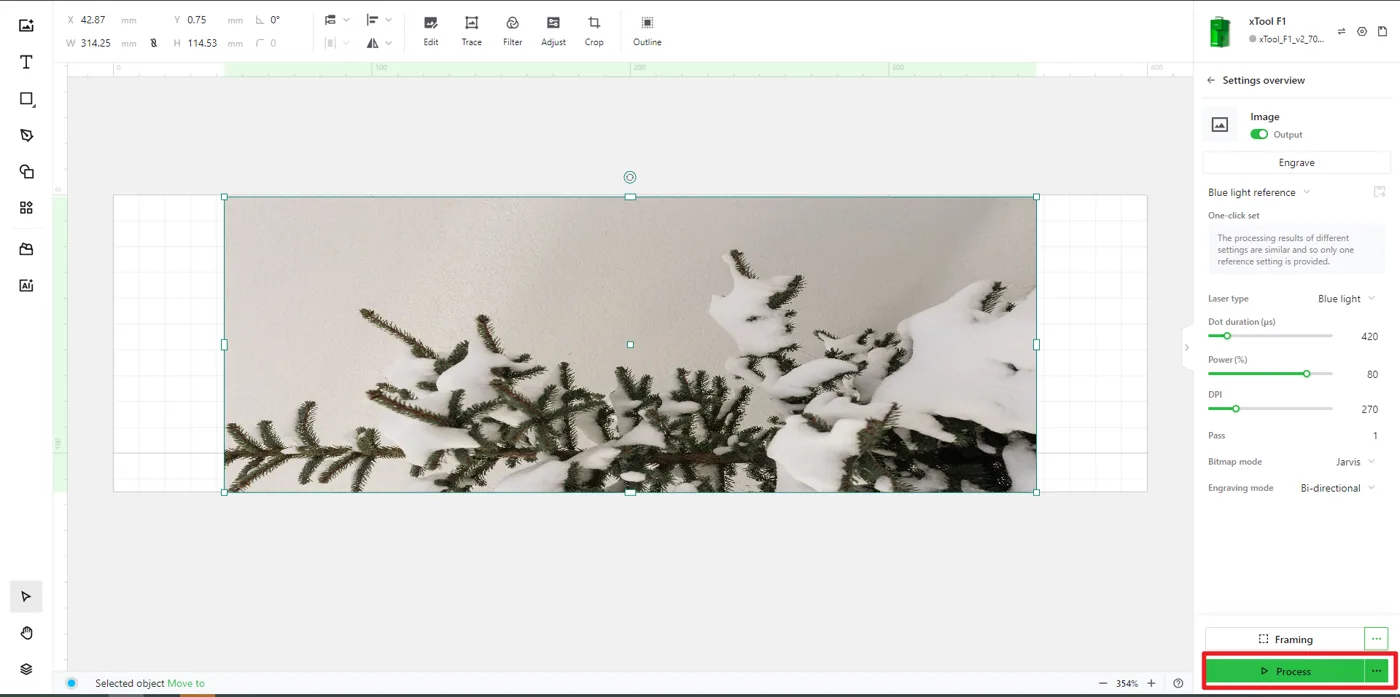

(1) En la esquina inferior derecha del software, haz clic en Procesar.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

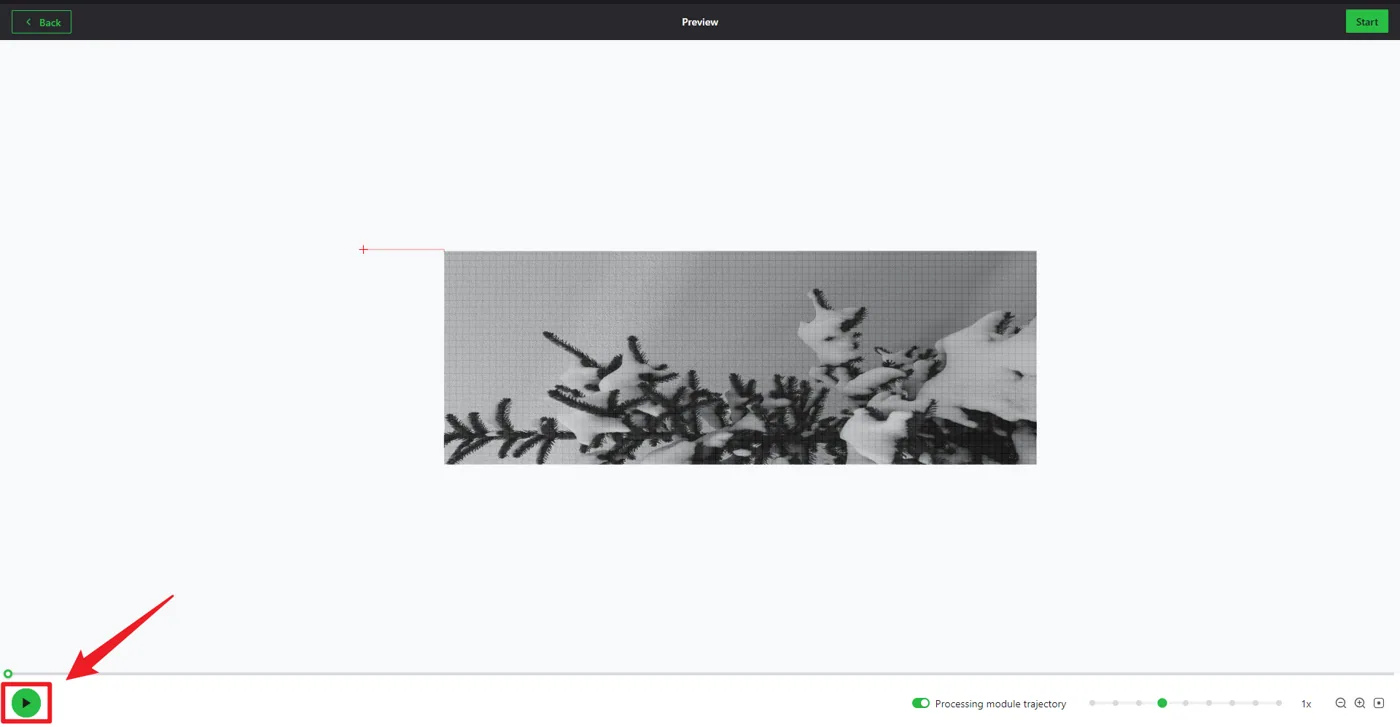

(2) Previsualiza el patrón y la trayectoria de procesamiento.

En la esquina inferior izquierda, haz clic en elCómo usar el modo de extensión deslizante con el xTool F1 y F1 LiteCómo usar el modo de extensión deslizante con el xTool F1 y F1 Litebotón, y XCS te mostrará la trayectoria de procesamiento.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

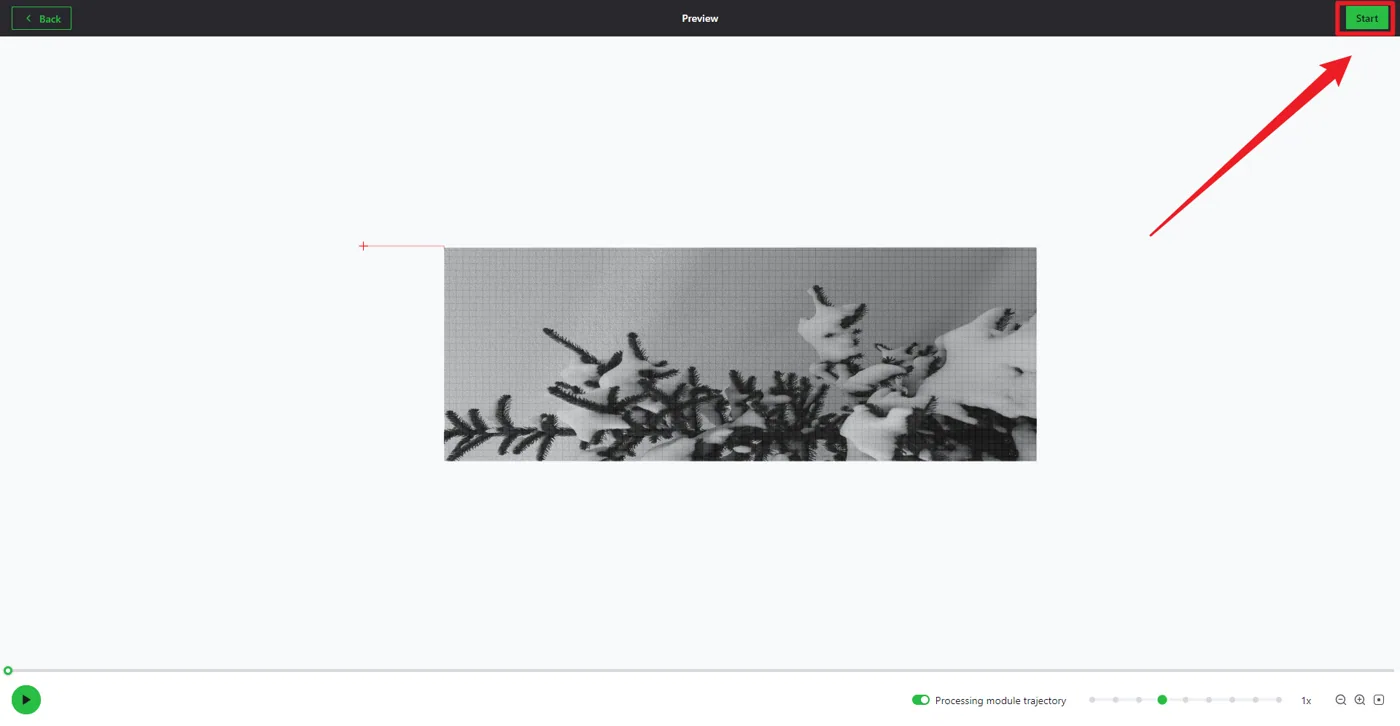

(3) En la esquina superior derecha del software, haz clic en Iniciar.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

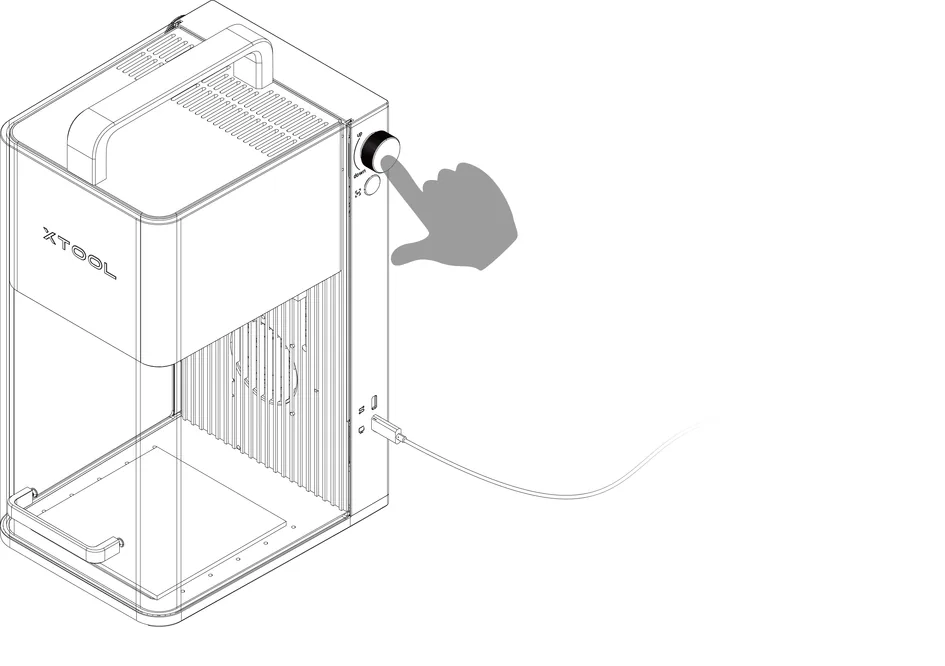

(4) Baja la carcasa protectora. A continuación, pulsa la rueda del xTool F1 (o xTool F1 Lite) para iniciar el procesamiento.

Cómo usar el modo de extensión deslizante con el xTool F1 y F1 Lite

Nota: Antes de procesar, baja la carcasa protectora y ponte gafas que puedan proteger frente a haces láser de 455 nm y 1064 nm de longitud de onda.
