Notas

Requisitos del material

• Usa materiales planos sin bordes alabeados.
• El alimentador transportador automático de xTool S1 puede transportar materiales duros, materiales flexibles y finos (como el papel kraft), así como materiales blandos y gruesos (como el tablero de corcho y el tablero de espuma EVA).
• • Para procesar un material duro, colócalo sobre los raíles del transportador.
  • Para procesar un material flexible y fino, usa la barra de presión del material en lugar de los raíles del transportador.
  • Para procesar un material blando y grueso, pega cinta PET en su parte posterior antes de colocarlo sobre los raíles del transportador.
• Cuando coloques un material sobre los raíles del transportador, asegúrate de que la parte que cuelga fuera de los raíles no supere los 30 cm.
• El alimentador transportador admite un total de 8 pares de raíles. Puedes añadir como máximo 6 pares de raíles al alimentador transportador (3 pares en cada lado). Según el número de pares de raíles instalados, la longitud de material admitida varía.

Número de pares de raíles del transportador （Se instala el mismo número de raíles del transportador en cada lado）	Anchura (W) y grosor (H) transportables	Longitud (L) transportable (incluyendo 30 cm de longitud suspendida fuera de los raíles)	Longitud de procesado (P)
2 pares (raíles del transportador originales)	65 mm ≤ W ≤ 545 mm 0 mm ＜ H ≤ 14 mm	0 mm ＜ L ≤ 1070 mm	0 mm ＜ P ≤ 820 mm
4 pares		0 mm ＜ L ≤ 1690 mm	0 mm ＜ P ≤ 1440 mm
6 pares		0 mm ＜ L ≤ 2310 mm	0 mm ＜ P ≤ 2060 mm
8 pares		0 mm ＜ L ≤ 2930 mm	0 mm ＜ P ≤ 2680 mm

Requisito del dispositivo

Para procesar materiales demasiado largos para xTool S1, debes usar xTool S1 junto con el alimentador transportador automático y la base elevadora que admite el alimentador transportador.

Requisito de software

Solo la versión de XCS que se ejecuta en el ordenador admite el modo de alimentador transportador. XCS en teléfonos móviles o iPads no admite este modo.



1. Coloca el material

(1) Gira la perilla superior en sentido antihorario para levantar los rodillos de presión.

(2) Coloca el material en el alimentador transportador. Asegúrate de que los bordes laterales del material estén paralelos a las líneas verticales de la cuadrícula y no se crucen con el rodillo de presión.

Notas:
– Si los bordes laterales del material no están paralelos a las líneas verticales de la cuadrícula, el patrón de procesado puede salir torcido.
– Si el lateral del material se cruza con los rodillos de presión, el material puede desviarse de la trayectoria de transporte original debido a la presión de los rodillos.
– Al usar el alimentador transportador, el módulo láser solo funciona en el área situada sobre los raíles cortos.



(3) Gira la perilla superior en sentido horario para bajar los rodillos de presión y fijar el material en su sitio.

Puedes usar la perilla inferior para ajustar ligeramente la posición del material si es necesario. Gira la perilla inferior en sentido horario para mover el material hacia adelante, y en sentido antihorario para moverlo hacia atrás.

2. Abre o crea un proyecto

Puedes abrir un proyecto para empezar a procesar o crear uno nuevo. Si creas un proyecto nuevo, tendrás que diseñar los patrones y configurar los parámetros desde cero.

• Abrir un proyecto

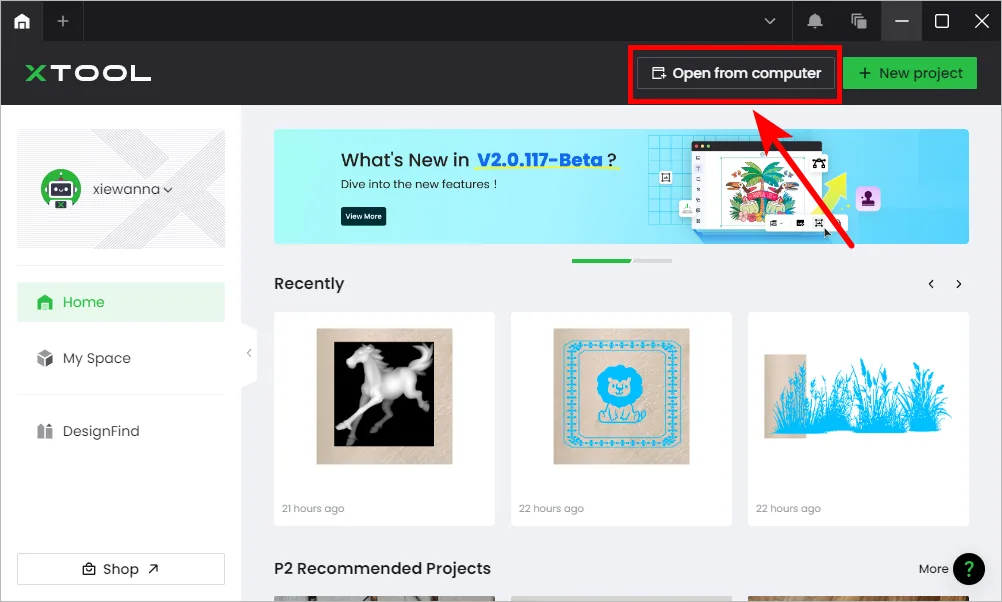

  En la pantalla de inicio de XCS, haz clic en Abrir desde el ordenador. En la ventana emergente, selecciona un archivo de tipo proyecto de xTool Creative Space (. xcs) y haz clic en Abrir.


• Crear un proyecto nuevo

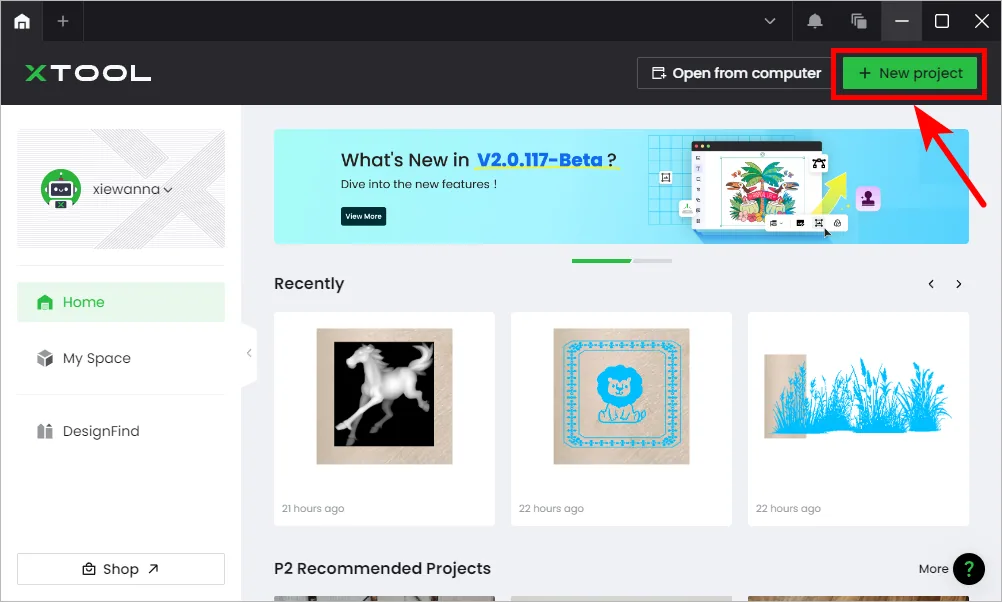

  En la pantalla de inicio de XCS, haz clic en + Nuevo proyecto.


3. Selecciona el modo de procesado y el nombre del material

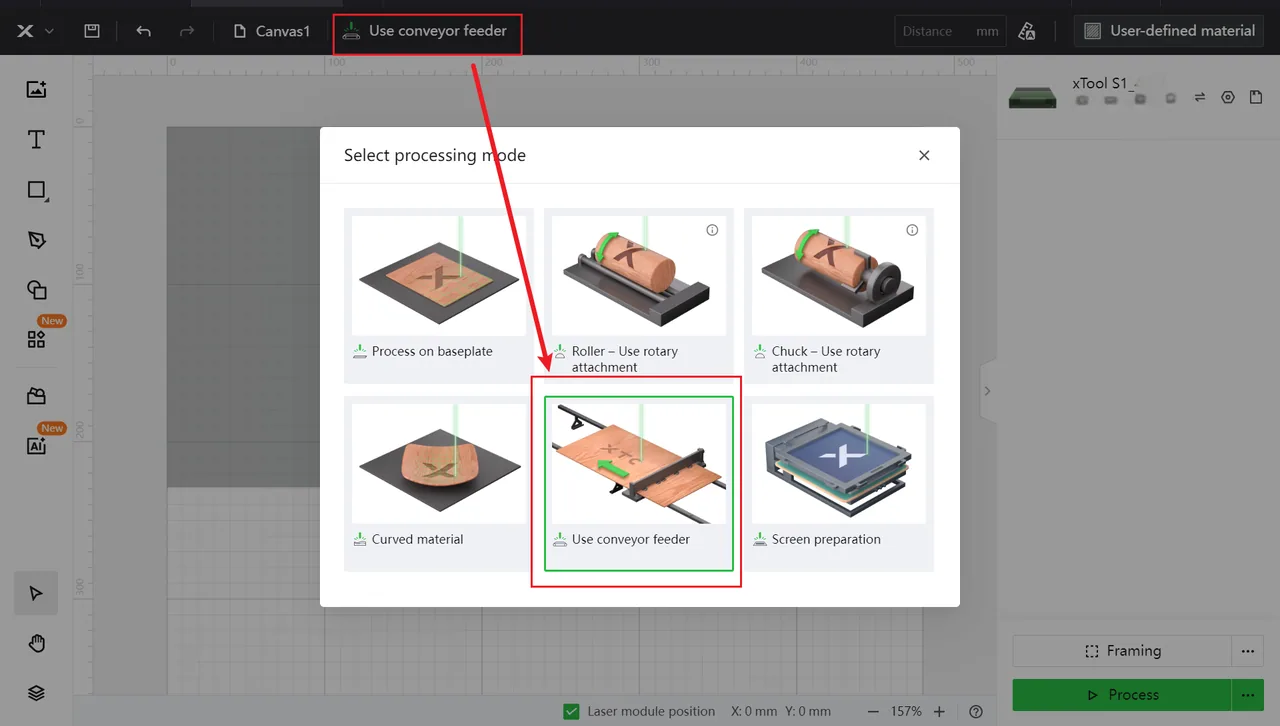

(1) En la parte superior de XCS, haz clic en el nombre del modo de procesado actual y luego selecciona Usar alimentador transportador como modo de procesado.

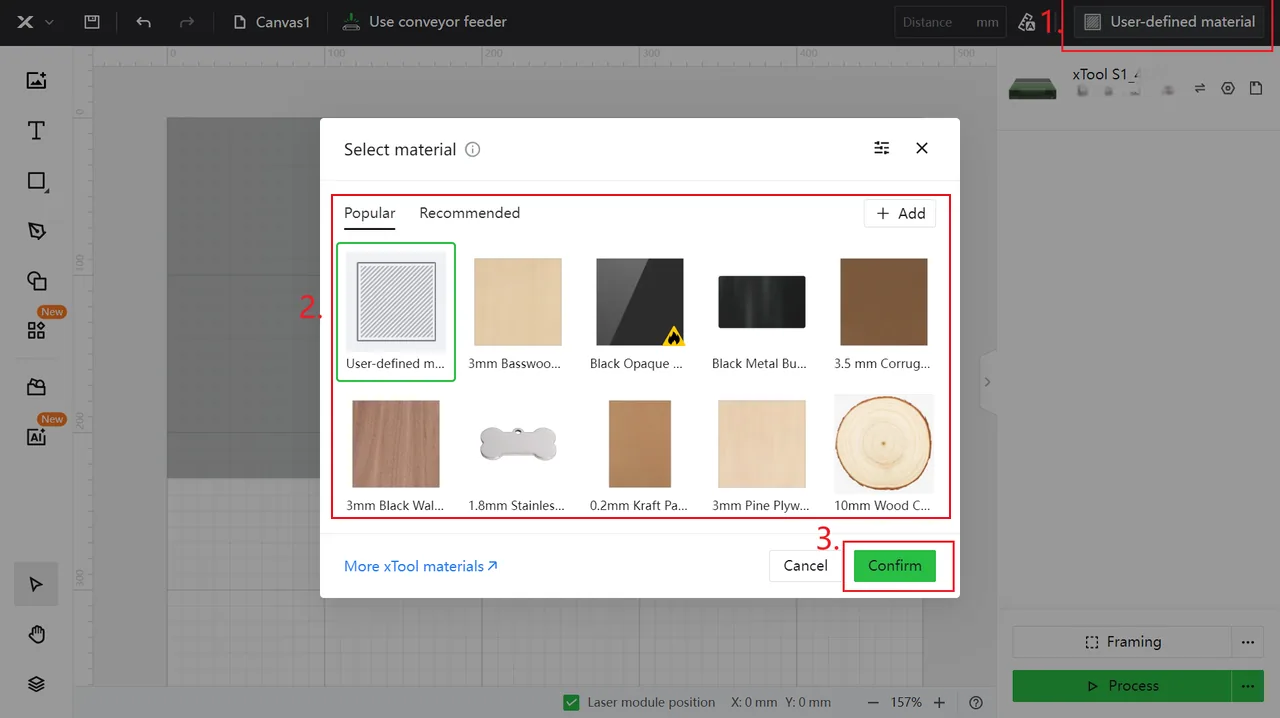

(2) En la esquina superior derecha, haz clic en Material definido por el usuario, selecciona el nombre de tu material y haz clic en Confirmar.

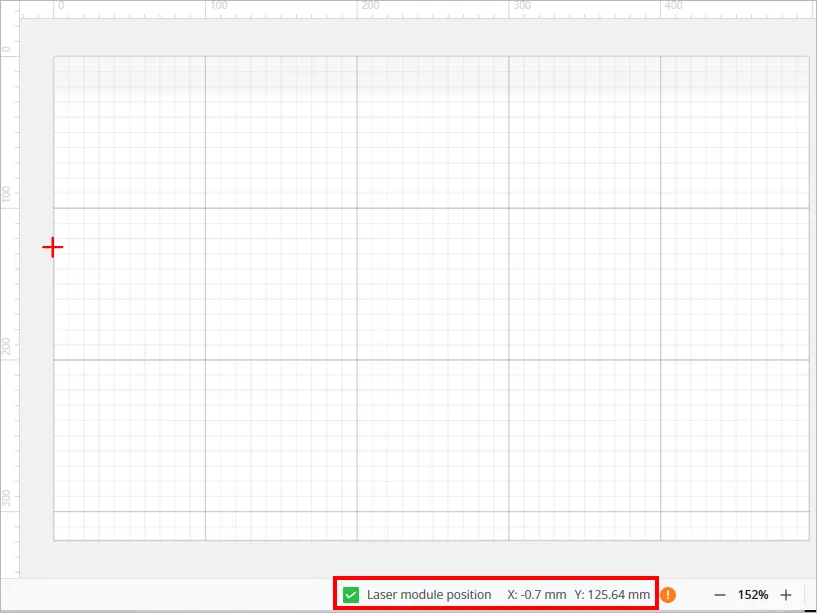

(3) Activa o desactiva Posición del módulo láser según tus necesidades.

4. Ajusta el enfoque del láser

xTool S1 cuenta con un sensor de distancia que puede medir la distancia entre el módulo láser y la superficie del material. También puedes medir y calcular manualmente la distancia entre el módulo láser y la superficie del material, e introducir los valores obtenidos en XCS.

Durante el procesado, xTool S1 realizará el autoenfoque según el parámetro Distancia.

• Medición automática

(1) Mueve el módulo láser sobre el material. Asegúrate de que el punto de localización caiga sobre la superficie del material.

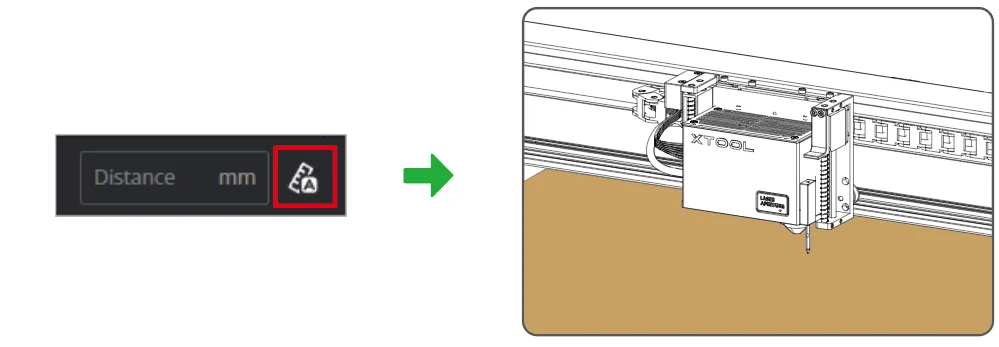

(2) En la esquina superior derecha de XCS, haz clic en el icono de medición automática, y xTool S1 medirá automáticamente la distancia desde el módulo láser hasta la superficie del material.

Nota: Antes de la medición automática, asegúrate de que la sonda del sensor de distancia no esté extendida.

• Medición manual

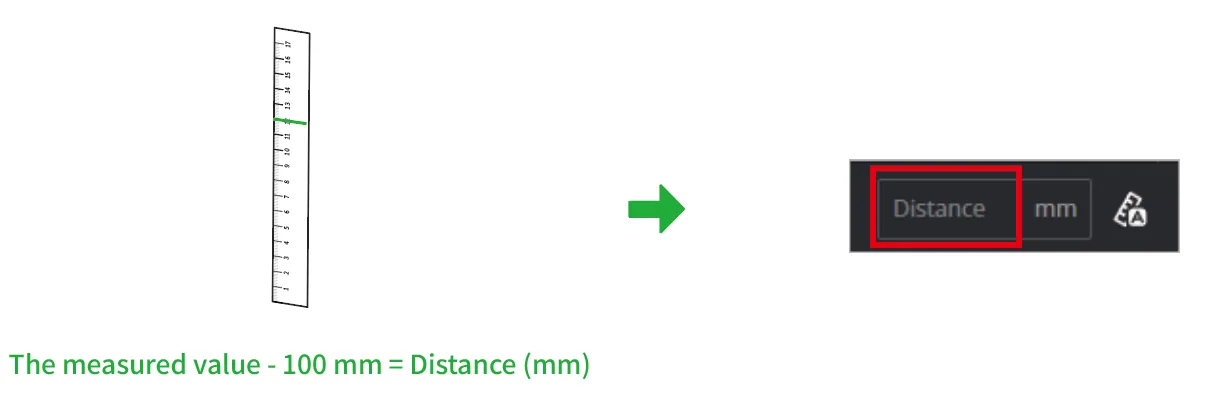

(1) Usa una regla para medir la distancia desde la superficie del material hasta la parte superior del módulo láser.

(2) Resta 100 mm (3.937 pulgadas) al valor medido en el paso (1), e introduce el valor calculado como Distancia en la esquina superior derecha de XCS.

5. Diseña los objetos para el procesado

• Acerca del lienzo

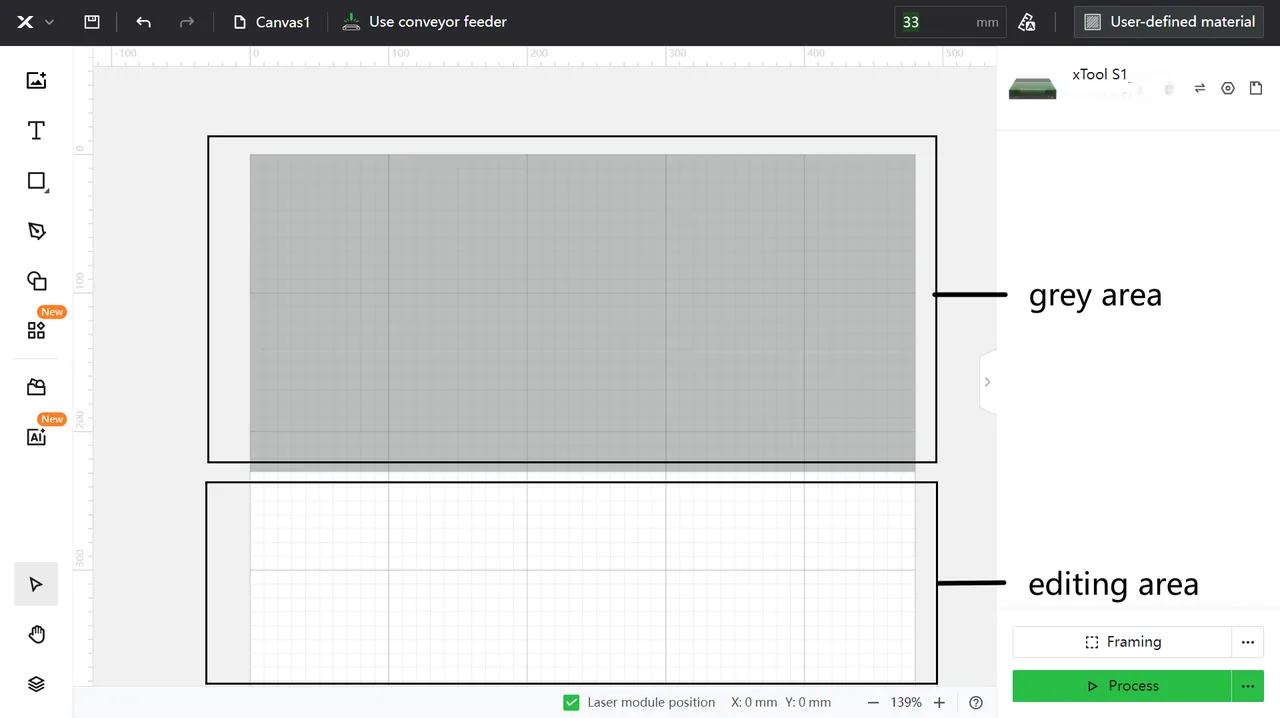

El lienzo se divide en dos partes: el área gris y el área de edición. El área gris corresponde a la zona interior de xTool S1 a la que el módulo láser no llega durante el procesado. El módulo láser solo funciona en el área situada sobre los raíles cortos. Por lo tanto, no coloques elementos en el área gris, o no se procesarán.

(1) Usa las herramientas del lado izquierdo del lienzo para crear objetos. Puedes importar imágenes, insertar formas, introducir texto o dibujar gráficos vectoriales.

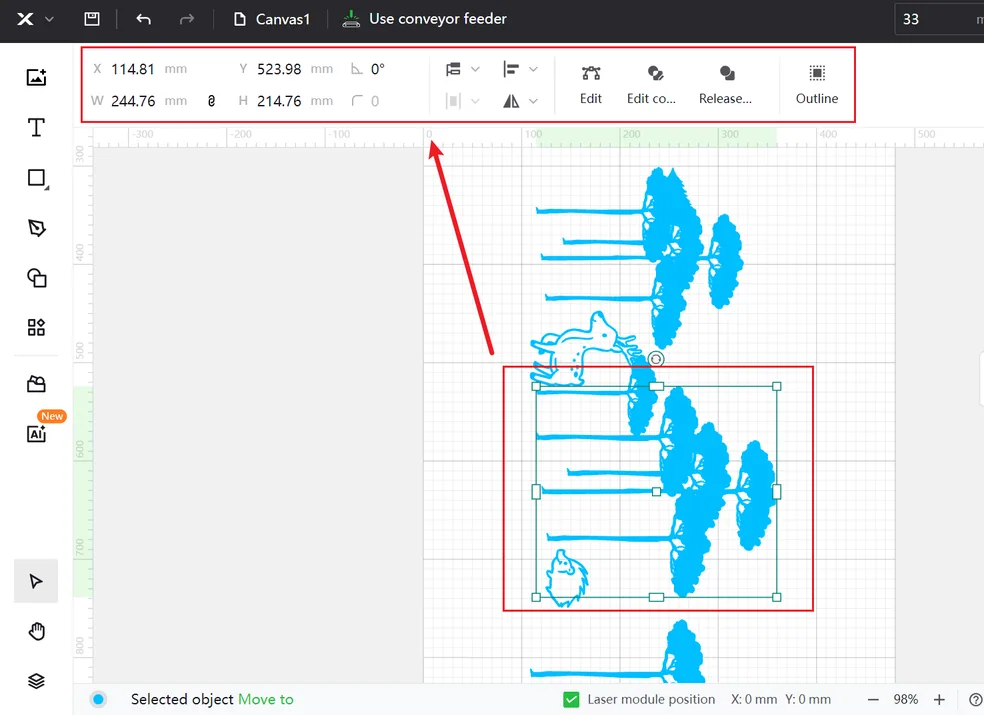

(2) Selecciona los objetos para seguir editándolos con las herramientas situadas encima del lienzo.

6. Configura los parámetros de procesado

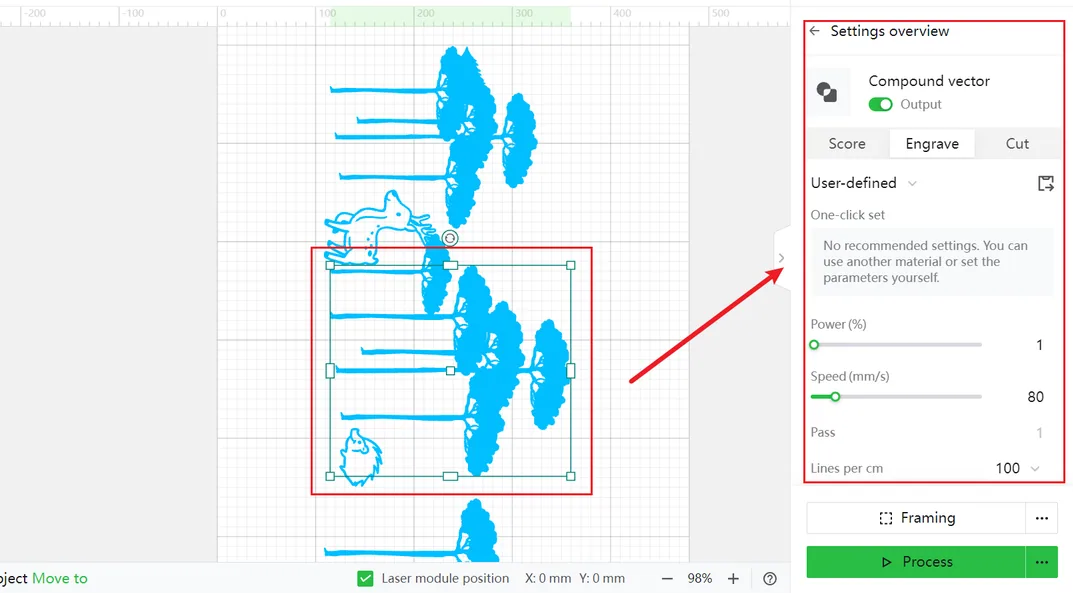

Primero selecciona los objetos en el lienzo. En el lado derecho de XCS, configura los parámetros para los objetos seleccionados.

7. Previsualiza el área de procesado

Puedes previsualizar el área de procesado sobre el material mediante el encuadre. El encuadre consiste en que los puntos láser recorren el borde de los objetos de procesado sobre el material. Sigue estos pasos para iniciar el encuadre:

(2) Según el módulo láser que uses, ponte unas gafas de seguridad que puedan proteger tus ojos de los haces láser (haces láser de luz azul: 455 nm; haces láser infrarrojos: 1064 nm).

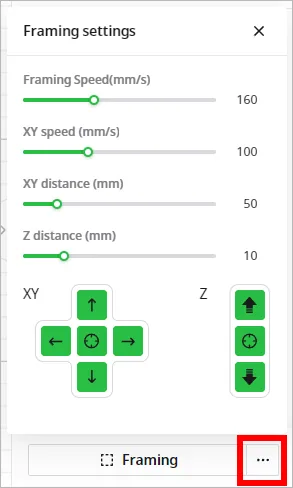

(3) Haz clic en Encuadre en el software. Pulsa el botón de xTool S1 para iniciar el encuadre. El punto láser se moverá a lo largo del contorno del patrón de procesado sobre el material para que puedas previsualizar el área de procesado.

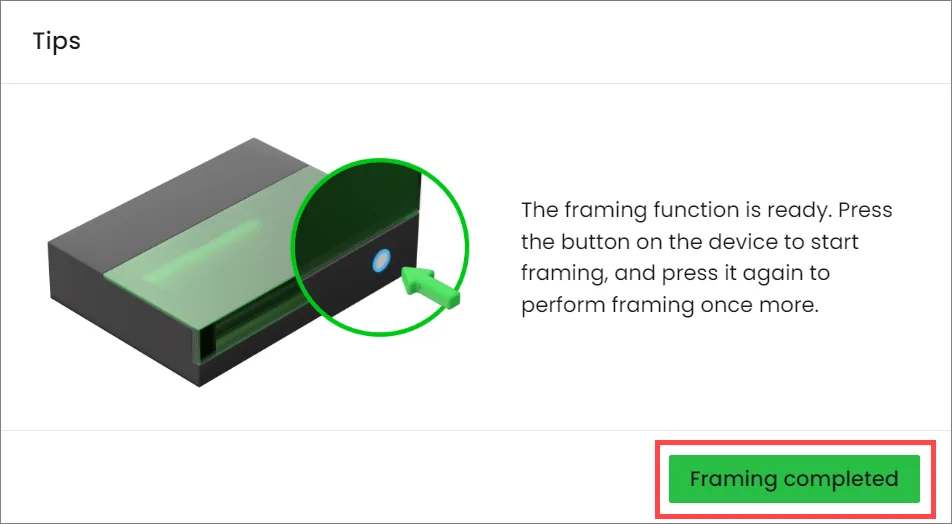

(4) Después de confirmar que el área de procesado es correcta, haz clic en Encuadre completado en XCS. Si el área no es ideal, puedes ajustar la posición del material o la posición de los elementos en el software, y volver a previsualizar el área de procesado.

8. Inicia el procesado

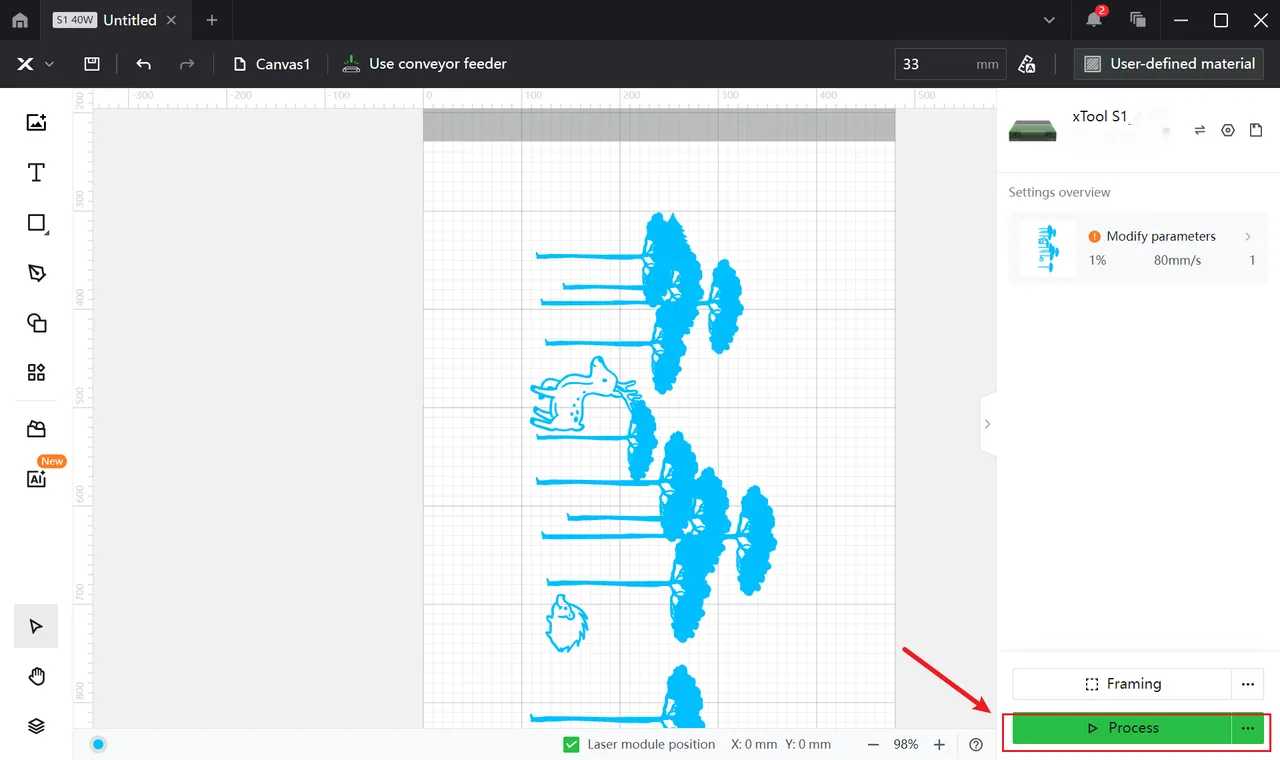

(1) En la esquina inferior derecha del software, haz clic en Procesar.

(2) Previsualiza el patrón y la trayectoria de procesado.

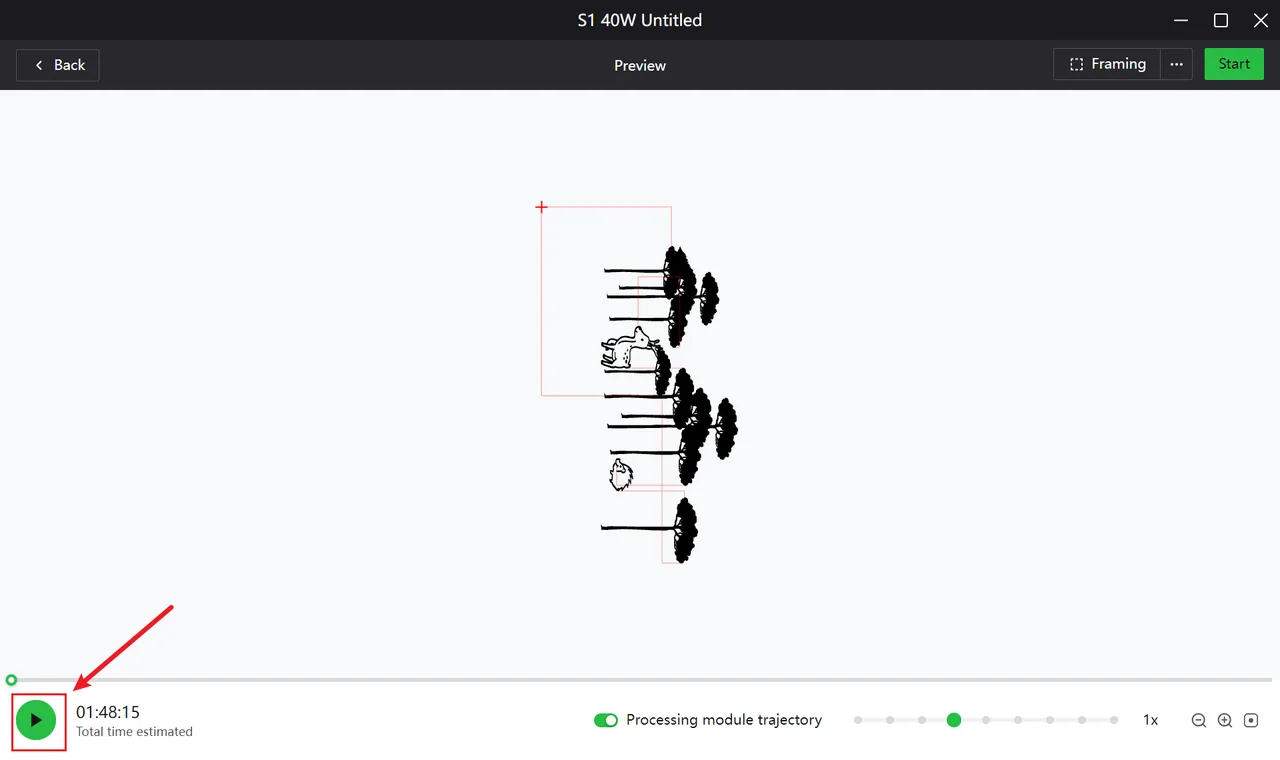

En la esquina inferior izquierda, haz clic en elbotón, y XCS te mostrará la trayectoria de procesado.

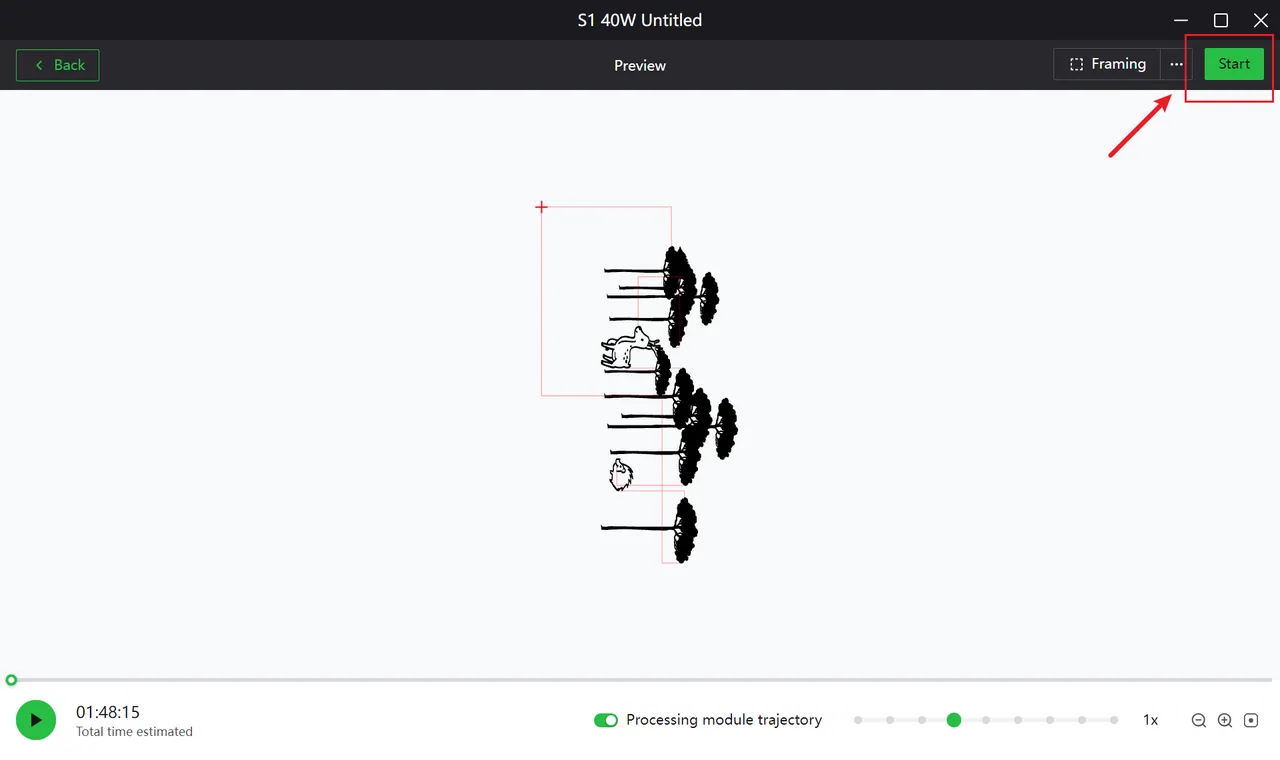

(3) En la esquina superior derecha de XCS, haz clic en Iniciar.

(4) Ponte unas gafas de seguridad láser. Luego, cierra la tapa de xTool S1 y pulsa el botón para iniciar el procesado.
