Al utilizar la xTool Apparel Printer, puede aparecer un mensaje de error de “Desalineación” en el software xTool Creative Space (XCS) o en el panel LCD de la impresora. Este error indica un fallo de acoplamiento de la impresora al horno xTool OS1 Automatic Shaker Oven Machine (OS1) o en el proceso de transferencia del film entre la impresora y el horno.

Este problema puede ir acompañado de uno de los siguientes códigos de error específicos: nailCheckError, baffleUpError, filmArriveError, holeNailAdapterTimeOut o filmFall.

• Esta guía completa te ayudará a diagnosticar y resolver este problema de forma eficaz.

Causas posibles

• Film arrugado o desalineado que interfiere en la detección del sensor.
• Un problema con el sensor de detección de film.
• Detección incorrecta de señal por parte del sensor del encóder (situado dentro del xTool OS1).
• Detección incorrecta por parte del sensor de movimiento de agitación de polvo.
• La horquilla elevadora del film no sube/baja correctamente.
• La calibración de alineación no se ha realizado

Resolución de problemas

Paso 1: Comprueba y prepara el film

El estado y la alineación correctos del film son fundamentales para un proceso de transferencia del film satisfactorio entre la impresora y el horno.

1. Inspección del film:

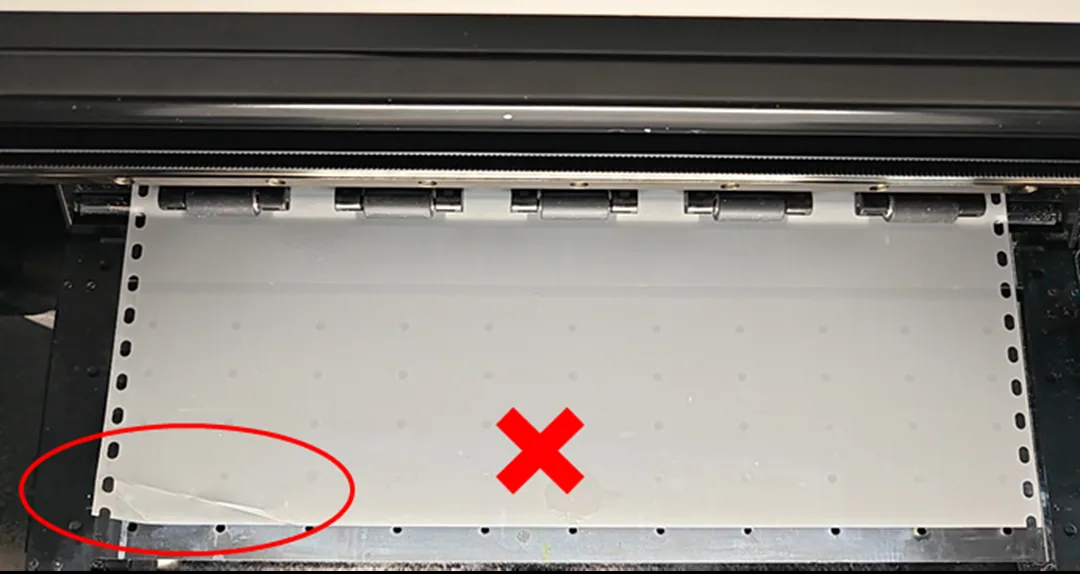

• Examina con atención el film PET cargado actualmente o la sección que va a cargarse. Busca arrugas, pliegues, dobleces o bordes dañados.

2. Retira el film arrugado

• Usa tijeras o un cúter para retirar con cuidado cualquier sección arrugada del film.

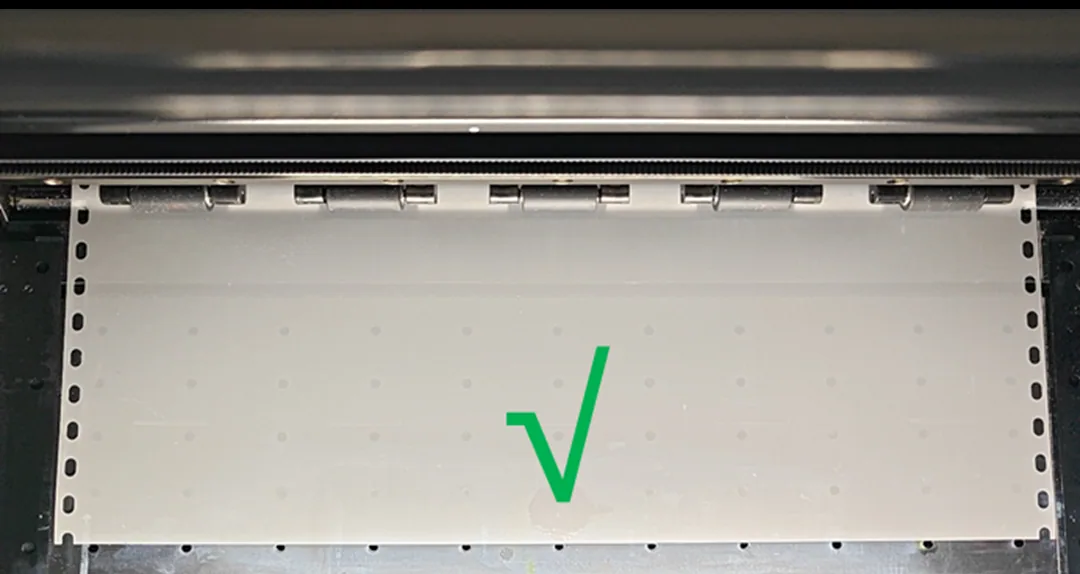

• Asegúrate de que el film restante esté completamente libre de arrugas o pliegues.

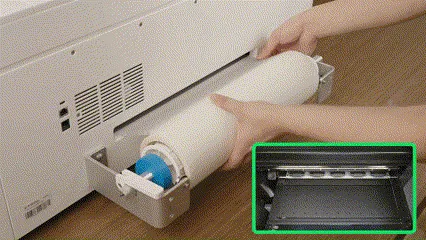

3. Alinea el film correctamente:

• Aplica tensión: tira del film con suavidad para tensarlo mientras lo guías. Asegúrate de que no quede flojo ni holgado durante la alineación.

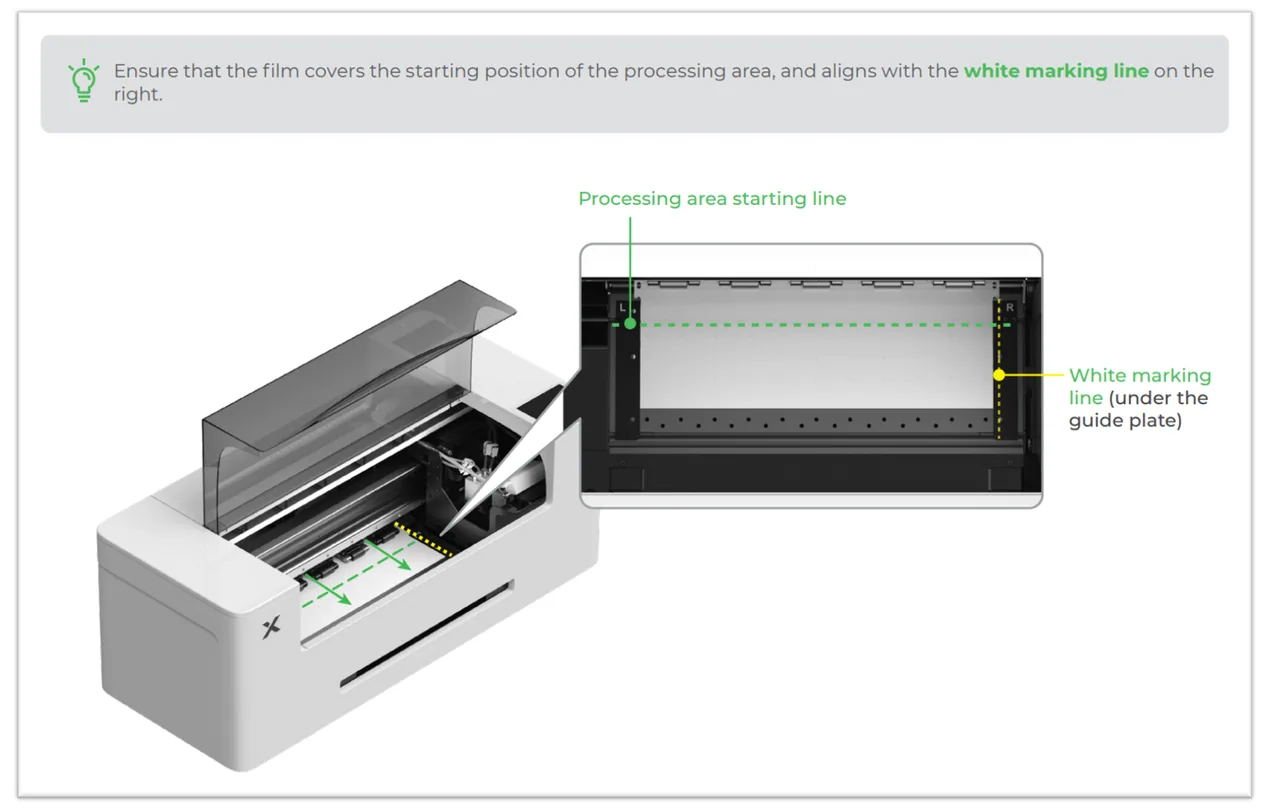

• Posiciónalo sobre la línea guía: alinea el borde del film con precisión con la línea de marca blanca.
• • El film no debe solapar la línea de marca blanca.
  • El borde del film debe mantenerse a ≤1 mm de la línea (sin desplazarse a izquierda ni derecha).

Referencia en vídeo: para ver una guía visual del ajuste correcto del film PET, consulta el tutorial en vídeo: Sustituir los soportes y ajustar los rodamientos de bolas en la xTool Apparel Printer

• Sección concreta: minuto 1:20-1:40

4. Si el problema persiste, pasa al siguiente paso.

Paso 2: Limpia el sensor de detección de film del horno

La acumulación de polvo puede interferir en el sensor que detecta la entrada del film en el horno.

1. Accede al sensor y límpialo:

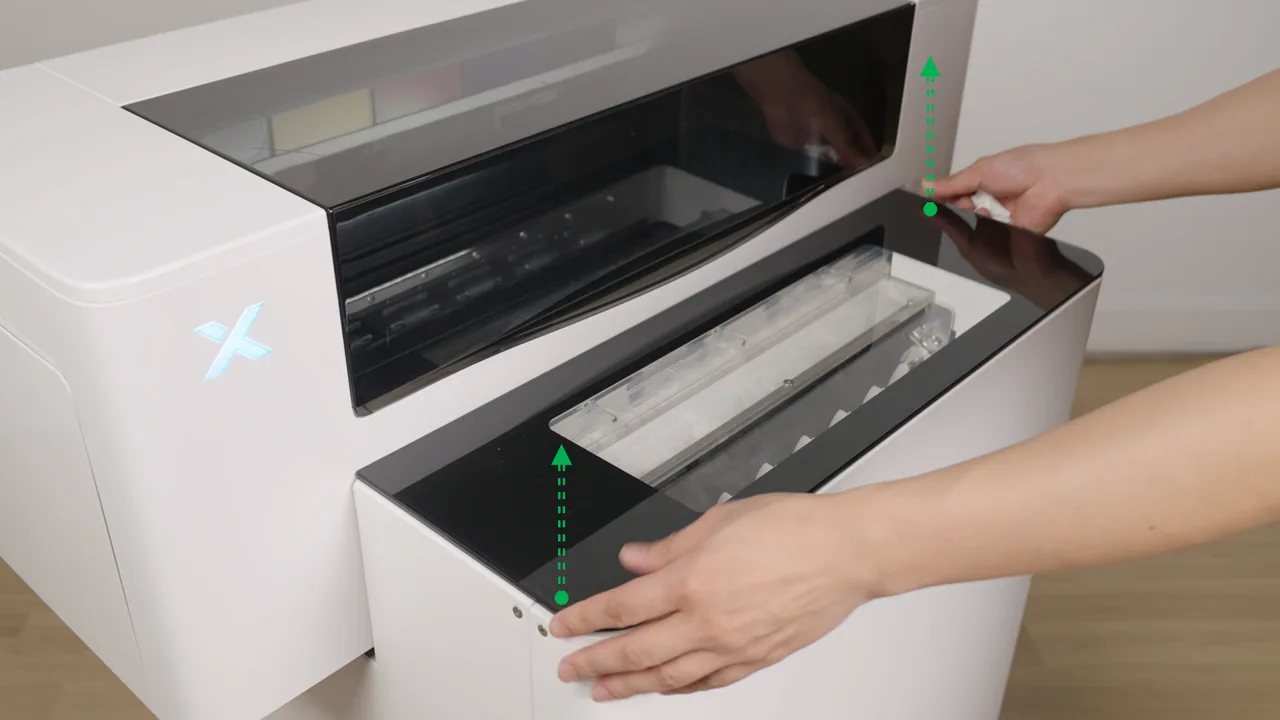

• Retira la tapa magnética del xTool OS1 Shaker Oven.

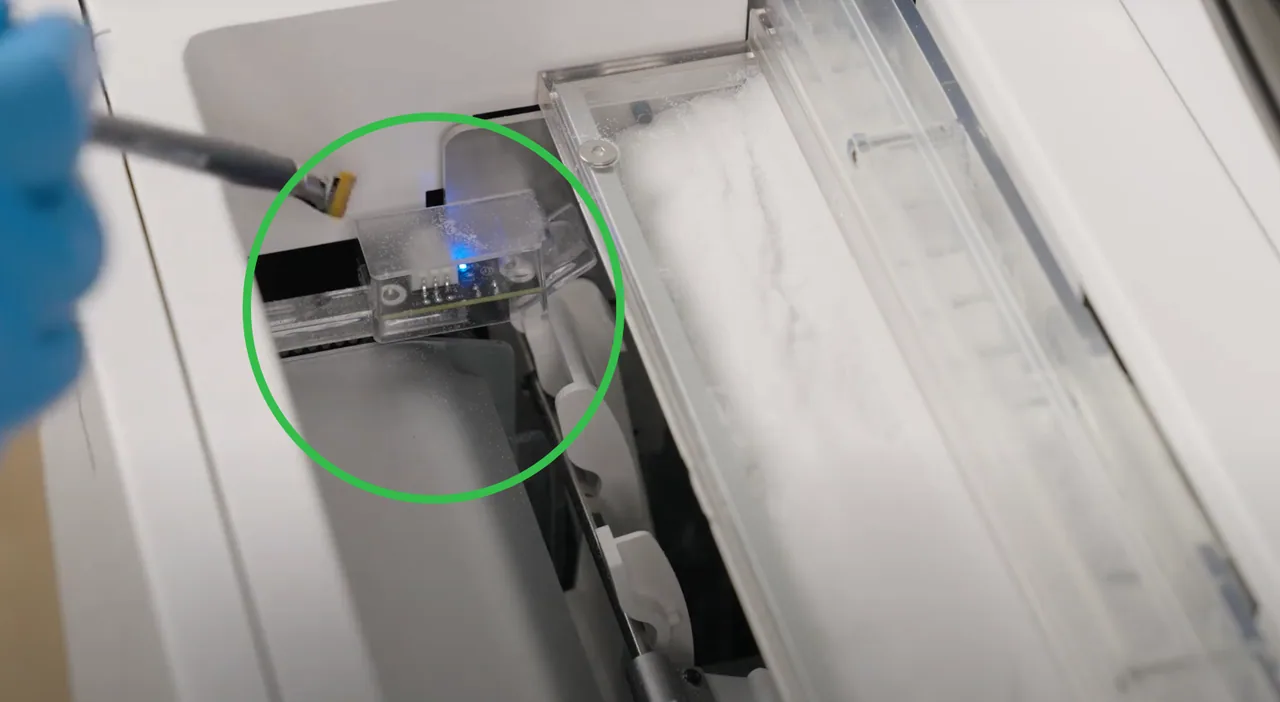

• Con el cepillo de limpieza incluido en el paquete del OS1, limpia con cuidado el sensor de detección de film.
• • Guía en vídeo: para ver una demostración clara de este proceso, consulta: Limpieza y cuidado rutinarios del xTool OS1 Shaker Oven

2. Elimina la interferencia por polvo:

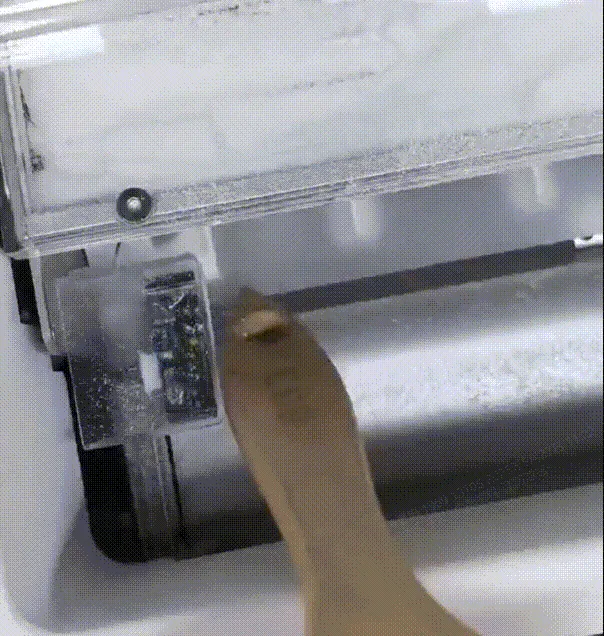

• Da unos golpecitos suaves en la carcasa del sensor para desprender el polvo compactado que pueda haber en su interior.
• Además, usa el cepillo para limpiar cualquier acumulación de polvo alrededor del sensor. Esto ayuda a evitar reflejos de luz que puedan interferir en las lecturas del sensor y provocar un fallo en el proceso de transferencia.

3. ¿El problema persiste?

Si el problema no se resuelve, pasa al siguiente paso.

Paso 3: Realiza la “Autocomprobación del dispositivo”

1. Reinicia ambos equipos:

• Apaga la impresora y el horno; espera 30 segundos antes de volver a encenderlos.

2. Ejecuta la “Autocomprobación del dispositivo”:

• En el panel de control de la impresora, pulsa Mantenimiento > Autocomprobación del dispositivo > Iniciar y sigue las indicaciones en pantalla.

3. Si la prueba de detección falla:

• Consulta: Resolver el fallo de “Autocomprobación del dispositivo” en la xTool Apparel Printer y el xTool OS1 para la resolución de problemas.
• Si el error sigue sin resolverse tras seguir los pasos anteriores, pasa al siguiente paso.

Paso 4: Realiza la calibración de alineación

• Inicia la calibración:

1. En el panel de control de la impresora, pulsa el icono de temperatura.
2. Localiza la pestaña Calibración de alineación.
3. Pulsa Iniciar para comenzar el proceso de calibración.

Notas importantes:

• Antes de comenzar la calibración, la impresora cortará automáticamente una sección corta de film PET. Retira esa pieza de la máquina.
• Durante la calibración, pulsa Avanzar despacio mientras observas la posición del film.

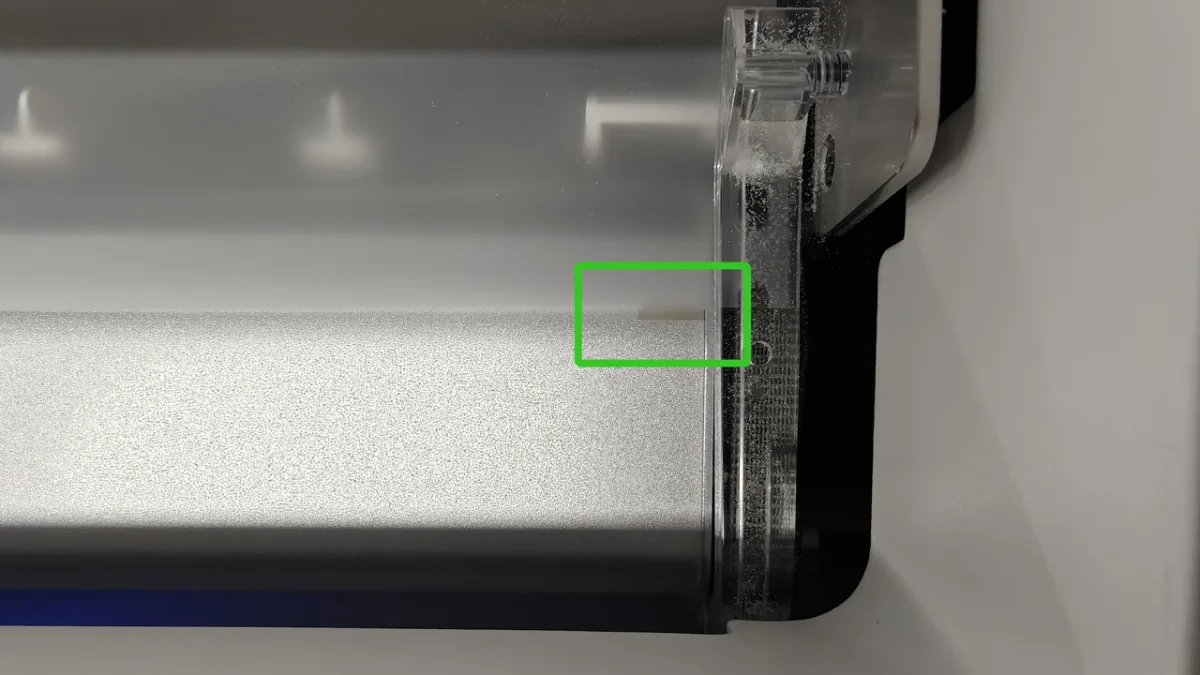

• Los orificios del film deben alinearse con el marcador gris oscuro del lado derecho del horno. Solo cuando se consiga esta alineación debes pulsar Continuo para confirmar la calibración.
• Si el film sobrepasa el marcador gris oscuro, hay que reiniciar la calibración. El film no puede retroceder; tendrás que reiniciar y repetir el proceso.
• • Para evitar pasarte, haz avanzar el film en pequeños incrementos pulsando Avanzar despacio.

Referencia: para ver una demostración visual, consulta el tutorial en vídeo de abajo desde el minuto 5:27 hasta el final.

¿Sigues teniendo problemas?

Si el problema continúa tras completar los pasos anteriores, ponte en contacto con el soporte técnico de MDPI.

Para una resolución rápida, incluye los siguientes datos:

• Descripción del problema: una explicación detallada del problema observado.
• Evidencia en vídeo: adjunta un vídeo que muestre el problema, cuando proceda.
• Resolución de problemas realizada: los pasos que ya hayas intentado, junto con sus resultados.

Esta información es fundamental para que los ingenieros de soporte técnico puedan prestarte ayuda a tiempo.
