(xTool Studio) Usar el Rotary Attachment 3 (RA3) con la xTool F2 Ultra

Puedes usar la xTool F2 Ultra con el xTool Rotary Attachment 3 (RA3) para procesar materiales cilíndricos, esféricos e irregulares. Esta página ofrece una guía paso a paso sobre cómo usar la xTool F2 Ultra con el RA3.

 Nota: El pack de la xTool F2 Ultra no incluye ningún Rotary Attachment. Configurar el xTool Rotary Attachment 3Nota: Para más detalles sobre cómo montar y configurar el Rotary Attachment, consulta la Guía de usuario del xTool Rotary Attachment 3 (RA3).

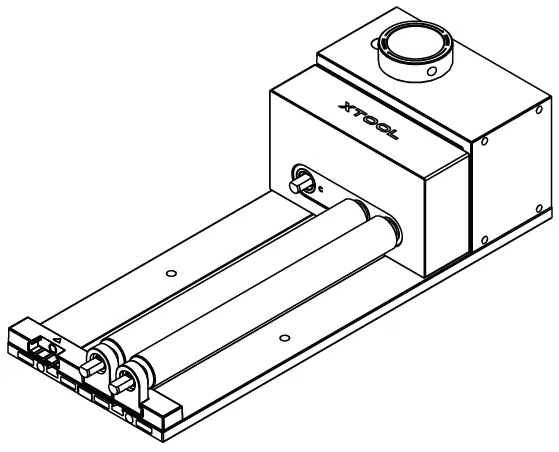

El Rotary Attachment 3 admite dos modos de trabajo: modo Roller (rodillos) y modo Chuck (mandril).

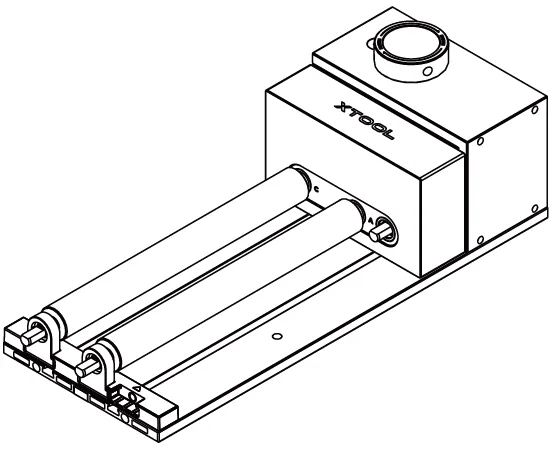

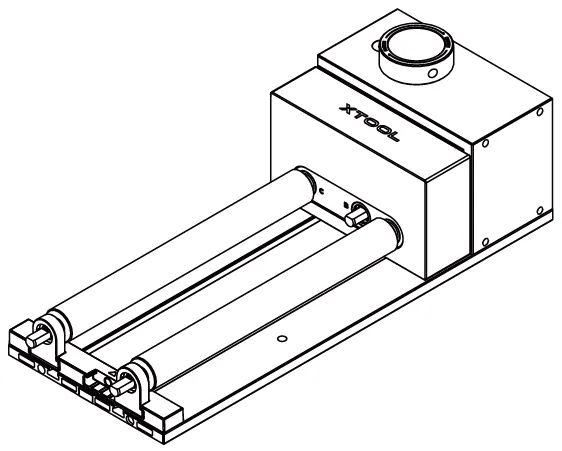

  • Si usas el modo Roller, puedes ajustar el Rotary Attachment al nivel S, M o L según tus necesidades.

Nivel S

(componentes de rodillo instalados en el eje A y el eje B)

Nivel M

(componentes de rodillo instalados en el eje B y el eje C)

Nivel L

(componentes de rodillo instalados en el eje A y el eje C)




Diámetro del material: 5 mm ≤ d ≤ 45 mm

Diámetro del material: 40 mm ≤ d ≤ 70 mm

Diámetro del material: 60 mm ≤ d ≤ 100 mm

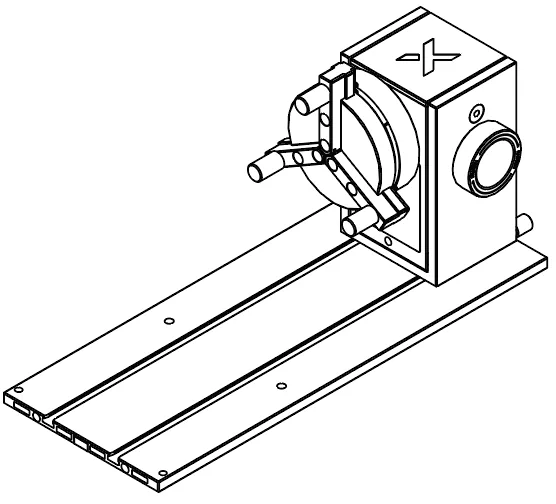

  • Si usas el modo Chuck, puedes instalar los componentes del mandril de mordazas y otros módulos según tus necesidades.


Conectar el xTool Rotary Attachment 3 a la xTool F2 Ultra

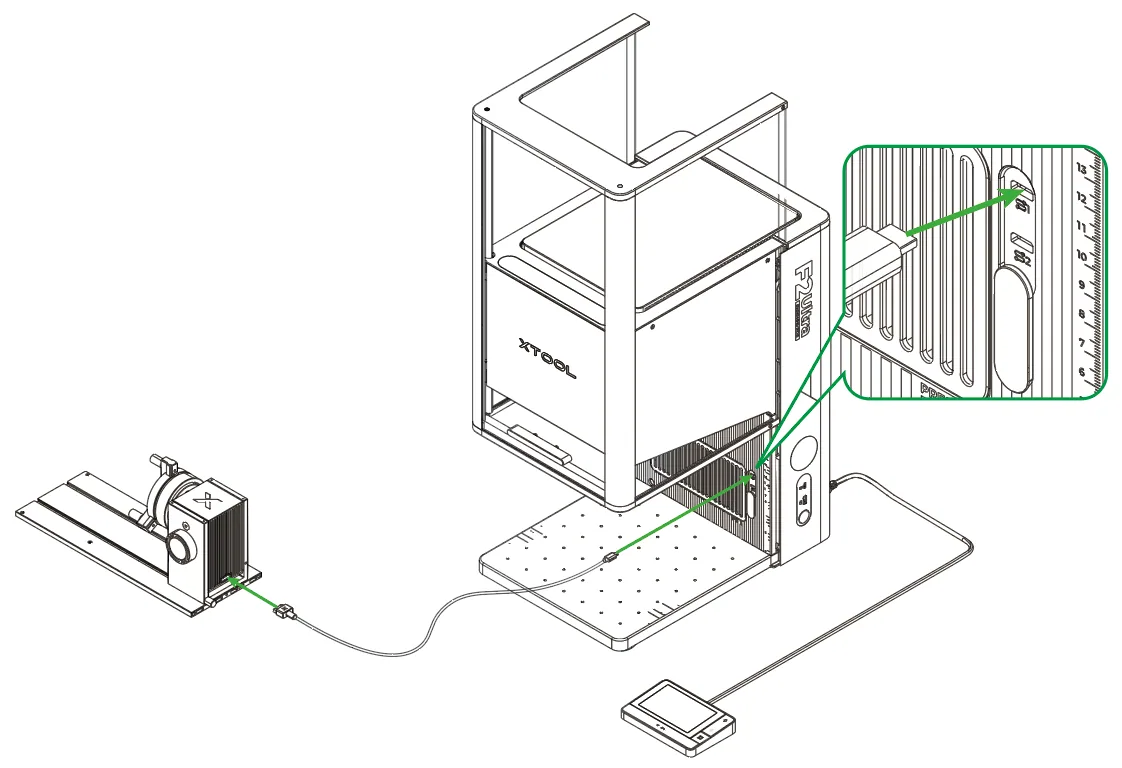

  1. Usa el cable de conexión para conectar el Rotary Attachment con la xTool F2 Ultra.


Nota: Si el cable de conexión incluido en el pack del Rotary Attachment no es compatible con la xTool F2 Ultra, deberás adquirir uno compatible.

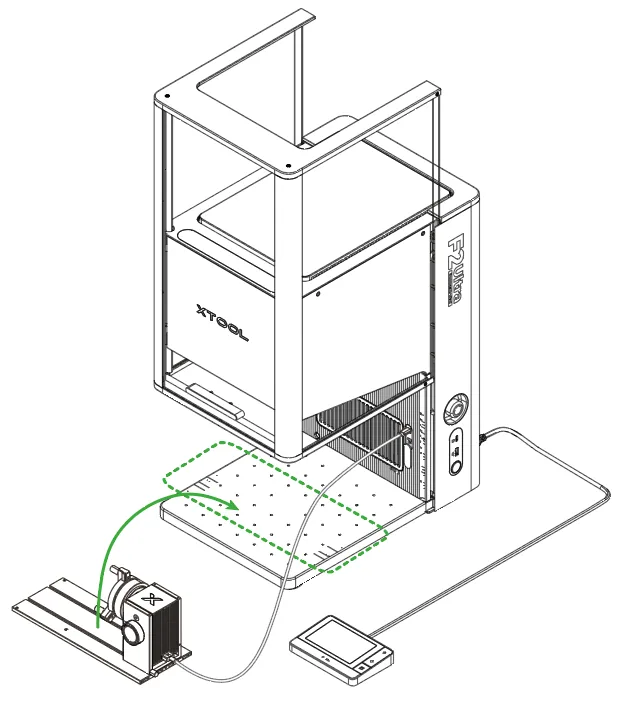

  1. Abre la carcasa protectora de la xTool F2 Ultra y coloca el Rotary Attachment sobre la placa base de la xTool F2 Ultra.

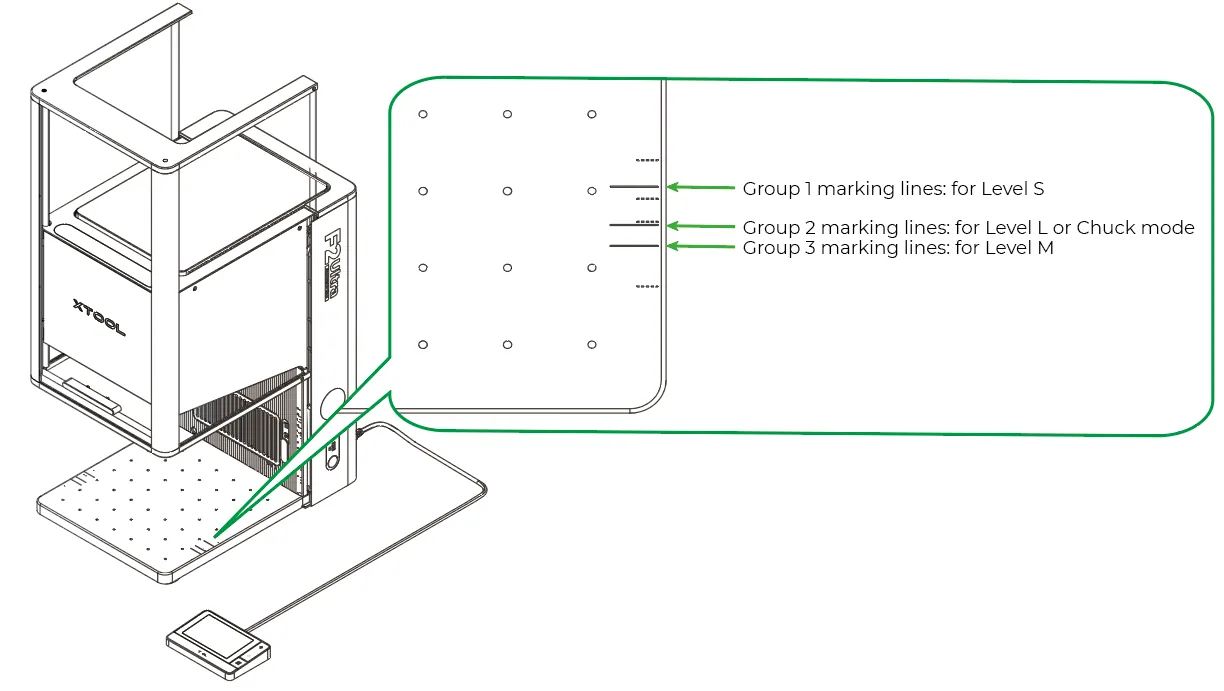

  2. Según el modo de trabajo y el nivel configurado para el Rotary Attachment, alinea su borde inferior frontal con las líneas de marcado correspondientes en la placa base de la xTool F2 Ultra.

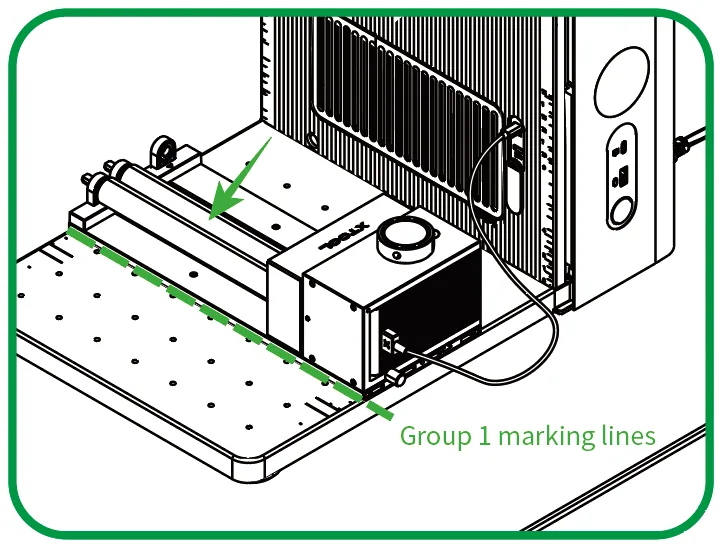

  • Si usas el Rotary Attachment en modo Roller y lo ajustas al nivel S, alinea su borde inferior frontal con las líneas de marcado del Grupo 1.

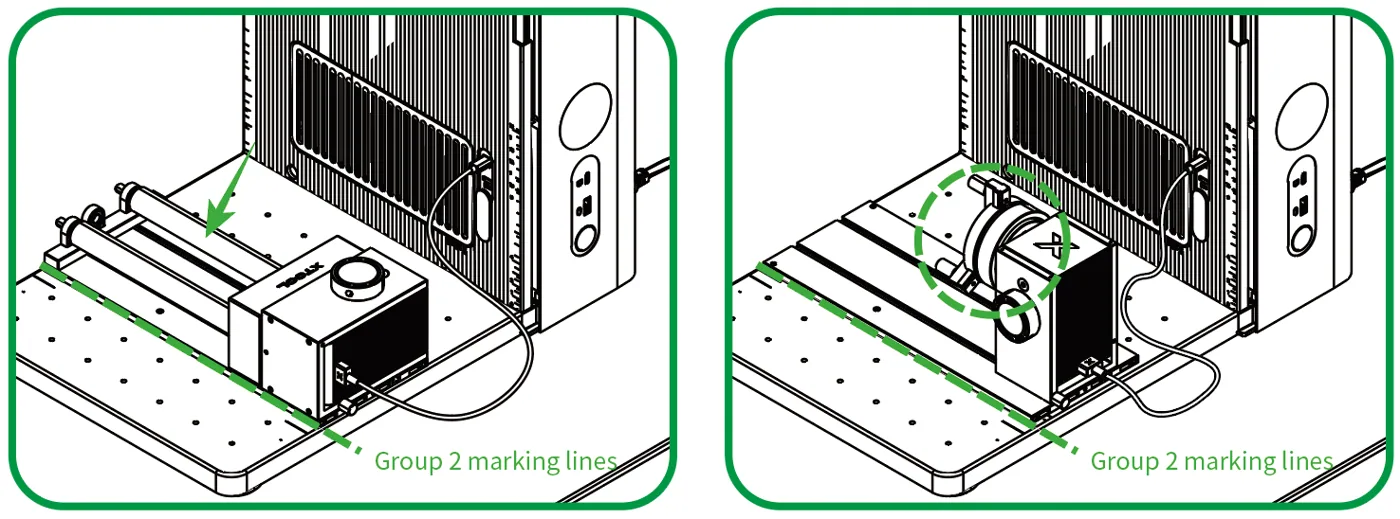

  • Si usas el Rotary Attachment en modo Roller y lo ajustas al nivel L, o si usas el modo Chuck, alinea su borde inferior frontal con las líneas de marcado del Grupo 2.

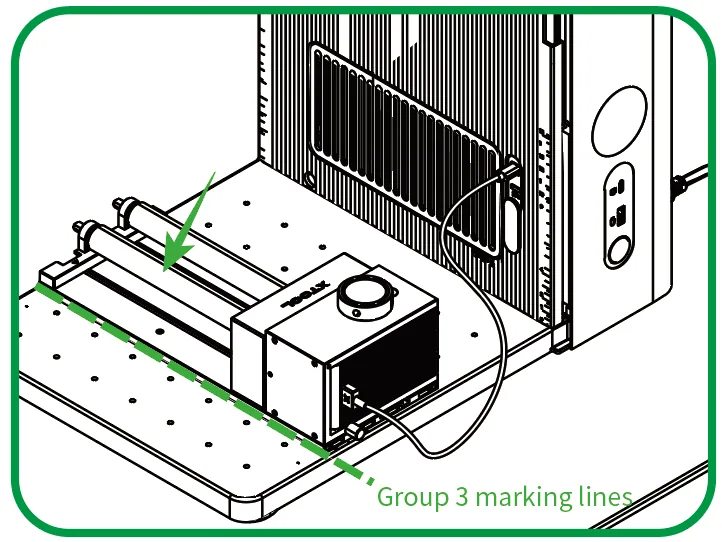

  • Si usas el Rotary Attachment en modo Roller y lo ajustas al nivel M, alinea su borde inferior frontal con las líneas de marcado del Grupo 3.



Procesar un material

1. Conectar la xTool F2 Ultra a xTool Studio

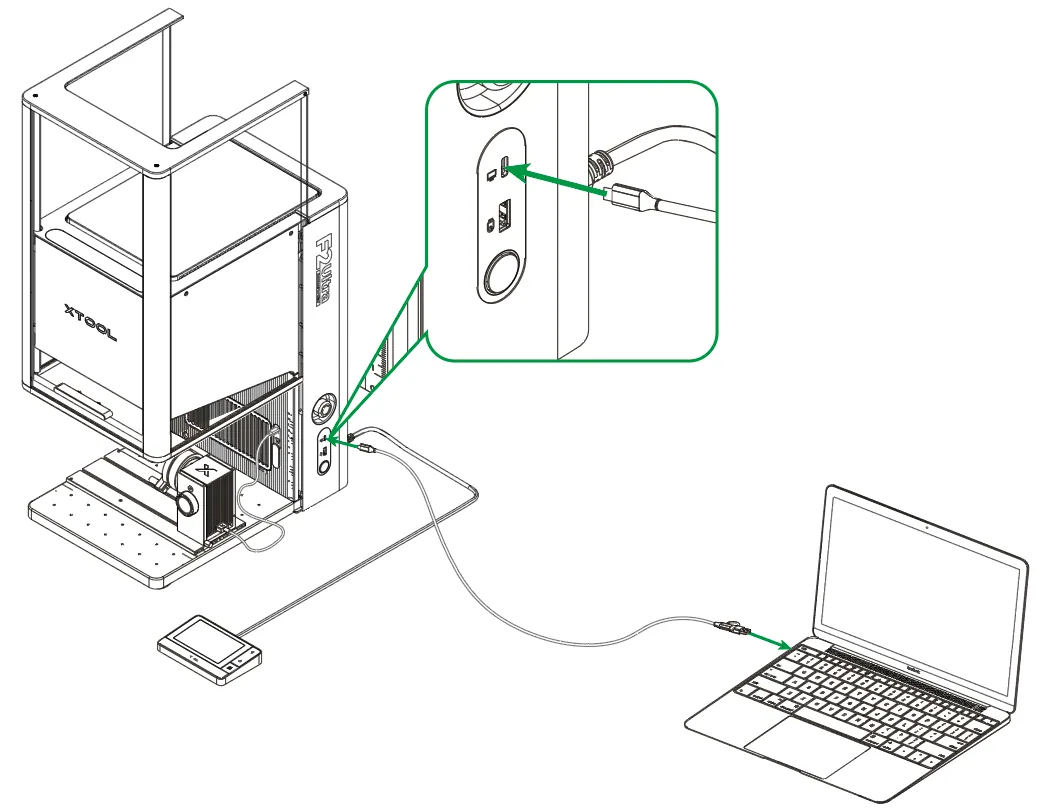

(1) Usa el cable USB para conectar la xTool F2 Ultra a tu ordenador.

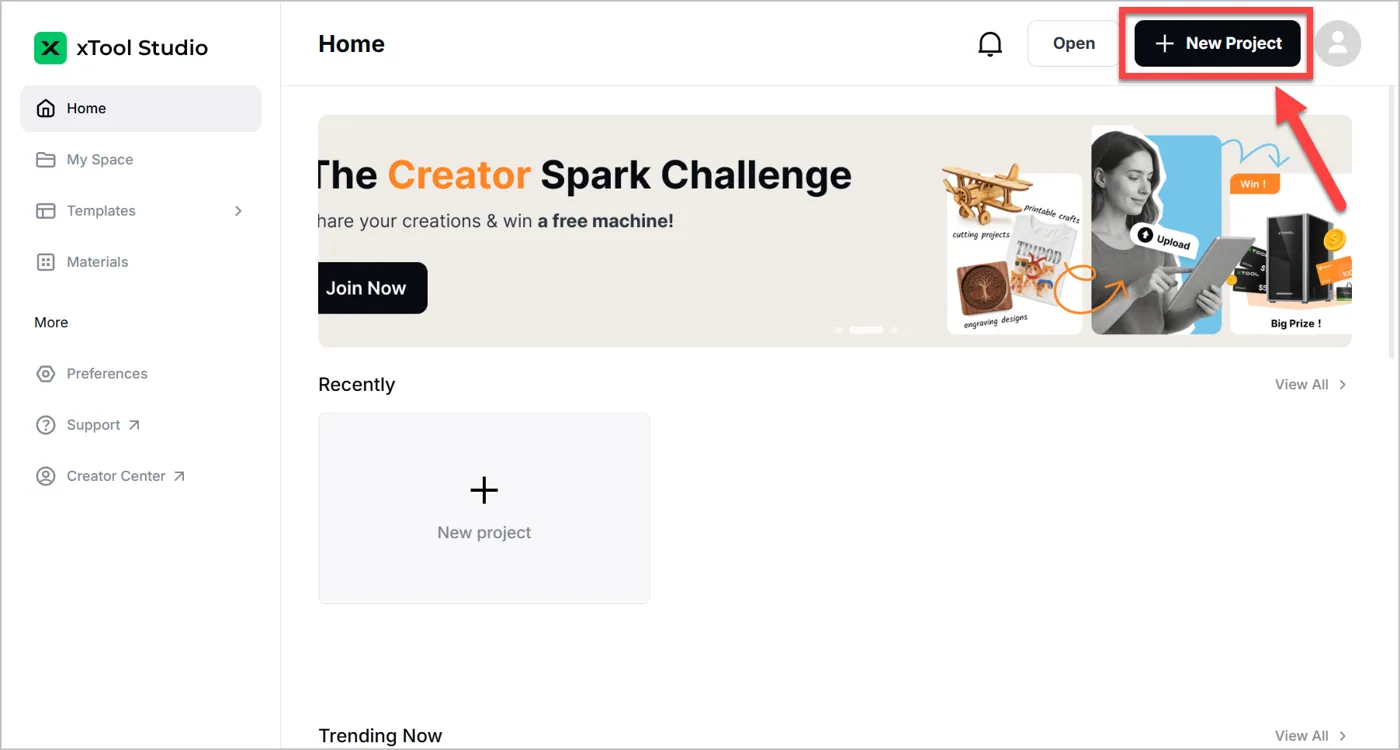

(2) Abre xTool Studio en tu ordenador. En la esquina superior derecha de xTool Studio, haz clic en el botón + Nuevo proyecto.

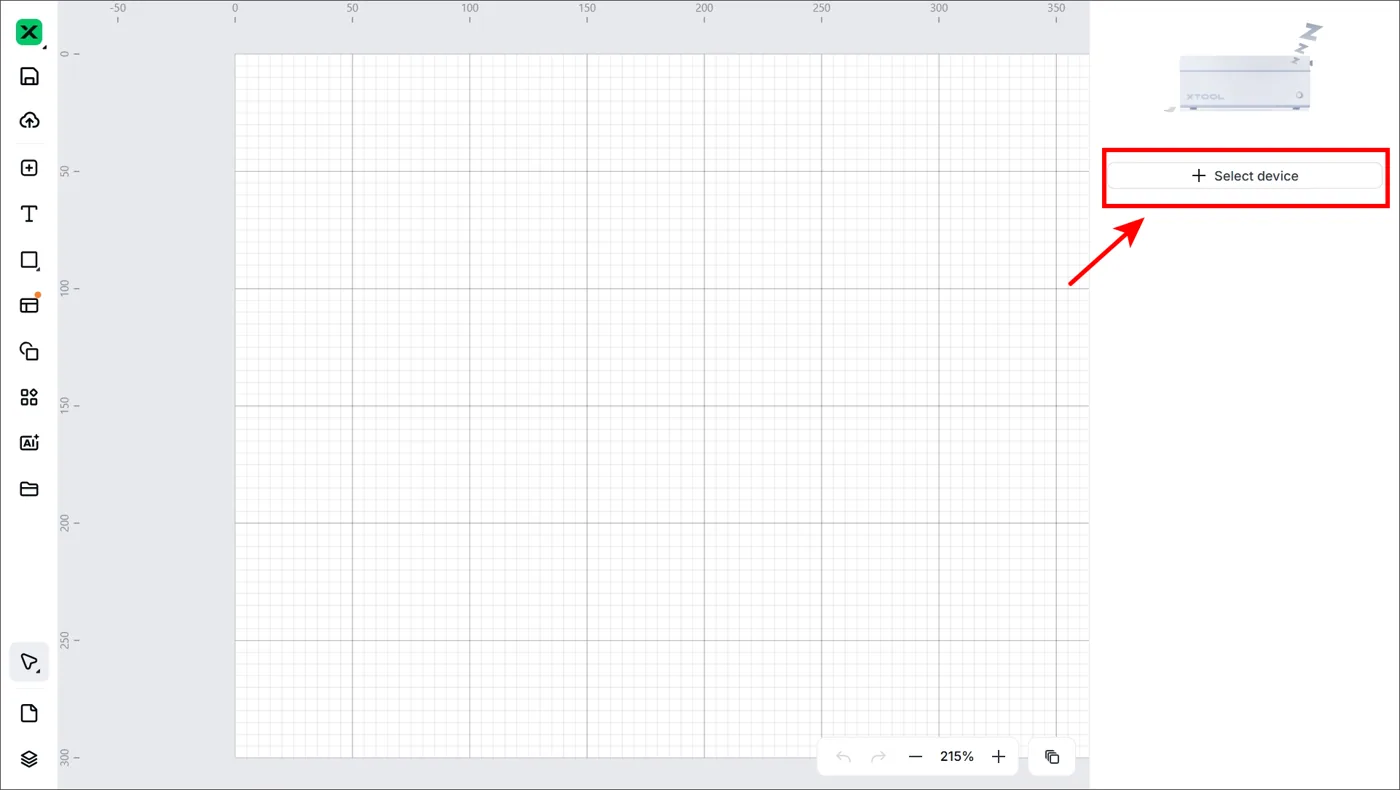

(3) En la parte derecha de la página de edición del proyecto, haz clic en Seleccionar dispositivo.


Nota: Si ya has conectado antes un dispositivo xTool en xTool Studio, haz clic en el icono Cambiar dispositivo / Conectar dispositivo (xTool Studio) Usar el Rotary Attachment 3 (RA3) con la xTool F2 Ultra .

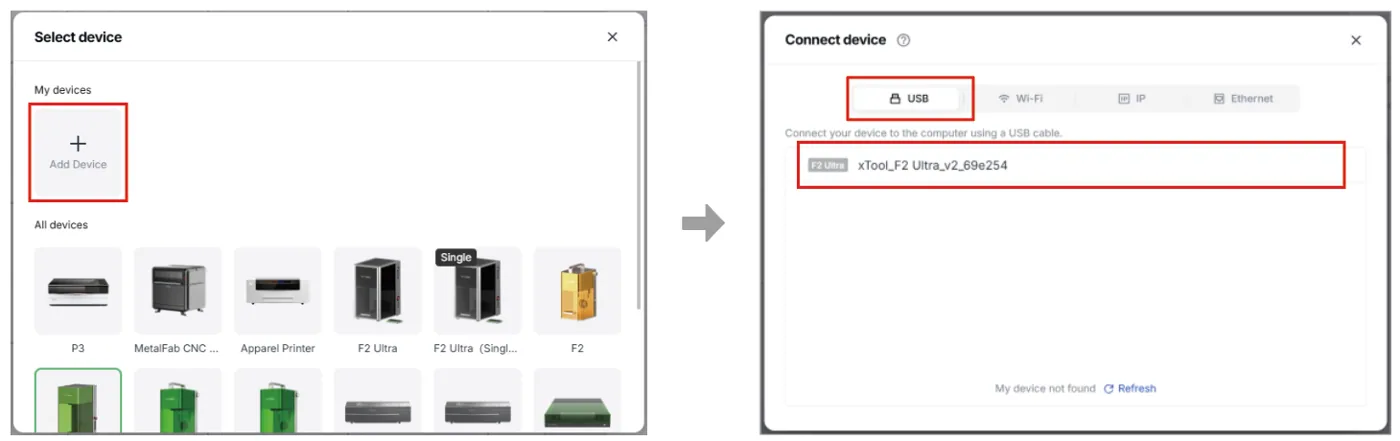

(4) En la ventana emergente, haz clic en Añadir dispositivo > USB. Después, haz clic en el nombre de tu dispositivo para conectarte a él.


Nota: Para más información sobre otros métodos de conexión, consulta «Conectar la xTool F2 Ultra a xTool Studio».

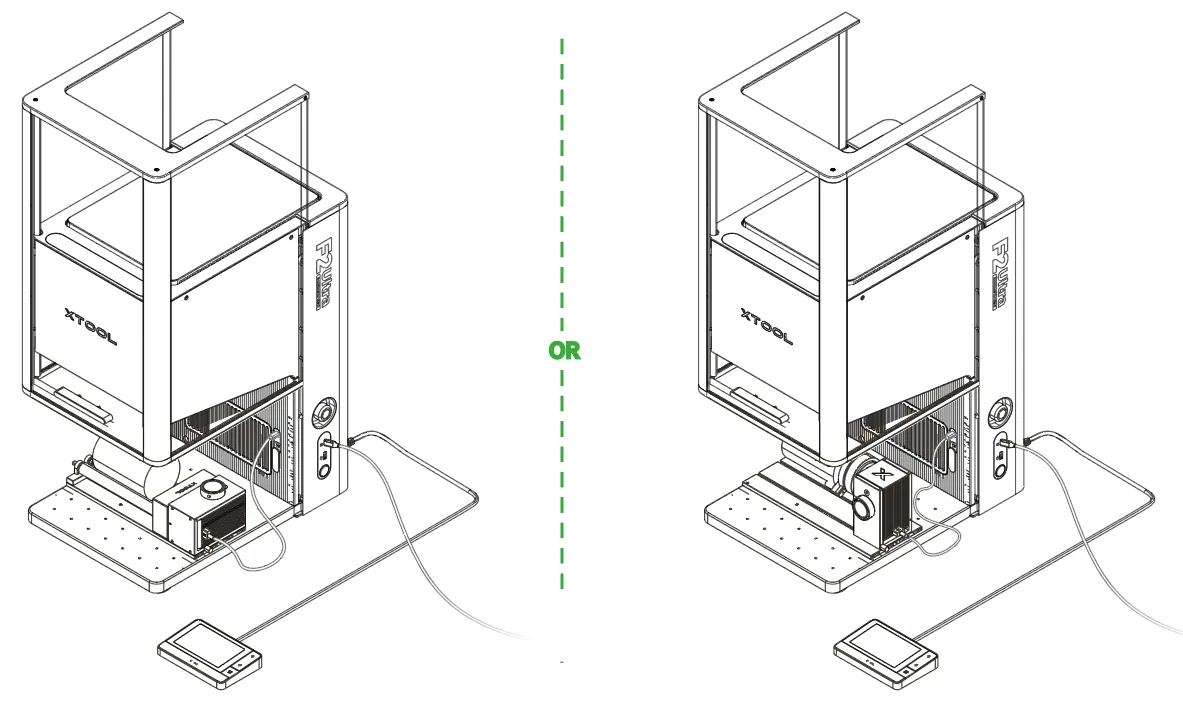

2. Colocar el material

Si usas el Rotary Attachment en modo Roller, coloca el material entre los dos rodillos.

Si usas el Rotary Attachment en modo Chuck, fija el material en las mordazas.



3. Seleccionar el modo de procesamiento y el nombre del material

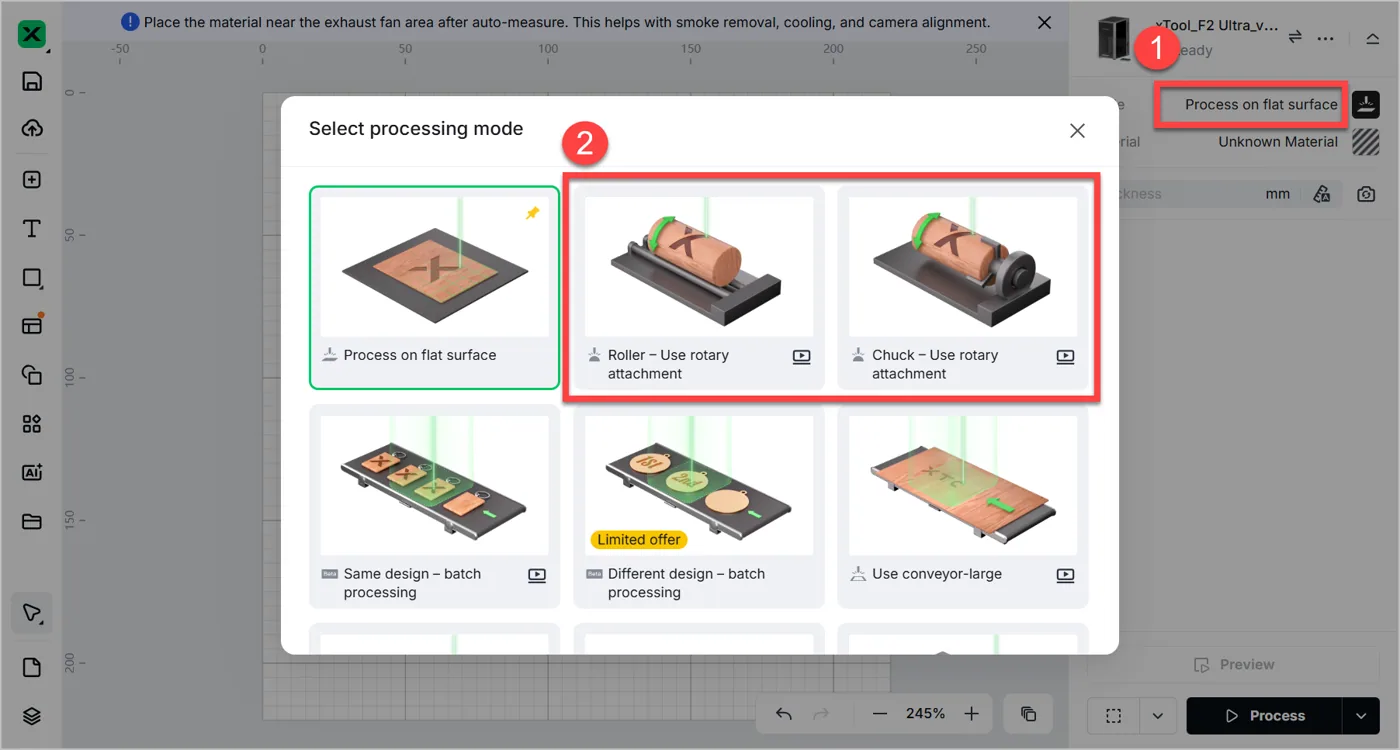

(1) En la parte derecha de xTool Studio, haz clic en el nombre del modo de procesamiento actual y, a continuación, selecciona el modo de procesamiento que usas para el Rotary Attachment.


  • Roller – Use rotary attachment
    Si usas el Rotary Attachment en modo Roller, selecciona Roller – Use rotary attachment.

  • Chuck – Use rotary attachment
    Si usas el Rotary Attachment en modo Chuck, selecciona Chuck – Use rotary attachment.

Nota: Si seleccionas Chuck – Use rotary attachment, además deberás introducir el perímetro o el diámetro del material.

(2) Cambia de RA2 a RA3 Manual Mode.


(3) En la parte derecha, haz clic en Material desconocido, selecciona el nombre de tu material y haz clic en Aplicar.


Nota:
– Si no encuentras tu material en la lista, puedes dejarlo como Material desconocido y configurar los parámetros manualmente en los pasos posteriores.
– Si seleccionas un material de la lista, el software configurará automáticamente los parámetros para el procesamiento láser. Los ajustes por defecto se aplican a los materiales de xTool. Puedes ajustarlos según tus necesidades.

4. Realizar el enfoque láser y la captura de fondo

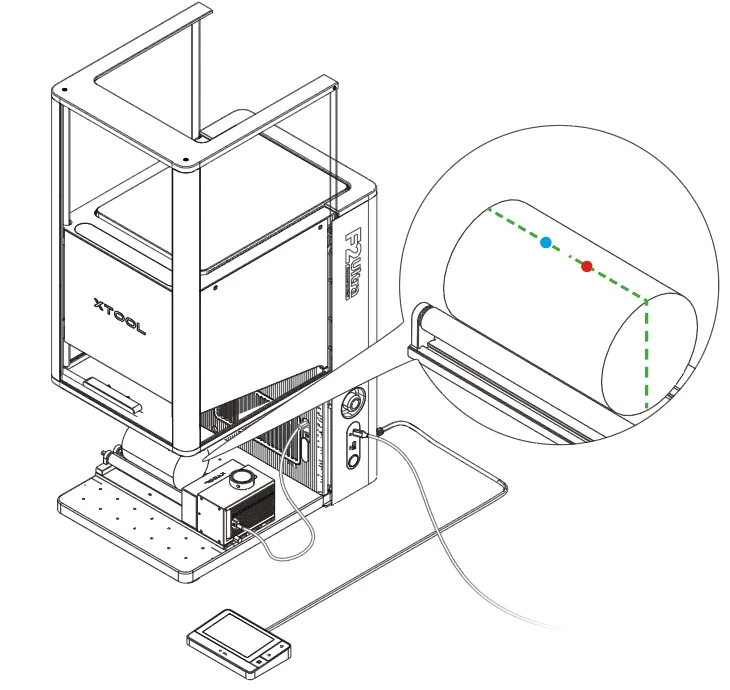

(1) Comprueba si los puntos de luz rojo y azul están ambos en la parte superior del material. Si no es así, sigue los pasos de «Conectar el xTool Rotary Attachment 3 a la xTool F2 Ultra» para reajustar la posición del Rotary Attachment.

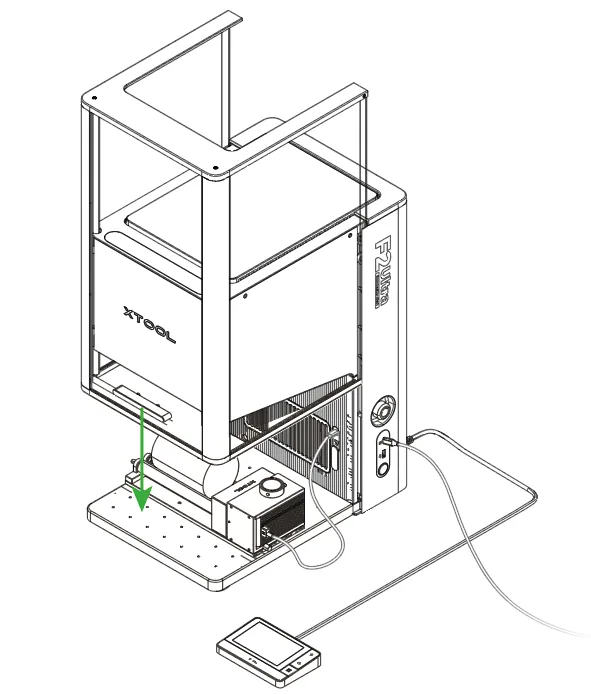

(2) Baja la carcasa protectora lo máximo posible.

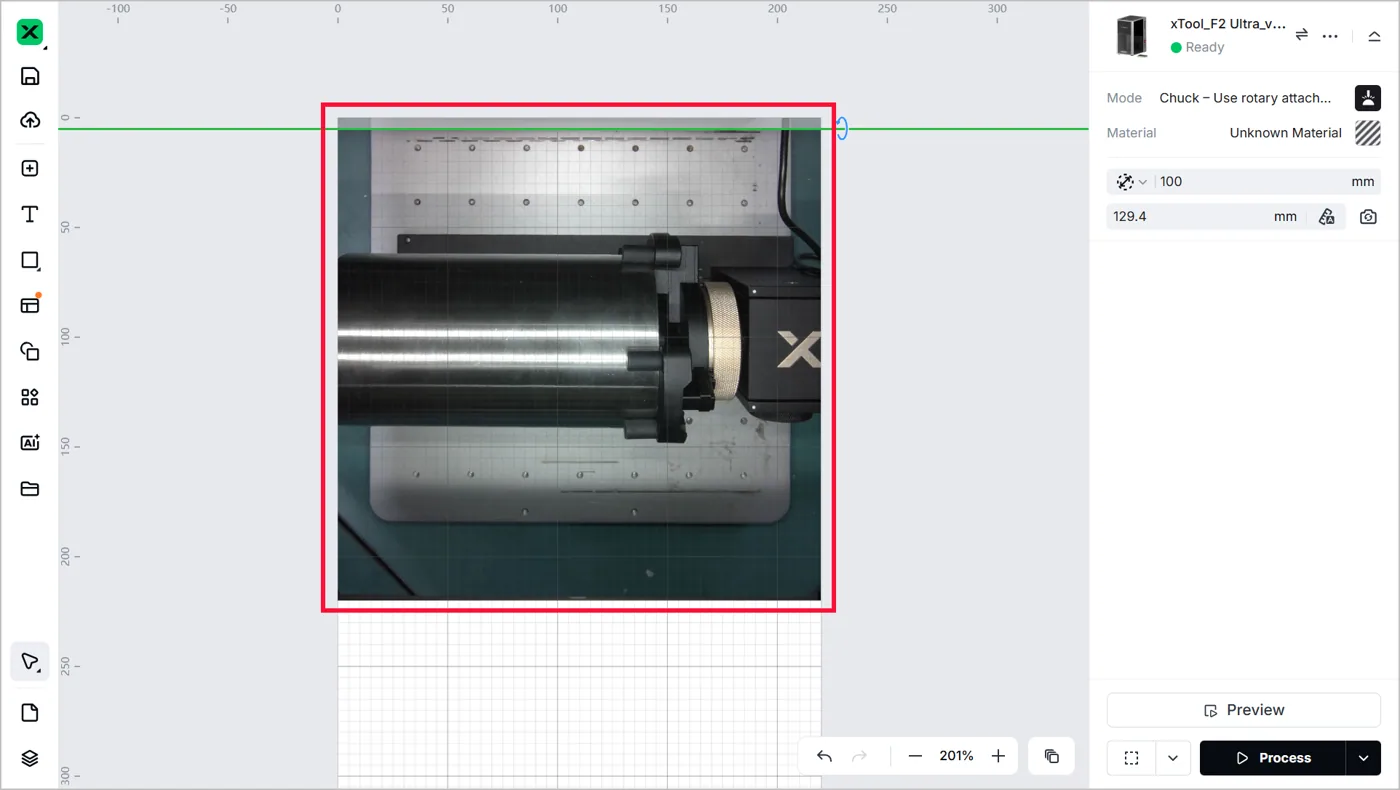

(3) Haz clic en el icono Medición automática. La máquina realiza primero el autoenfoque y después toma una foto del área de trabajo de la xTool F2 Ultra.


  • Sobre el material, los puntos de luz rojo y azul se superponen.


  • En el lienzo, la imagen capturada se usa como fondo.

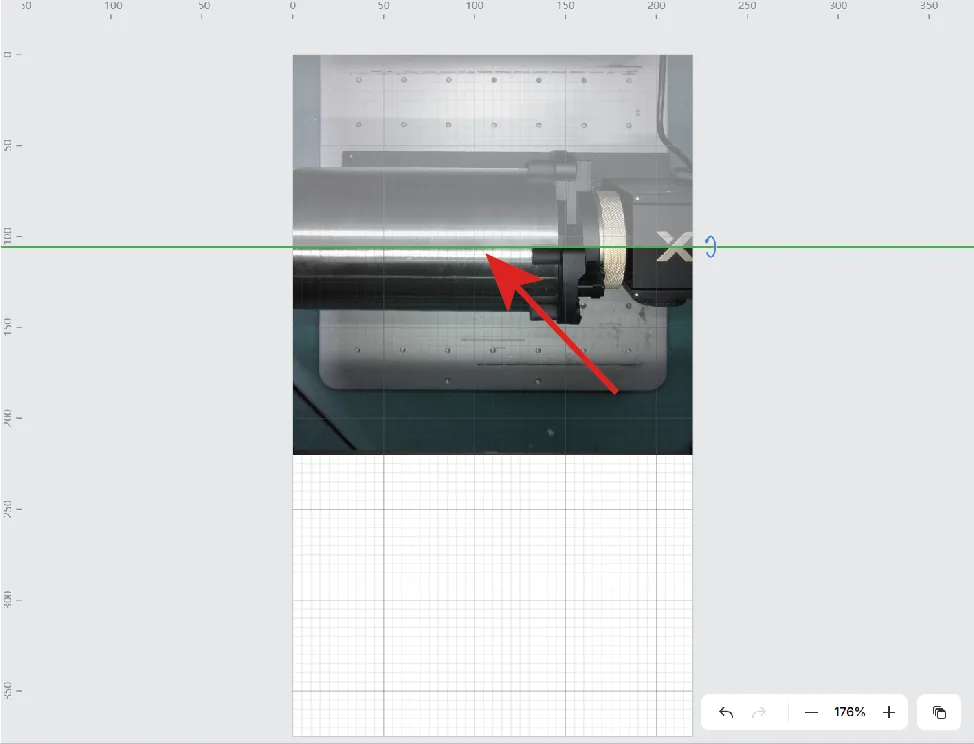

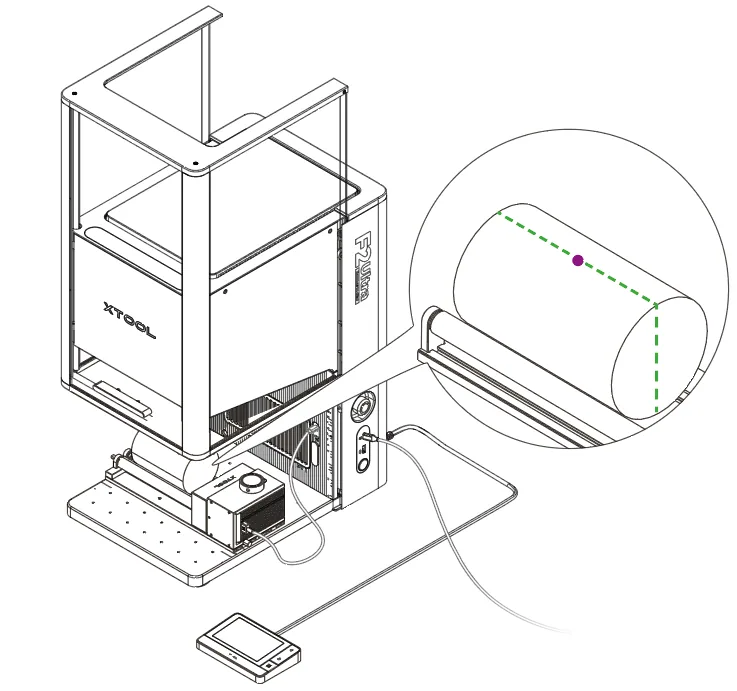

 (4) Arrastra la línea verde para que cruce el centro del material.

Nota: La línea verde indica dónde comienza el procesamiento láser.




5. Diseñar los objetos a procesar

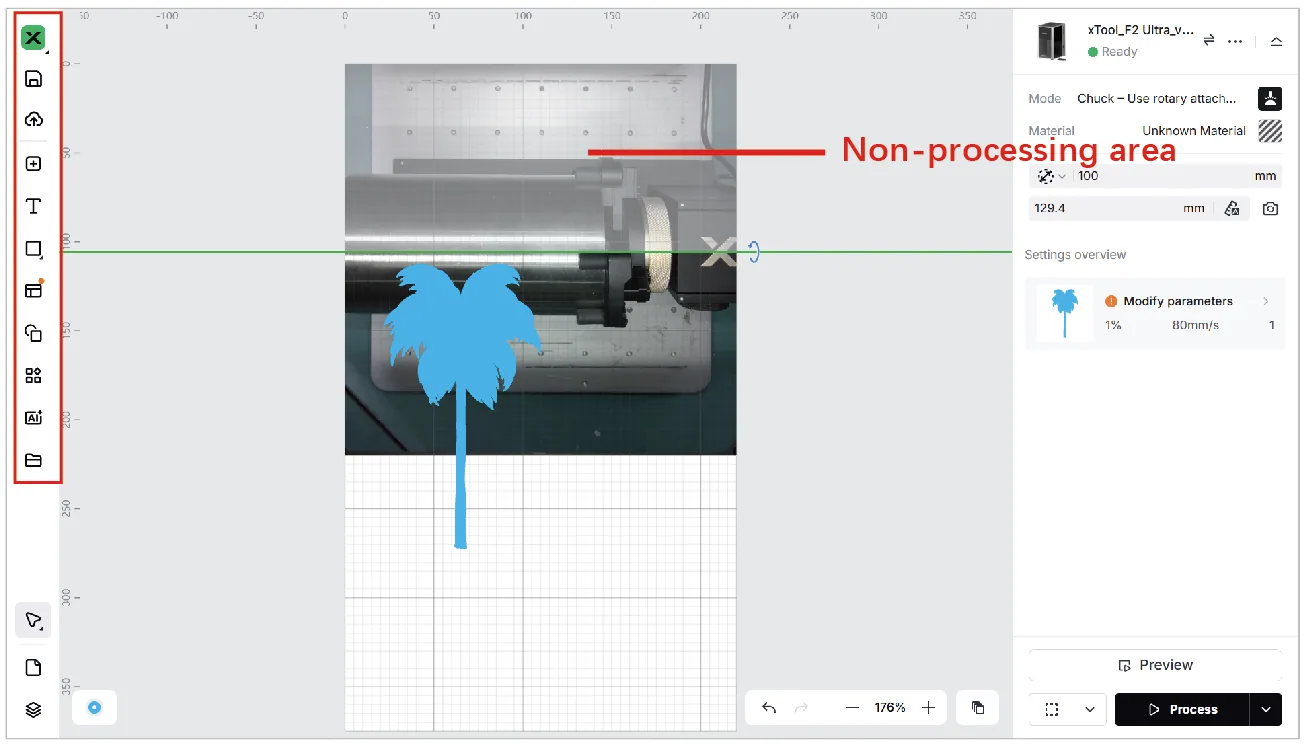

(1) Diseña los objetos a procesar en el lienzo, por debajo de la línea verde.
Puedes usar las herramientas situadas a la izquierda del lienzo para importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.


Nota: El área gris por encima de la línea verde es una zona de no procesamiento. No coloques objetos a procesar en esta zona, o los objetos no podrán procesarse.

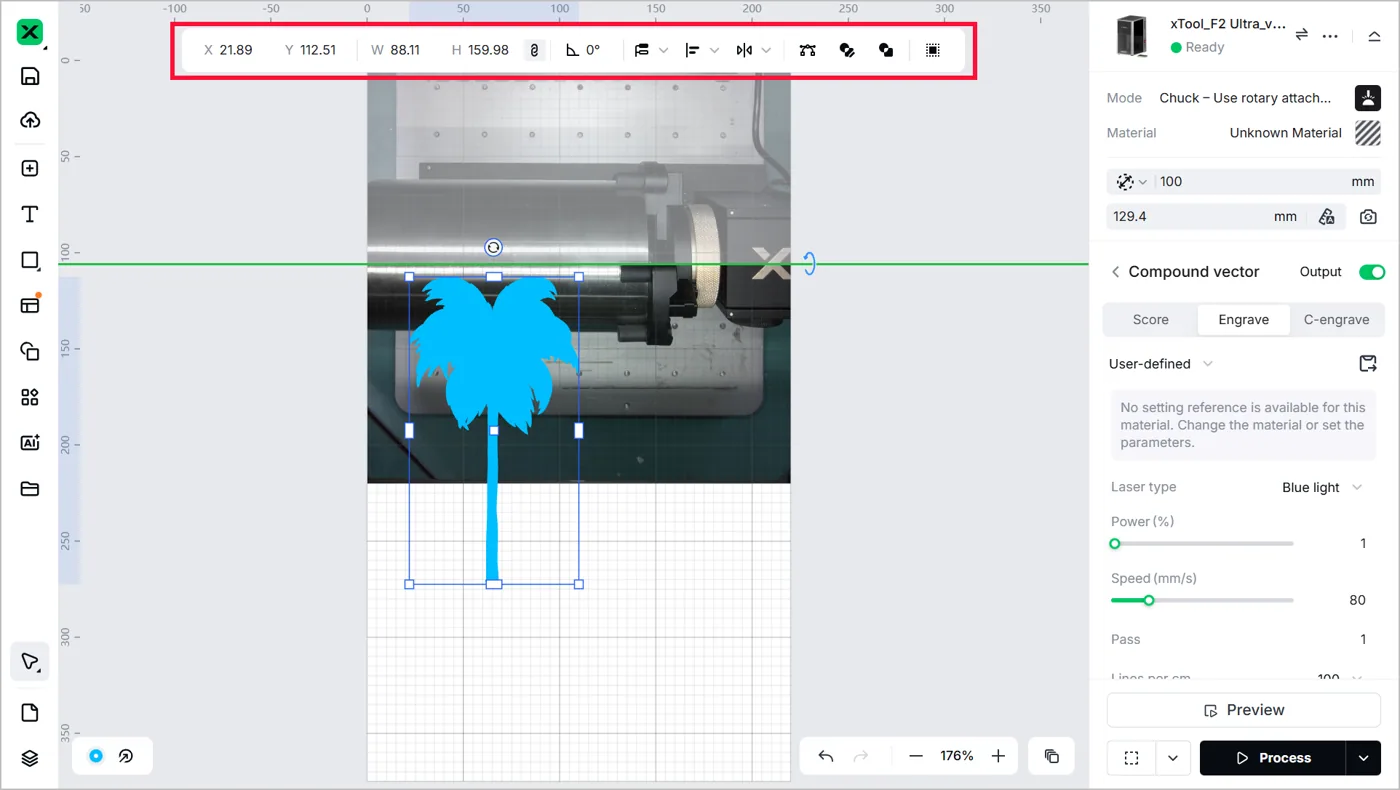

(5) Selecciona los objetos para seguir editándolos con las herramientas de la barra superior.


Nota: Para más información sobre cómo usar xTool Studio para diseñar objetos, consulta el Centro de Aprendizaje del software.



6. Configurar los parámetros y la trayectoria de procesamiento

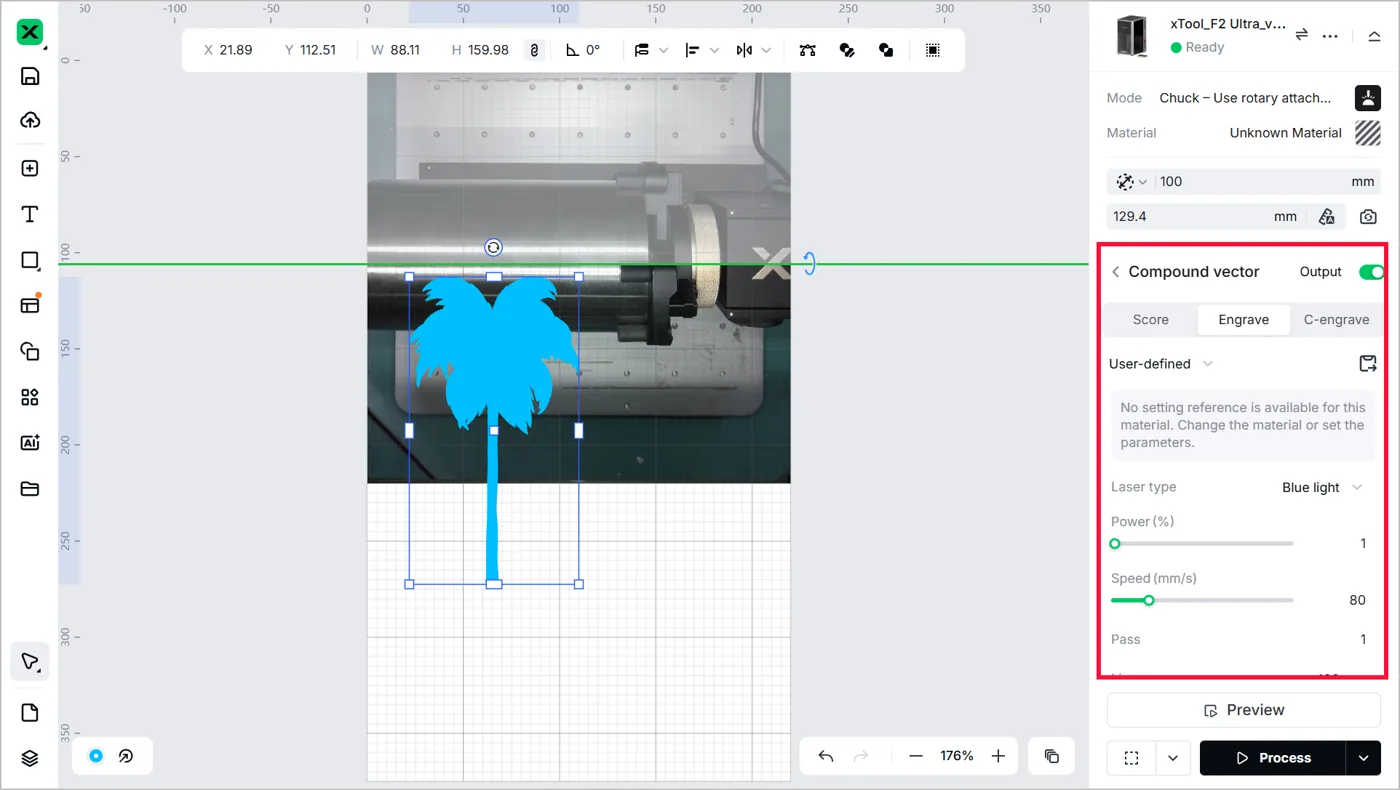

(1) Selecciona objetos en el lienzo. En la parte derecha de xTool Studio, configura los parámetros de los objetos seleccionados.


Nota:
– Debes configurar los parámetros de cada objeto. Un objeto omitido podría no procesarse.
– Los parámetros que pueden configurarse para los objetos de mapa de bits y los objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.Nota: Para más información sobre los parámetros de procesamiento, consulta «Parámetros de procesamiento de la xTool F2 Ultra (modelo de láser único)» o «Parámetros de procesamiento de la xTool F2 Ultra (modelo de doble láser)».

(2) En la esquina inferior derecha de xTool Studio, haz clic en el icono image.png para configurar la trayectoria de procesamiento.


Evitar humo: Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función al marcar materiales como la madera y el cartón ondulado que producen mucho humo. De lo contrario, el humo denso podría bloquear los haces láser e interferir en el procesamiento láser.



Trayectoria de procesamiento:

  • Planificación automática: xTool Studio planifica automáticamente la trayectoria de procesamiento mediante algoritmos inteligentes.
  • Definición por el usuario: xTool Studio planifica la trayectoria de procesamiento según tus ajustes.



7. Previsualizar el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante el encuadre. El encuadre consiste en escanear con el láser el área de procesamiento sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono image.png junto al botón de encuadre para configurar los ajustes de encuadre.


(2) Haz clic en el botón de encuadre del software. Los haces láser escanearán el área de procesamiento sobre el material.


Nota: Si el área de procesamiento no es la ideal, ajusta las posiciones de los objetos en el software y el área de escaneo sobre el material cambiará en consecuencia en tiempo real.

8. Iniciar el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Procesar.

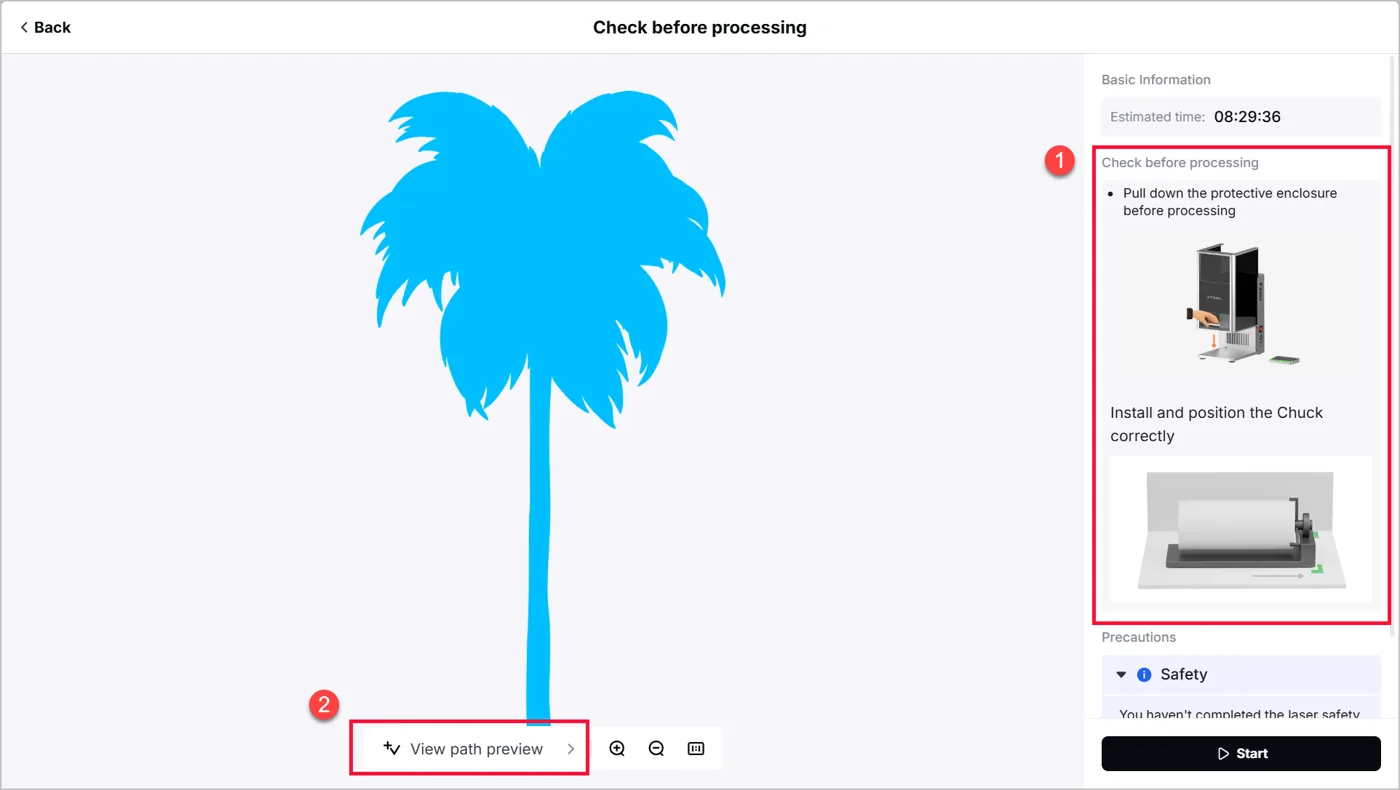

(2) Sigue las indicaciones de la derecha para comprobar si la máquina y el RA3 están listos.

En la parte inferior, haz clic en Ver vista previa de la trayectoria para comprobar la trayectoria de procesamiento.




(3) Ponte unas gafas de protección capaces de bloquear haces láser de 445 nm y 1064 nm de longitud de onda.

(xTool Studio) Usar el Rotary Attachment 3 (RA3) con la xTool F2 Ultra

Nota:
– Cuando la xTool F2 Ultra se usa con el Rotary Attachment, su carcasa protectora no puede cerrarse por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.
– Las gafas de protección no se incluyen con la xTool F2 Ultra ni con el Rotary Attachment. Adquiérelas por separado.

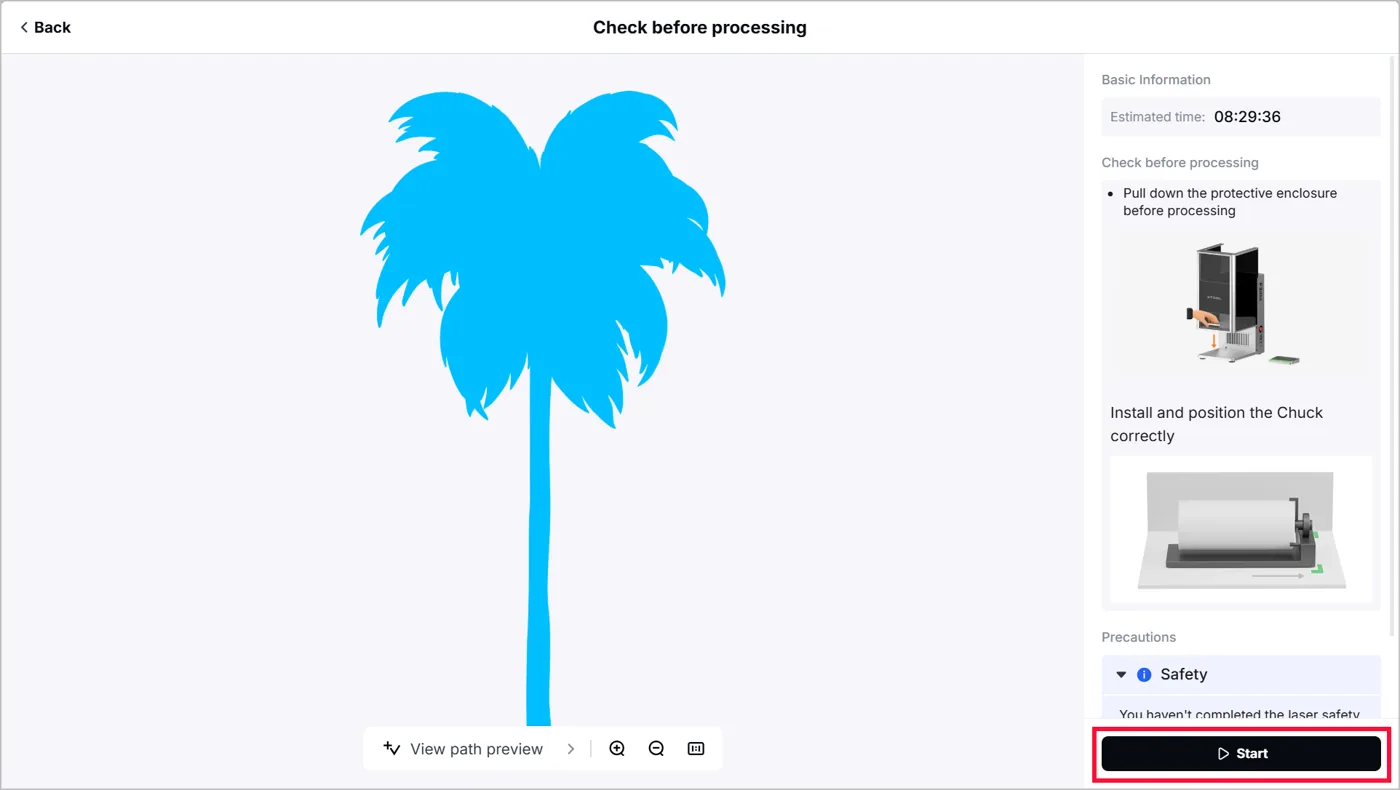

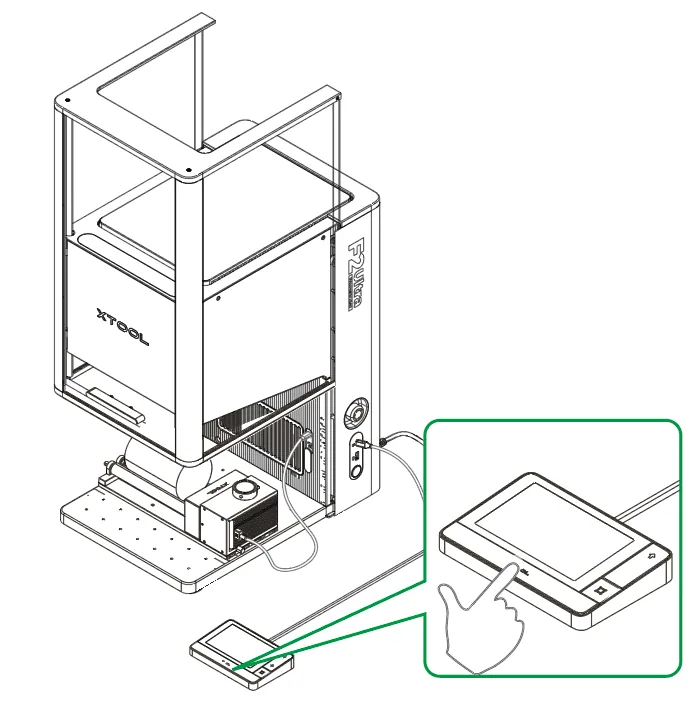

(4) En la esquina inferior derecha del software, haz clic en Iniciar. Cuando el software muestre «Listo», pulsa el botón Start/Stop de XTOOL en el controlador con pantalla táctil para iniciar el procesamiento.
