1. Conecta el conveyor a la xTool F2 Ultra UV

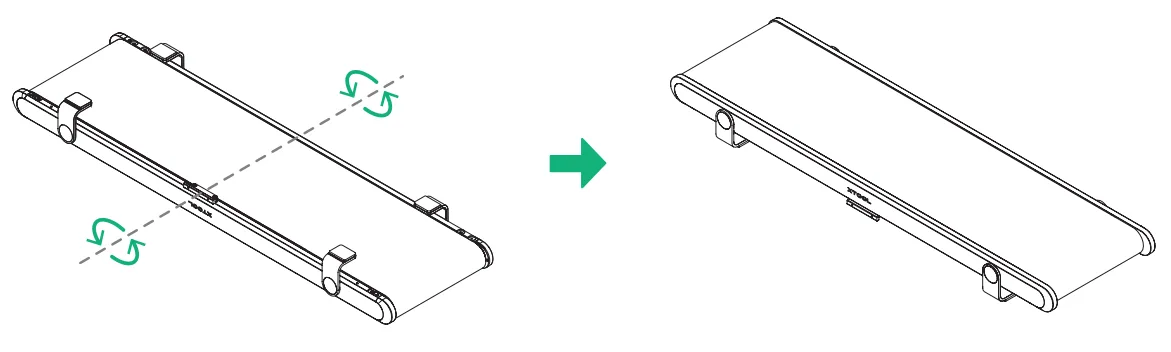

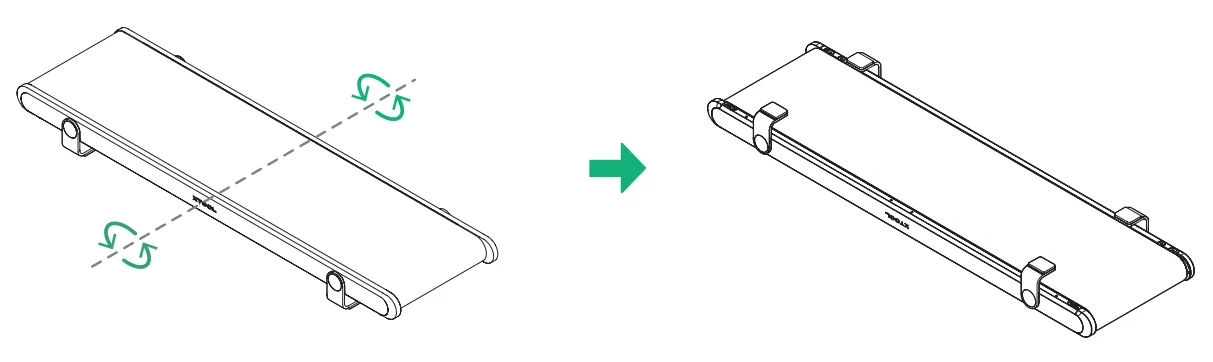

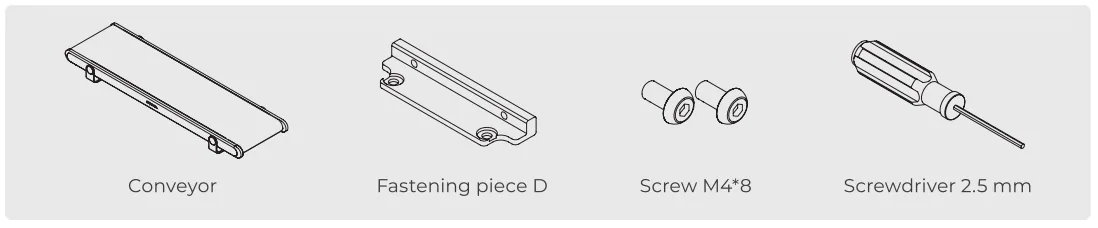

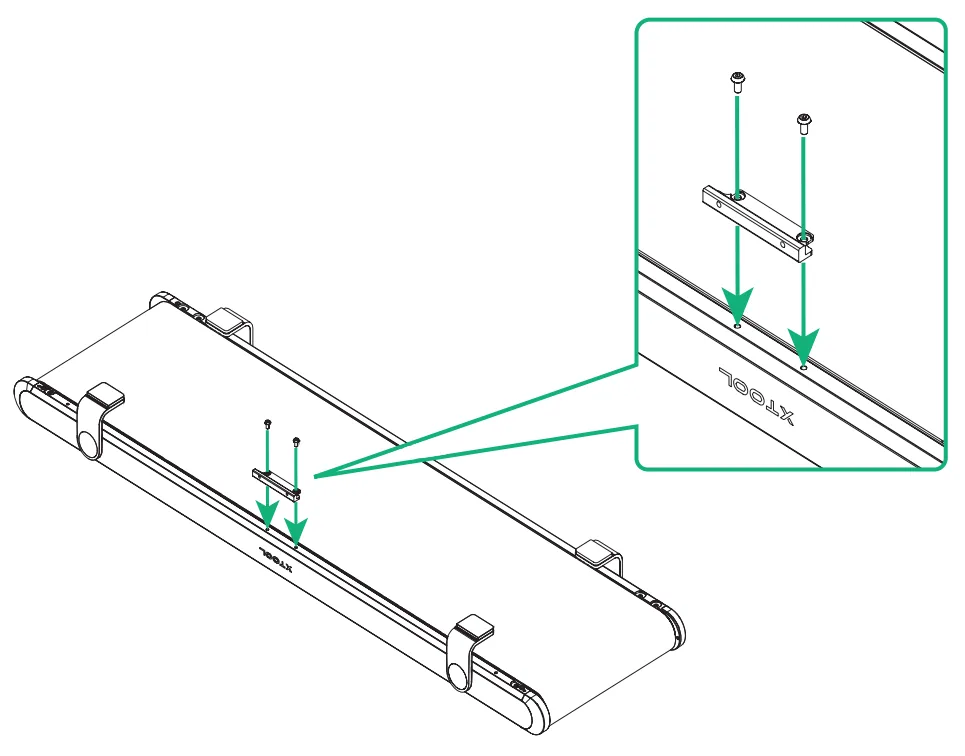

(1) Instala la pieza de fijación D en el conveyor

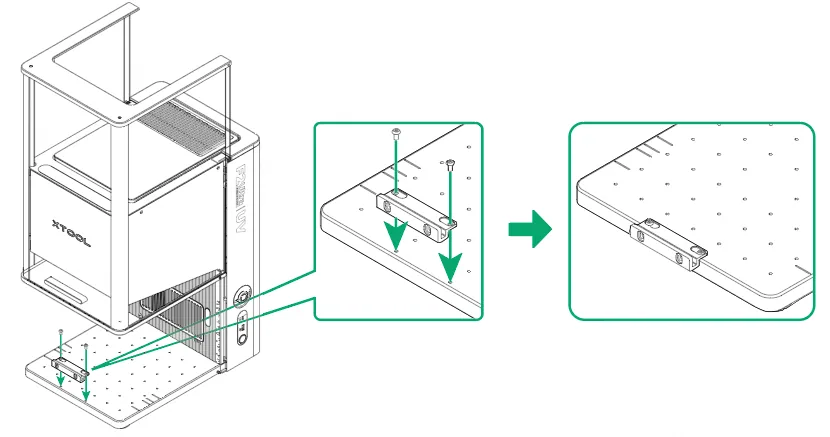

(2) Instala la pieza de fijación C en la xTool F2 Ultra UV

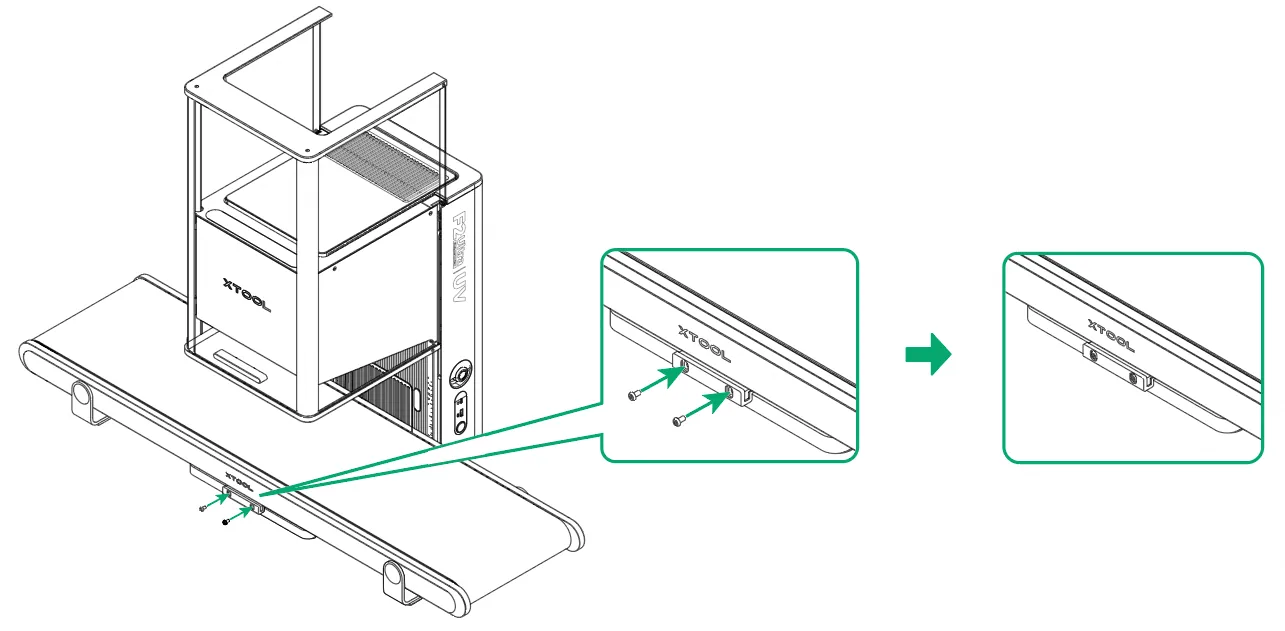

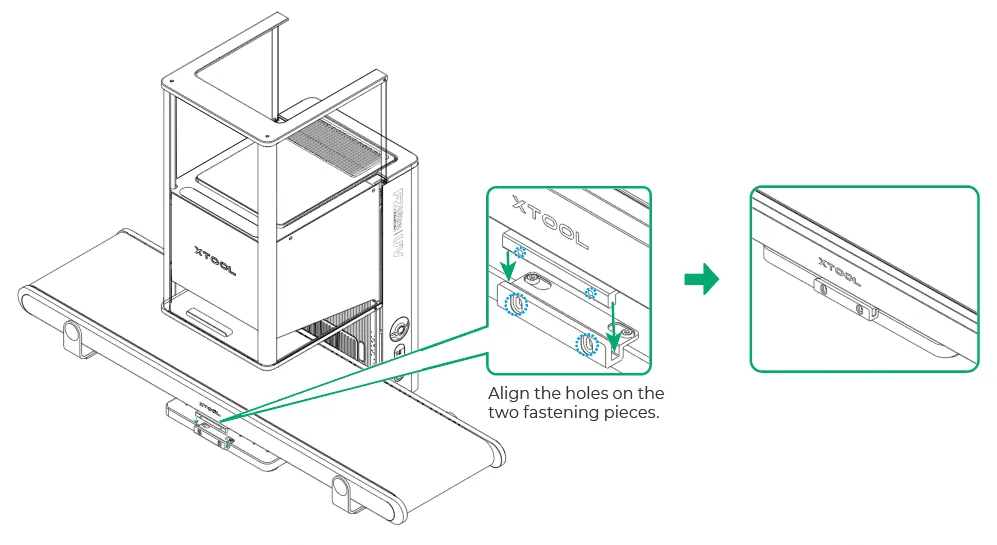

(3) Fija el conveyor en la xTool F2 Ultra UV

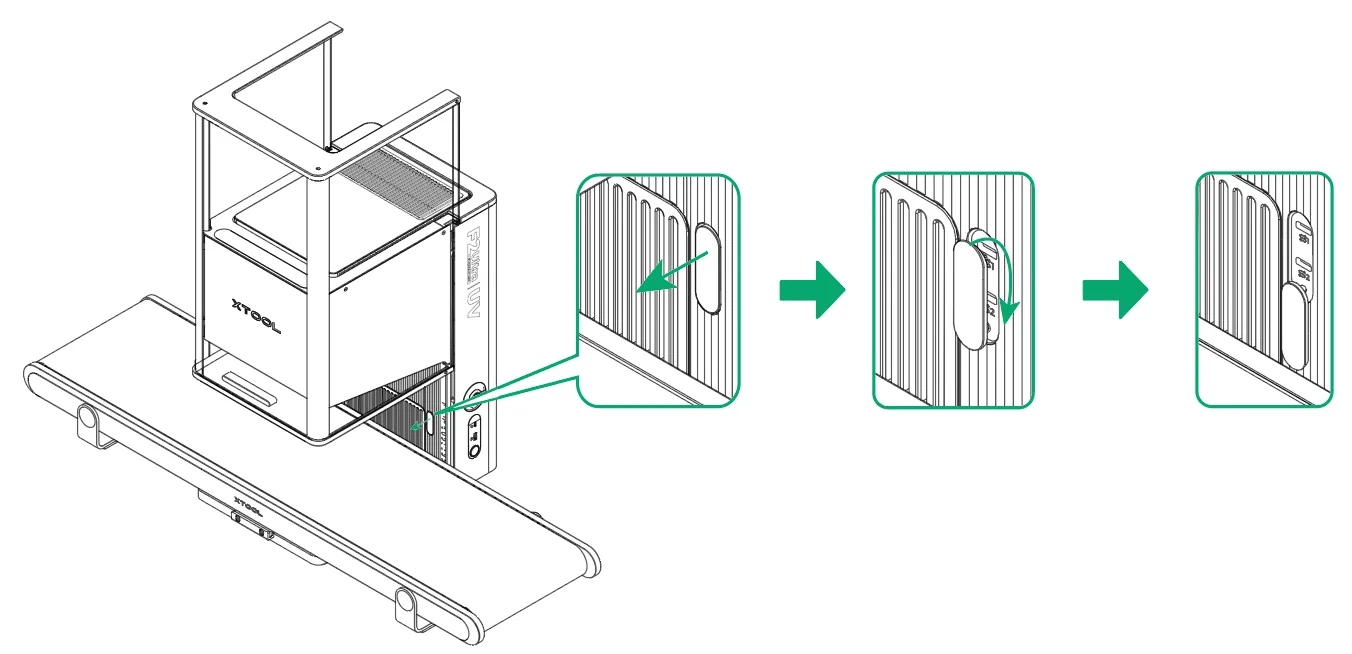

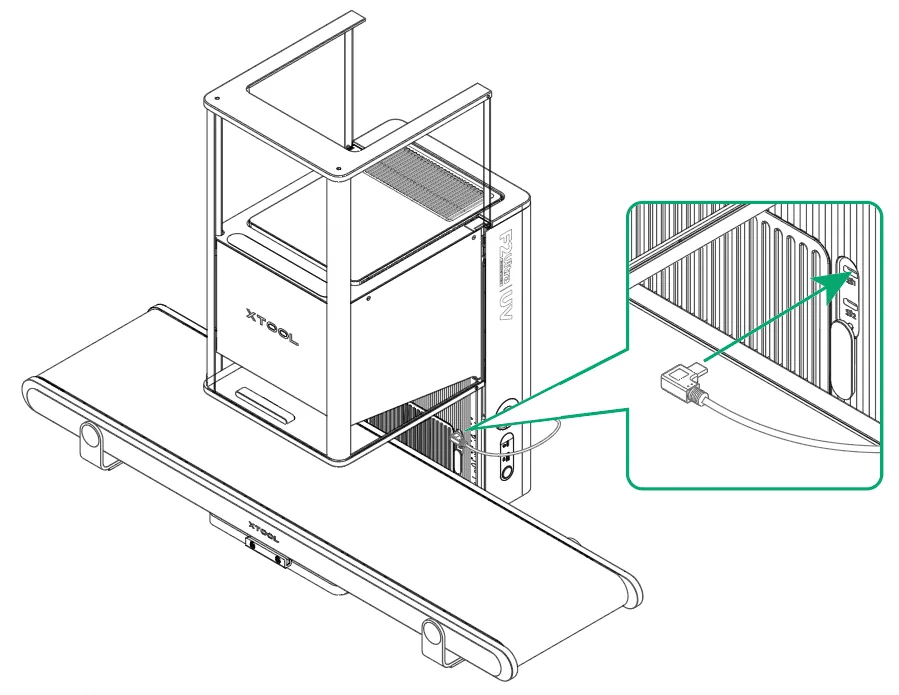

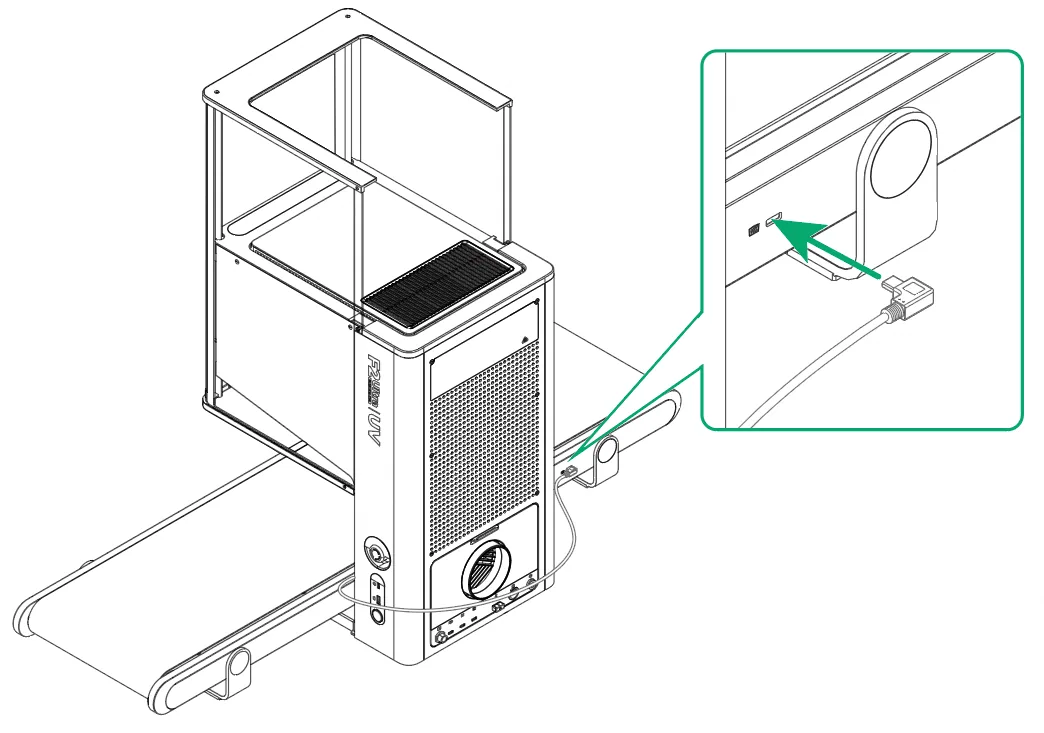

(4) Conecta el conveyor a la xTool F2 Ultra UV usando el cable de conexión

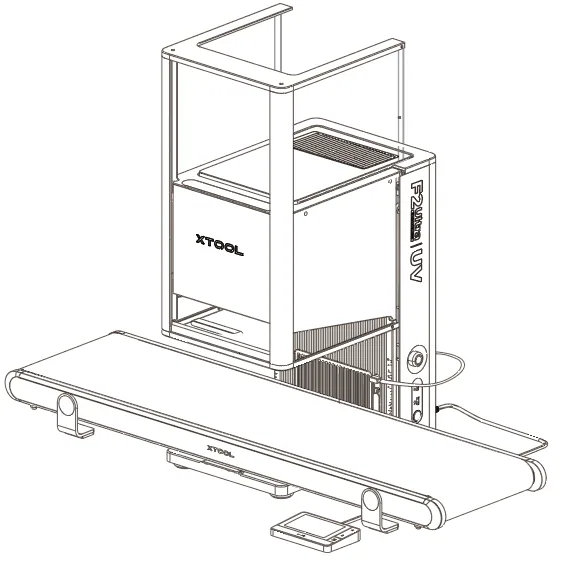

2. Conecta el controlador con pantalla táctil a la xTool F2 Ultra UV

3. Conecta la xTool F2 Ultra UV en xTool Studio

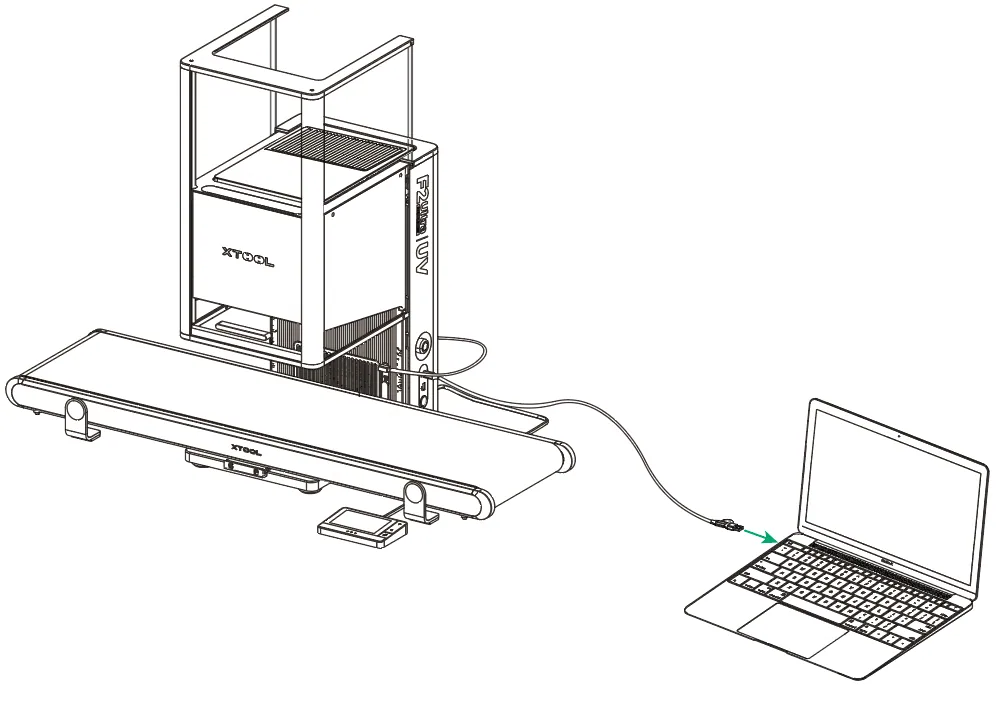

(1) Usa el cable USB para conectar la xTool F2 Ultra a tu ordenador.

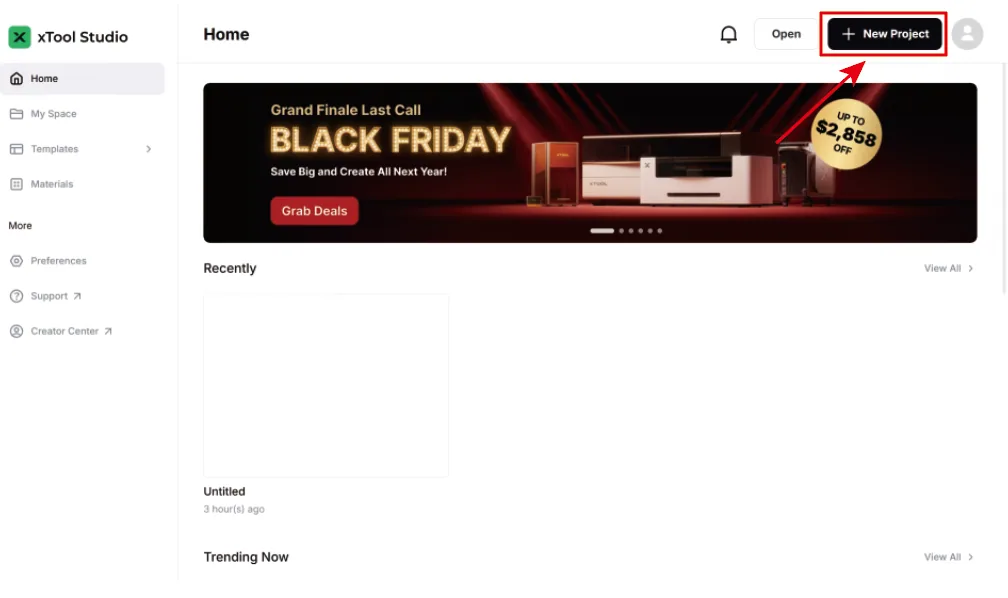

(2) Abre xTool Studio en tu ordenador. En la esquina superior derecha de xTool Studio, haz clic en + Nuevo proyecto.

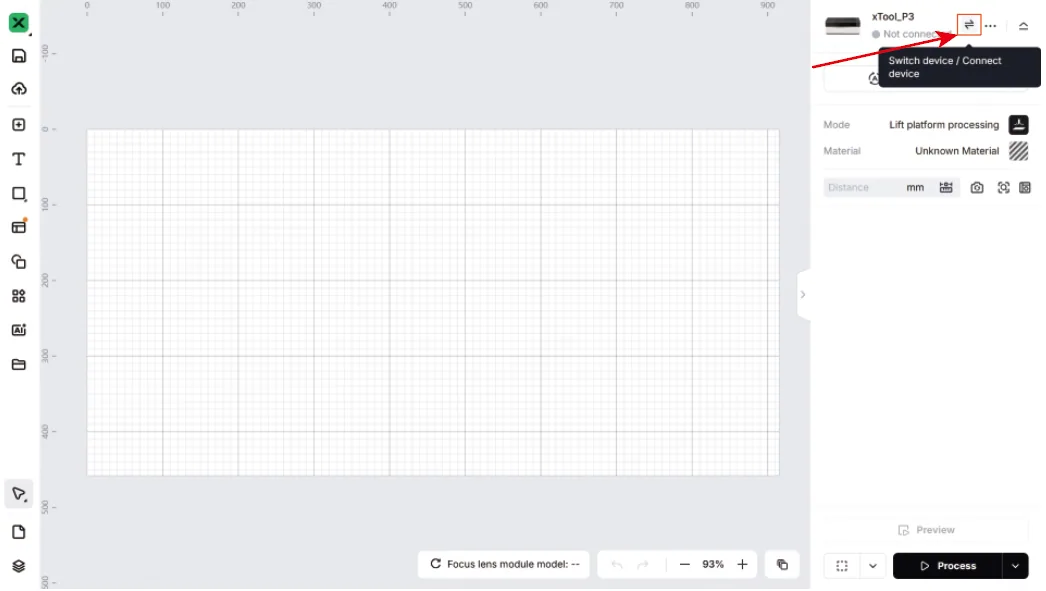

(3) En la esquina superior derecha de la página de edición del proyecto, haz clic en para conectar/cambiar de dispositivo.

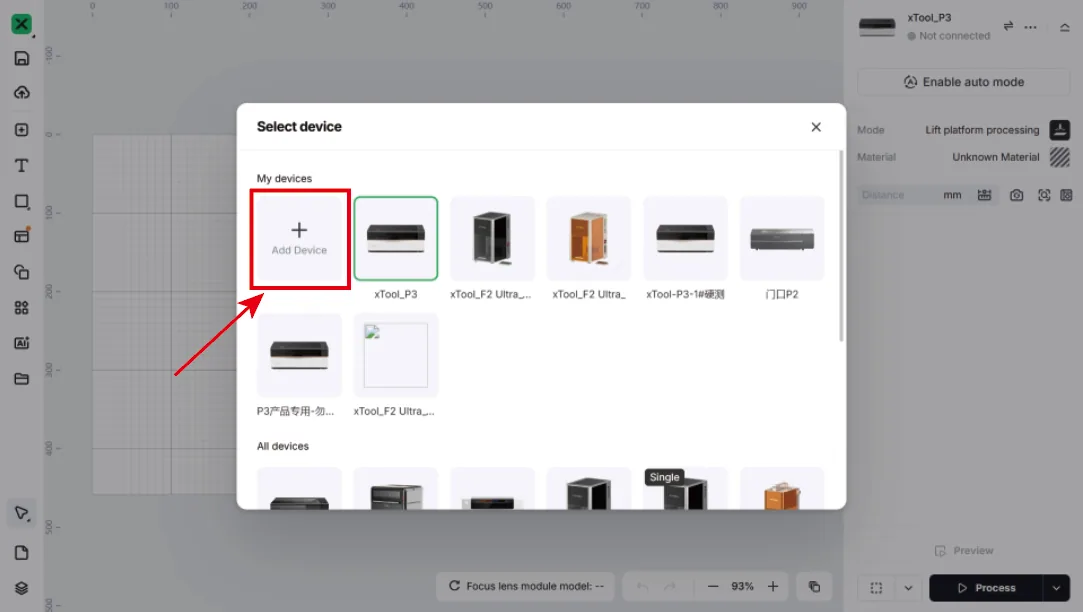

(4) En la ventana emergente, haz clic en + Añadir dispositivo.

(5) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

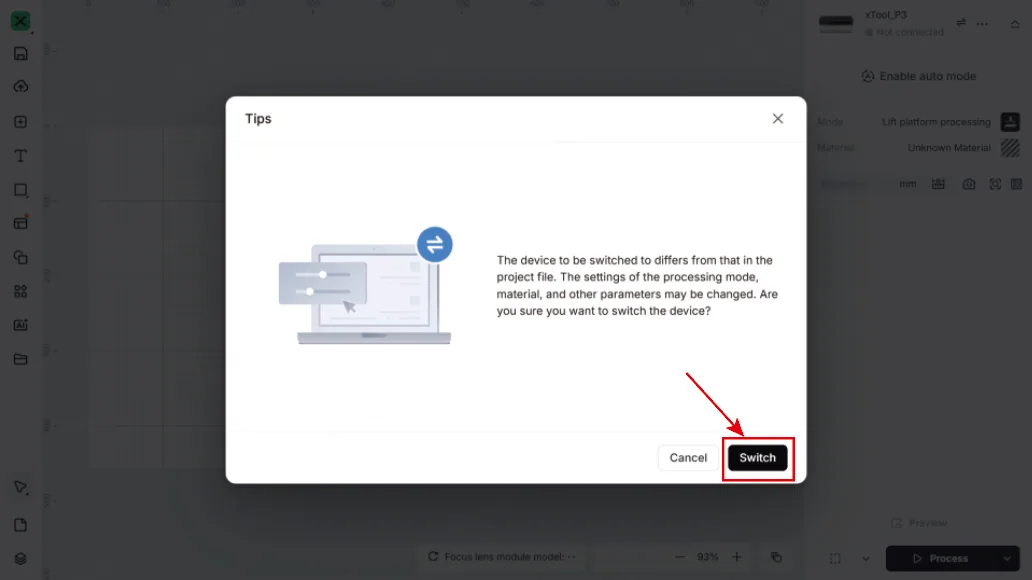

(6) Si necesitas cambiar de dispositivo, haz clic en Cambiar en la ventana emergente.

4. Asegúrate de que la lente de campo de la xTool F2 Ultra UV es la lente de grabado en superficie

Comprueba si la lente de campo de la xTool F2 Ultra UV es la lente de grabado en superficie. Si está instalada la lente de grabado interior, quítala y sustitúyela por la lente de grabado en superficie. De lo contrario, la xTool F2 Ultra UV no podrá procesar materiales cuando se use con el conveyor.

Procesa materiales por lotes con el mismo diseño

1. Selecciona el modo de procesado

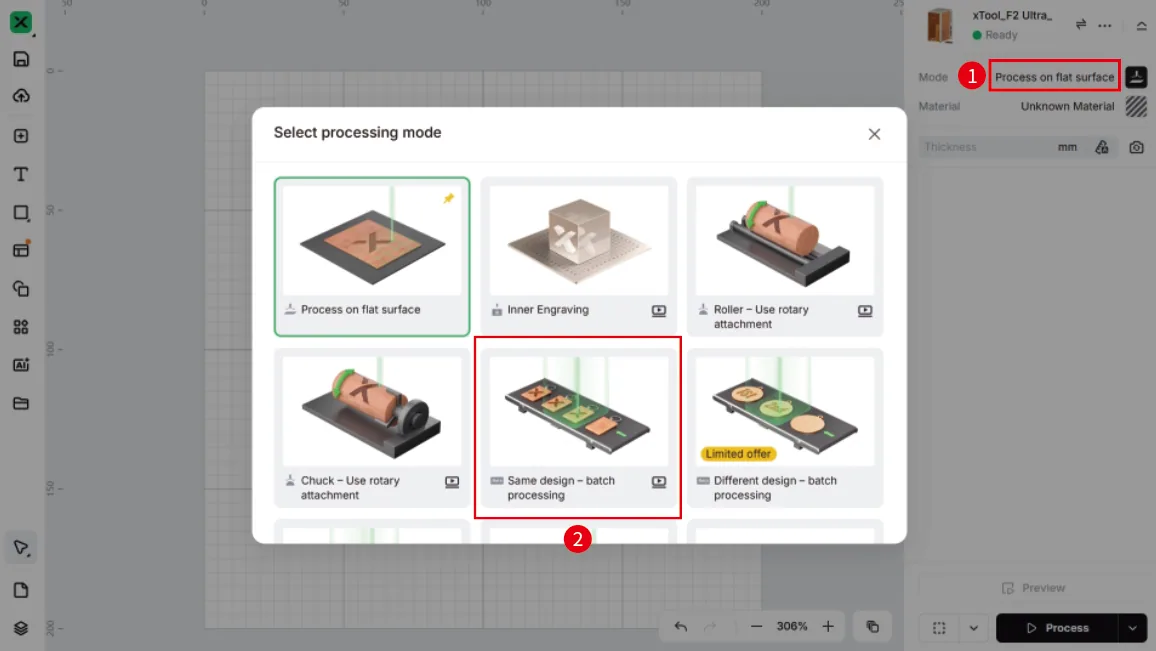

En la esquina superior derecha, haz clic en el nombre del modo de procesado actual, y luego selecciona Mismo diseño – procesado por lotes como modo de procesado.

2. Coloca el material y realiza el enfoque del láser

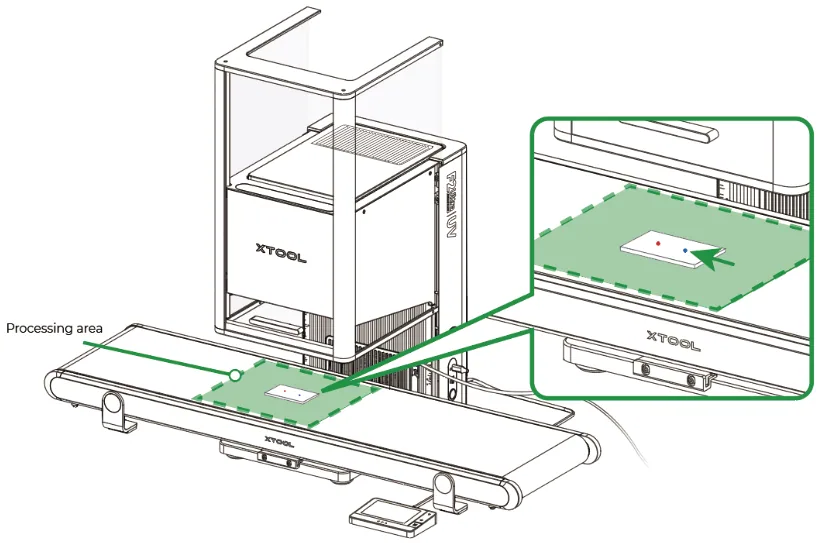

(1) Coloca un material en la zona de procesado, dejando que el punto de luz azul caiga sobre la superficie del material.

Nota: No uses materiales finos permeables a la luz (como papel y tela) en el conveyor. Los haces láser que caigan sobre la cinta la dañarán.

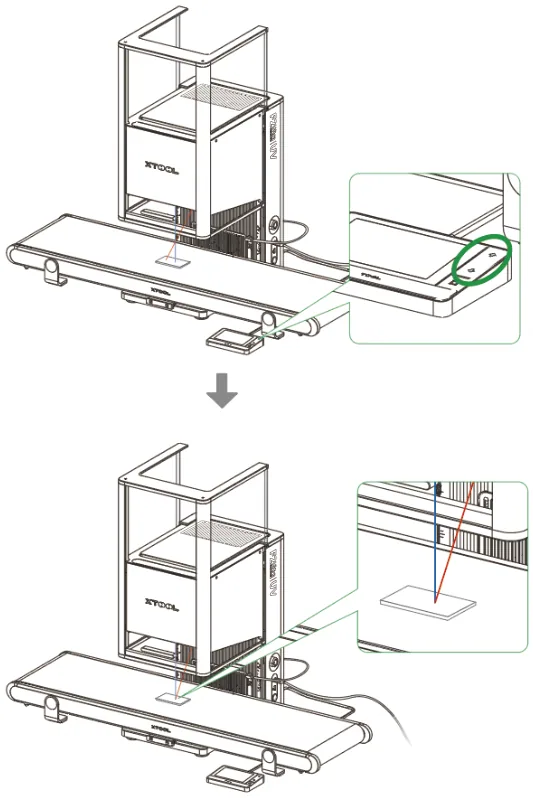

(2) Mantén pulsado el botón Arriba/Abajo del módulo láser en el controlador con pantalla táctil para subir o bajar el módulo láser. Cuando los puntos de luz roja y azul se superpongan, el enfoque se ha ajustado correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz roja se mueve hacia la izquierda. Si el módulo láser baja, el punto de luz roja se mueve hacia la derecha. La xTool F2 Ultra UV admite autoenfoque y enfoque manual. Aquí usamos el enfoque manual. Para más información sobre cómo usar el autoenfoque, consulta Realizar el enfoque del láser.

3. Captura el fondo y diseña un objeto de procesado

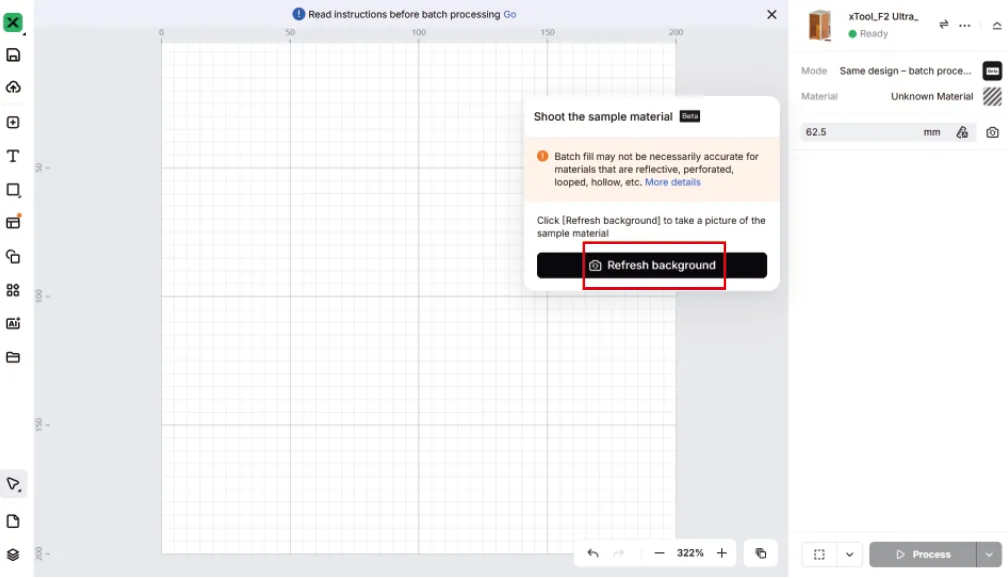

(1) Haz clic en Actualizar fondo.

xTool Studio toma una foto de la zona de procesado de la xTool F2 Ultra UV e inserta la foto como fondo del lienzo. Puedes posicionar los objetos de procesado en función del fondo.

Nota:

-Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.

– Asegúrate de que la foto de fondo muestra los materiales de forma completa y clara. Puedes ajustar el entorno de captura ajustando la luz de relleno del dispositivo o bajando el recinto protector.

– Si los materiales de la foto tienen sombras evidentes o no se ven claros, ajusta la posición del material y haz clic en el icono Actualizar fondo en la esquina superior derecha de xTool Studio para tomar una foto nueva.

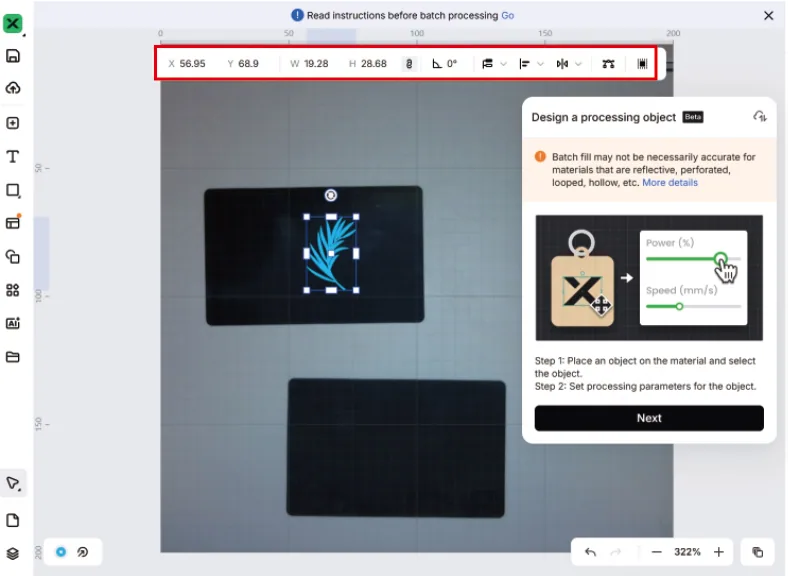

(2) Usando las herramientas de la izquierda del lienzo, crea un objeto sobre un material.

Nota: Por ahora, los modos de procesado por lotes admiten procesar solo un objeto cada vez.

(3) Selecciona el objeto para editarlo con más detalle usando las herramientas de la parte superior del lienzo.

4. Configura los parámetros de procesado y la ruta de procesado

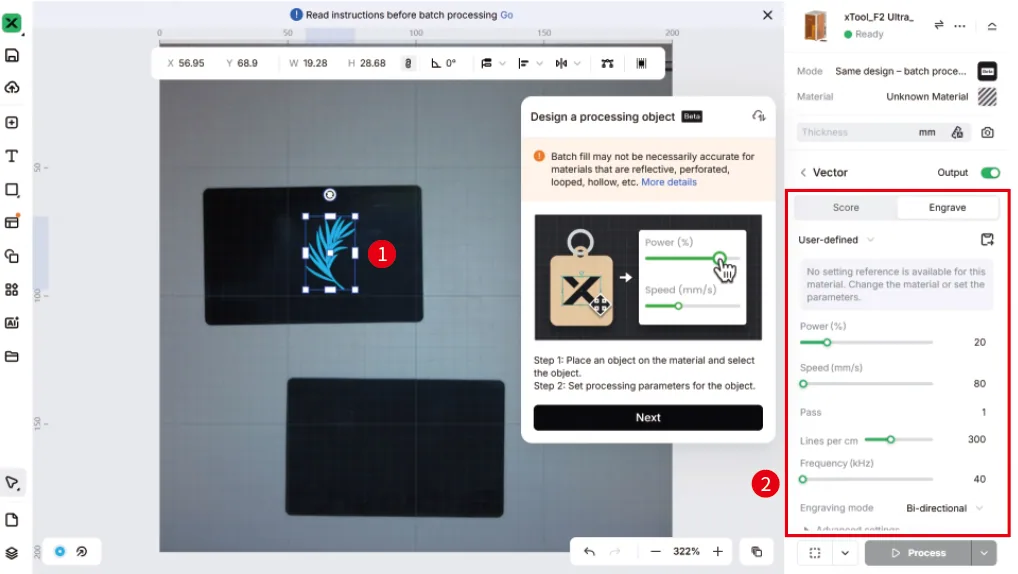

(1) Selecciona los objetos en el lienzo. En la parte derecha de xTool Studio, configura los parámetros para los objetos seleccionados.

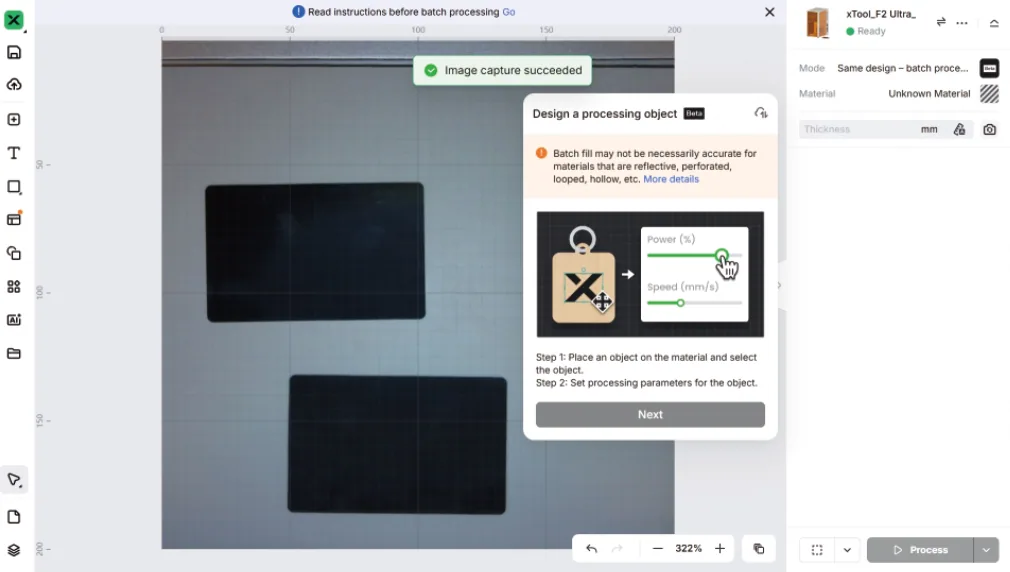

(2) Haz clic en Siguiente en el cuadro de diálogo Diseñar un objeto de procesado.

Nota: El conveyor no admite corte láser.

5. Encuadra el material de muestra

El primer material colocado en la zona de procesado se usa como material de muestra. Durante el procesado por lotes, xTool Studio rellenará los demás materiales en función del diseño de la muestra. Encuadrar el material de muestra ayuda a mejorar la precisión del relleno por lotes.

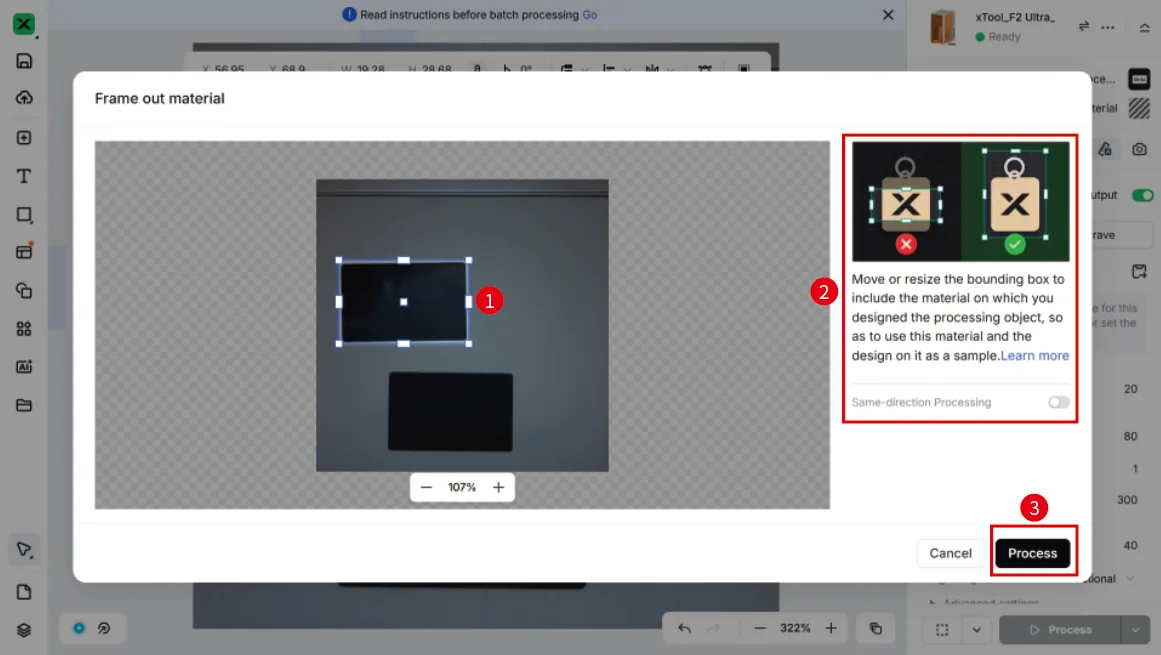

(1) Arrastra el recuadro delimitador y haz que cubra el material de muestra. Después, haz clic en Procesar.

Nota: Si Procesado en la misma dirección está activado, los materiales de la misma forma se grabarán con el mismo objeto en la misma dirección.

(2) Espera hasta que xTool Studio te ayude a rellenar el objeto en cada material automáticamente.

6. Empieza a procesar

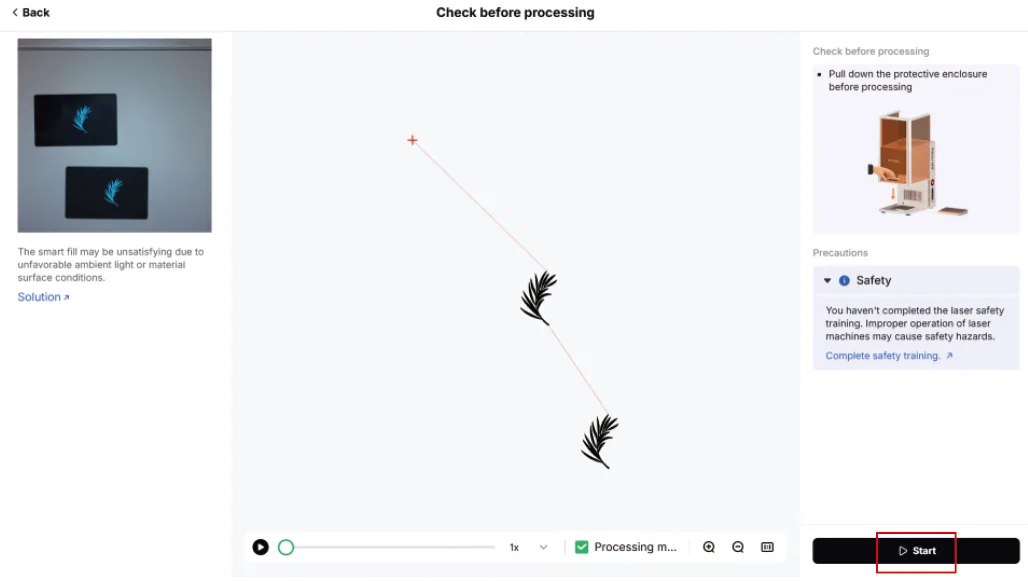

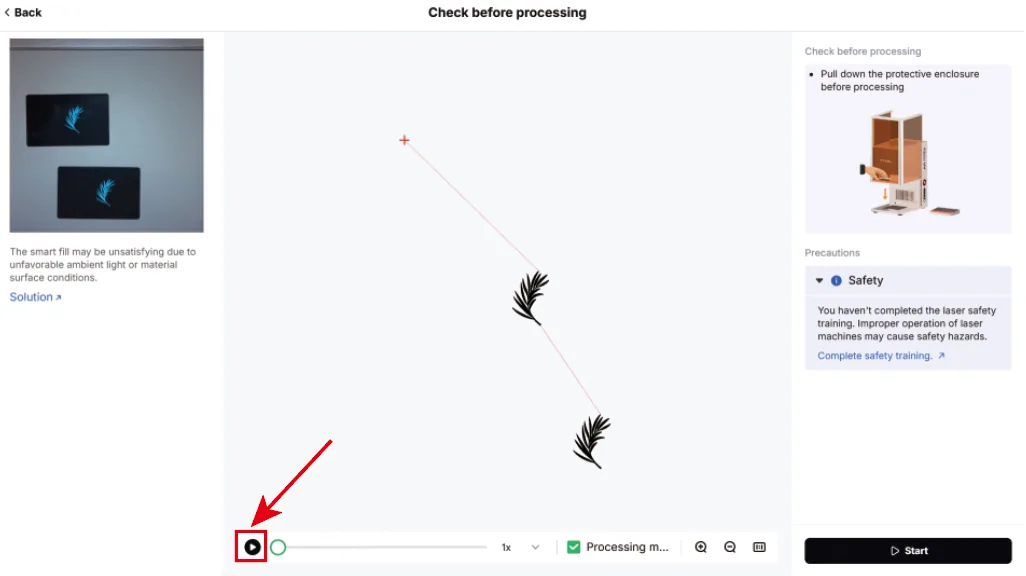

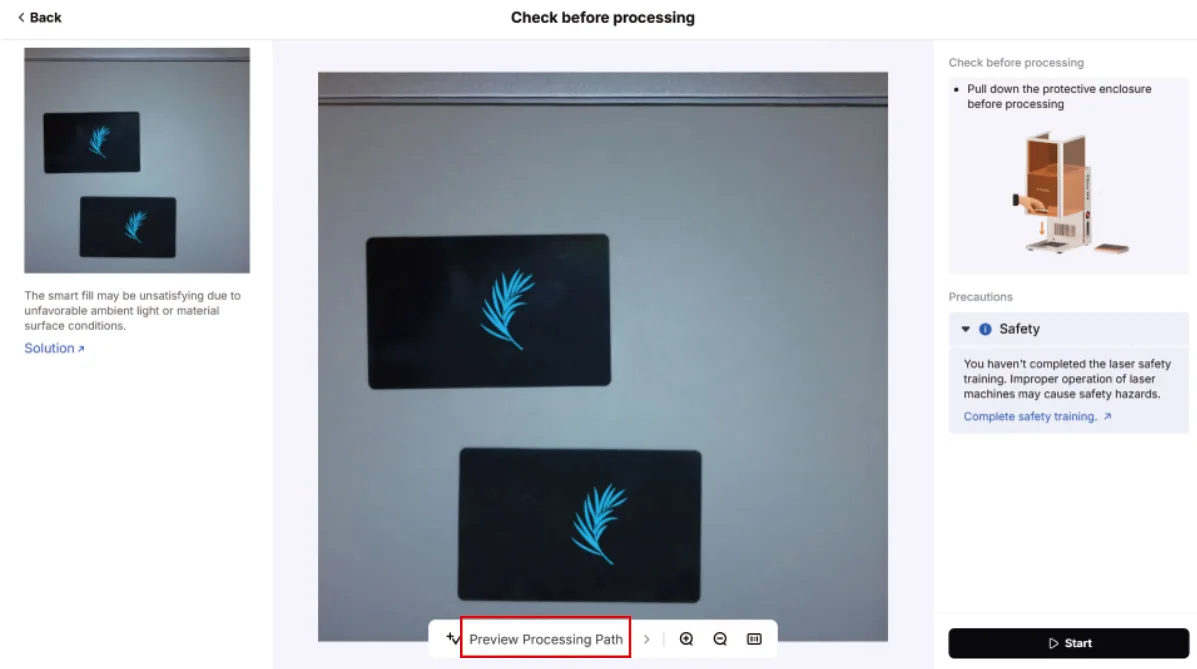

Haz clic en Previsualizar ruta de procesado y luego haz clic en el botón de la esquina inferior izquierda, y xTool Studio te mostrará la ruta de procesado.

(2) Ponte unas gafas de protección que puedan bloquear los haces láser de longitudes de onda de 355 ± 5 nm.

Nota: Si compras las gafas en nuestra web, asegúrate de seleccionar este modelo concreto.

Nota:

Cuando la xTool F2 Ultra UV se usa con un conveyor, su recinto protector no puede cerrarse por completo. Por tu seguridad, se recomienda que lleves gafas de protección durante el procesado.

Las gafas de protección no se incluyen con la xTool F2 Ultra UV ni con el conveyor. Cómpralas por separado.

(3) En la esquina inferior derecha de xTool Studio, haz clic en Iniciar.

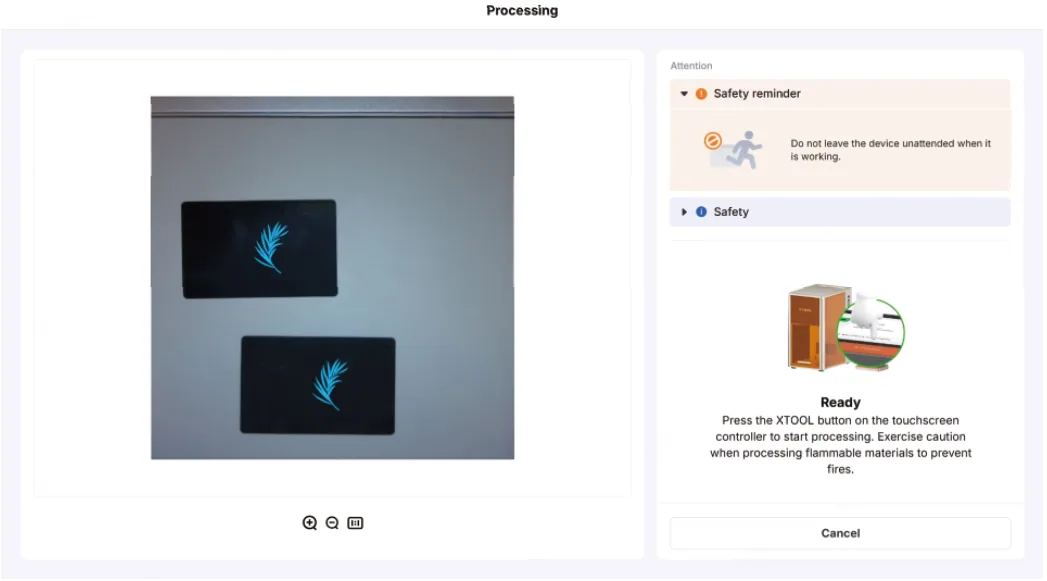

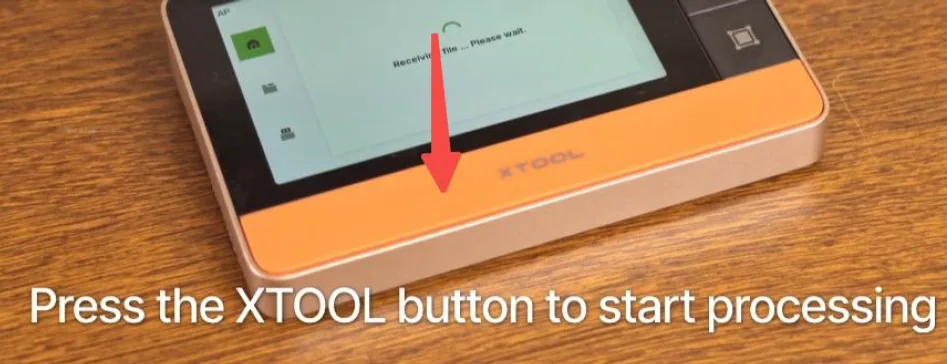

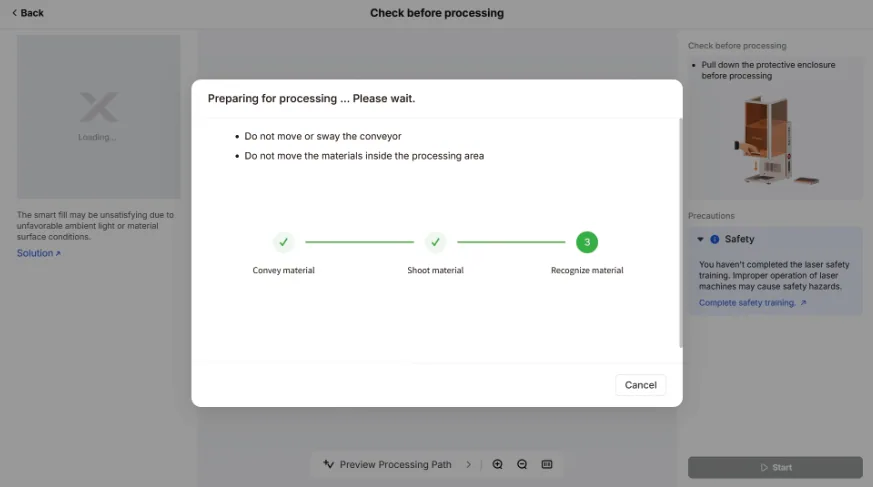

(4) Cuando el software muestre “Listo”, pulsa el botón Start/Stop de XTOOL en el controlador con pantalla táctil para empezar a procesar.

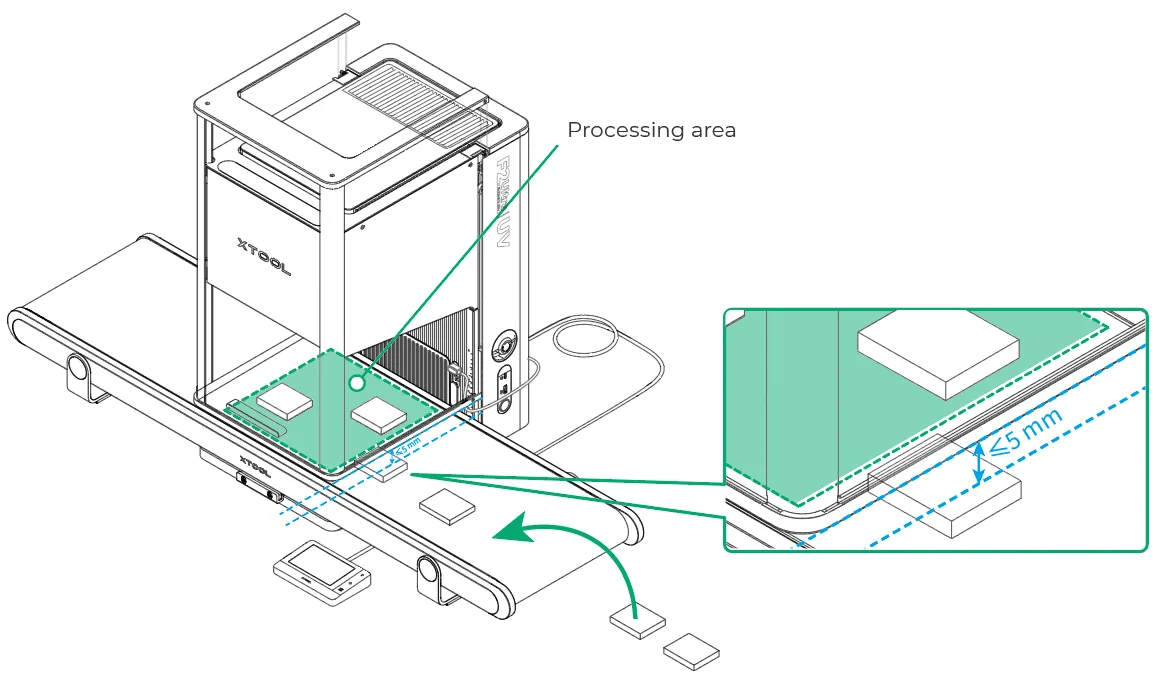

(5) Durante el procesado, sigue añadiendo materiales nuevos al conveyor. Colócalos a la derecha de la zona de procesado.

Nota: Baja el recinto protector hasta que quede a no más de 5 mm por encima del material antes de procesar.

Nota:

– Al colocar los materiales, mantén la mano alejada de la zona de procesado para evitar lesiones.

– No coloques un material cerca de los bordes. De lo contrario, el material podría no procesarse.

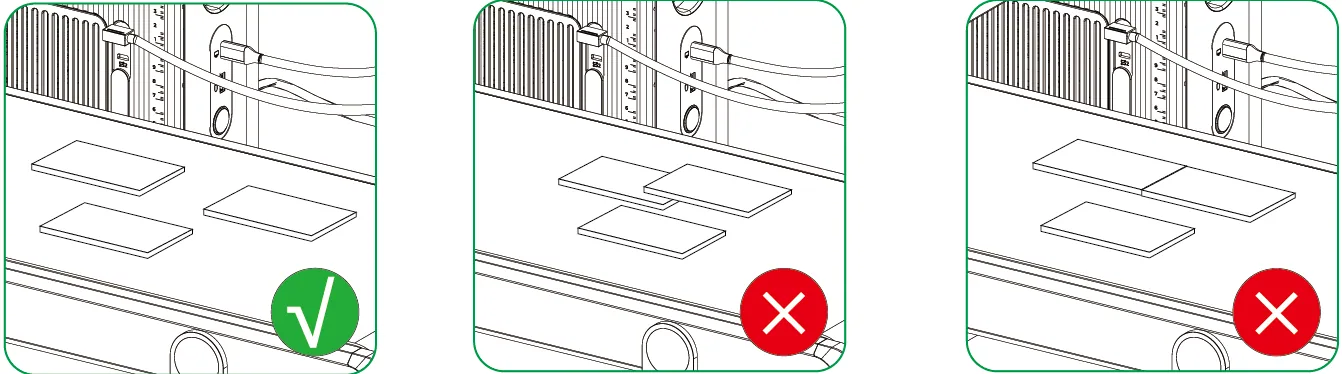

– Asegúrate de que los materiales no se tocan ni se solapan entre sí.

7. Detén el procesado

• Parada automática: Si no se detecta material 5 veces seguidas, el procesado por lotes finalizará automáticamente.
• Parada manual: Haz clic en Cancelar en xTool Studio o pulsa dos veces el botón Start/Stop de XTOOL en el controlador con pantalla táctil.
