Puedes usar la xTool F2 Ultra UV con el xTool Rotary Attachment 2 (RA2) o RA2 Pro para procesar materiales cilíndricos, esféricos e irregulares. Esta página ofrece una guía paso a paso sobre cómo usar la xTool F2 Ultra UV con el RA2/RA2 Pro.

*El uso del RA2 y del RA2 Pro es el mismo.

Nota:

El pack de la xTool F2 Ultra UV no incluye ningún accesorio rotativo.

Si el accesorio rotativo que usas es el xTool Rotary Attachment 3 (RA3), consulta Usa el Rotary Attachment 3 (RA3) con la xTool F2 Ultra UV.

Configura el accesorio rotativo

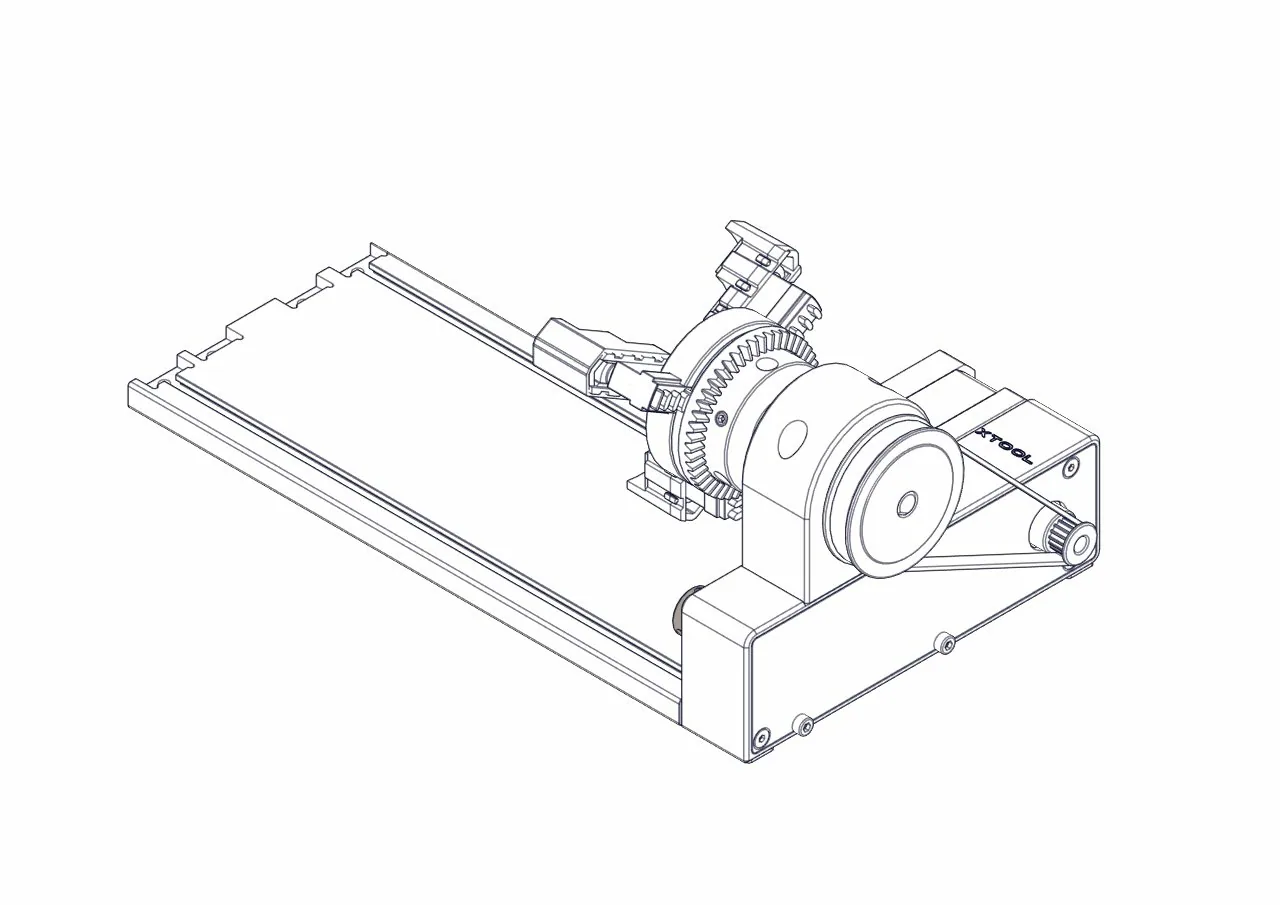

El Rotary Attachment 2 Pro admite dos modos de trabajo: modo Rodillo (Roller) y modo Plato (Chuck). Si tienes el xTool Accessory Kit para RA2 Pro, puedes instalar el módulo en forma de L en el Rotary Attachment 2 Pro para adaptarte a más situaciones.

Monta y configura el accesorio rotativo según tus necesidades.

Nota: El RA2 solo admite el modo Rodillo.

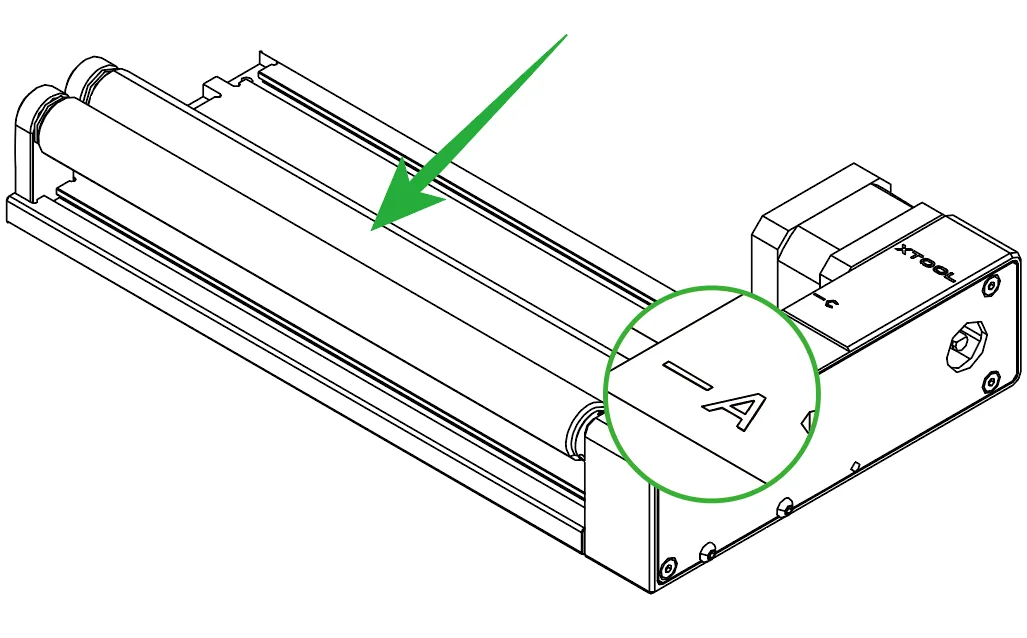

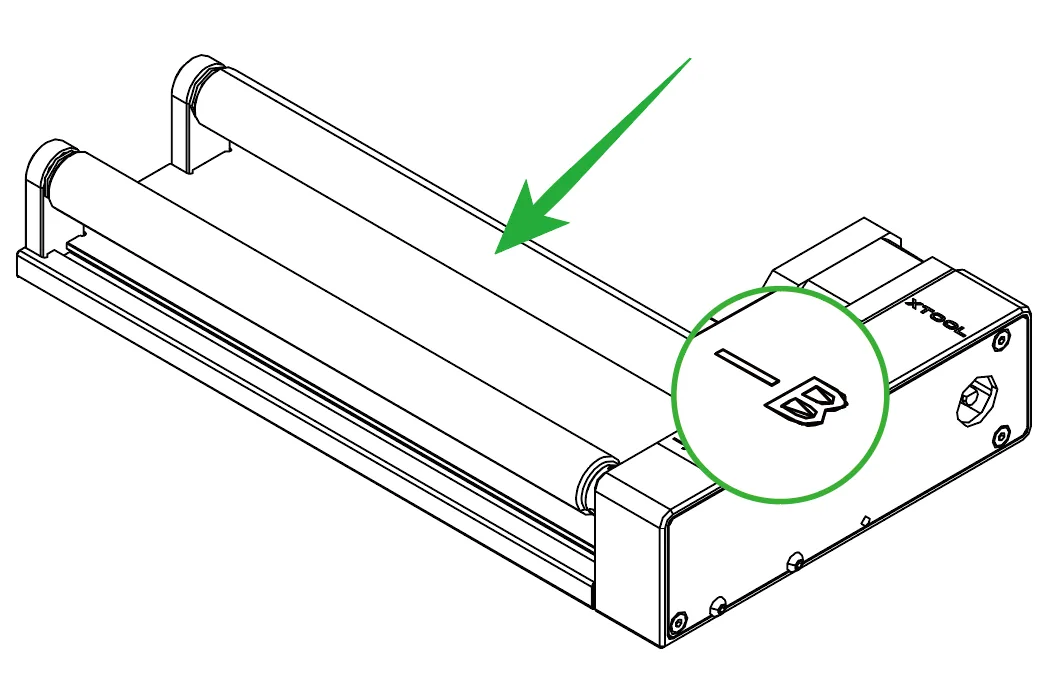

• Si usas el modo Rodillo, puedes ajustar el accesorio rotativo al nivel A, B o C.

• Si usas el modo Plato, puedes instalar los componentes del plato de mordazas y los componentes de mordaza según tus necesidades.

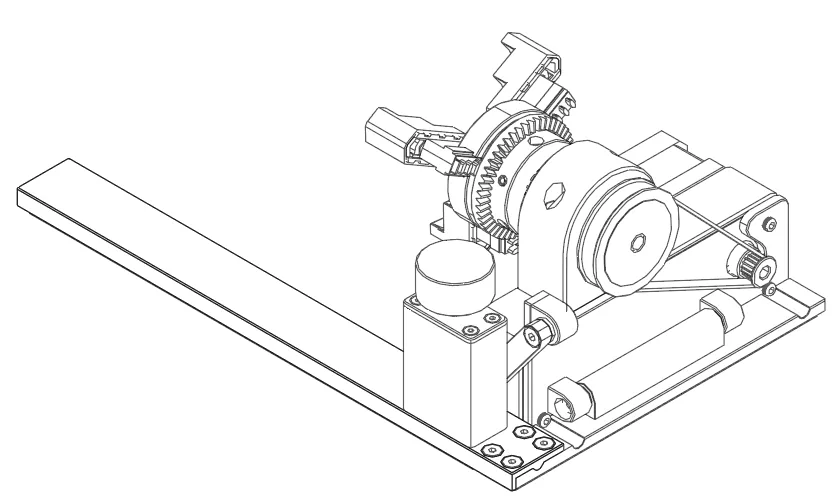

• Si instalas el módulo en forma de L en el Rotary Attachment 2 Pro, puedes ajustar el ángulo del plato.

Nota: Para más información sobre cómo montar y configurar el accesorio rotativo, consulta la Guía de usuario del xTool Rotary Attachment 2 (RA2) y los Consejos para usar el módulo en forma de L del RA2 Pro.

Conecta el accesorio rotativo a la xTool F2 Ultra UV

1. Asegúrate de que la lente de campo de la xTool F2 Ultra UV sea la lente de grabado en superficie.

Nota: Comprueba si la lente de campo de la xTool F2 Ultra UV es la lente de grabado en superficie. Si está instalada la lente de grabado interno, retírala y sustitúyela por la lente de grabado en superficie. De lo contrario, la xTool F2 Ultra UV no podrá procesar materiales cuando se use con el RA2/RA2 Pro.

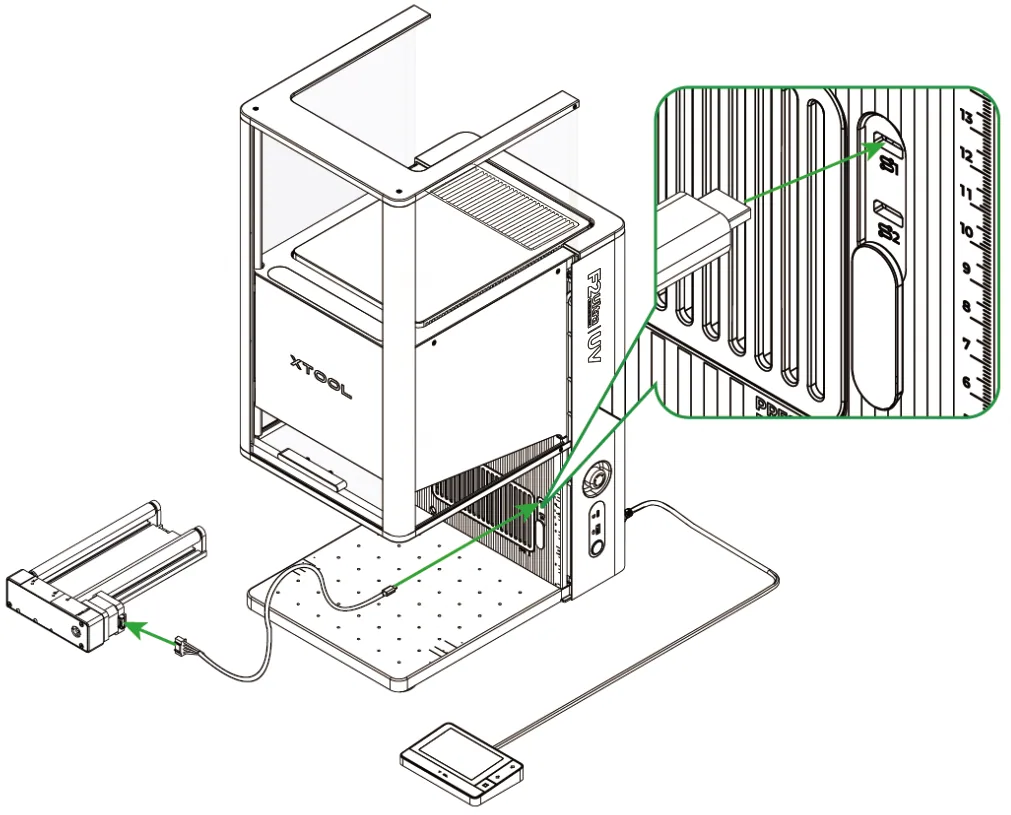

2. Usa el cable de conexión para conectar el accesorio rotativo a la xTool F2 Ultra UV.

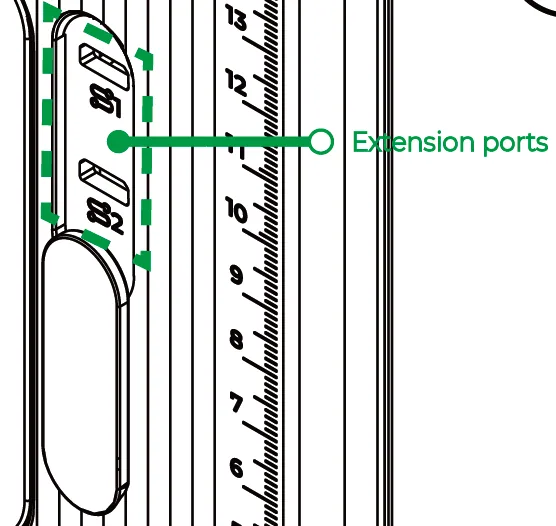

Nota:  Puedes conectar el accesorio rotativo a cualquiera de estos puertos de extensión de la xTool F2 Ultra UV.

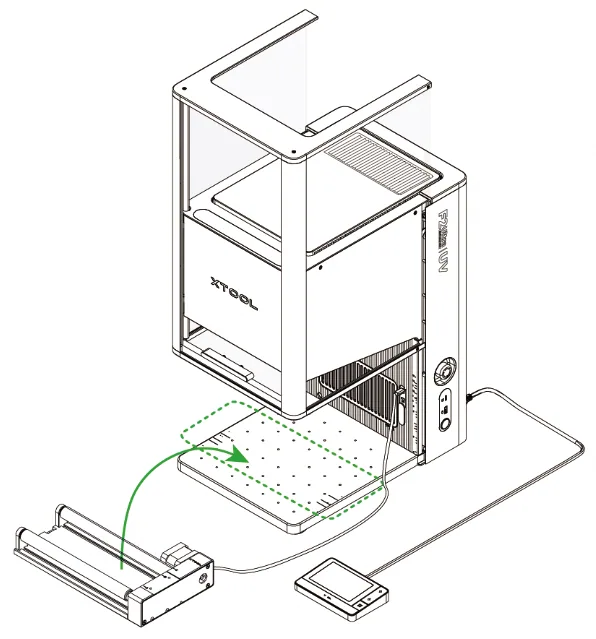

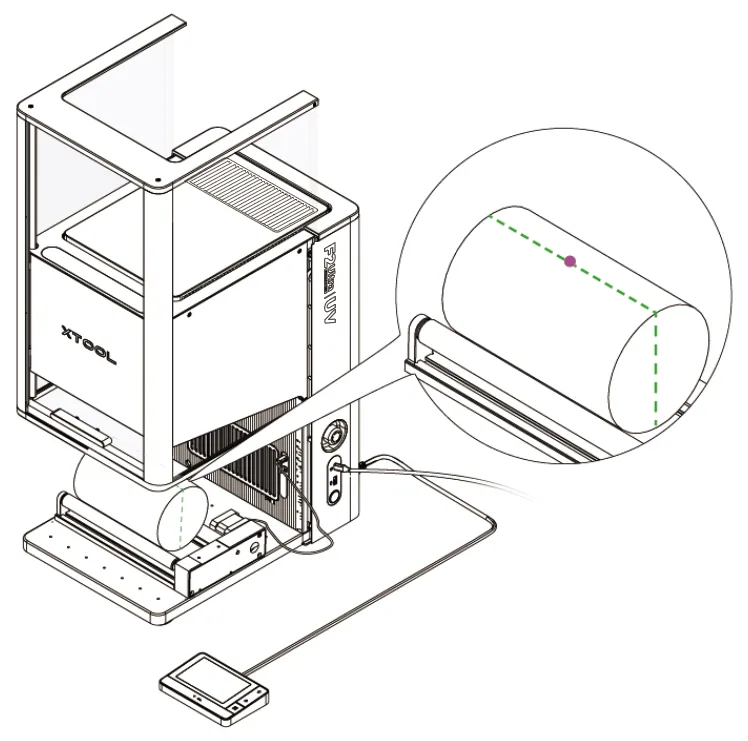

3. Levanta la carcasa protectora de la xTool F2 Ultra UV y coloca el accesorio rotativo sobre la placa base de la xTool F2 Ultra UV.

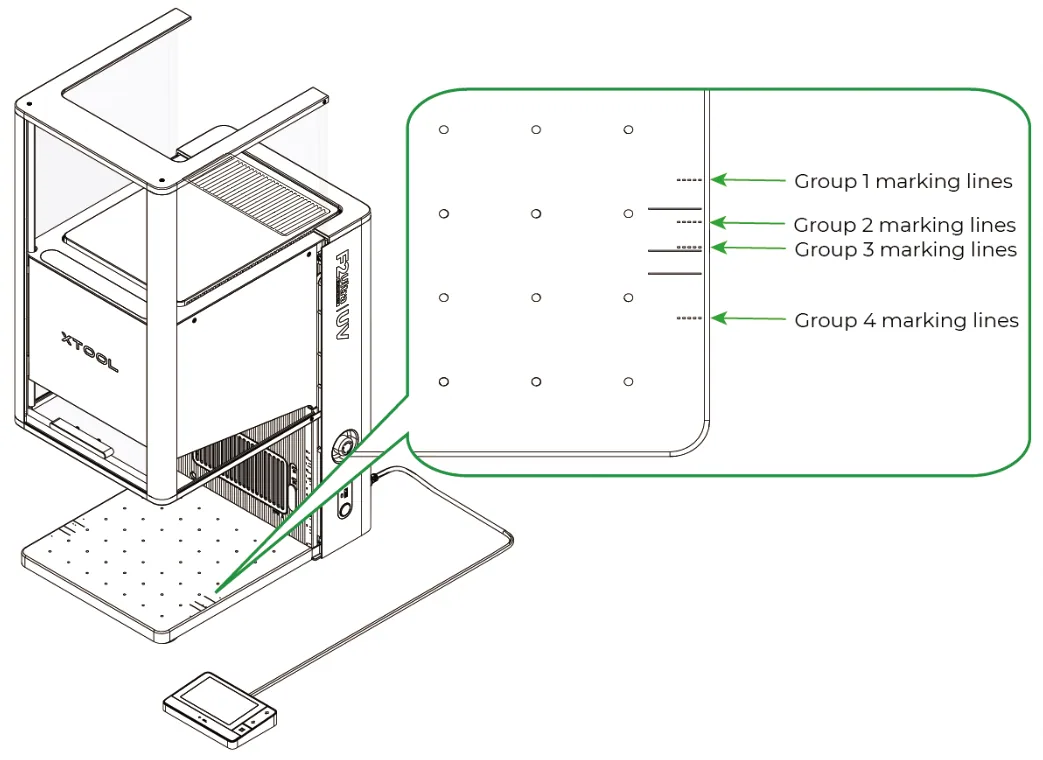

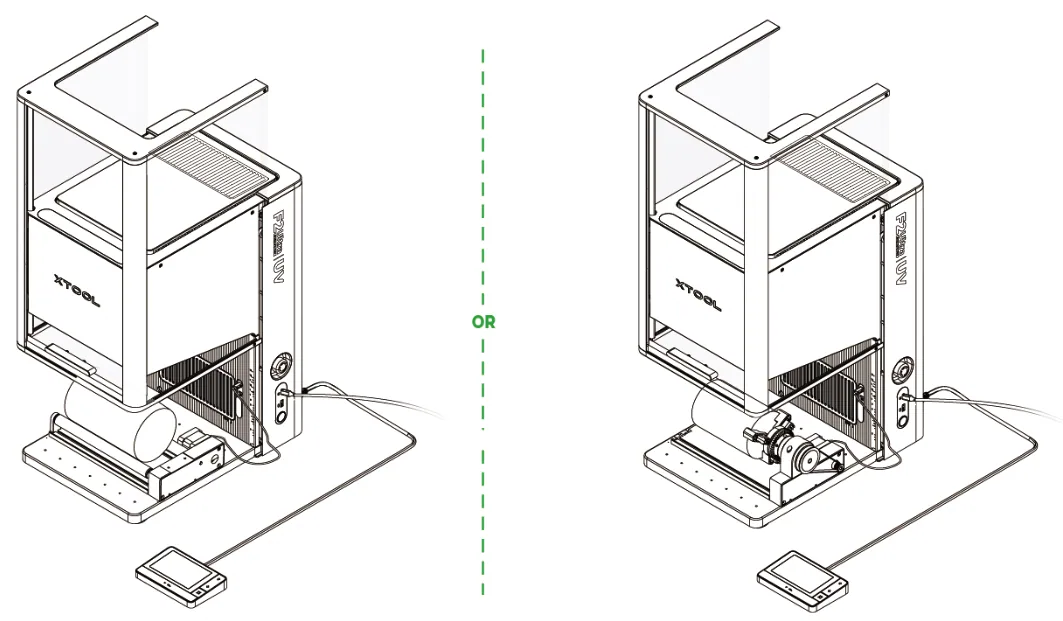

La placa base de la xTool F2 Ultra UV tiene cuatro grupos de líneas de marca para usar con el RA2/RA2 Pro.

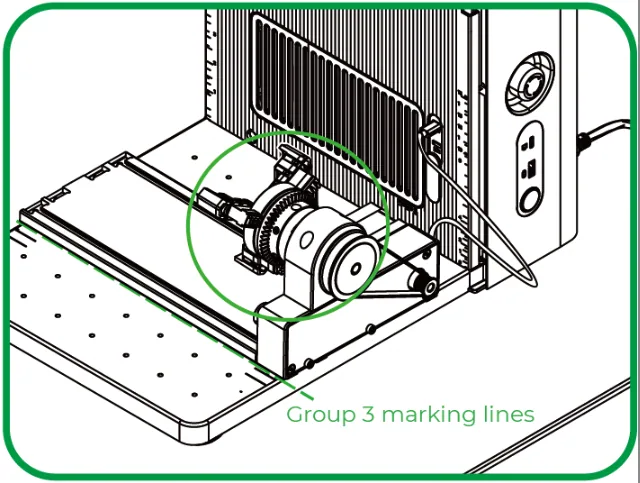

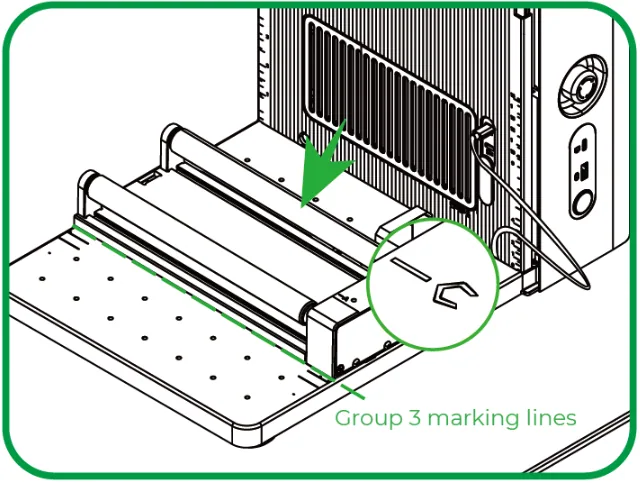

• Si usas el accesorio rotativo en modo Plato, alinea su borde inferior frontal con las líneas de marca del Grupo 3.

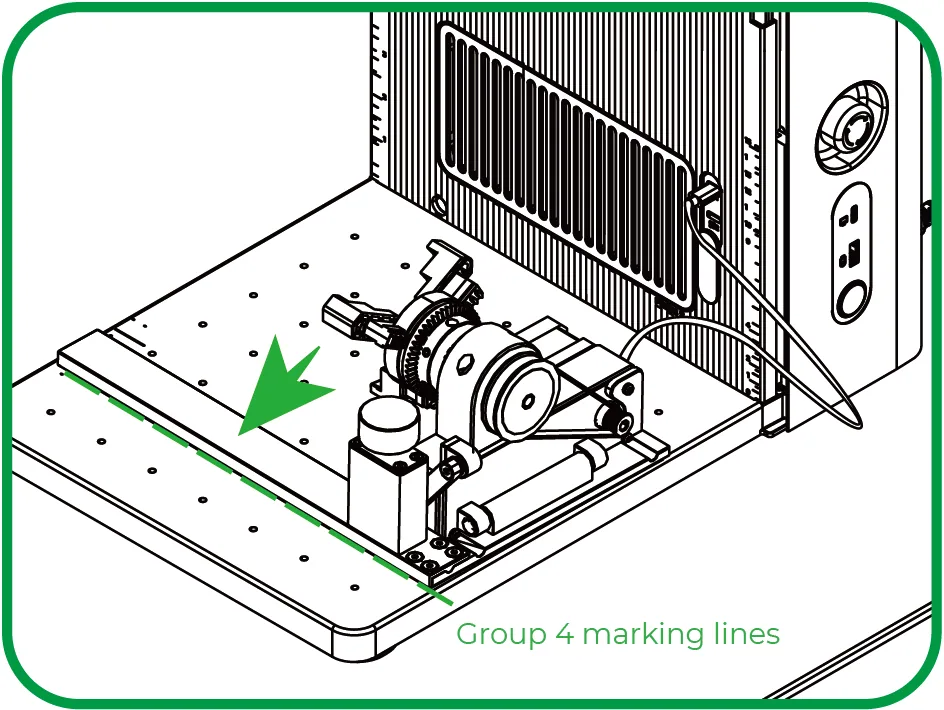

• Si usas el accesorio rotativo en modo Plato e instalas el módulo en forma de L, alinea su borde inferior frontal con las líneas de marca del Grupo 4.

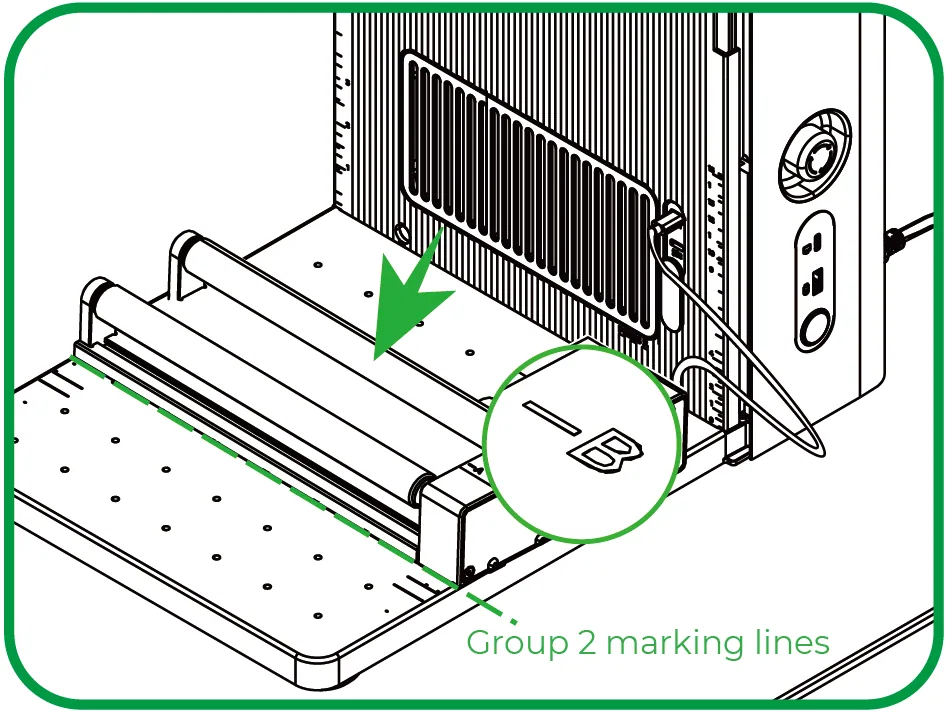

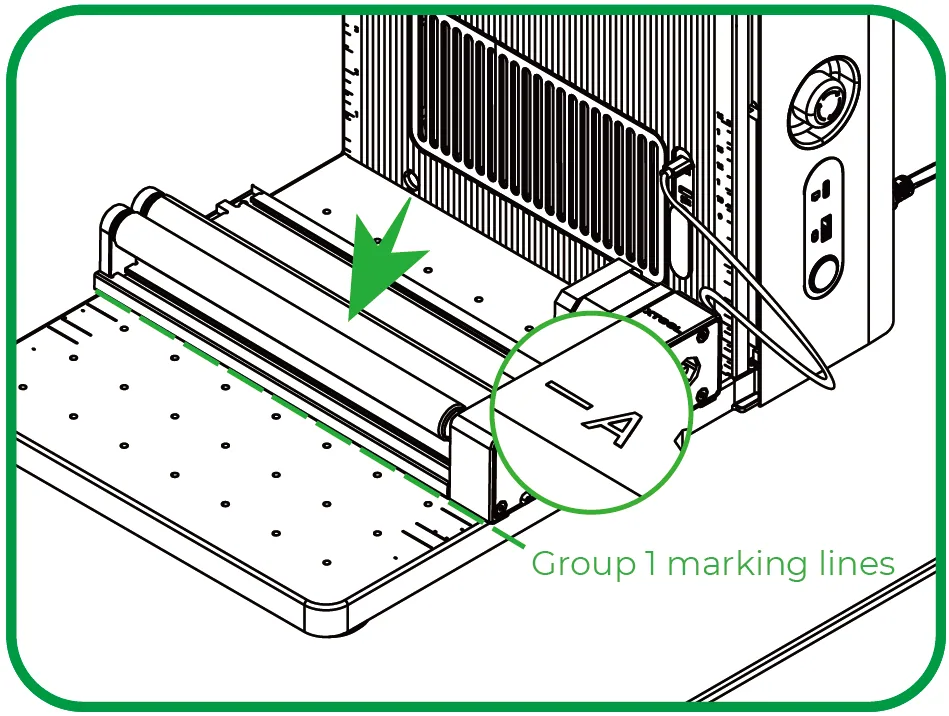

• Si usas el accesorio rotativo en modo Rodillo, consulta la siguiente tabla.

Procesa un material

1. Conecta la xTool F2 Ultra UV a xTool Studio

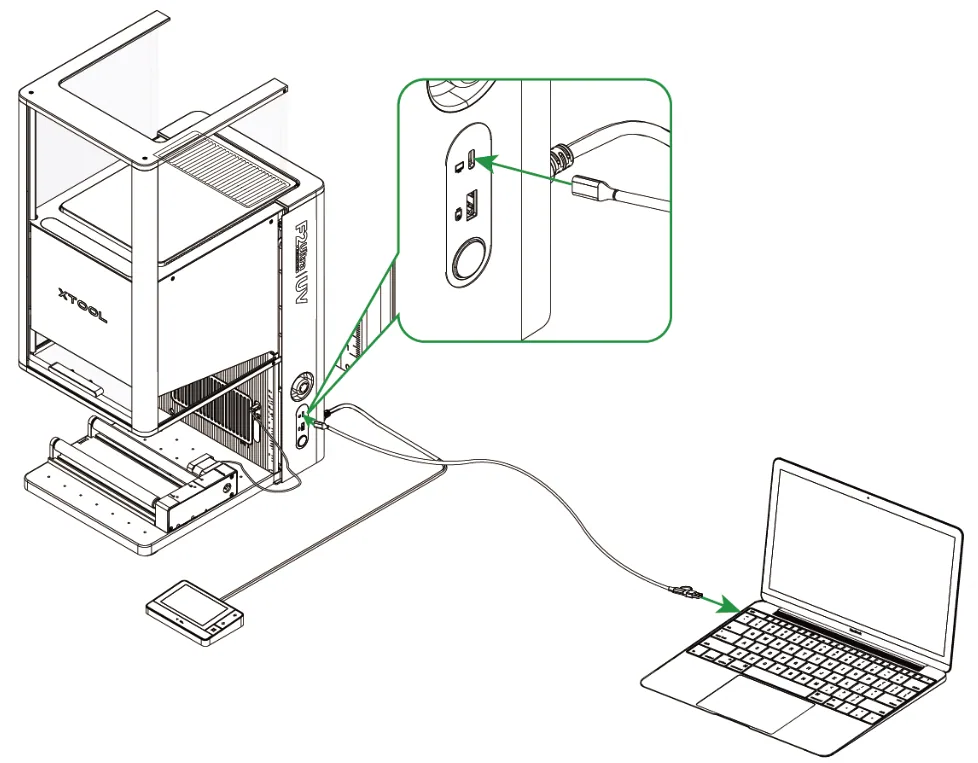

(1) Usa el cable USB para conectar la xTool F2 Ultra UV a tu ordenador y enciende la xTool F2 Ultra UV.

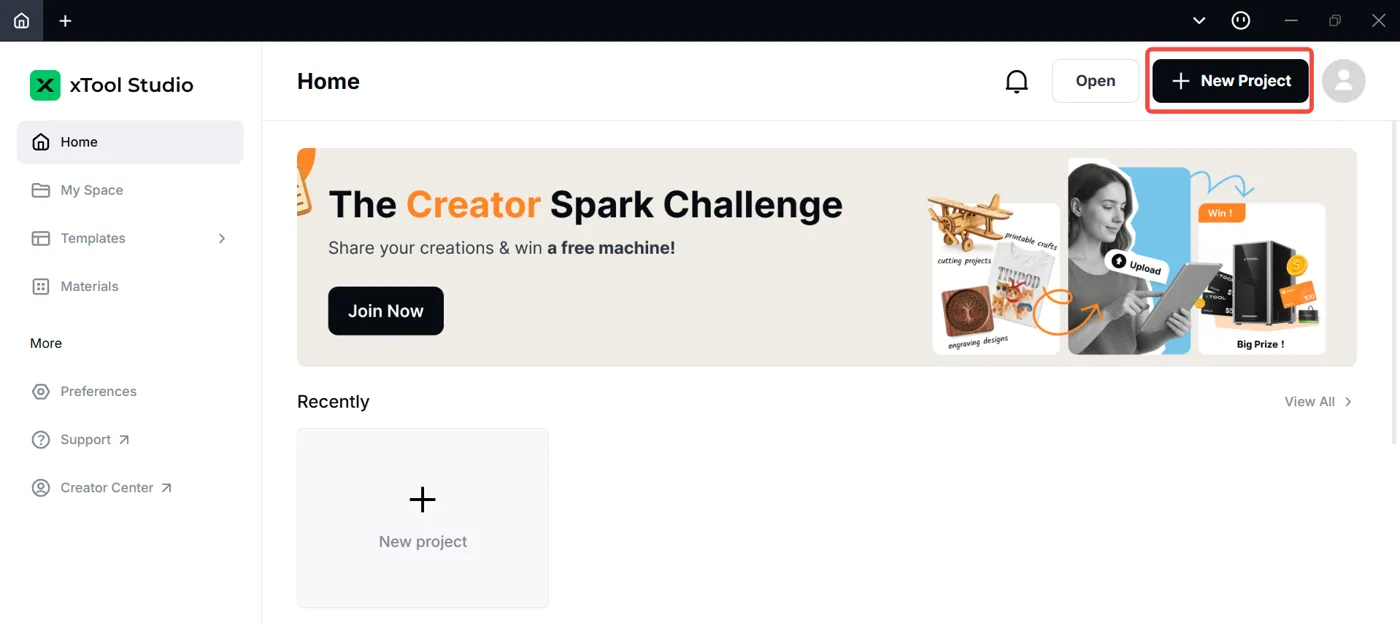

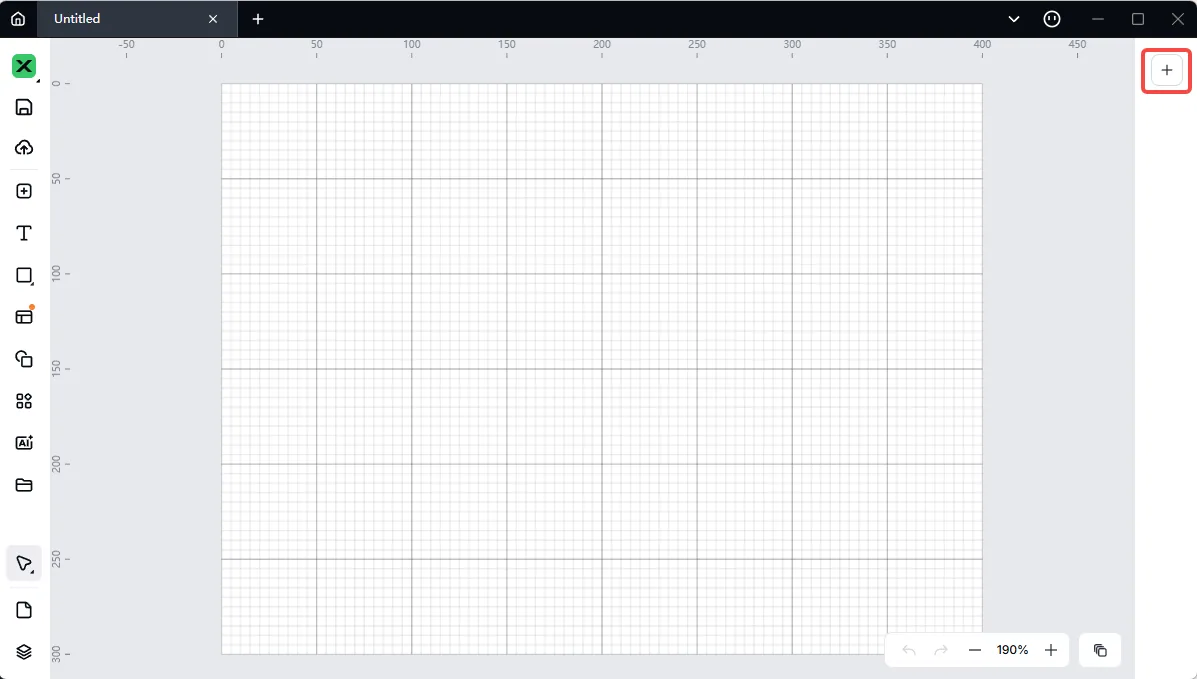

(2) Abre xTool Studio en tu ordenador. En la esquina superior derecha de xTool Studio, haz clic en el botón + Nuevo proyecto.

(3) En la esquina superior derecha de la página de edición del proyecto, haz clic en el icono .

Nota: Si ya has conectado un dispositivo xTool en xTool Studio antes, haz clic en el icono para conectar tu nuevo dispositivo.

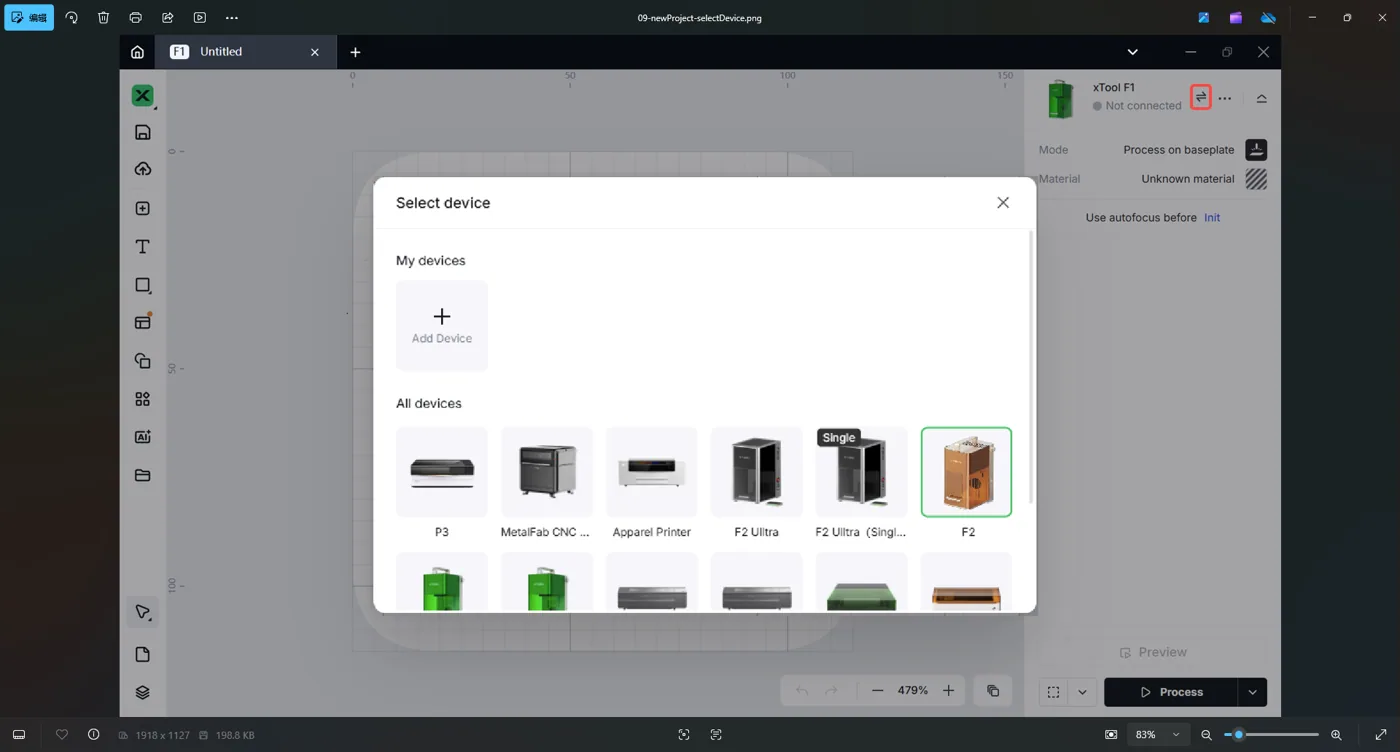

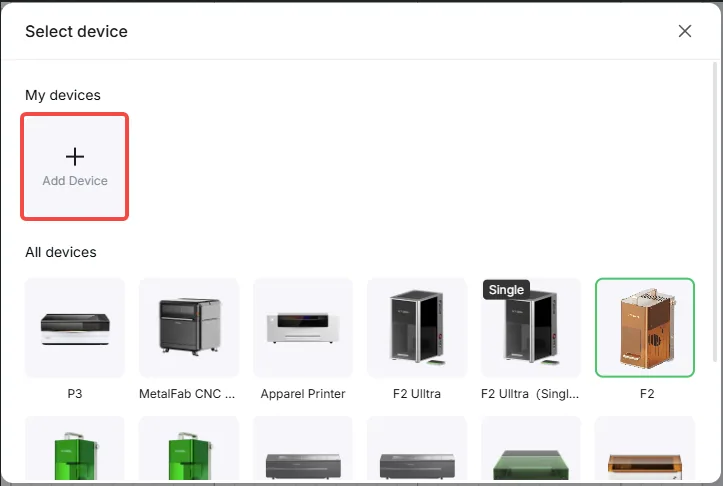

(4) En la ventana emergente, haz clic en + Añadir dispositivo.

(5) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Si quieres conectar tu dispositivo a xTool Studio por Wi-Fi o dirección IP, consulta Conecta la xTool F2 Ultra UV a xTool Studio en el ordenador.

2. Coloca el material

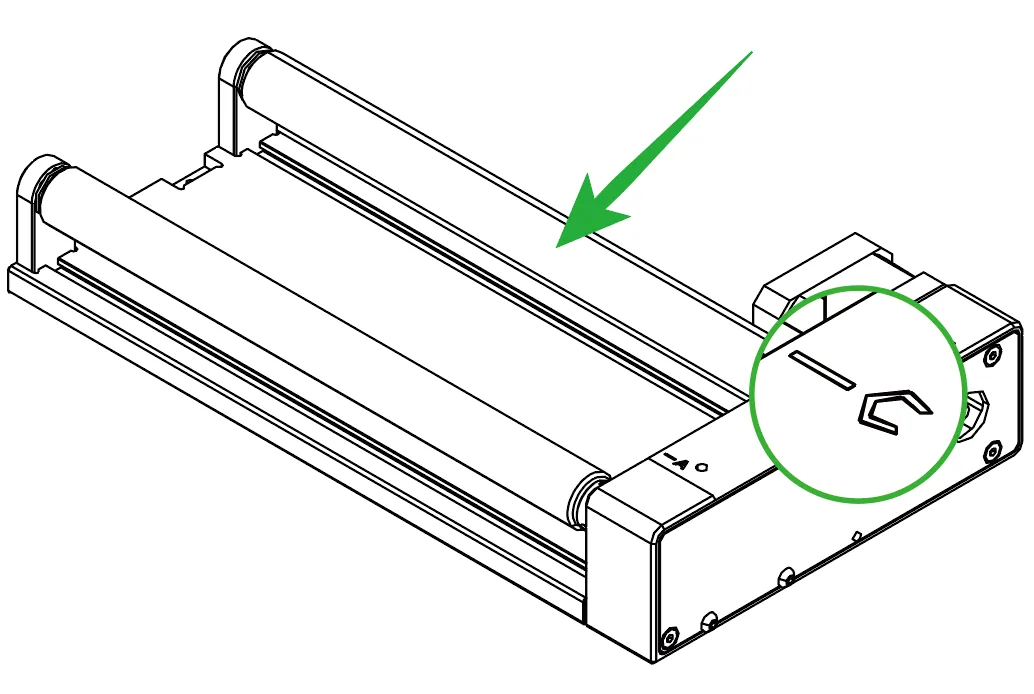

Si usas el accesorio rotativo en modo Rodillo, coloca el material entre los dos rodillos.

Si usas el accesorio rotativo en modo Plato, fija el material en las mordazas.

Advertencia: Para materiales como el vidrio, el acrílico y superficies muy reflectantes como el acero inoxidable, después de colocar el accesorio rotativo y el material sobre la placa base de la xTool F2 Ultra UV, debes aplicar cinta de carrocero en el punto más alto del material (donde incide el haz láser). De lo contrario, no será posible enfocar el láser ni medir la distancia.

3. Selecciona el modo de procesado y el nombre del material

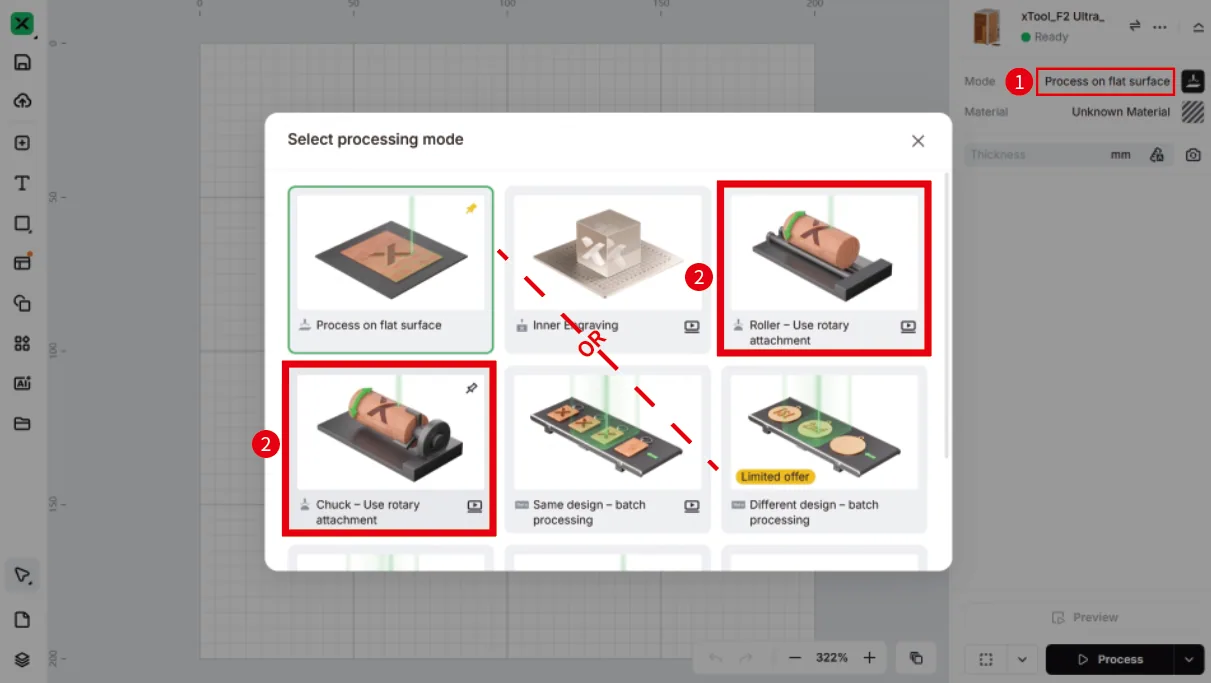

(1) En la esquina superior derecha de xTool Studio, haz clic en el nombre del modo de procesado actual y selecciona el modo de procesado que usas para el accesorio rotativo.

• Si usas el modo Rodillo, selecciona Rodillo – Usar accesorio rotativo.
• Si usas el modo Plato, selecciona Plato – Usar accesorio rotativo.

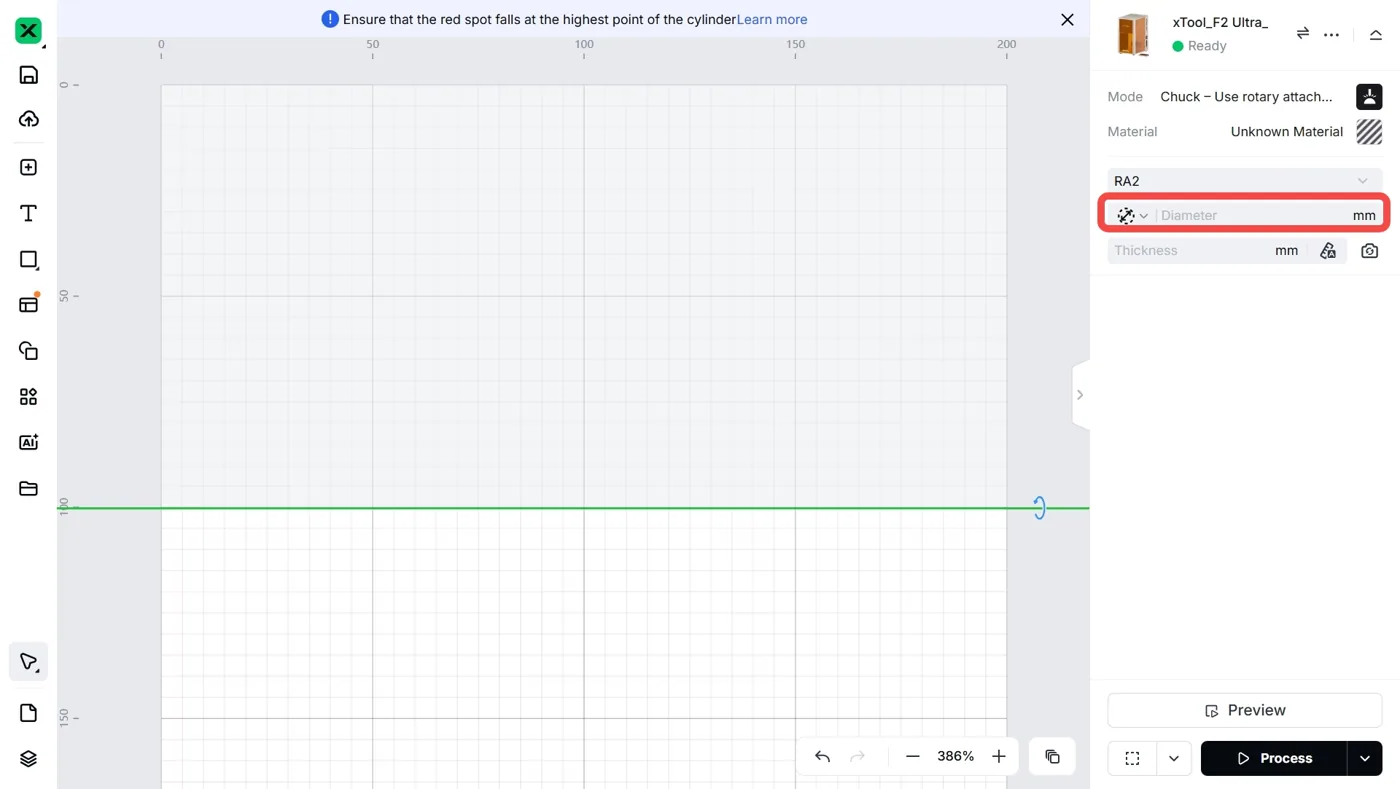

(2) Introduce el Perímetro o el Diámetro del material.

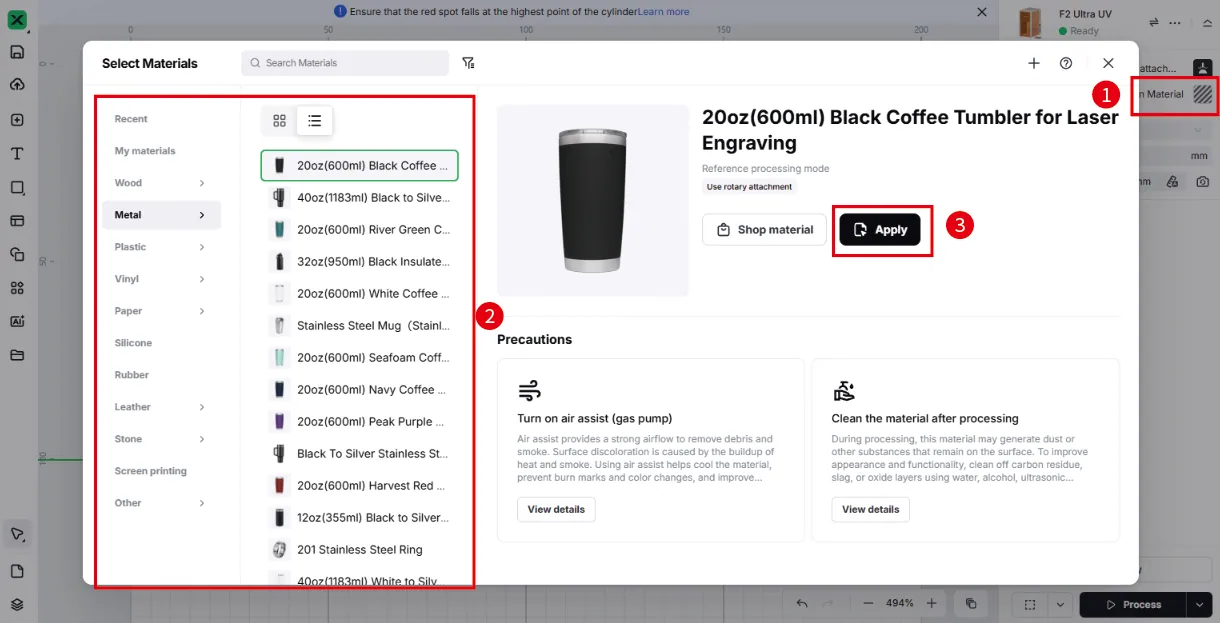

(3) En la esquina superior derecha, haz clic en Material desconocido, selecciona el nombre de tu material y haz clic en Aplicar.

Nota:

Si no encuentras tu material en la lista, puedes dejarlo como Material desconocido y configurar los parámetros manualmente en los pasos posteriores.

Si seleccionas un material de la lista, el software configurará automáticamente los parámetros para el procesado láser. Los ajustes por defecto se aplican a los materiales de xTool. Puedes modificar los ajustes según tus necesidades.

4. Realiza el enfoque del láser

(1) Comprueba si los puntos de luz rojo y azul están ambos en la parte superior del material. Si no es así, sigue los pasos de “Conecta el accesorio rotativo a la xTool F2 Ultra UV” para reajustar la posición del accesorio rotativo.

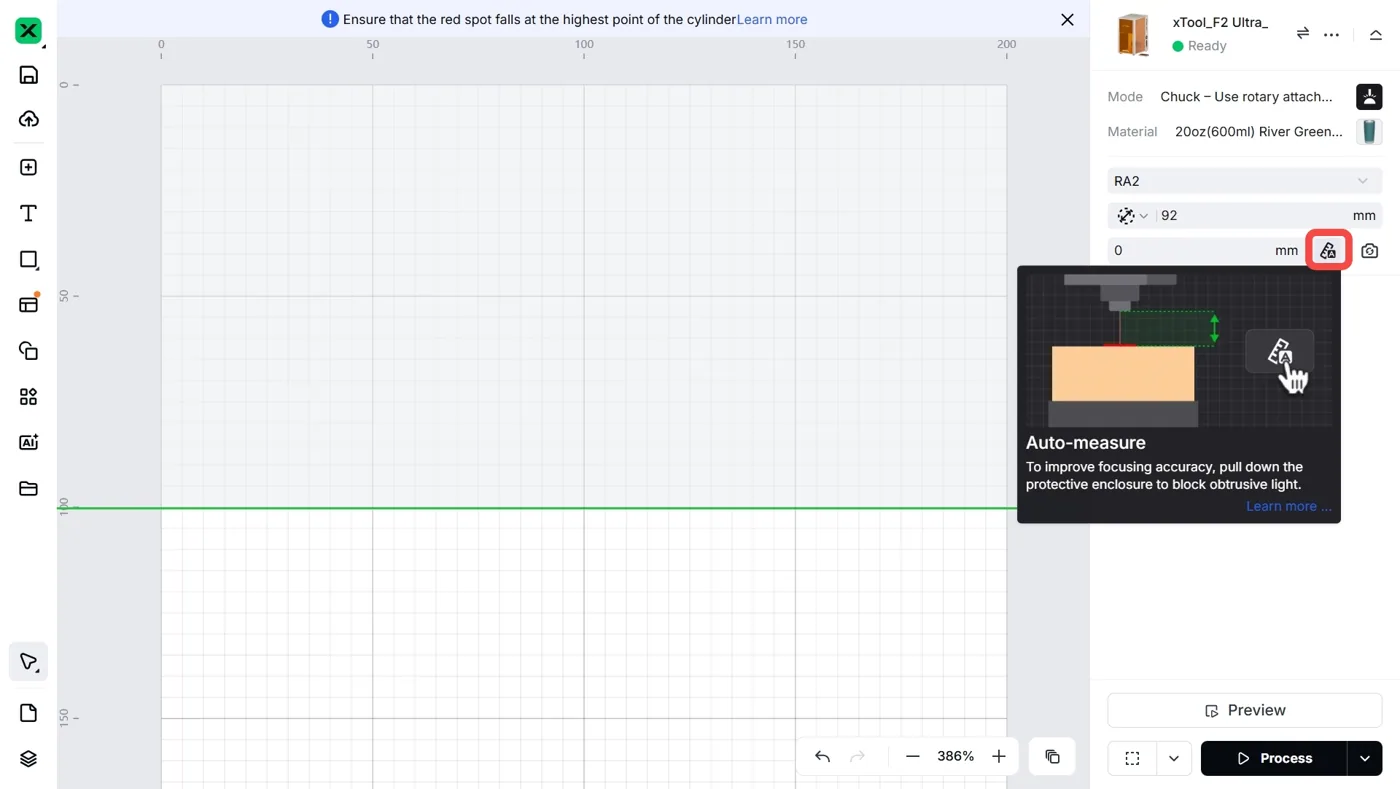

(2) Haz clic en el icono Medición automática. La máquina realiza el enfoque automático.

En el material, los puntos de luz rojo y azul se superponen.

5. Captura el fondo y diseña los objetos a procesar

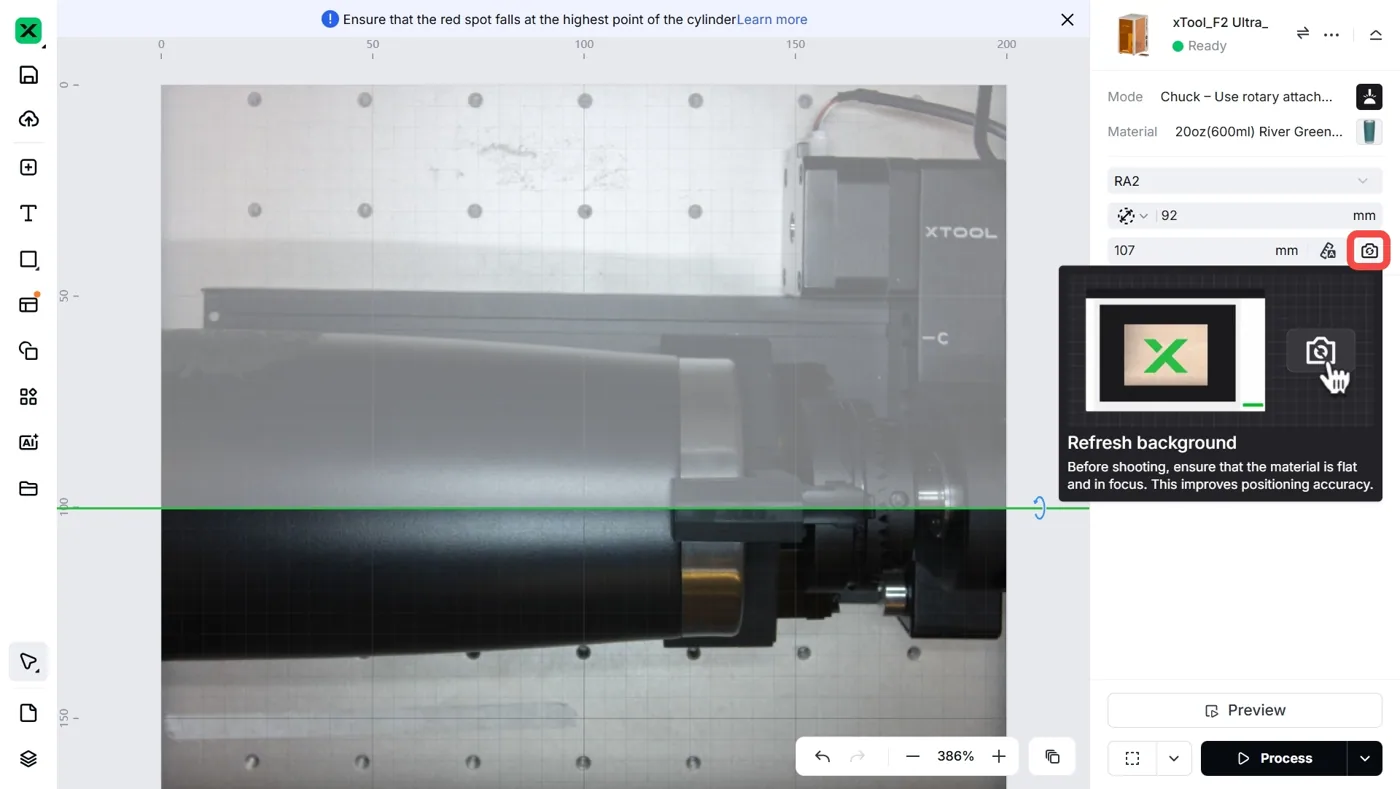

(1) En la esquina superior derecha de xTool Studio, haz clic en el icono Actualizar fondo.

Nota: xTool Studio hace una foto del área de procesado de la xTool F2 Ultra UV y la usa como fondo del lienzo. Puedes posicionar los objetos a procesar según el fondo.

Nota: Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.

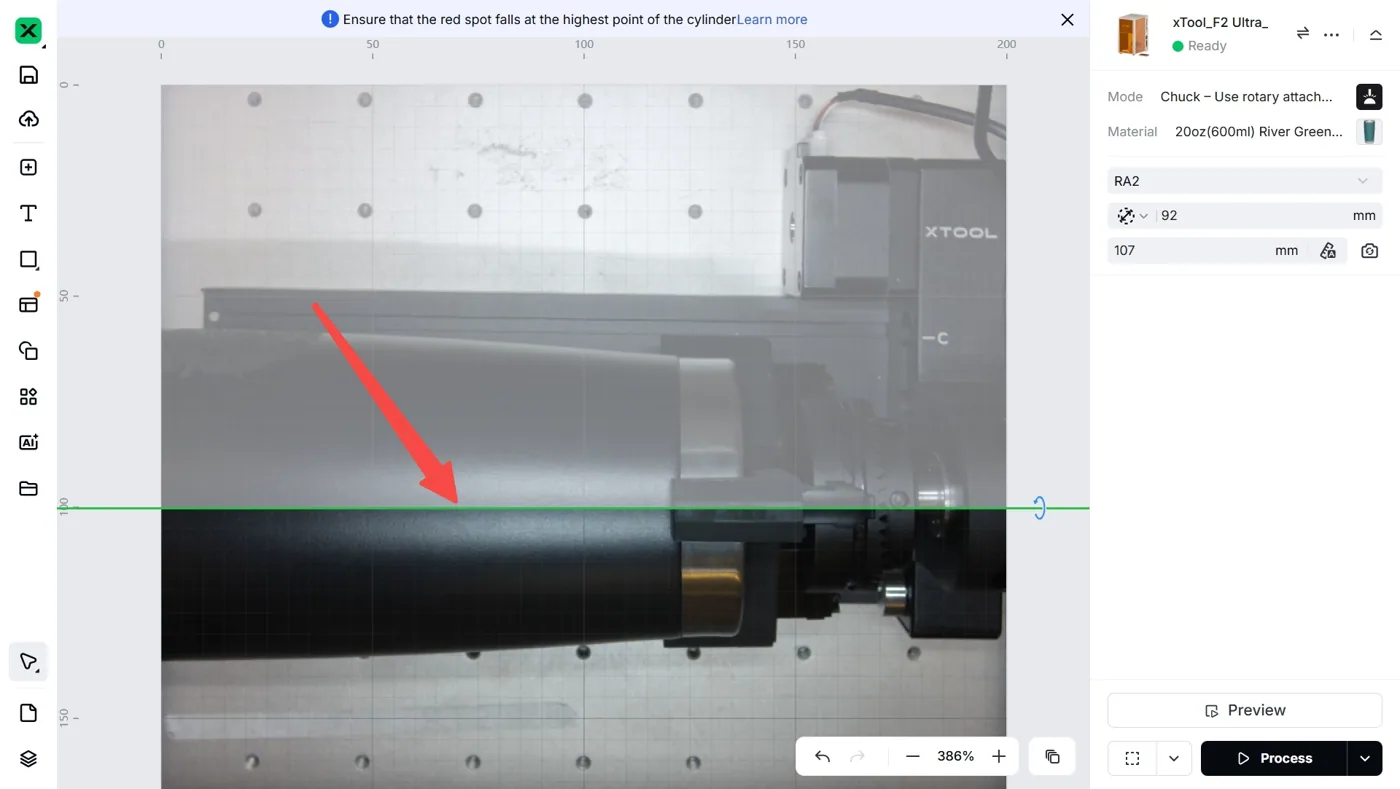

(2) Arrastra la línea verde para que cruce el centro del material y los puntos azul y rojo.

Nota: La línea verde indica dónde comienza el procesado láser.

(3) Diseña los objetos a procesar en el lienzo, por debajo de la línea verde.

Puedes usar las herramientas situadas a la izquierda del lienzo para importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.

Nota: La zona gris por encima de la línea verde es un área de no procesado. No coloques objetos a procesar en esta zona, o los objetos no podrán procesarse.

(4) Selecciona los objetos para editarlos con más detalle mediante las herramientas de la barra superior.

Nota: Para más información sobre cómo usar xTool Studio para diseñar objetos, consulta el Centro de aprendizaje del software.

6. Configura los parámetros y la trayectoria de procesado

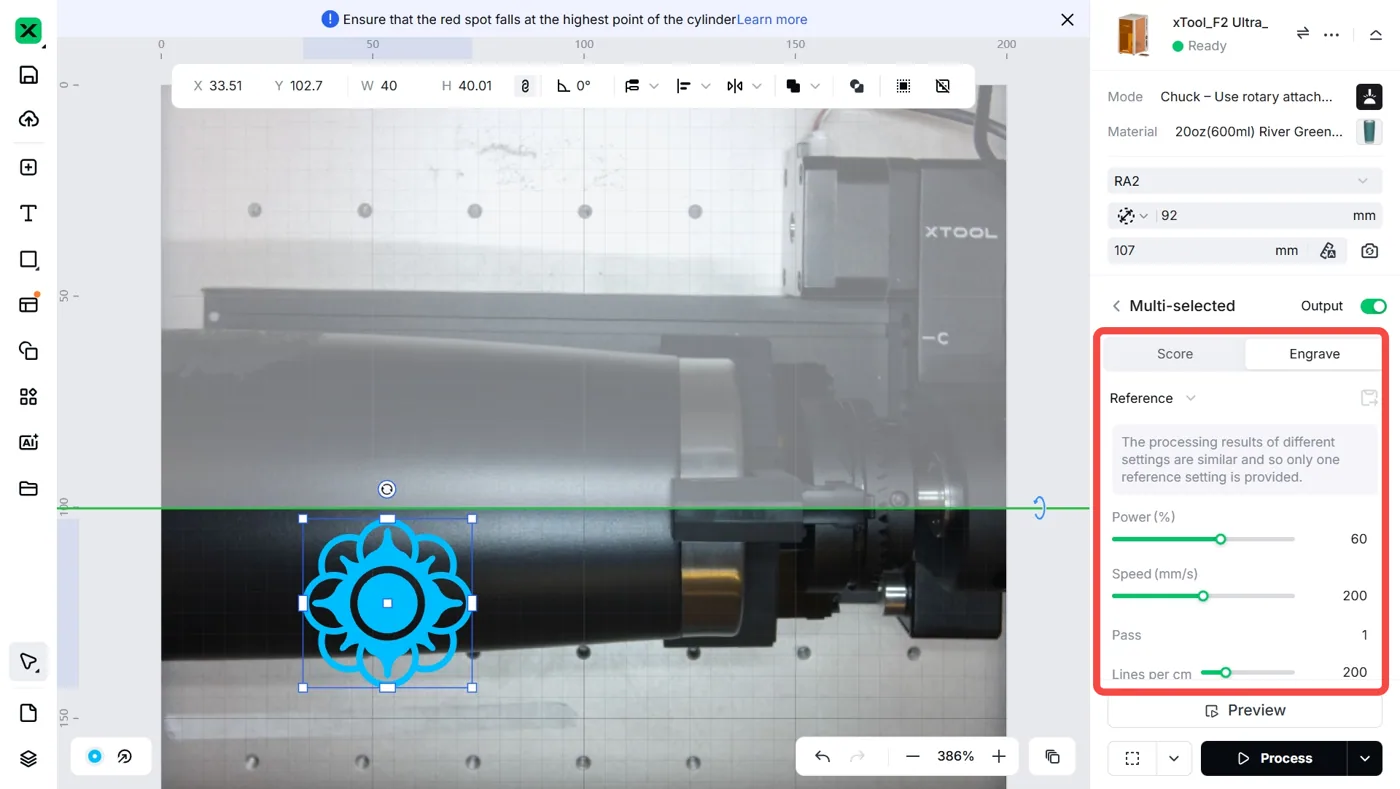

(1) Selecciona objetos en el lienzo. En la parte derecha de xTool Studio, configura los parámetros de los objetos seleccionados.

Nota:

1. Debes configurar los parámetros de cada objeto. Un objeto que se pase por alto podría no procesarse.

2. Los parámetros que se pueden configurar para los objetos de mapa de bits y los objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.

3. Para más información sobre los parámetros de procesado, consulta Parámetros de procesado de la xTool F2 Ultra UV (matriz de pruebas).

(2) En la esquina inferior derecha de xTool Studio, haz clic en el icono para configurar la trayectoria de procesado.

Evitar humo: Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para el marcado en materiales como la madera y el cartón ondulado, que generan mucho humo. De lo contrario, el humo denso podría bloquear los haces láser e interferir en el procesado.

Trayectoria de procesado:

• Planificación automática: xTool Studio planifica automáticamente la trayectoria de procesado mediante algoritmos inteligentes.
• Por capa: xTool Studio planifica la trayectoria de procesado según la jerarquía de capas.

7. Previsualiza el área de procesado

• Puedes previsualizar el área de procesado sobre el material haciendo clic en el botón Vista previa .

• También puedes previsualizar el área de procesado sobre el material mediante el encuadre (framing). El encuadre consiste en que el láser recorre el área de procesado sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono situado junto al botón de encuadre para configurar los ajustes de encuadre.

(2) Haz clic en el botón de encuadre del software. Los haces láser recorrerán el área de procesado sobre el material.

Nota: Si el área de procesado no es la ideal, ajusta las posiciones de los objetos en el software y el área recorrida sobre el material cambiará en consecuencia en tiempo real.

Para detener el encuadre, vuelve a hacer clic en el botón de encuadre.

8. Inicia el procesado

(1) En la esquina inferior derecha del software, haz clic en Procesar.

(2) Sigue las indicaciones de la derecha para comprobar si tu F2 Ultra UV y el accesorio rotativo están listos.

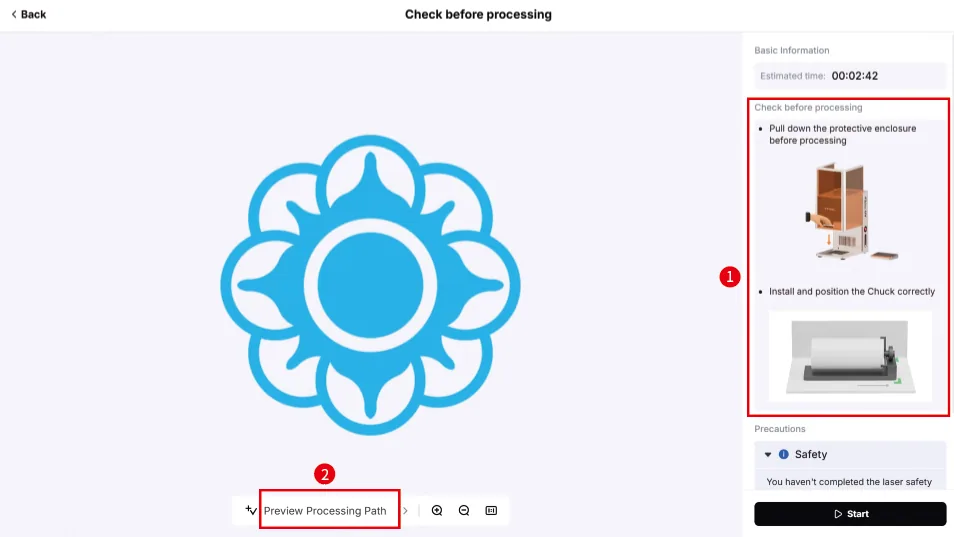

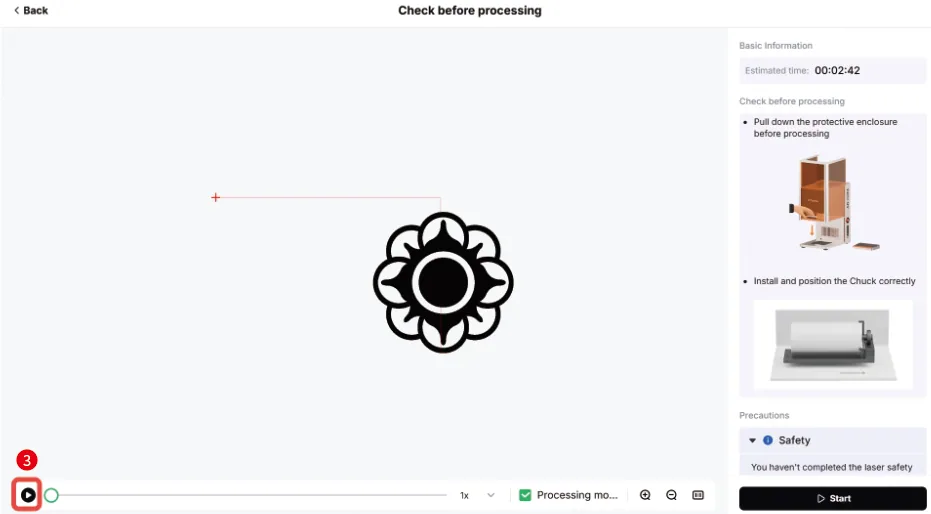

En la parte inferior, haz clic en Previsualizar trayectoria de procesado y luego en el icono para comprobar la trayectoria de procesado.

(3) Ponte unas gafas de protección capaces de bloquear los haces láser de longitudes de onda de 355 ± 5 nm.

Nota: Si compras las gafas de protección en nuestra web, asegúrate de seleccionar este modelo concreto.

Nota:

Cuando la xTool F2 Ultra UV se usa con el accesorio rotativo, su carcasa protectora podría no quedar totalmente cerrada. Por tu seguridad, se recomienda llevar gafas de protección durante el procesado.

Las gafas de protección no se incluyen con la xTool F2 Ultra UV ni con el accesorio rotativo. Cómpralas por separado.

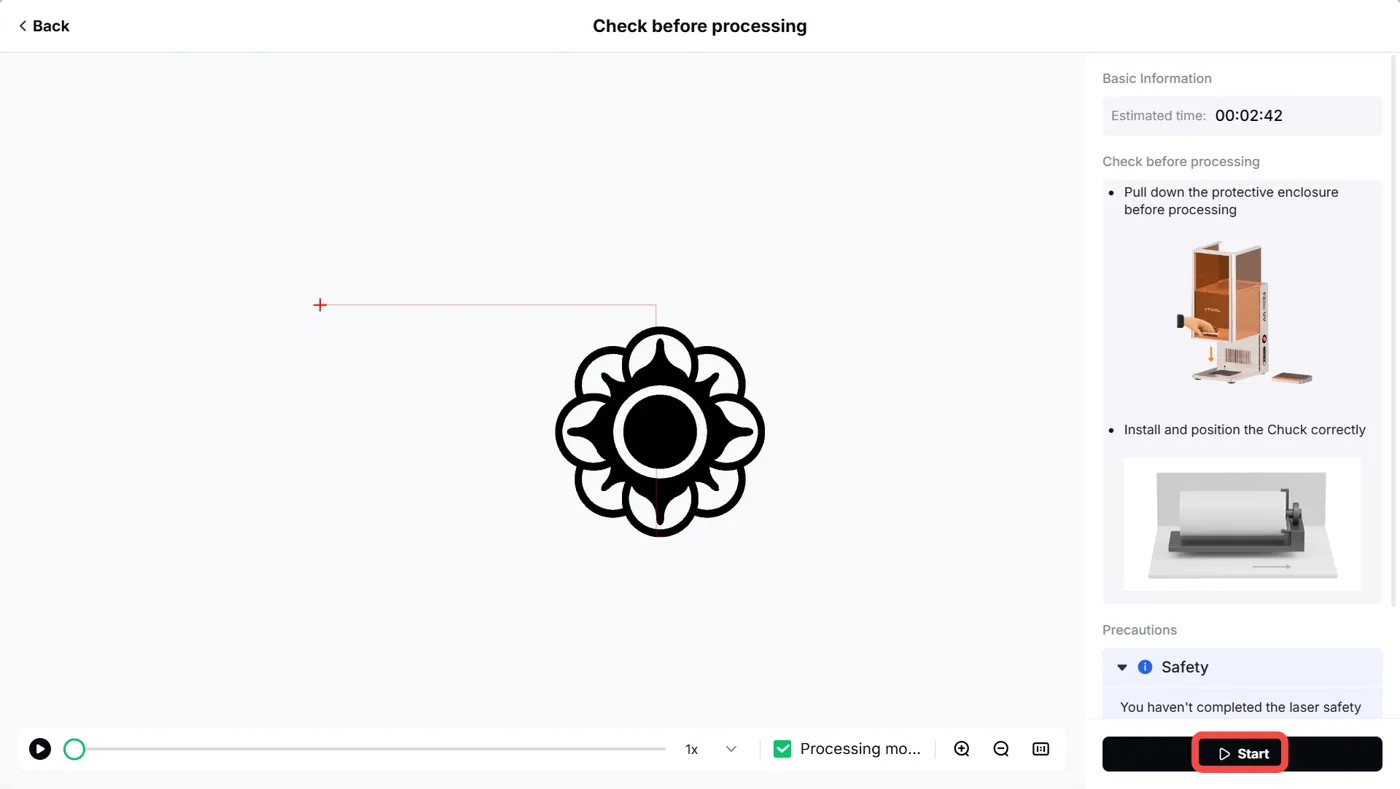

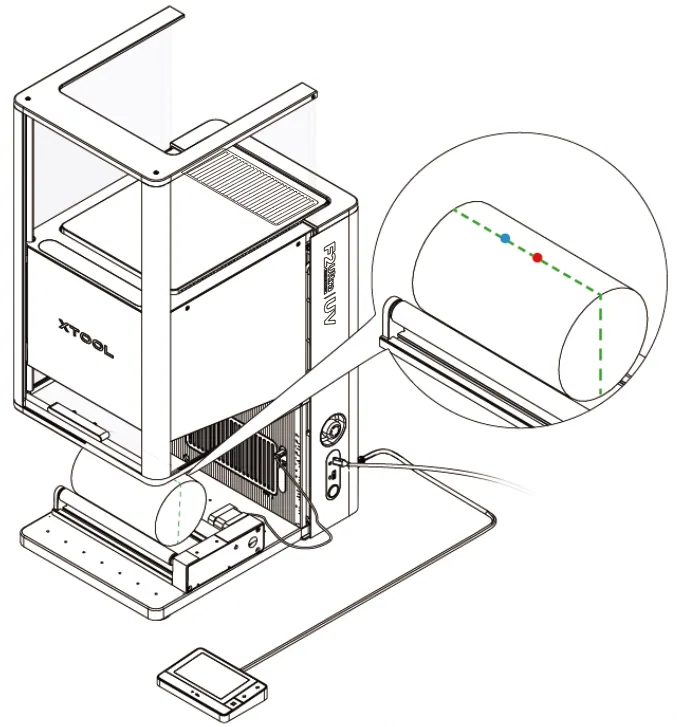

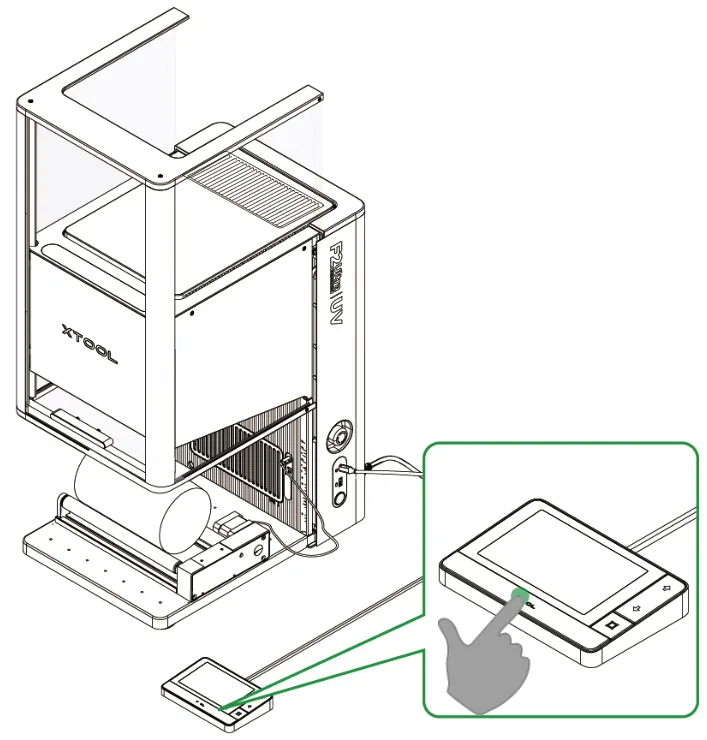

(4) En la esquina inferior derecha del software, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón Start/Stop de XTOOL en el controlador con pantalla táctil para iniciar el procesado.
