1. Conecta la cinta transportadora a la xTool F2 Ultra UV

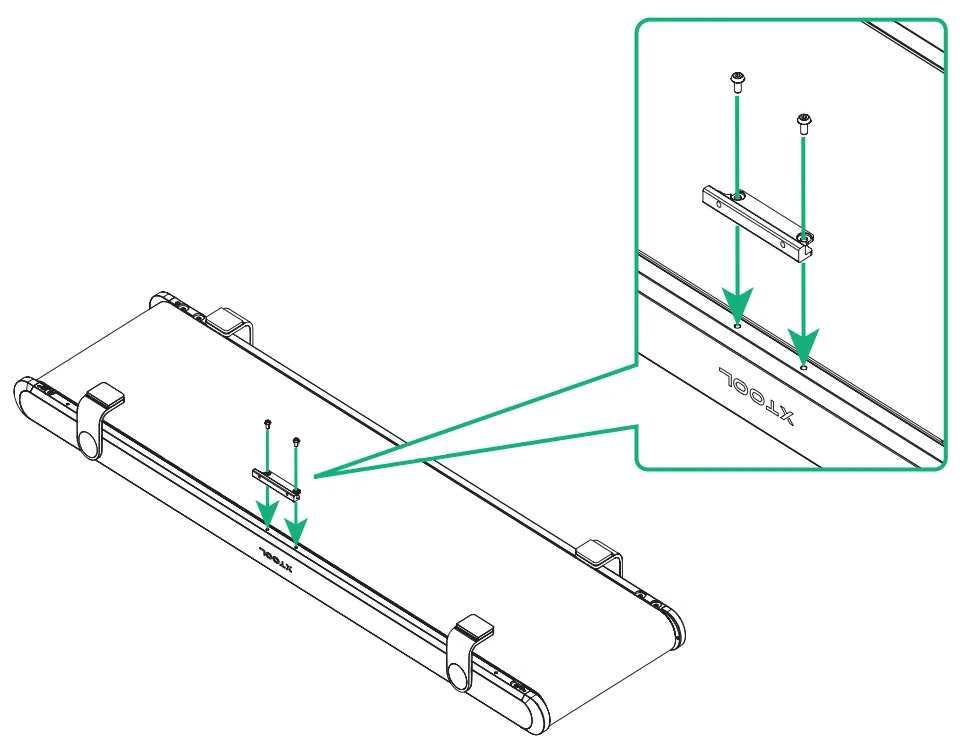

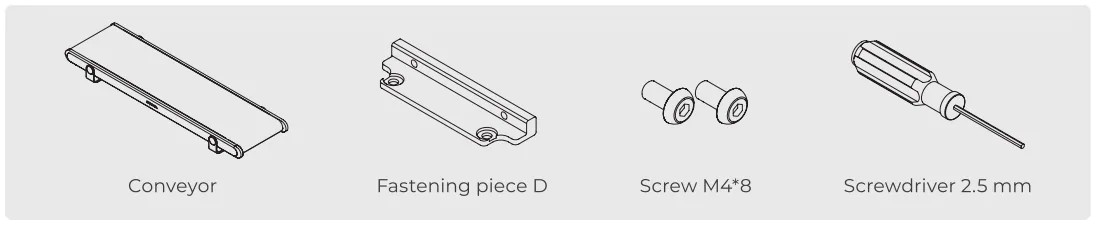

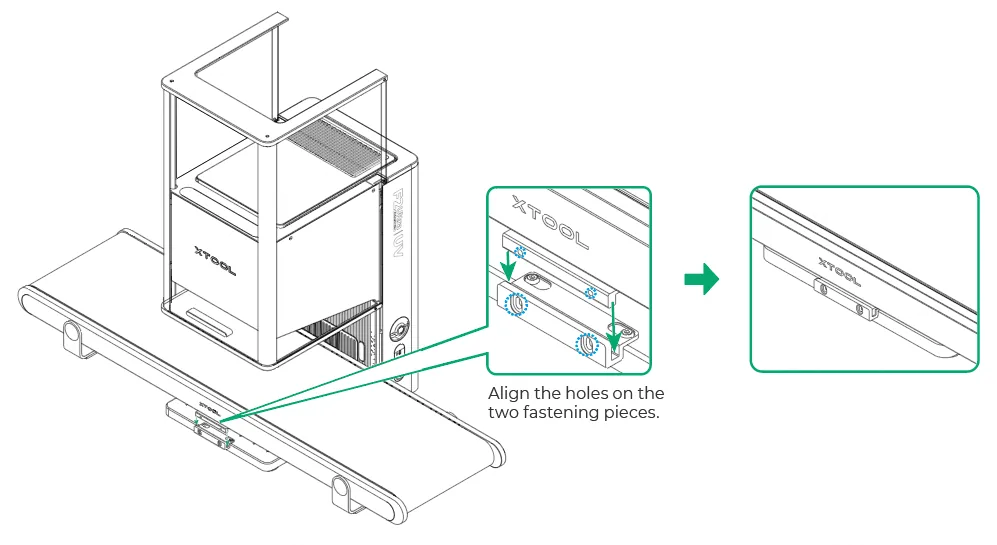

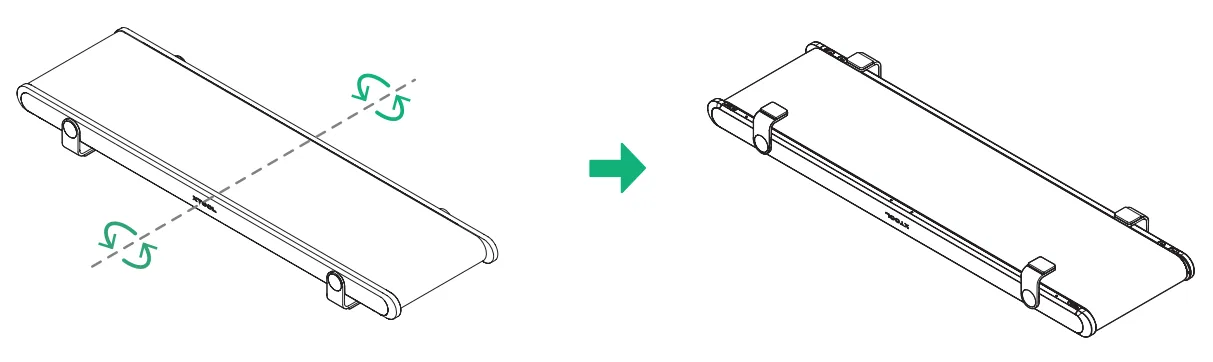

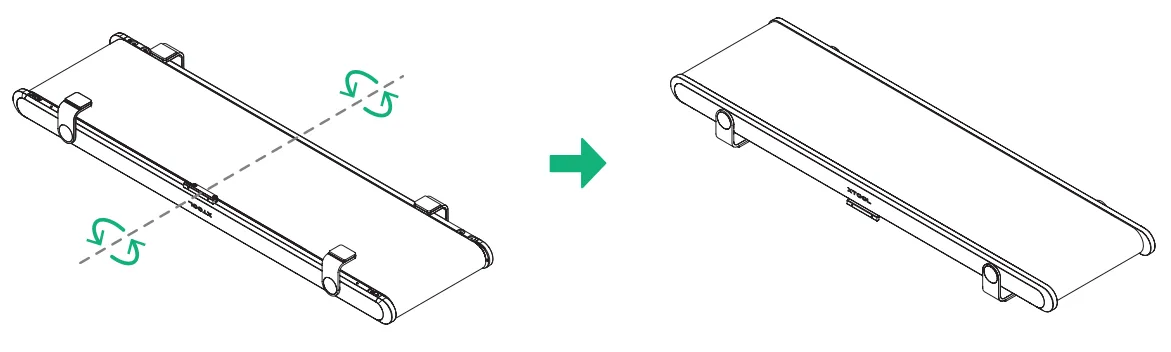

(1) Instala la pieza de fijación D en la cinta transportadora

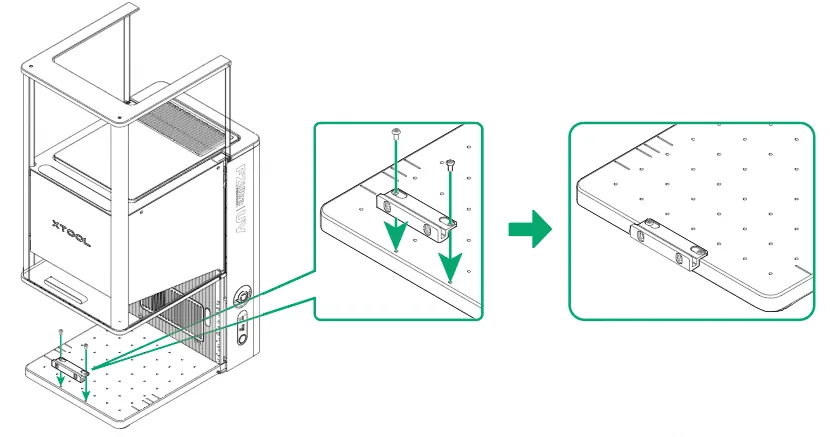

(2) Instala la pieza de fijación C en la xTool F2 Ultra UV

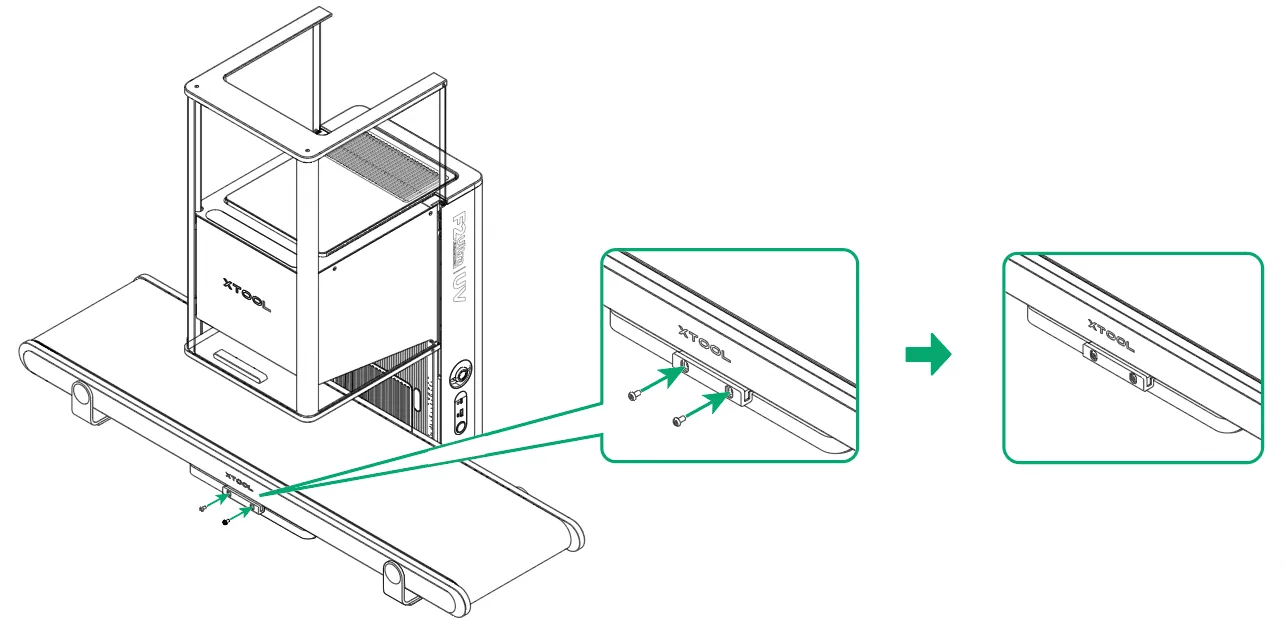

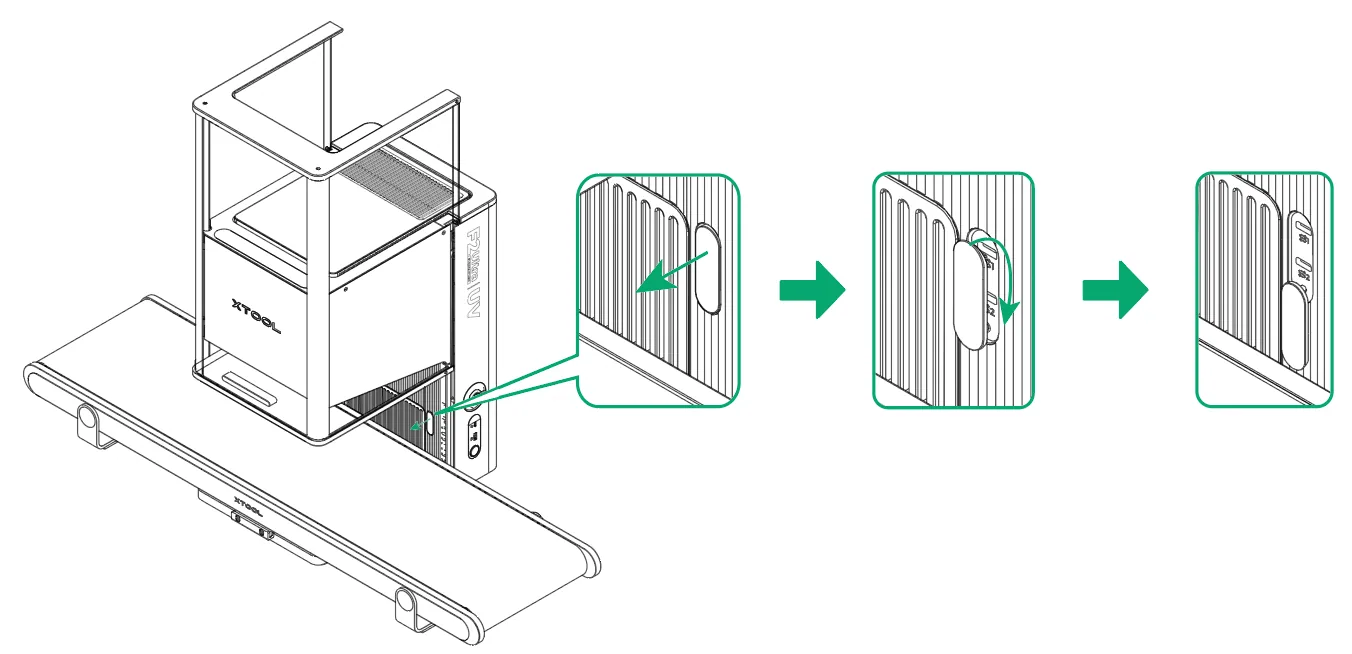

(3) Fija la cinta transportadora en la xTool F2 Ultra UV

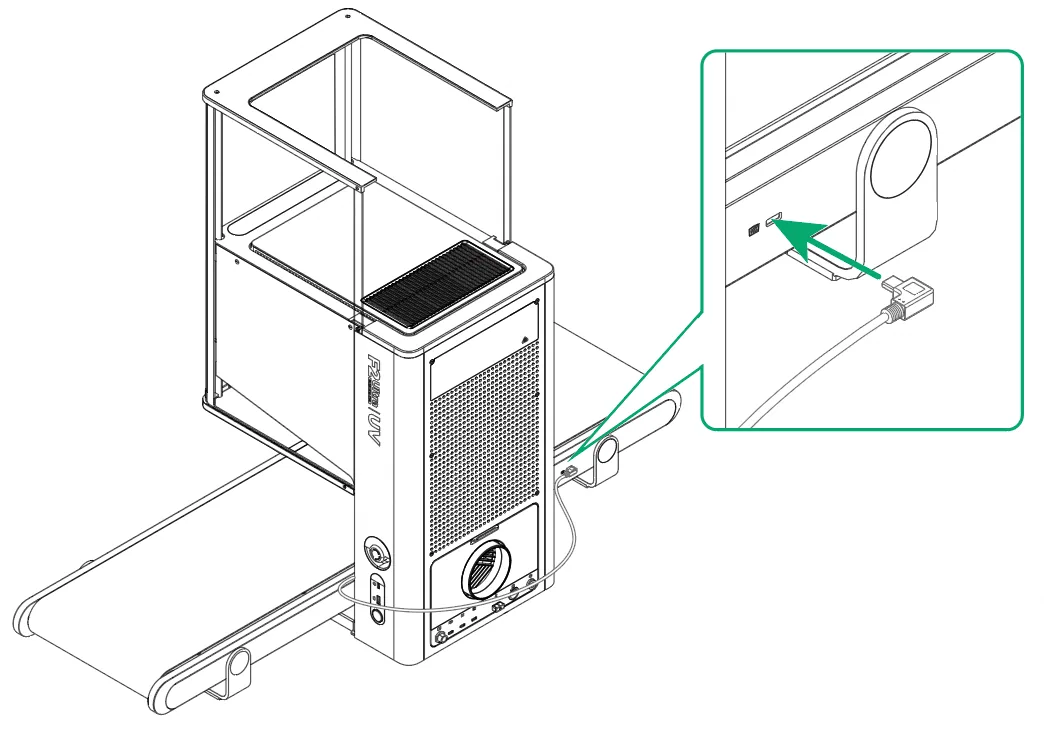

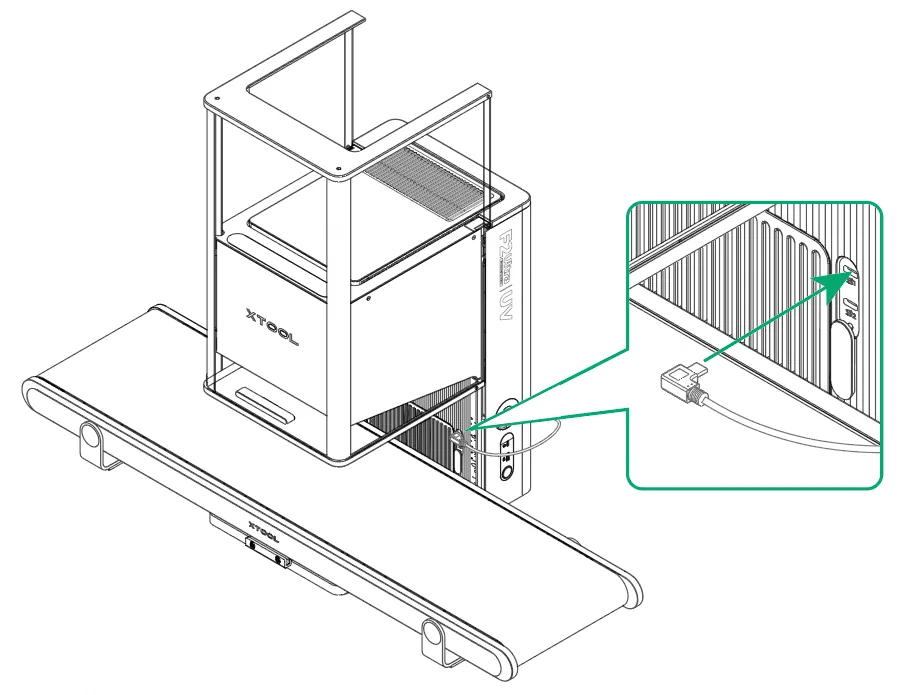

(4) Conecta la cinta transportadora a la xTool F2 Ultra UV con el cable de conexión

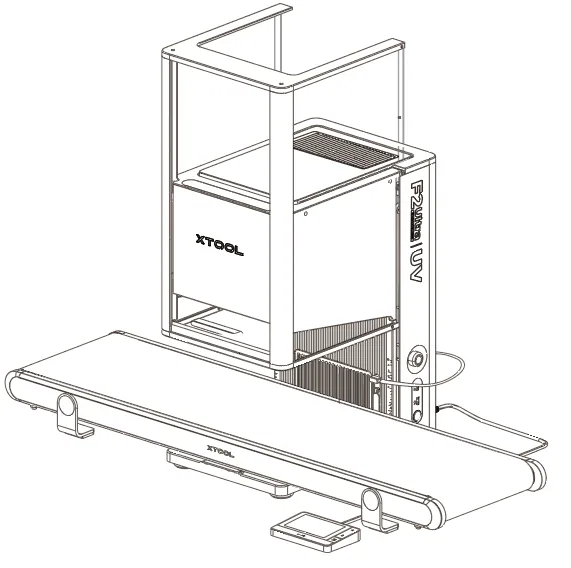

2. Conecta el controlador con pantalla táctil a la xTool F2 Ultra UV

3. Conecta la xTool F2 Ultra UV en xTool Studio

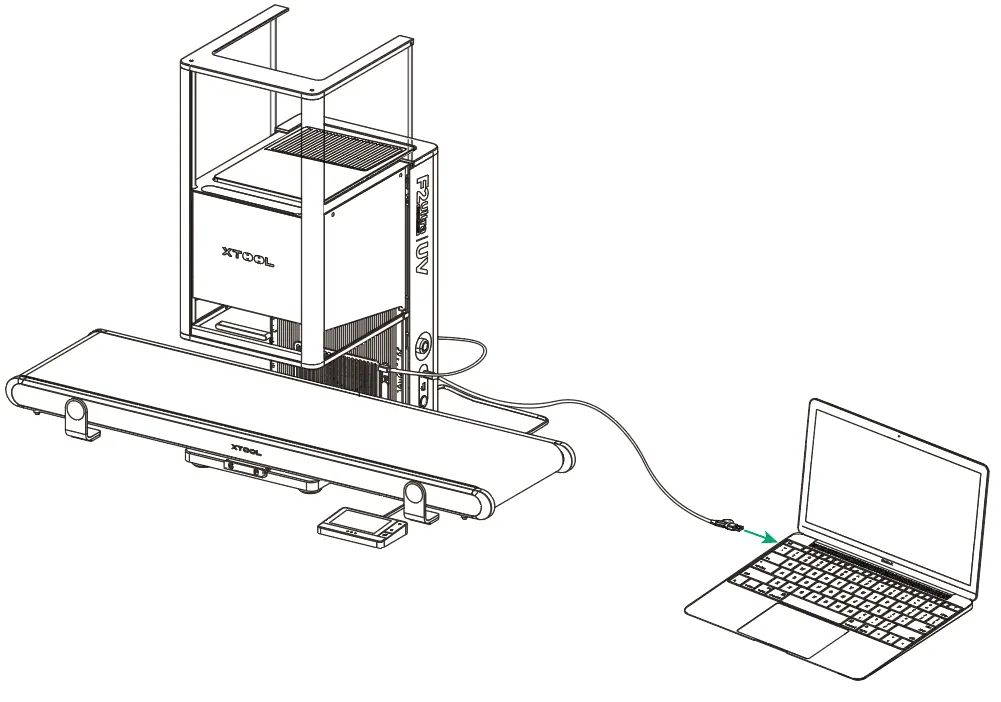

(1) Usa el cable USB para conectar la xTool F2 Ultra a tu ordenador.

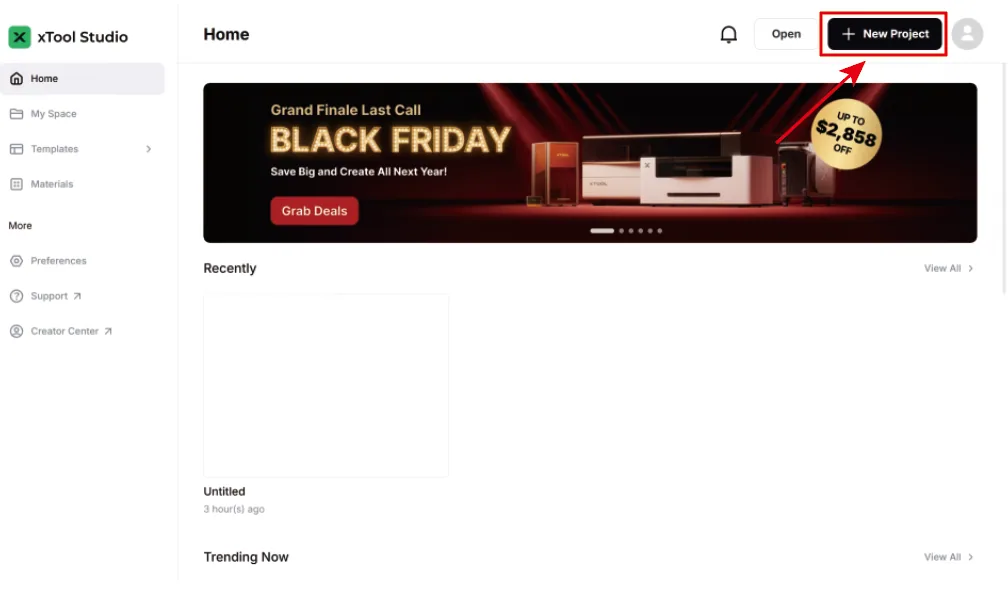

(2) Abre xTool Studio en tu ordenador. En la esquina superior derecha de xTool Studio, haz clic en + Nuevo proyecto.

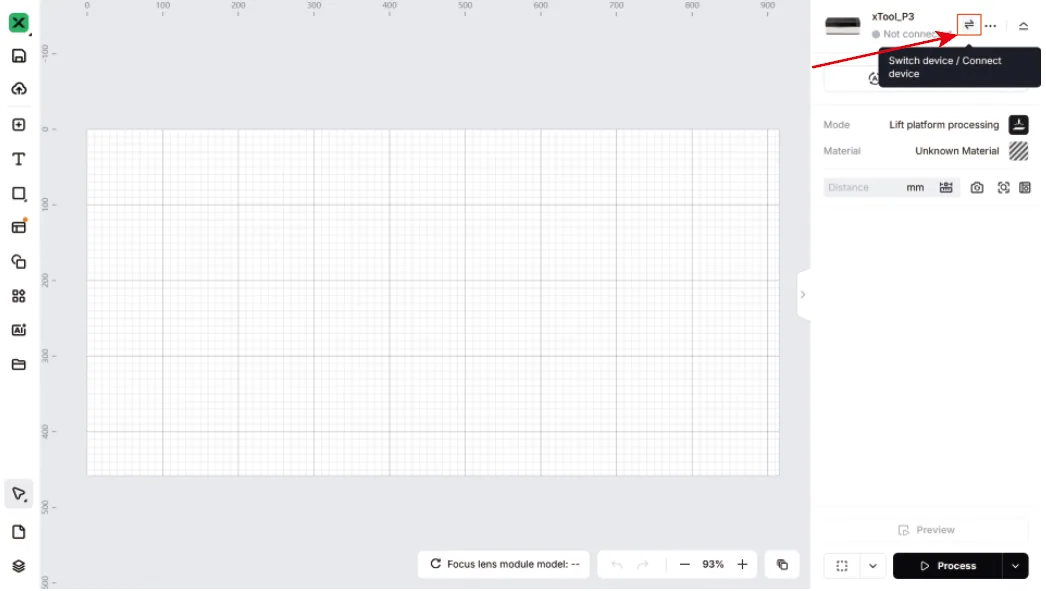

(3) En la esquina superior derecha de la página de edición del proyecto, haz clic en para conectar o cambiar de dispositivo.

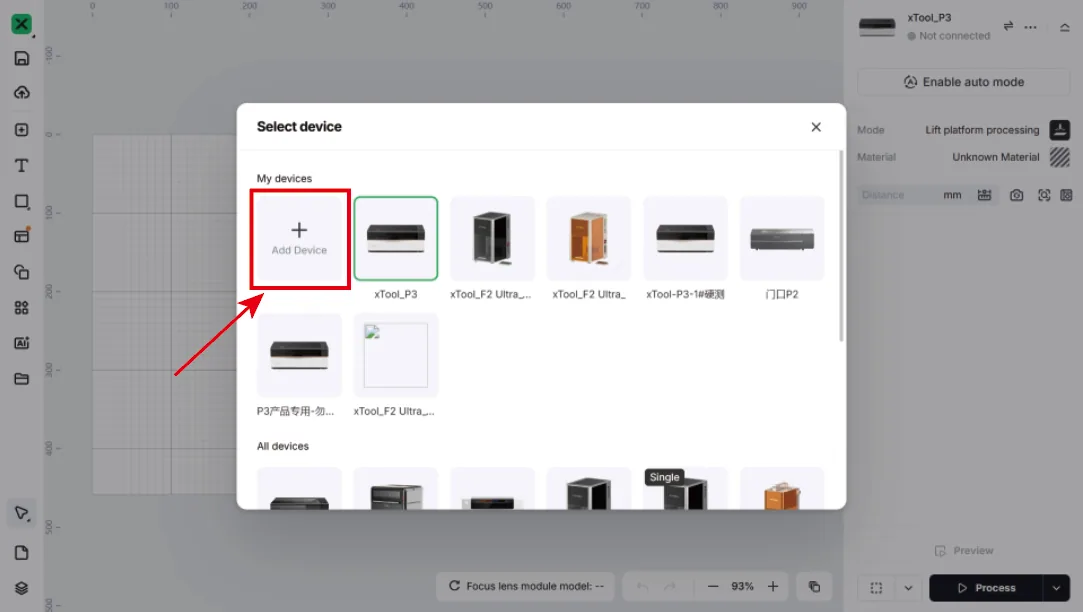

(4) En la ventana emergente, haz clic en + Añadir dispositivo.

(5) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

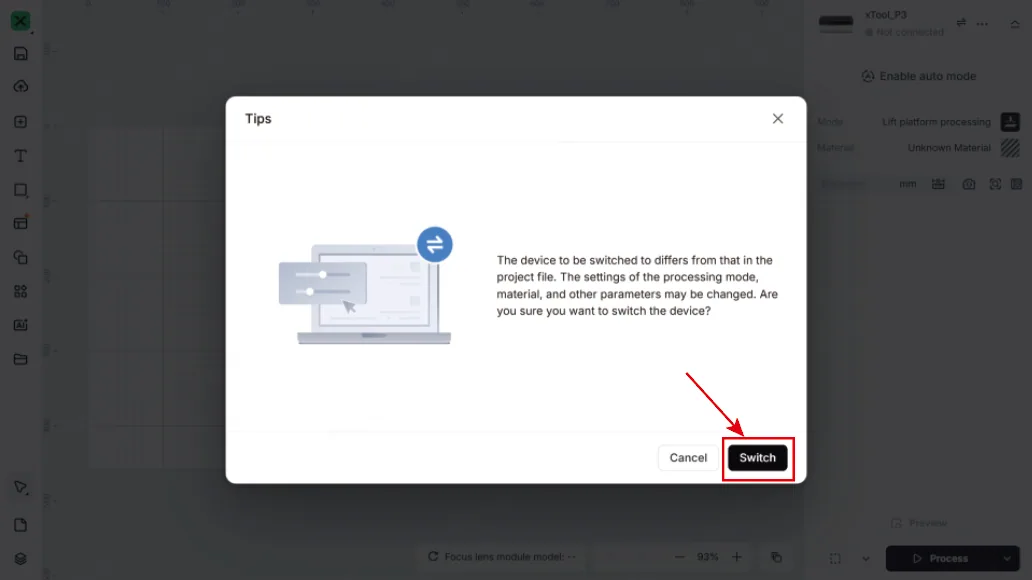

(6) Si necesitas cambiar de dispositivo, haz clic en Cambiar en la ventana emergente.

4. Asegúrate de que la lente de campo de la xTool F2 Ultra UV sea la lente de grabado en superficie

Comprueba si la lente de campo de la xTool F2 Ultra UV es la lente de grabado en superficie. Si está instalada la lente de grabado interno, retírala y sustitúyela por la lente de grabado en superficie. De lo contrario, la xTool F2 Ultra UV no podrá procesar materiales cuando se use con la cinta transportadora.

Procesa un material grande

1. Selecciona el modo de procesado y el nombre del material

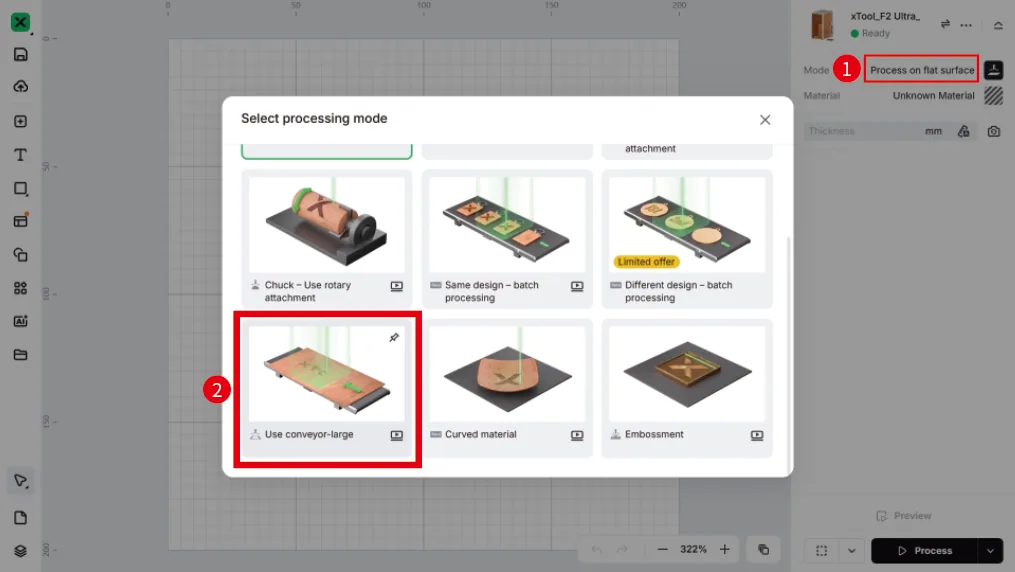

(1) En la esquina superior derecha, haz clic en el nombre del modo de procesado actual y selecciona Usar cinta transportadora-grande como modo de procesado.

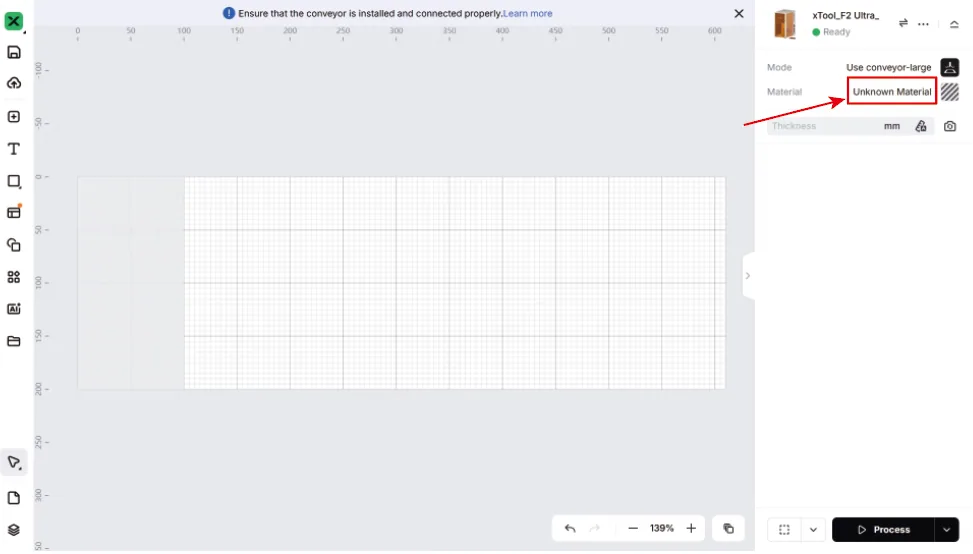

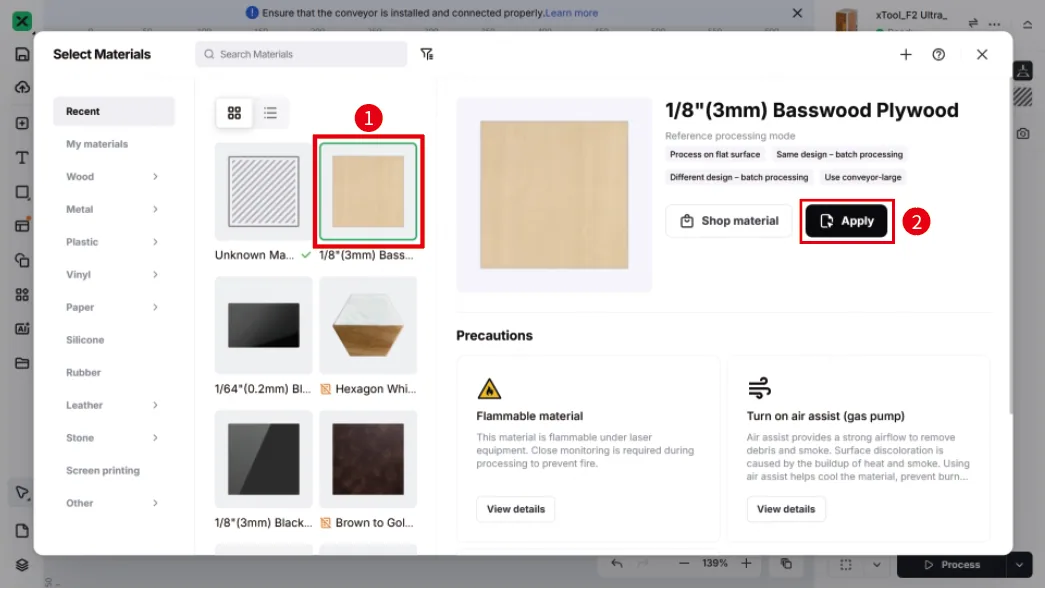

(2) En la esquina superior derecha, haz clic en Material desconocido, selecciona el nombre de tu material y haz clic en Aplicar.

Nota: Si no encuentras el nombre de tu material, puedes seleccionar material desconocido. Asegúrate de que los materiales estén libres de humedad o contaminación, ya que pueden afectar mucho a los resultados del procesado.

2. Coloca el material y realiza el enfoque del láser

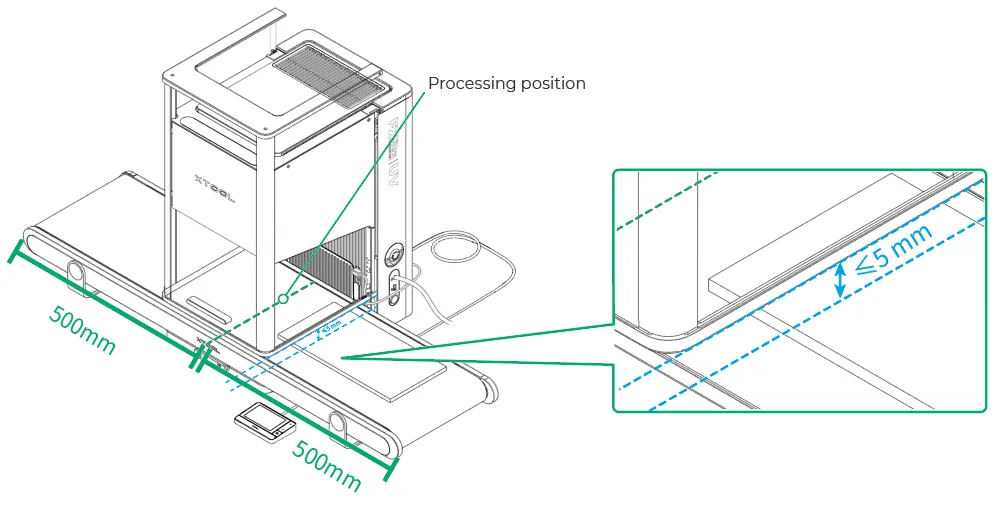

(1) Coloca el material en el lado derecho de la cinta transportadora y baja la carcasa protectora hasta que quede a no más de 5 mm por encima del material antes de procesar.

Nota: No uses materiales finos permeables a la luz (como papel o tela) en la cinta transportadora. Los haces láser que incidan sobre la cinta la dañarán.

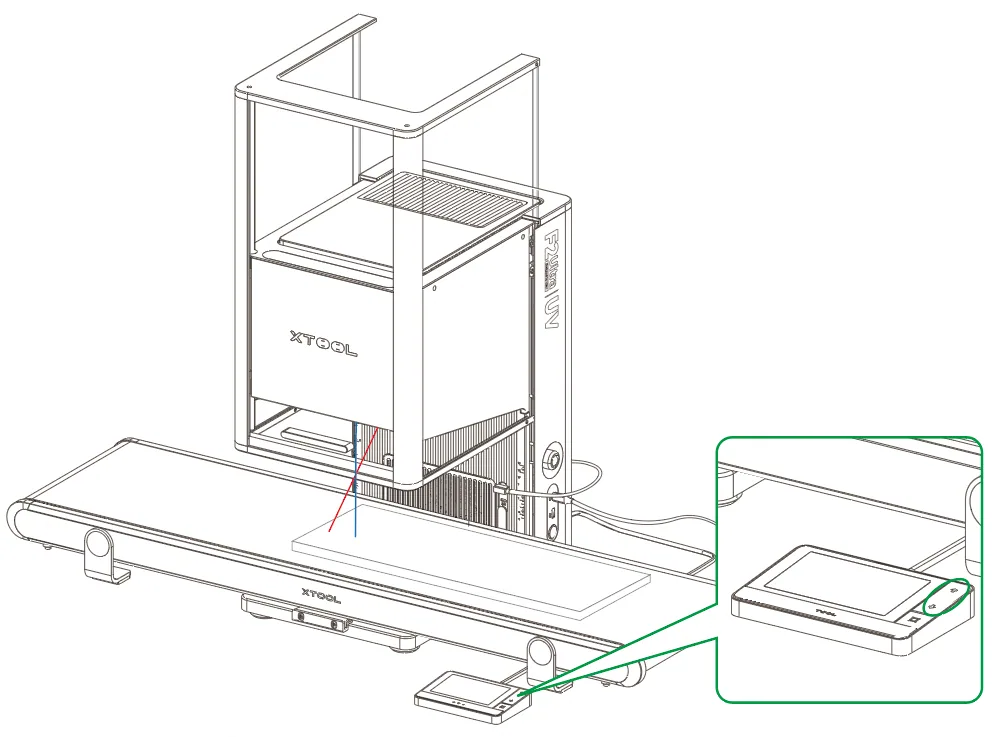

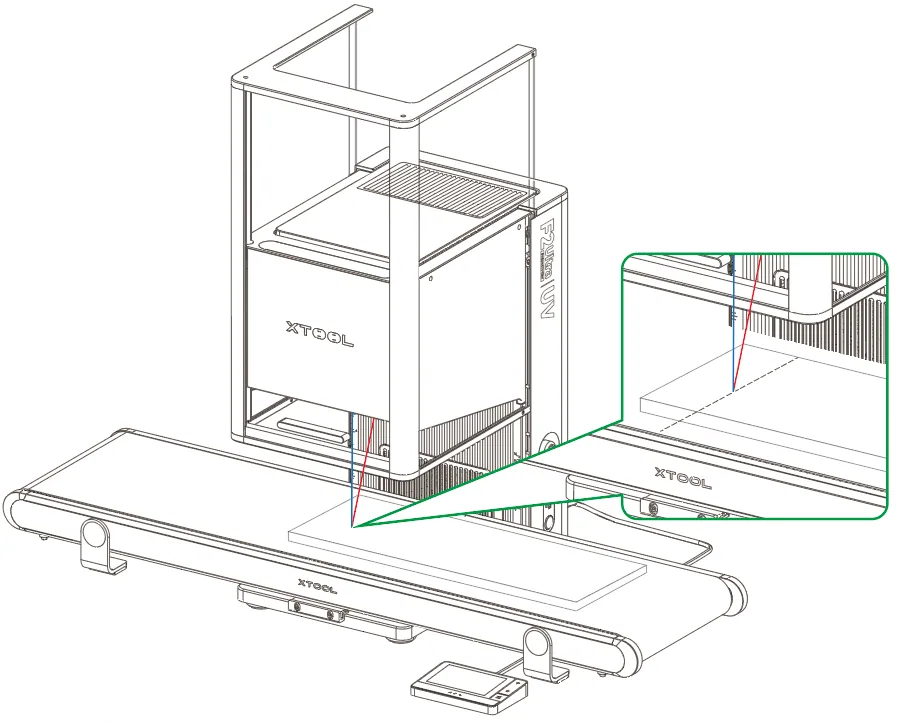

(2) Mantén pulsado el botón Subir/Bajar del módulo láser en el controlador con pantalla táctil para subir o bajar el módulo láser. Cuando los puntos de luz rojo y azul se superponen, el enfoque se ha ajustado correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz rojo se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz rojo se desplaza hacia la derecha.

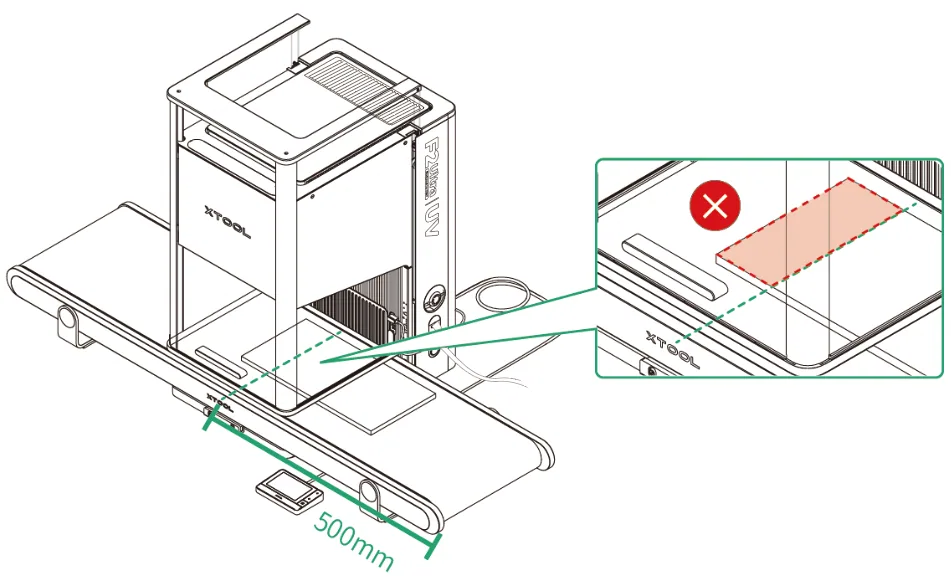

Nota: Al procesar materiales grandes, el dispositivo dirige los haces láser únicamente sobre la línea central de la cinta transportadora. A medida que el material se desplaza de derecha a izquierda, cualquier parte del material que quede a la izquierda de esta línea central no se procesará.

3. Captura el fondo y diseña los objetos a procesar

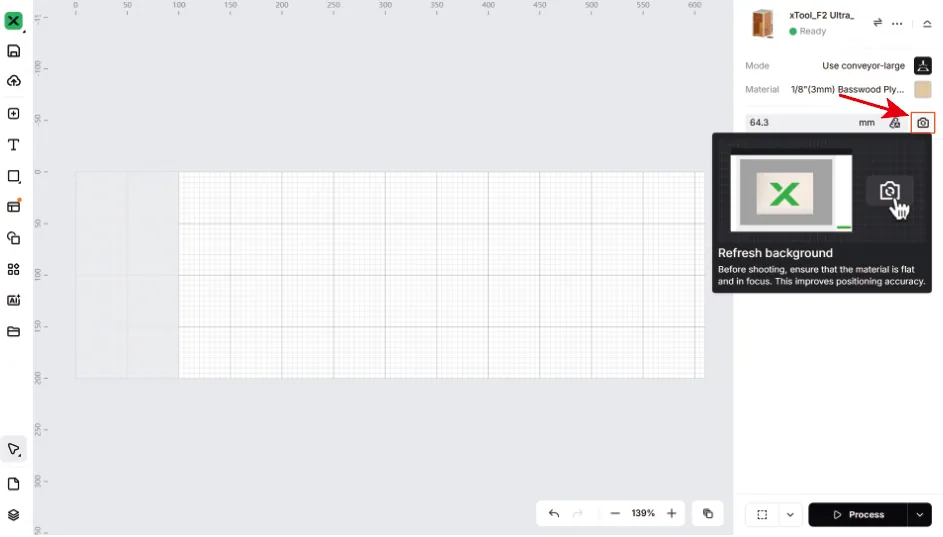

(1) En la esquina superior derecha de xTool Studio, haz clic en el icono Actualizar fondo .

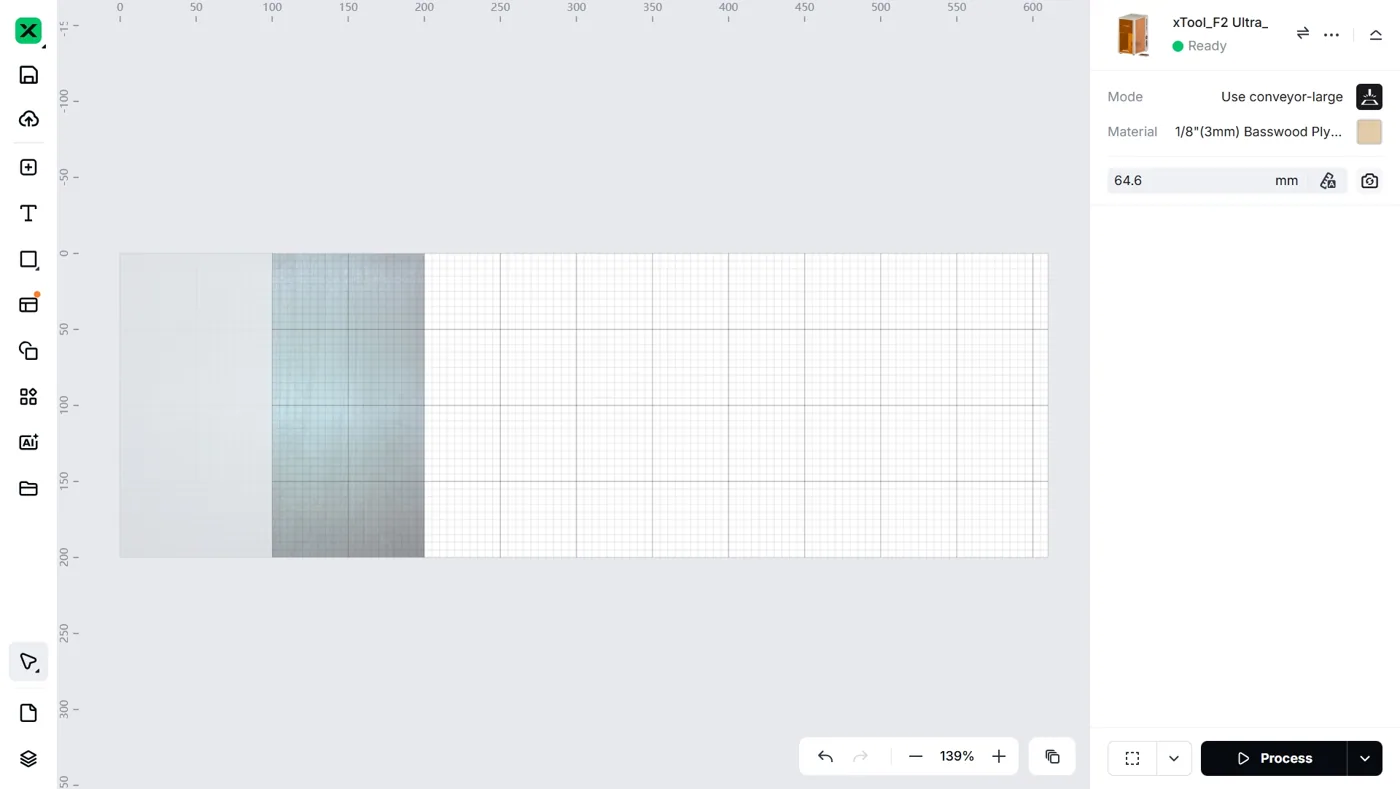

xTool Studio hace una foto del área de procesado de la xTool F2 Ultra UV e inserta la foto como fondo del lienzo. Puedes posicionar los objetos a procesar según el fondo.

Nota: Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.

(2) Usa las herramientas situadas a la izquierda del lienzo para crear objetos en el lienzo. Puedes importar imágenes, insertar formas, introducir texto, dibujar gráficos vectoriales, etc.

Nota: La zona gris del lado izquierdo del lienzo es un área de no procesado. No coloques objetos en esta zona, o los objetos no podrán procesarse.

(3) Selecciona los objetos para editarlos con más detalle mediante las herramientas de la parte superior del lienzo.

4. Configura los parámetros y la trayectoria de procesado

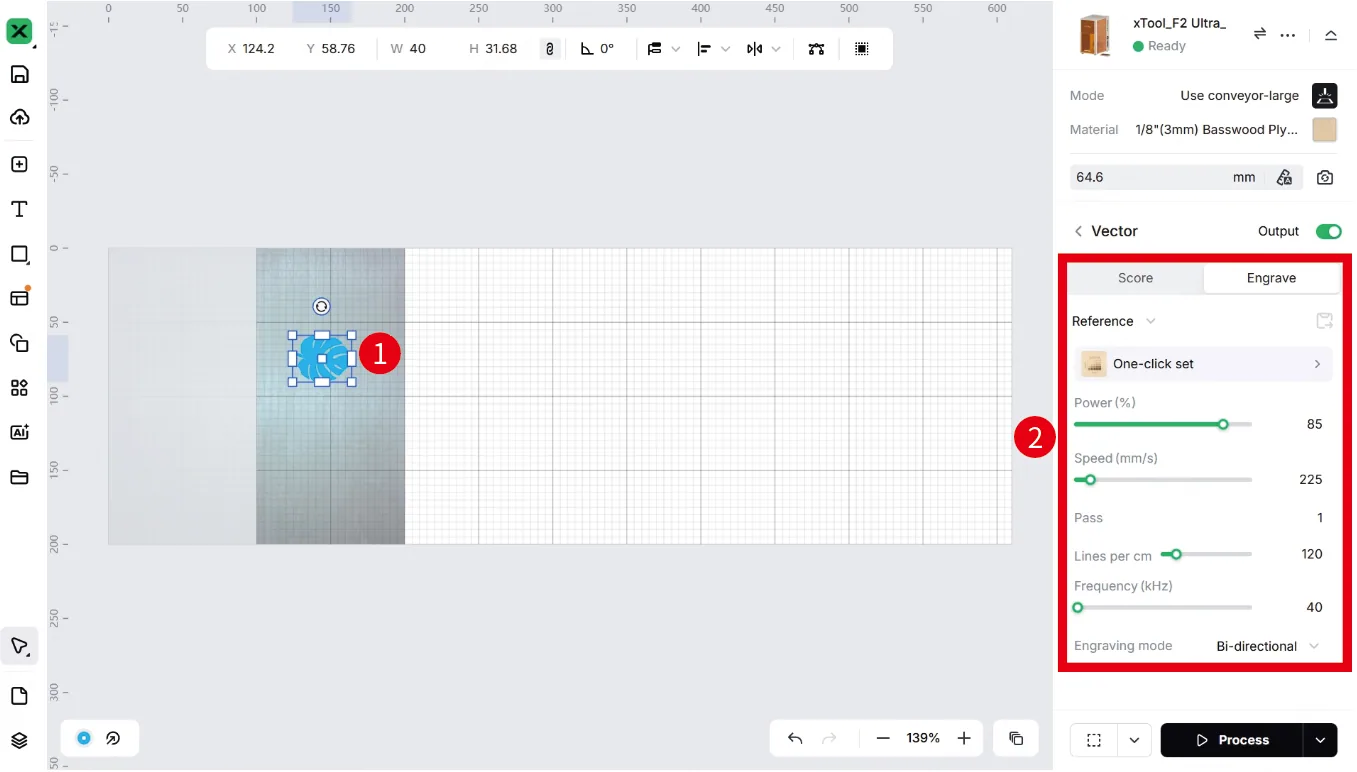

(1) Selecciona objetos en el lienzo. En la parte derecha de xTool Studio, configura los parámetros de los objetos seleccionados.

Nota:

Debes configurar los parámetros de cada objeto. Un objeto que se pase por alto podría no procesarse.

La cinta transportadora solo admite el grabado láser sobre el material.

(2) En la esquina inferior derecha de xTool Studio, haz clic en el icono para configurar la trayectoria de procesado.

Evitar humo: Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para el marcado en materiales como la madera y el cartón ondulado, que generan mucho humo. De lo contrario, el humo denso podría bloquear los haces láser e interferir en el procesado.

5. Previsualiza el área de procesado

Puedes previsualizar el área de procesado sobre el material mediante el encuadre (framing). El encuadre consiste en que los puntos del láser recorren el borde de los objetos a procesar sobre el material. Sigue estos pasos para iniciar el encuadre.

(1) En la esquina inferior derecha de xTool Studio, haz clic en el icono situado junto al icono Encuadre .

(2) Haz clic en el icono Encuadre del software. Los puntos del láser recorrerán el contorno de los objetos a procesar sobre el material para que puedas previsualizar el área de procesado.

Para detener el encuadre, vuelve a hacer clic en el icono.

Nota: Si el área de procesado no es la ideal, puedes ajustar la posición del material o ajustar las posiciones de los objetos en el software.

6. Inicia el procesado

(1) En la esquina inferior derecha del software, haz clic en Procesar.

(2) Previsualiza el patrón y la trayectoria de procesado.

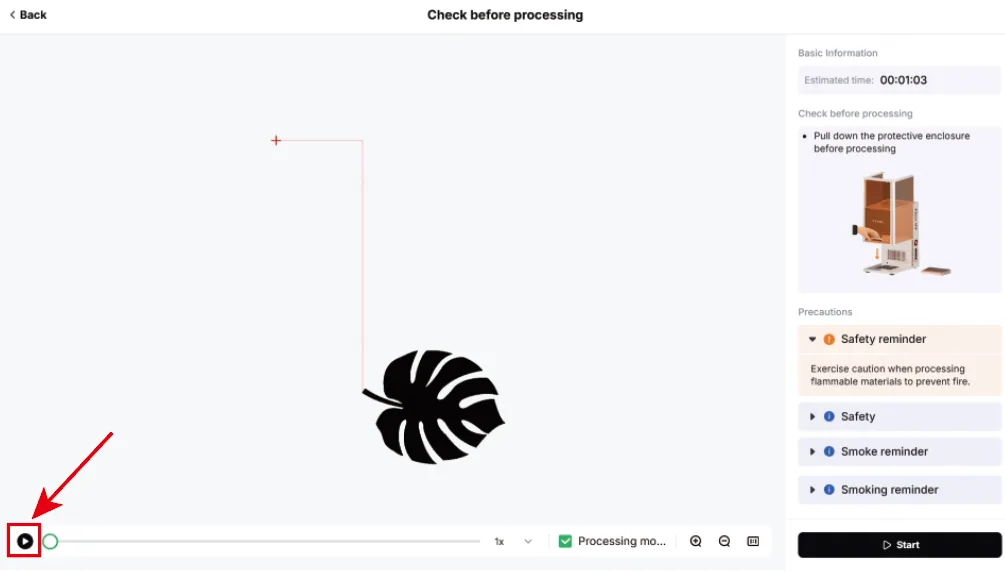

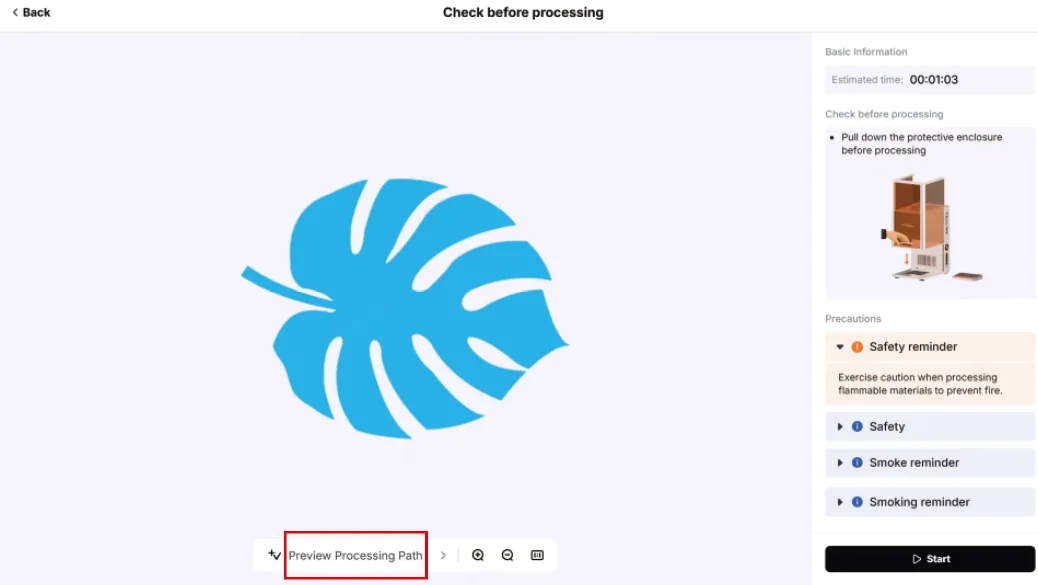

Haz clic en Previsualizar trayectoria de procesado y luego en el botón de la esquina inferior izquierda, y xTool Studio te mostrará la trayectoria de procesado.

(3) Ponte unas gafas de protección capaces de bloquear los haces láser de longitudes de onda de 355 ± 5 nm.

Nota: Si compras las gafas de protección en nuestra web, asegúrate de seleccionar este modelo concreto.

Nota:

Cuando la xTool F2 Ultra UV se usa con una cinta transportadora, su carcasa protectora no puede quedar totalmente cerrada. Por tu seguridad, se recomienda llevar gafas de protección durante el procesado.

Las gafas de protección no se incluyen con la xTool F2 Ultra UV ni con la cinta transportadora. Cómpralas por separado.

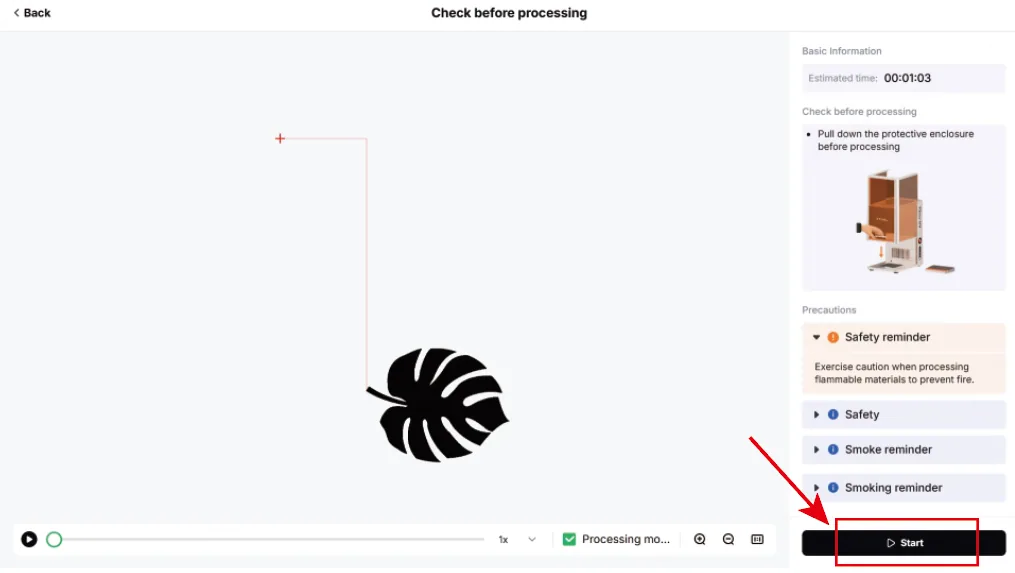

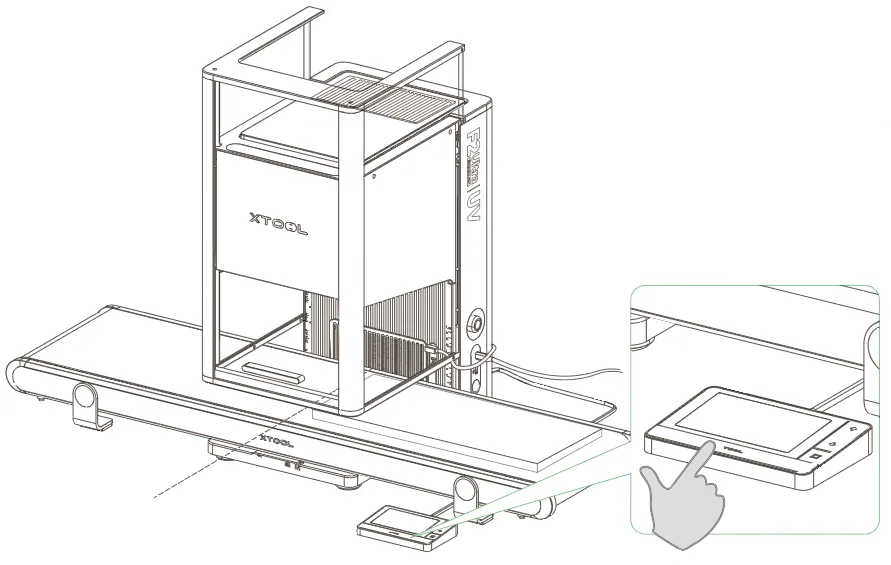

(4) En la esquina inferior derecha de xTool Studio, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón Start/Stop de XTOOL en el controlador con pantalla táctil para iniciar el procesado.
