Puedes usar la xTool F2 Ultra UV con el xTool Rotary Attachment 3 (RA3) para procesar materiales cilíndricos, esféricos e irregulares. Esta página ofrece una guía paso a paso sobre cómo usar la xTool F2 Ultra UV con el RA3.

Nota: El pack de la xTool F2 Ultra UV no incluye ningún rotary attachment.

Si el rotary attachment que usas es el xTool Rotary Attachment 2 (RA2) o el RA2 Pro, consulta Usa el RA2/RA2 Pro con la xTool F2 Ultra UV.

Monta el Rotary Attachment 3

Nota: Para más detalles sobre cómo montar el RA3, consulta la Guía de usuario del xTool Rotary Attachment 3.

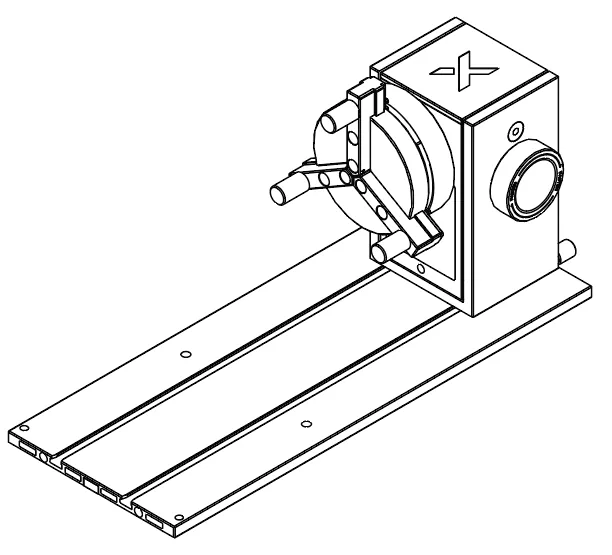

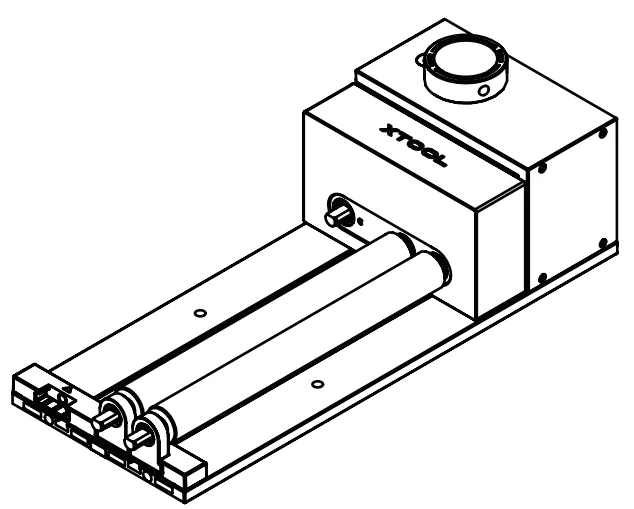

El RA3 admite dos modos de trabajo: modo Roller (rodillos) y modo Jaw chuck (plato de mordazas).

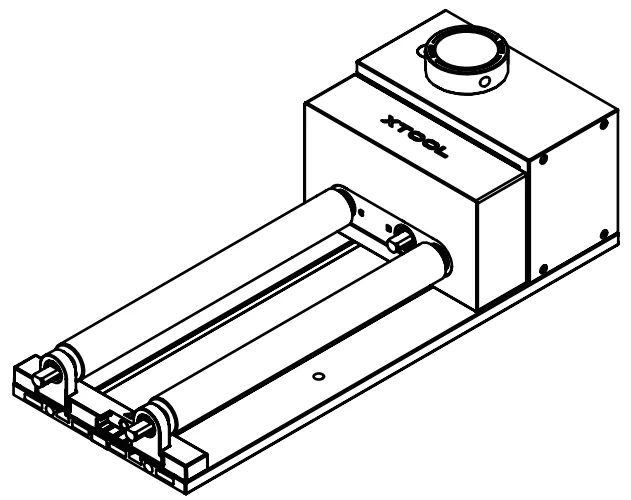

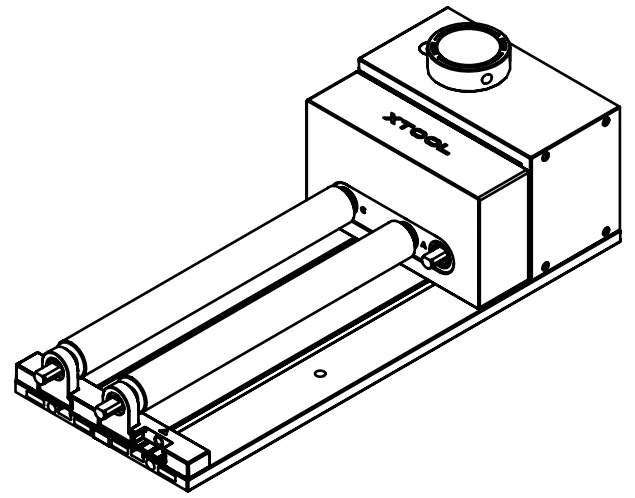

• Si usas el modo Roller, puedes configurar el RA3 en Nivel S, M o L.

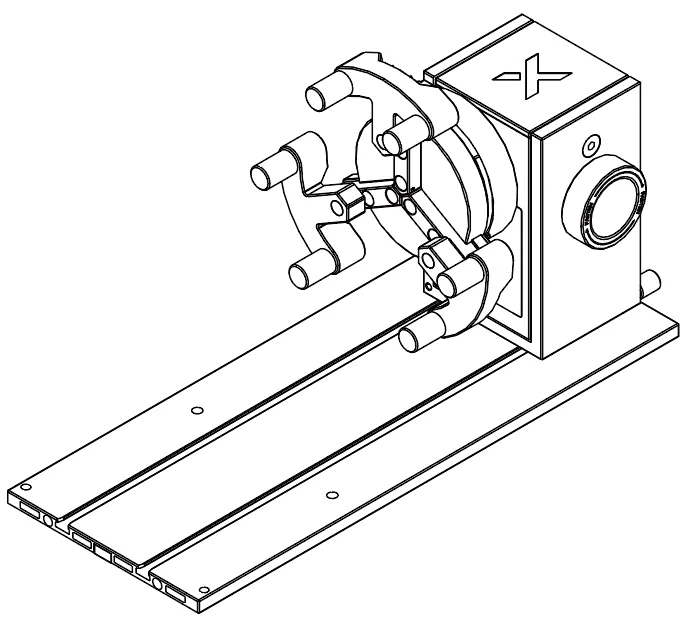

• Si usas el modo Jaw chuck, puedes instalar los componentes del plato de mordazas según tus necesidades.

Conecta el Rotary Attachment 3 a la xTool F2 Ultra UV

1. Asegúrate de que la lente de campo de la xTool F2 Ultra UV es la lente de grabado en superficie.

Nota: Comprueba si la lente de campo de la xTool F2 Ultra UV es la lente de grabado en superficie. Si está instalada la lente de grabado interior, retírala y sustitúyela por la lente de grabado en superficie. De lo contrario, la xTool F2 Ultra UV no podrá procesar materiales cuando se use con el RA3.

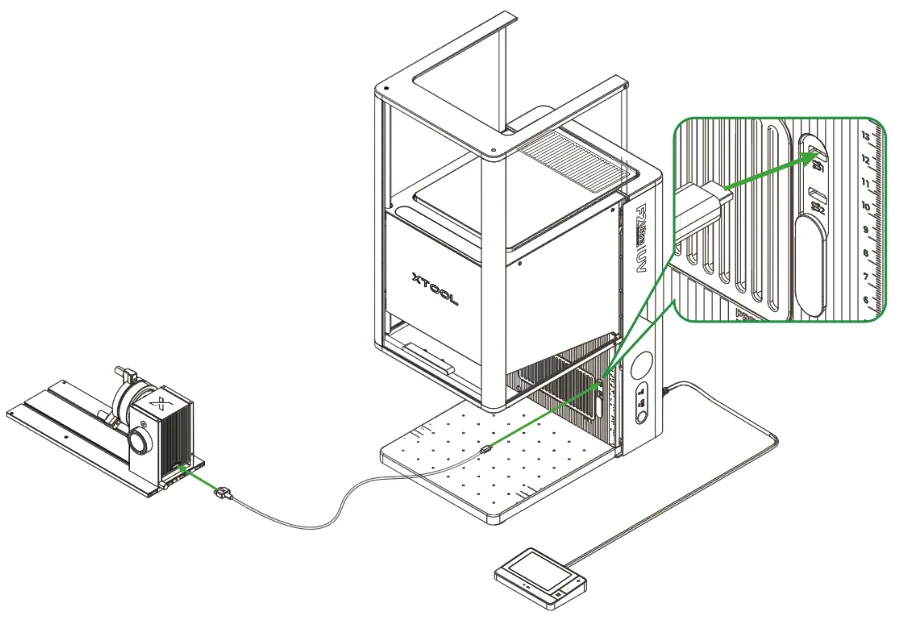

2. Usa el cable de conexión para conectar el RA3 a la xTool F2 Ultra UV.

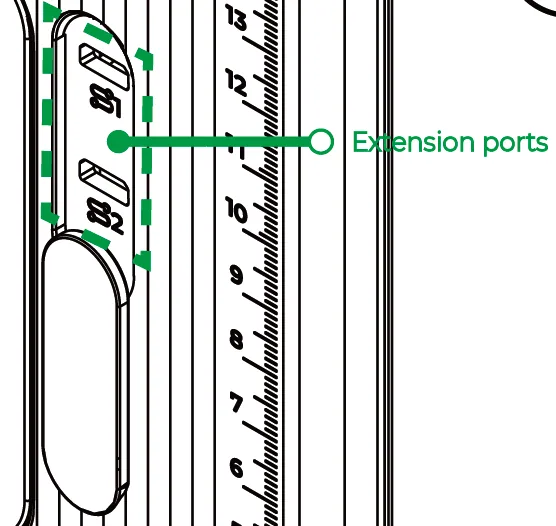

Nota:  Puedes conectar el RA3 a cualquiera de estos puertos de extensión de la xTool F2 Ultra UV.

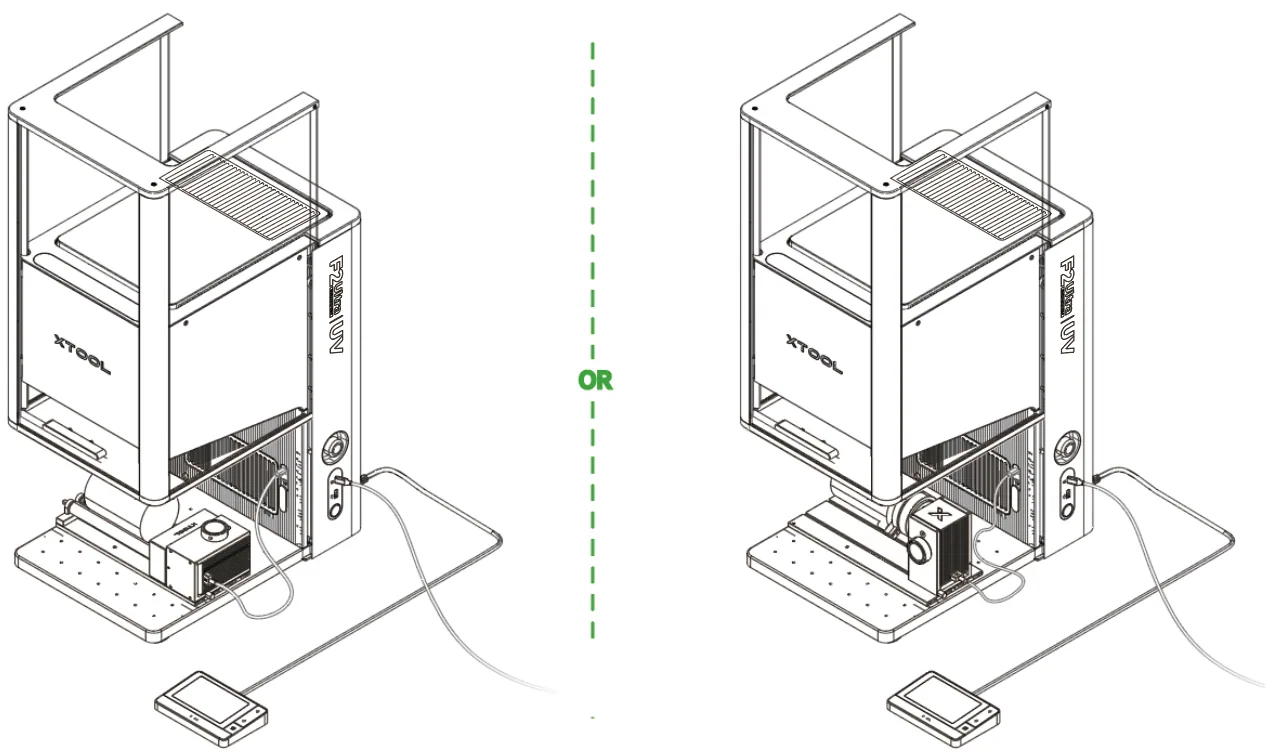

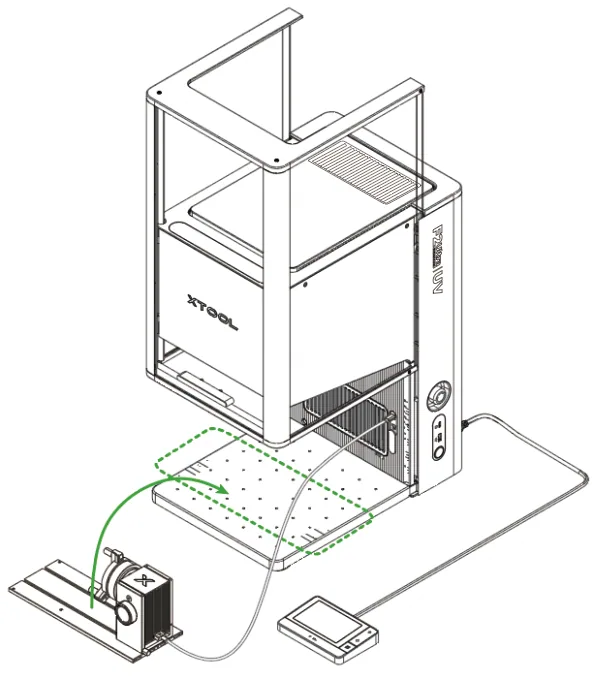

3. Levanta la carcasa protectora de la xTool F2 Ultra UV y coloca el RA3 sobre la placa base de la xTool F2 Ultra UV.

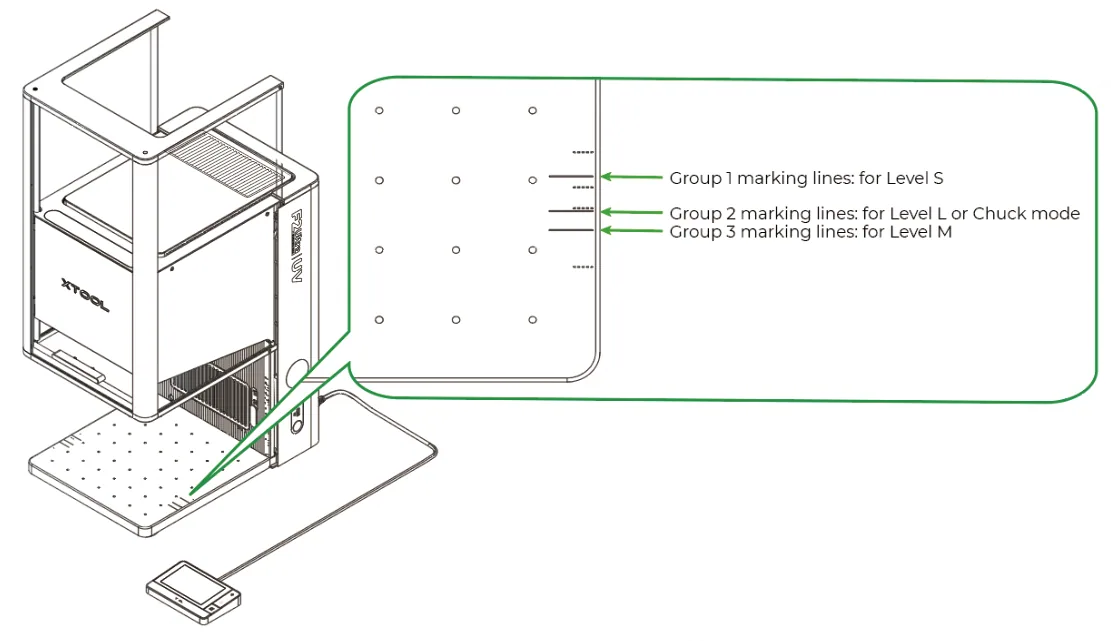

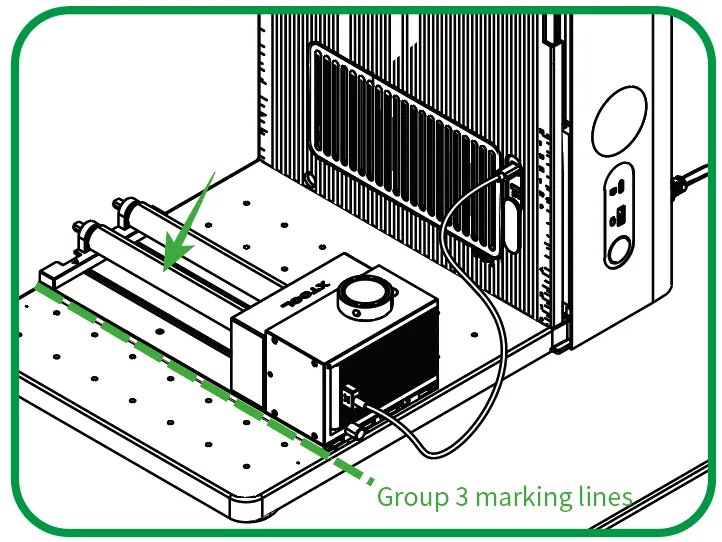

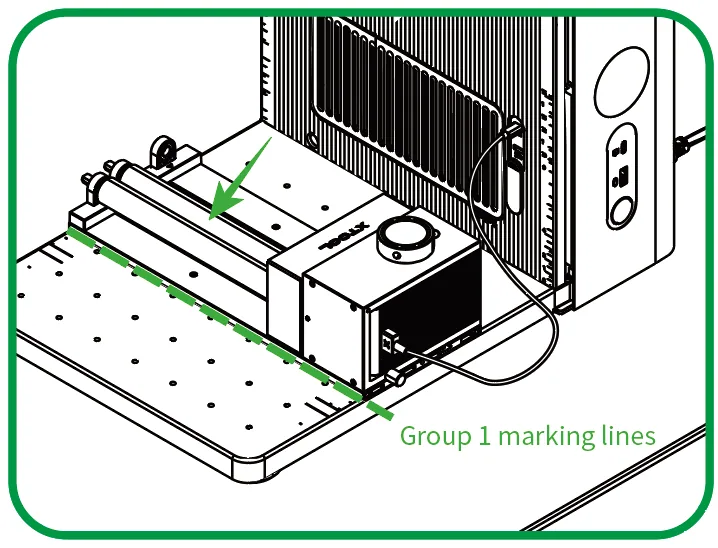

4. Según el modo de procesado y el nivel configurados para el RA3, alinea su borde inferior frontal con las líneas de marca correspondientes de la placa base de la xTool F2 Ultra UV.

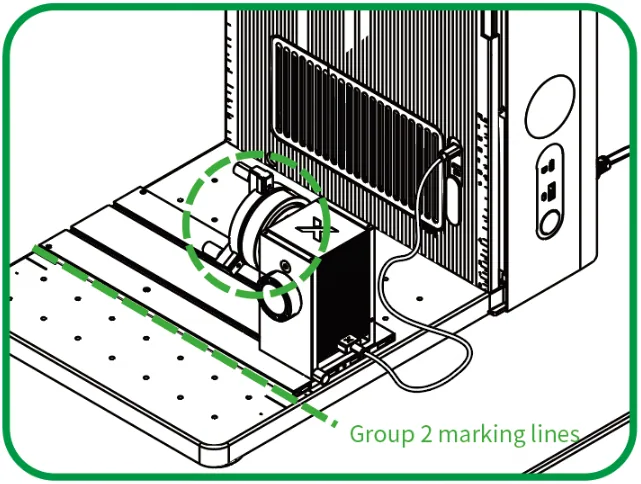

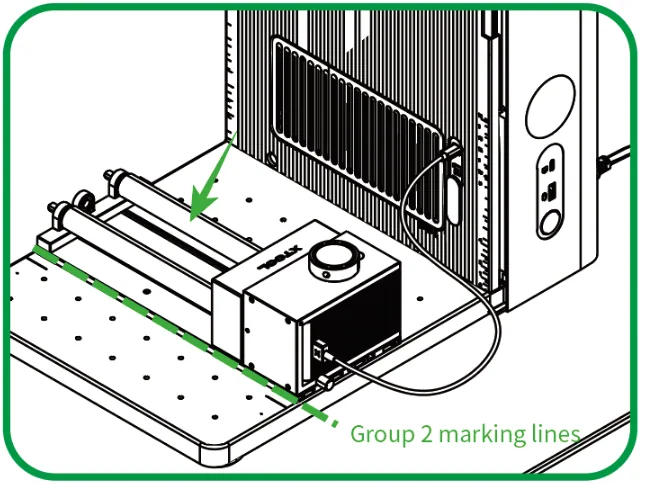

• Si usas el RA3 en modo Jaw chuck, alinea su borde inferior frontal con las líneas de marca del Grupo 2.

• Si usas el RA3 en modo Roller, consulta la siguiente tabla.

Procesa un material

1. Conecta la xTool F2 Ultra UV a xTool Studio

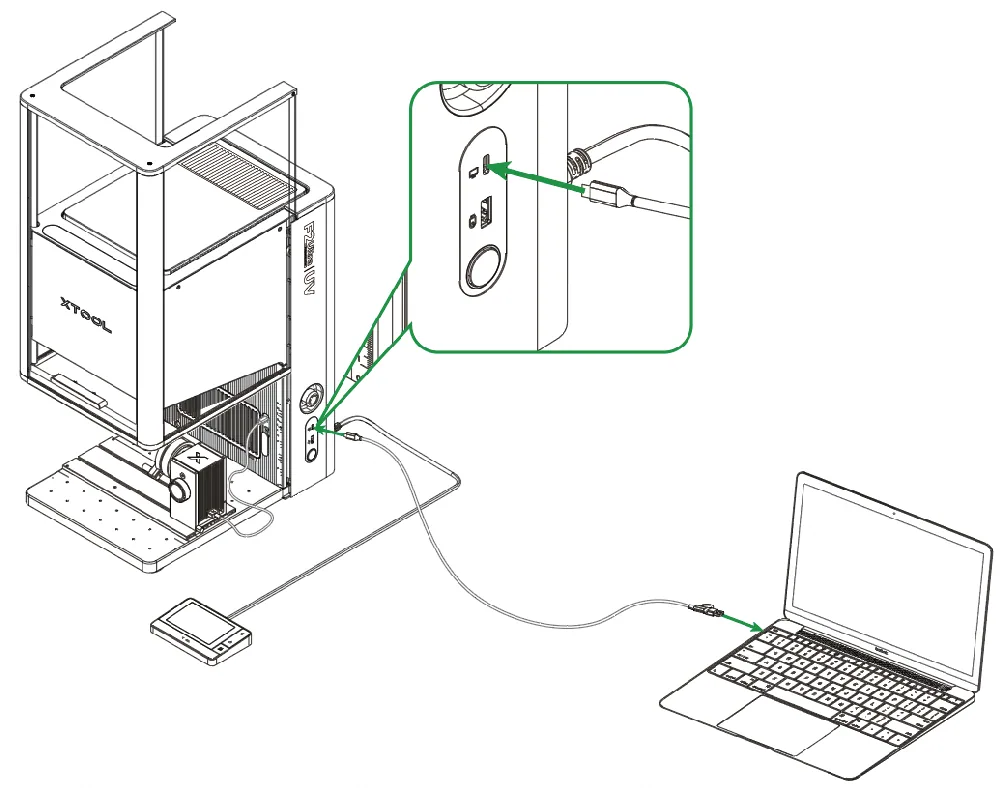

(1) Usa el cable USB para conectar la xTool F2 Ultra UV al ordenador y enciende la xTool F2 Ultra UV.

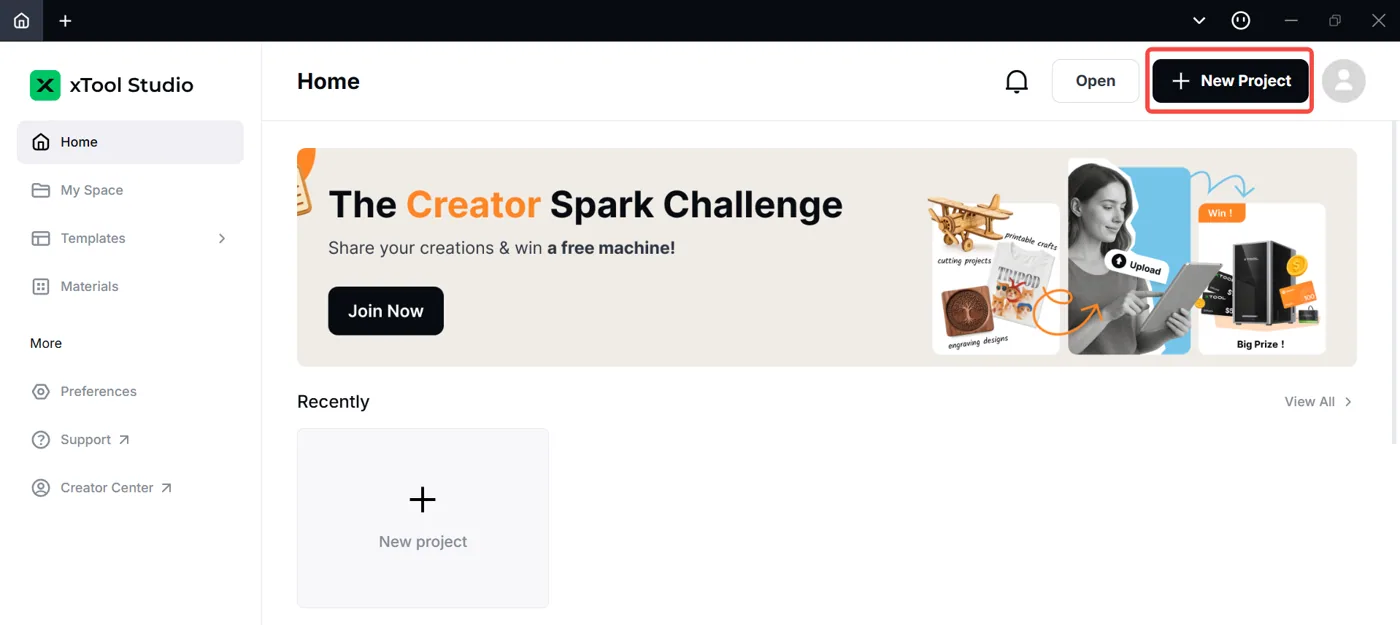

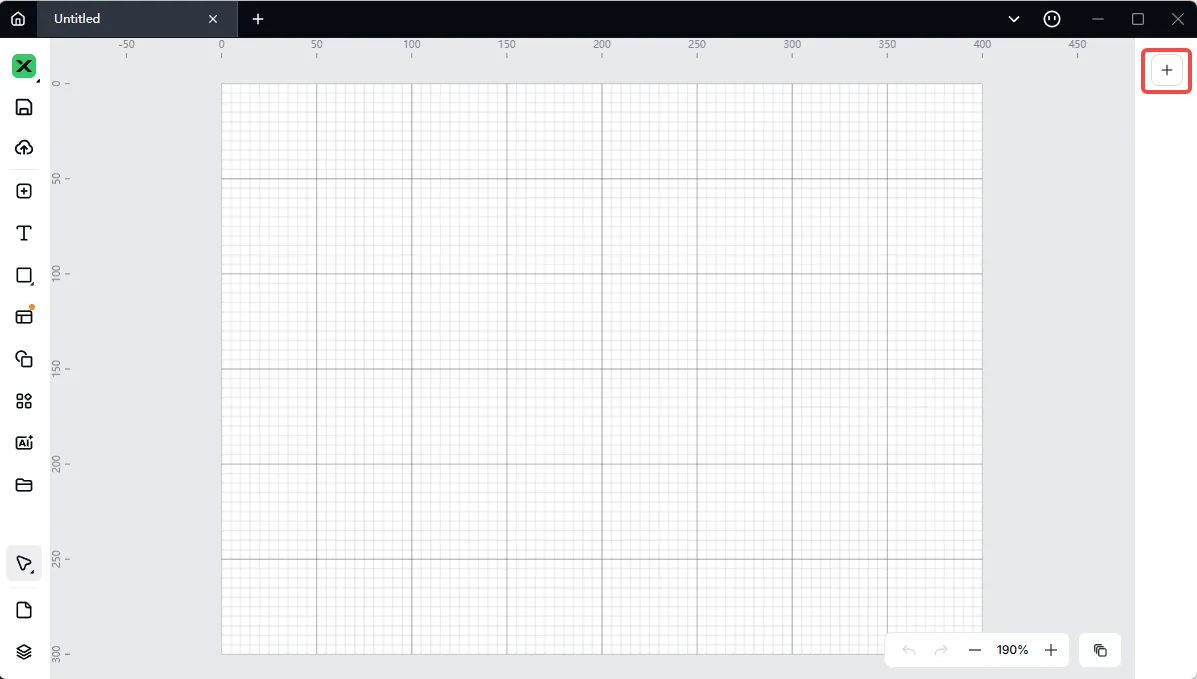

(2) Abre xTool Studio en el ordenador. En la esquina superior derecha de xTool Studio, haz clic en el botón + Nuevo proyecto.

(3) En la esquina superior derecha de la página de edición del proyecto, haz clic en el icono .

Nota: Si ya has conectado un dispositivo xTool en xTool Studio antes, haz clic en el icono para conectar tu nuevo dispositivo.

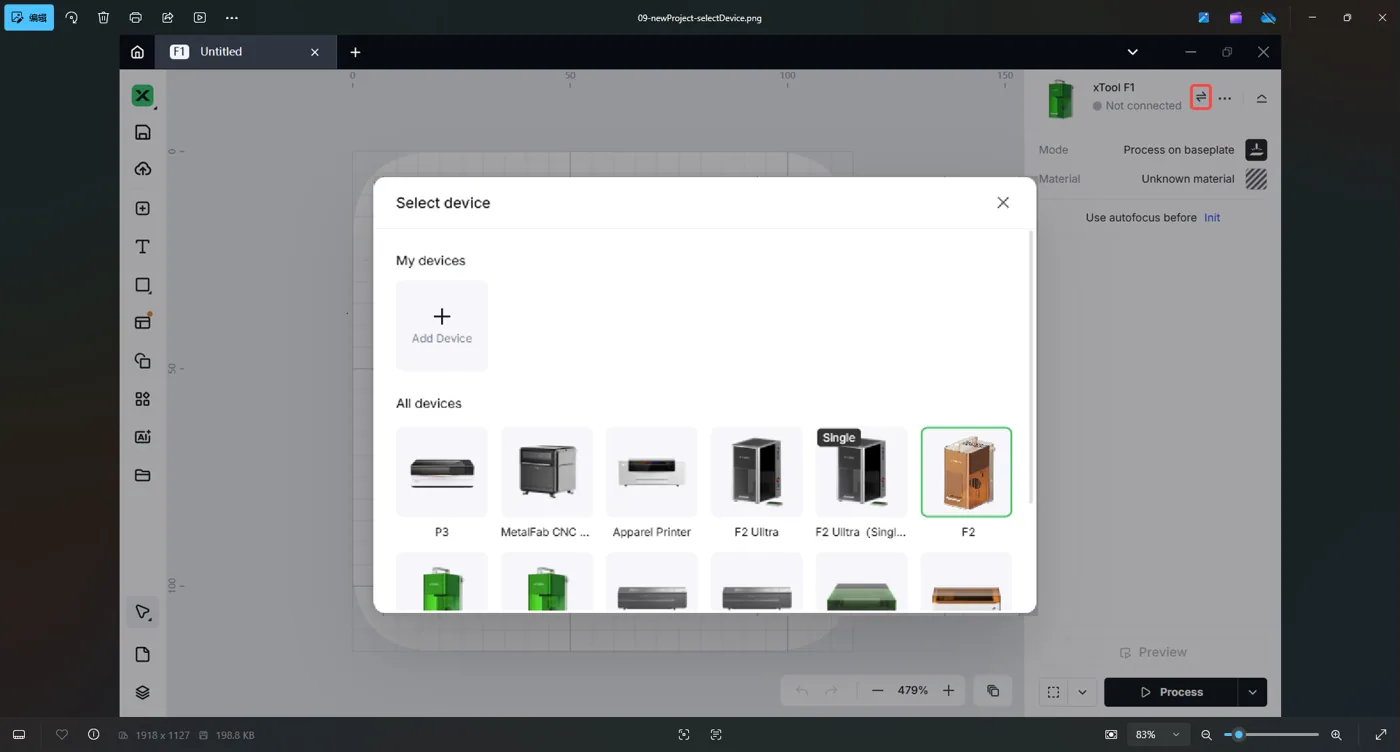

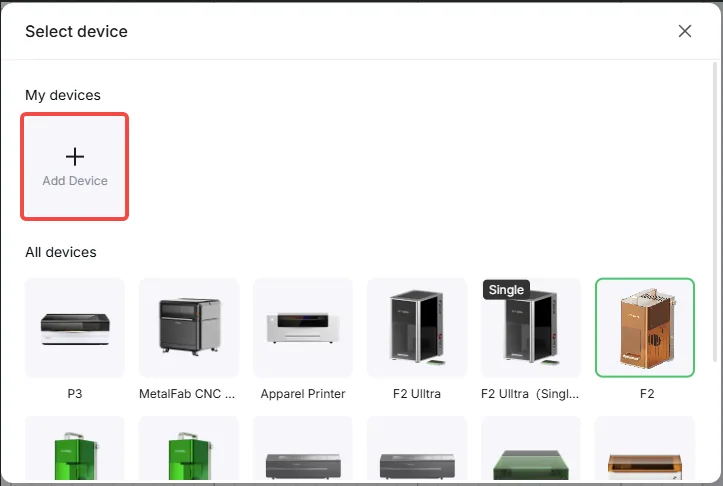

(4) En la ventana emergente, haz clic en + Añadir dispositivo.

(5) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Si quieres conectar tu dispositivo a xTool Studio mediante Wi-Fi o dirección IP, consulta Conecta la xTool F2 Ultra UV a xTool Studio en el ordenador.

2. Coloca el material

• Si usas el RA3 en modo Roller, coloca el material entre los dos rodillos.
• Si usas el RA3 en modo Jaw chuck, fija el material en las mordazas.

Aviso: Para materiales como vidrio, acrílico y superficies muy reflectantes como el acero inoxidable, después de colocar el RA3 y el material sobre la placa base de la xTool F2 Ultra UV, debes aplicar cinta de carrocero en el punto más alto del material (donde incide el haz láser). De lo contrario, no será posible el enfoque del láser ni la medición de distancia.

3. Selecciona el modo de procesado y el nombre del material

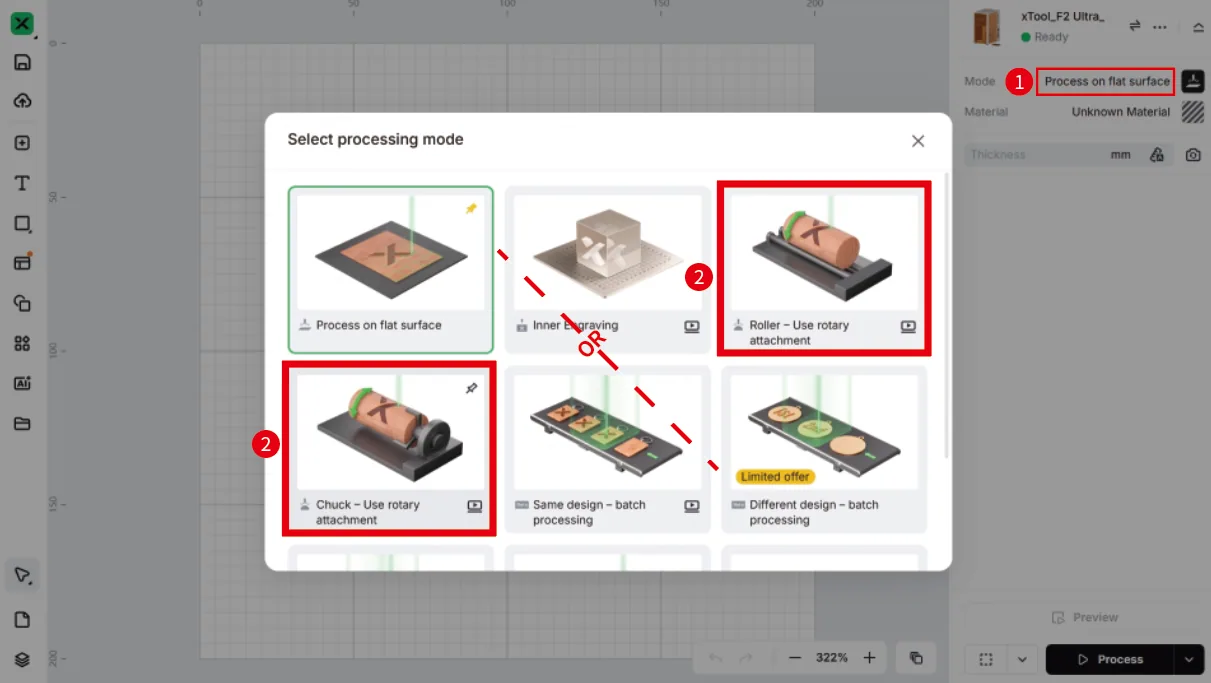

(1) En la esquina superior derecha de xTool Studio, haz clic en el nombre del modo de procesado actual y luego selecciona el modo de procesado que usas para el RA3.

• Si usas el RA3 en modo Roller, selecciona Roller – Usar rotary attachment.
• Si usas el RA3 en modo Jaw chuck, selecciona Chuck – Usar rotary attachment.

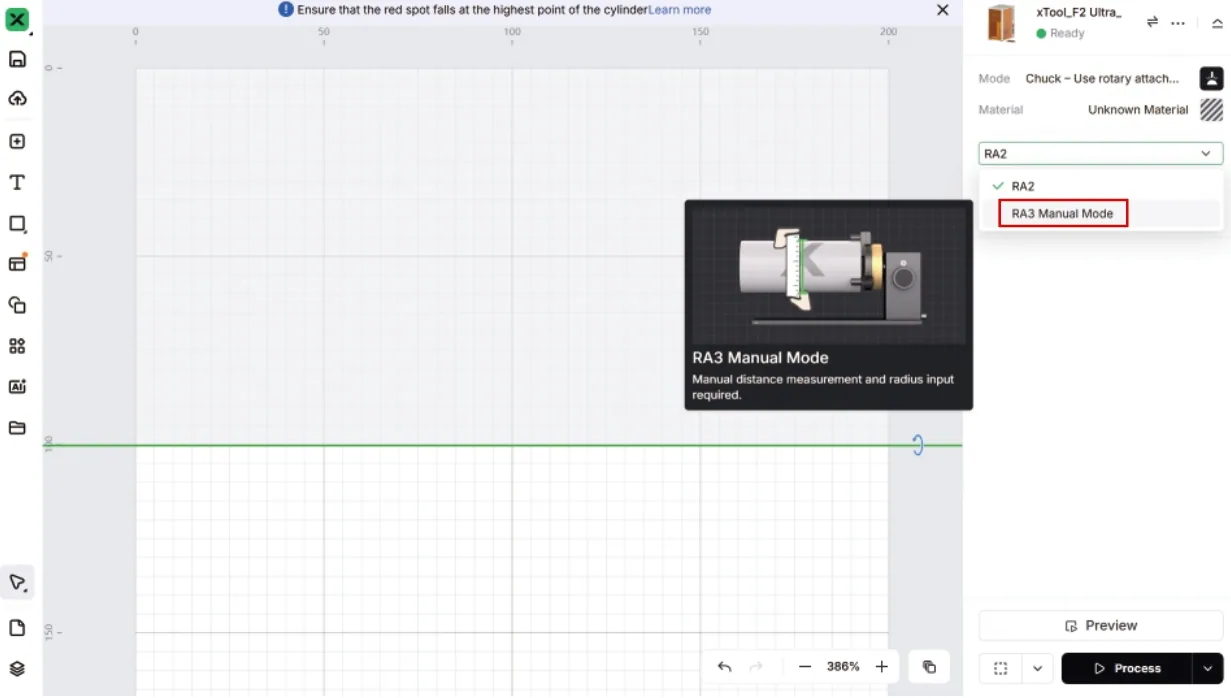

(2) Cambia RA2 a Modo manual RA3.

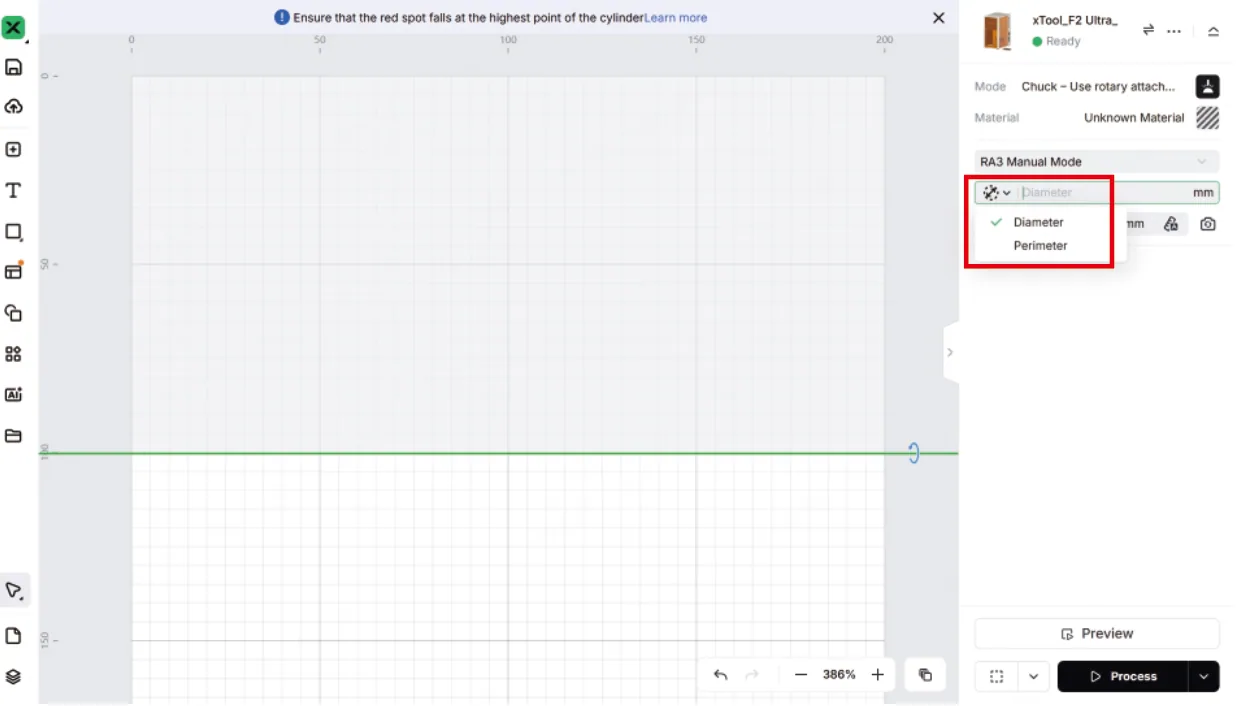

(3) Introduce el Diámetro o el Perímetro del material.

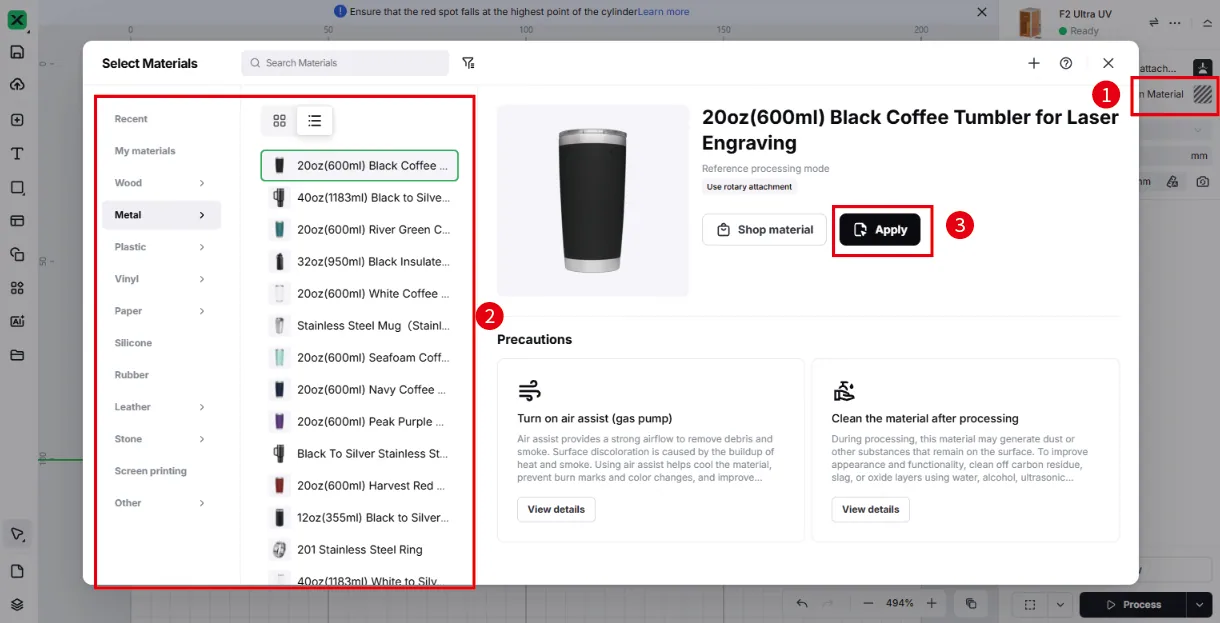

(4) En la esquina superior derecha, haz clic en Material desconocido, selecciona el nombre de tu material y haz clic en Aplicar.

Nota:

Si no encuentras tu material en la lista, puedes dejarlo como Material desconocido y configurar los parámetros manualmente en los pasos posteriores.

Si seleccionas un material de la lista de materiales, el software configurará automáticamente los parámetros para el procesado láser. Los ajustes predeterminados se aplican a los materiales de xTool. Puedes ajustar la configuración según tus necesidades.

4. Realiza la captura de fondo y el enfoque del láser

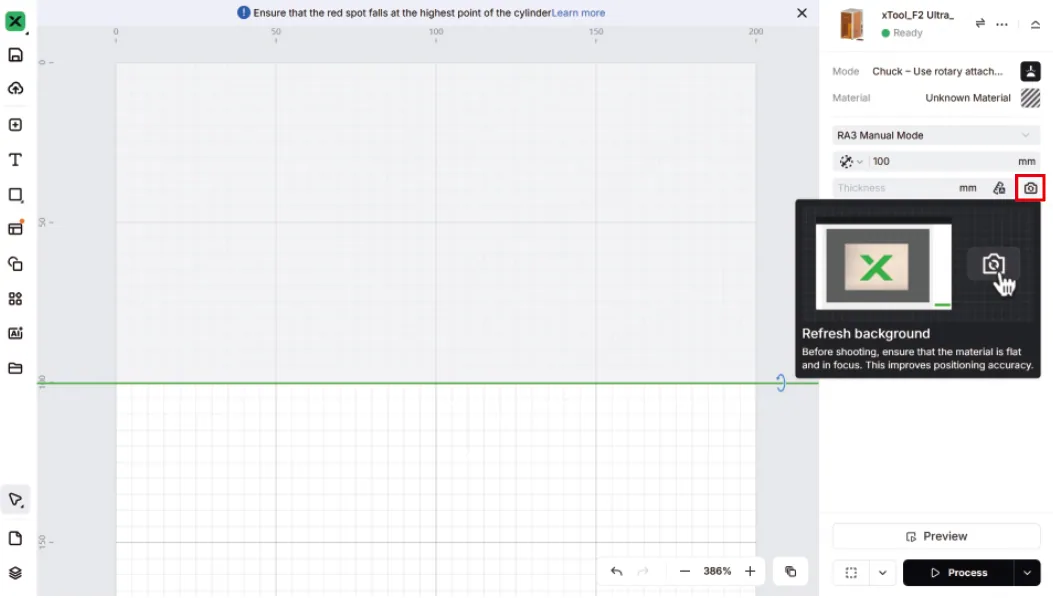

(1) En la esquina superior derecha de xTool Studio, haz clic en el icono Actualizar fondo.

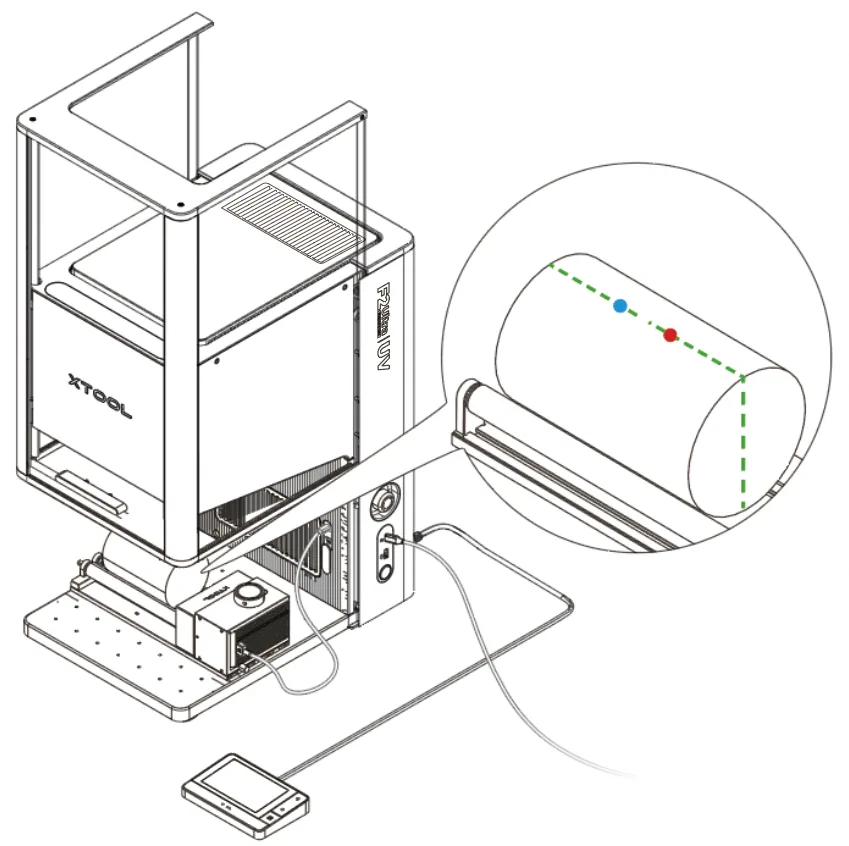

(2) Comprueba si los puntos de luz rojo y azul están ambos en la parte superior del material. Si no es así, sigue los pasos de “Conecta el Rotary Attachment 3 a la xTool F2 Ultra UV” para reajustar la posición del RA3.

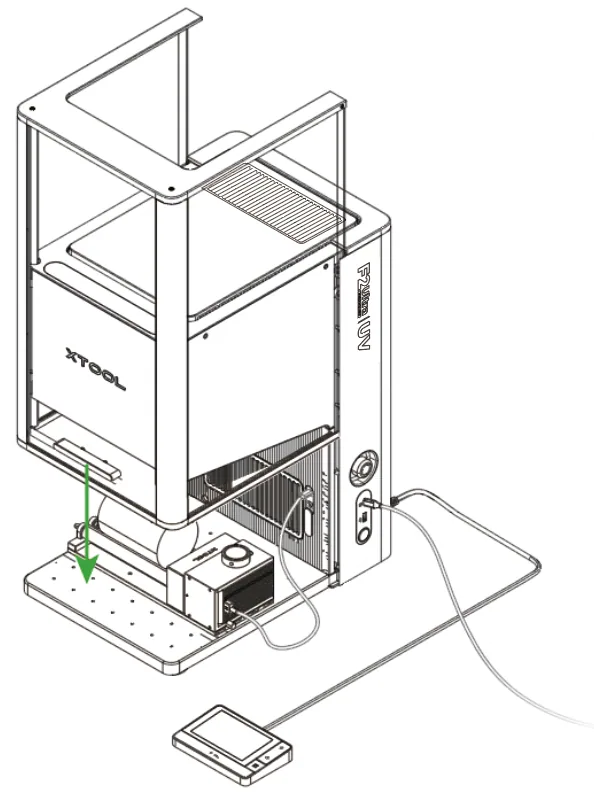

(3) Baja la carcasa protectora todo lo posible.

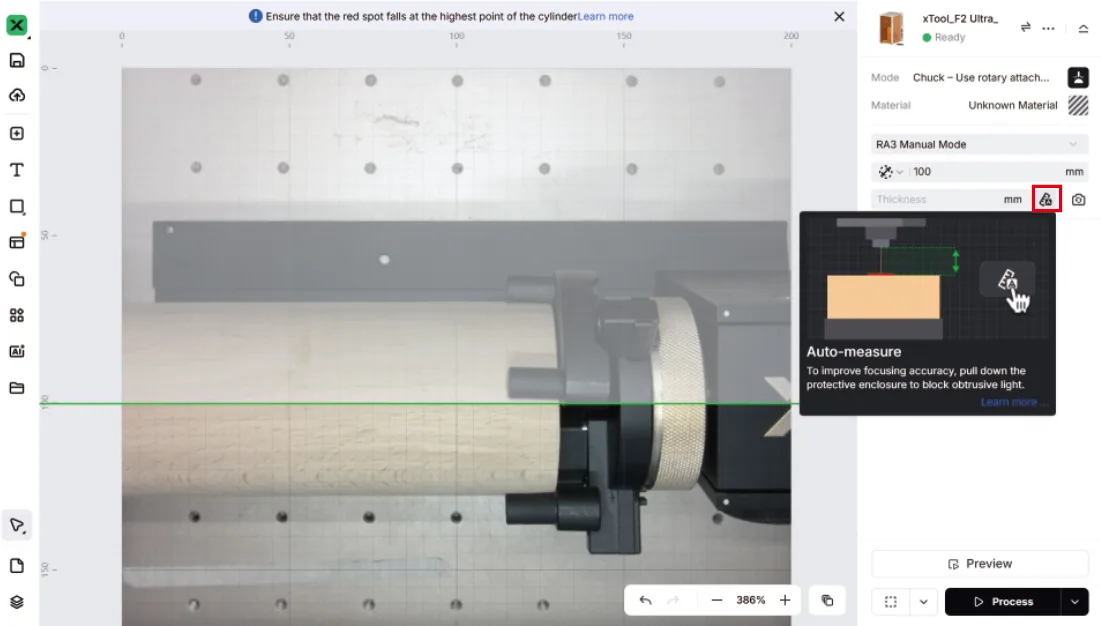

(4) Haz clic en el icono Medición automática. La máquina realiza el enfoque automático.

En el material, los puntos de luz rojo y azul se superponen.

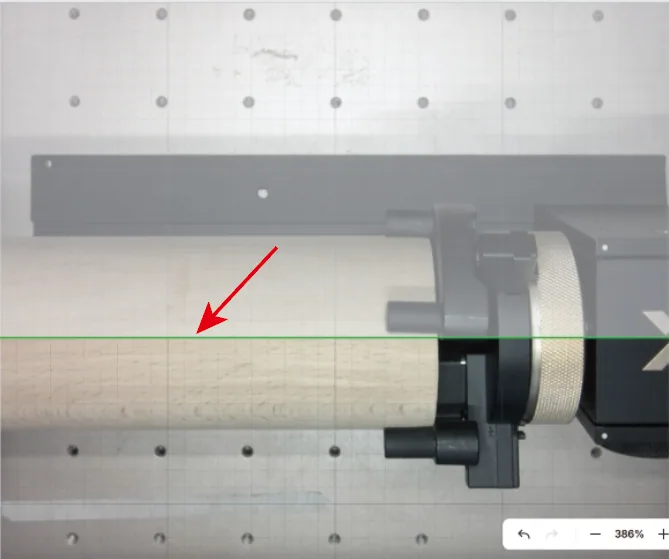

 (5) Arrastra la línea verde para que cruce el centro del material y los puntos azul y rojo.

Nota: La línea verde indica dónde comienza el procesado láser.

5. Diseña los objetos a procesar

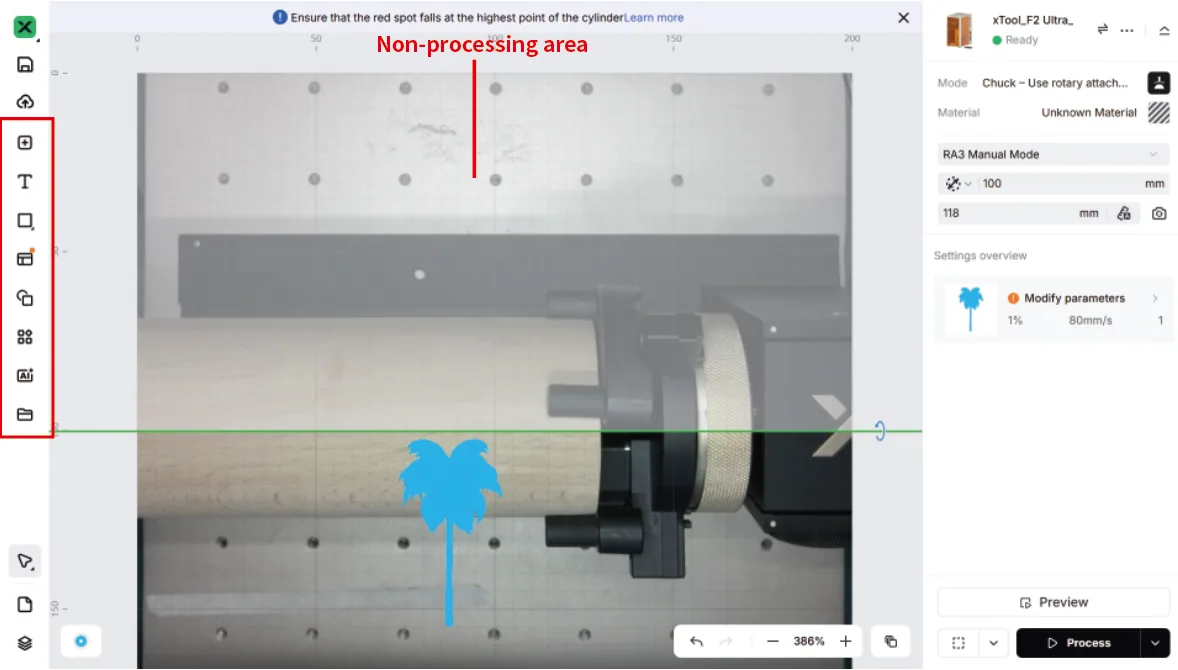

(1) Diseña los objetos a procesar en el lienzo, por debajo de la línea verde.

Puedes usar las herramientas de la izquierda del lienzo para importar imágenes, insertar formas, escribir texto, dibujar gráficos vectoriales, etc.

Nota: El área gris por encima de la línea verde es una zona de no procesado. No coloques objetos a procesar en esta zona, o no se podrán procesar.

(2) Selecciona los objetos para editarlos más a fondo con las herramientas de la barra superior.

Nota: Para más información sobre cómo usar xTool Studio para diseñar objetos, consulta el Centro de aprendizaje del software.

6. Configura los parámetros de procesado y la trayectoria de procesado

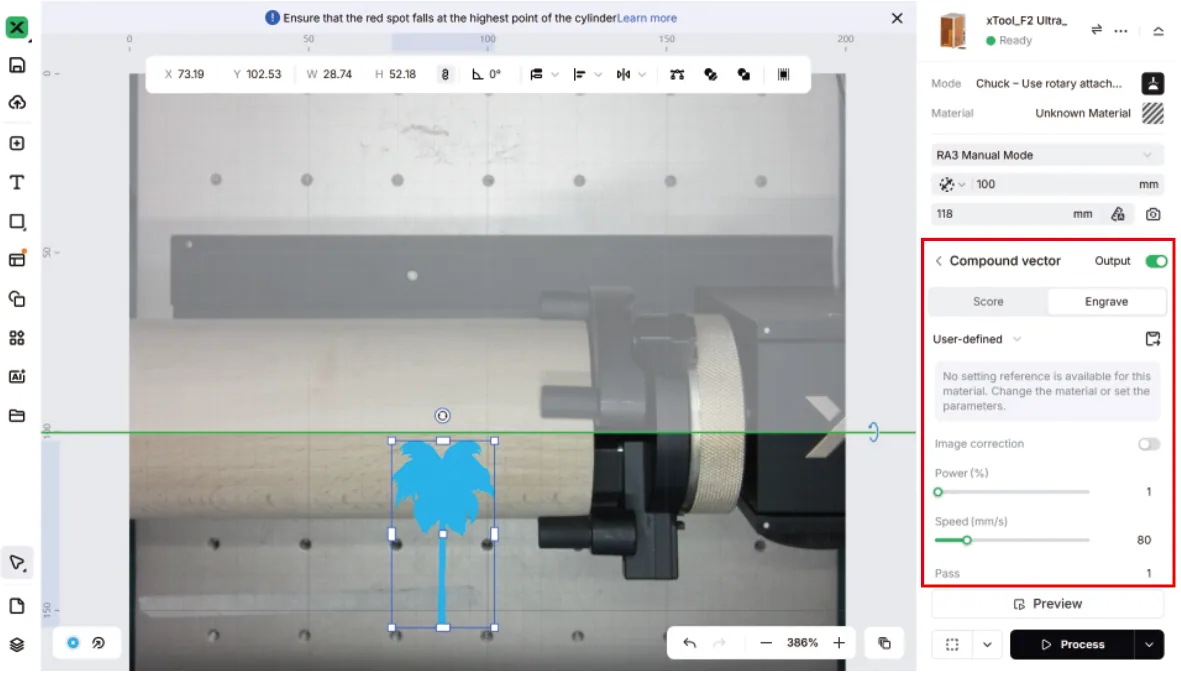

(1) Selecciona objetos en el lienzo. En la parte derecha de xTool Studio, configura los parámetros de los objetos seleccionados.

Nota:

1. Debes configurar los parámetros de cada objeto. Un objeto omitido puede no procesarse.

2. Los parámetros que se pueden configurar para objetos de mapa de bits y objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.

3. Para más información sobre los parámetros de procesado, consulta Parámetros de procesado para la xTool F2 Ultra UV (matriz de prueba).

(2) En la esquina inferior derecha de xTool Studio, haz clic en el icono para configurar la trayectoria de procesado.

Evitar humo: Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para el marcado en materiales como madera y cartón ondulado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces láser e interferir en el procesado.

Trayectoria de procesado:

• Planificación automática: xTool Studio planifica automáticamente la trayectoria de procesado según algoritmos inteligentes.
• Definición del usuario: xTool Studio planifica la trayectoria de procesado según tu configuración.

7. Previsualiza el área de procesado

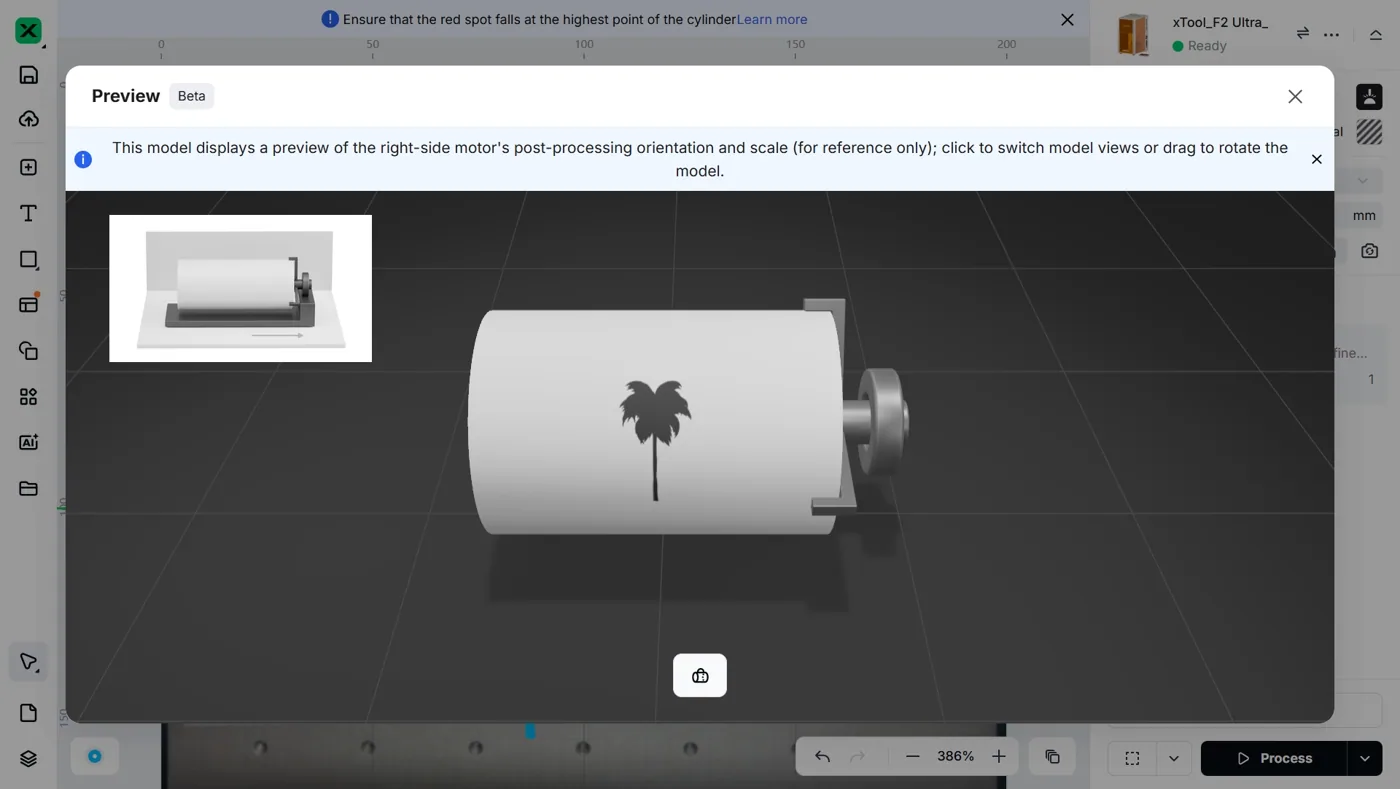

• Puedes previsualizar el área de procesado en el material haciendo clic en el botón Vista previa.

• También puedes previsualizar el área de procesado en el material mediante el encuadre (framing). El encuadre consiste en escanear con el láser el área de procesado del material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono  junto al botón de encuadre para configurar los ajustes de encuadre.

(2) Haz clic en el botón de encuadre del software. Los haces láser escanearán el área de procesado del material.

Nota: Si el área de procesado no es la ideal, ajusta las posiciones de los objetos en el software y el área de escaneado del material cambiará en consecuencia en tiempo real.

Para detener el encuadre, vuelve a hacer clic en el botón de encuadre.

8. Inicia el procesado

(1) En la esquina inferior derecha del software, haz clic en Procesar.

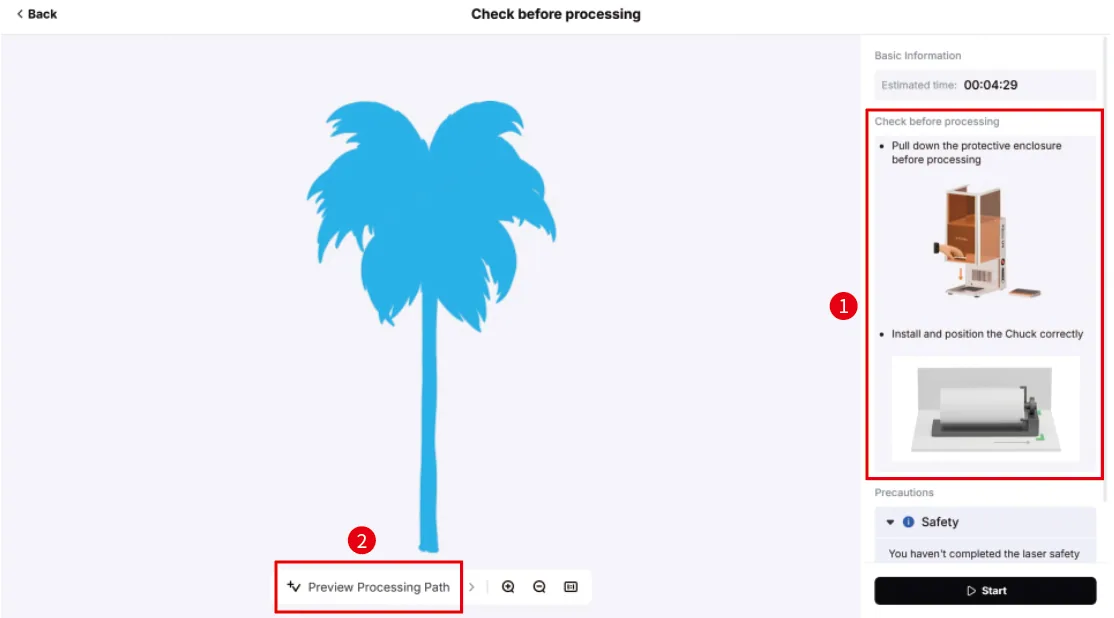

(2) Sigue las notas de la derecha para comprobar si tu F2 Ultra UV y el RA3 están listos.

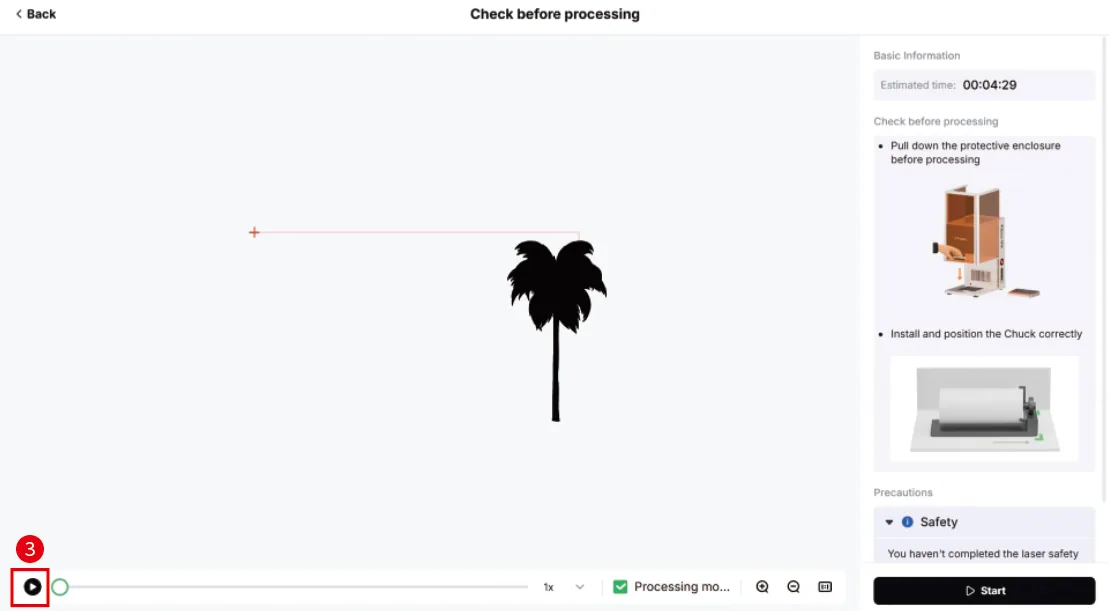

En la parte inferior, haz clic en Vista previa de la trayectoria de procesado y luego haz clic en el icono para comprobar la trayectoria de procesado.

(3) Ponte unas gafas de protección que bloqueen los haces láser de longitudes de onda de 355 ± 5 nm.

Nota: Si compras gafas de protección en nuestra web, asegúrate de seleccionar este modelo concreto.

Nota:

Cuando la xTool F2 Ultra UV se usa con el rotary attachment, su carcasa protectora puede no cerrarse por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesado.

Las gafas de protección no se incluyen con la xTool F2 Ultra UV ni con el RA3. Cómpralas por separado.

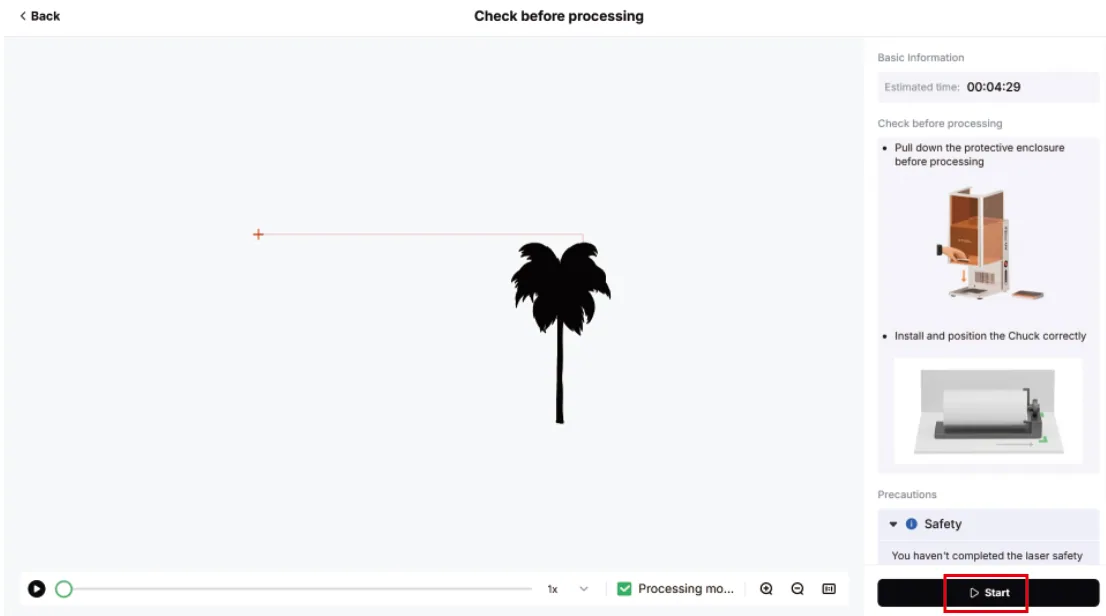

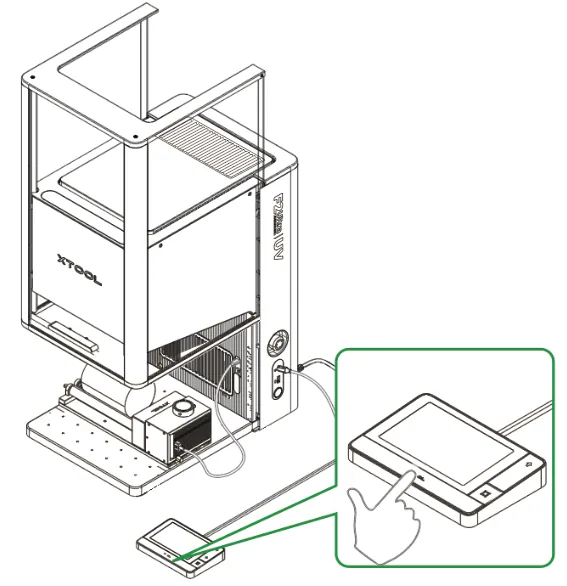

(4) En la esquina inferior derecha del software, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón Start/Stop de XTOOL en el controlador con pantalla táctil para iniciar el procesado.
