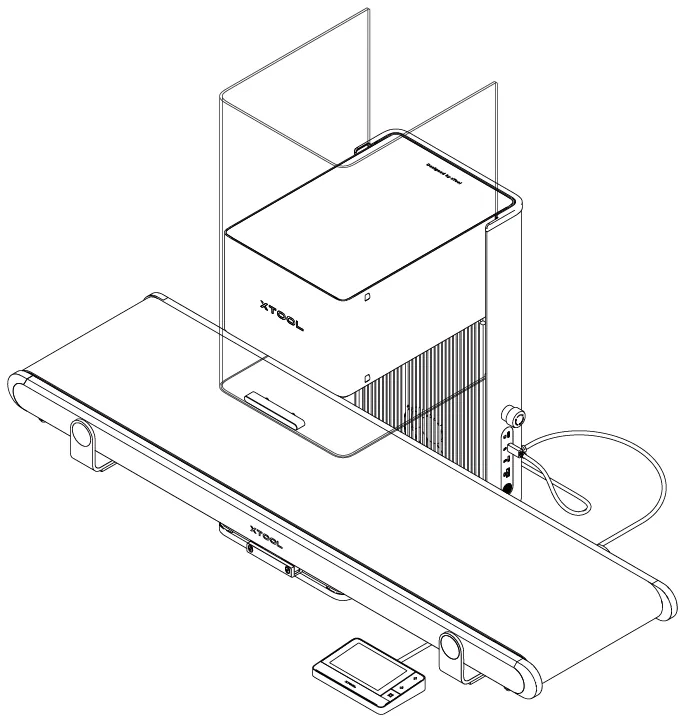

1. Conecta la cinta transportadora a la xTool F1 Ultra

Sigue las instrucciones del Manual de usuario de la xTool Conveyor para instalar y conectar la cinta transportadora.

2. Conecta la xTool F1 Ultra a XCS

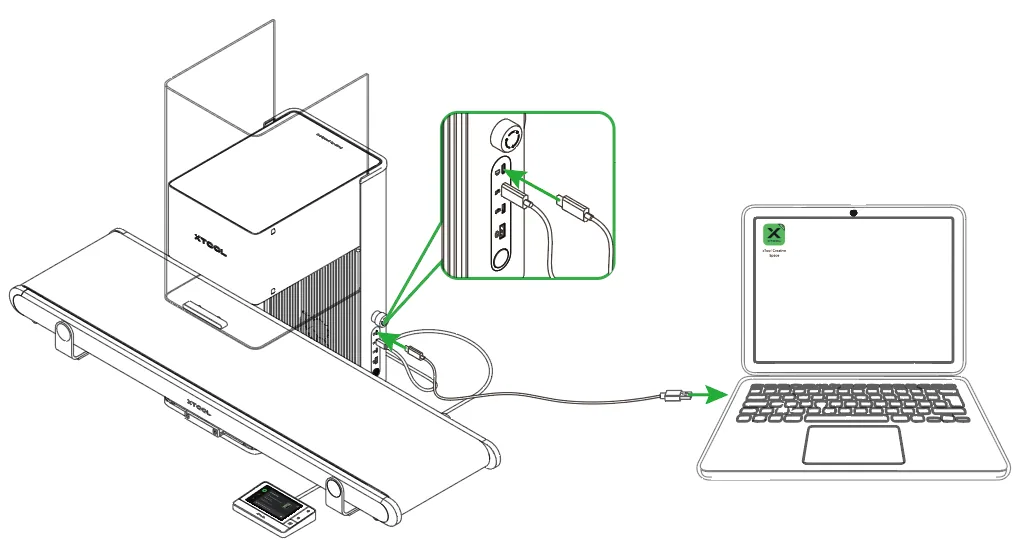

(1) Usa el cable USB para conectar la xTool F1 Ultra a tu ordenador.

(2) Abre XCS en tu ordenador. En la esquina superior derecha de XCS, haz clic en + Nuevo proyecto.

(3) En la parte derecha de la página de edición del proyecto, haz clic en Conectar dispositivo.

Nota: Si ya has conectado un dispositivo xTool en XCS antes, haz clic en Conectar dispositivo.

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Para más información sobre otros métodos de conexión, consulta Conectar la xTool F1 Ultra a XCS.

Procesa varios materiales por lotes

1. Selecciona el modo de procesamiento

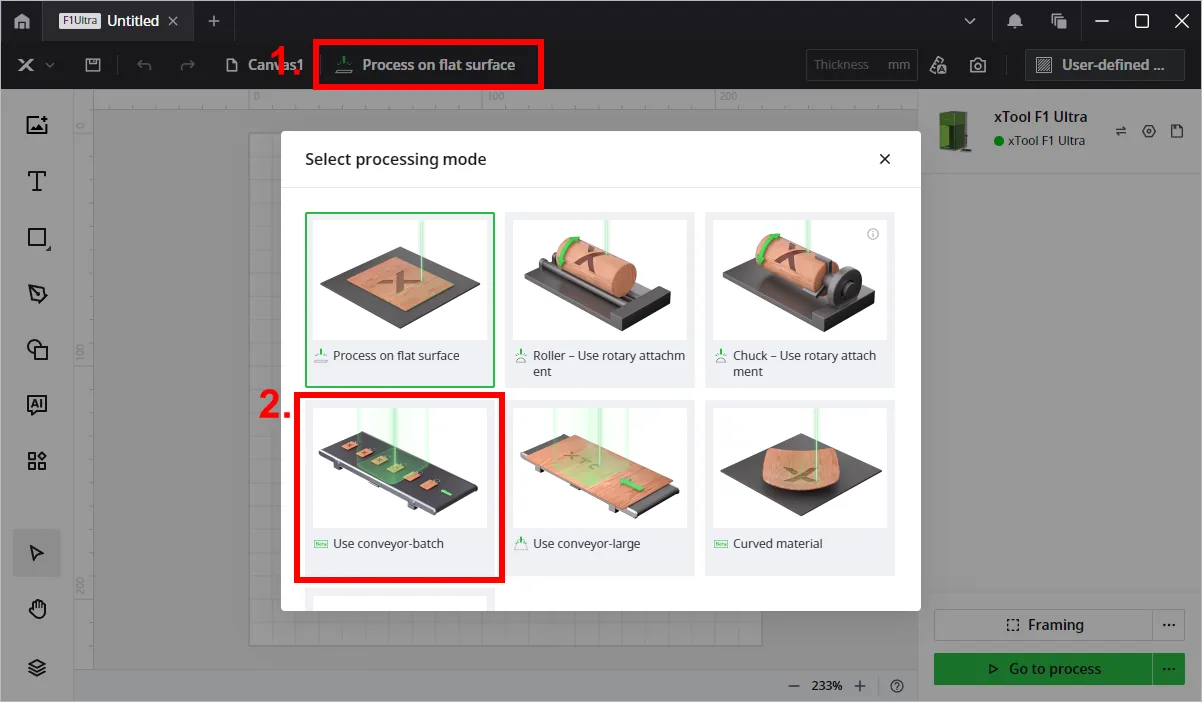

En la parte superior de XCS, haz clic en el nombre del modo de procesamiento actual y luego selecciona Usar cinta transportadora – por lotes como modo de procesamiento.

2. Coloca el material y realiza el enfoque del láser

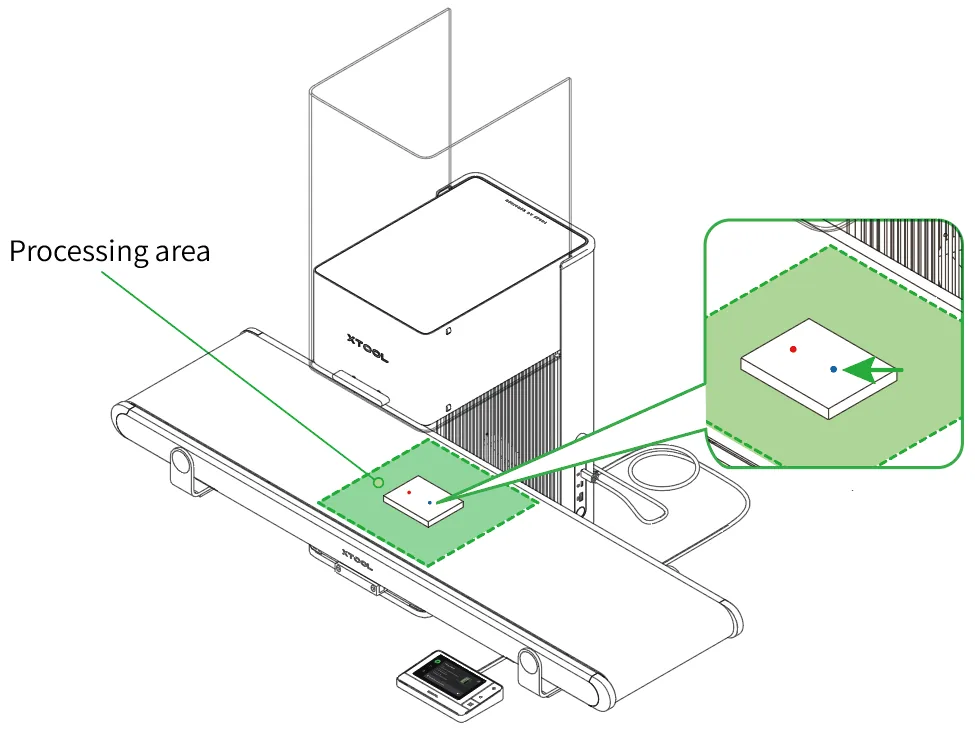

(1) Coloca un material en el área de procesamiento, dejando que el punto de luz azul caiga sobre la superficie del material.

Nota: No uses materiales finos que dejen pasar la luz (como papel y tela) en la cinta transportadora. Los haces del láser que caigan sobre la cinta la dañarán.

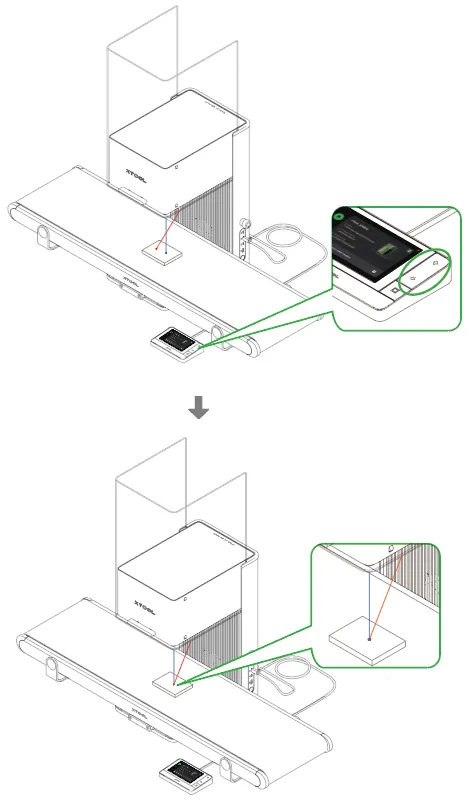

(2) Mantén pulsado el botón de Subir/Bajar del módulo láser para elevar o bajar el módulo láser. Cuando los puntos de luz rojo y azul se superpongan, el enfoque se habrá ajustado correctamente.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz rojo se mueve hacia la izquierda. Si el módulo láser baja, el punto de luz rojo se mueve hacia la derecha.

Nota: La xTool F1 Ultra admite enfoque automático y enfoque manual. Aquí usamos el enfoque manual. Para más información sobre cómo usar el enfoque automático, consulta Realizar el enfoque del láser.

3. Captura el fondo y diseña un objeto de procesamiento

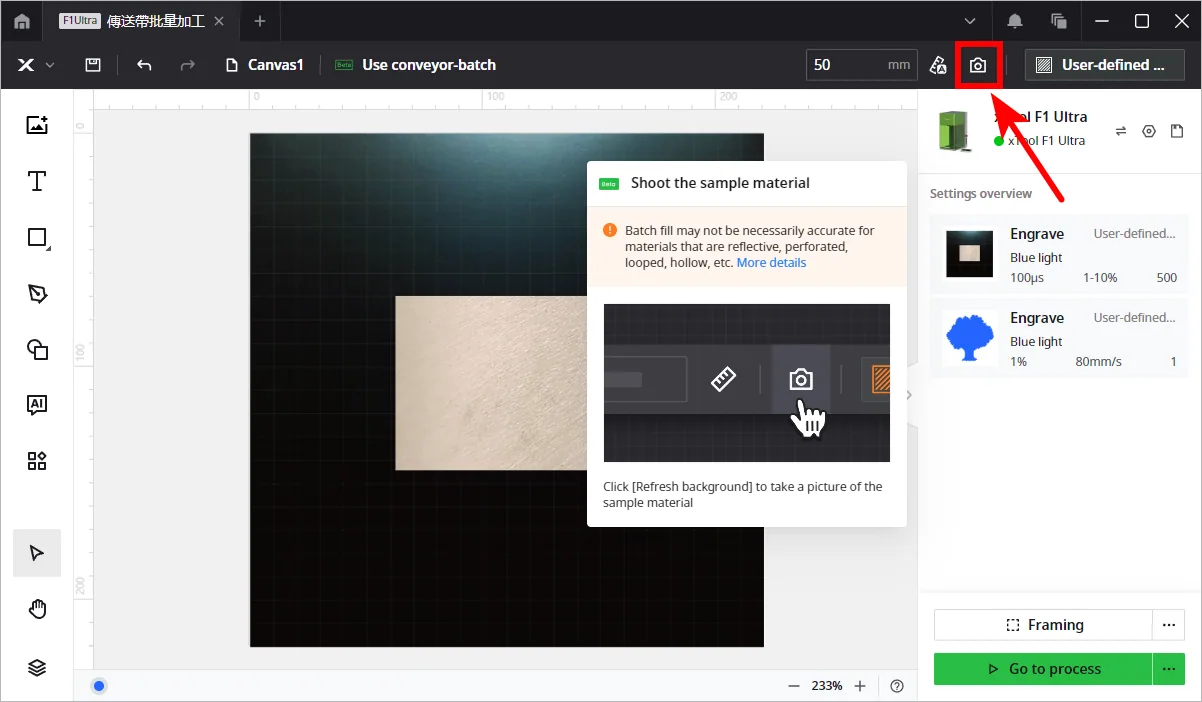

(1) En la esquina superior derecha de XCS, haz clic en el icono de Actualizar fondo .

XCS toma una foto del área de procesamiento de la xTool F1 Ultra e inserta la foto como fondo del lienzo. Puedes posicionar los objetos de procesamiento basándote en el fondo.

Nota:
– Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.
– Asegúrate de que la foto del fondo muestre el material de forma completa y clara. Puedes ajustar el entorno de captura regulando la luz de relleno del dispositivo o bajando la carcasa protectora.
– Si los materiales de la foto tienen sombras evidentes o no están nítidos, ajusta la posición del material y haz clic en Actualizar de nuevo para tomar una foto nueva.

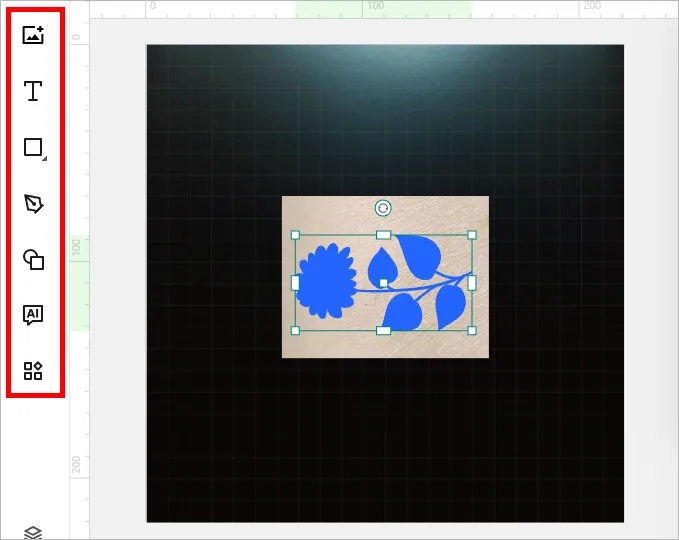

(2) Con las herramientas de la izquierda del lienzo, crea un objeto dentro del material.

Nota: Por ahora, el modo Usar cinta transportadora – por lotes solo admite procesar un objeto cada vez.

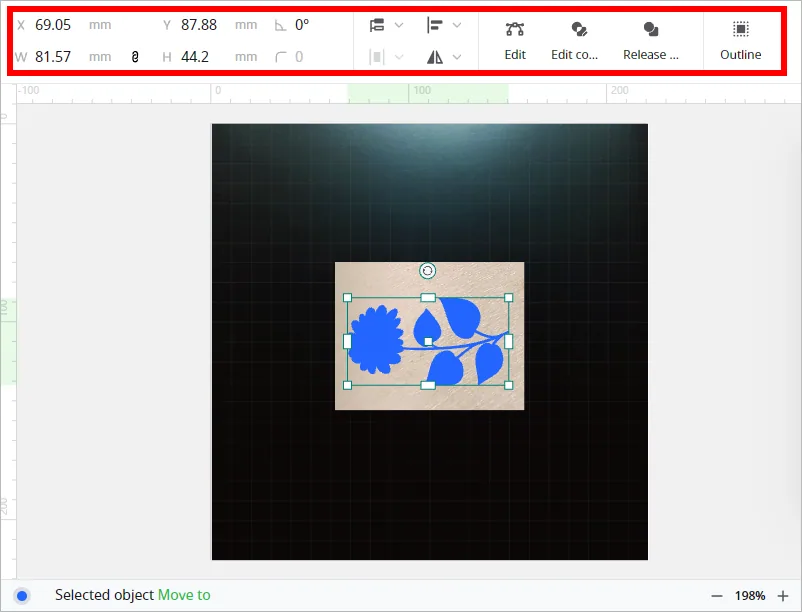

(3) Selecciona el objeto para editarlo más con las herramientas de la parte superior del lienzo.

Para más información sobre cómo usar XCS para diseñar objetos, consulta el Centro de Aprendizaje de Software.

4. Configura los parámetros de procesamiento y la trayectoria de procesamiento

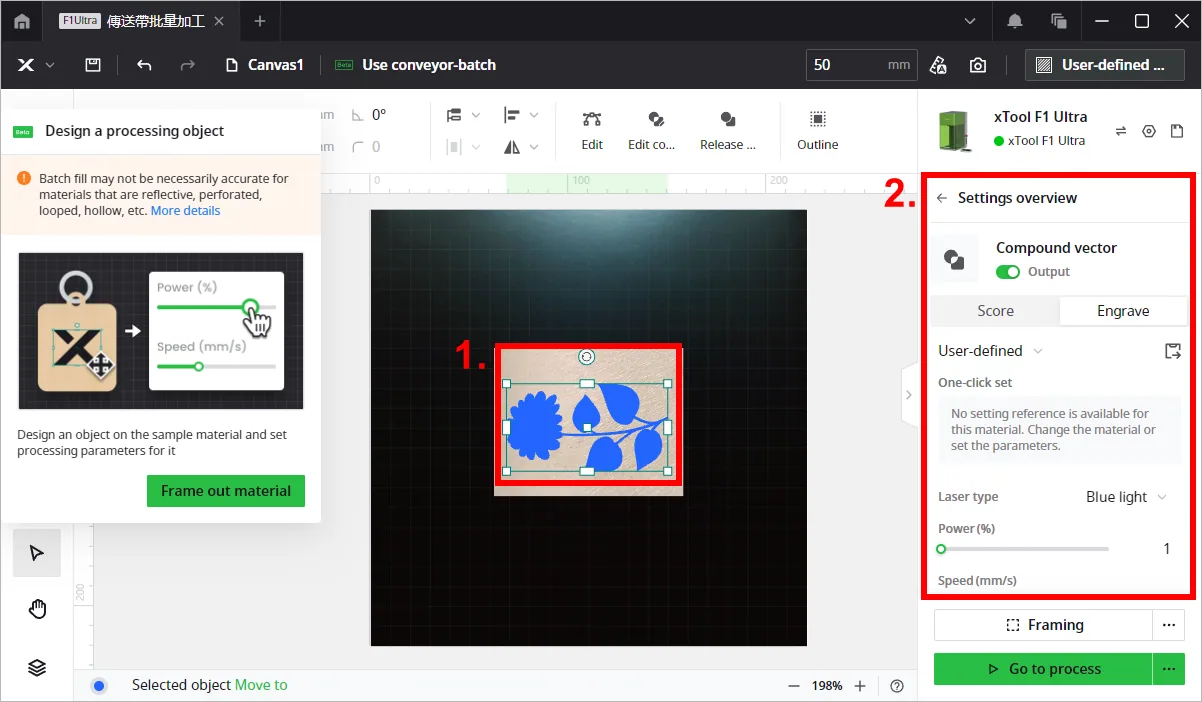

(1) Selecciona los objetos en el lienzo. En la parte derecha de XCS, configura los parámetros para los objetos seleccionados.

Nota: La cinta transportadora no admite el corte por láser.Nota: Para más información sobre los parámetros de procesamiento, consulta Los parámetros de procesamiento para la xTool F1 Ultra.

(2) En la esquina inferior derecha de XCS, haz clic en el icono para configurar la trayectoria de procesamiento.

Evitar humo: Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Te recomendamos activar esta función para el grabado en materiales como madera y cartón corrugado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces del láser e interferir en el procesamiento por láser.

Trayectoria de procesamiento:

• Planificación automática: XCS planifica automáticamente la trayectoria de procesamiento basándose en algoritmos inteligentes.
• Definición por el usuario: Configura manualmente las trayectorias de procesamiento de algunos objetos.

5. Encuadra el material de muestra

El primer material colocado en el área de procesamiento se usa como material de muestra. Durante el procesamiento por lotes, XCS rellenará los demás materiales basándose en el diseño de la muestra. Encuadrar el material de muestra ayuda a mejorar la precisión del relleno por lotes.

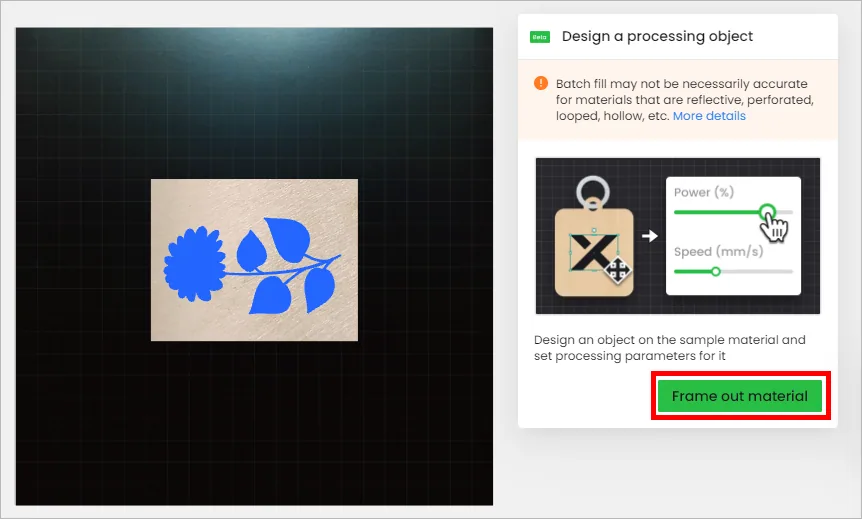

(1) Haz clic en Encuadrar material.

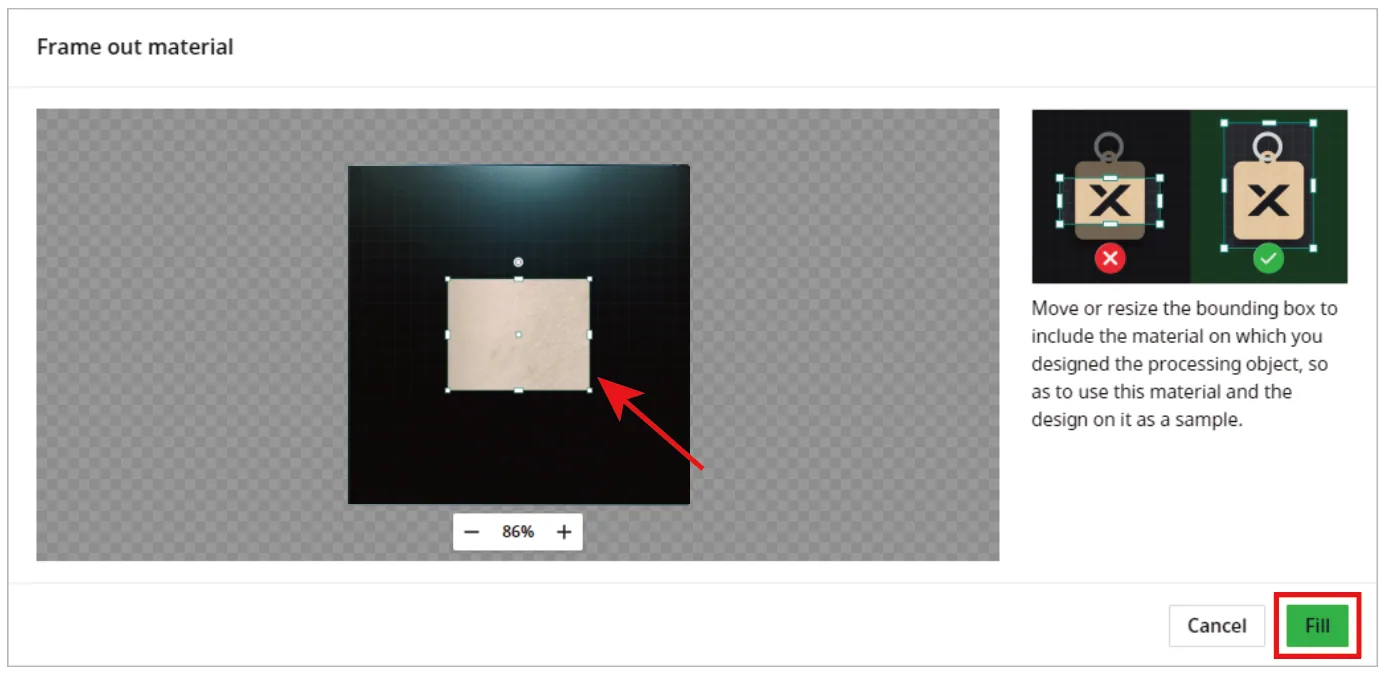

(2) En la ventana emergente, mueve o redimensiona el cuadro delimitador para incluir el material de muestra dentro de él. Luego, haz clic en Rellenar.

6. Previsualiza el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante el encuadre (framing). El encuadre significa que los puntos del láser recorren el borde de los objetos de procesamiento sobre el material. Sigue estos pasos para iniciar el encuadre:

● Potencia de luz: Ajusta la potencia del láser para el encuadre.

● Modo: En el modo Rect, los puntos del láser recorren el borde rectangular de los objetos de procesamiento. En el modo Contorno, los puntos del láser recorren el contorno de los objetos de procesamiento.

(2) Haz clic en Encuadre en el software. Los puntos del láser se moverán a lo largo del límite de los objetos de procesamiento sobre el material para que puedas previsualizar el área de procesamiento.

Para detener el encuadre, haz clic en el botón Detener encuadre en la esquina inferior derecha de XCS.

Nota: Si el área de procesamiento no es la ideal, ajusta las posiciones de los objetos en el software, y el límite mostrado sobre el material cambiará en consecuencia en tiempo real.

7. Inicia el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Ir a procesar.

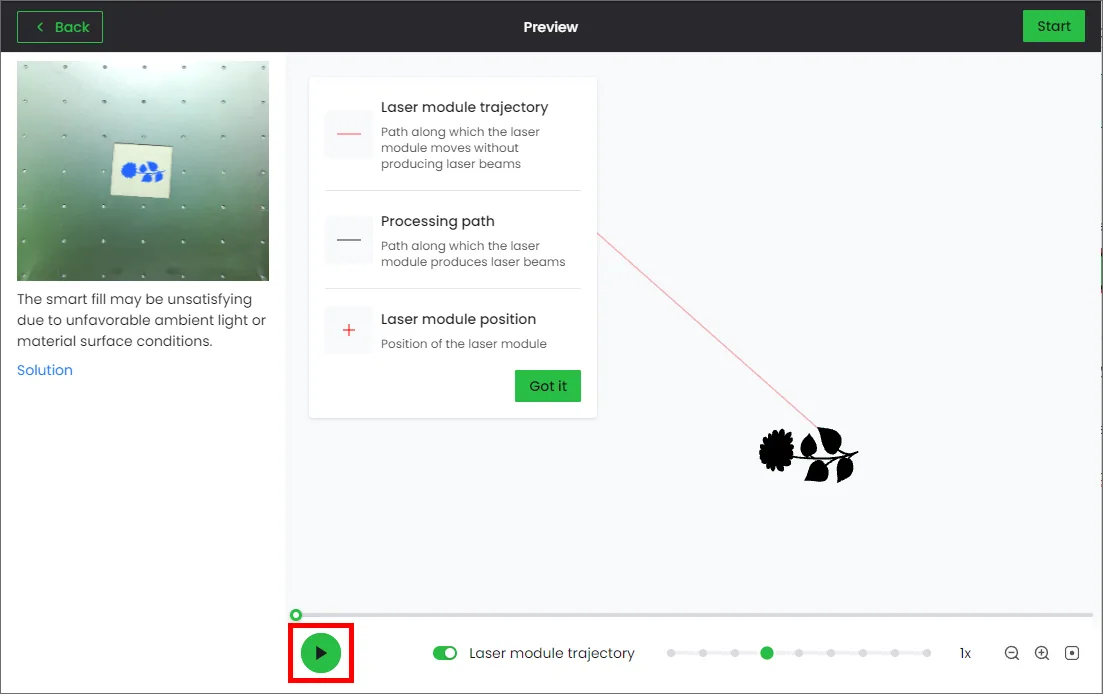

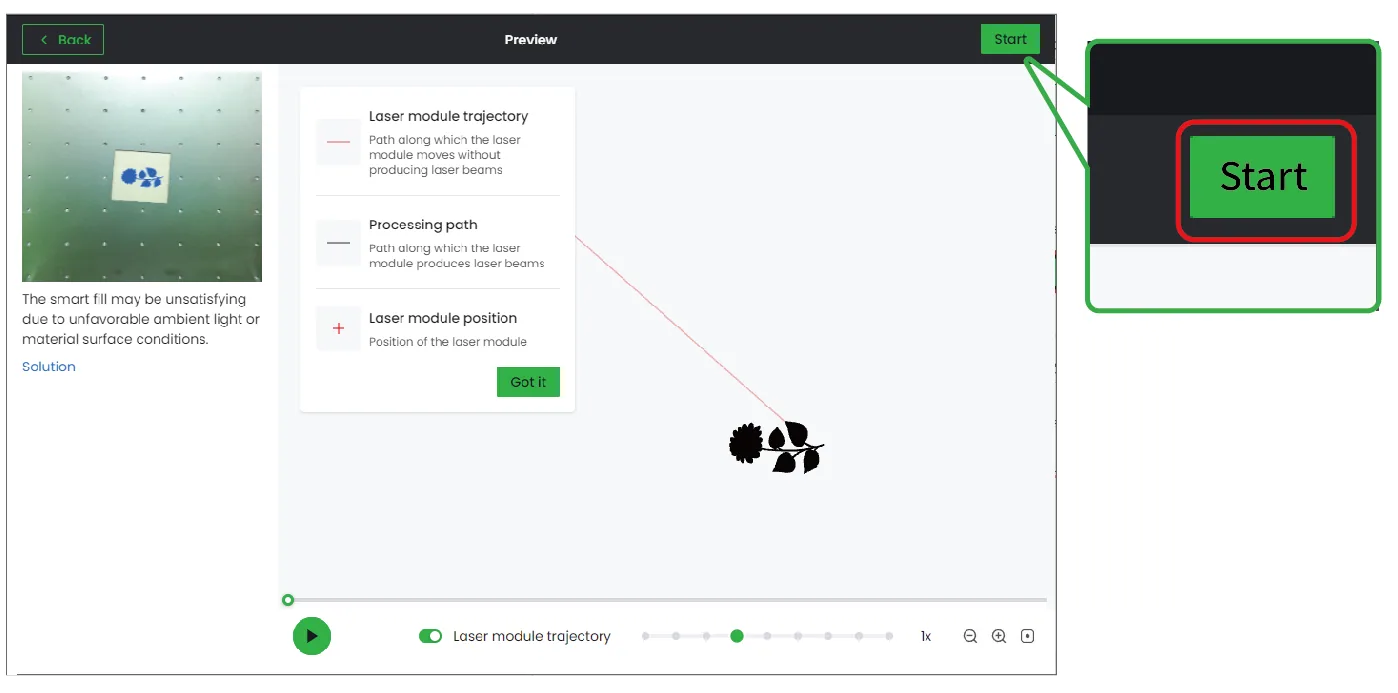

(2) Previsualiza el patrón y la trayectoria de procesamiento.

En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la trayectoria de procesamiento.

(3) Ponte unas gafas de protección que puedan bloquear los haces de láser de 455 nm y 1064 nm de longitud de onda.

Nota:
– Cuando la xTool F1 Ultra se usa con una cinta transportadora, su carcasa protectora no se puede cerrar por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.
– Las gafas de protección no se incluyen con la xTool F1 Ultra ni con la cinta transportadora. Cómpralas por separado.

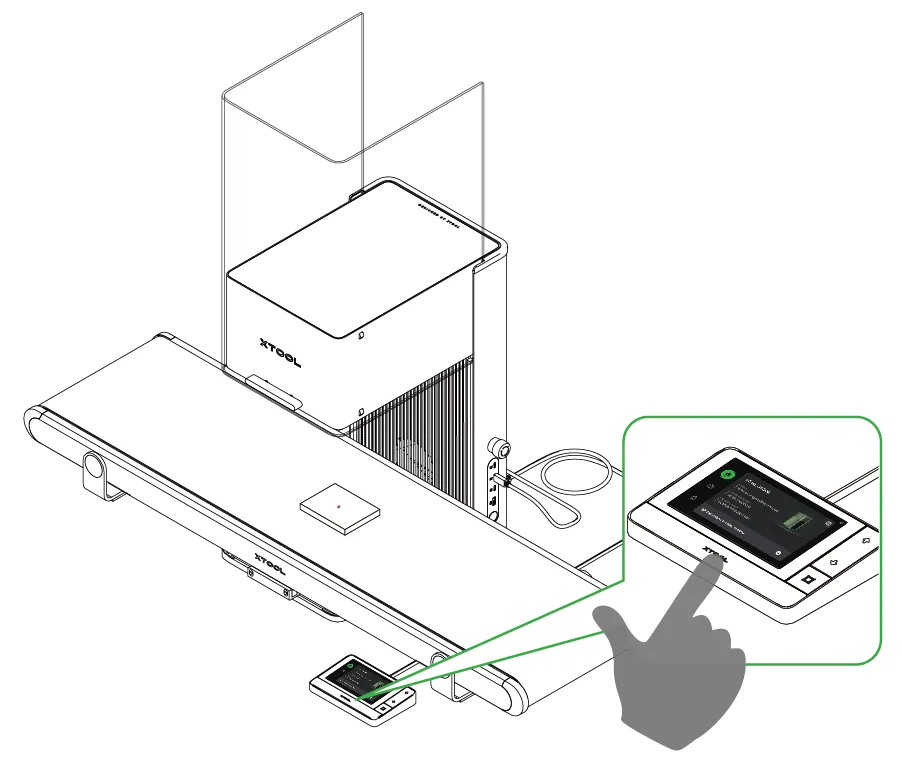

(4) En la esquina superior derecha del software, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón Start/Stop de XTOOL en el controlador con pantalla táctil para iniciar el procesamiento.

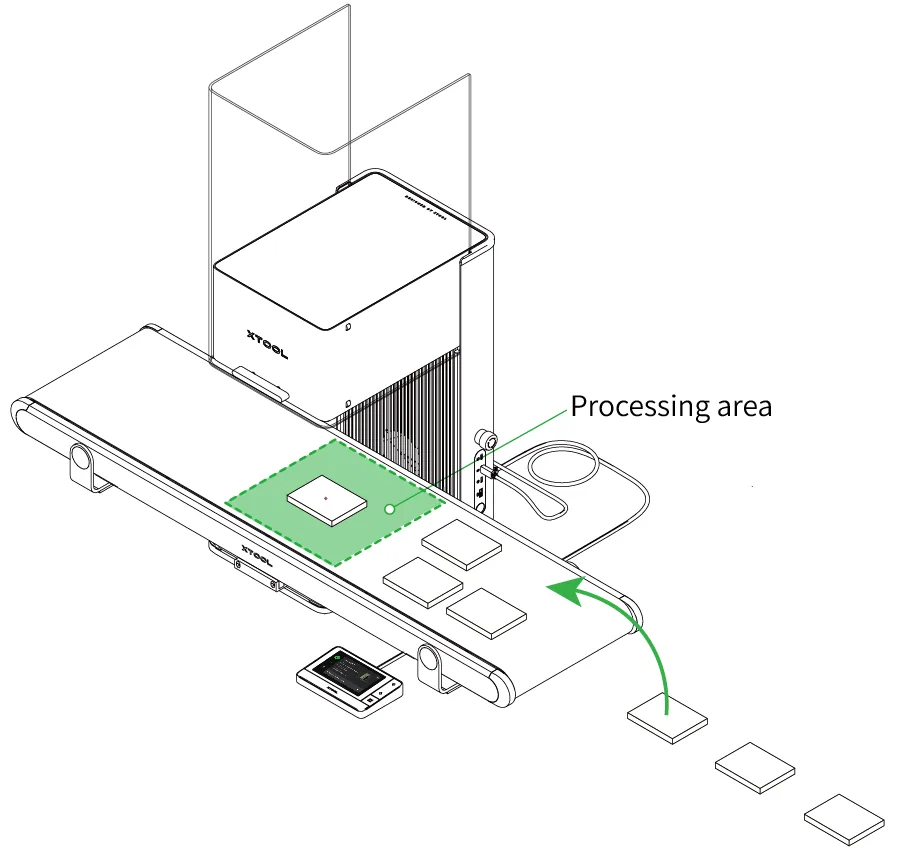

（5）Durante el procesamiento, sigue añadiendo materiales nuevos a la cinta transportadora. Colócalos a la derecha del área de procesamiento.

Nota:
– Al colocar los materiales, mantén la mano alejada del área de procesamiento para evitar lesiones.
– No coloques un material demasiado cerca de los bordes. De lo contrario, el material puede no procesarse.

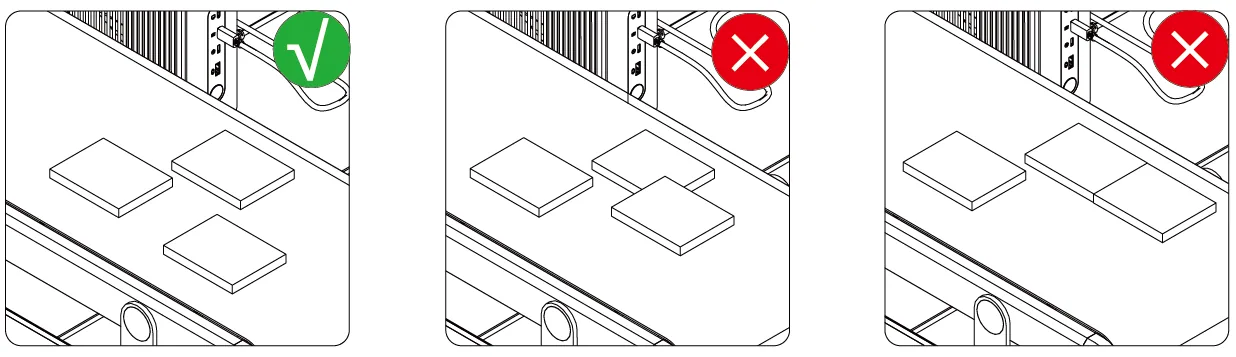

– Asegúrate de que los materiales no se toquen ni se solapen entre sí.

8. Detén el procesamiento

Parada automática: Si no se detecta ningún material 5 veces consecutivas, el procesamiento por lotes finalizará automáticamente.

Parada manual: Haz clic en Cancelar en XCS o pulsa dos veces el botón Start/Stop de XTOOL en el controlador con pantalla táctil.
