Puedes usar la xTool F1 Ultra con el rotary attachment para procesar materiales cilíndricos. Con el Rotary Attachment 2 Pro también puedes procesar materiales esféricos e irregulares.

*El uso del RA2 y del RA2 Pro es el mismo.

Esta página explica cómo usar la xTool F1 Ultra con el rotary attachment para procesar.

 Nota: El pack de la xTool F1 Ultra no incluye ningún rotary attachment.

Configurar el rotary attachment

El Rotary Attachment 2 Pro admite dos modos de trabajo: modo Roller (rodillos) y modo Chuck (mordazas). Si tienes el xTool Accessory Kit para RA2 Pro, puedes instalar el módulo en forma de L en el Rotary Attachment 2 Pro para adaptarte a más escenarios.

Monta y configura el rotary attachment según tus necesidades.

Nota: El Rotary Attachment 1 y el Rotary Attachment 2 solo admiten el modo Roller.

• Si usas el modo Roller, puedes ajustar el rotary attachment al nivel A, B o C.

• Si usas el modo Chuck, puedes instalar los componentes del plato de mordazas y las mordazas según tus necesidades.

• Si instalas el módulo en forma de L en el Rotary Attachment 2 Pro, puedes ajustar el ángulo del plato de mordazas.


Nota: Para más información sobre cómo montar y configurar el rotary attachment, consulta la Guía de usuario del xTool Rotary Attachment 2 (RA2) y los consejos para usar el módulo en forma de L del RA2 Pro.

Conectar el rotary attachment a la xTool F1 Ultra

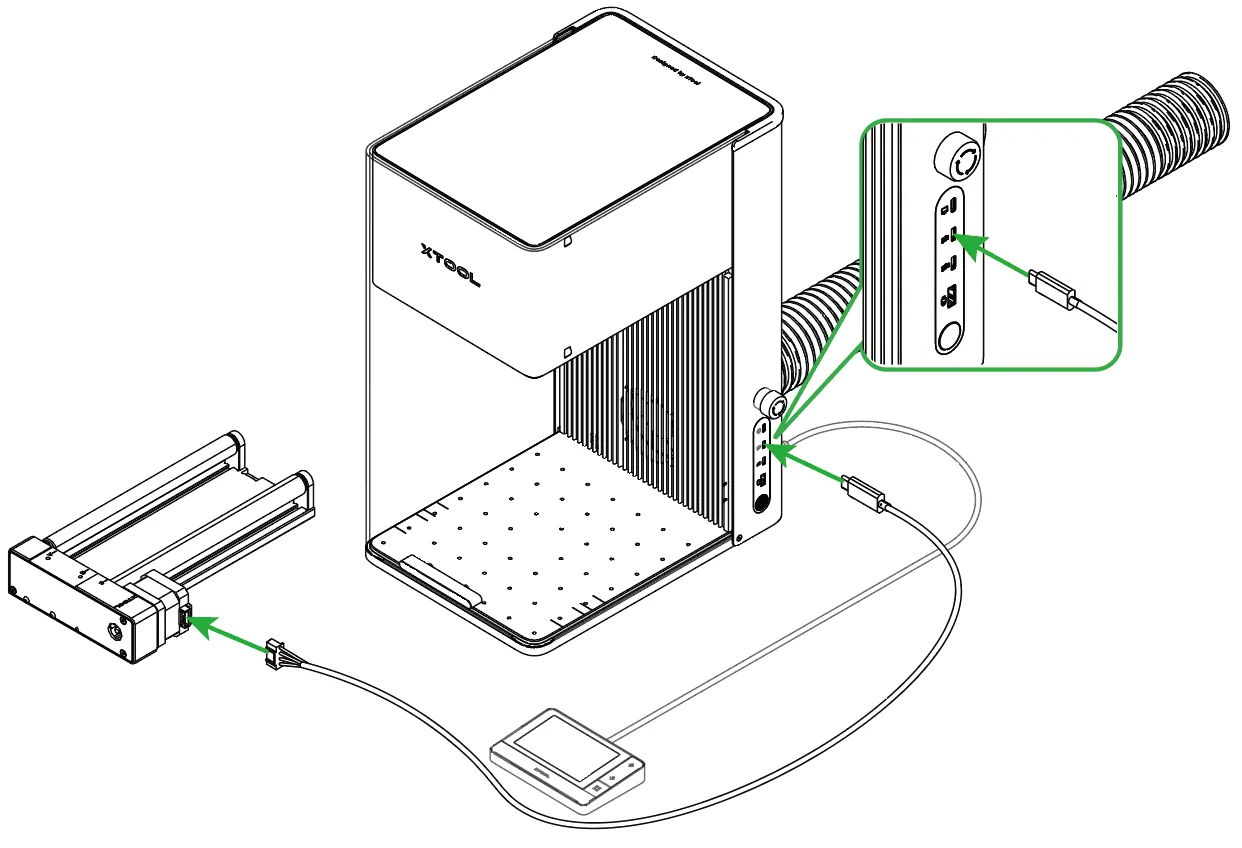

1. Usa el cable de conexión para conectar el rotary attachment a la xTool F1 Ultra.


Nota:
– Si el cable de conexión incluido en el pack del rotary attachment no es compatible con la xTool F1 Ultra, tendrás que comprar uno compatible.
– Puedes conectar el rotary attachment a cualquier puerto de extensión.

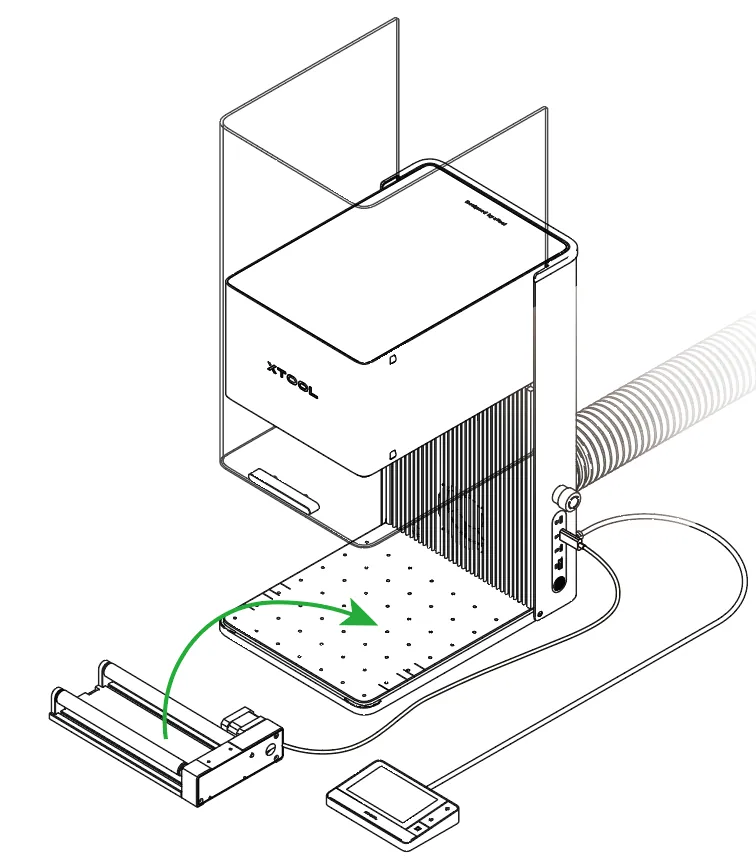

1. Abre el recinto de protección de la xTool F1 Ultra y coloca el rotary attachment sobre la placa base de la xTool F1 Ultra.
   Según el modo de trabajo y el nivel configurados para el rotary attachment, alinea su borde inferior frontal con las líneas de marcado correspondientes de la placa base de la xTool F1 Ultra.

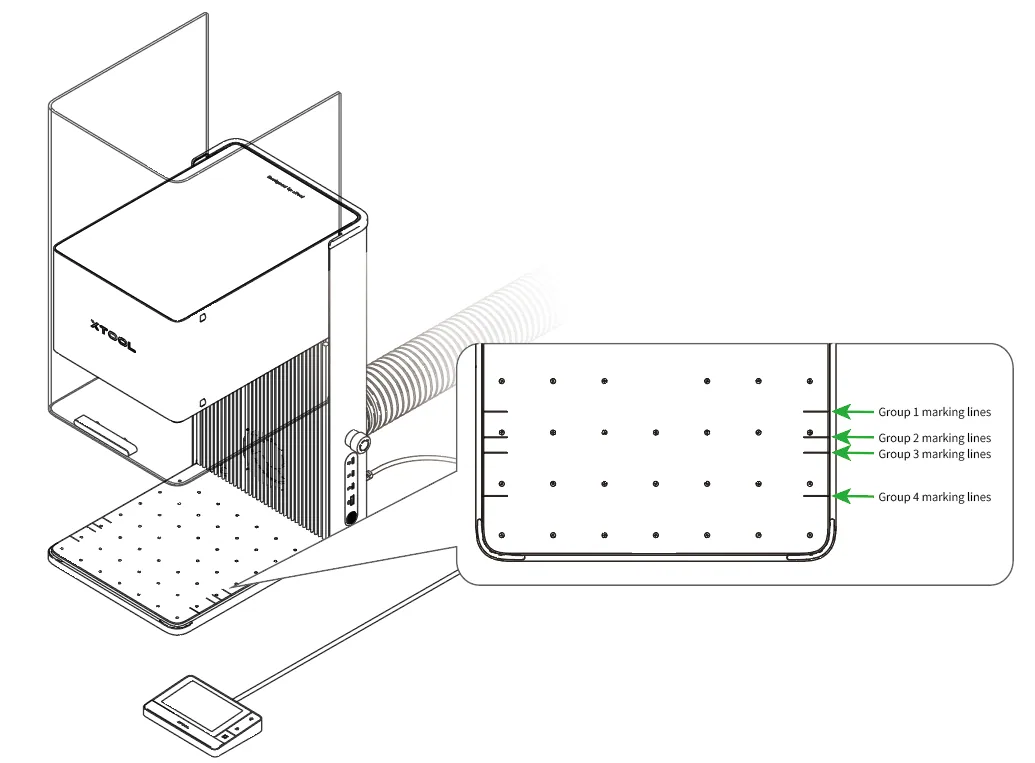

Hay cuatro grupos de líneas de marcado en la placa base de la xTool F1 Ultra.

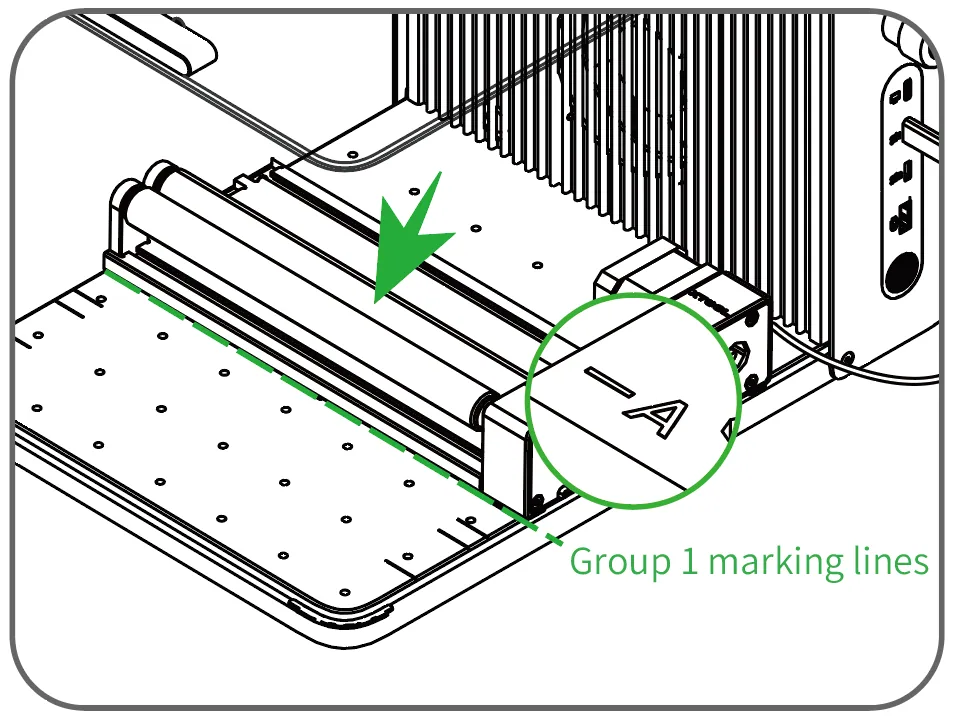

• Si usas el rotary attachment en modo Roller y lo ajustas al nivel A, alinea su borde inferior frontal con las líneas de marcado del Grupo 1.

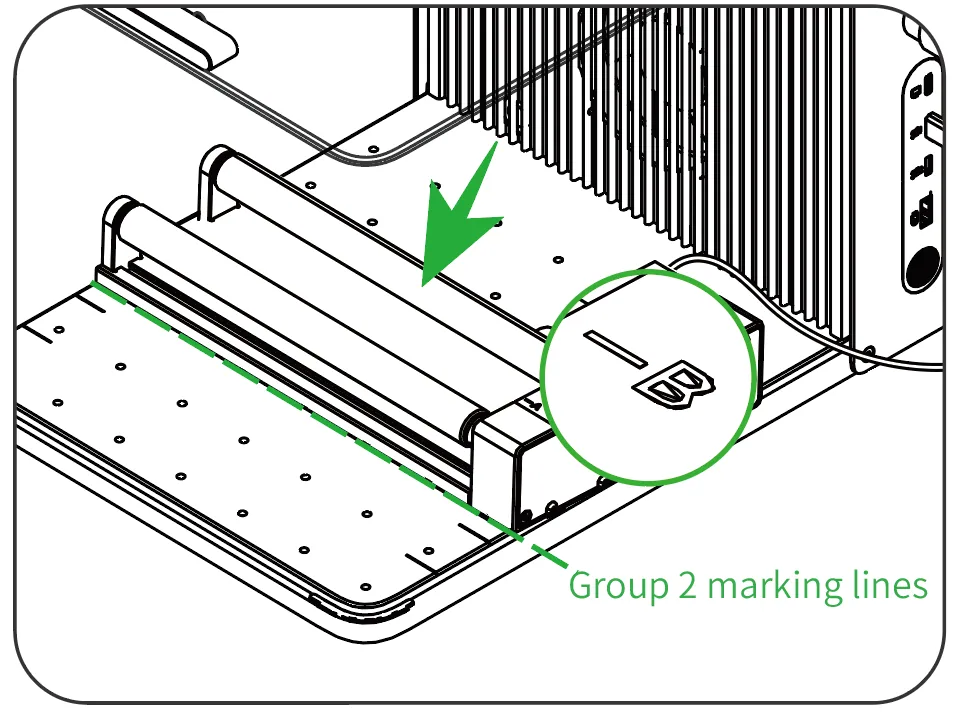

• Si usas el rotary attachment en modo Roller y lo ajustas al nivel B, alinea su borde inferior frontal con las líneas de marcado del Grupo 2.

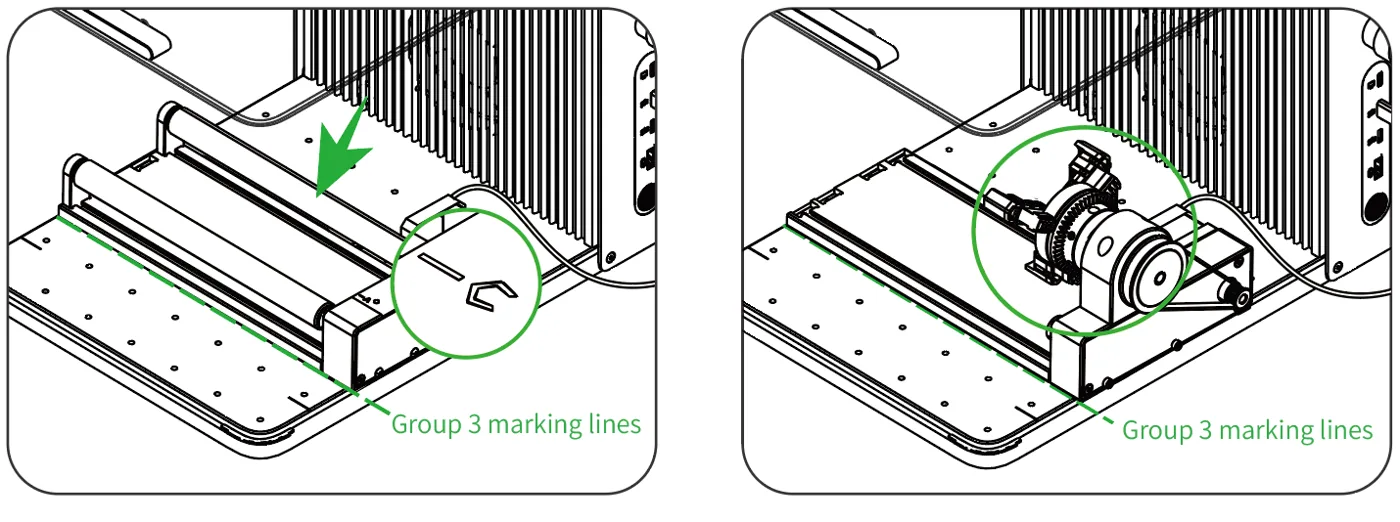

• Si usas el rotary attachment en modo Roller y lo ajustas al nivel C, o usas el modo Chuck, alinea su borde inferior frontal con las líneas de marcado del Grupo 3.

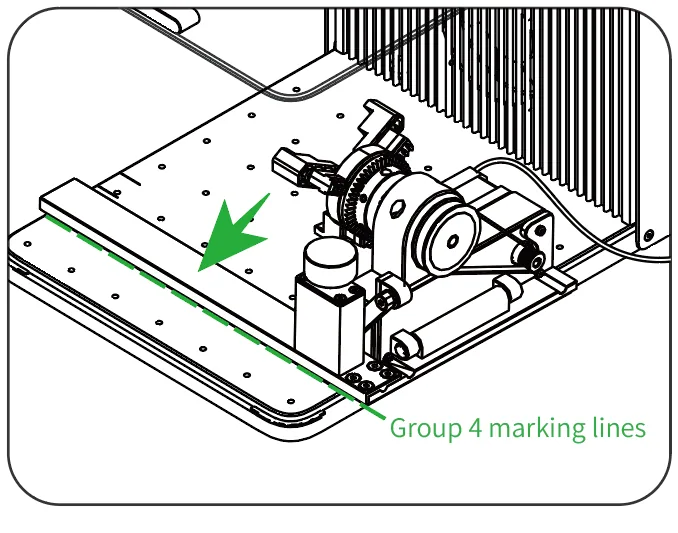

• Si usas el rotary attachment en modo Chuck y le instalas el módulo en forma de L, alinea su borde inferior frontal con las líneas de marcado del Grupo 4.


Procesar un material

1. Conecta la xTool F1 Ultra a XCS

(1) Usa el cable USB para conectar la xTool F1 Ultra a tu ordenador.

(2) Abre XCS en tu ordenador. En la esquina superior derecha de XCS, haz clic en el botón + Nuevo proyecto.

(3) En el lado derecho de la página de edición del proyecto, haz clic en Conectar dispositivo.

Nota: Si ya has conectado un dispositivo xTool en XCS antes, haz clic en Conectar dispositivo.

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Para más información sobre otros métodos de conexión, consulta Cómo conectar la xTool F1 Ultra a XCS.

2. Coloca el material

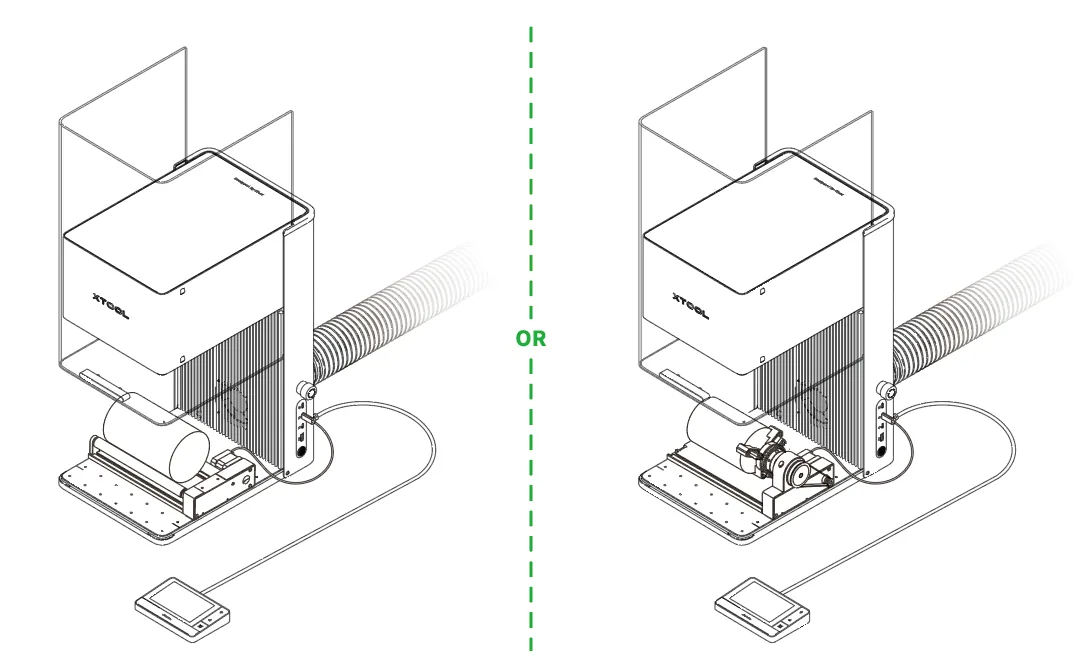

Si usas el rotary attachment en modo Roller, coloca el material entre los dos rodillos.

Si usas el rotary attachment en modo Chuck, fija el material en las mordazas.

3. Selecciona el modo de procesado y el nombre del material

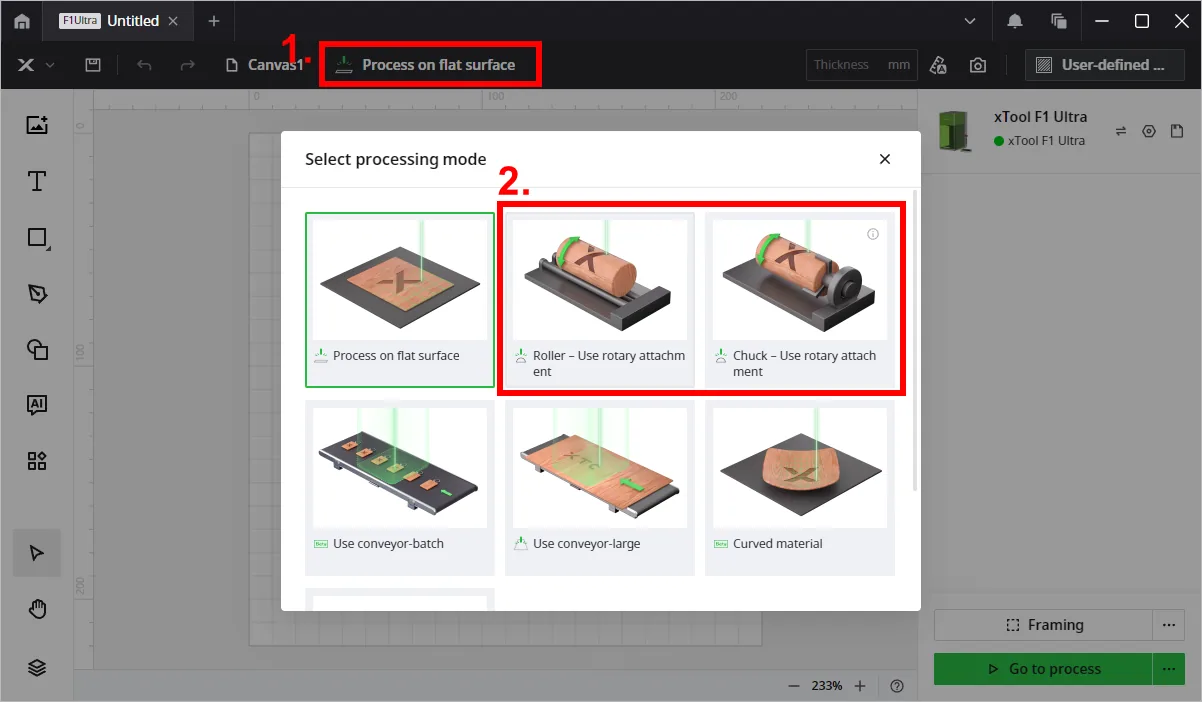

(1) En la parte superior de XCS, haz clic en el nombre del modo de procesado actual y luego selecciona el modo de procesado que usas para el rotary attachment.

• Roller – Usar rotary attachment
  Si usas el rotary attachment en modo Roller, selecciona Roller – Usar rotary attachment.

• Chuck – Usar rotary attachment
  Si usas el rotary attachment en modo Chuck, selecciona Chuck – Usar rotary attachment.

Nota: Si seleccionas Chuck – Usar rotary attachment, tendrás que introducir el Perímetro o el Diámetro del material en la parte superior de XCS.

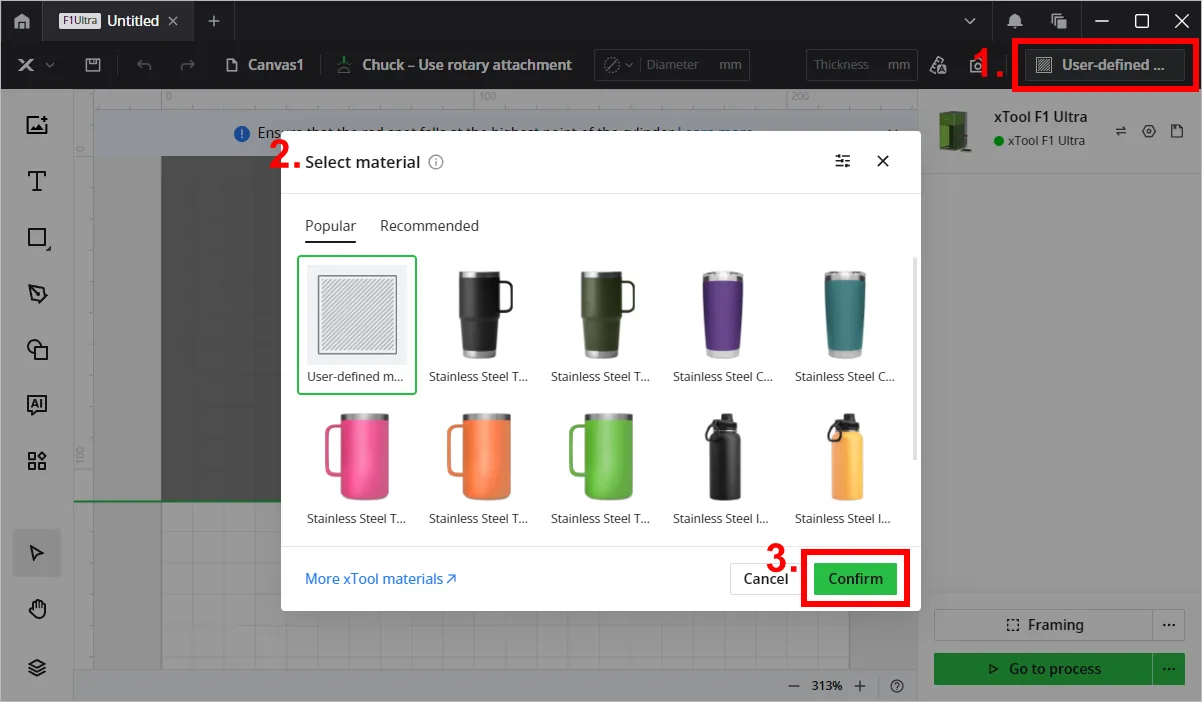

(2) En la esquina superior derecha, haz clic en Material personalizado, selecciona el nombre de tu material y haz clic en Confirmar.

Nota:
– Si no encuentras tu material en la lista, puedes hacer clic en Más materiales xTool para buscar entre más materiales en la Material EasySet Library.
– Si aún no encuentras el nombre de tu material, puedes seleccionar Material personalizado.Nota: Después de seleccionar un material de la lista de materiales o de la Material EasySet Library, el software configurará automáticamente los parámetros para el procesado con láser. Los ajustes por defecto se aplican a los materiales xTool. Puedes ajustar la configuración según tus necesidades.

4. Realiza el enfoque del láser

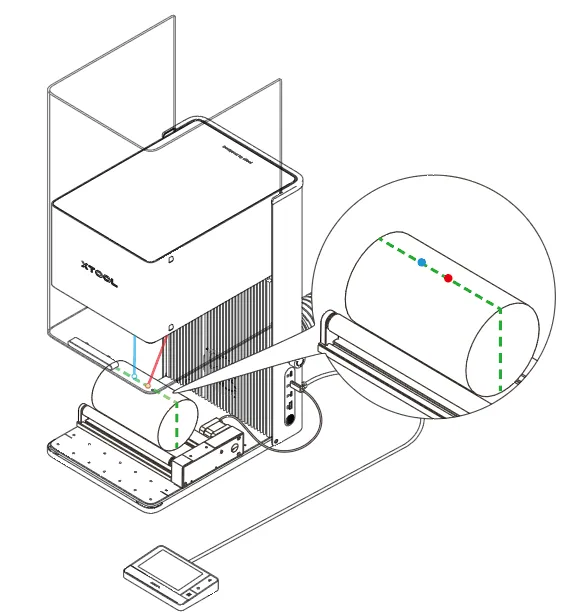

(1) Comprueba si los puntos de luz rojo y azul están ambos en la parte superior del material. Si no es así, sigue los pasos de “Conectar el rotary attachment a la xTool F1 Ultra” para reajustar la posición del rotary attachment.

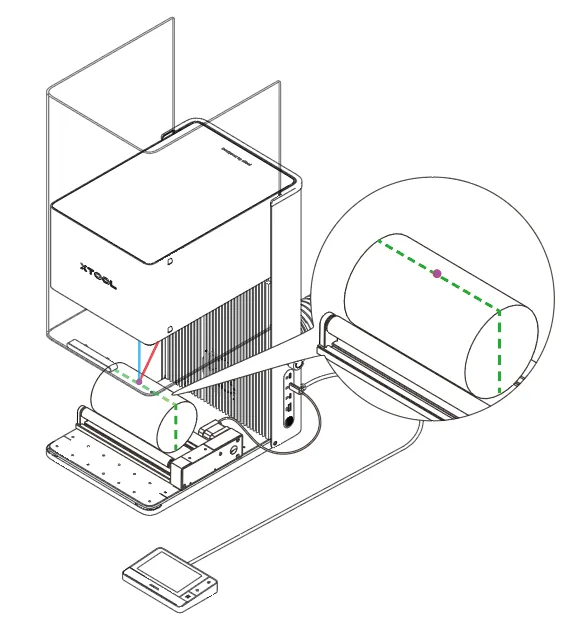

(2) Haz clic en el icono de Medición automática junto a Grosor para iniciar el enfoque automático. Cuando el enfoque automático se complete, XCS mostrará el grosor del material y los puntos de luz rojo y azul se superpondrán.

5. Captura el fondo y diseña los objetos a procesar

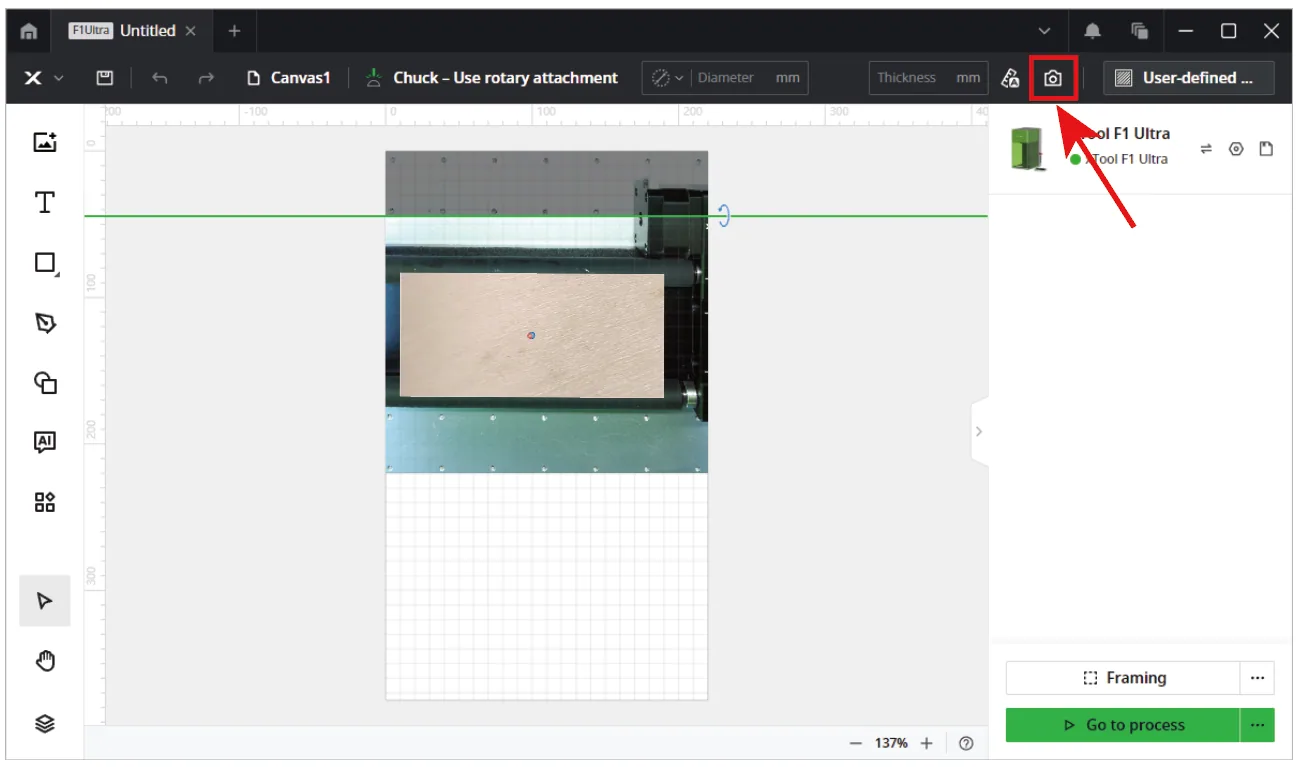

(1) En la esquina superior derecha de XCS, haz clic en el icono de Actualizar fondo .

Nota: XCS toma una foto del área de procesado de la xTool F1 Ultra y la usa como fondo del lienzo. Puedes posicionar los objetos a procesar basándote en el fondo.Nota: Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.

 (2) Arrastra la línea verde sobre el lienzo para que se superponga con los puntos azul y rojo.

Nota: La línea verde indica dónde empieza el procesado con láser.

(3) Diseña los objetos a procesar en el lienzo, debajo de la línea verde. Puedes usar las herramientas a la izquierda del lienzo para importar imágenes, insertar formas, escribir texto, dibujar gráficos vectoriales, etc.

Nota: El área gris por encima de la línea verde es una zona no procesable. No coloques objetos a procesar en esta zona, o los objetos no podrán procesarse.

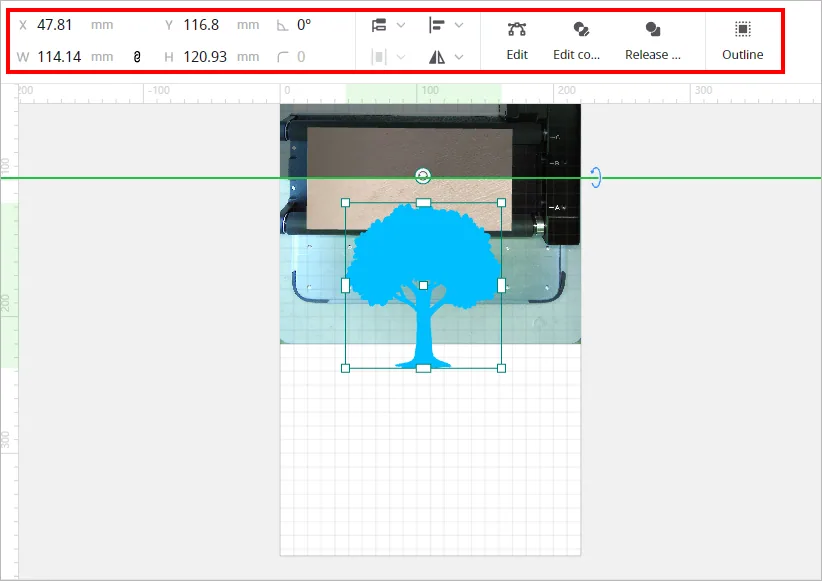

(4) Selecciona los objetos para seguir editándolos con las herramientas de la barra superior.

Nota: Para más información sobre cómo usar XCS para diseñar objetos, consulta el Centro de Aprendizaje del Software.

6. Configura los parámetros de procesado y la ruta de procesado

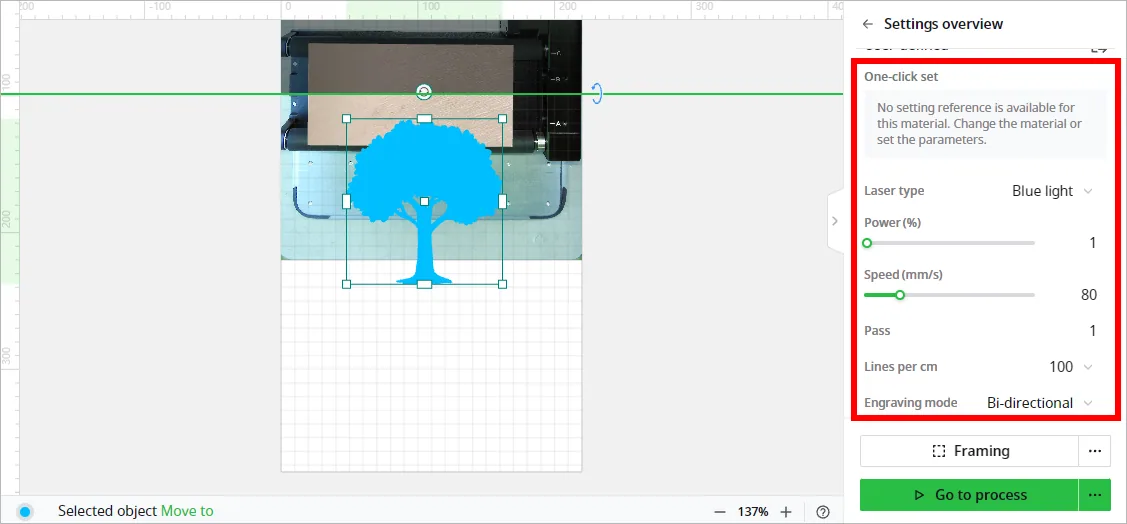

(1) Selecciona los objetos en el lienzo. En el lado derecho de XCS, configura los parámetros para los objetos seleccionados.

Nota:
Tienes que configurar los parámetros de cada objeto. Un objeto que se pase por alto puede no procesarse.
Los parámetros que se pueden configurar para objetos de mapa de bits y objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.Nota: Para más información sobre los parámetros de procesado, consulta Los parámetros de procesado de la xTool F1 Ultra.

(2) En la esquina inferior derecha de XCS, haz clic en el icono para configurar la ruta de procesado.

Evitar humo: Cuando esta función está activada, el dispositivo sigue una ruta menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para marcar materiales como madera y cartón corrugado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces del láser e interferir en el procesado.

Ruta de procesado:

• Planificación automática: XCS planifica automáticamente la ruta de procesado basándose en algoritmos inteligentes.
• Definición por el usuario: Configura manualmente las rutas de procesado de algunos objetos.

7. Previsualiza el área de procesado

Puedes previsualizar el área de procesado sobre el material mediante el encuadre (framing). El encuadre significa que los puntos del láser recorren el borde de los objetos a procesar sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono junto al botón Encuadre para configurar la potencia del láser usada para el encuadre.

(2) Haz clic en Encuadre en el software. Los puntos del láser se moverán a lo largo del contorno de los objetos a procesar sobre el material para que puedas previsualizar el área de procesado.

Nota: Si el área de procesado no es la ideal, ajusta las posiciones de los objetos en el software, y el contorno mostrado sobre el material cambia en consecuencia en tiempo real.

Para detener el encuadre, haz clic en el botón Detener encuadre en la esquina inferior derecha de XCS.

8. Inicia el procesado

(1) En la esquina inferior derecha del software, haz clic en Ir a procesar.

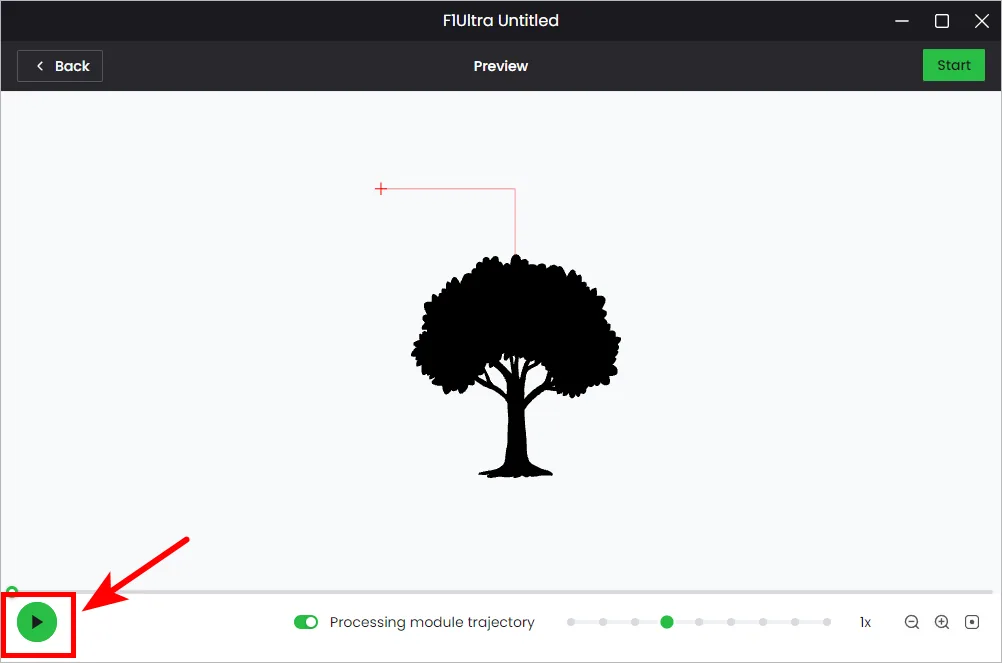

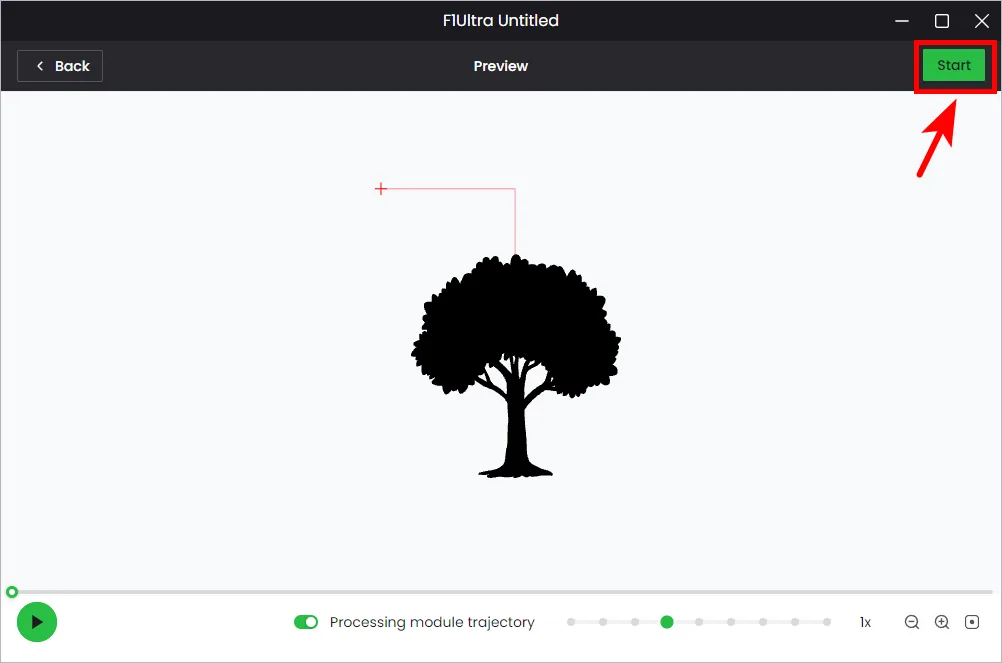

(2) Previsualiza el patrón y la ruta de procesado.

En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la ruta de procesado.

(3) Ponte unas gafas de protección que bloqueen los haces láser de longitudes de onda de 455 nm y 1064 nm.

Nota:
– Cuando la xTool F1 Ultra se usa con el rotary attachment, su recinto de protección no puede cerrarse por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesado.
– Las gafas de seguridad no se incluyen con la xTool F1 Ultra ni con el rotary attachment. Cómpralas por separado.

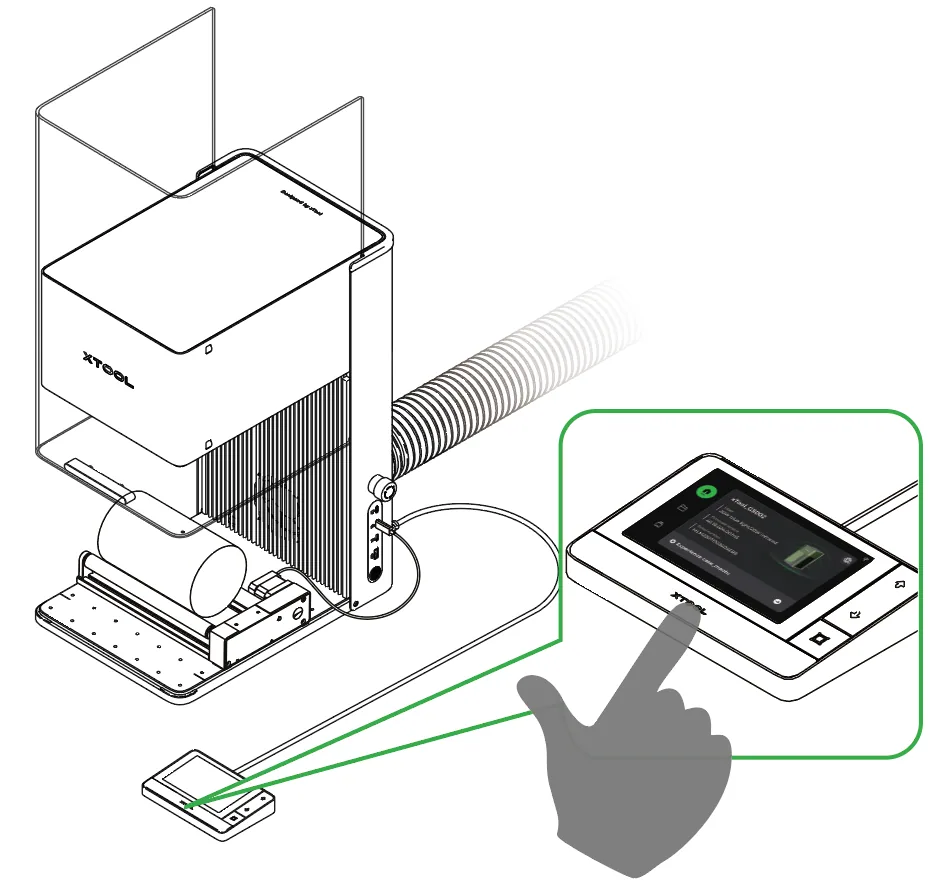

(4) En la esquina superior derecha del software, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón Start/Stop de XTOOL en el controlador con pantalla táctil para iniciar el procesado.
