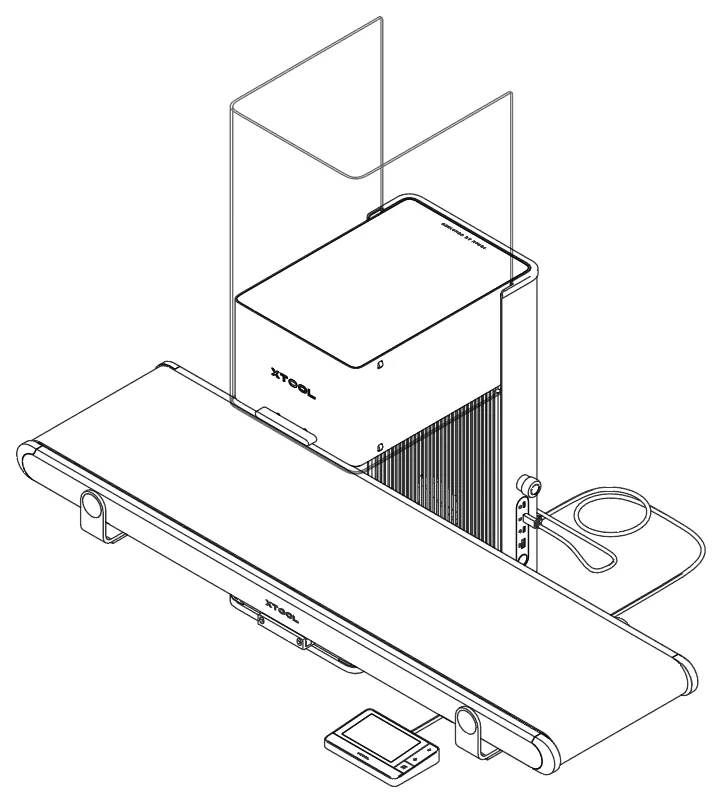

1. Conectar el Conveyor a la xTool F1 Ultra

Sigue las instrucciones del Manual de usuario del xTool Conveyor para instalar y conectar el Conveyor.

2. Conectar la xTool F1 Ultra a XCS

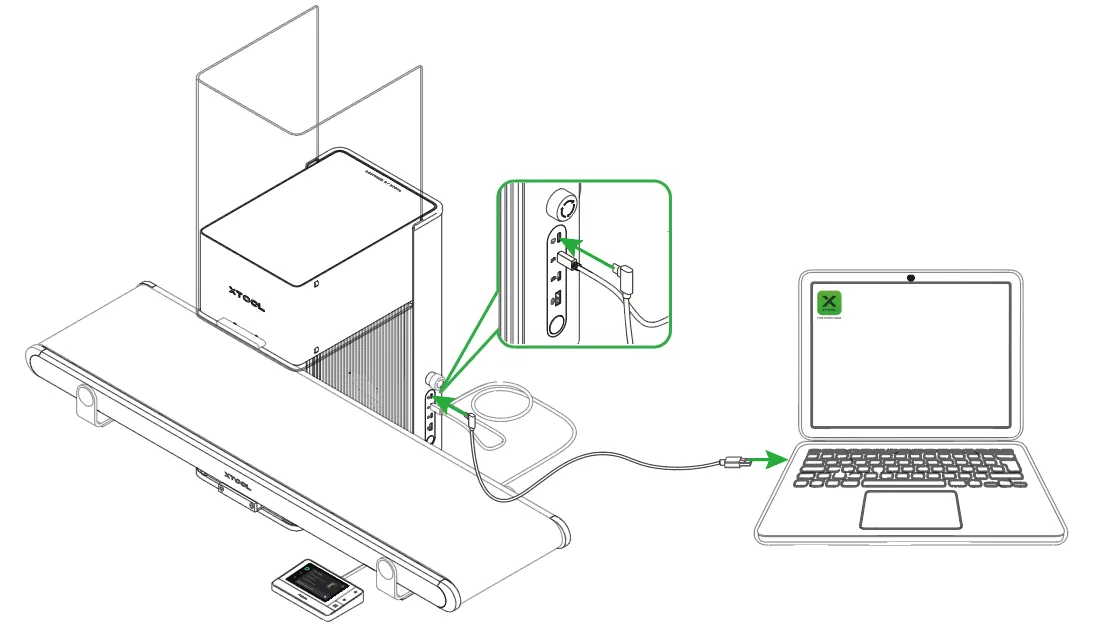

(1) Usa el cable USB para conectar la xTool F1 Ultra al ordenador.

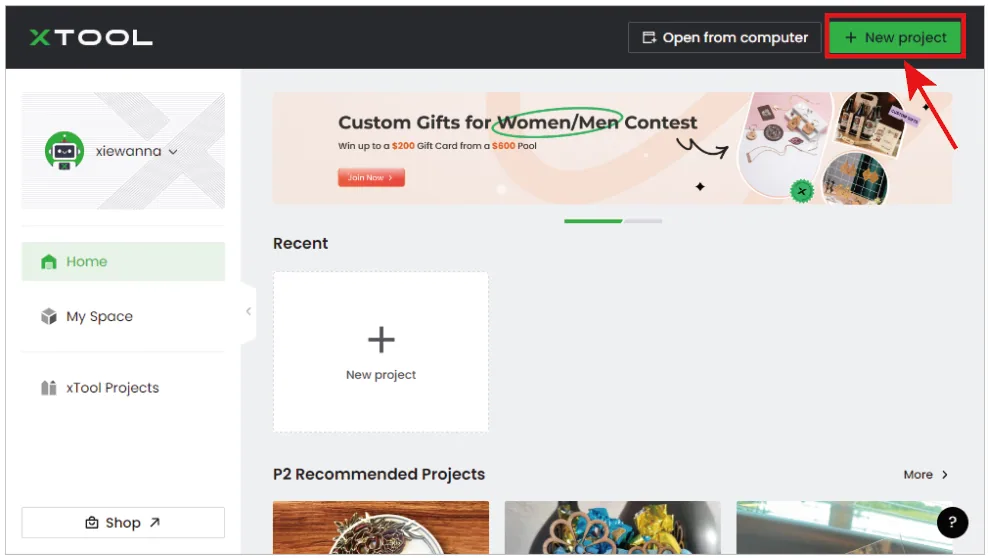

(2) Abre XCS en el ordenador. En la esquina superior derecha de XCS, haz clic en + Nuevo proyecto.

(3) En la parte derecha de la página de edición del proyecto, haz clic en Conectar dispositivo.

Nota: Si ya has conectado un dispositivo xTool en XCS anteriormente, haz clic en Conectar dispositivo.

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Para más información sobre otros métodos de conexión, consulta «Conectar la xTool F1 Ultra a XCS».

Procesar un material grande

1. Seleccionar el modo de procesamiento y el nombre del material

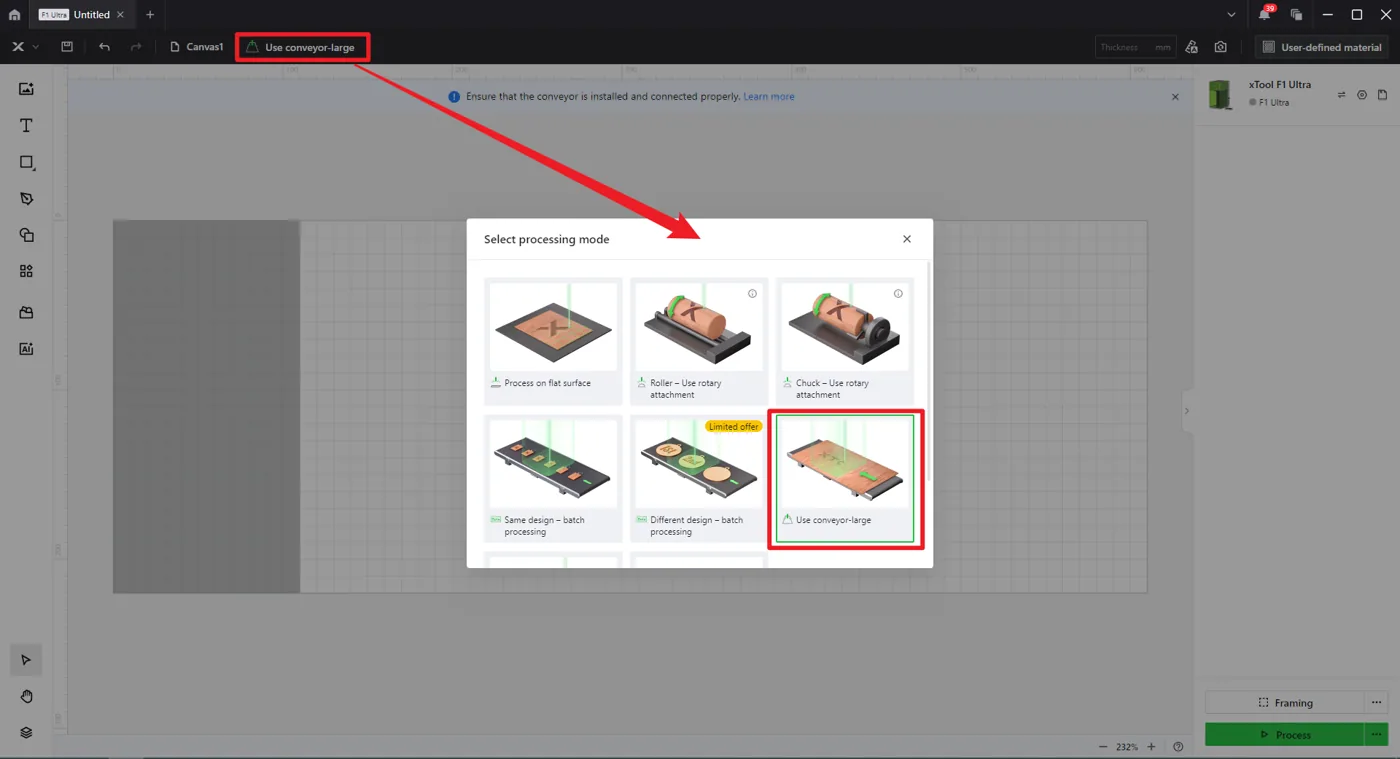

(1) En la parte superior de XCS, haz clic en el nombre del modo de procesamiento actual y, a continuación, selecciona Usar conveyor-grande como modo de procesamiento.

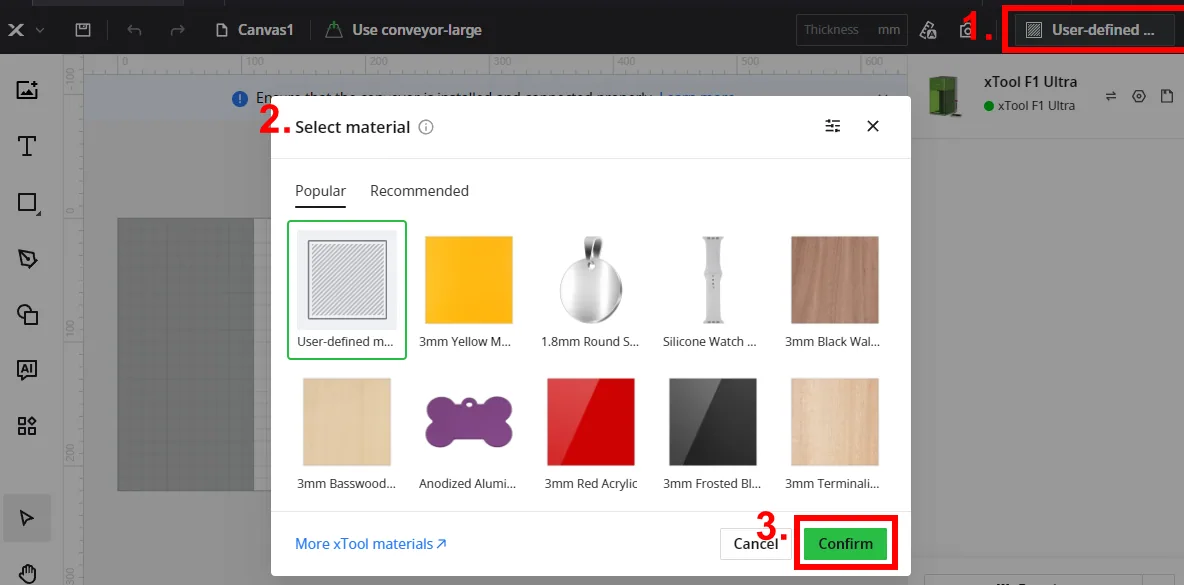

(2) En la esquina superior derecha, haz clic en Material personalizado, selecciona el nombre de tu material y haz clic en Confirmar.

Nota: Si no encuentras tu material en la lista, puedes hacer clic en «Más materiales de xTool» para buscar entre más materiales en la Material EasySet Library. Si aun así no encuentras el nombre de tu material, puedes seleccionar «Material personalizado».Nota: Después de seleccionar un material de la lista de materiales o de la Material EasySet Library, el software configurará automáticamente los parámetros de procesamiento láser. Los ajustes predeterminados corresponden a los materiales de xTool. Puedes ajustarlos según tus necesidades.Nota: Los ajustes de parámetros recomendados solo permiten obtener los mejores resultados cuando se usan materiales de xTool. Si utilizas materiales de terceros, se recomienda que primero realices por tu cuenta una matriz de prueba de material para obtener los efectos y parámetros deseados. Asimismo, asegúrate de que los materiales estén libres de humedad o contaminación, ya que pueden afectar en gran medida a los resultados.

2. Colocar el material y enfocar el láser

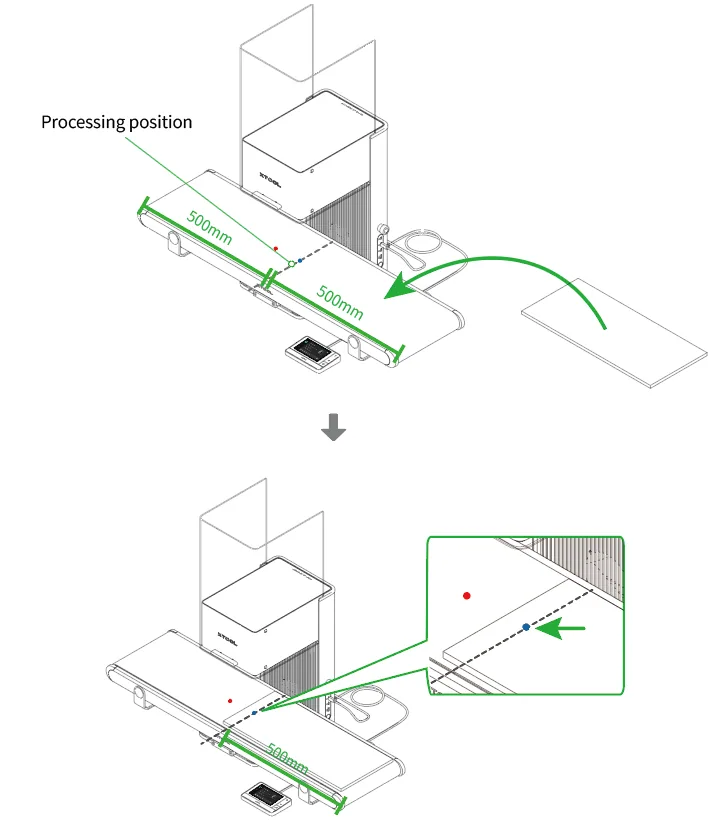

(1) Coloca el material en el lado derecho del Conveyor, de modo que el punto de luz azul incida sobre la superficie del material.

Nota: No uses materiales finos permeables a la luz (como papel y tela) sobre el Conveyor. Los haces láser que incidan sobre la cinta la dañarán.

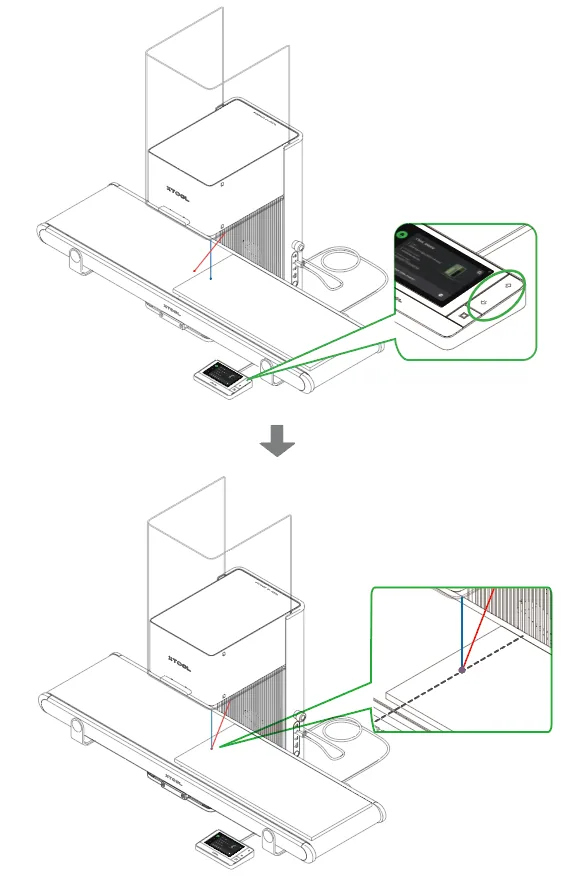

(2) Mantén pulsado el botón Subir/Bajar del módulo láser para elevar o bajar el módulo láser. Cuando los puntos de luz rojo y azul se superpongan formando un punto morado, el enfoque estará correctamente ajustado.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz rojo se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz rojo se desplaza hacia la derecha.

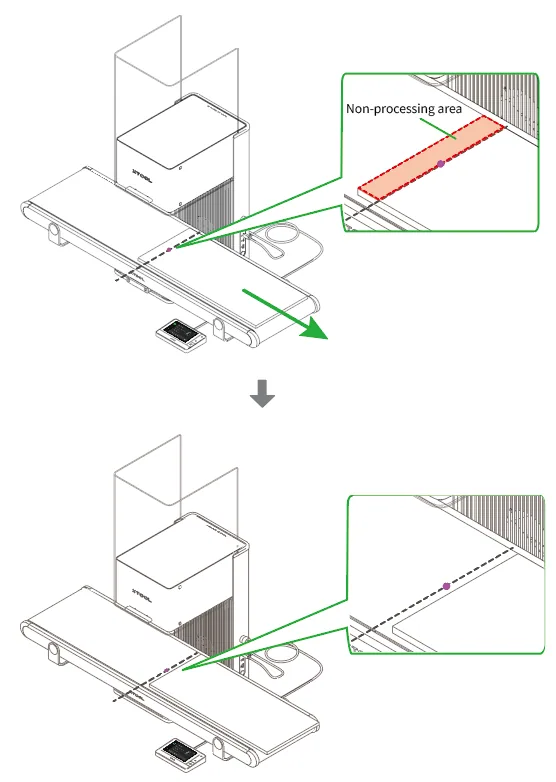

Nota: En el modo «Usar conveyor-grande», los haces láser solo inciden en la línea central del Conveyor. El material se desplaza de derecha a izquierda y, por tanto, la parte situada a la izquierda de la línea central no se procesará.
Si necesitas procesar todo el material, puedes desplazarlo a la derecha de la línea central después de terminar el enfoque.

3. Capturar el fondo y diseñar los objetos a procesar

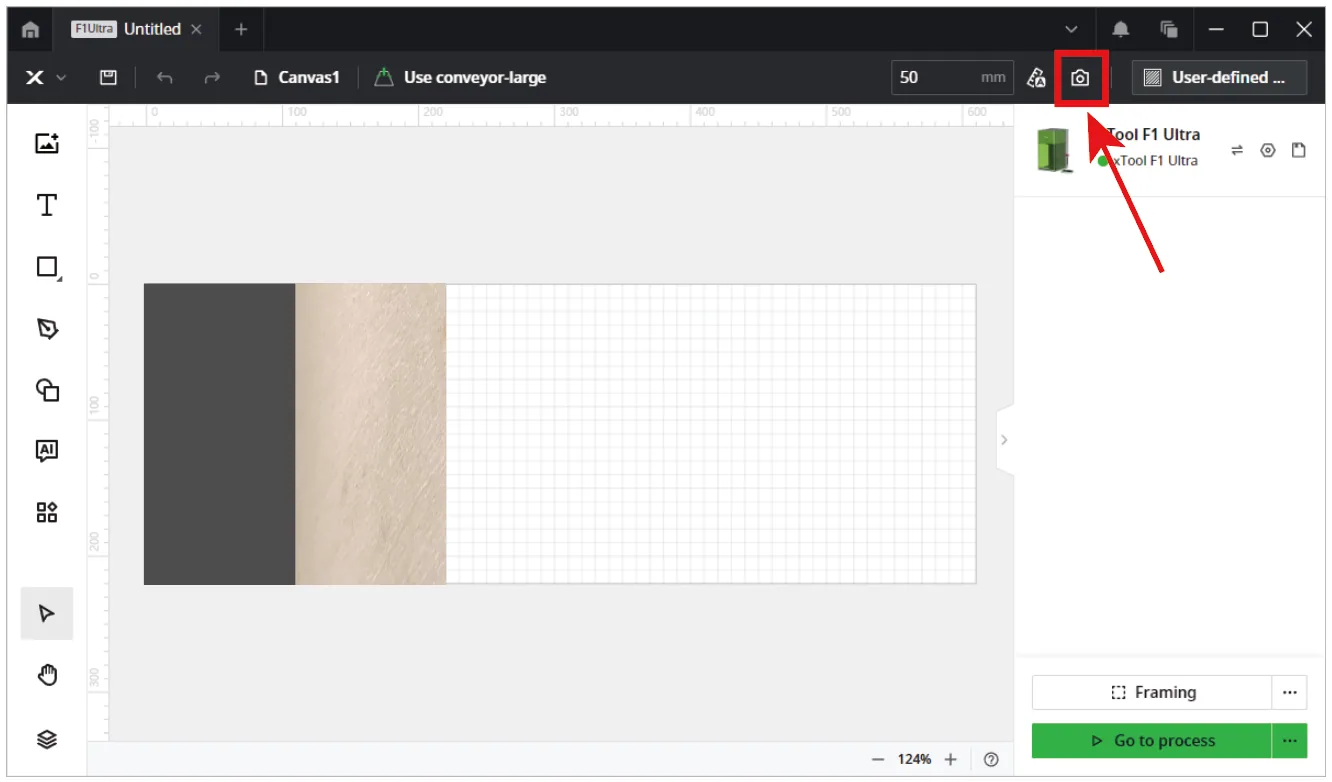

(1) En la esquina superior derecha de XCS, haz clic en el icono «Actualizar fondo» .

XCS toma una foto del área de procesamiento de la xTool F1 Ultra e inserta la foto como fondo del lienzo. Puedes posicionar los objetos a procesar en función del fondo.

Nota: Para garantizar la precisión del posicionamiento, enfoca el láser antes de capturar el fondo.

(2) Usa las herramientas de la izquierda del lienzo para crear objetos en el lienzo. Puedes importar imágenes, insertar formas, escribir texto, dibujar gráficos vectoriales, etc.

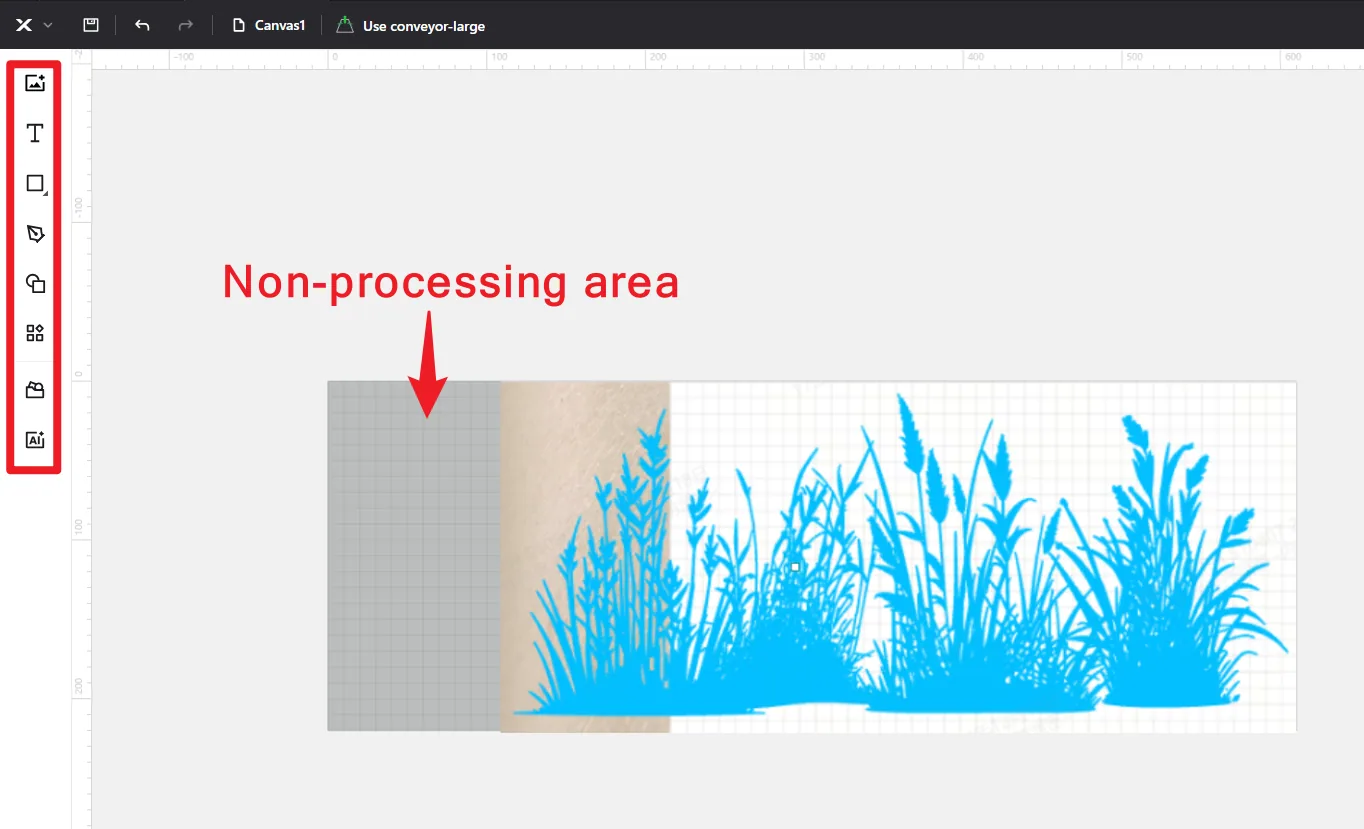

Nota: El área gris del lado izquierdo del lienzo es una zona de no procesamiento. No coloques objetos en esta zona o no podrán procesarse.

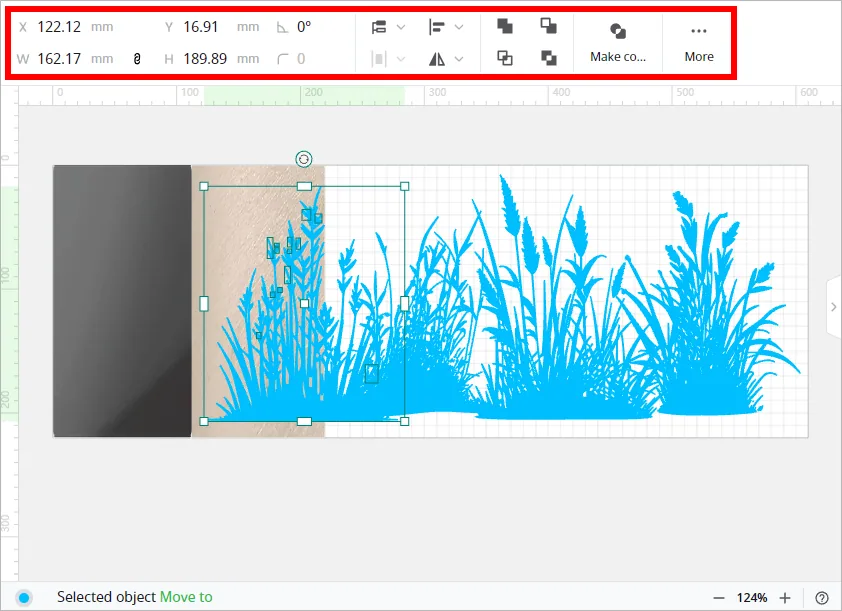

(3) Selecciona los objetos para editarlos con más detalle usando las herramientas de la parte superior del lienzo.

Para más información sobre cómo usar XCS para diseñar objetos, consulta el Centro de Aprendizaje del Software.

4. Configurar los parámetros y la trayectoria de procesamiento

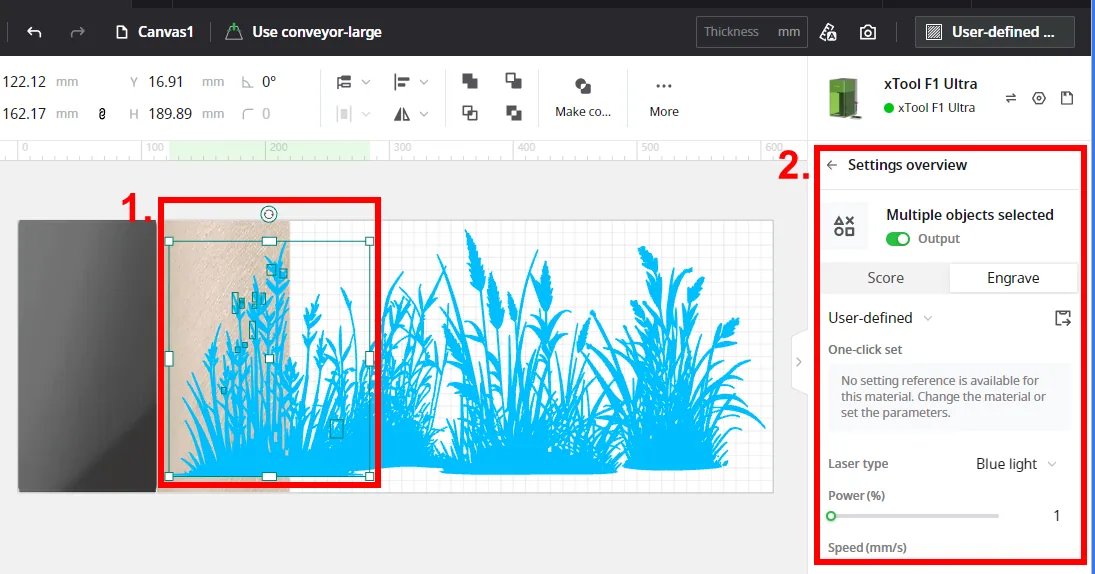

(1) Selecciona objetos en el lienzo. En la parte derecha de XCS, configura los parámetros de los objetos seleccionados.

Nota:
– Debes configurar los parámetros de cada objeto. Un objeto omitido podría no procesarse.
– El Conveyor solo admite el grabado láser sobre el material.Nota: Para más información sobre los parámetros de procesamiento, consulta «Los parámetros de procesamiento para la xTool F1 Ultra».

(2) En la esquina inferior derecha de XCS, haz clic en el icono para configurar la trayectoria de procesamiento.

Evitar humo: Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función al marcar materiales como la madera y el cartón corrugado, que generan mucho humo. De lo contrario, el humo denso puede bloquear los haces láser e interferir en el procesamiento láser.

5. Previsualizar el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante el encuadre (framing). El encuadre consiste en que los puntos láser recorren el contorno de los objetos a procesar sobre el material. Sigue estos pasos para iniciar el encuadre:

(2) Haz clic en Encuadre en el software. Los puntos láser se moverán a lo largo del contorno de los objetos a procesar sobre el material para que puedas previsualizar el área de procesamiento.

Para detener el encuadre, haz clic en el botón Detener encuadre de la esquina inferior derecha de XCS.

Nota: Si el área de procesamiento no es la ideal, puedes ajustar la posición del material o la posición de los objetos en el software.

6. Iniciar el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Procesar.

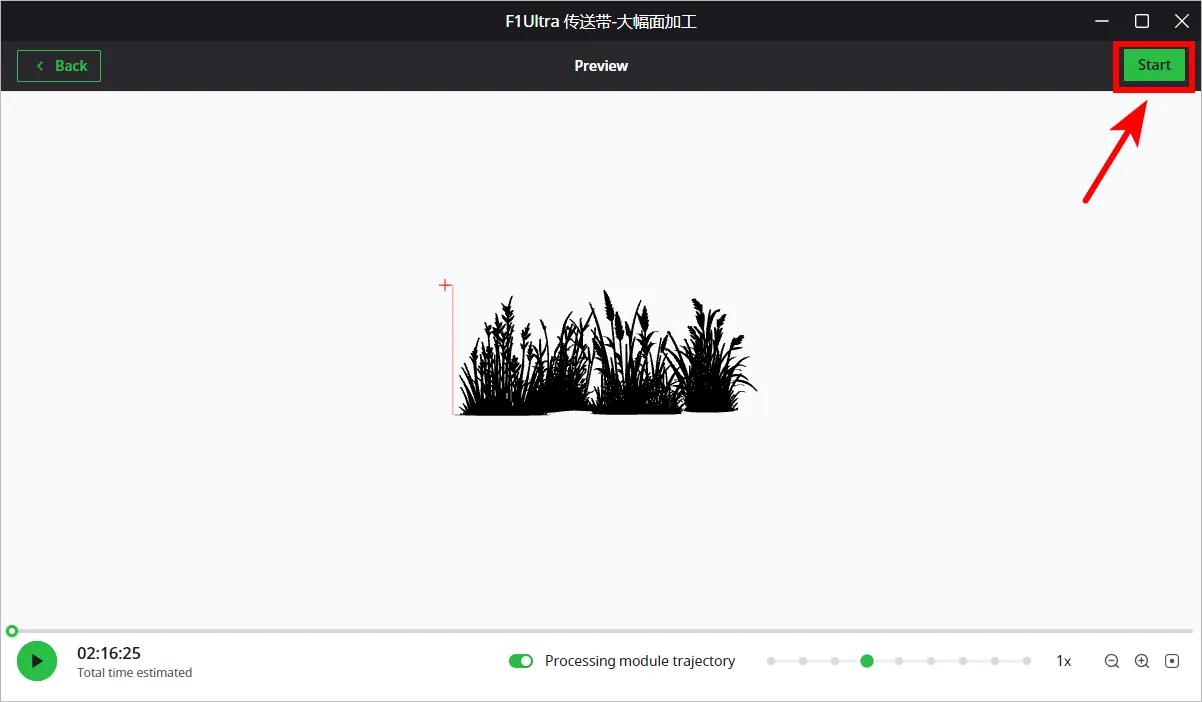

(2) Previsualiza el patrón y la trayectoria de procesamiento.

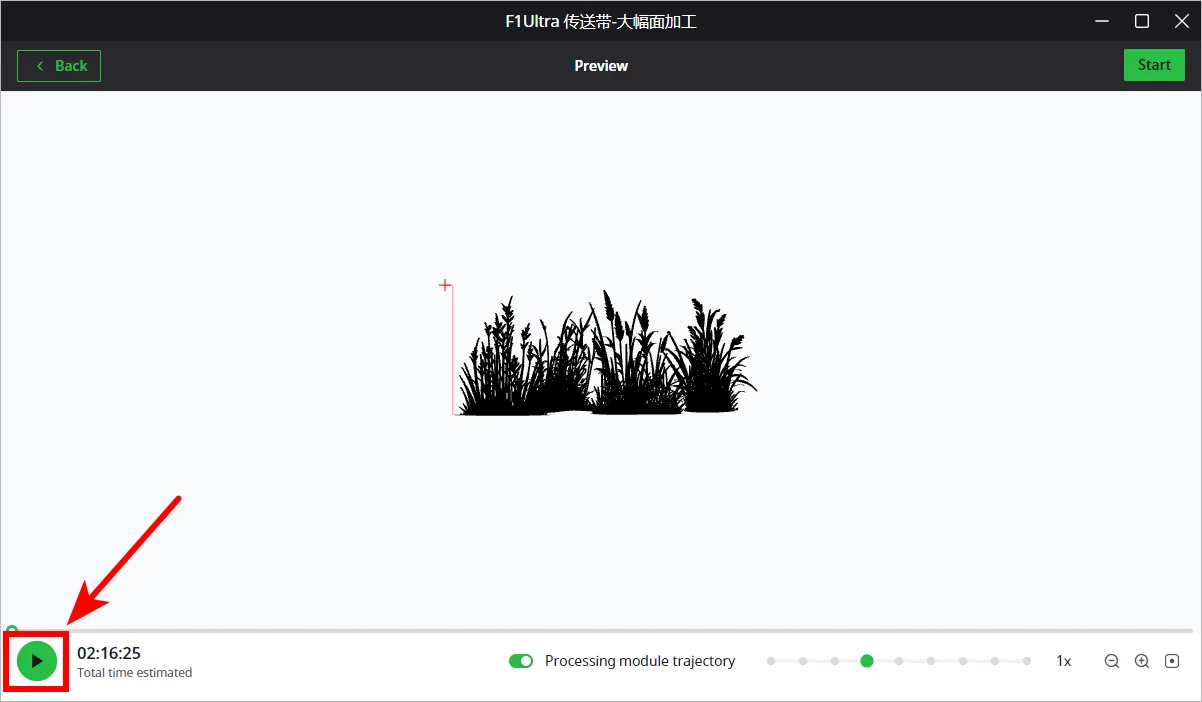

En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la trayectoria de procesamiento.

(3) Ponte unas gafas de protección que puedan bloquear los haces láser de 455 nm y 1064 nm de longitud de onda.

Nota:
Cuando la xTool F1 Ultra se usa con un Conveyor, su carcasa protectora no puede cerrarse por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.
Las gafas de protección no vienen incluidas con la xTool F1 Ultra ni con el Conveyor. Adquiérelas por separado.

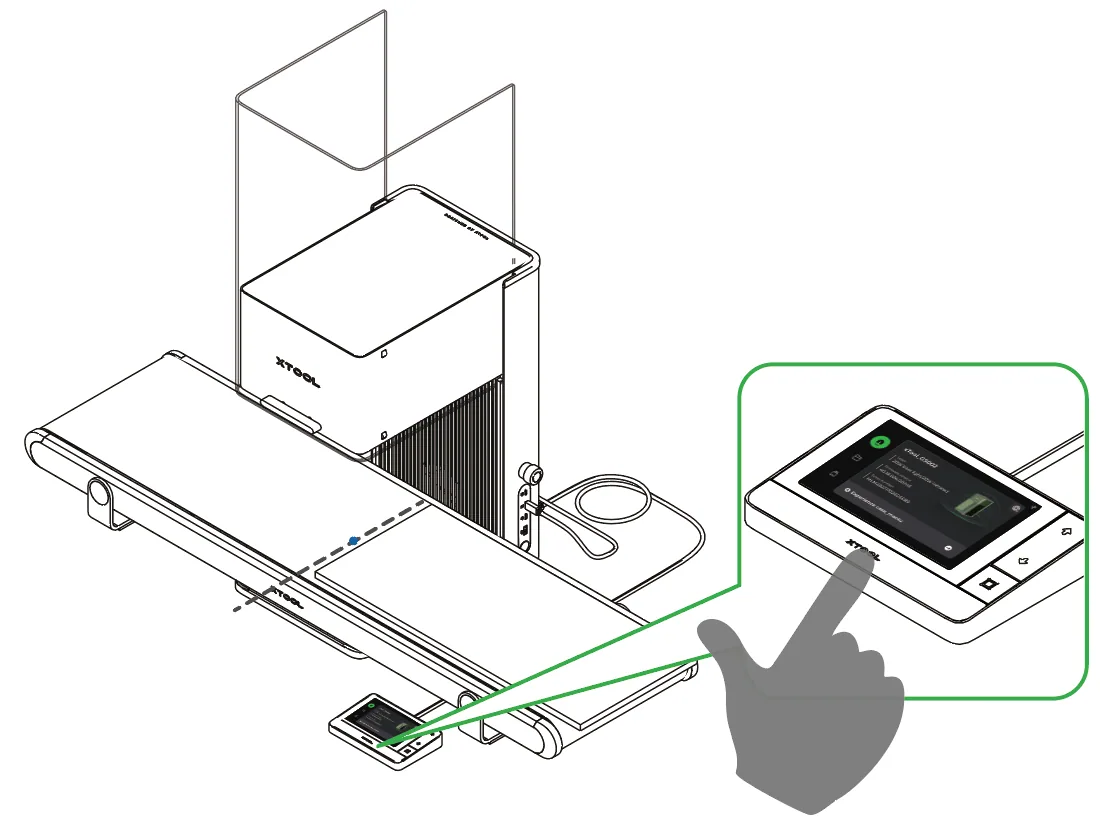

(4) En la esquina superior derecha del software, haz clic en Iniciar. Cuando el software muestre «Ready» (Listo), pulsa el botón Start/Stop de XTOOL en el controlador con pantalla táctil para empezar a procesar.
