Puedes usar la xTool F1 Ultra con el rotary attachment para procesar materiales cilíndricos. Con el Rotary Attachment 2 Pro, también puedes procesar materiales esféricos e irregulares.

*El uso del RA2 y del RA2 Pro es el mismo.

Esta página describe cómo usar la xTool F1 Ultra con el rotary attachment para procesar.

 Nota: El rotary attachment no viene incluido en el pack de la xTool F1 Ultra.

Configurar el rotary attachment

El Rotary Attachment 2 Pro admite dos modos de trabajo: modo Roller (rodillos) y modo Chuck (mandril). Si tienes el xTool Accessory Kit for RA2 Pro, puedes instalar el módulo en forma de L en el Rotary Attachment 2 Pro para adaptarte a más escenarios.

Monta y configura el rotary attachment según tus necesidades.

Nota: El Rotary Attachment 1 y el Rotary Attachment 2 solo admiten el modo Roller.

• Si usas el modo Roller, puedes ajustar el rotary attachment al nivel A, B o C.

• Si usas el modo Chuck, puedes instalar los componentes del mandril de garras y las garras según tus necesidades.

• Si instalas el módulo en forma de L en el Rotary Attachment 2 Pro, puedes ajustar el ángulo del mandril.


Nota: Para más información sobre cómo montar y configurar el rotary attachment, consulta la Guía de usuario del xTool Rotary Attachment 2 (RA2) y los consejos para usar el módulo en forma de L del RA2 Pro.

Conectar el rotary attachment a la xTool F1 Ultra

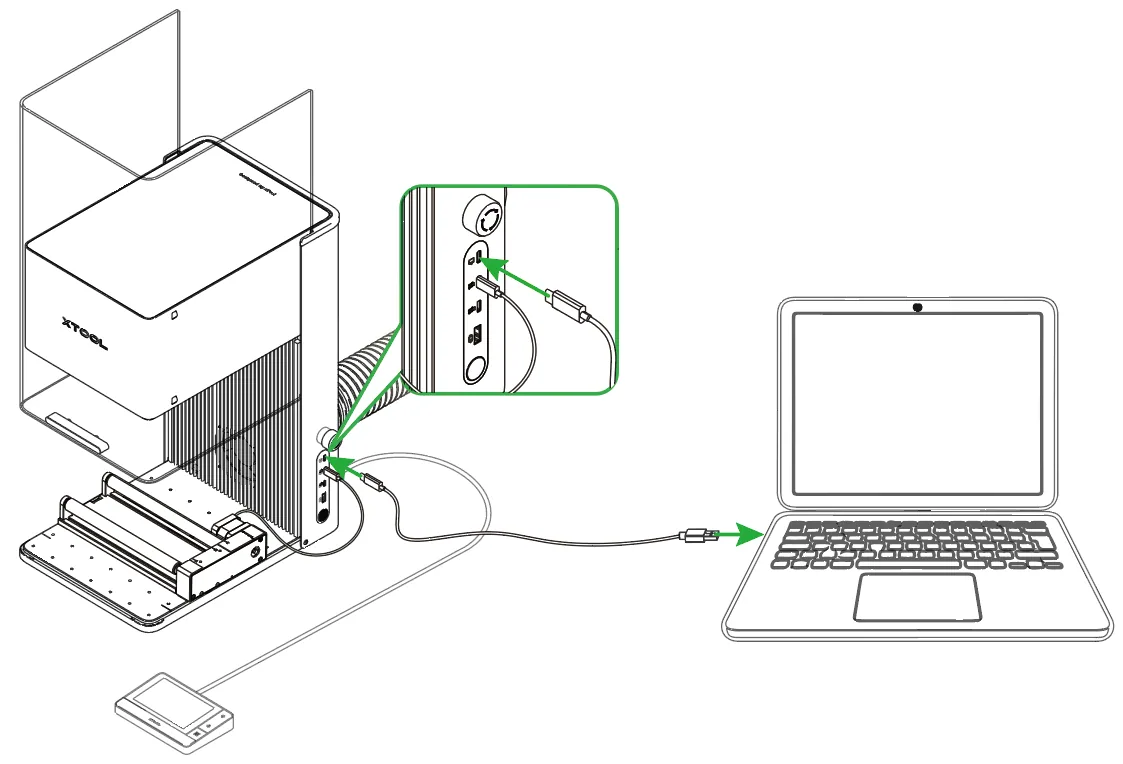

1. Usa el cable de conexión para conectar el rotary attachment a la xTool F1 Ultra.


Nota:
– Si el cable de conexión incluido en el pack del rotary attachment no es compatible con la xTool F1 Ultra, tendrás que adquirir uno compatible.
– Puedes conectar el rotary attachment a cualquier puerto de extensión.

1. Abre la carcasa protectora de la xTool F1 Ultra y coloca el rotary attachment sobre la placa base de la xTool F1 Ultra.
   Según el modo de trabajo y el nivel configurados en el rotary attachment, alinea su borde frontal inferior con las líneas de marcado correspondientes de la placa base de la xTool F1 Ultra.


Hay cuatro grupos de líneas de marcado en la placa base de la xTool F1 Ultra.

• Si usas el rotary attachment en modo Roller y lo ajustas al Nivel A, alinea su borde frontal inferior con las líneas de marcado del Grupo 1.

• Si usas el rotary attachment en modo Roller y lo ajustas al Nivel B, alinea su borde frontal inferior con las líneas de marcado del Grupo 2.

• Si usas el rotary attachment en modo Roller y lo ajustas al Nivel C, o usas el modo Chuck, alinea su borde frontal inferior con las líneas de marcado del Grupo 3.

• Si usas el rotary attachment en modo Chuck y le instalas el módulo en forma de L, alinea su borde frontal inferior con las líneas de marcado del Grupo 4.


Procesar un material

1. Conectar la xTool F1 Ultra a XCS

(1) Usa el cable USB para conectar la xTool F1 Ultra al ordenador.

(2) En la parte superior de la página de edición del proyecto, haz clic en «Conectar un dispositivo». Después, en la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

2. Colocar el material

Si usas el rotary attachment en modo Roller, coloca el material entre los dos rodillos.

Si usas el rotary attachment en modo Chuck, fija el material en las garras.

3. Seleccionar el modo de procesamiento y el nombre del material

(1) En la parte derecha de XCS, selecciona «Usar rotary attachment». Después, selecciona el modo de trabajo del rotary attachment.

• Roller
  Si usas el rotary attachment en modo Roller, selecciona «Roller».
• Chuck
  Si usas el rotary attachment en modo Chuck, selecciona «Chuck» e introduce el Perímetro o el Diámetro del material.

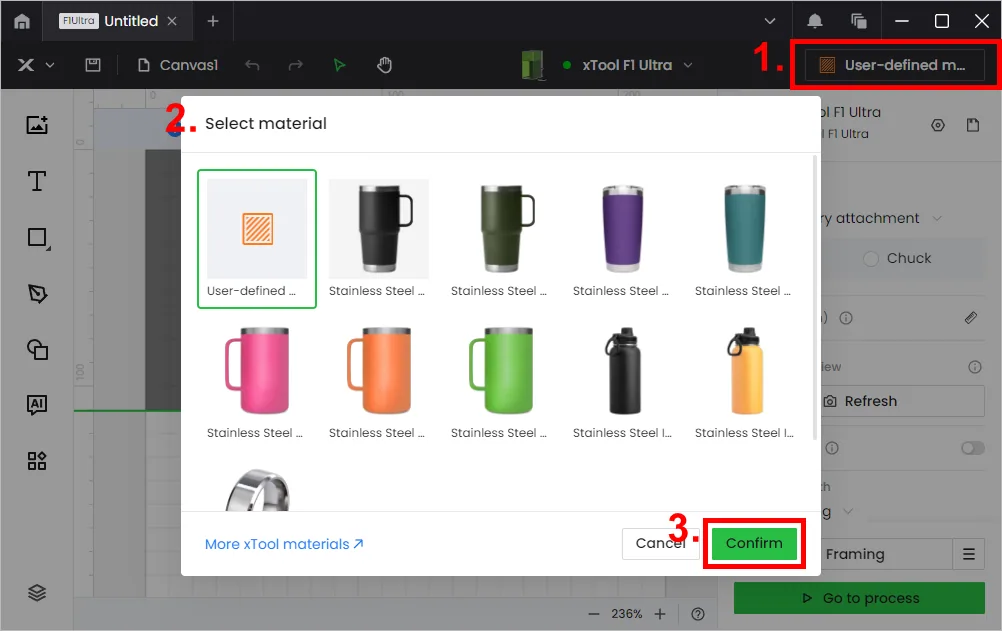

(2) En la esquina superior derecha, haz clic en «Material personalizado», selecciona el nombre de tu material y haz clic en «Confirmar».

Nota:
– Si no encuentras tu material en la lista, puedes hacer clic en «Más materiales de xTool» para buscar entre más materiales en la Material EasySet Library.
– Si aun así no encuentras el nombre de tu material, puedes seleccionar «Material personalizado».Nota: Después de seleccionar un material de la lista de materiales o de la Material EasySet Library, el software configurará automáticamente los parámetros de procesamiento láser. Los ajustes predeterminados corresponden a los materiales de xTool. Puedes ajustarlos según tus necesidades.

4. Enfocar el láser

(1) Comprueba si los puntos de luz rojo y azul están ambos en la parte superior del material. Si no es así, sigue los pasos de «Conectar el rotary attachment a la xTool F1 Ultra» para reajustar la posición del rotary attachment.

(2) Haz clic en el icono en «Grosor» para iniciar el enfoque automático. Cuando el enfoque automático termine, XCS mostrará el grosor del material y, en la xTool F1 Ultra, los puntos de luz rojo y azul se superpondrán.

5. Capturar el fondo y diseñar los objetos a procesar

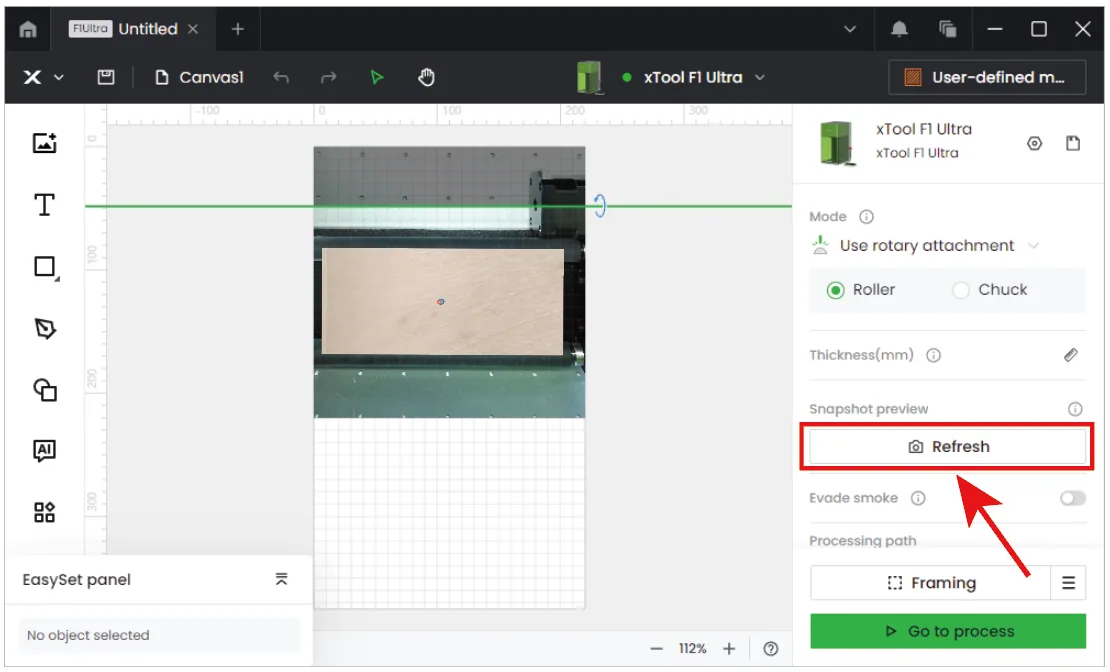

(1) A la derecha de XCS, haz clic en «Actualizar» debajo de «Vista previa de la instantánea».

Nota: XCS toma una foto del área de procesamiento de la xTool F1 Ultra y la utiliza como fondo del lienzo. Puedes posicionar los objetos a procesar en función del fondo.Nota: Para garantizar la precisión del posicionamiento, enfoca el láser antes de capturar el fondo.

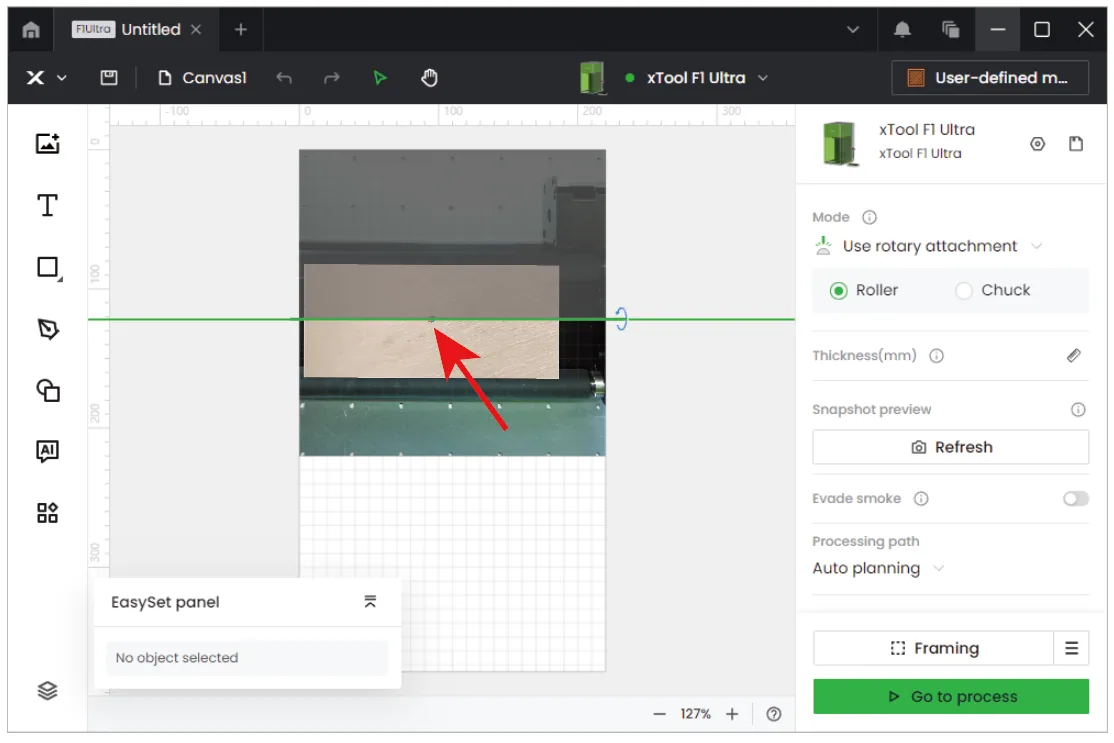

 (2) Arrastra la línea verde sobre el lienzo para que se superponga con los puntos azul y rojo.

Nota: La línea verde indica dónde comienza el procesamiento láser.

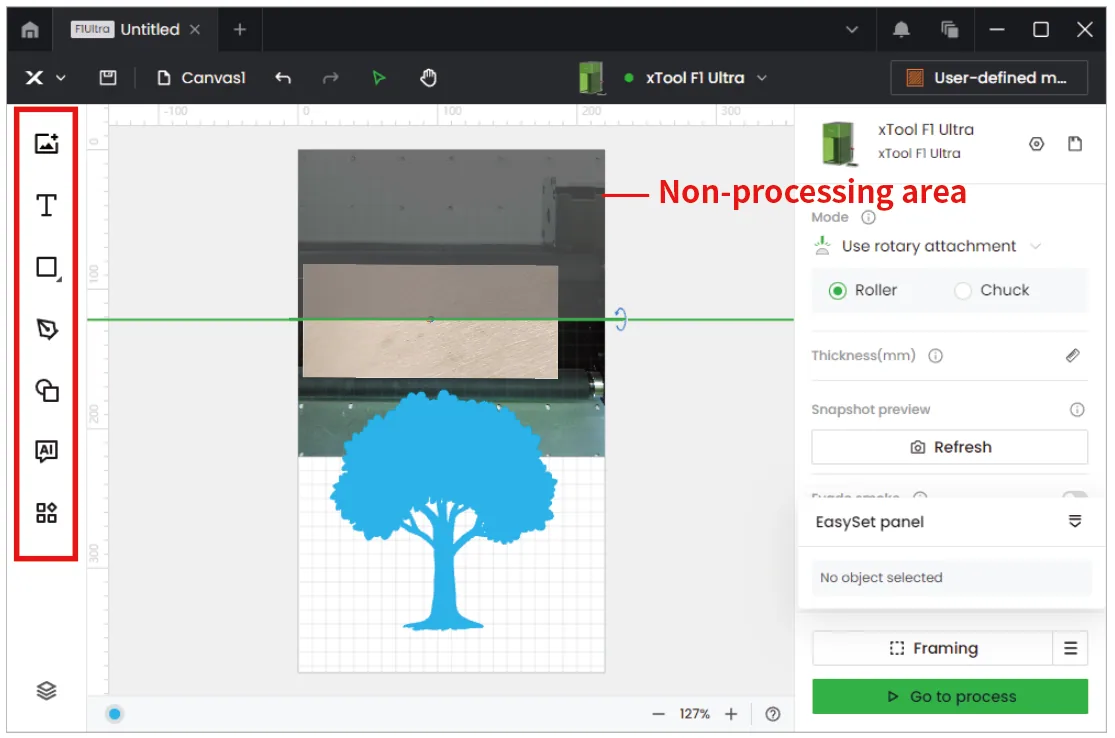

(3) Diseña los objetos a procesar en el lienzo, por debajo de la línea verde. Puedes usar las herramientas de la izquierda del lienzo para importar imágenes, insertar formas, escribir texto, dibujar gráficos vectoriales, etc.

Nota: El área gris por encima de la línea verde es una zona de no procesamiento. No coloques objetos a procesar en esta zona o no podrán procesarse.

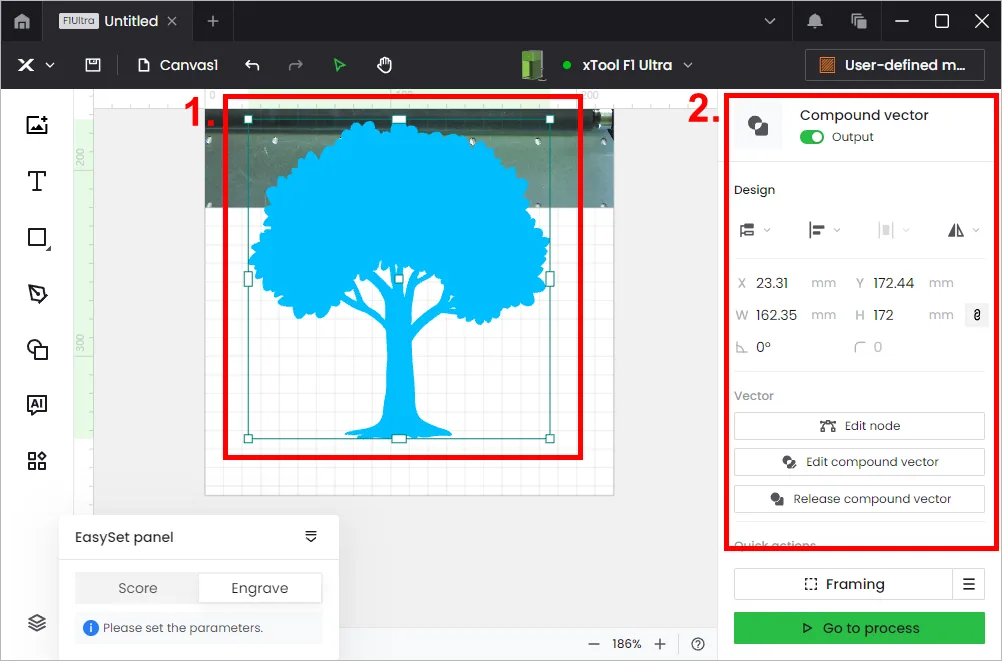

(4) Selecciona los objetos para editarlos con más detalle usando las funciones del panel de la derecha.

Nota: Para más información sobre cómo usar XCS para diseñar objetos, consulta el Centro de Aprendizaje del Software.

6. Configurar los parámetros de procesamiento

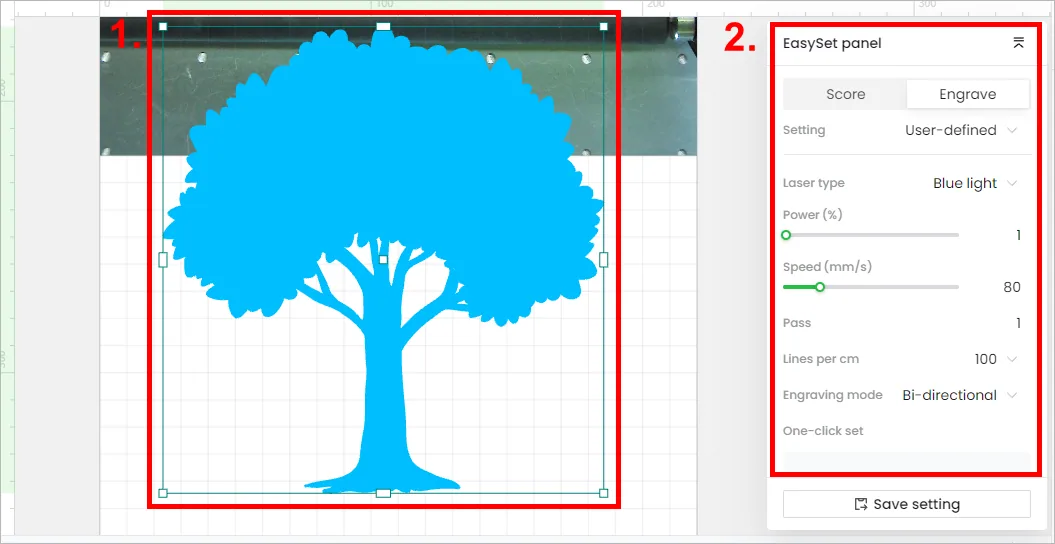

Haz clic en el icono para desplegar el panel EasySet y configurar los parámetros de los objetos seleccionados en el panel.

Nota:
– Debes configurar los parámetros de cada objeto. Un objeto omitido podría no procesarse.
– Los parámetros que se pueden configurar para los objetos de mapa de bits y para los objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.

• Tipo de procesamiento

Imagen – Grabar: Los haces láser inciden sobre la superficie del material para cambiar su color. Al crear diferentes tonos de color en la superficie del material, la xTool F1 Ultra imprime una imagen sobre el material.

Vector – Marcar: Los haces láser recorren el trazado del gráfico vectorial, dibujando el vector sobre el material con líneas.

Vector – Grabar: Los haces láser recorren toda el área encerrada por el trazado vectorial, grabando el vector sobre el material con rellenos monocromáticos.

• Ajuste

Si ya has guardado ajustes para el mismo tipo de material anteriormente, puedes usar tus ajustes guardados.

Si quieres configurar los parámetros manualmente, selecciona «Personalizado». Después, configura los parámetros de abajo. Una vez configurados, puedes hacer clic en «Guardar ajuste» para guardarlo y usarlo más adelante.

Nota: Para más información sobre los parámetros de procesamiento, consulta «Los parámetros de procesamiento para la xTool F1 Ultra».

7. Configurar la trayectoria de procesamiento

En la parte derecha, configura la trayectoria de procesamiento en la parte inferior del panel.

(1) Activa o desactiva el modo «Evitar humo».

Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función al marcar materiales como la madera y el cartón corrugado, que generan mucho humo. De lo contrario, el humo denso puede bloquear los haces láser e interferir en el procesamiento láser.

(2) Configura la trayectoria de procesamiento.

• Planificación automática: XCS planifica automáticamente la trayectoria de procesamiento mediante algoritmos inteligentes.
• Definición por el usuario: Configura manualmente las trayectorias de procesamiento de algunos objetos.

8. Previsualizar el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante el encuadre (framing). El encuadre consiste en que los puntos láser recorren el contorno de los objetos a procesar sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono junto al botón «Encuadre» para configurar la potencia del láser utilizada en el encuadre.

(2) Haz clic en «Encuadre» en el software. Los puntos láser se moverán a lo largo del contorno de los objetos a procesar sobre el material para que puedas previsualizar el área de procesamiento.

Nota: Si el área de procesamiento no es la ideal, ajusta la posición de los objetos en el software y el contorno mostrado sobre el material cambiará en consecuencia en tiempo real.

Para detener el encuadre, haz clic en el botón «Detener encuadre» en la esquina inferior derecha de XCS.

9. Iniciar el procesamiento

(1) En la esquina inferior derecha del software, haz clic en «Ir a procesar».

(2) Previsualiza el patrón y la trayectoria de procesamiento.

En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la trayectoria de procesamiento.

(3) Ponte unas gafas de protección que puedan bloquear los haces láser de 455 nm y 1064 nm de longitud de onda.

Nota:
– Cuando la xTool F1 Ultra se usa con el rotary attachment, su carcasa protectora no puede cerrarse por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.
– Las gafas de protección no vienen incluidas con la xTool F1 Ultra ni con el rotary attachment. Adquiérelas por separado.

(4) En la esquina superior derecha del software, haz clic en «Iniciar». Cuando el software muestre «Ready» (Listo), pulsa el botón Start/Stop de XTOOL en el controlador con pantalla táctil para empezar a procesar.
