Usar la Riser Base para la xTool P2
Tienes que montar la riser base antes de usarla.
Lista de elementos

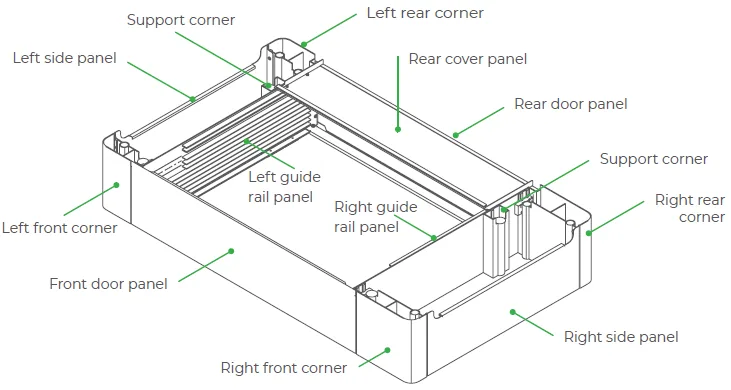

Conoce la riser base
Montar la riser base
1. Monta la estructura izquierda
(1) Encaja el panel lateral izquierdo y las esquinas izquierdas.
(2) Encaja el panel del raíl guía izquierdo y la esquina de soporte.
(3) Encaja el panel del raíl guía izquierdo y las esquinas izquierdas.
2. Monta la estructura derecha
(1) Inserta los pasadores del panel lateral derecho en los orificios de las esquinas derechas. Reserva un espacio para poder encajar la placa de fijación.
(2) Coloca la placa de fijación B entre las dos esquinas derechas, alineando los orificios de los tornillos, y luego empuja la esquina para encajarlas.
(3) Encaja el panel del raíl guía derecho y la otra esquina de soporte.
(4) Encaja el panel del raíl guía derecho y las esquinas derechas.
3. Encaja los paneles de las puertas
El panel de la puerta delantera es ligeramente más ancho que el trasero.
(1) Inserta los pasadores de los paneles de las puertas en los orificios de las esquinas izquierda y derecha. Reserva un espacio para poder encajar las placas de fijación.
(2) Coloca las placas de fijación A entre las estructuras izquierda y derecha, alineando los orificios de los tornillos, y luego empuja la estructura para encajarlas.
4. Encaja el panel de la cubierta trasera
¡Montaje completado!
Antes de procesar el material
(1) Coloca la xTool P2 sobre la riser base.
Nota: La riser base está diseñada con posiciones en los lados izquierdo y derecho para colocar las manos. Para colocar la xTool P2, sosténla por los laterales en lugar de por las esquinas, para no hacerte daño en las manos.
(2) Retira los listones.
Consejos: Puedes guardar el tornillo y los listones retirados, para un uso posterior, en el espacio de almacenamiento del lado derecho de la riser base.
(3) Retira el tornillo que fija la placa base, abre el panel de la puerta y luego saca la placa base.
Consejos: Puedes guardar el tornillo y los listones retirados, para un uso posterior, en el espacio de almacenamiento del lado derecho de la riser base.
(4) Conecta la xTool P2 a XCS.
Procesar materiales
La riser base está diseñada con 9 niveles de colocación para adaptarse a materiales de diferentes grosores.
Antes de colocar un material, tienes que determinar el nivel en el que se va a colocar la placa base de la xTool P2 en función del grosor del material a procesar.
Como alternativa, puedes determinar el nivel de colocación de la placa base usando la cinta métrica. Más información.
Procesar materiales gruesos
Para materiales de menos de 30 mm de grosor, puedes volver a colocar la placa base en la xTool P2 y luego colocar el material sobre la placa base para procesarlo.
Para materiales de 30 mm o más de grosor, no puedes volver a colocar la placa base en la xTool P2 para procesar el material. Tienes que determinar el nivel en el que se va a colocar la placa base en función del grosor del material, como se describe en la siguiente tabla.
| 1 | 30 ≤ h ≤ 102 |
1a | 43 ≤ h ≤ 115 | |
2 | 55 ≤ h ≤ 127 | |
2a | 68 ≤ h ≤ 142 | |
3 | 80 ≤ h ≤ 154 | |
3a | 93 ≤ h ≤ 167 | |
4 | 105 ≤ h ≤ 179 | |
4a | 118 ≤ h ≤ 192 | |
5 | 130 ≤ h ≤ 200 |
Por ejemplo, para procesar un material plano con un grosor de 130 mm.
(1) Coloca la placa base en el nivel 2a y coloca el material sobre la placa base.

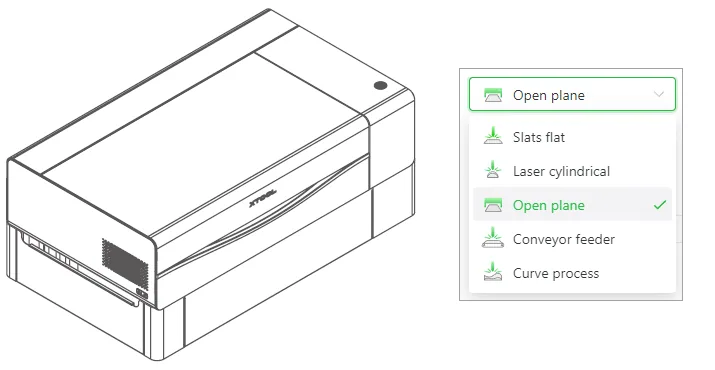

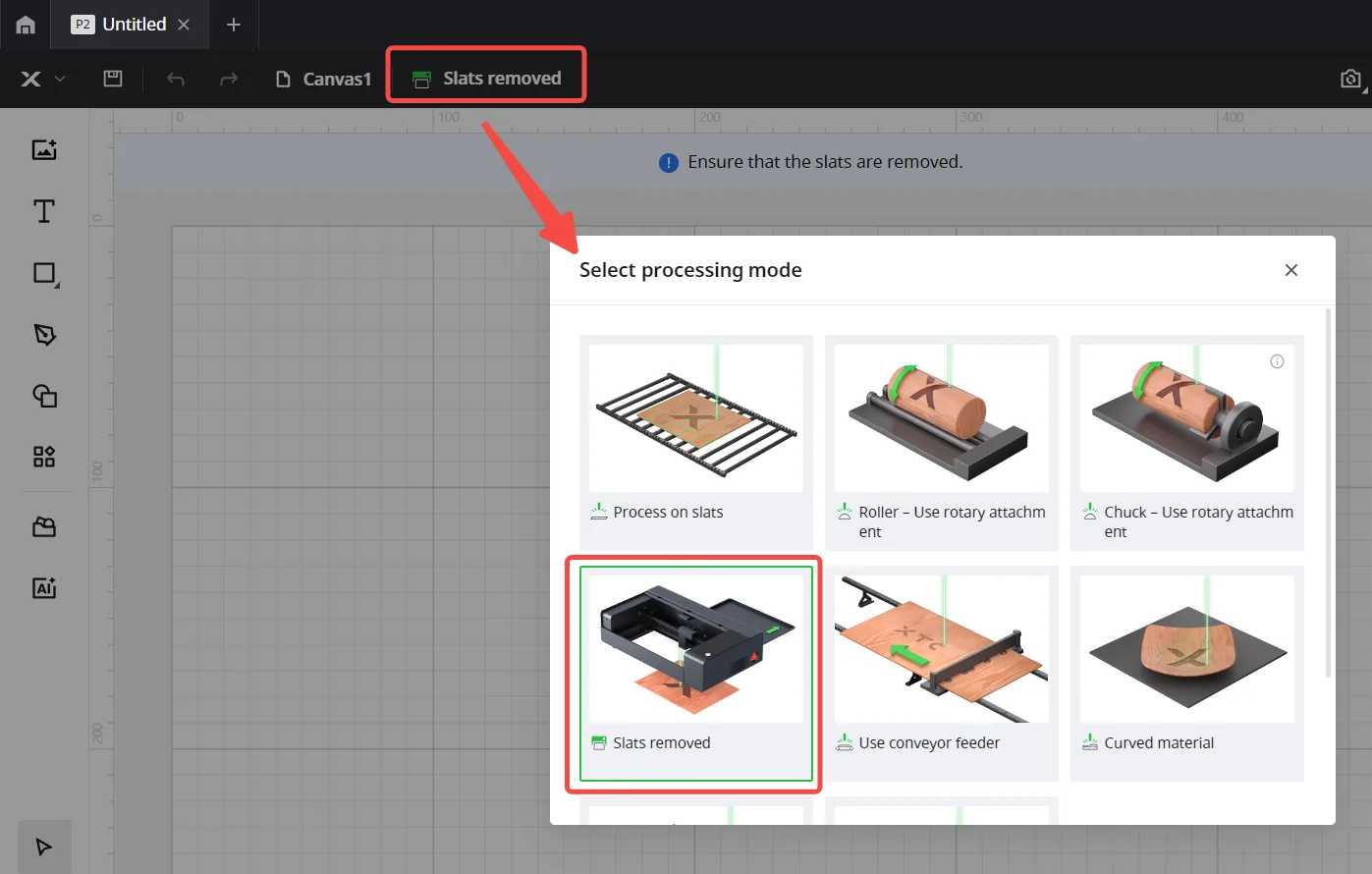

(2) Cierra el panel de la puerta y la tapa, y selecciona Abrir plano en XCS.
 V2.1 o posterior |  V1.7 o anterior |
(3) Haz clic en Medición dirigida para iniciar la medición automática de distancia.
 V2.1 o posterior |  V1.7 o anterior |

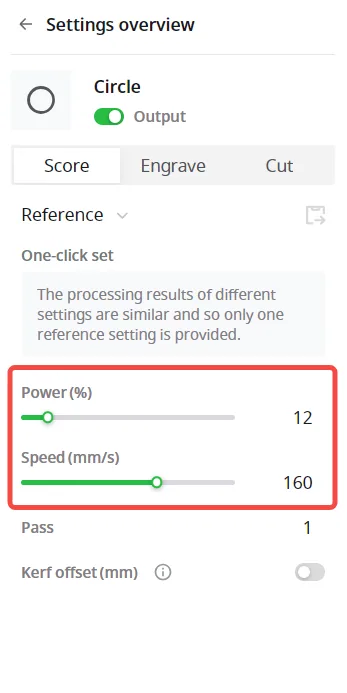

(4) Ajusta la posición del objeto a procesar y configura los parámetros de procesado.
 V2.1 o posterior |  V1.7 o anterior |
(5) Haz clic en Procesar, previsualiza el objeto, pulsa Procesar y luego pulsa el botón de la máquina para iniciar el procesado.
(6) Espera a que el procesado se complete.
Procesar materiales largos
Para procesar materiales largos, puedes usar la riser base en combinación con el Conveyor Feeder de xTool. Para usar el conveyor feeder, primero tienes que instalarlo en la riser base. Más información.
Procesar materiales cilíndricos regulares o irregulares
Para procesar materiales cilíndricos regulares o irregulares, puedes usar la riser base en combinación con el xTool Rotary Attachment. Más información.
