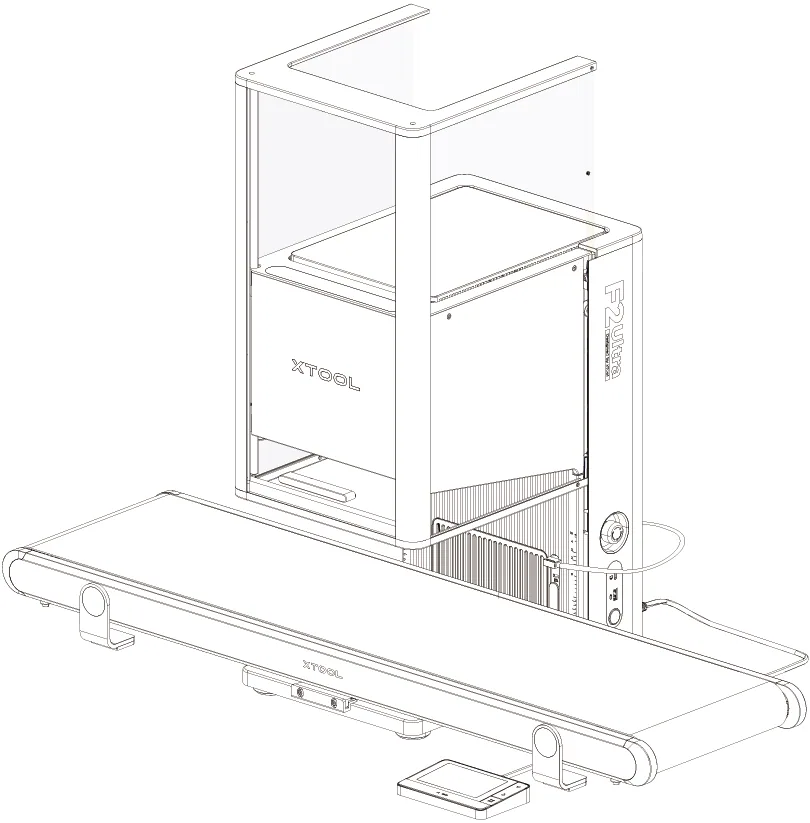

1. Conectar la cinta transportadora a la xTool F2 Ultra

Sigue las instrucciones del Manual de usuario de la xTool Conveyor para instalar y conectar la cinta transportadora.

2. Conectar la xTool F2 Ultra a XCS

(1) Usa el cable USB para conectar la xTool F2 Ultra a tu ordenador.

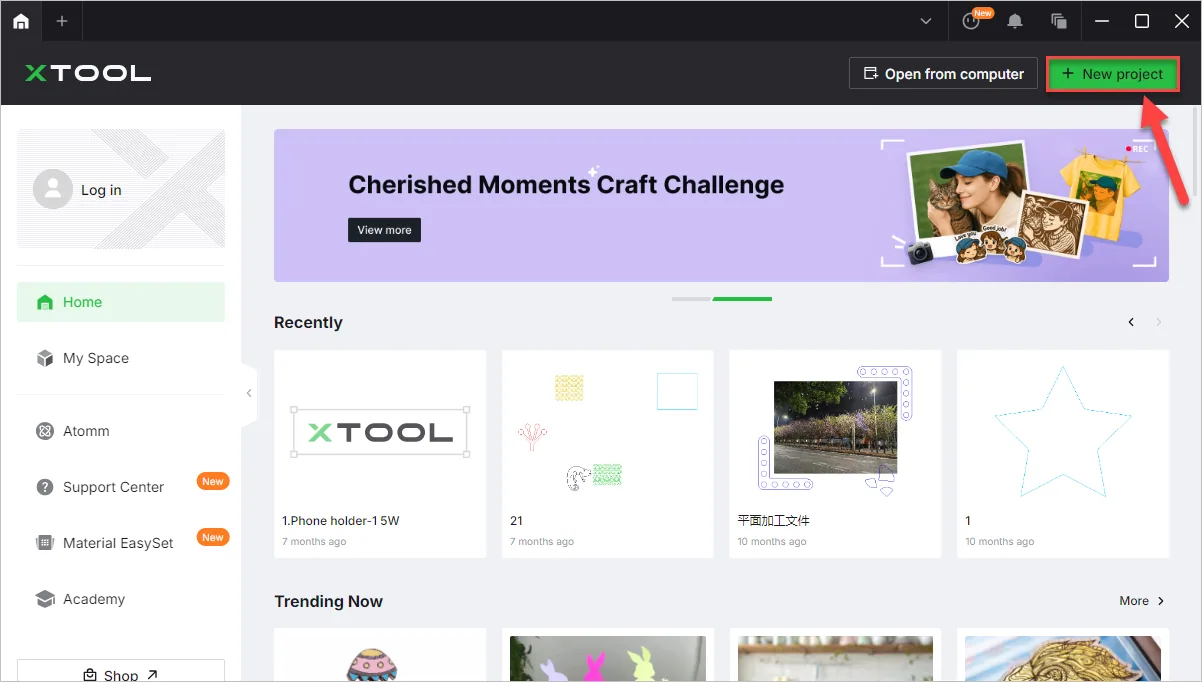

(2) Abre XCS en tu ordenador. En la esquina superior derecha de XCS, haz clic en + Nuevo proyecto.

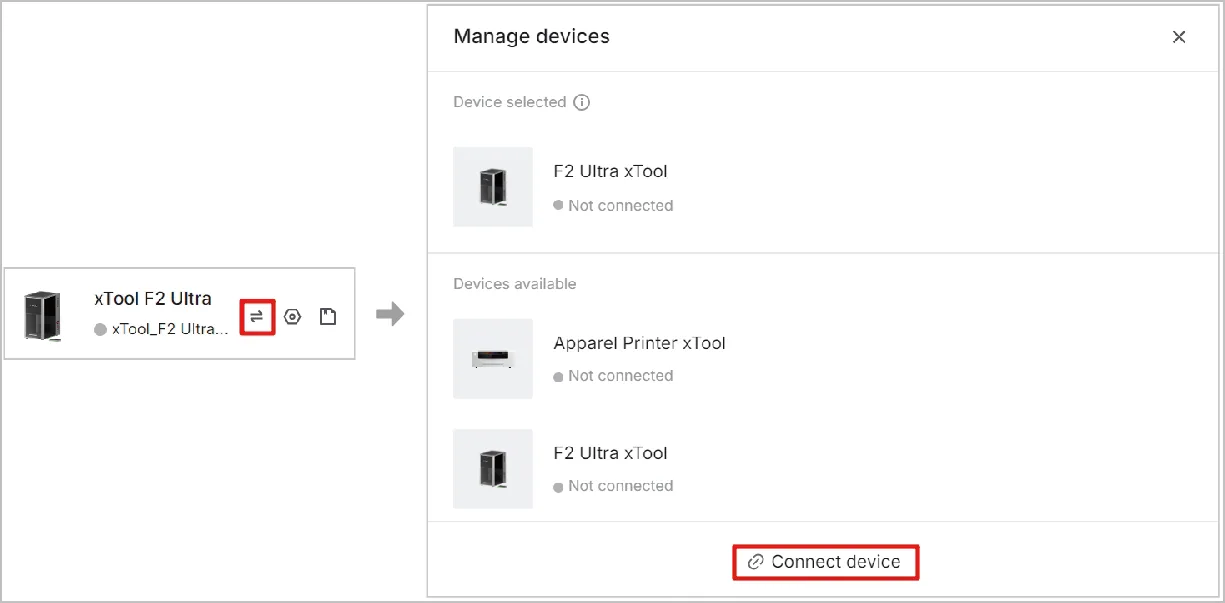

(3) En la parte derecha de la página de edición del proyecto, haz clic en Conectar dispositivo.

Nota: Si ya has conectado antes un dispositivo xTool en XCS, haz clic en Conectar dispositivo.

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Para más información sobre otros métodos de conexión, consulta Conectar la xTool F2 Ultra a XCS.

Procesar varios materiales por lotes

1. Seleccionar el modo de procesamiento

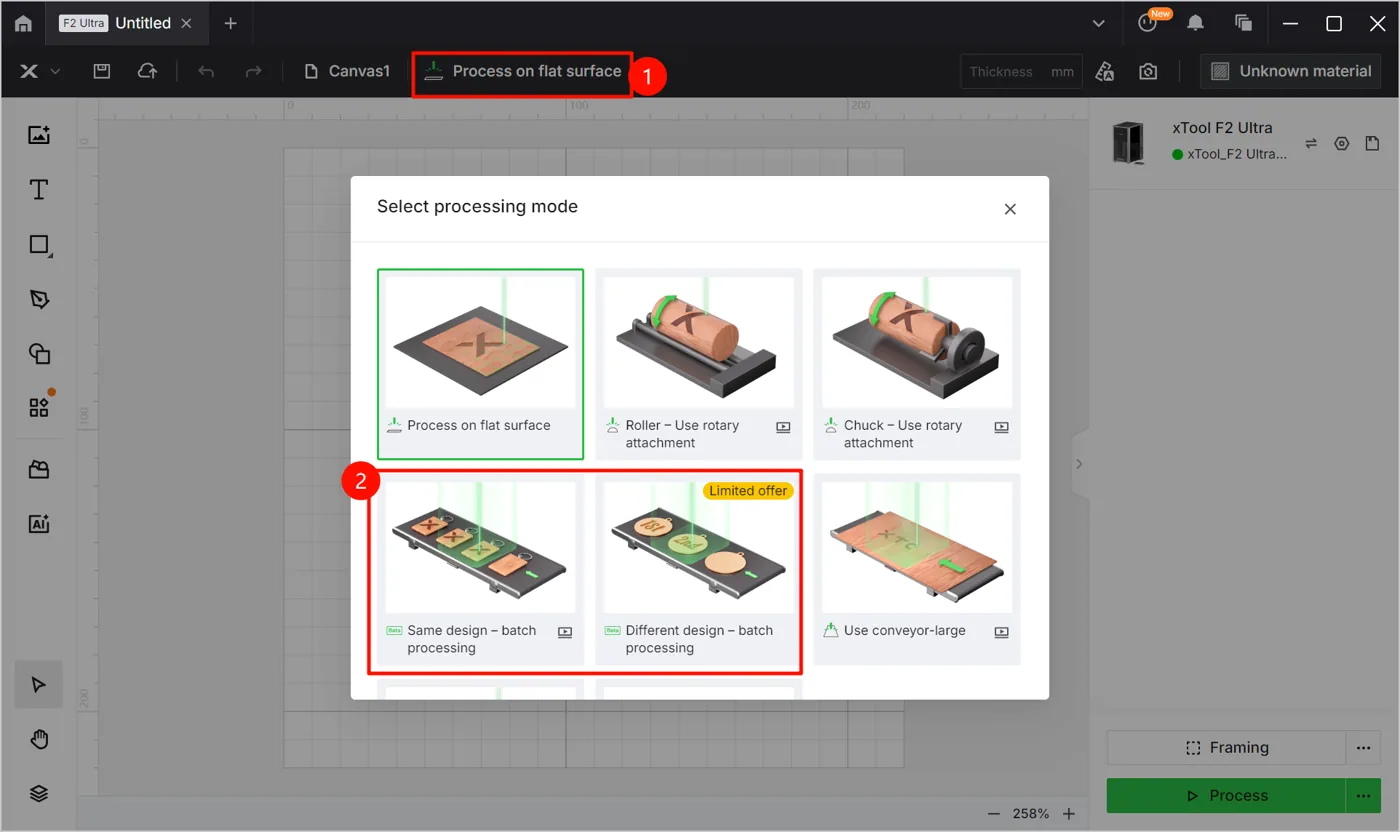

En la parte superior de XCS, haz clic en el nombre del modo de procesamiento actual y selecciona Mismo diseño: procesamiento por lotes o Diseño distinto: procesamiento por lotes como modo de procesamiento.

2. Colocar el material y enfocar el láser

(1) Coloca un material en el área de procesamiento, de modo que el punto de luz azul incida sobre la superficie del material.

Nota: No uses materiales finos permeables a la luz (como papel o tela) sobre la cinta transportadora. Los haces láser que incidan sobre la banda la dañarán.

(2) Mantén pulsado el botón Arriba/Abajo del módulo láser para subir o bajar el módulo. Cuando los puntos de luz rojo y azul se superpongan, el enfoque estará correctamente ajustado.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz rojo se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz rojo se desplaza hacia la derecha.

Nota: La xTool F2 Ultra admite enfoque automático y enfoque manual. Aquí usamos el enfoque manual. Para más información sobre cómo usar el enfoque automático, consulta Enfocar el láser.

3. Capturar el fondo y diseñar un objeto de procesamiento

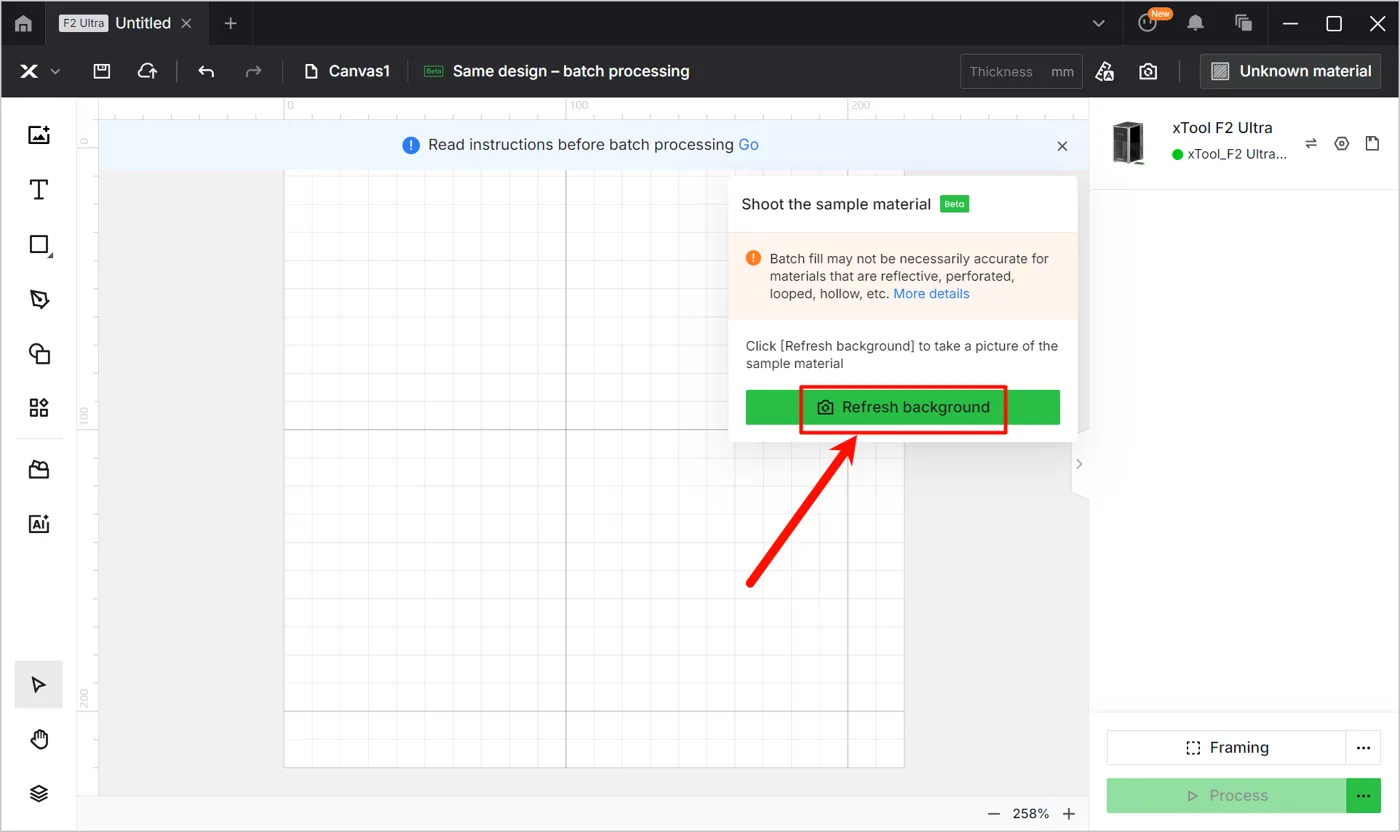

(1) En la esquina superior derecha de XCS, haz clic en el icono Actualizar fondo .

XCS toma una foto del área de procesamiento de la xTool F2 Ultra e inserta la foto como fondo del lienzo. Puedes posicionar los objetos de procesamiento en función del fondo.

Nota:
– Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.
– Asegúrate de que la foto del fondo muestre el material de forma completa y clara. Puedes ajustar el entorno de captura regulando la luz de relleno del dispositivo o bajando la carcasa protectora.
– Si los materiales de la foto presentan sombras evidentes o no se ven con claridad, ajusta la posición del material y haz clic de nuevo en Actualizar fondo para tomar una nueva foto.

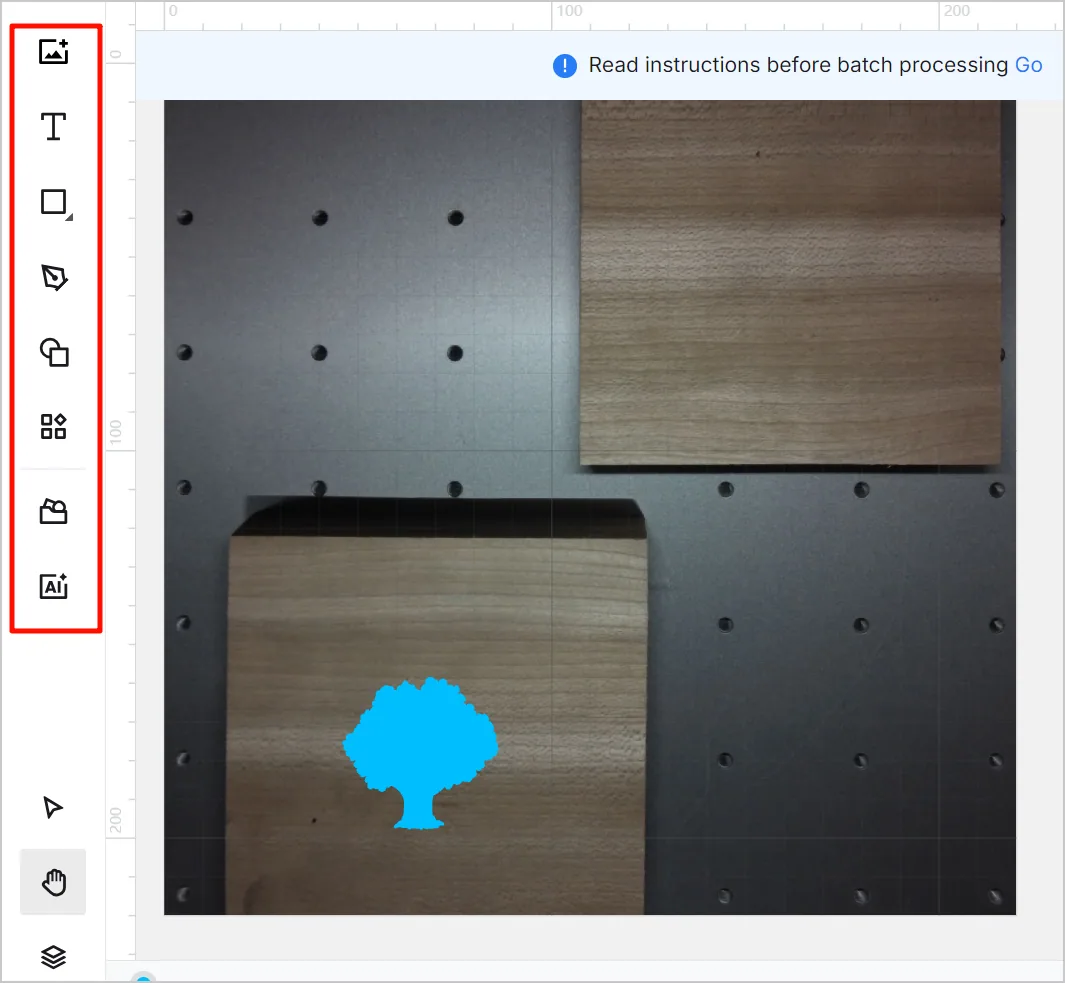

(2) Con las herramientas situadas a la izquierda del lienzo, crea un objeto dentro del material.

Nota: Por ahora, el modo Usar cinta transportadora por lotes solo admite procesar un objeto cada vez.

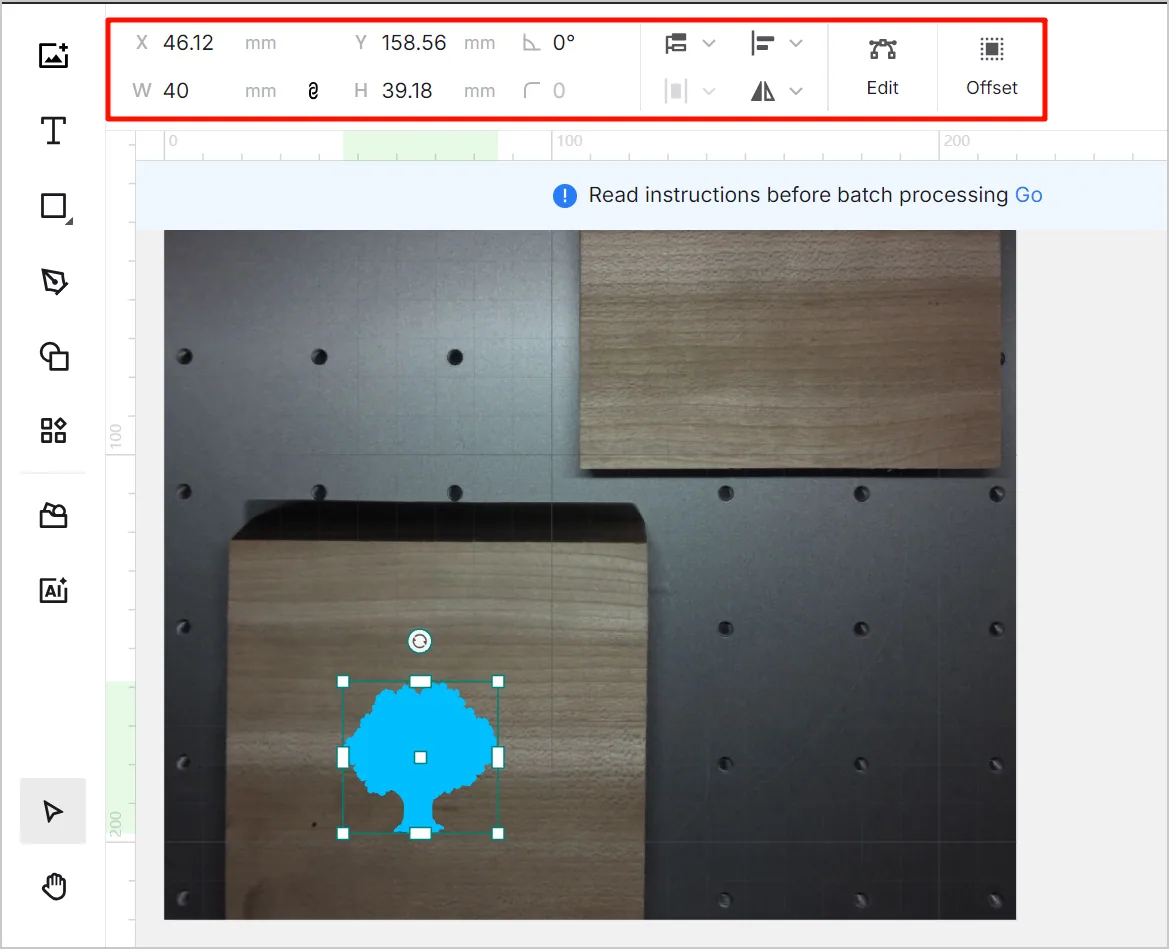

(3) Selecciona el objeto para seguir editándolo con las herramientas de la parte superior del lienzo.

Para más información sobre cómo usar XCS para diseñar objetos, consulta el Centro de aprendizaje del software.

4. Configurar los parámetros y la trayectoria de procesamiento

(1) Selecciona objetos en el lienzo. En la parte derecha de XCS, configura los parámetros de los objetos seleccionados. A continuación, haz clic en Siguiente en el cuadro de diálogo Diseñar un objeto de procesamiento.

Nota:

1. La cinta transportadora no admite el corte por láser.
2. Para más información sobre los parámetros de procesamiento, consulta Parámetros de procesamiento de la xTool F2 Ultra (modelo de un solo láser) o Parámetros de procesamiento de la xTool F2 Ultra (modelo de doble láser).

5. Encuadrar el material de muestra

El primer material colocado en el área de procesamiento se usa como material de muestra. Durante el procesamiento por lotes, XCS rellenará el resto de materiales según el diseño de la muestra. Encuadrar el material de muestra ayuda a mejorar la precisión del relleno por lotes.

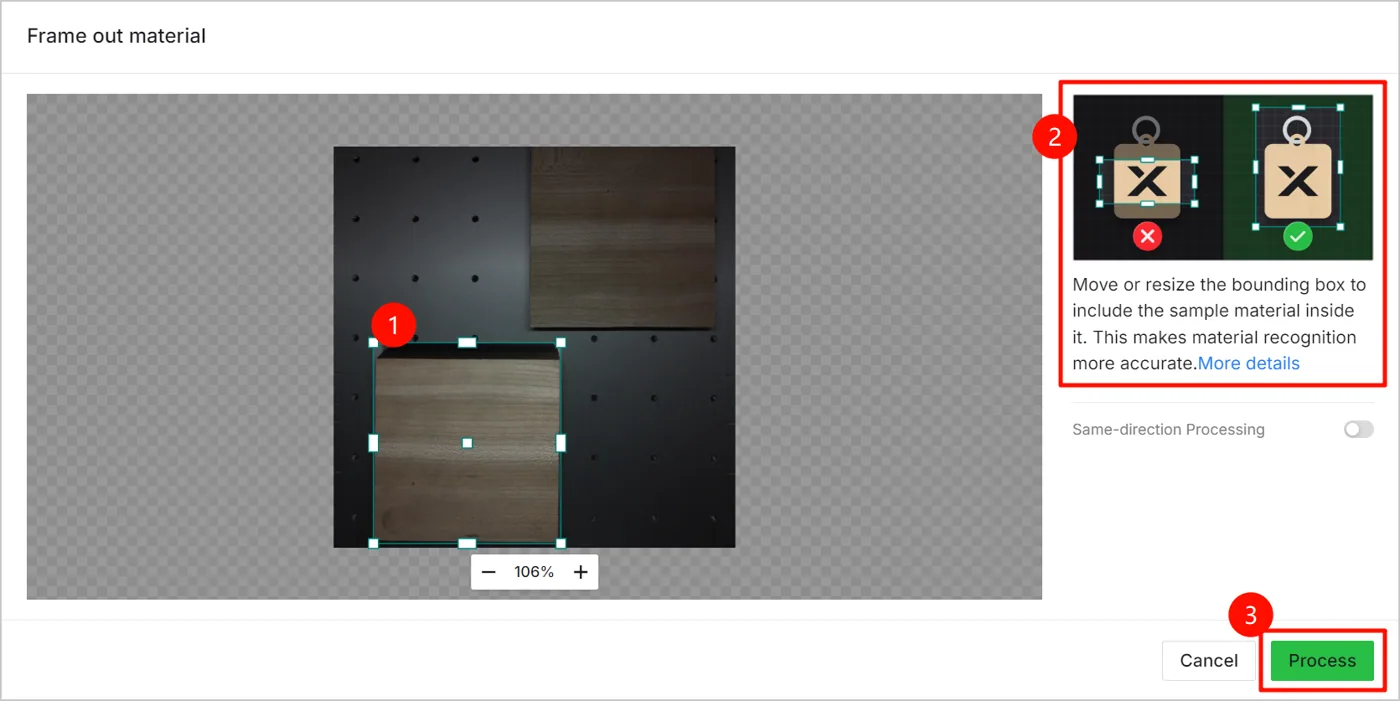

(1) Arrastra el recuadro verde para que cubra el material de muestra. A continuación, haz clic en Procesar.

Nota: Si está activado el Procesamiento en la misma dirección, los materiales con la misma forma se grabarán con el mismo objeto y en la misma dirección.

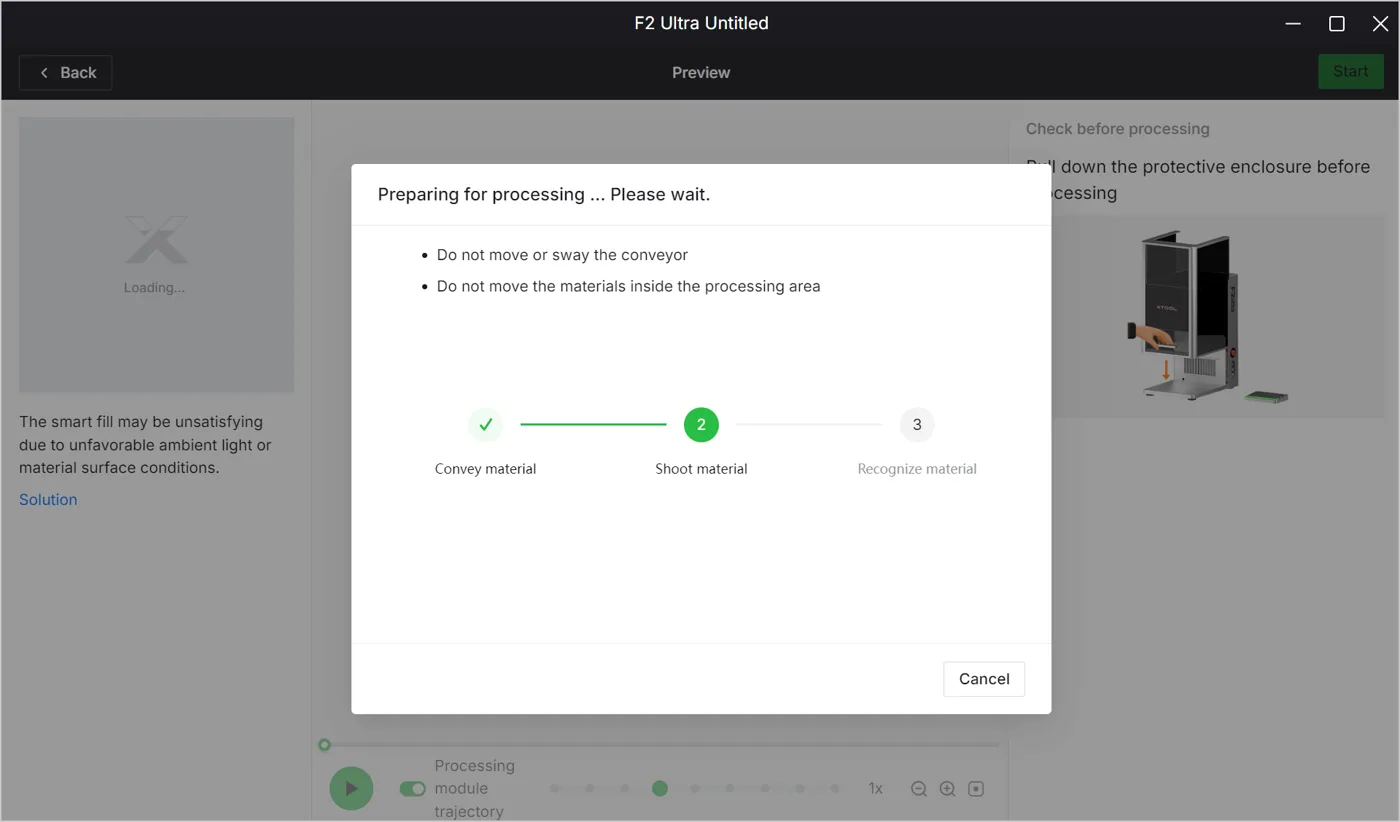

(2) Espera a que XCS rellene automáticamente el objeto en cada material.

6. Iniciar el procesamiento

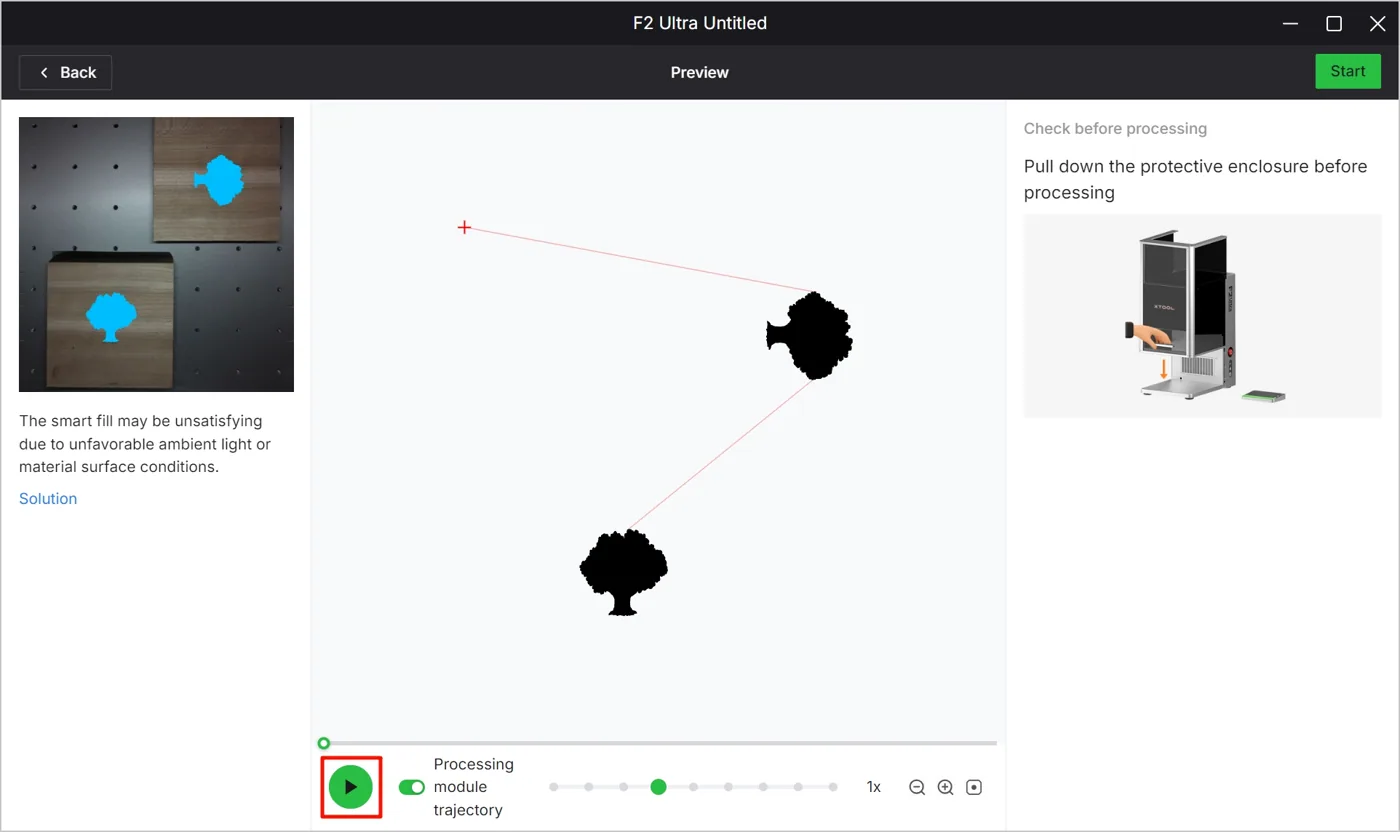

(1) En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la trayectoria de procesamiento.

(2) Ponte unas gafas de protección capaces de bloquear haces láser de 445 nm y 1064 nm de longitud de onda.

Nota:
– Cuando la xTool F2 Ultra se usa con una cinta transportadora, su carcasa protectora no puede cerrarse por completo. Por tu seguridad, se recomienda llevar gafas de protección durante el procesamiento.
– Las gafas de protección no se incluyen con la xTool F2 Ultra ni con la cinta transportadora. Adquiérelas por separado.

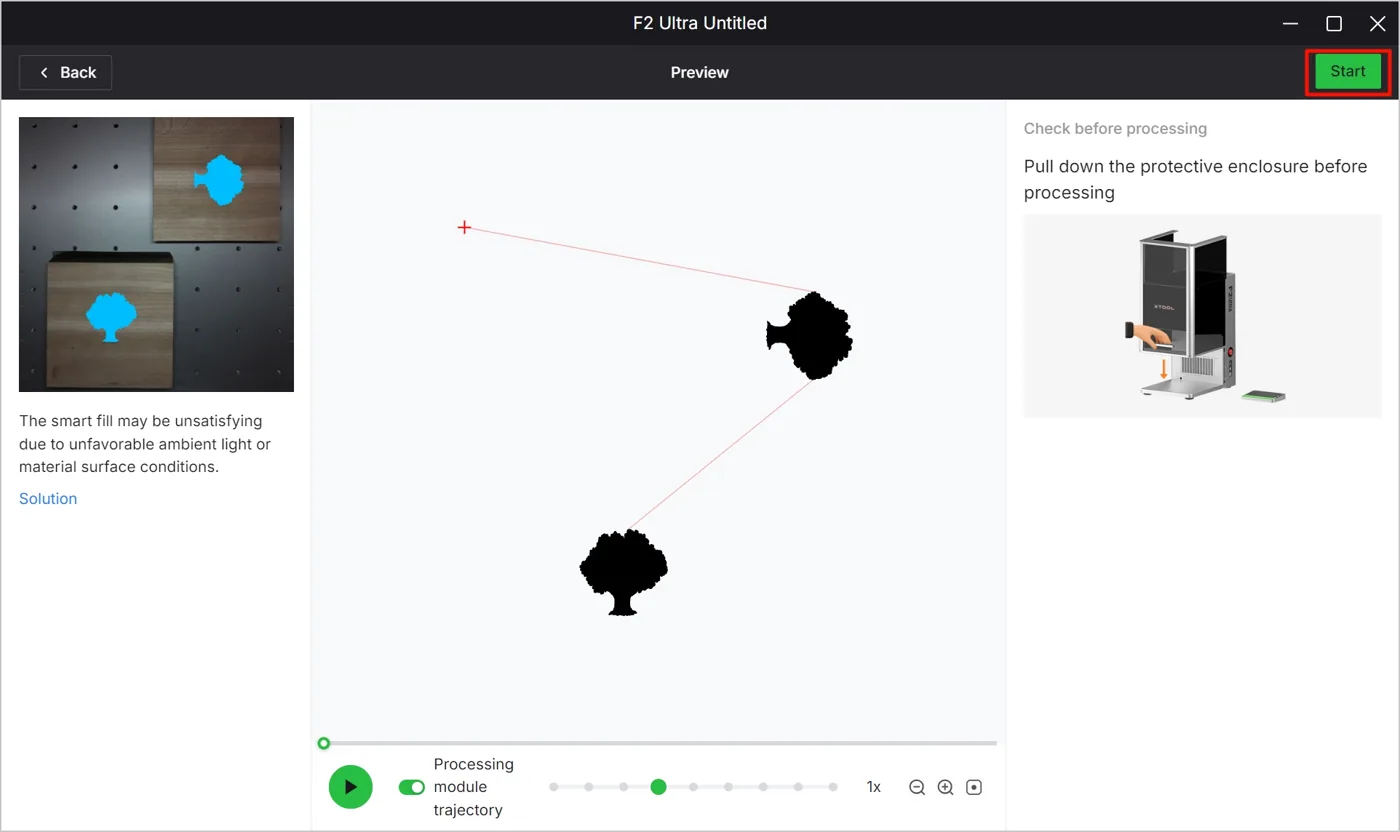

(3) En la esquina superior derecha del software, haz clic en Iniciar.

(4) A continuación, pulsa el botón XTOOL de inicio/parada del controlador con pantalla táctil para iniciar el procesamiento.

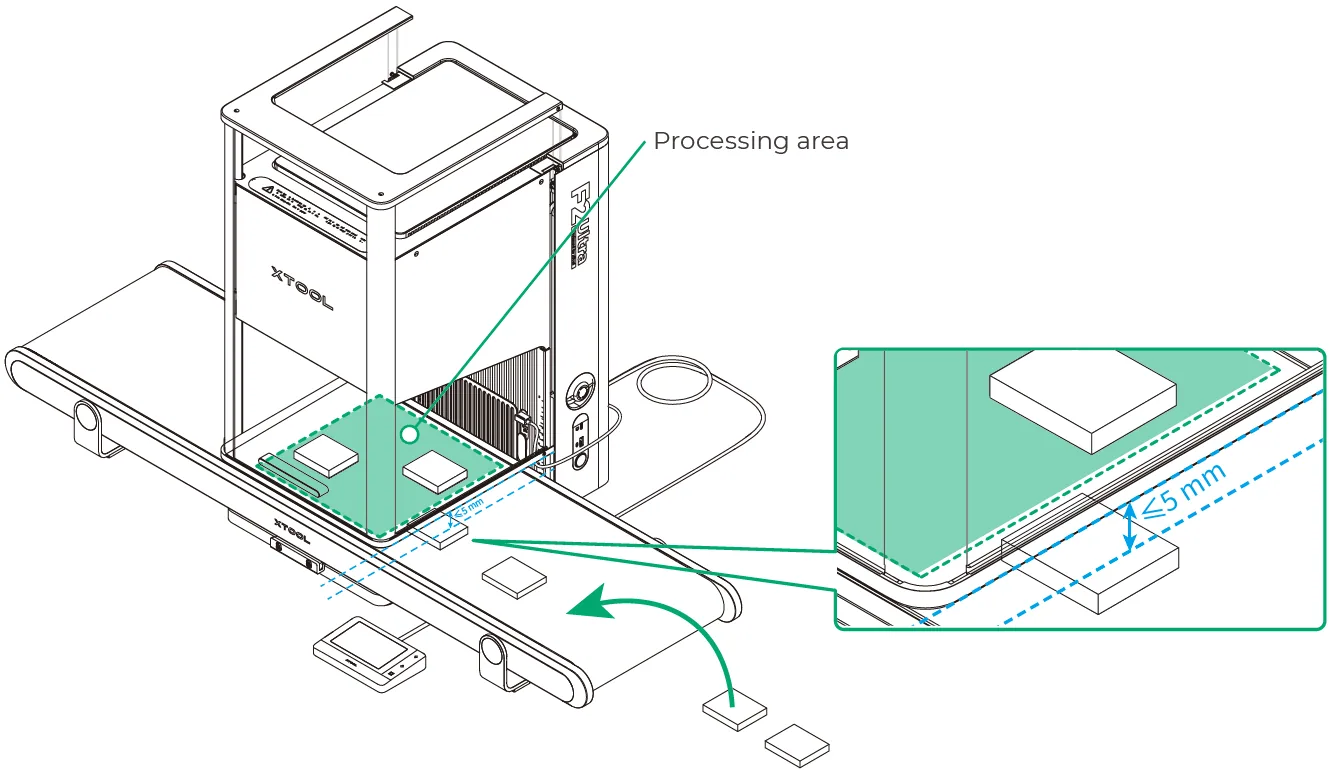

(5) Durante el procesamiento, sigue añadiendo nuevos materiales a la cinta transportadora. Colócalos a la derecha del área de procesamiento.

Nota: Baja la carcasa protectora hasta que quede a no más de 5 mm por encima del material antes de procesar.

Nota:
– Al colocar los materiales, mantén la mano alejada del área de procesamiento para evitar lesiones.
– No coloques ningún material cerca de los bordes. De lo contrario, es posible que el material no se procese.

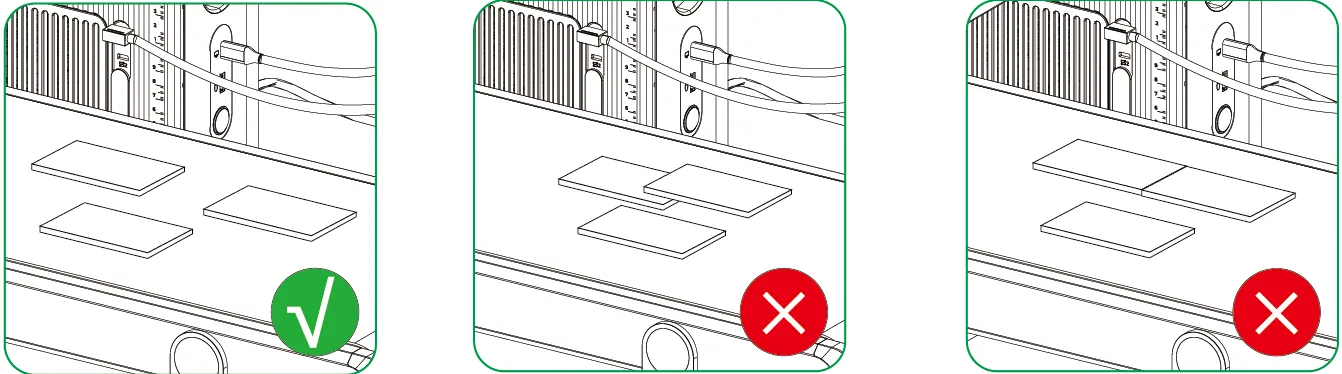

– Asegúrate de que los materiales no se toquen ni se solapen entre sí.

7. Detener el procesamiento

• Parada automática: Si no se detecta material 5 veces consecutivas, el procesamiento por lotes finalizará automáticamente.
• Parada manual: Haz clic en Cancelar en XCS o pulsa dos veces el botón XTOOL de inicio/parada del controlador con pantalla táctil.
