Usar la cinta métrica de la Riser Base de xTool P2
La cinta métrica se entrega con la riser base de xTool P2 y está diseñada para ayudarte a determinar el nivel de colocación de la placa base cuando usas la xTool P2 con la riser base.
Comprende las marcas de la cinta métrica
Las marcas de este lado están diseñadas para medir el grosor de un material y determinar así el nivel de colocación de la placa base.
Marca | Descripción |
Nivel de la riser base (placa base con la cara derecha hacia arriba) | Esta serie de marcas solo es aplicable cuando colocas la placa base con la cara derecha hacia arriba. Determina el nivel en el que se va a colocar la placa base. Por ejemplo, si el grosor de un material está dentro del rango 1a, coloca la placa base en el nivel 1a de la riser base. |
Nivel de la riser base (placa base boca abajo) | Esta serie de marcas solo es aplicable cuando colocas la placa base boca abajo. Determina el nivel en el que se va a colocar la placa base. Por ejemplo, si vas a colocar la placa base boca abajo y el grosor del material está dentro del rango 2, coloca la placa base boca abajo en el nivel 2 de la riser base. |
Las marcas de este lado están diseñadas para medir el perímetro del material y determinar así el nivel de colocación y el nivel del roller.
Marca | Descripción |
Sin riser base | Esta serie de marcas solo es aplicable cuando usas los rollers del rotary attachment. Si el perímetro de un material no es superior a 131 mm, puedes mantener la placa base dentro de la xTool P2 y colocar el rotary attachment sobre la placa base. |
Nivel de la riser base | Esta serie de marcas solo es aplicable cuando usas los rollers del rotary attachment. Determina el nivel en el que se va a colocar la placa base cuando el perímetro de un material es superior a 131 mm. |
Nivel del roller | Esta serie de marcas solo es aplicable cuando usas los rollers del rotary attachment. Determina el nivel del roller ajustable. Ten en cuenta que el bloque verde indica el nivel C. |
Nivel de la riser base para el chuck | Esta serie de marcas solo es aplicable cuando usas el chuck del rotary attachment. Determina el nivel en el que se va a colocar la placa base. |
Ejemplos
Procesar un material grueso
Para procesar un material con un grosor de 130 mm, lee la marca de la serie Nivel de la riser base (placa base con la cara derecha hacia arriba). La marca es 2a, lo que indica que puedes colocar la placa base en el nivel 2a.
Procesar un material largo

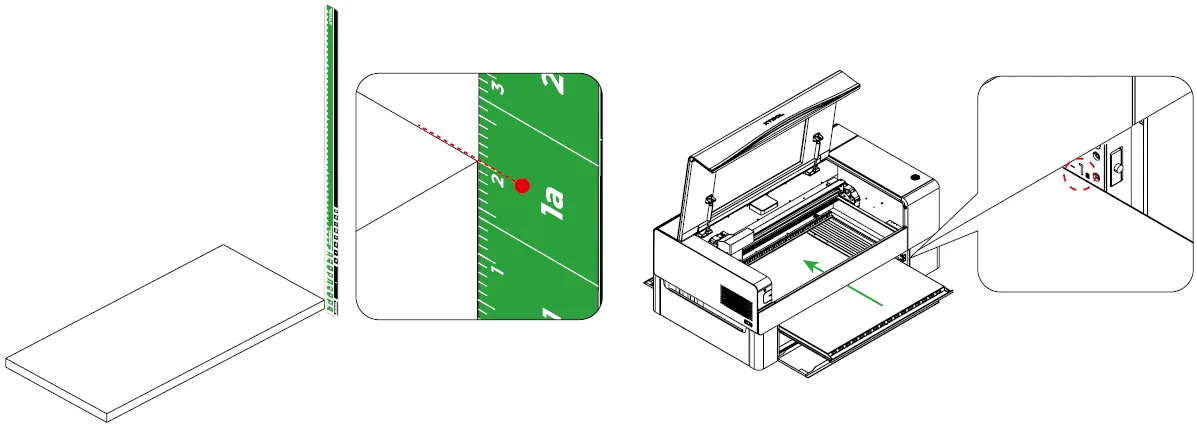

Para procesar un material largo con un grosor de 20 mm, coloca la placa base boca abajo y lee la marca de la serie Nivel de la riser base (placa base boca abajo). La marca es 1a, lo que indica que puedes colocar la placa base en el nivel 1a.
Procesar un cilindro
Para procesar un material cilíndrico de 180 mm de perímetro en modo roller, lee las marcas de las series Nivel de la riser base y Nivel del roller. El nivel de la riser base es 1 y el nivel del roller es B, lo que indica que debes colocar la placa base en el nivel 3 y ajustar el roller ajustable al nivel B.
Procesar una esfera
Debes usar el chuck.
Para procesar una esfera con un perímetro de 180 mm, puedes colocar la placa base en el nivel 1a y después colocar el rotary attachment y el material para procesarlo.
Consejos: Para más detalles sobre cómo configurar el chuck para sujetar la esfera, consulta la Guía de usuario del xTool Rotary Attachment 2 (RA2).
