Puedes usar la xTool F2 con el xTool Rotary Attachment 3 (RA3) para procesar materiales cilíndricos, esféricos e irregulares. En esta página encontrarás una guía paso a paso sobre cómo usar la xTool F2 con el RA3.

 Nota: El pack de la xTool F2 no incluye ningún rotary attachment.

Configurar el xTool Rotary Attachment 3

Nota:

1. Para más detalles sobre cómo montar y configurar el rotary attachment, consulta la Guía de usuario del xTool Rotary Attachment 3.

2. El Rotary Attachment 1 y el Rotary Attachment 2 solo admiten el modo Roller.

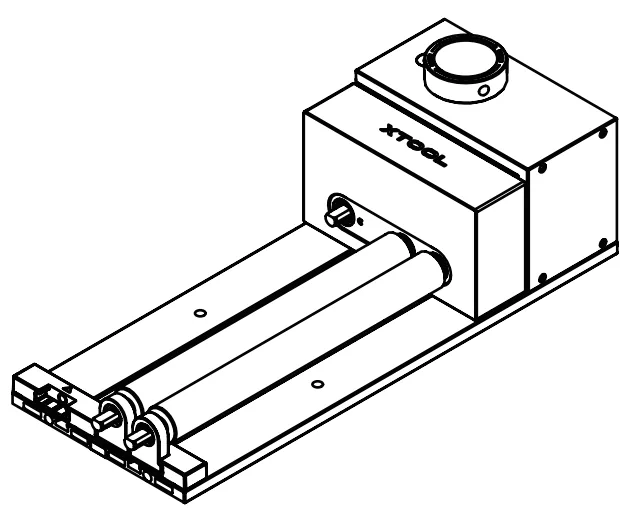

El Rotary Attachment 3 admite dos modos de trabajo: modo Roller y modo Chuck. Monta y configura el rotary attachment según tus necesidades.

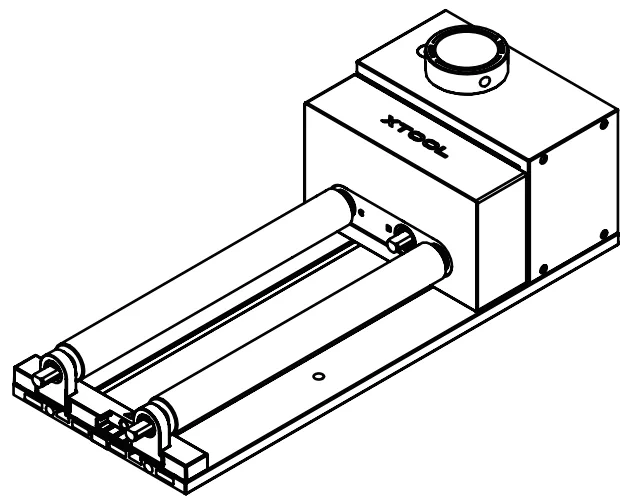

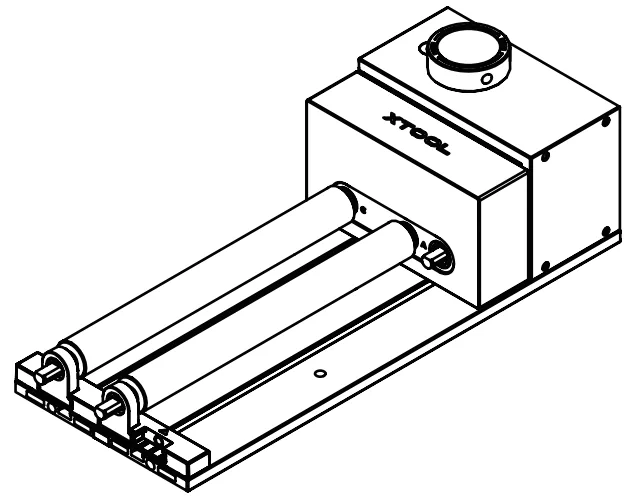

• Si usas el modo Roller, puedes configurar el rotary attachment en nivel S, M o L.

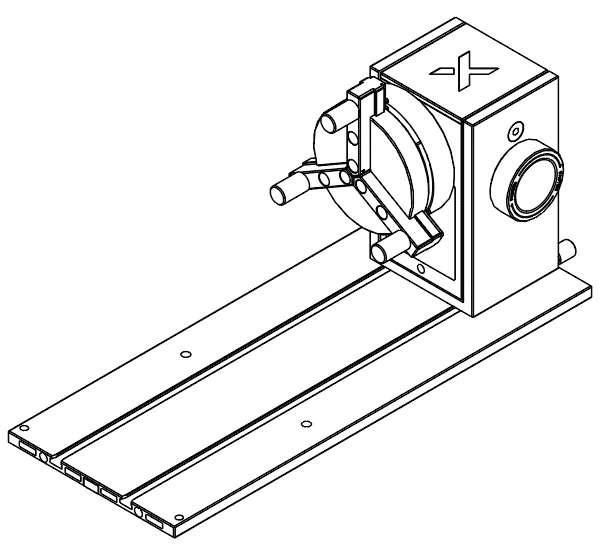

• Si usas el modo Chuck, puedes instalar los componentes del plato de mordazas (jaw chuck) y las mordazas (jaw) según tus necesidades.

Conectar el xTool Rotary Attachment 3 a la xTool F2

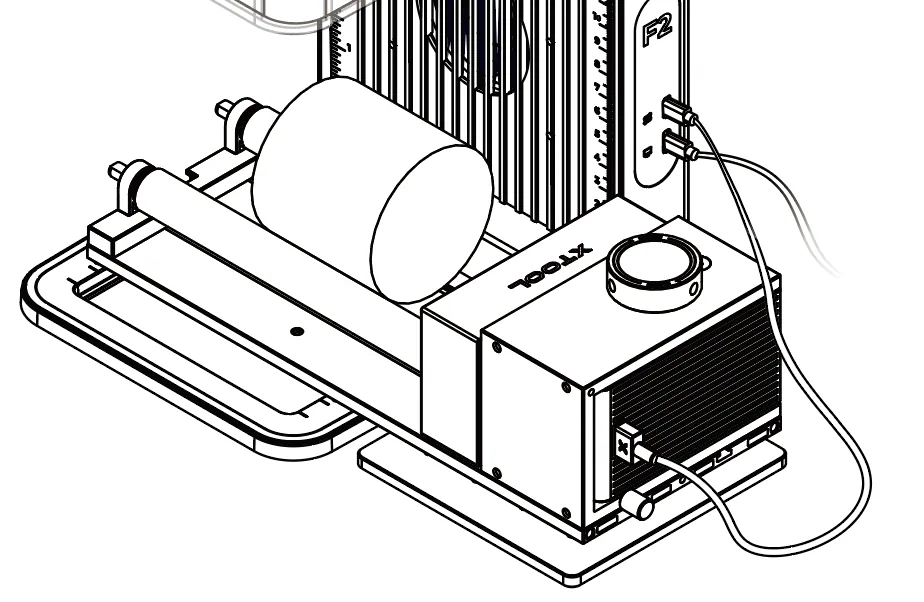

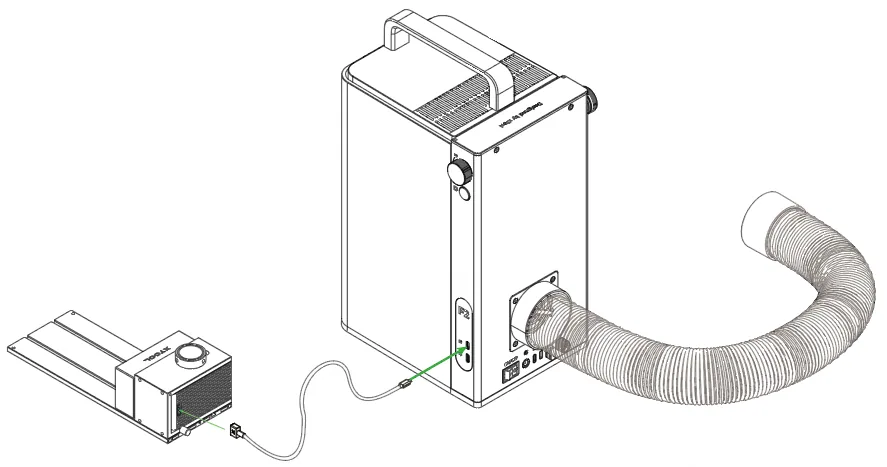

1. Usa el cable de conexión para conectar el rotary attachment al puerto para rotary attachment de la F2.

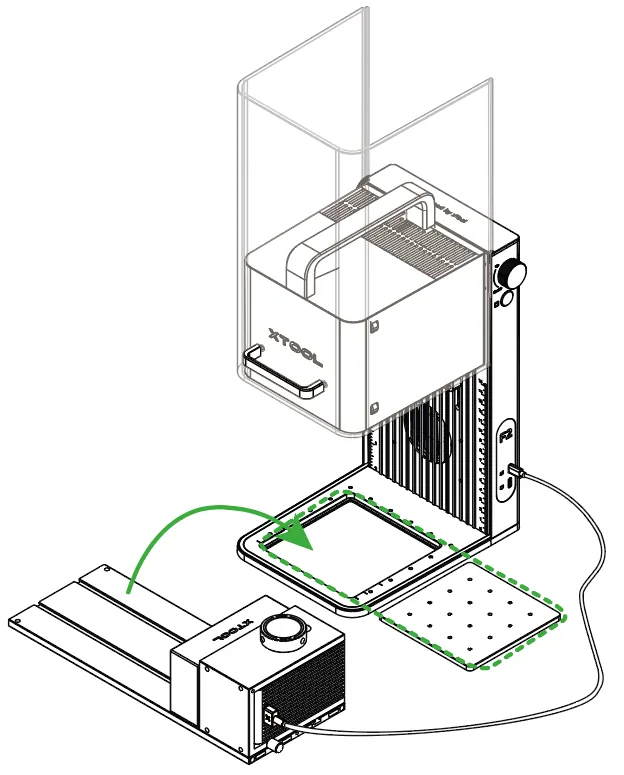

2. Abre la carcasa protectora de la xTool F2, saca la placa base y coloca el rotary attachment sobre la placa base y la xTool F2.

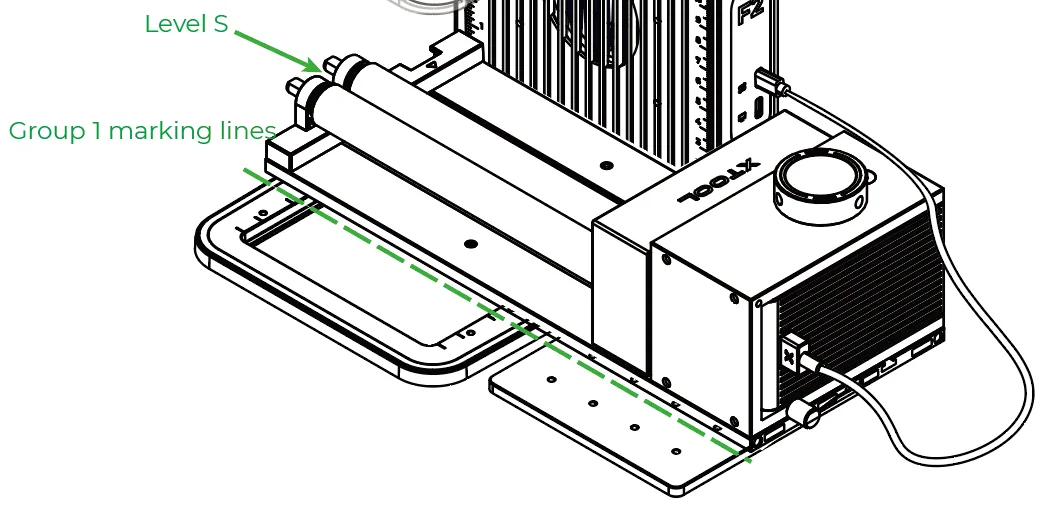

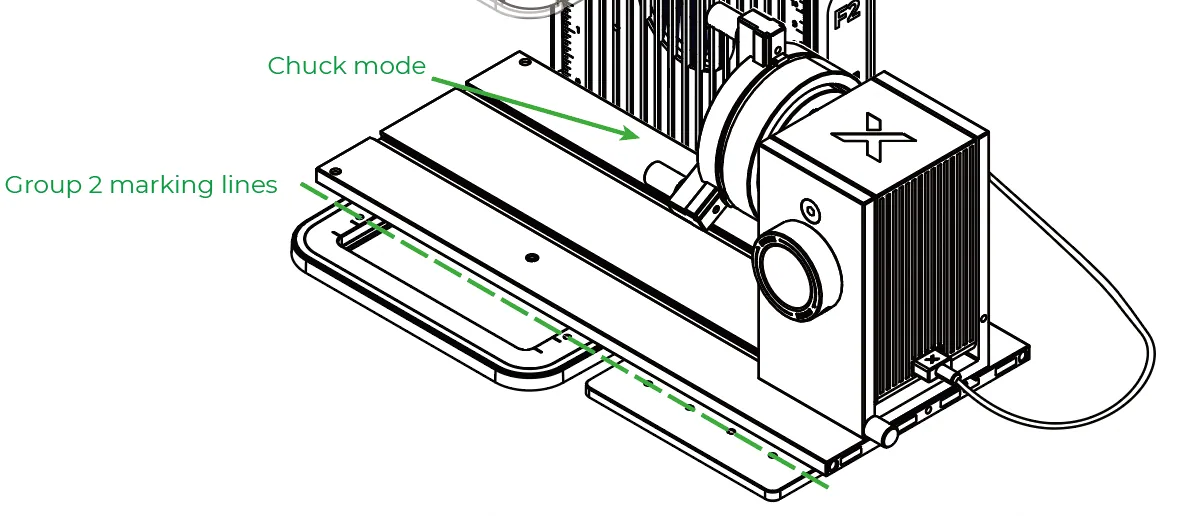

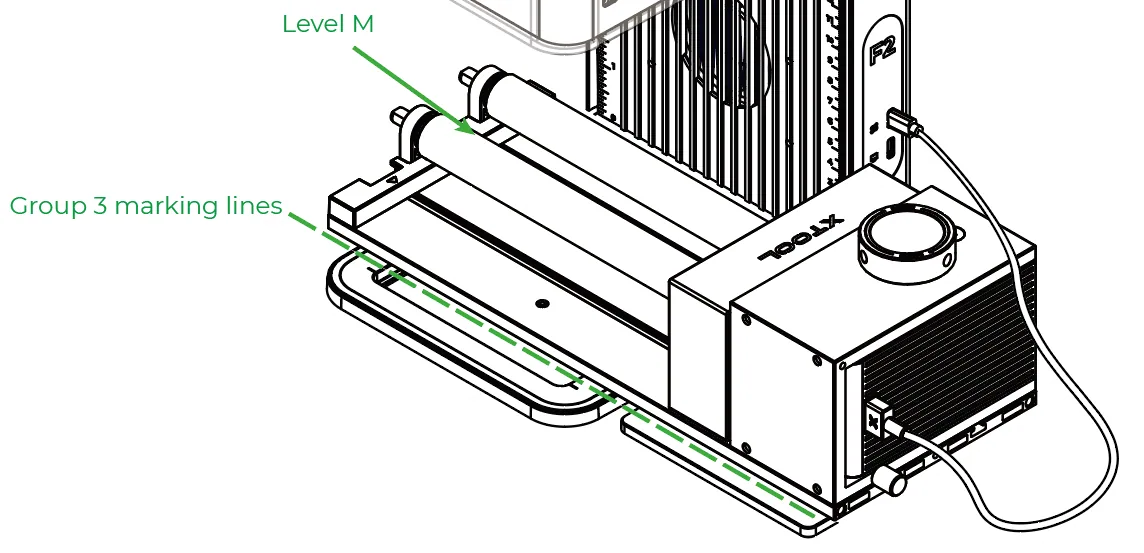

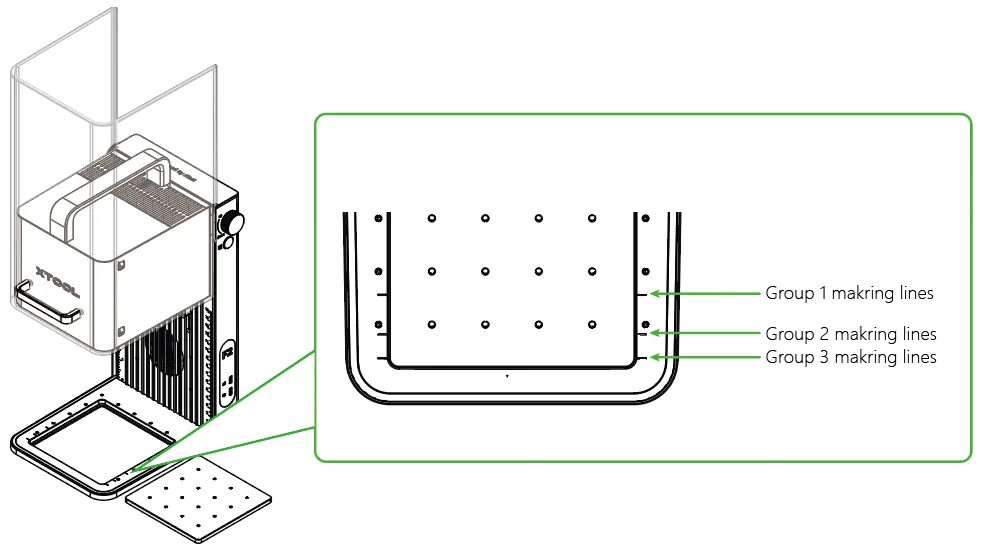

Hay tres grupos de líneas de marcado en la placa base de la xTool F2.

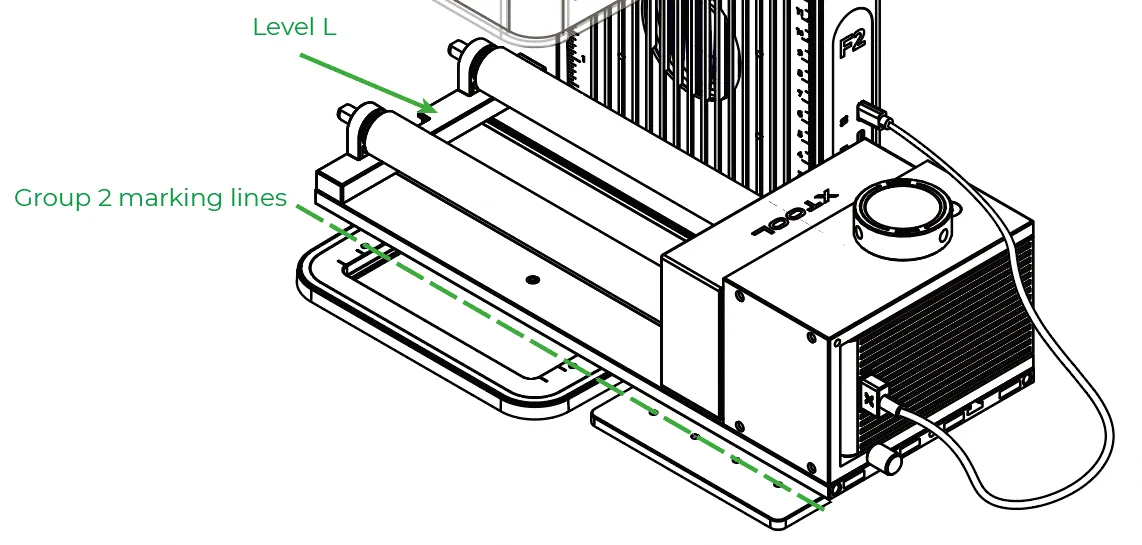

Según el modo de trabajo y el nivel configurado del rotary attachment, alinea el borde inferior frontal del RA3 con las líneas de marcado correspondientes.

Procesar un material

1. Conectar la xTool F2 a xTool Studio

Consulta Conectar la xTool F2 a xTool Studio en el ordenador.

2. Colocar el material

• Si usas el rotary attachment en modo Roller, coloca el material entre los dos rodillos.

• Si usas el rotary attachment en modo Chuck, fija el material en las mordazas.

Consejos:

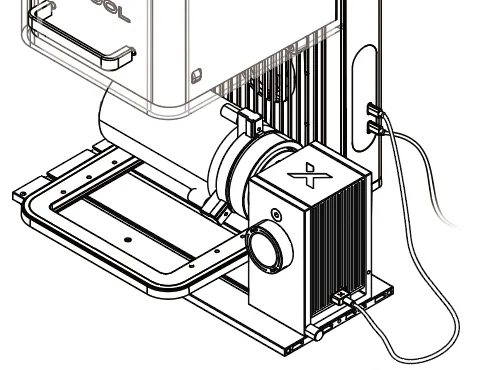

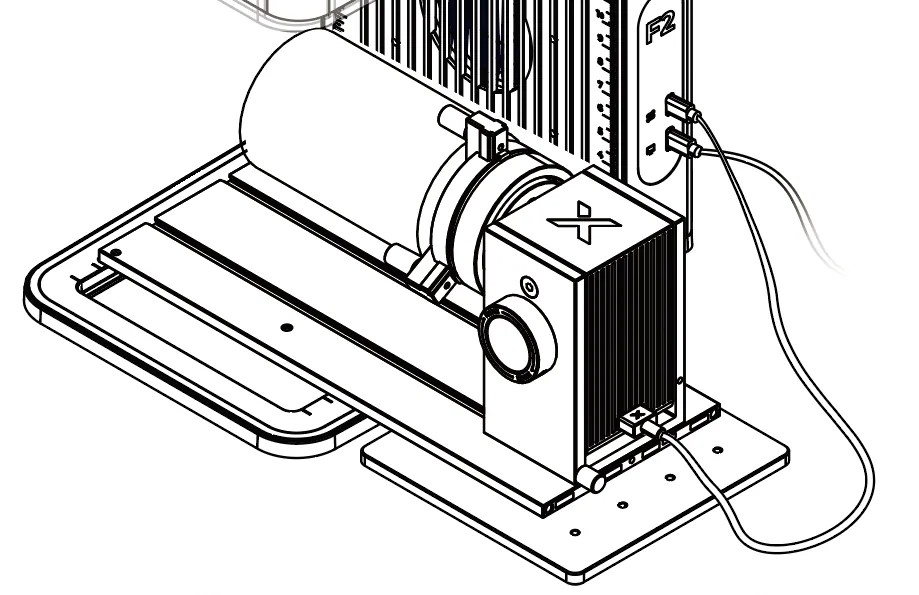

Al procesar objetos más grandes en modo Chuck, coloca la placa base del RA3 debajo de la placa base de la F2 para asegurar suficiente espacio de trabajo.

En esta configuración, la parte frontal de la F2 se apoya en la placa base del RA3, mientras que la parte trasera puede quedar con un hueco de aproximadamente 7 mm. Para garantizar la estabilidad, coloca un separador de unos 7 mm de grosor bajo la parte inferior trasera de la F2, de modo que el equipo quede nivelado y estable sobre la superficie de trabajo.

3. Seleccionar el modo de procesamiento y el nombre del material

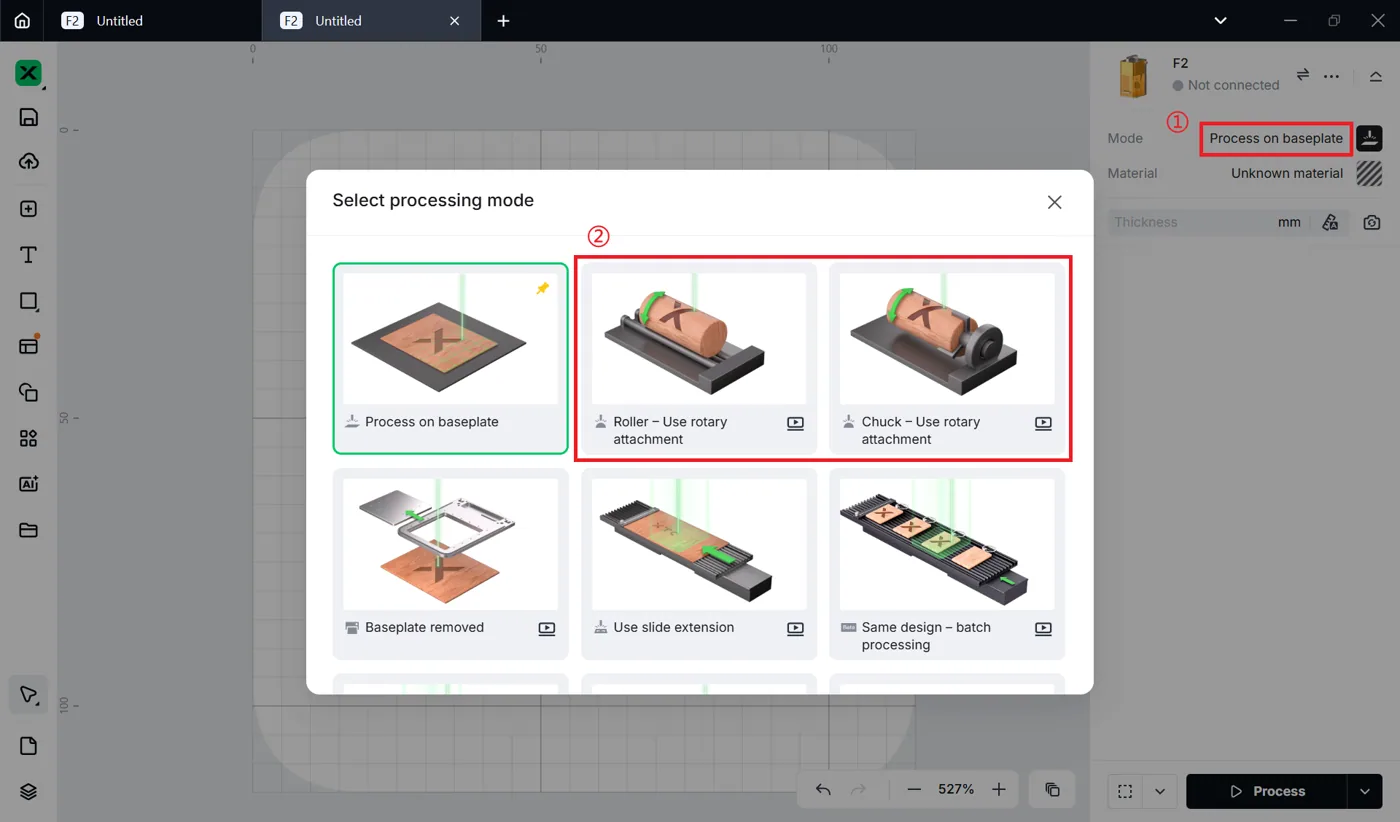

(1) En la parte superior de xTool Studio, haz clic en el nombre del modo de procesamiento actual y selecciona el modo de procesamiento que usas para el rotary attachment.

• Roller – Use rotary attachment
  Si usas el rotary attachment en modo Roller, selecciona Roller – Use rotary attachment.
• Chuck – Use rotary attachment
  Si usas el rotary attachment en modo Chuck, selecciona Chuck – Use rotary attachment.

Nota: Si seleccionas Chuck – Use rotary attachment, tienes que introducir el perímetro o el diámetro del material en la parte superior derecha de xTool Studio.

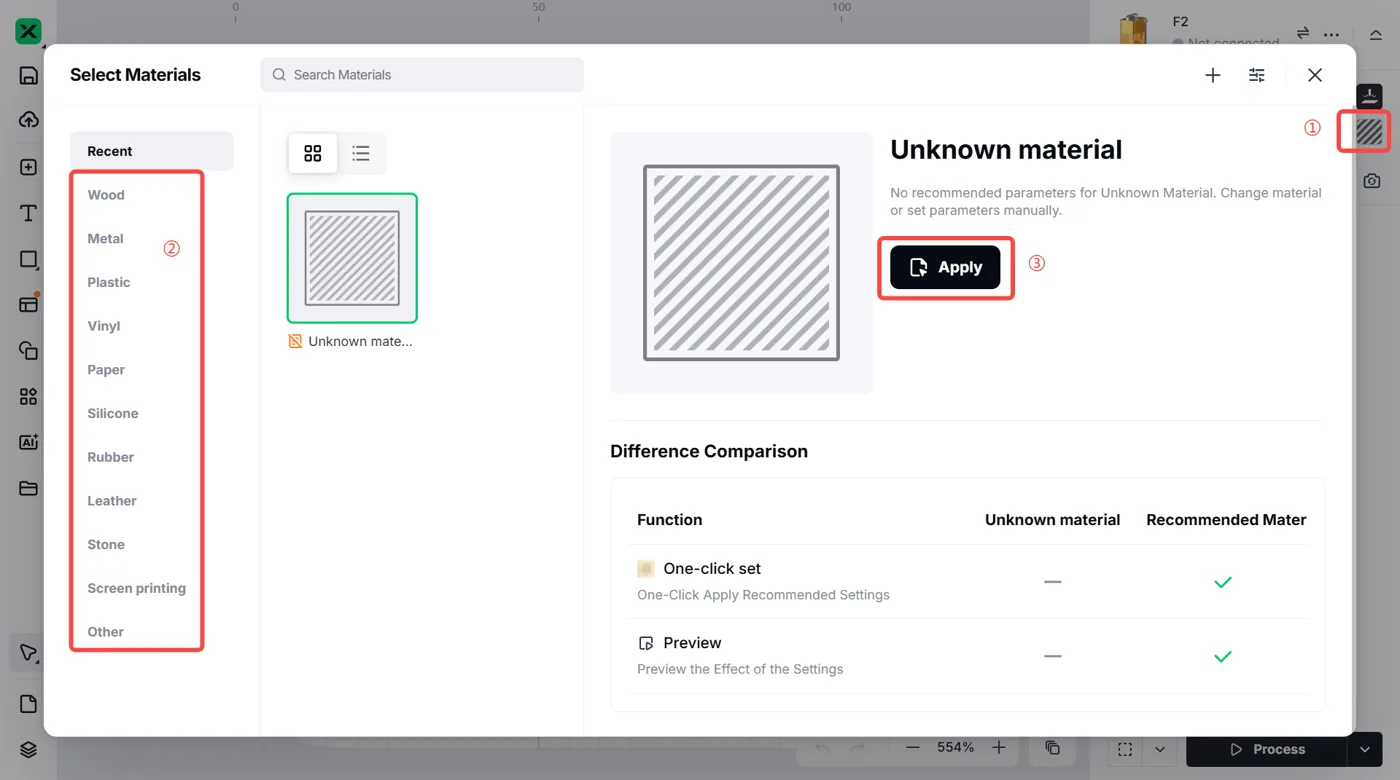

(2) En la esquina superior derecha, haz clic en User-defined material, selecciona el nombre de tu material y haz clic en Apply.

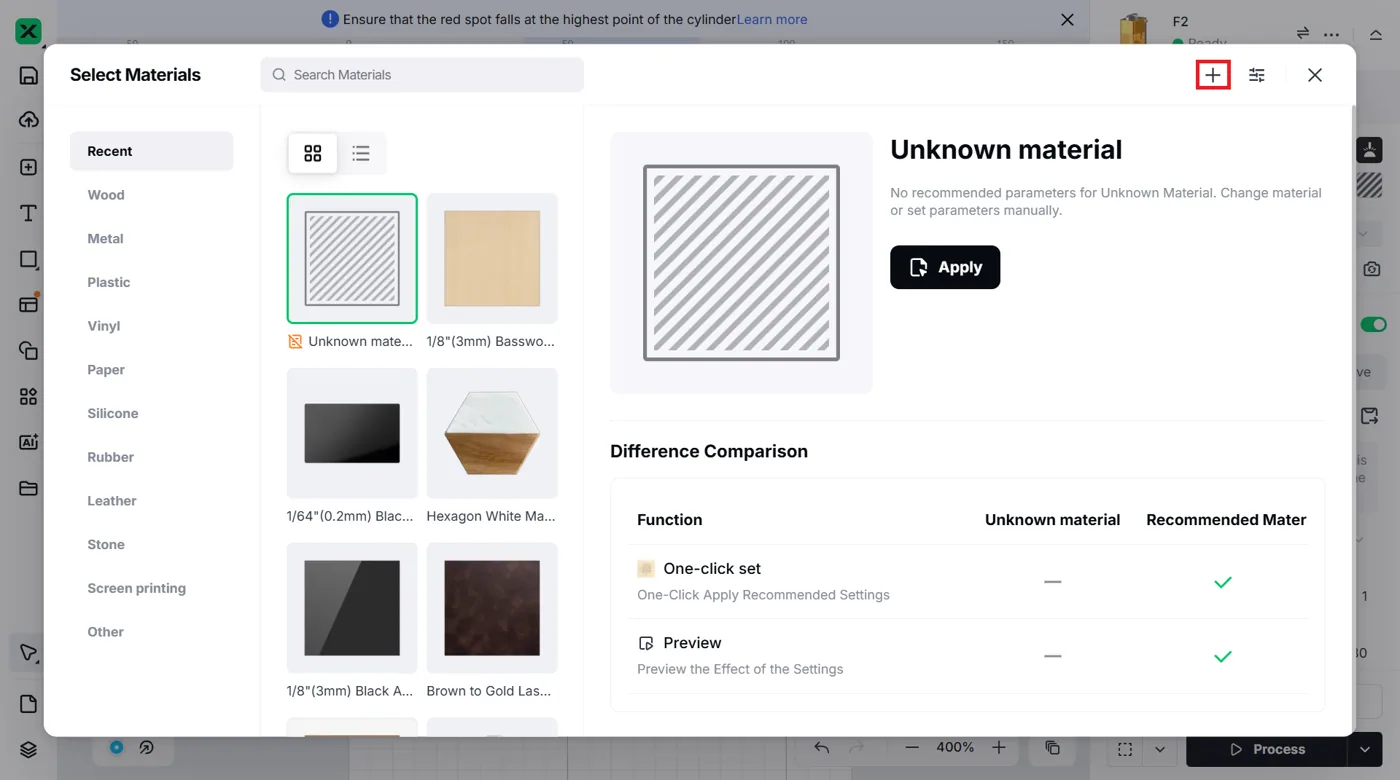

Nota: Si aún así no encuentras el nombre de tu material, puedes hacer clic en el icono para añadir un material personalizado.

4. Realizar el enfoque láser

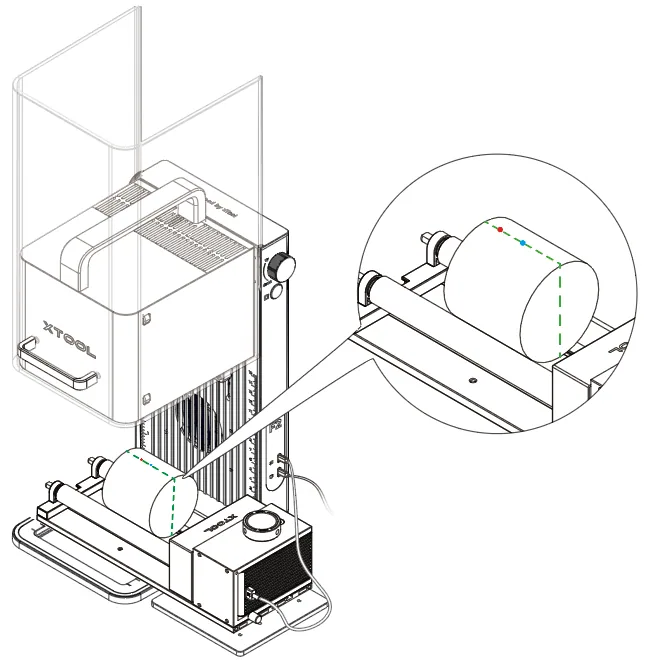

(1) Comprueba si los puntos de luz rojo y azul están ambos en la parte superior del material. Si no es así, sigue los pasos de «Conectar el xTool Rotary Attachment 3 a la xTool F2» para reajustar la posición del rotary attachment.

(2) Haz clic en el icono de medición automática junto al grosor para iniciar el autoenfoque. Cuando el autoenfoque se complete, xTool Studio mostrará el grosor del material y los puntos de luz rojo y azul se superpondrán.

5. Capturar el fondo y diseñar los objetos a procesar

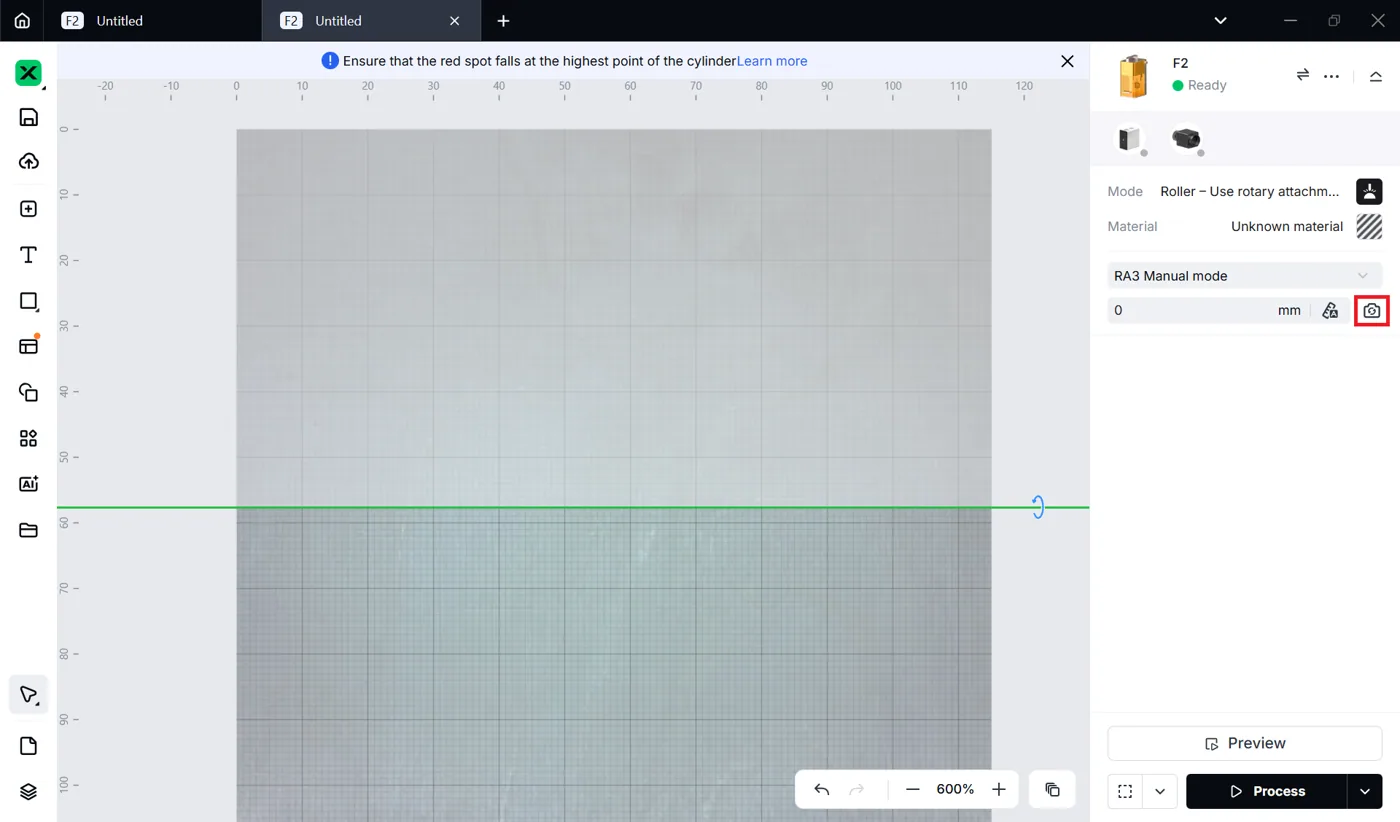

(1) En la esquina superior derecha de xTool Studio, haz clic en el icono Refresh background.

Nota:

1. xTool Studio hace una foto del área de procesamiento de la xTool F2 y la usa como fondo del lienzo. Puedes posicionar los objetos a procesar tomando el fondo como referencia.

2. Para garantizar la precisión del posicionamiento, ajusta el enfoque láser antes de capturar el fondo.

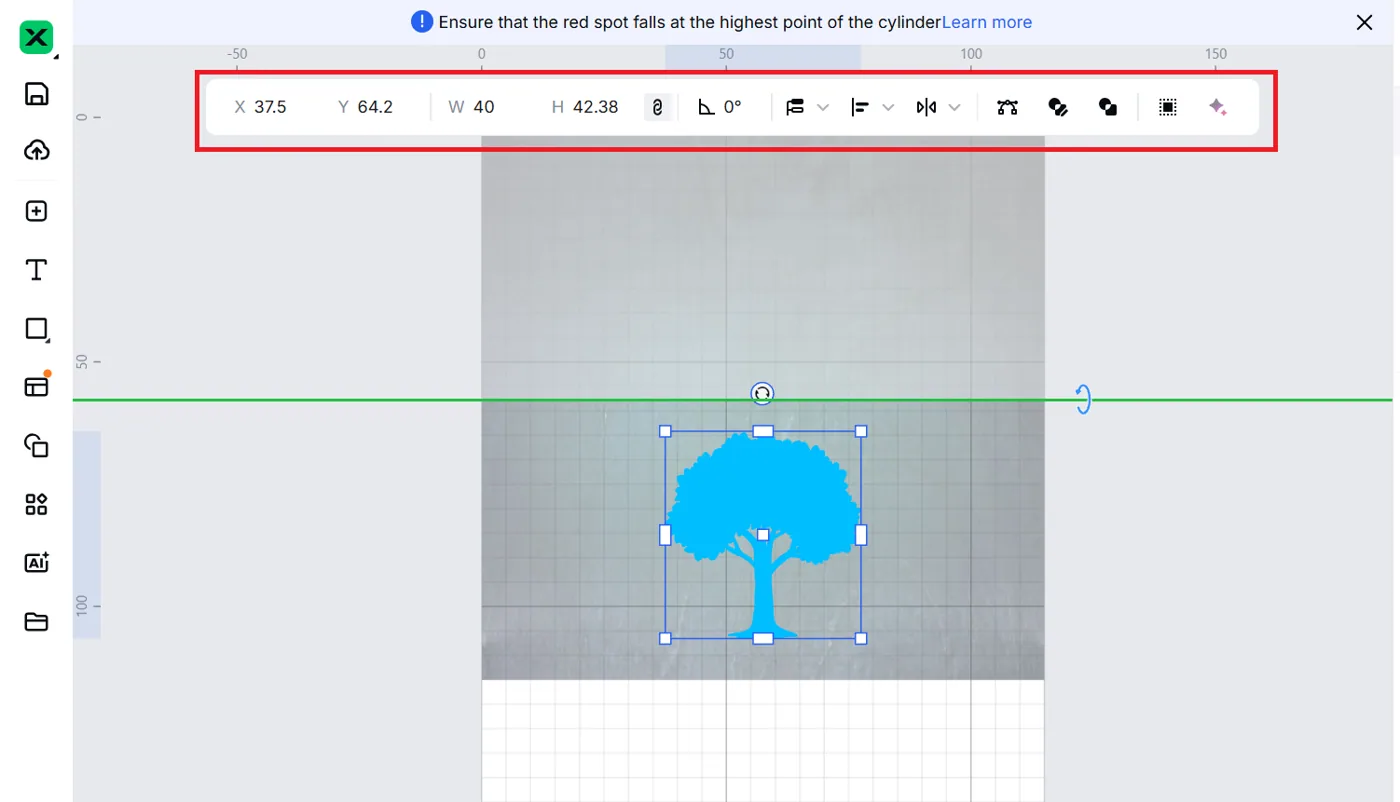

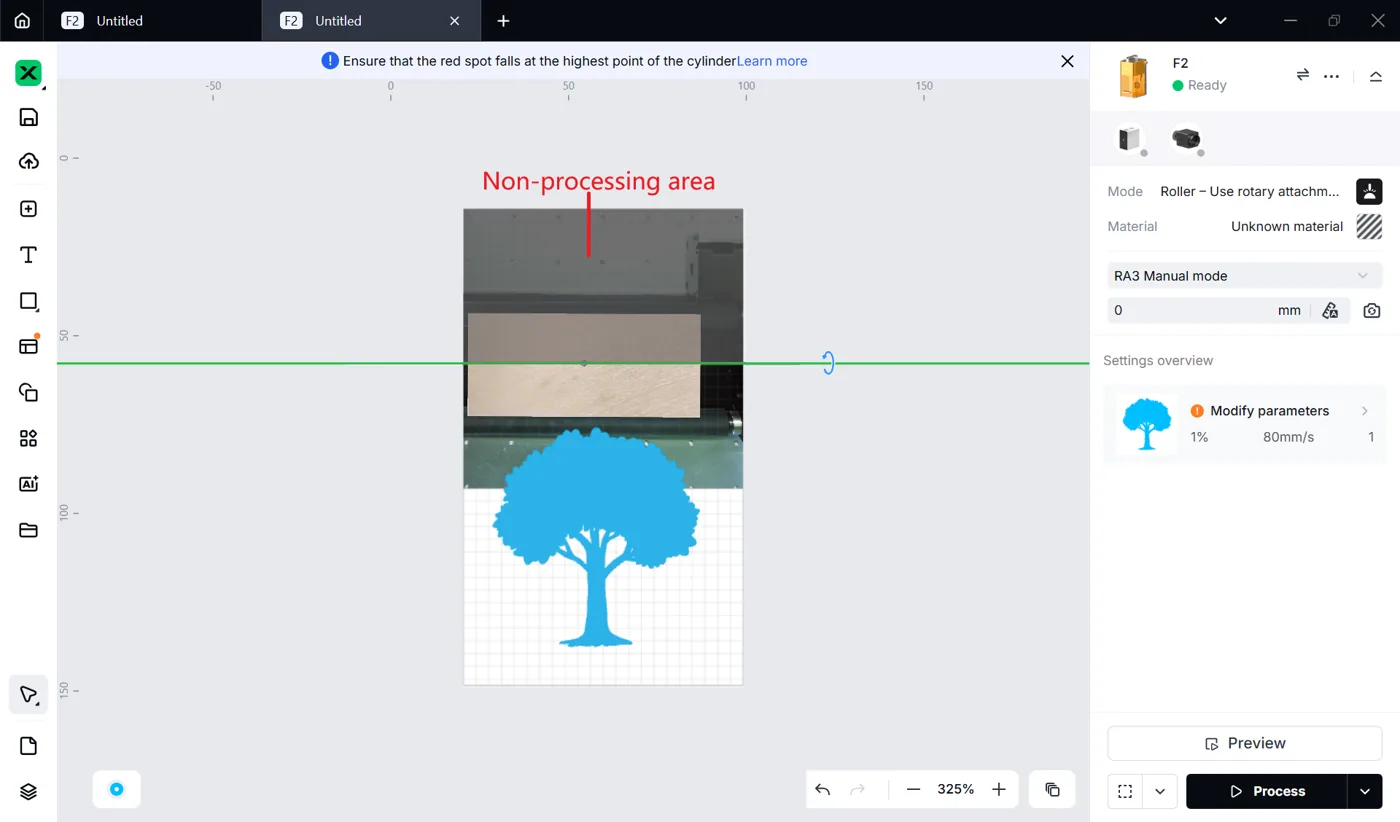

 (2) Diseña los objetos a procesar en el lienzo, por debajo de la línea verde. Puedes usar las herramientas de la izquierda del lienzo para importar imágenes, insertar formas, escribir texto, dibujar gráficos vectoriales, etc.

Nota: El área gris por encima de la línea verde es una zona no procesable. No coloques objetos a procesar en esta zona, o los objetos no podrán procesarse.

(3) Selecciona los objetos para seguir editándolos con las herramientas de la cinta superior.

Nota: Para más información sobre cómo usar xTool Studio para diseñar objetos, consulta el Software Learning Center.

6. Configurar los parámetros y la trayectoria de procesamiento

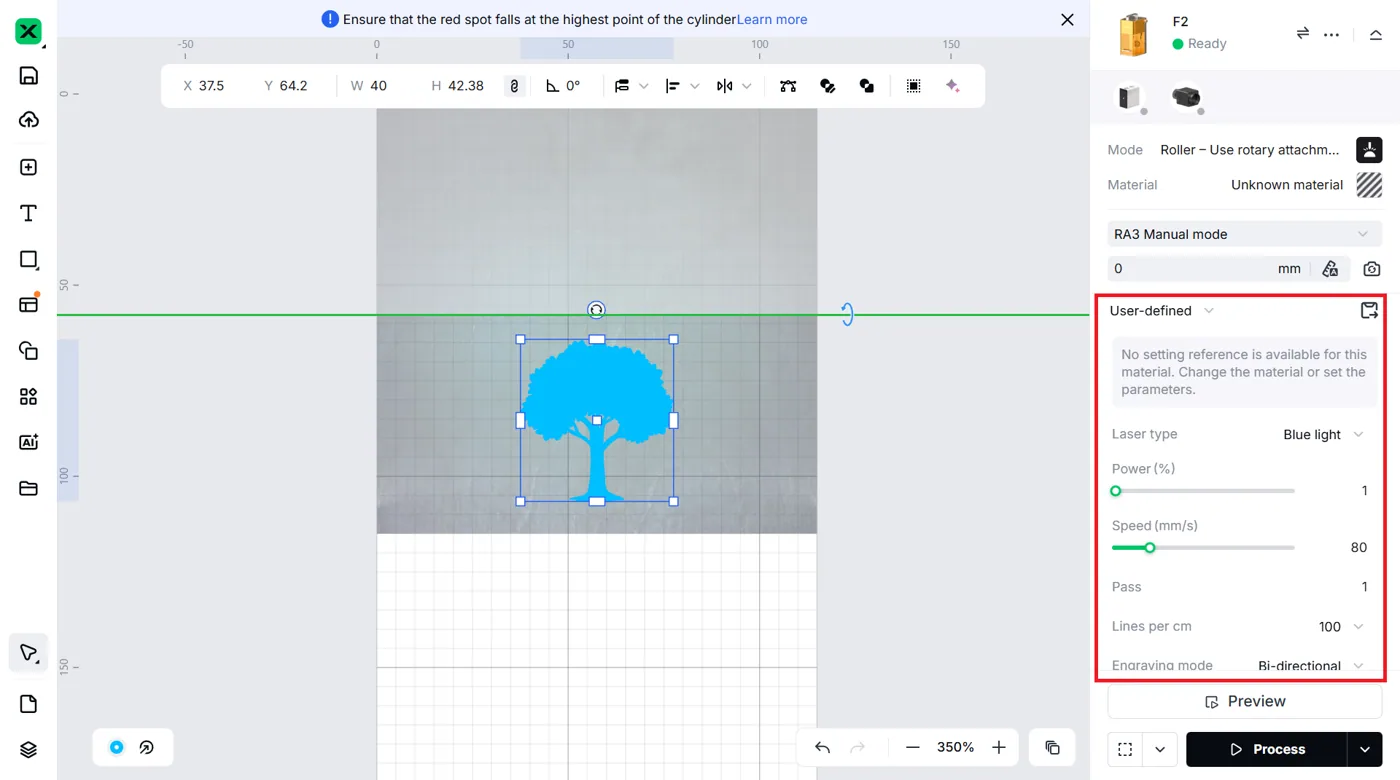

(1) Selecciona objetos en el lienzo. En el lado derecho de xTool Studio, configura los parámetros de los objetos seleccionados.

Nota:

1. Tienes que configurar los parámetros de cada objeto. Un objeto que se te pase por alto puede quedar sin procesar.

2. Los parámetros configurables para los objetos de mapa de bits y los objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros de una vez.

3. Para más información sobre los parámetros de procesamiento, consulta Parámetros de procesamiento de la xTool F2.

(2) En la esquina inferior derecha de xTool Studio, haz clic en el icono para configurar la trayectoria de procesamiento.

Evade smoke: Cuando esta función está activada, el equipo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para el marcado en materiales como madera y cartón ondulado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces láser e interferir en el procesamiento láser.

Trayectoria de procesamiento:

• Auto planning: xTool Studio planifica automáticamente la trayectoria de procesamiento basándose en algoritmos inteligentes.
• By layer: xTool Studio planifica la trayectoria de procesamiento según la jerarquía de capas.

7. Previsualizar el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante el encuadre (framing). El encuadre consiste en que los puntos láser recorren el borde de los objetos a procesar sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono junto al botón Framing para ajustar la potencia láser usada para el encuadre.

(2) Haz clic en Framing en el software. Los puntos láser se moverán a lo largo del contorno de los objetos a procesar sobre el material para que puedas previsualizar el área de procesamiento.

Nota: Si el área de procesamiento no es la ideal, ajusta la posición de los objetos en el software y el contorno mostrado sobre el material cambiará en consecuencia en tiempo real.

Para detener el encuadre, vuelve a hacer clic en el botón Framing.

8. Iniciar el procesamiento

(1) En la esquina inferior derecha del software, haz clic en Process.

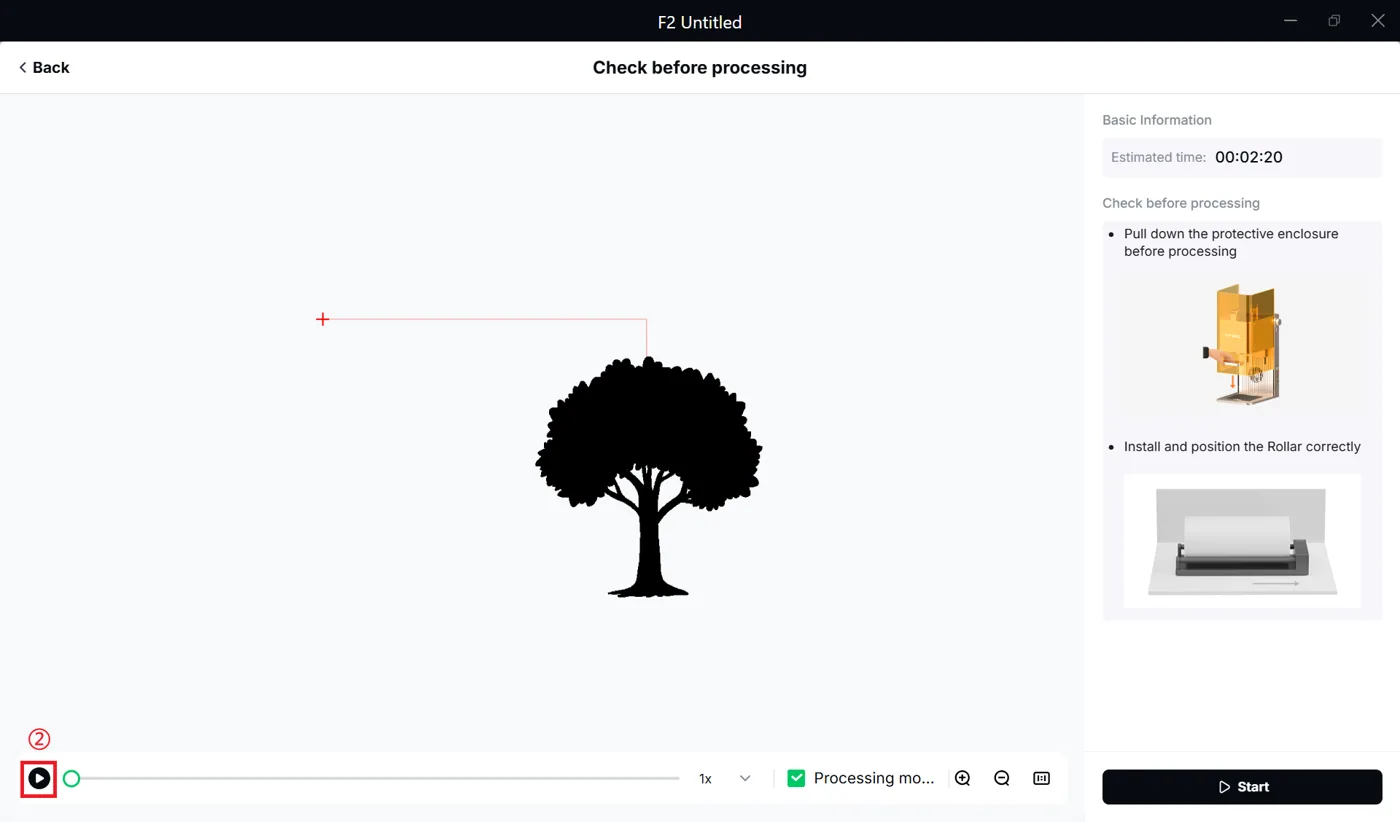

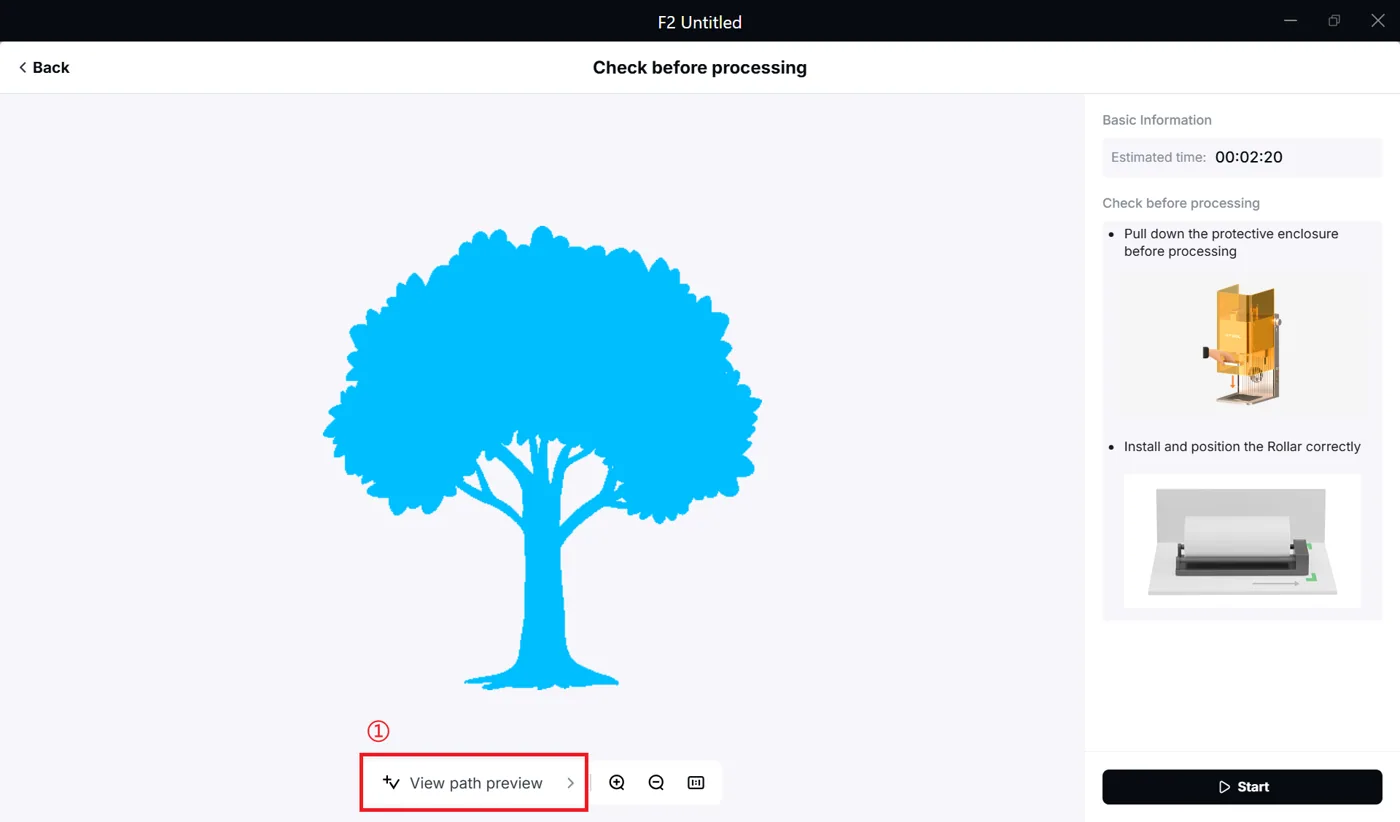

(2) Sigue las notas de la derecha para comprobar si la máquina y el material están listos. Abajo, haz clic en el botón View path preview y luego en el icono ; xTool Studio te mostrará la trayectoria de procesamiento.

(3) Ponte unas gafas de protección capaces de bloquear haces láser de longitudes de onda de 445 nm y 1064 nm.

Nota:
– Cuando la xTool F2 se usa con el rotary attachment, su carcasa protectora no puede cerrarse completamente. Por tu seguridad, se recomienda usar gafas de protección durante el procesamiento.
– Las gafas de protección no se incluyen con la xTool F2 ni con el rotary attachment. Adquiérelas por separado.

(4) En la esquina inferior derecha del software, haz clic en Start. Cuando el software muestre «Ready», pulsa el botón Start/Stop de la F2 para iniciar el procesamiento.
